Presentation Transcript


Agenda xpe image xpe image

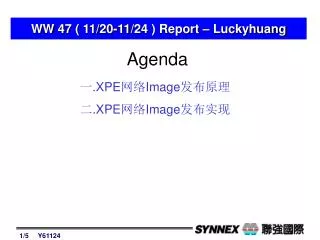

Agenda

一.XPE网络Image发布原理

二.XPE网络Image发布实现


Agenda xpe image xpe image

  • 一.XPE网络Image发布原理

  • 1.XPE Image发布的基本介绍

  • 目的:将编译好的Image拷贝到目标机器上,然后在目标机器上运行

  • 发布的两种方式

  • (1).本地发布

  • (2).网络发布

  • 2.目标机器存储Media准备

  • Meida的准备工作

  • (1).文件格式选择:FAT16,FAT32或NTFS

  • (2).分区,格式化,使用Bootprep.exe更改Media MBR,使得Media可以

  • 启动XPE(NTFS格式不需要更改MBR步骤)

  • 3.拷贝编译完成的Image到目标机器Media

  • 本地拷贝

  • 网络在线拷贝


Agenda xpe image xpe image

  • 4.XPE Image网络发布详细介绍

  • 需要的软件和环境:

  • (1). 开发设备准备

    • 目标机器X86架构电脑

    • 一台预装Win2003服务器,安装活动目录,DNS,DHCP和TFTP

  • (2). Winpe:Windows XP Pre-install Environment

    • 轻量级的服务型OS,精简XP系统,使用命令控制台操作

    • 在XPE开发碟第一张碟中附带

  • (3). Win2003系统安装其附带的RIS(Remote installation Service)系统

    • 在RIS中配置远程启动WinPE的功能

  • (4). 使用SDI(system deployment image)

    • SDI原理:虚拟一个硬盘分区,然后将其存成文件形式

    • 使用Winpe环境将SDI文件通过网络还原到目标机器


Agenda xpe image xpe image

SDI

File

SDI

Virtual

Partition

SDI

Virtual

Partition

XPE Image

File

通过 PXE

Boot ROM

OS Partition

Tagret device Ram

WinPe


WinPe


SDI

File

SDI

File

通过微软网

络共享

Tagret device HD

Server OS Partition

Tagret device


Agenda xpe image xpe image

RIS Server with Winpe

机器启动通过网卡Boot功能向服务器提出请求

二.XPE网络Image发布实现

服务器回应目标机器进入启动选项,提示身份验证

目标机器

Configured by Admin

在WinPe环境下通过运行Sdimgr还原镜像文件

目标机器通过网络运行WinPe


  • Login
