华为 ViewPoint 视讯产品体系

1. 华为ViewPoint 视讯产品体系 ISSUE 2.0

2. 前 言 • 作为全球五大通信设备商之一，华为是全球领先的下一代电信网络解决方案供应商。 • 华为是业界少数几个，国内独家具有自主知识产权的H.323协议栈厂家之一。 • 华为是业界少数几个，国内独家拥有ASIC设计能力并拥有自主设计的视音频芯片厂家之一。 • 华为拥有国内规模最大，技术最先进的专业图像和声音实验室。 Page 2

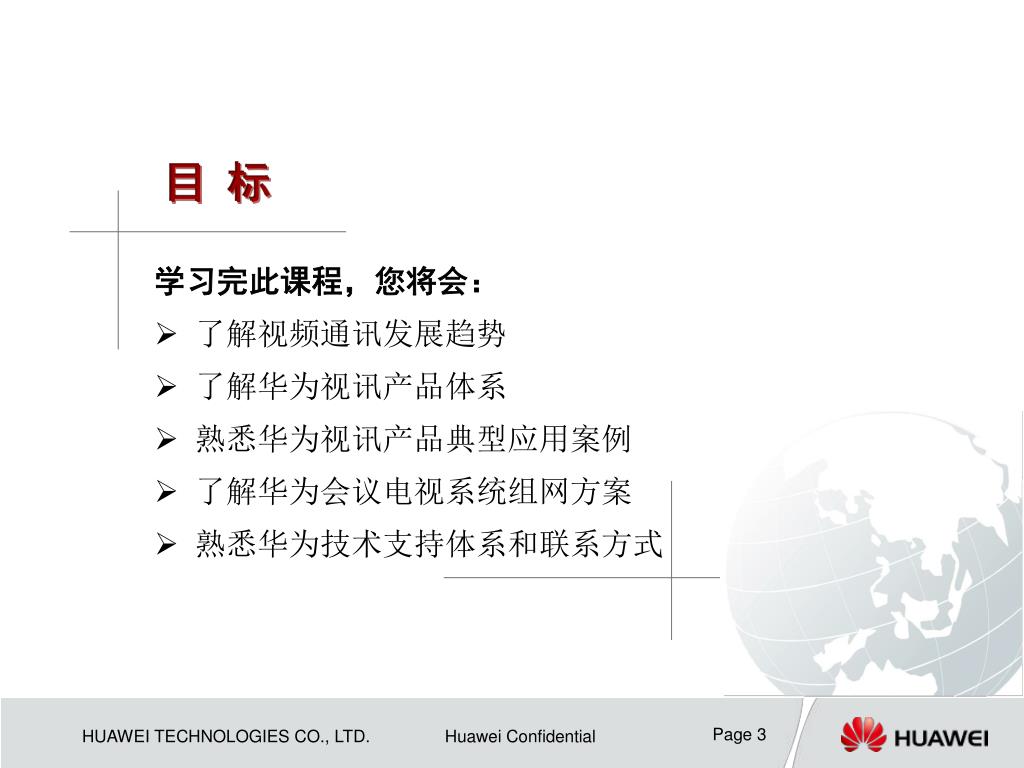

3. 目 标 学习完此课程，您将会： • 了解视频通讯发展趋势 • 了解华为视讯产品体系 • 熟悉华为视讯产品典型应用案例 • 了解华为会议电视系统组网方案 • 熟悉华为技术支持体系和联系方式 Page 3

4. 内容介绍 第1章 视频通讯基础知识 第2章 华为视讯系统理念 第3章 华为视讯典型应用 第4章 华为视讯技术支持体系 Page 4

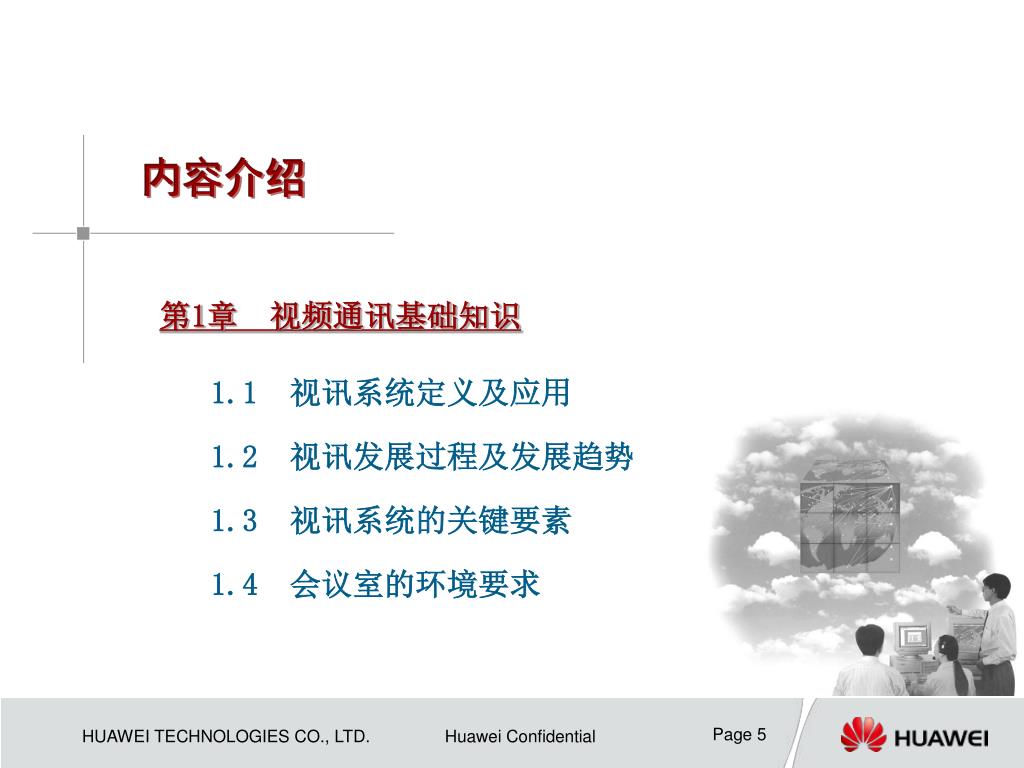

5. 内容介绍 • 第1章 视频通讯基础知识 • 1.1 视讯系统定义及应用 • 1.2 视讯发展过程及发展趋势 • 1.3 视讯系统的关键要素 • 1.4 会议室的环境要求 Page 5

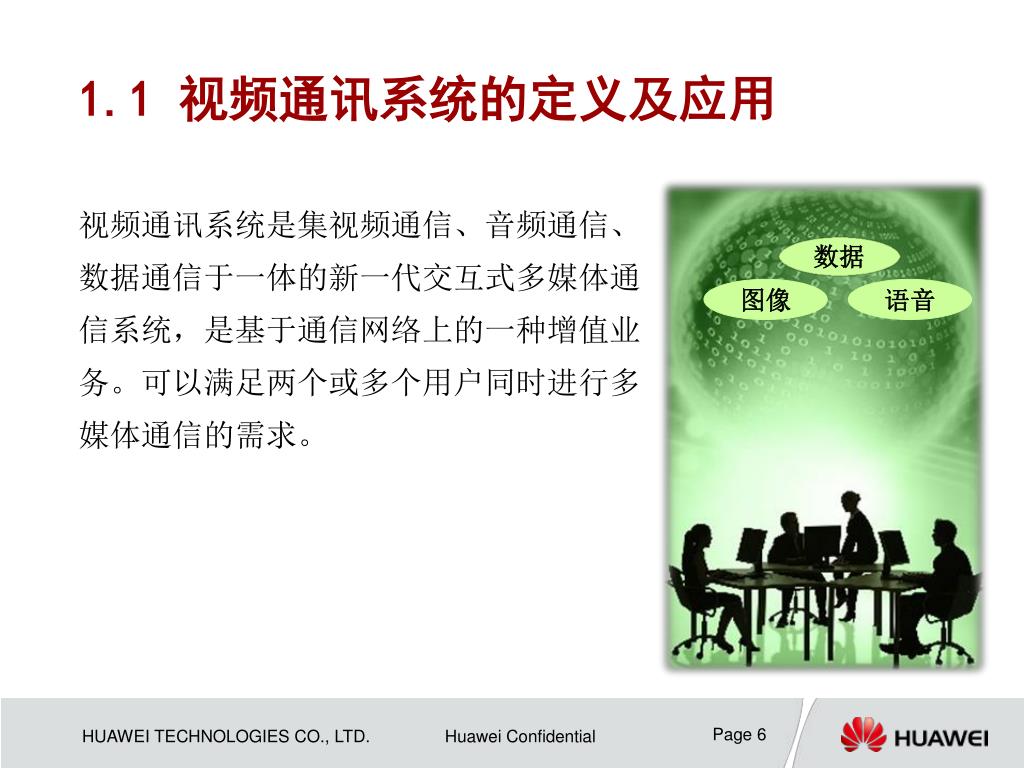

6. 图像 语音 数据 1.1 视频通讯系统的定义及应用 视频通讯系统是集视频通信、音频通信、数据通信于一体的新一代交互式多媒体通信系统，是基于通信网络上的一种增值业务。可以满足两个或多个用户同时进行多媒体通信的需求。 Page 6

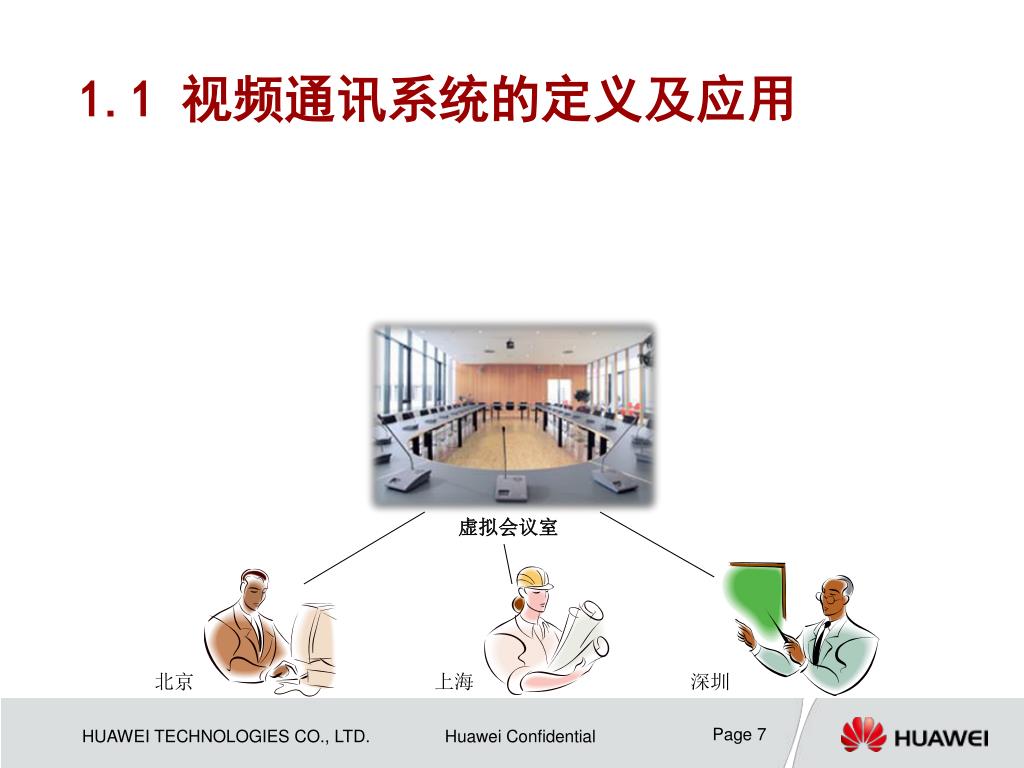

7. 1.1 视频通讯系统的定义及应用 视频通讯系统为身处异地的人们提供了一个虚拟的会议室，让人们就像身在同一个房间，方便的召开“面对面”的会议。 虚拟会议室 北京 上海 深圳 Page 7

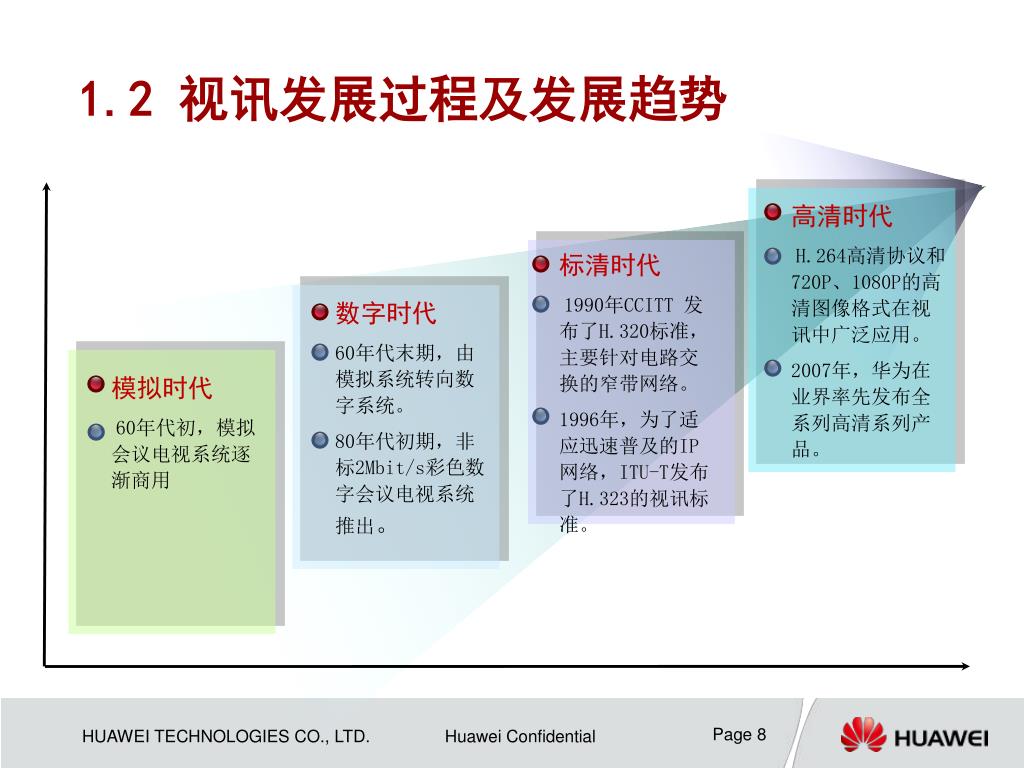

8. 1.2 视讯发展过程及发展趋势 高清时代 H.264高清协议和720P、1080P的高清图像格式在视讯中广泛应用。 2007年，华为在业界率先发布全系列高清系列产品。 标清时代 1990年CCITT 发布了H.320标准，主要针对电路交换的窄带网络。 1996年，为了适应迅速普及的IP网络，ITU-T发布了H.323的视讯标准。 数字时代 60年代末期，由模拟系统转向数字系统。 80年代初期，非标2Mbit/s彩色数字会议电视系统推出。 模拟时代 60年代初，模拟会议电视系统逐渐商用 Page 8

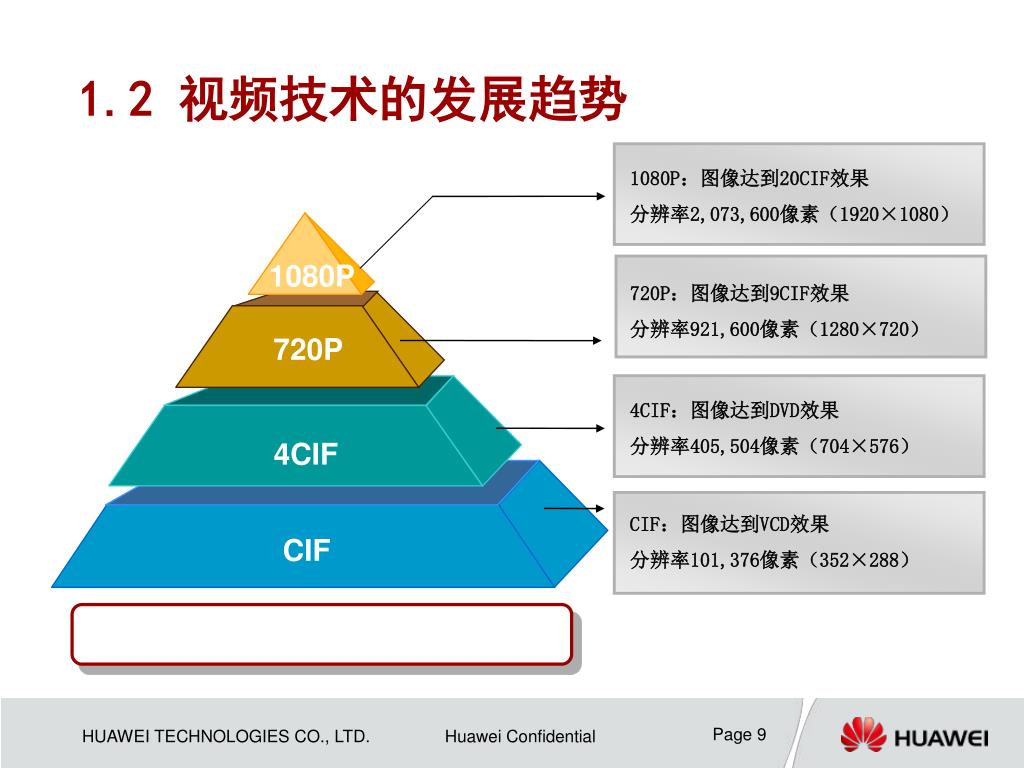

9. 1.2 视频技术的发展趋势 1080P：图像达到20CIF效果 分辨率2,073,600像素（1920×1080） 1080P 720P：图像达到9CIF效果 分辨率921,600像素（1280×720） 720P 4CIF：图像达到DVD效果 分辨率405,504像素（704×576） 4CIF CIF：图像达到VCD效果 分辨率101,376像素（352×288） CIF 高清晰是视频技术发展的主线之一 Page 9

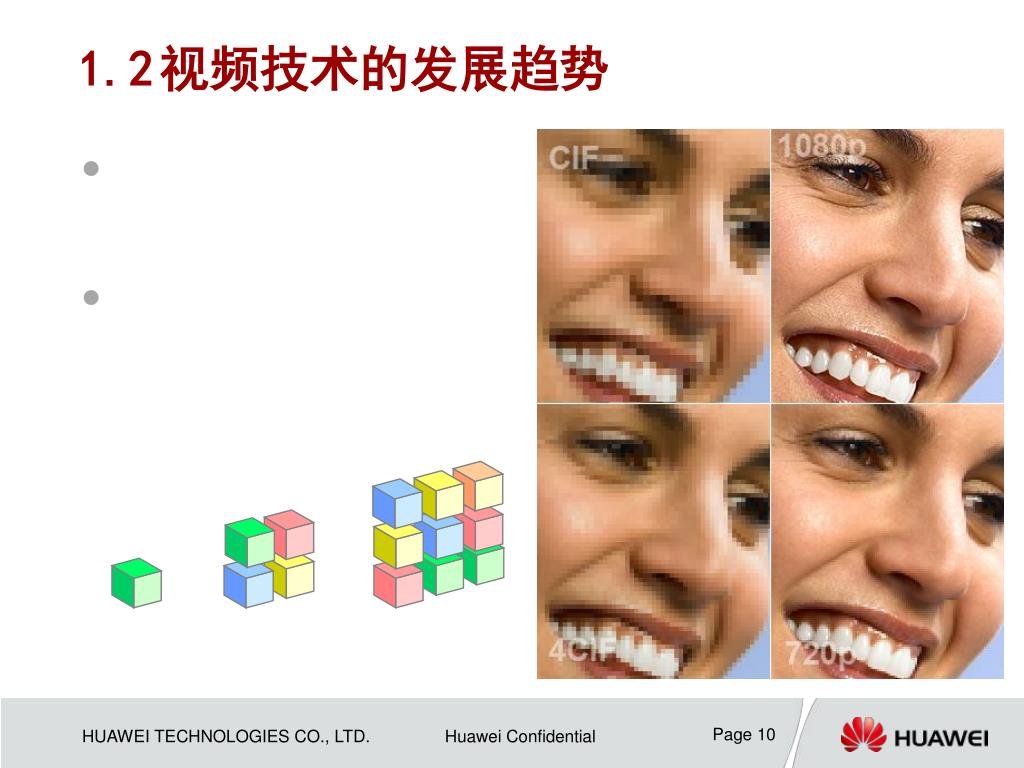

10. 1.2视频技术的发展趋势 • CIF（Common Intermediate Format）是常用的标准化图像格式。 • 在H.323协议簇中，规定了视频采集设备的标准采集分辨率CIF = 352×288像素。 CIF 4CIF 720P(9CIF) Page 10

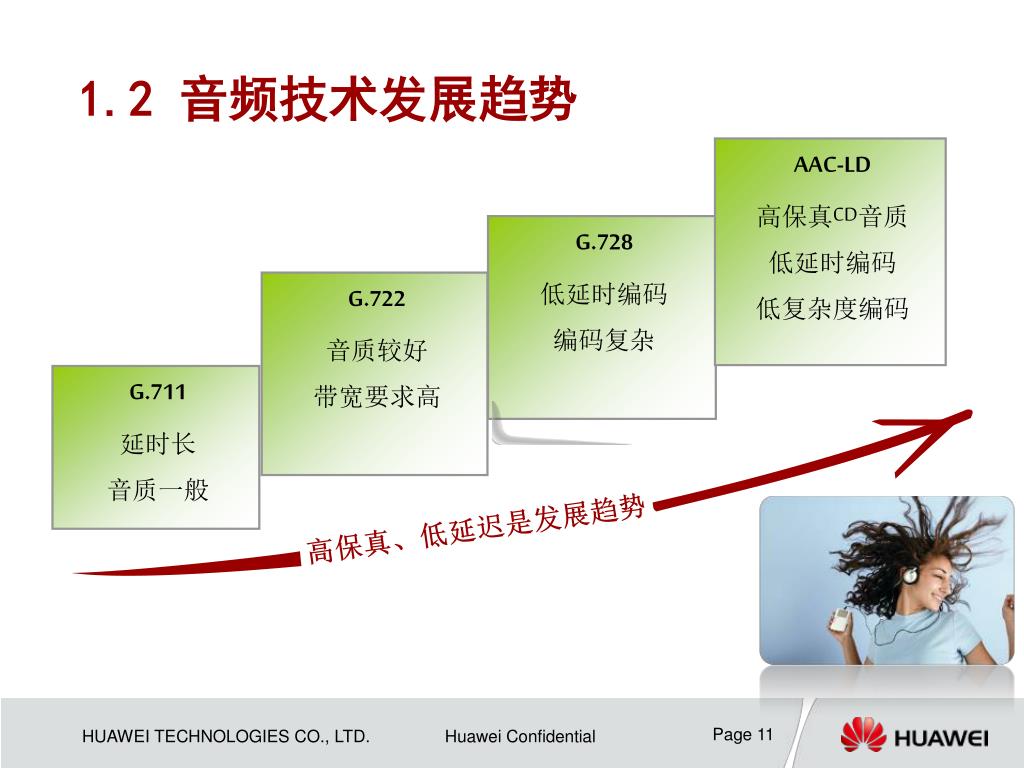

11. 1972 1992 1988 2006 G.711 延时长 音质一般 G.722 音质较好 带宽要求高 G.728 低延时编码 编码复杂 AAC-LD 高保真CD音质 低延时编码 低复杂度编码 高保真、低延迟是发展趋势 1.2 音频技术发展趋势 Page 11

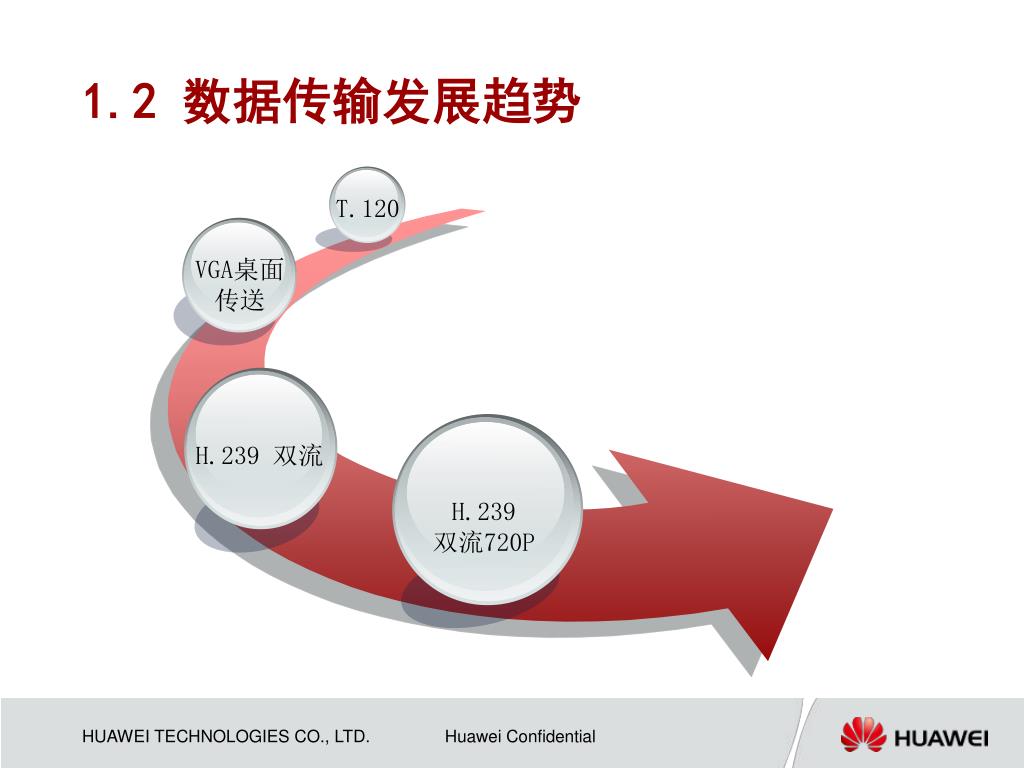

12. H.239 双流 1.2 数据传输发展趋势 T.120 VGA桌面传送 H.239 双流720P

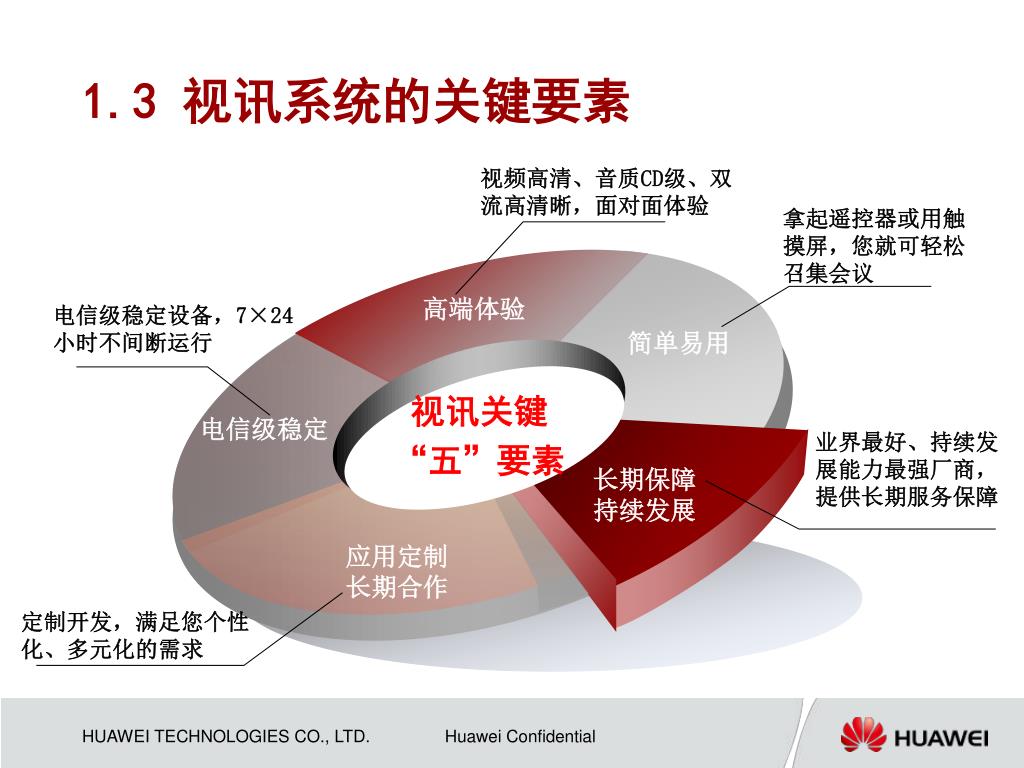

13. 1.3 视讯系统的关键要素 视频高清、音质CD级、双流高清晰，面对面体验 视讯关键 “五”要素 拿起遥控器或用触摸屏，您就可轻松召集会议 高端体验 电信级稳定设备，7×24小时不间断运行 简单易用 电信级稳定 业界最好、持续发展能力最强厂商，提供长期服务保障 长期保障 持续发展 应用定制 长期合作 定制开发，满足您个性化、多元化的需求

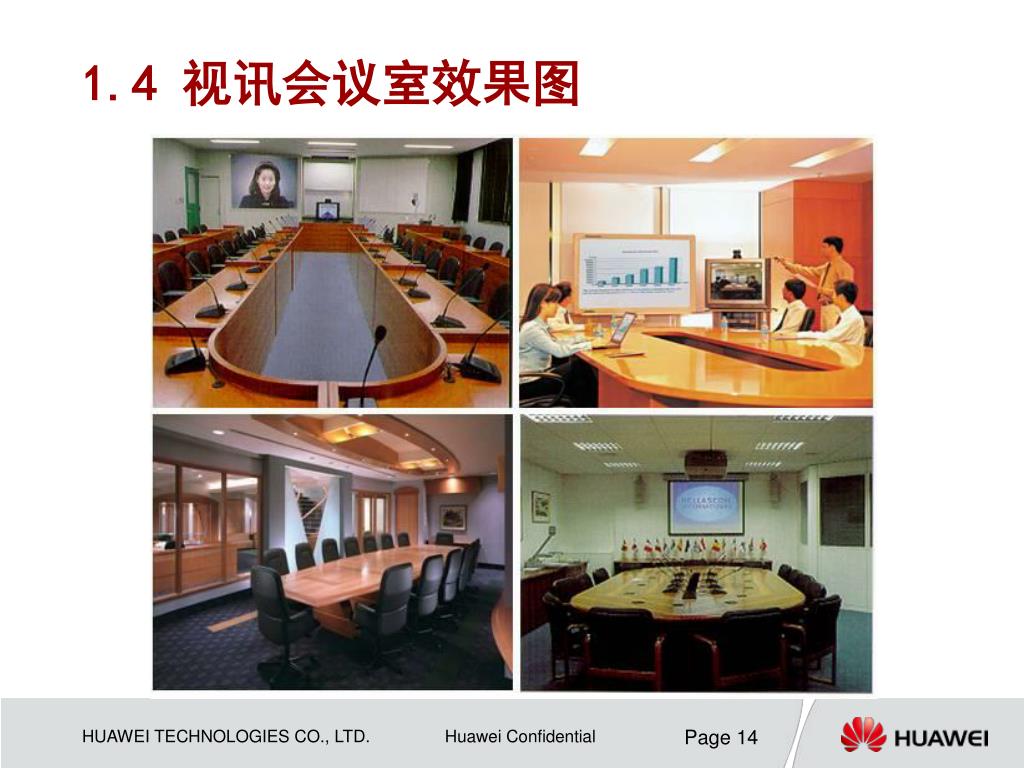

14. 1.4 视讯会议室效果图 Page 14

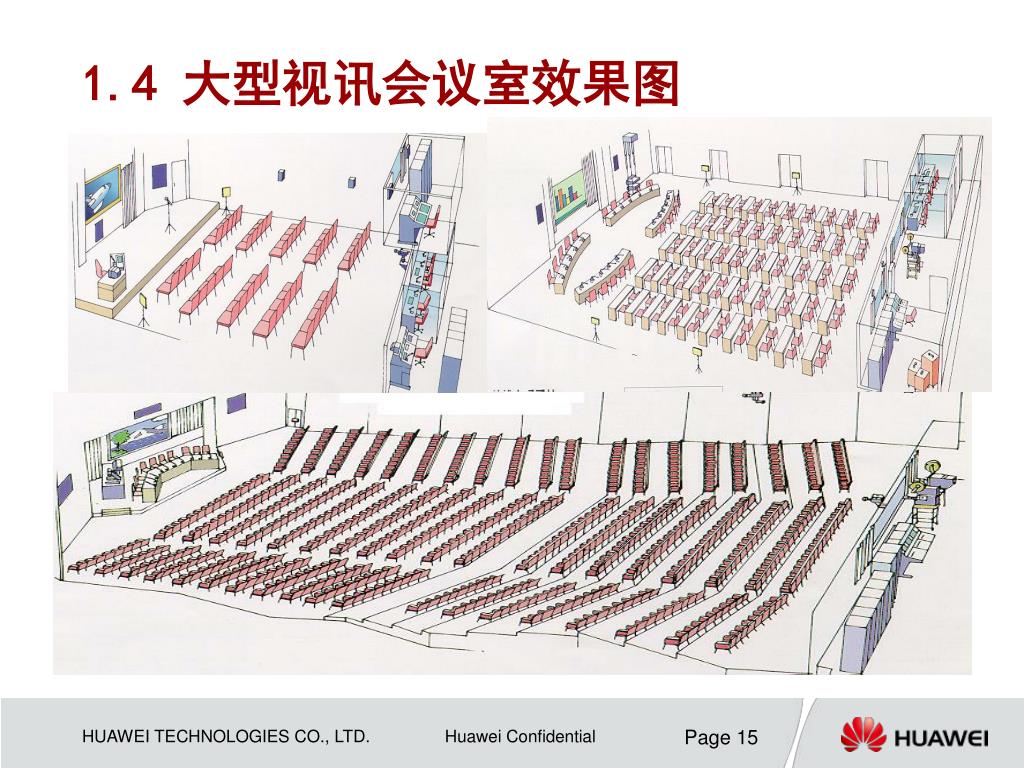

15. 1.4 大型视讯会议室效果图 Page 15

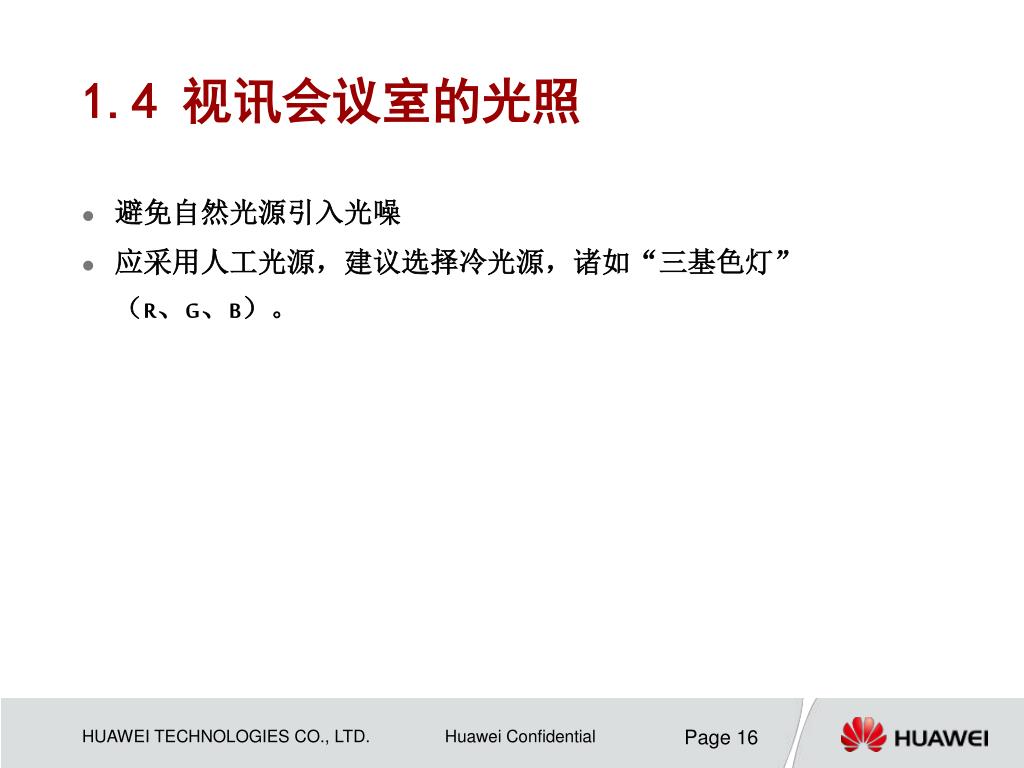

16. 1.4视讯会议室的光照 避免自然光源引入光噪 应采用人工光源，建议选择冷光源，诸如“三基色灯”（R、G、B）。 Page 16

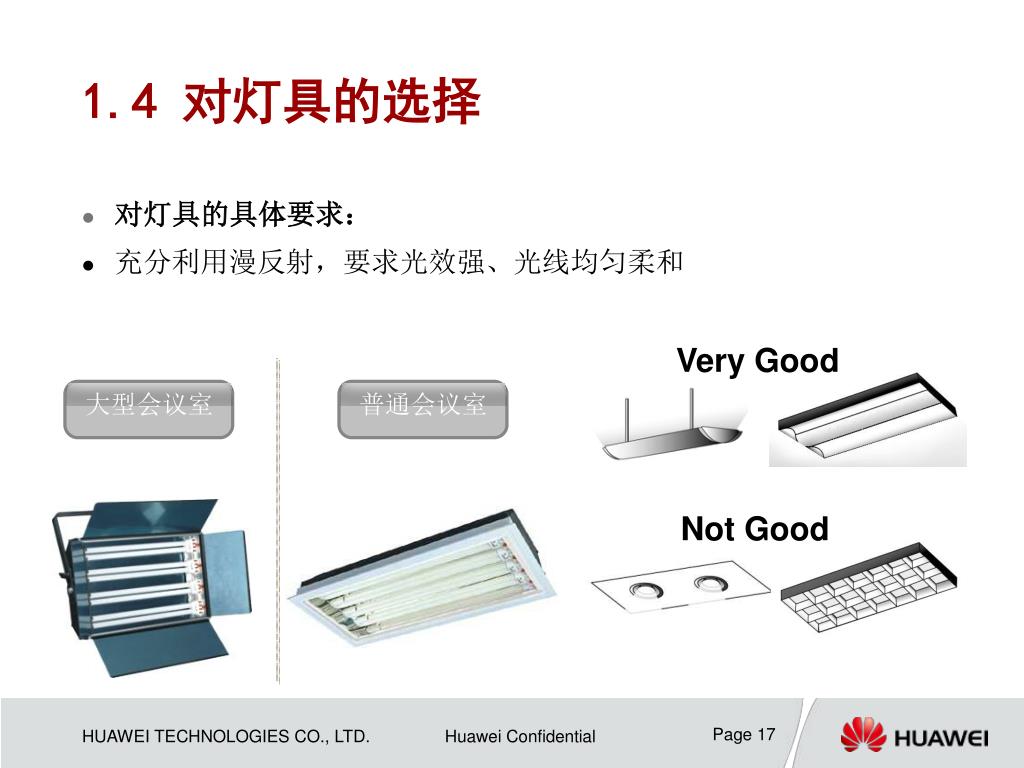

17. 1.4 对灯具的选择 对灯具的具体要求： 充分利用漫反射，要求光效强、光线均匀柔和 大型会议室 普通会议室 Very Good Not Good Page 17

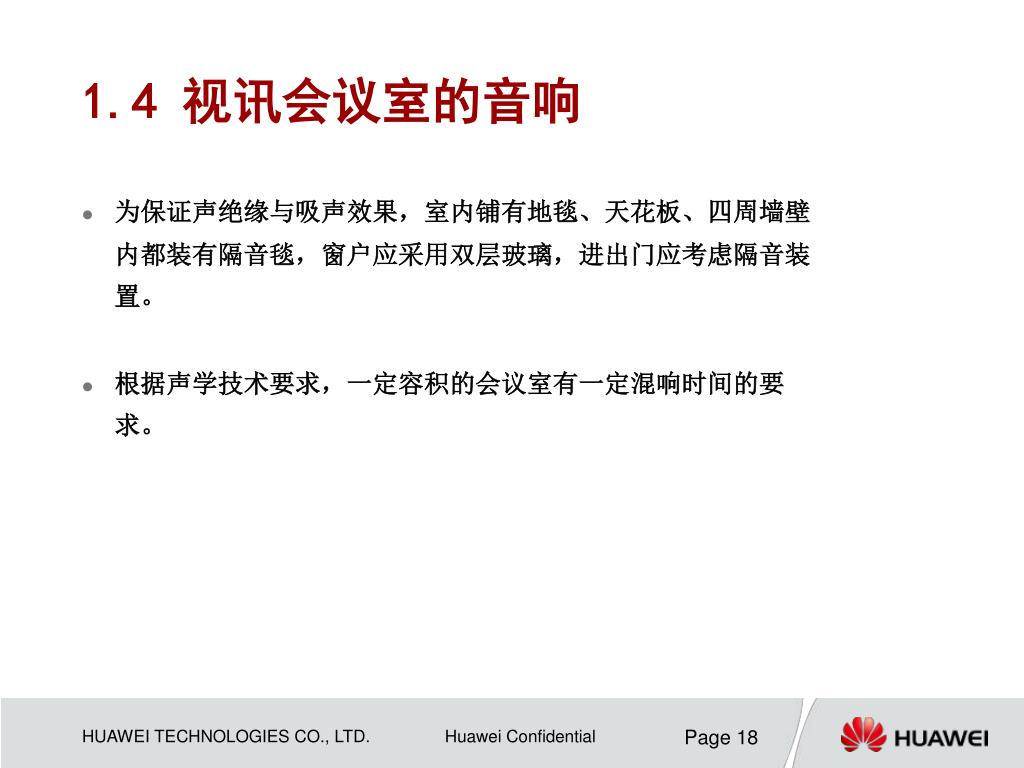

18. 1.4 视讯会议室的音响 为保证声绝缘与吸声效果，室内铺有地毯、天花板、四周墙壁内都装有隔音毯，窗户应采用双层玻璃，进出门应考虑隔音装置。 根据声学技术要求，一定容积的会议室有一定混响时间的要求。 Page 18

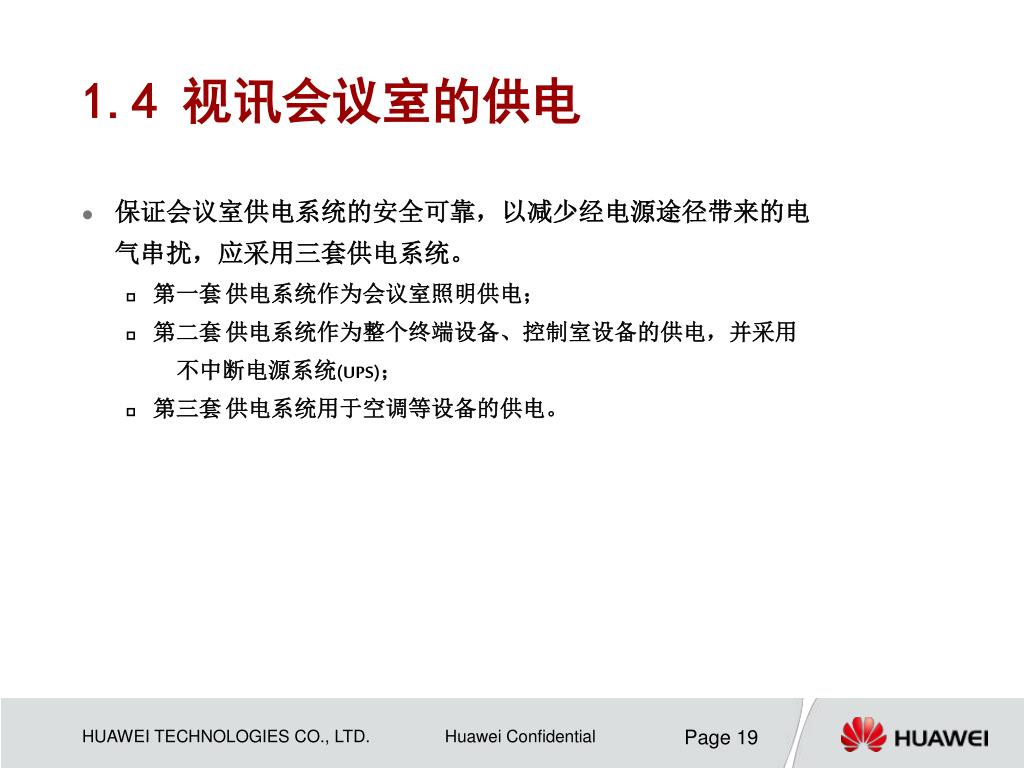

19. 1.4 视讯会议室的供电 保证会议室供电系统的安全可靠，以减少经电源途径带来的电气串扰，应采用三套供电系统。 第一套 供电系统作为会议室照明供电； 第二套 供电系统作为整个终端设备、控制室设备的供电，并采用 不中断电源系统(UPS)； 第三套 供电系统用于空调等设备的供电。 Page 19

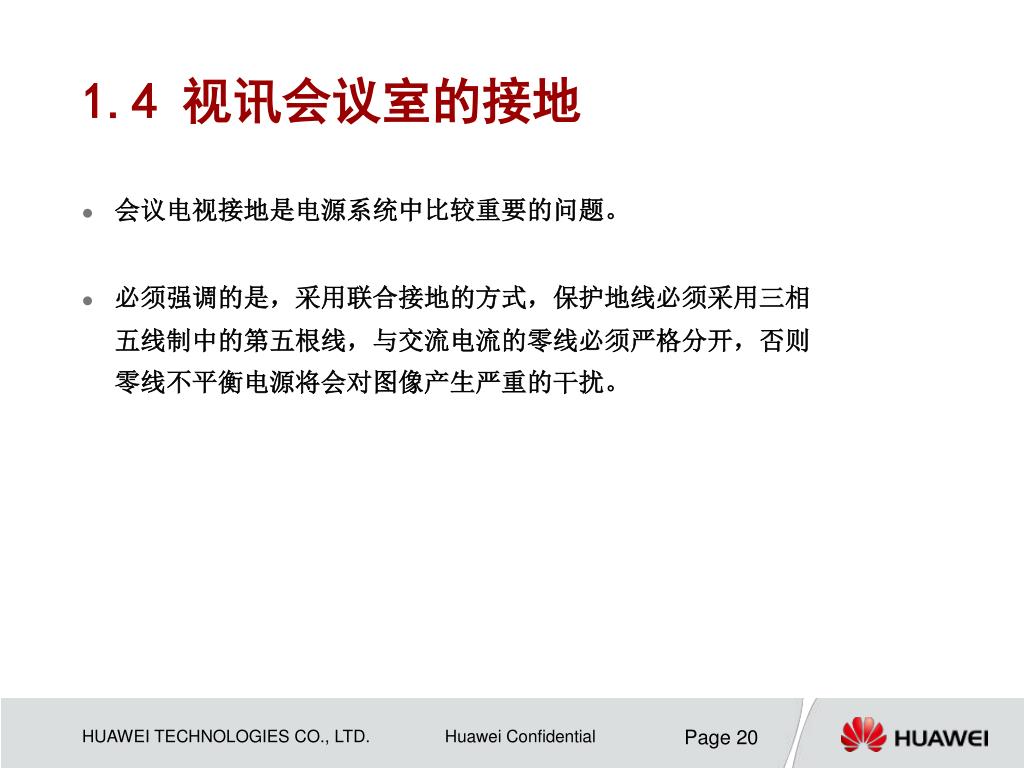

20. 1.4 视讯会议室的接地 会议电视接地是电源系统中比较重要的问题。 必须强调的是，采用联合接地的方式，保护地线必须采用三相五线制中的第五根线，与交流电流的零线必须严格分开，否则零线不平衡电源将会对图像产生严重的干扰。 Page 20

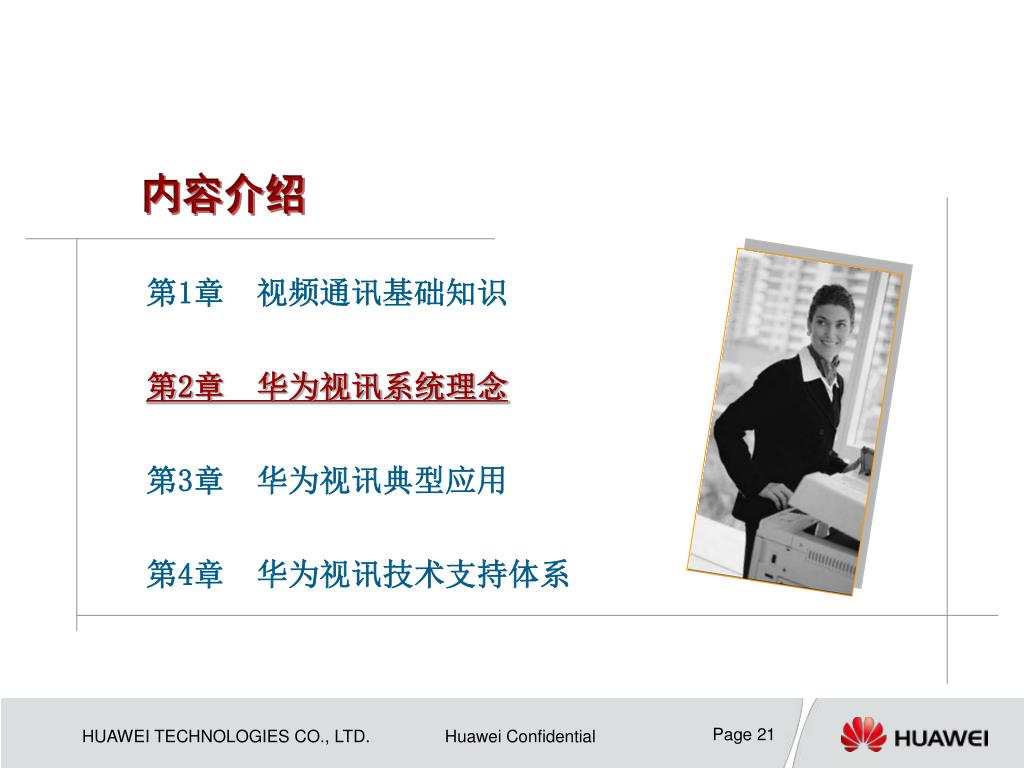

21. 内容介绍 第1章 视频通讯基础知识 第2章 华为视讯系统理念 第3章 华为视讯典型应用 第4章 华为视讯技术支持体系 Page 21

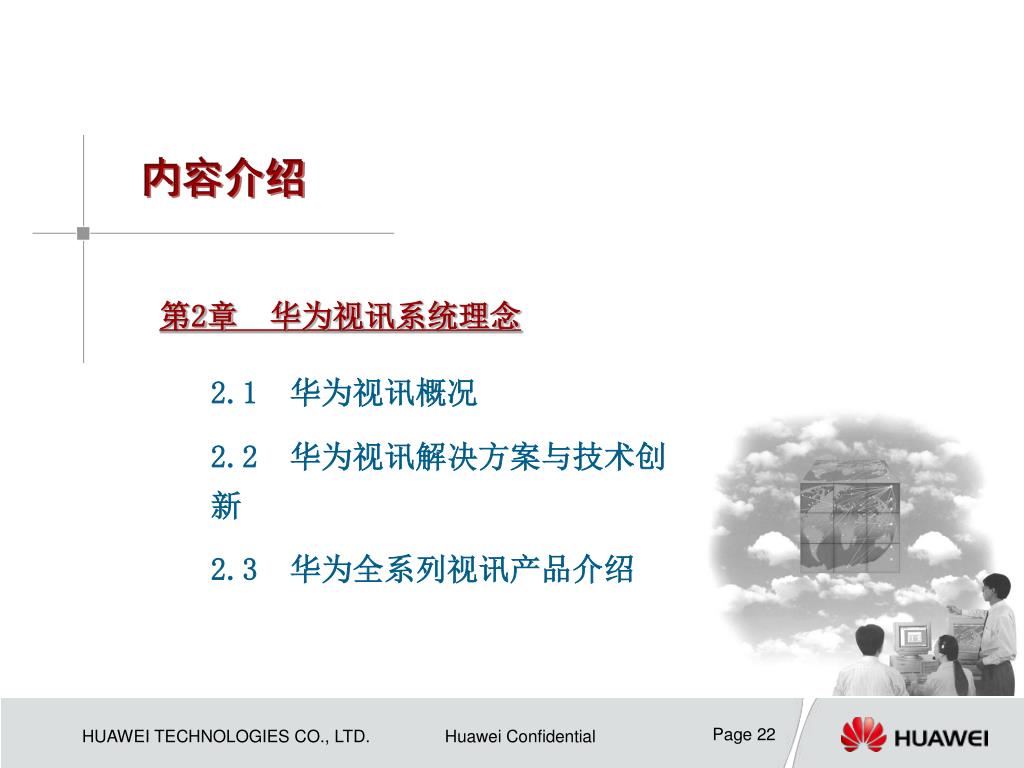

22. 内容介绍 • 第2章 华为视讯系统理念 • 2.1 华为视讯概况 • 2.2 华为视讯解决方案与技术创新 • 2.3 华为全系列视讯产品介绍 Page 22

23. 解决方案部 视讯开发部 视讯销售事业部 工业设计部 • MCU PDT • 终端PDT • 视讯测试管理部 • 集成PDT • 融合方案 • 机构设计 • 外观设计 • 中国区拓展部 • 海外拓展部 • 产品部 2.1 华为视讯概况 • 华为从93年开始致力于开发业界一流的视讯产品，提供端到端解决方案 • 服务国内外众多客户，包括中国移动、中国电信、中国网通、政府、军队、电力、金融、企业，以及泰国TOT、俄罗斯中央电信等 • 截至2008年Q2，超过600多人投入视讯产品的研发 Page 23

24. 2.1 专业快捷的服务 端到端的服务能力 • 咨询、网络建设、网络维护或运营管理等 • 生产供货能力，每年：终端20000套，MCU2000套 • 三年质保，供货周期15个工作日 • 三级备件库——公司级（深圳）、省级、地市级 贴近客户的本地化服务 • 130多个服务分支机构遍及全球 • 200多名专业的视讯服务工程师，本地化率73％ • 7X24小时服务响应 • 为重大活动提供定制化现场服务保障 Page 24

25. 2.2.1 易用性创新 Page 25

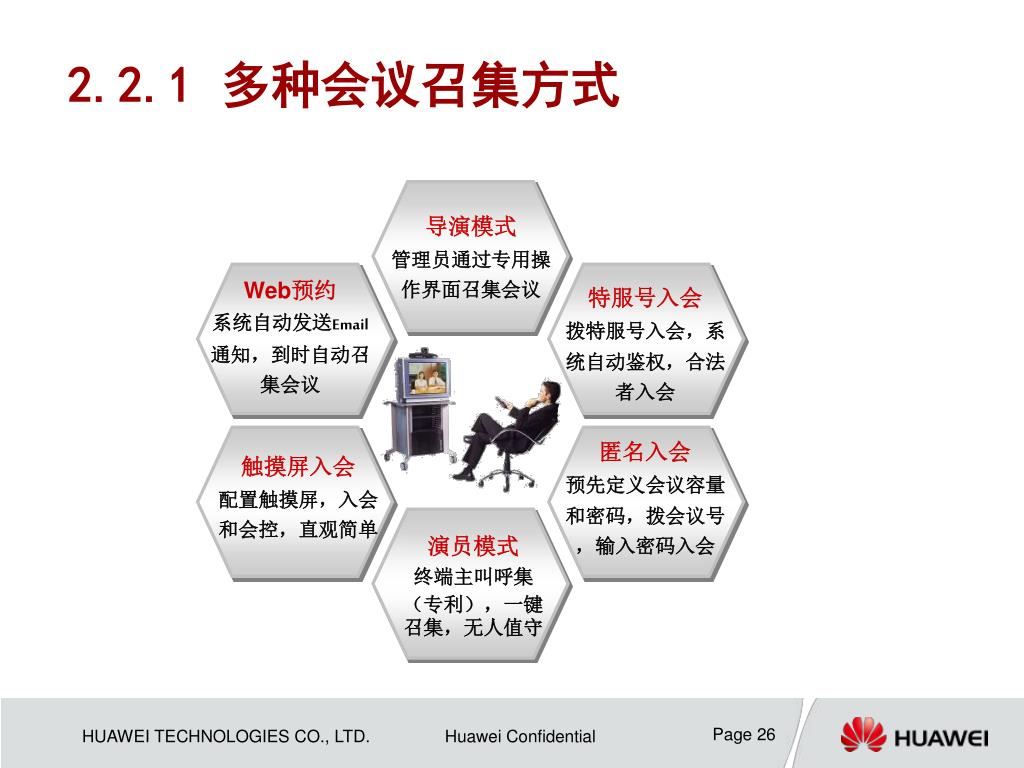

26. 2.2.1多种会议召集方式 导演模式 管理员通过专用操作界面召集会议 Web预约 系统自动发送Email通知，到时自动召集会议 特服号入会 拨特服号入会，系统自动鉴权，合法者入会 匿名入会 预先定义会议容量和密码，拨会议号，输入密码入会 触摸屏入会 配置触摸屏，入会和会控，直观简单 演员模式 终端主叫呼集 （专利），一键召集，无人值守 Page 26

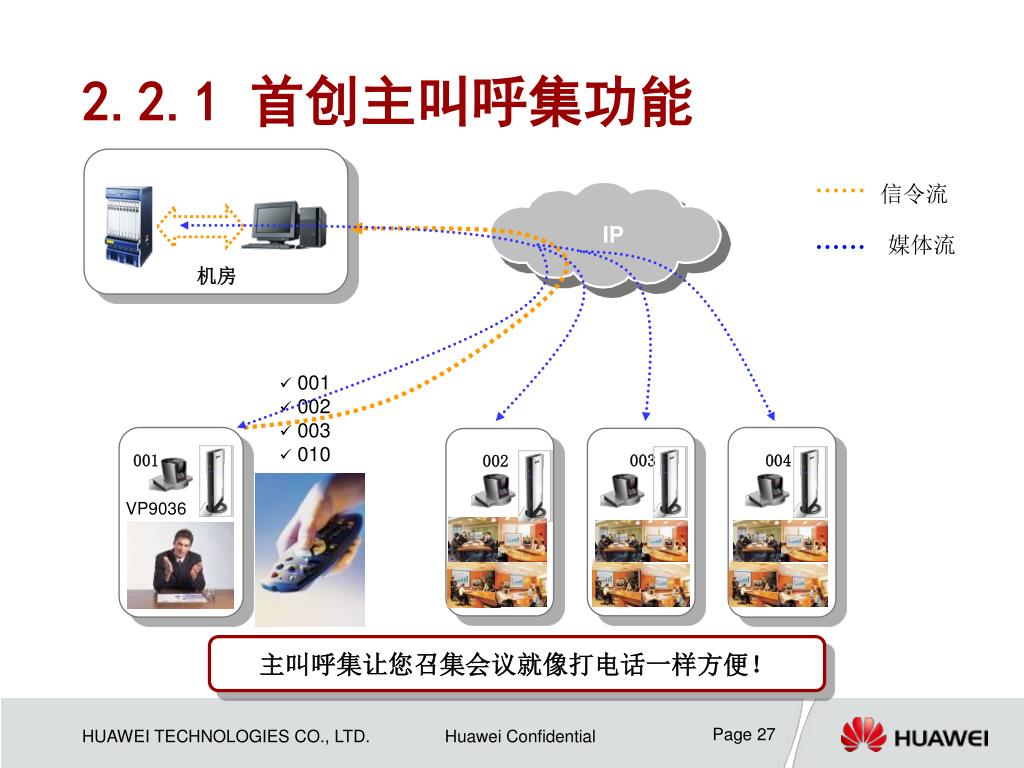

27. RM IP 2.2.1 首创主叫呼集功能 MCU 信令流 媒体流 机房 • 001 • 002 • 003 • 010 会场1 会场3 会场4 会场2 001 003 004 002 VP9036 a a a 主叫呼集让您召集会议就像打电话一样方便！ Page 27

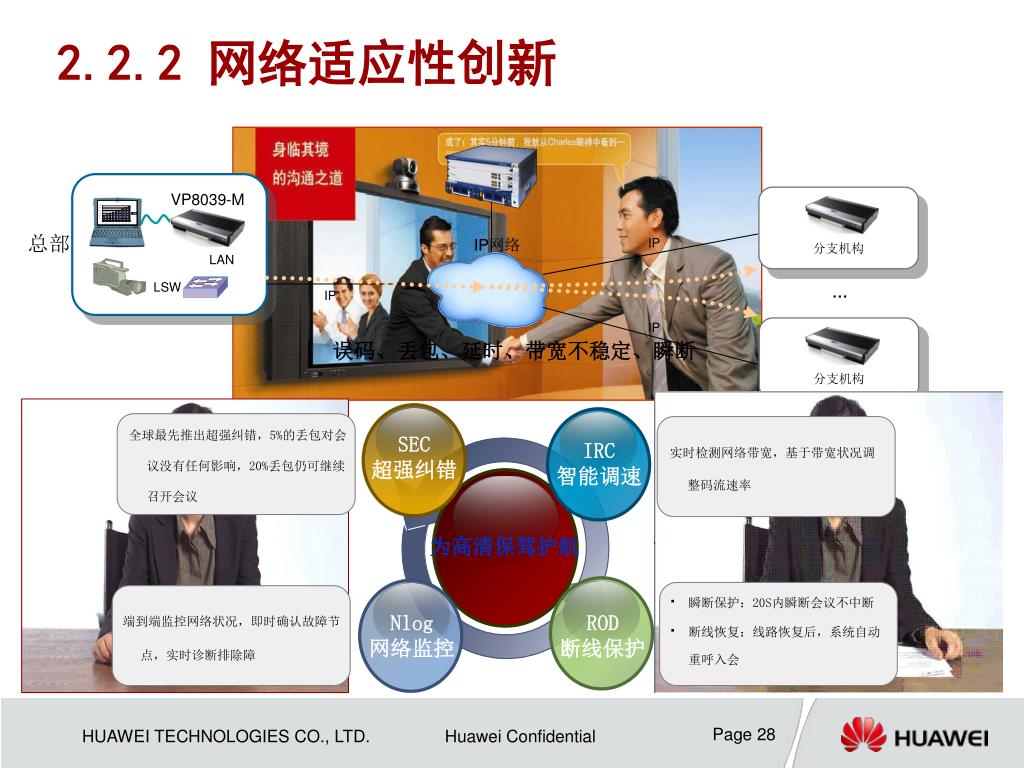

28. 瞬断保护：20S内瞬断会议不中断 • 断线恢复：线路恢复后，系统自动重呼入会 全球最先推出超强纠错，5%的丢包对会议没有任何影响，20%丢包仍可继续召开会议 端到端监控网络状况，即时确认故障节点，实时诊断排除障 实时检测网络带宽，基于带宽状况调整码流速率 SEC 超强纠错 IRC 智能调速 Nlog 网络监控 ROD 断线保护 2.2.2 网络适应性创新 VP8039-M 总部 IP网络 IP 分支机构 LAN LSW … IP IP 误码、丢包、延时、带宽不稳定、瞬断 分支机构 为高清保驾护航 Page 28

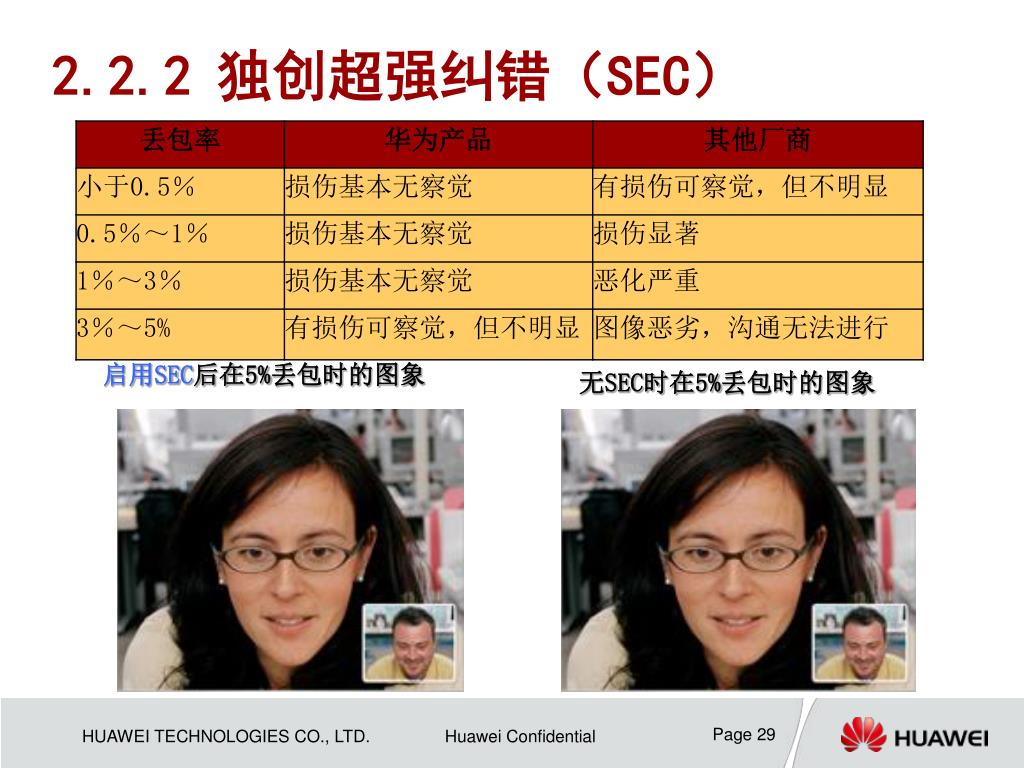

29. 2.2.2独创超强纠错（SEC） 启用SEC后在5%丢包时的图象 无SEC时在5%丢包时的图象 Page 29

30. 2.2.2 独创IRC智能调速 设备自行侦测网络状况 • 带宽不足就智能降速 • 带宽富裕就智能升速 带宽被其他业务挤占，造成带宽不足 设备以固定带宽建立呼叫 设备之间的带宽是固定的 终端会降低自身实际码流的流量 视讯码流会自动恢复到适当流量 挤占视讯带宽的码流消失了 Page 30

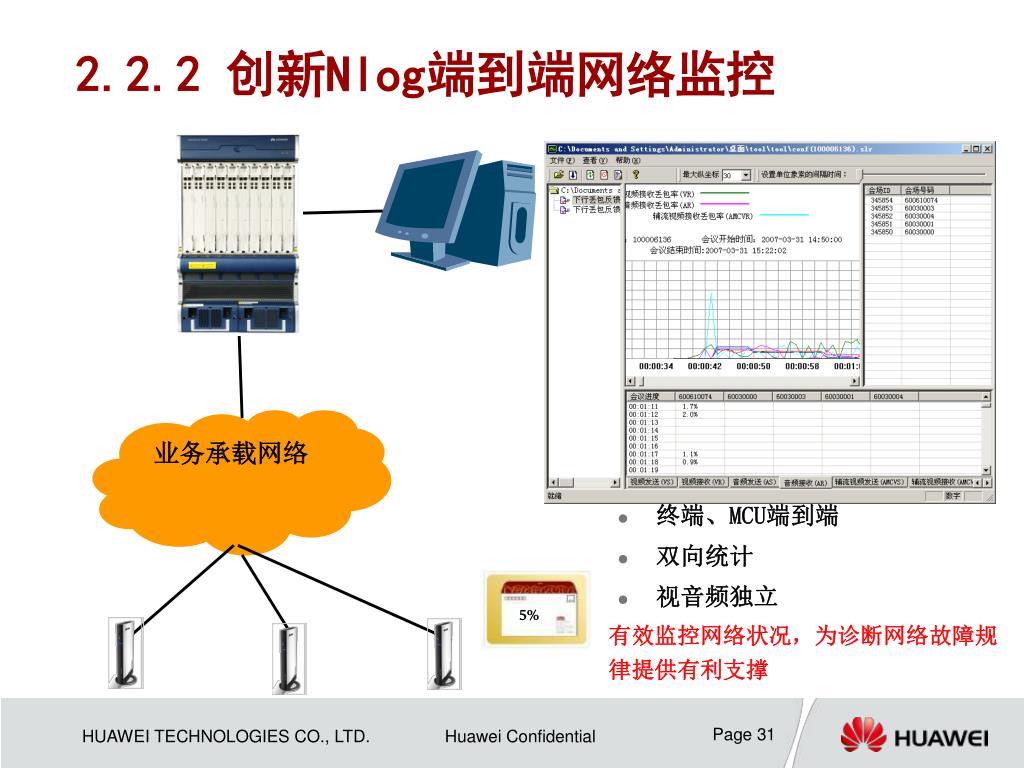

31. 5 5 5 5 4 4 4 4 5% 1 3 3 3 2 2 2 1 1 1 2.2.2 创新Nlog端到端网络监控 业务承载网络 • 终端、MCU端到端 • 双向统计 • 视音频独立 有效监控网络状况，为诊断网络故障规律提供有利支撑 Page 31

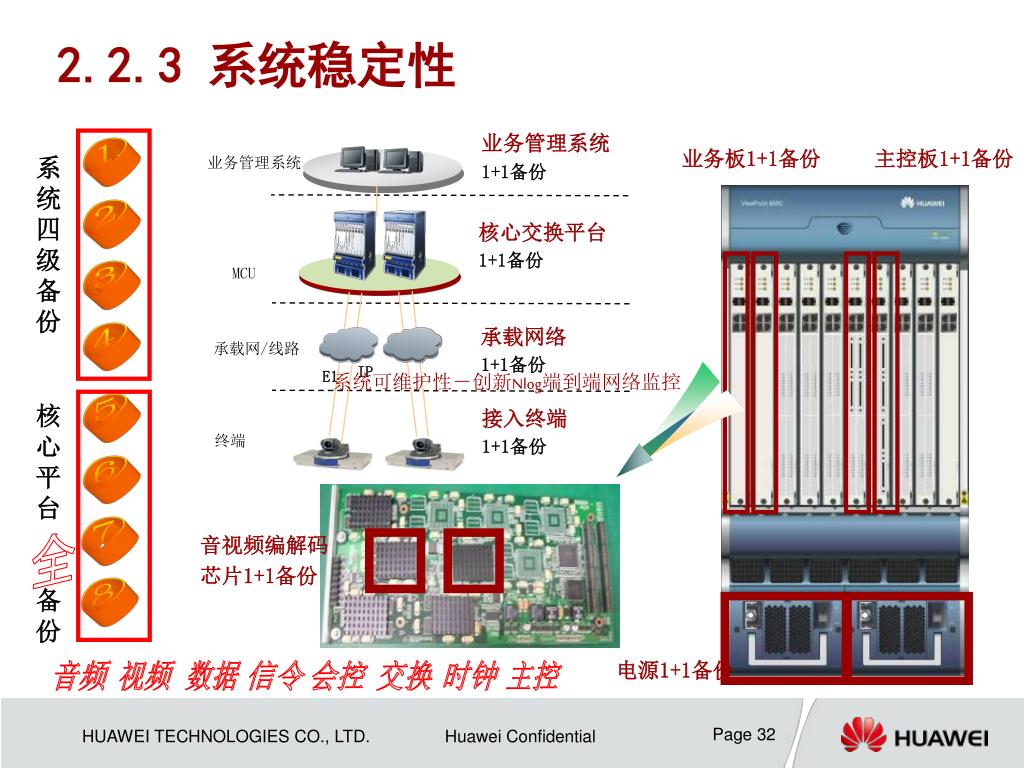

32. 2.2.3 系统稳定性 业务管理系统 1+1备份 ① 业务板1+1备份 主控板1+1备份 系统四级备份 业务管理系统 ② 核心交换平台 1+1备份 MCU ③ 承载网络 1+1备份 ④ 承载网/线路 IP E1 系统可维护性－创新Nlog端到端网络监控 ⑤ 核心平台 备份 接入终端 1+1备份 终端 ⑥ ⑦ 音视频编解码 芯片1+1备份 全 ⑧ 电源1+1备份 音频 视频 数据 信令 会控 交换 时钟 主控 Page 32

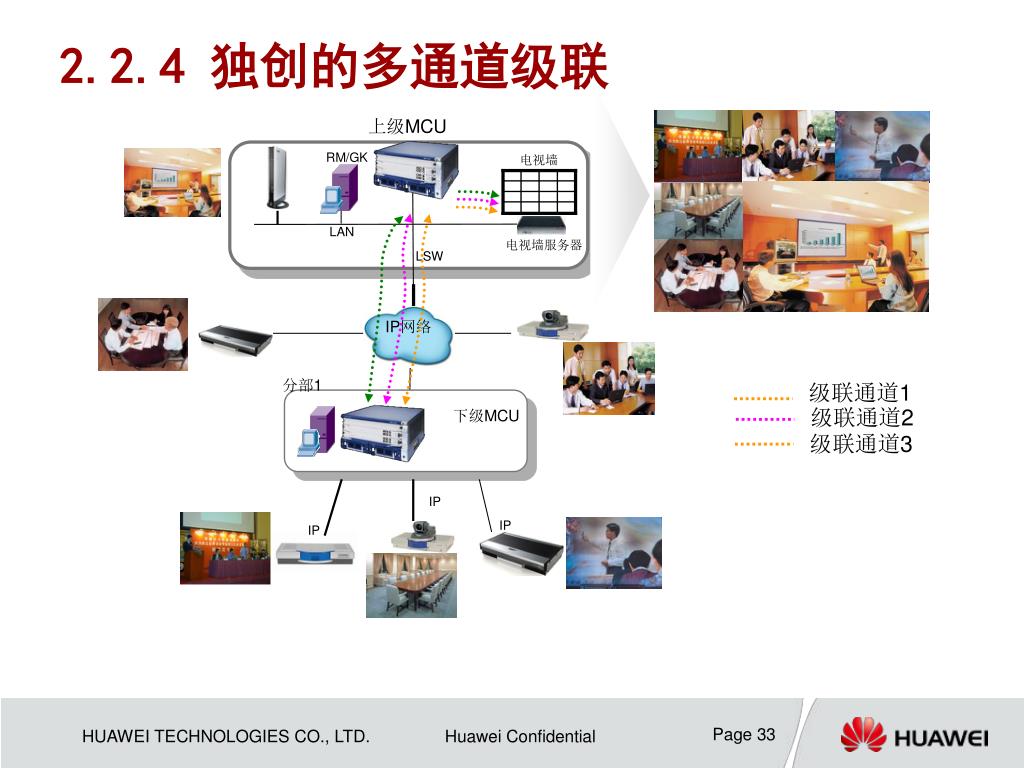

33. 2.2.4 独创的多通道级联 上级MCU RM/GK 电视墙 LAN 电视墙服务器 LSW IP网络 分部1 级联通道1 级联通道2 下级MCU 级联通道3 IP IP IP Page 33

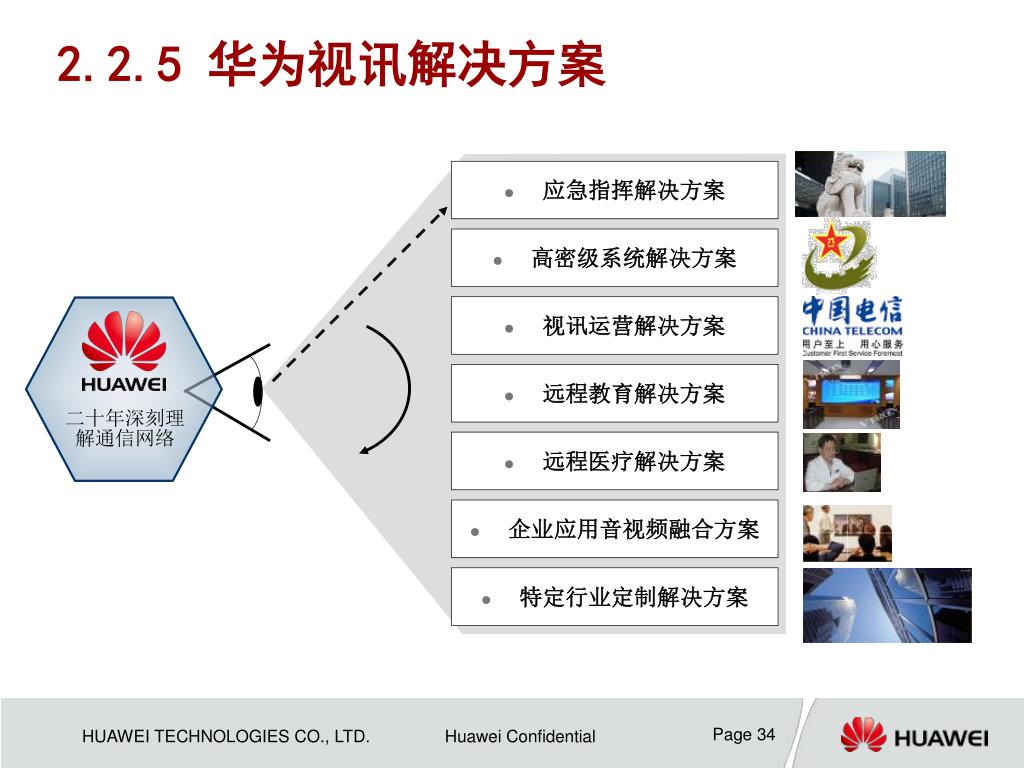

34. 企业应用音视频融合方案 • 远程医疗解决方案 • 特定行业定制解决方案 • 视讯运营解决方案 • 远程教育解决方案 • 应急指挥解决方案 • 高密级系统解决方案 二十年深刻理解通信网络 2.2.5 华为视讯解决方案 Page 34

35. 2.3 华为全系列视讯产品介绍 Page 35

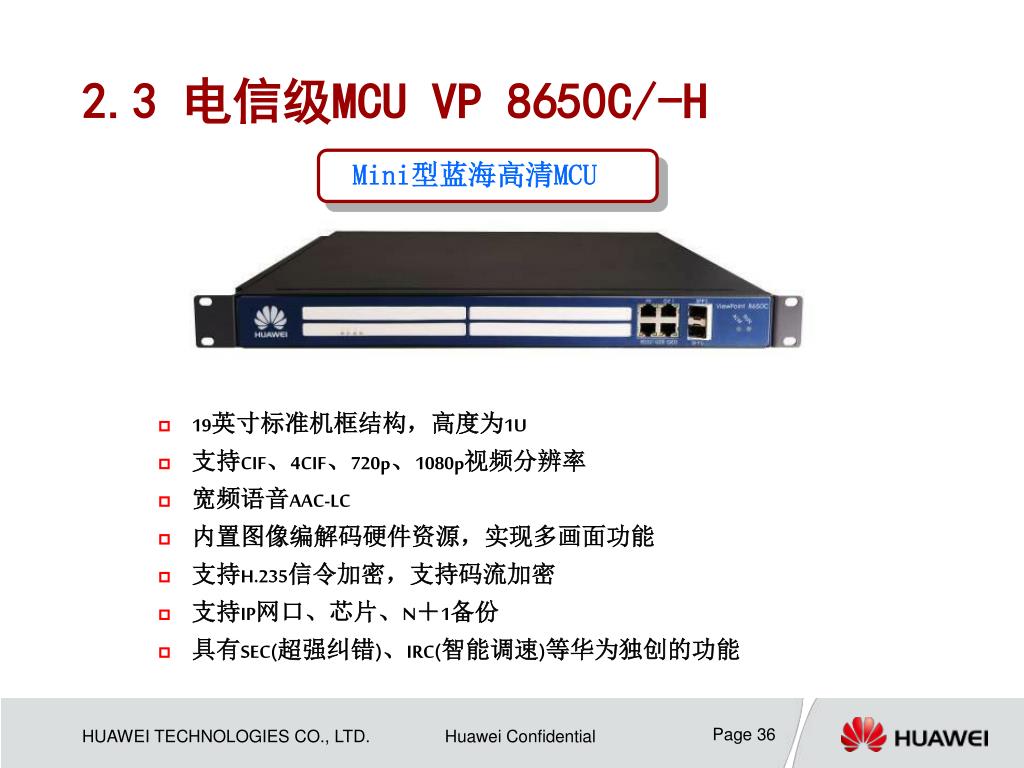

36. 2.3 电信级MCU VP 8650C/-H Mini型蓝海高清MCU • 19英寸标准机框结构，高度为1U • 支持CIF、4CIF、720p、1080p视频分辨率 • 宽频语音AAC-LC • 内置图像编解码硬件资源，实现多画面功能 • 支持H.235信令加密，支持码流加密 • 支持IP网口、芯片、N＋1备份 • 具有SEC(超强纠错)、IRC(智能调速)等华为独创的功能 Page 36

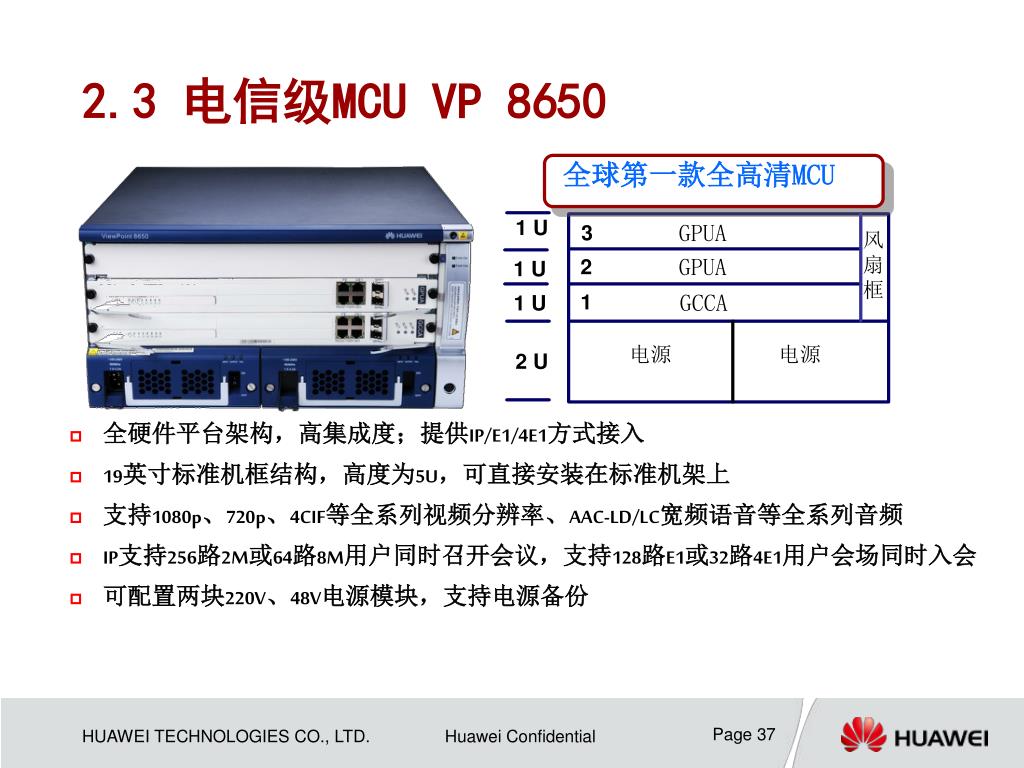

37. 2.3 电信级MCU VP 8650 全球第一款全高清MCU • 全硬件平台架构，高集成度；提供IP/E1/4E1方式接入 • 19英寸标准机框结构，高度为5U，可直接安装在标准机架上 • 支持1080p、720p、4CIF等全系列视频分辨率、AAC-LD/LC宽频语音等全系列音频 • IP支持256路2M或64路8M用户同时召开会议，支持128路E1或32路4E1用户会场同时入会 • 可配置两块220V、48V电源模块，支持电源备份 Page 37

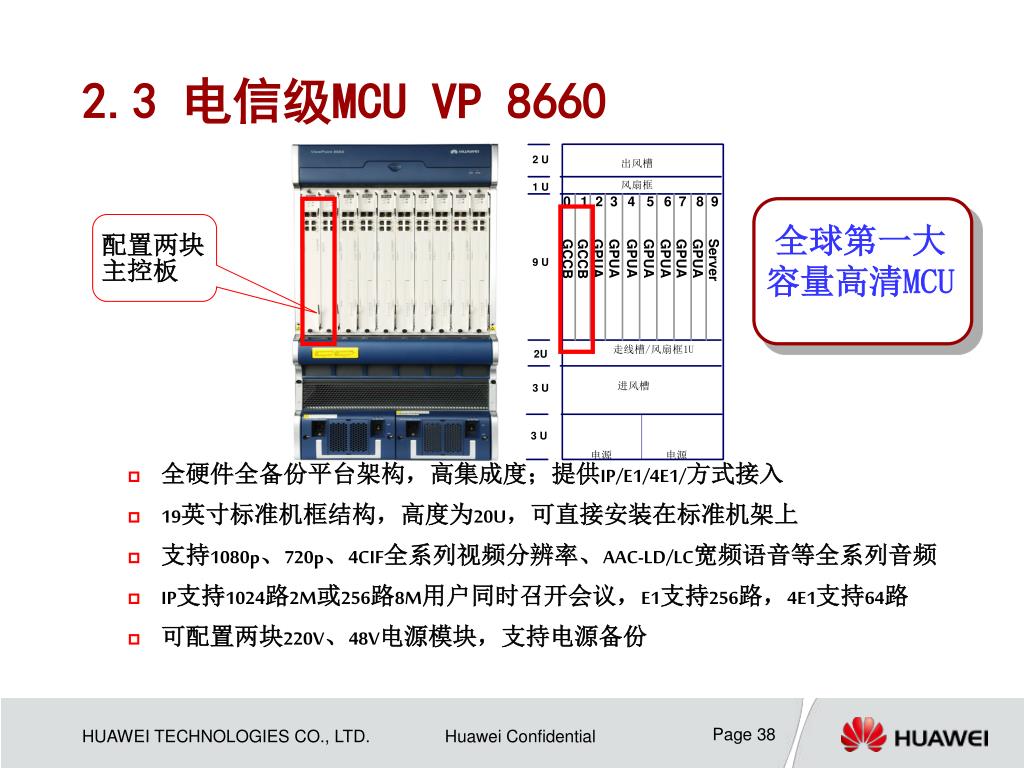

38. 2.3 电信级MCU VP 8660 • 全硬件全备份平台架构，高集成度；提供IP/E1/4E1/方式接入 • 19英寸标准机框结构，高度为20U，可直接安装在标准机架上 • 支持1080p、720p、4CIF全系列视频分辨率、AAC-LD/LC宽频语音等全系列音频 • IP支持1024路2M或256路8M用户同时召开会议，E1支持256路，4E1支持64路 • 可配置两块220V、48V电源模块，支持电源备份 全球第一大容量高清MCU 配置两块主控板 Page 38

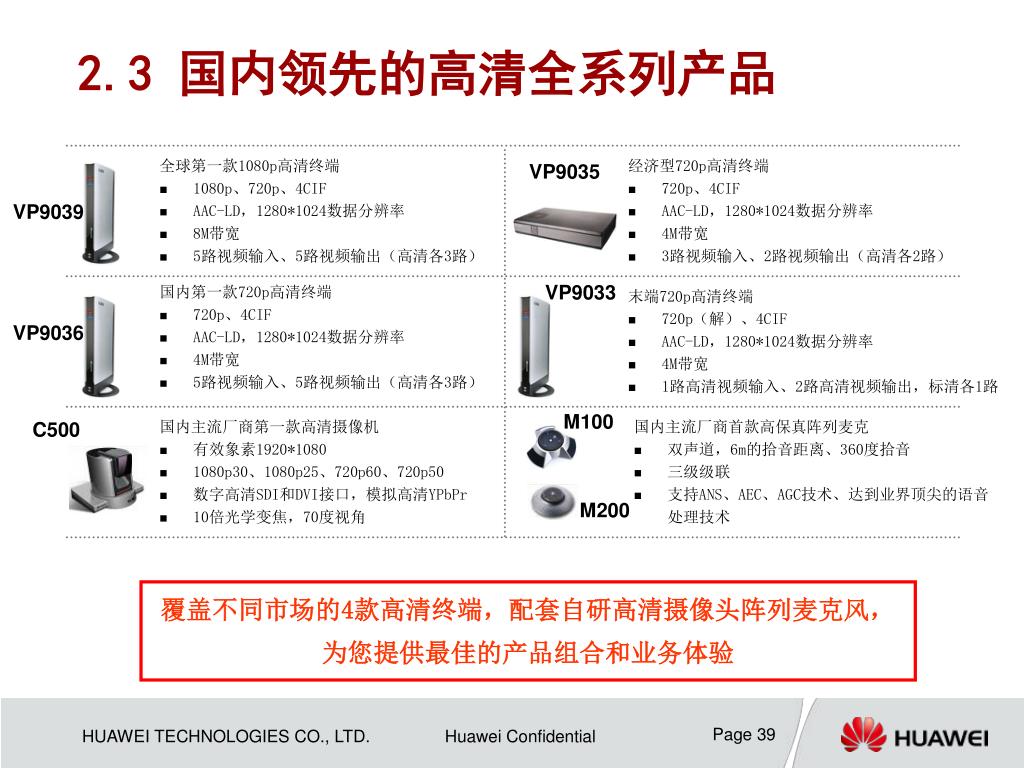

39. 2.3 国内领先的高清全系列产品 全球第一款1080p高清终端 • 1080p、720p、4CIF • AAC-LD，1280*1024数据分辨率 • 8M带宽 • 5路视频输入、5路视频输出（高清各3路） 经济型720p高清终端 • 720p、4CIF • AAC-LD，1280*1024数据分辨率 • 4M带宽 • 3路视频输入、2路视频输出（高清各2路） VP9035 VP9039 国内第一款720p高清终端 • 720p、4CIF • AAC-LD，1280*1024数据分辨率 • 4M带宽 • 5路视频输入、5路视频输出（高清各3路） VP9033 末端720p高清终端 • 720p（解）、4CIF • AAC-LD，1280*1024数据分辨率 • 4M带宽 • 1路高清视频输入、2路高清视频输出，标清各1路 VP9036 M100 国内主流厂商第一款高清摄像机 • 有效象素1920*1080 • 1080p30、1080p25、720p60、720p50 • 数字高清SDI和DVI接口，模拟高清YPbPr • 10倍光学变焦，70度视角 国内主流厂商首款高保真阵列麦克 • 双声道，6m的拾音距离、360度拾音 • 三级级联 • 支持ANS、AEC、AGC技术、达到业界顶尖的语音处理技术 C500 M200 覆盖不同市场的4款高清终端，配套自研高清摄像头阵列麦克风， 为您提供最佳的产品组合和业务体验 Page 39

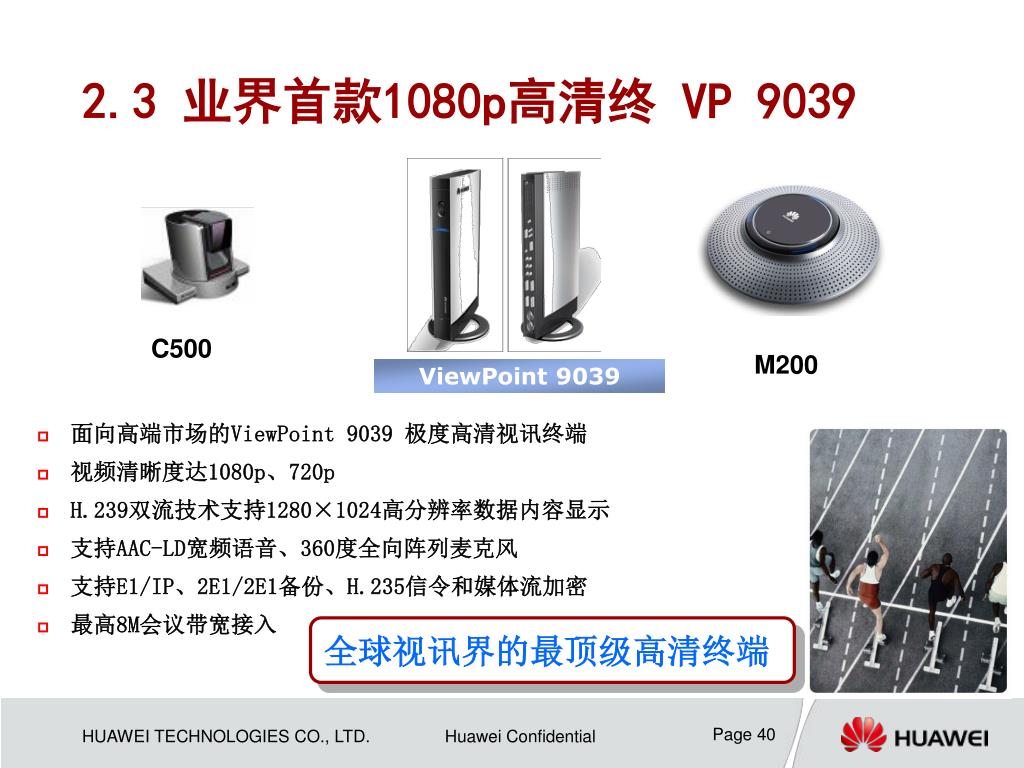

40. 2.3 业界首款1080p高清终 VP 9039 • 面向高端市场的ViewPoint 9039 极度高清视讯终端 • 视频清晰度达1080p、720p • H.239双流技术支持1280×1024高分辨率数据内容显示 • 支持AAC-LD宽频语音、360度全向阵列麦克风 • 支持E1/IP、2E1/2E1备份、H.235信令和媒体流加密 • 最高8M会议带宽接入 C500 M200 ViewPoint 9039 全球视讯界的最顶级高清终端 Page 40

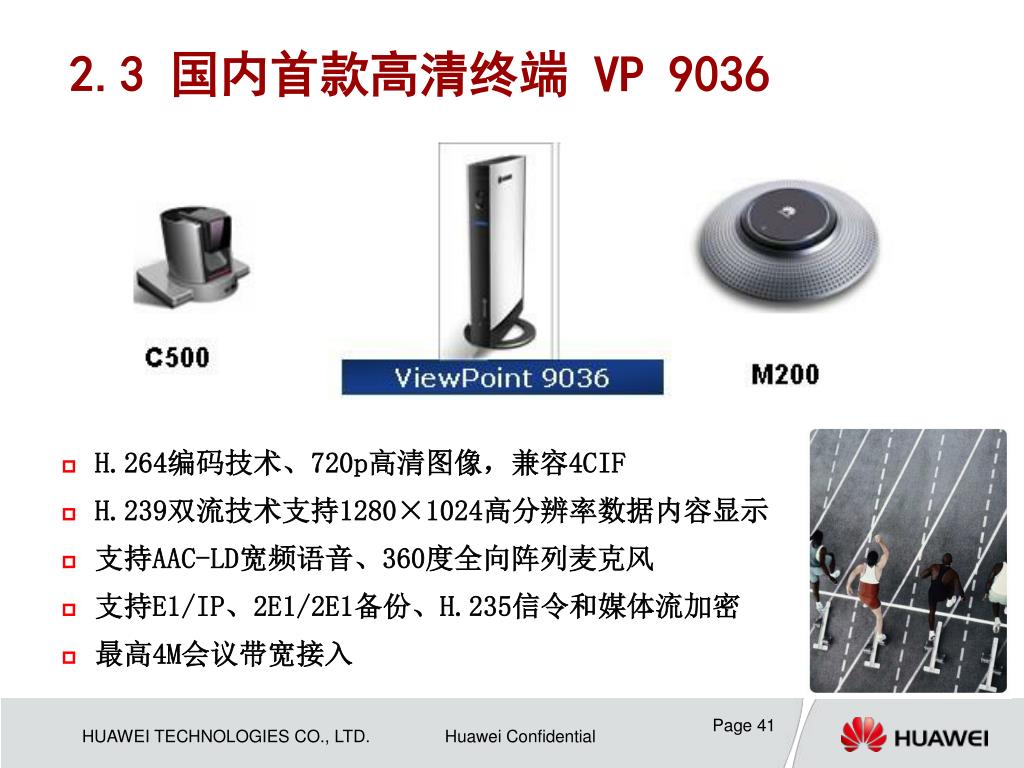

41. 2.3 国内首款高清终端 VP 9036 • H.264编码技术、720p高清图像，兼容4CIF • H.239双流技术支持1280×1024高分辨率数据内容显示 • 支持AAC-LD宽频语音、360度全向阵列麦克风 • 支持E1/IP、2E1/2E1备份、H.235信令和媒体流加密 • 最高4M会议带宽接入 Page 41

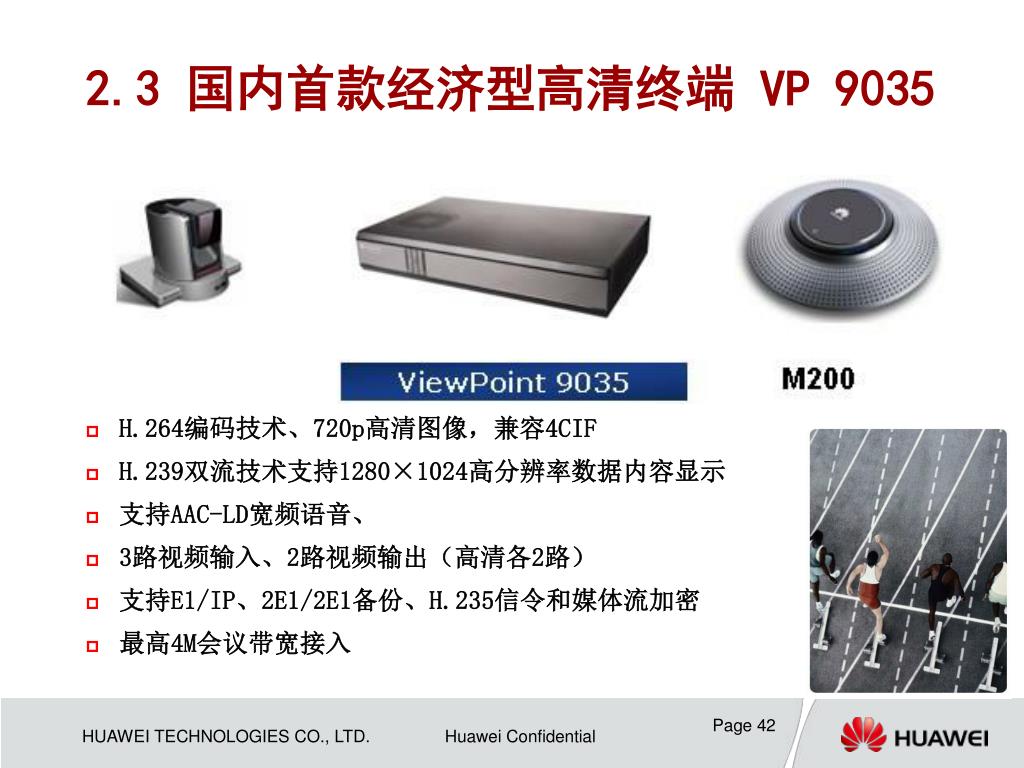

42. 2.3 国内首款经济型高清终端 VP 9035 • H.264编码技术、720p高清图像，兼容4CIF • H.239双流技术支持1280×1024高分辨率数据内容显示 • 支持AAC-LD宽频语音、 • 3路视频输入、2路视频输出（高清各2路） • 支持E1/IP、2E1/2E1备份、H.235信令和媒体流加密 • 最高4M会议带宽接入 Page 42

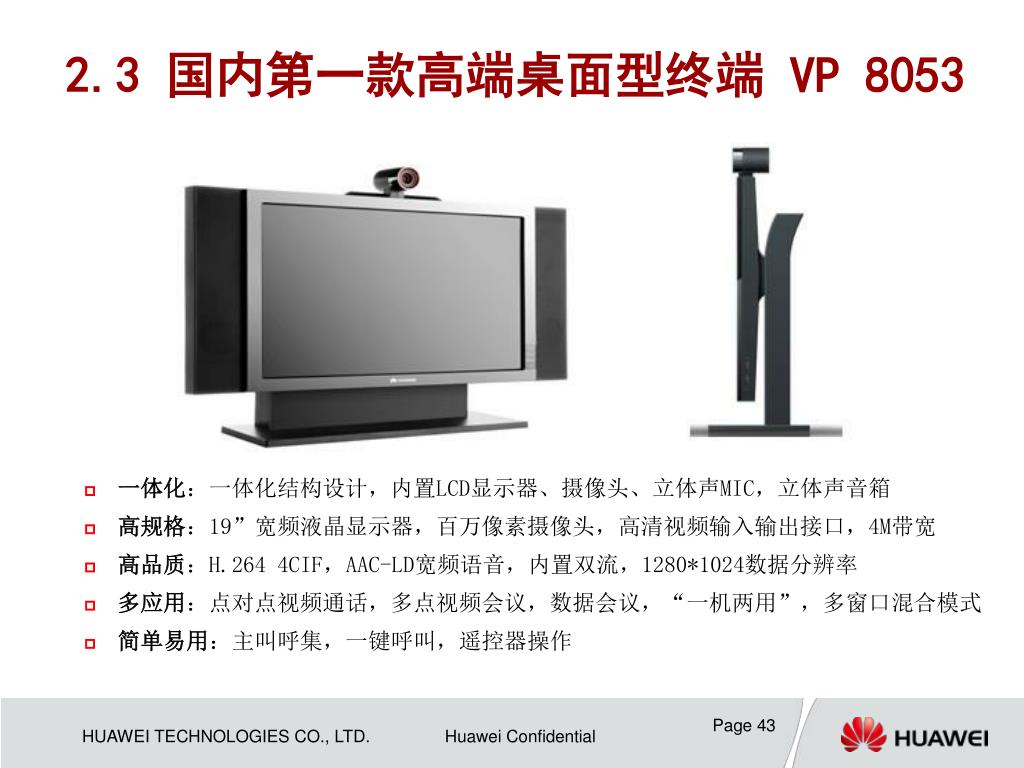

43. 2.3 国内第一款高端桌面型终端 VP 8053 • 一体化：一体化结构设计，内置LCD显示器、摄像头、立体声MIC，立体声音箱 • 高规格：19”宽频液晶显示器，百万像素摄像头，高清视频输入输出接口，4M带宽 • 高品质：H.264 4CIF，AAC-LD宽频语音，内置双流，1280*1024数据分辨率 • 多应用：点对点视频通话，多点视频会议，数据会议，“一机两用”，多窗口混合模式 • 简单易用：主叫呼集，一键呼叫，遥控器操作 Page 43

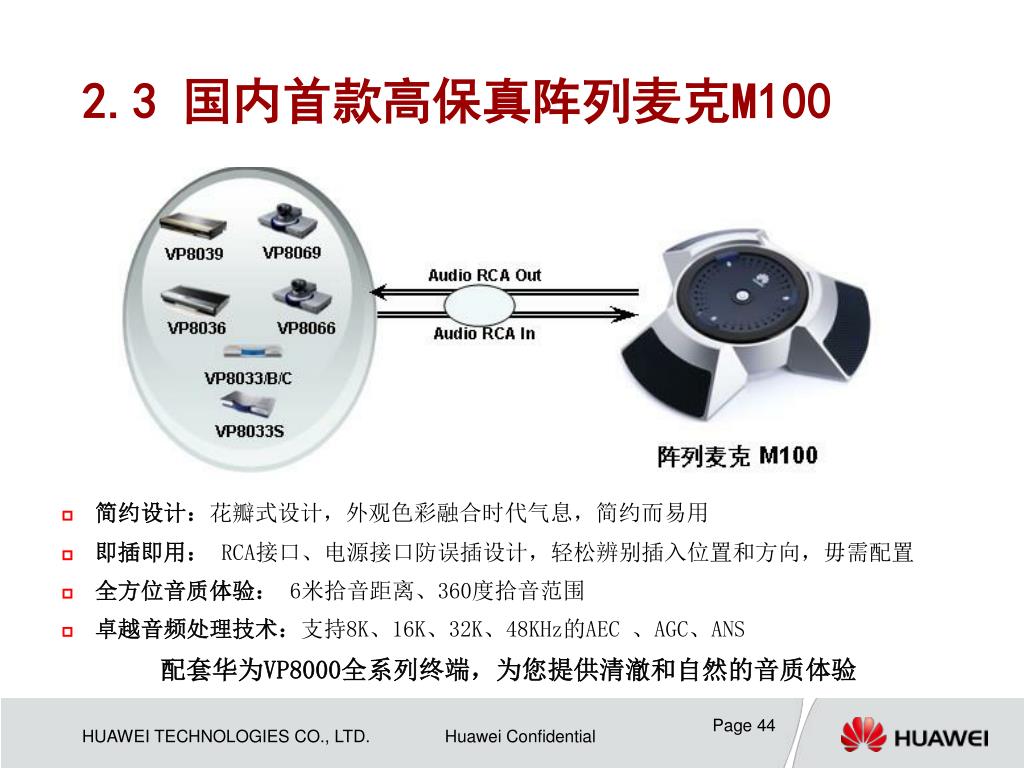

44. 2.3 国内首款高保真阵列麦克M100 • 简约设计：花瓣式设计，外观色彩融合时代气息，简约而易用 • 即插即用： RCA接口、电源接口防误插设计，轻松辨别插入位置和方向，毋需配置 • 全方位音质体验：6米拾音距离、360度拾音范围 • 卓越音频处理技术：支持8K、16K、32K、48KHz的AEC 、AGC、ANS 配套华为VP8000全系列终端，为您提供清澈和自然的音质体验 Page 44

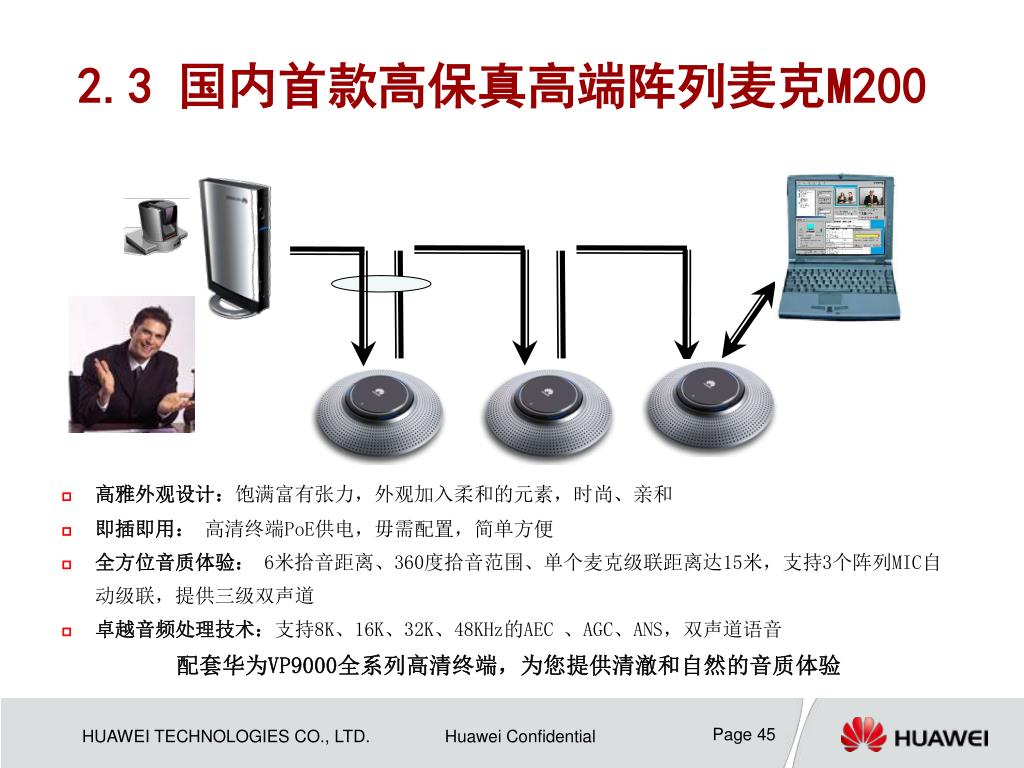

45. 2.3 国内首款高保真高端阵列麦克M200 PoE输出网口 PoE输入网口 调试网口 • 高雅外观设计：饱满富有张力，外观加入柔和的元素，时尚、亲和 • 即插即用： 高清终端PoE供电，毋需配置，简单方便 • 全方位音质体验：6米拾音距离、360度拾音范围、单个麦克级联距离达15米，支持3个阵列MIC自动级联，提供三级双声道 • 卓越音频处理技术：支持8K、16K、32K、48KHz的AEC 、AGC、ANS，双声道语音 配套华为VP9000全系列高清终端，为您提供清澈和自然的音质体验 Page 45

46. 内容介绍 第1章 视频通讯基础知识 第2章 华为视讯系统理念 第3章 华为视讯典型应用 第4章 华为视讯技术支持体系 Page 46

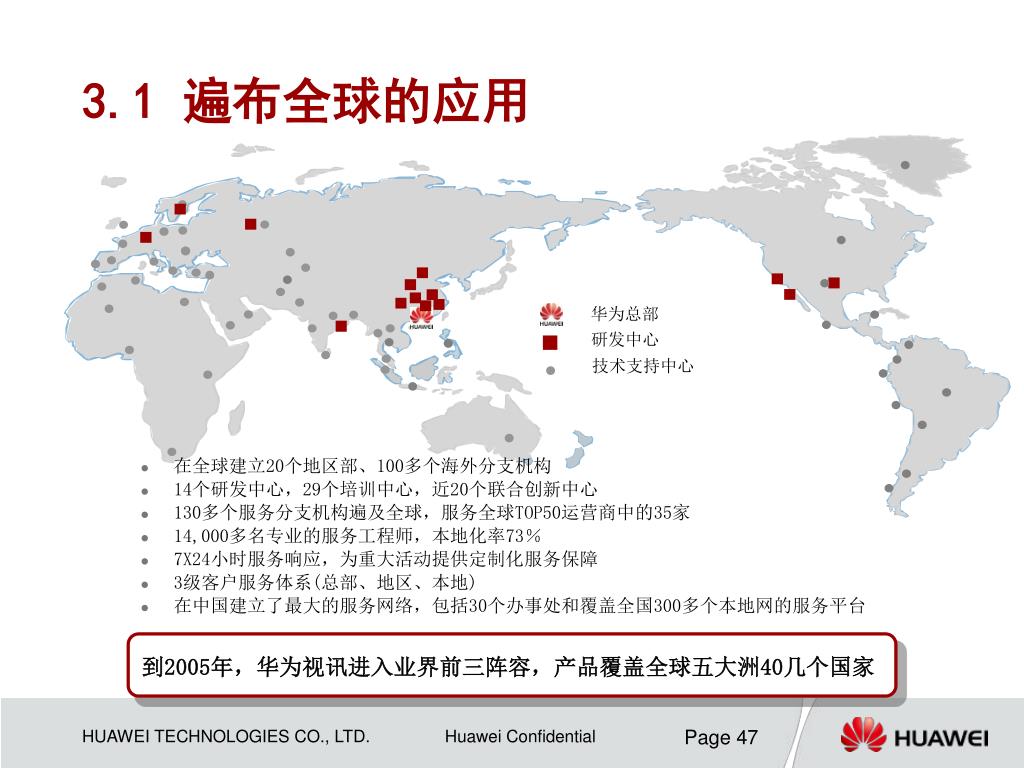

47. 3.1 遍布全球的应用 在全球建立20个地区部、100多个海外分支机构 14个研发中心，29个培训中心，近20个联合创新中心 130多个服务分支机构遍及全球，服务全球TOP50运营商中的35家 14,000多名专业的服务工程师，本地化率73％ 7X24小时服务响应，为重大活动提供定制化服务保障 3级客户服务体系(总部、地区、本地) 在中国建立了最大的服务网络，包括30个办事处和覆盖全国300多个本地网的服务平台 HUAWEI TECHNOLOGIES (Headquarters) 华为总部 研发中心 技术支持中心 到2005年，华为视讯进入业界前三阵容，产品覆盖全球五大洲40几个国家 Page 47

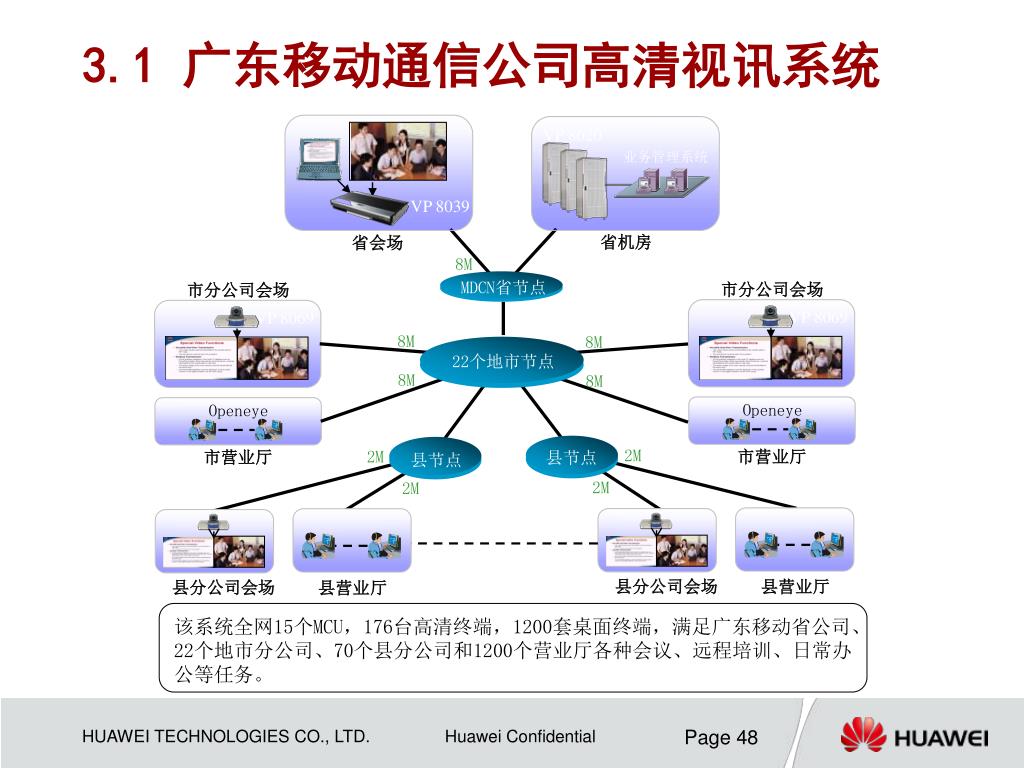

48. 3.1 广东移动通信公司高清视讯系统 VP 8620 业务管理系统 VP 8039 省机房 省会场 8M MDCN省节点 市分公司会场 市分公司会场 VP 8069 VP 8069 8M 8M 22个地市节点 8M 8M Openeye Openeye 2M 市营业厅 2M 市营业厅 县节点 县节点 2M 2M 70个县分公司 县分公司会场 县营业厅 县分公司会场 县营业厅 该系统全网15个MCU，176台高清终端，1200套桌面终端，满足广东移动省公司、22个地市分公司、70个县分公司和1200个营业厅各种会议、远程培训、日常办公等任务。 Page 48

49. 3.1 中国电信新视通 简介：华为承建中国电信视讯运营网-新视通，全网500多台MCU，1万多台群组终端，覆盖全国31个省和香港、美国、欧洲等国家和地区，电信运营网络，7×24小时不间断运行，随时提供服务 独特价值： • 全球最大、最先进、最复杂的视讯系统，服务于中国电信全球几千个大客户 • 极大增强中国电信行业市场竞争力 • 每年为中国电信产生超亿元的利润 • 定制全套视讯运营包括管理、预约、计费、网络监控、报表等全套业务 Page 49
