Presentation Transcript


Liburutegia

Liburutegia

Erabilpen Kasuen Inplementazioa

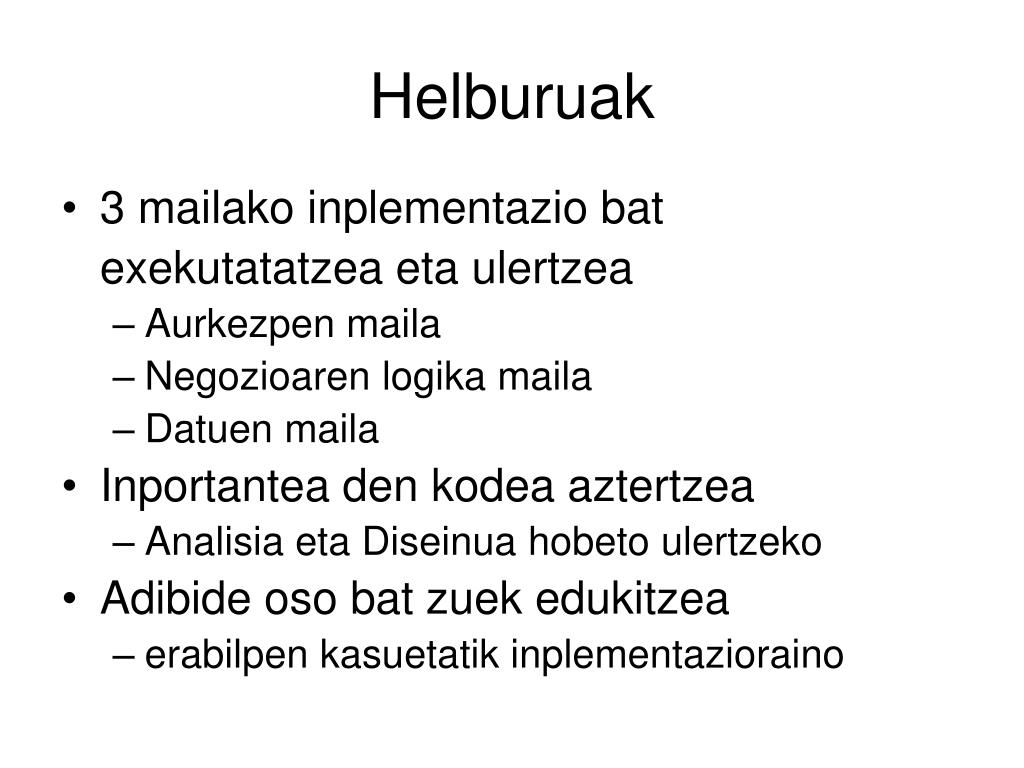

Helburuak

Helburuak

  • 3 mailako inplementazio bat

    exekutatatzea eta ulertzea

    • Aurkezpen maila

    • Negozioaren logika maila

    • Datuen maila

  • Inportantea den kodea aztertzea

    • Analisia eta Diseinua hobeto ulertzeko

  • Adibide oso bat zuek edukitzea

    • erabilpen kasuetatik inplementazioraino

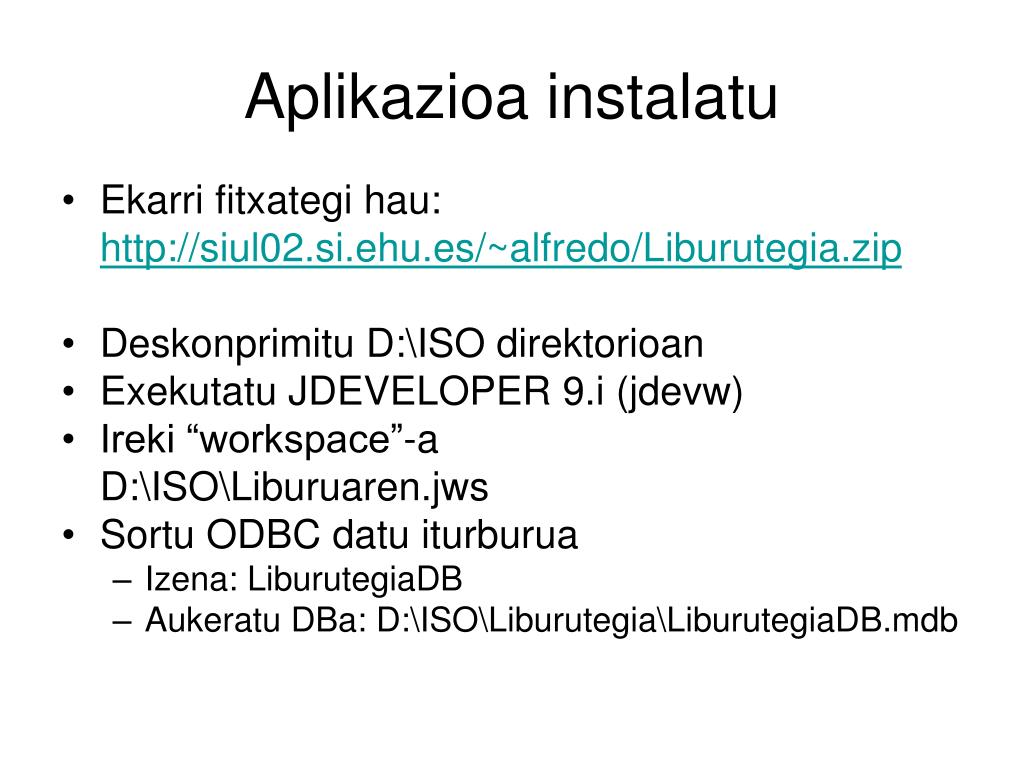

Aplikazioa instalatu

Aplikazioa instalatu

  • Ekarri fitxategi hau:

    http://siul02.si.ehu.es/~alfredo/Liburutegia.zip

  • Deskonprimitu D:\ISO direktorioan

  • Exekutatu JDEVELOPER 9.i (jdevw)

  • Ireki “workspace”-a

    D:\ISO\Liburuaren.jws

  • Sortu ODBC datu iturburua

    • Izena: LiburutegiaDB

    • Aukeratu DBa: D:\ISO\Liburutegia\LiburutegiaDB.mdb


3 mailako software arkitektura

3 mailako software arkitektura

1) AURKEZPEN MAILA

2) NEGOZIOAREN LOGIKA MAILA

Liburutegia.mdb

ACCESS DATU-BASEA

3) DATUEN MAILA

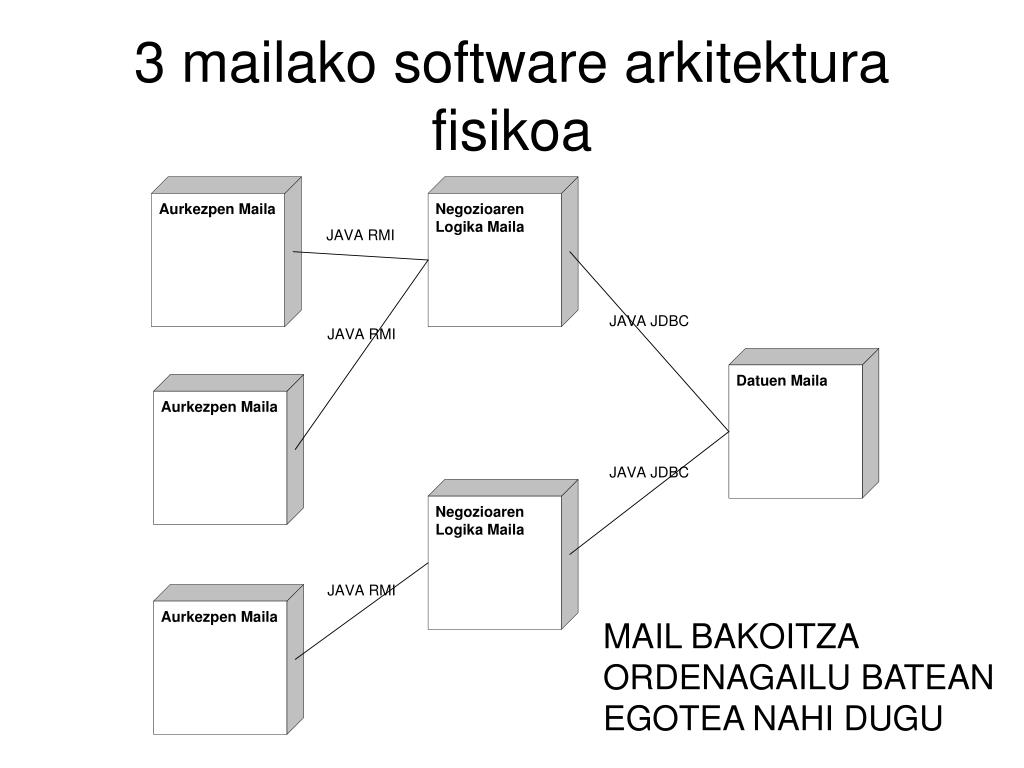

3 mailako software arkitektura fisikoa

3 mailako software arkitekturafisikoa

MAIL BAKOITZA ORDENAGAILU BATEAN EGOTEA NAHI DUGU

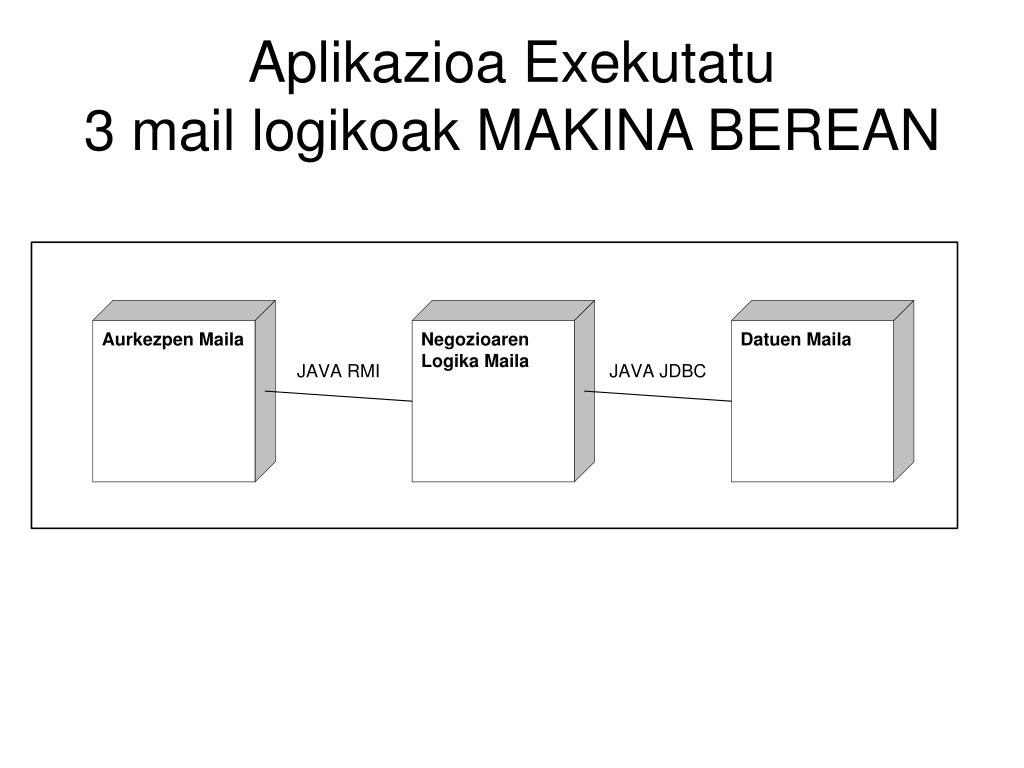

Aplikazioa exekutatu 3 mail logikoak makina berean

Aplikazioa Exekutatu 3 mail logikoak MAKINA BEREAN

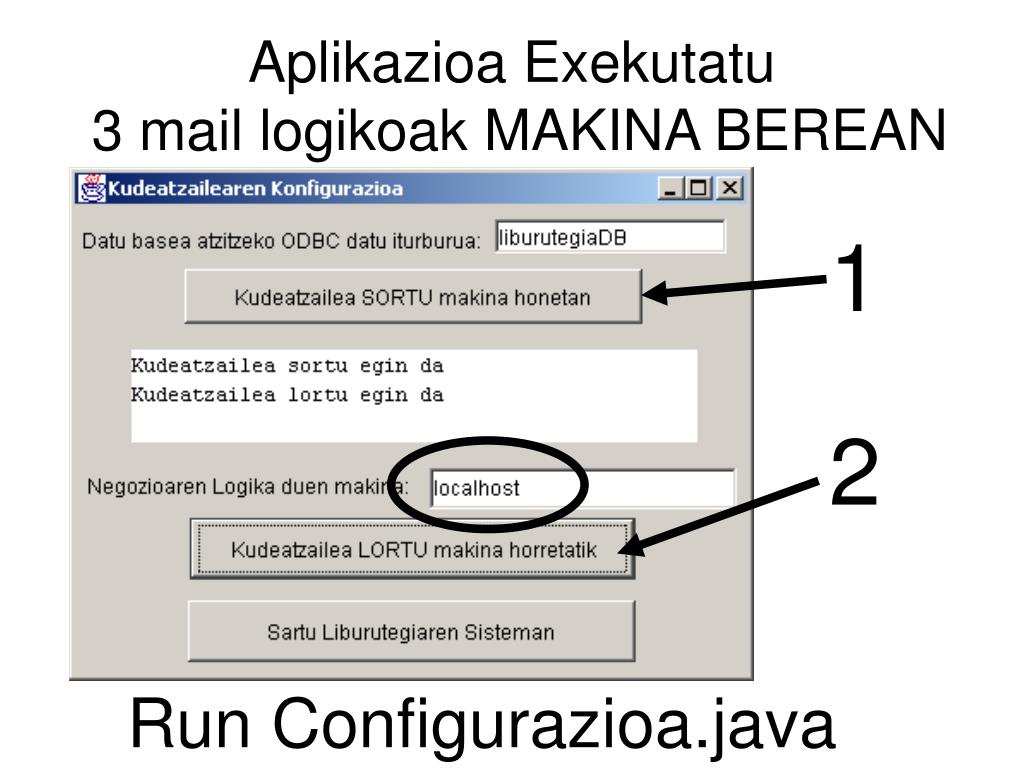

Aplikazioa exekutatu 3 mail logikoak makina berean1

Aplikazioa Exekutatu 3 mail logikoak MAKINA BEREAN

1

2

Run Configurazioa.java

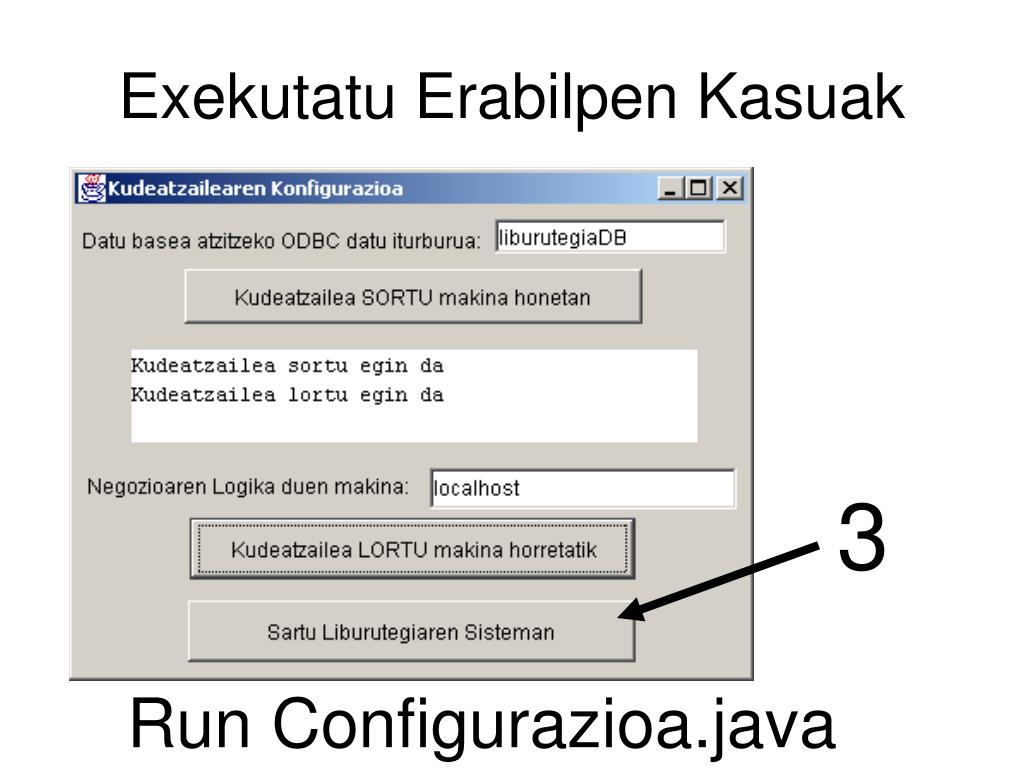

Exekutatu erabilpen kasuak

Exekutatu Erabilpen Kasuak

3

Run Configurazioa.java


Liburutegia

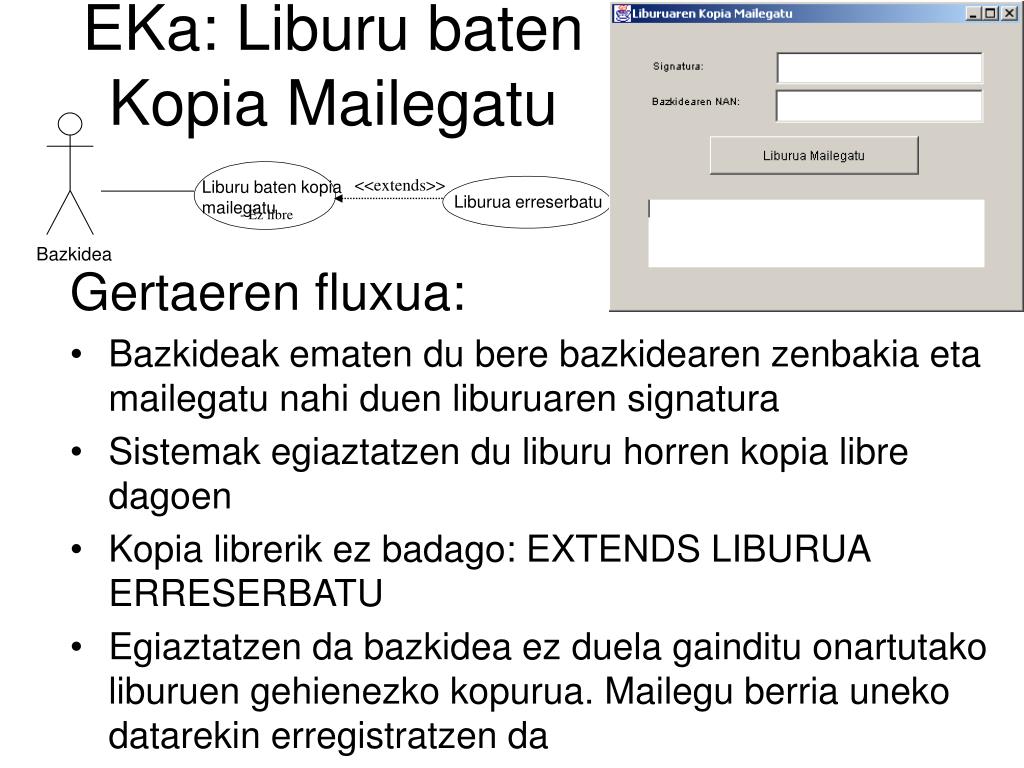

EKa: Liburu baten Kopia Mailegatu

<<extends>>

- Ez libre

Bazkidea

Liburua erreserbatu

Liburu baten kopia

mailegatu

Gertaeren fluxua:

  • Bazkideak ematen du bere bazkidearen zenbakia eta mailegatu nahi duen liburuaren signatura

  • Sistemak egiaztatzen du liburu horren kopia libre dagoen

  • Kopia librerik ez badago: EXTENDS LIBURUA ERRESERBATU

  • Egiaztatzen da bazkidea ez duela gainditu onartutako liburuen gehienezko kopurua. Mailegu berria uneko datarekin erregistratzen da

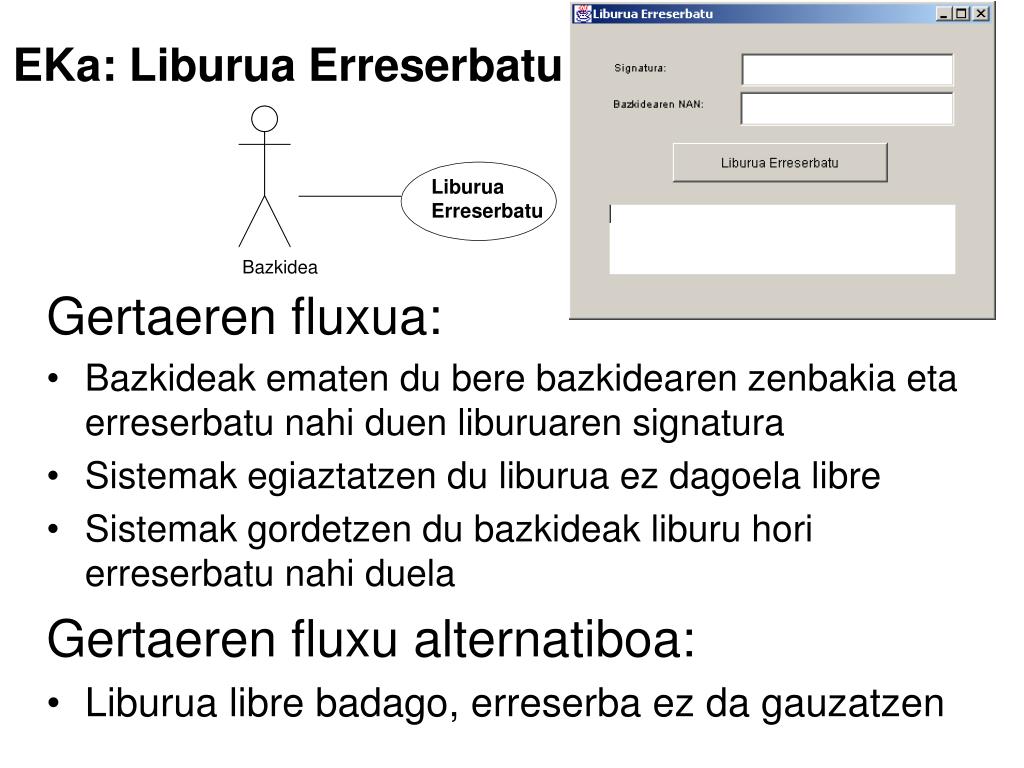

Eka liburua erreserbatu

Bazkidea

EKa: Liburua Erreserbatu

Liburua Erreserbatu

Gertaeren fluxua:

  • Bazkideak ematen du bere bazkidearen zenbakia eta erreserbatu nahi duen liburuaren signatura

  • Sistemak egiaztatzen du liburua ez dagoela libre

  • Sistemak gordetzen du bazkideak liburu hori erreserbatu nahi duela

    Gertaeren fluxu alternatiboa:

  • Liburua libre badago, erreserba ez da gauzatzen

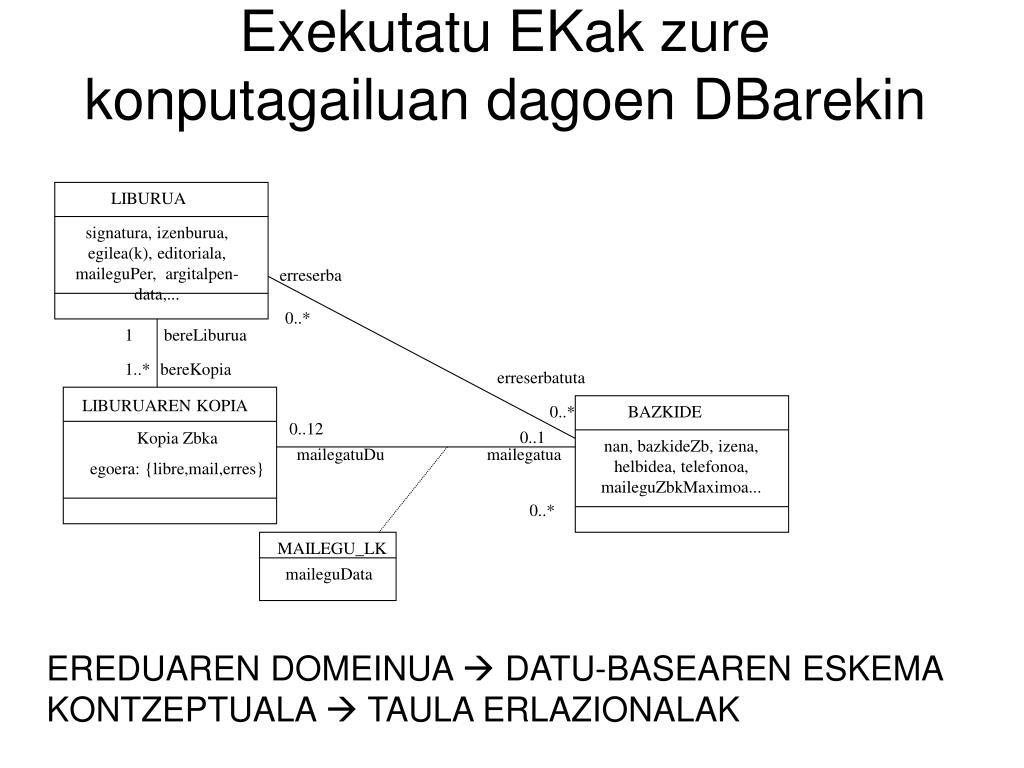

Exekutatu ekak zure konputagailuan dagoen dbarekin

LIBURUA

signatura, izenburua, egilea(k), editoriala, maileguPer, argitalpen-data,...

erreserba

0..*

erreserbatuta

LIBURUAREN KOPIA

0..*

BAZKIDE

0..12

0..1

Kopia Zbka

egoera: {libre,mail,erres}

nan, bazkideZb, izena, helbidea, telefonoa, maileguZbkMaximoa...

mailegatuDu

mailegatua

1

bereLiburua

0..*

MAILEGU_LK

1..*

bereKopia

maileguData

Exekutatu EKak zure konputagailuan dagoen DBarekin

EREDUAREN DOMEINUA  DATU-BASEAREN ESKEMA KONTZEPTUALA  TAULA ERLAZIONALAK

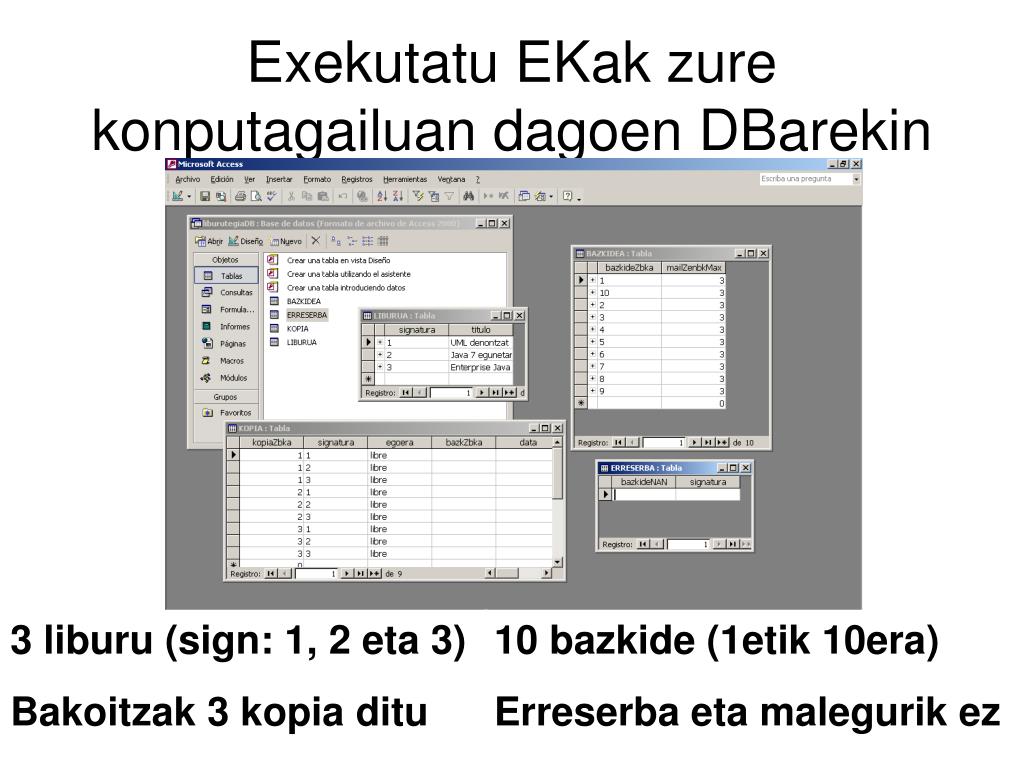

Exekutatu ekak zure konputagailuan dagoen dbarekin1

Exekutatu EKak zure konputagailuan dagoen DBarekin

3 liburu (sign: 1, 2 eta 3)

Bakoitzak 3 kopia ditu

10 bazkide (1etik 10era)

Erreserba eta malegurik ez

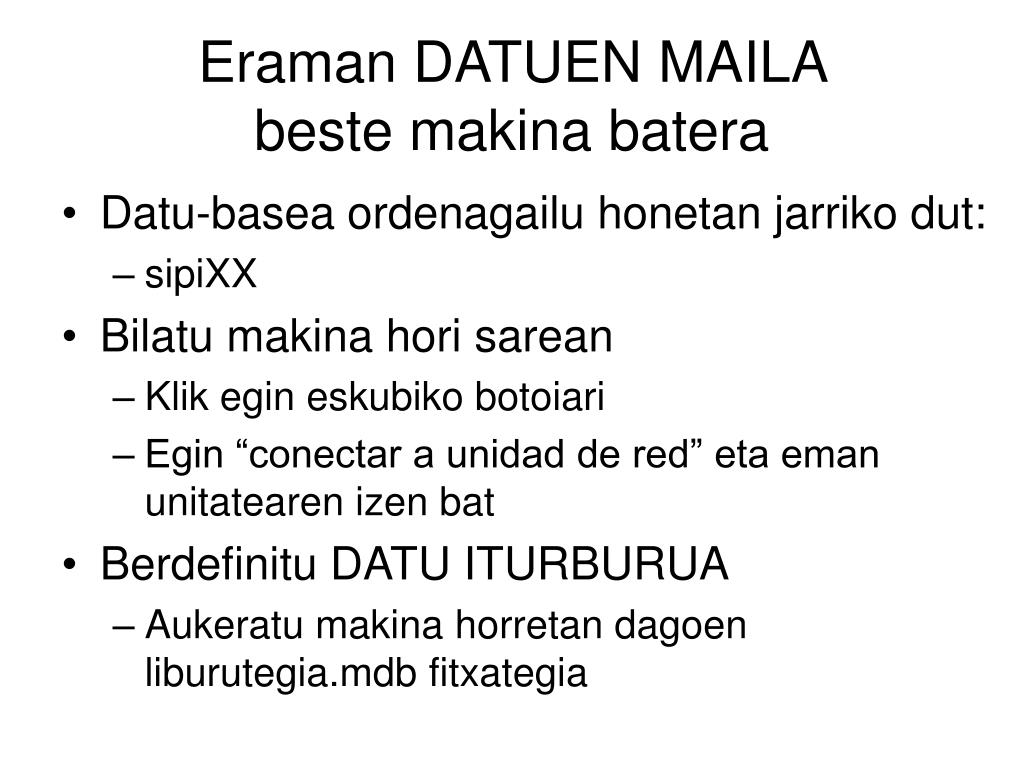

Eraman datuen maila beste makina batera

Eraman DATUEN MAILA beste makina batera


Eraman datuen maila beste makina batera1

Eraman DATUEN MAILA beste makina batera

  • Datu-basea ordenagailu honetan jarriko dut:

    • sipiXX

  • Bilatu makina hori sarean

    • Klik egin eskubiko botoiari

    • Egin “conectar a unidad de red” eta eman unitatearen izen bat

  • Berdefinitu DATU ITURBURUA

    • Aukeratu makina horretan dagoen liburutegia.mdb fitxategia

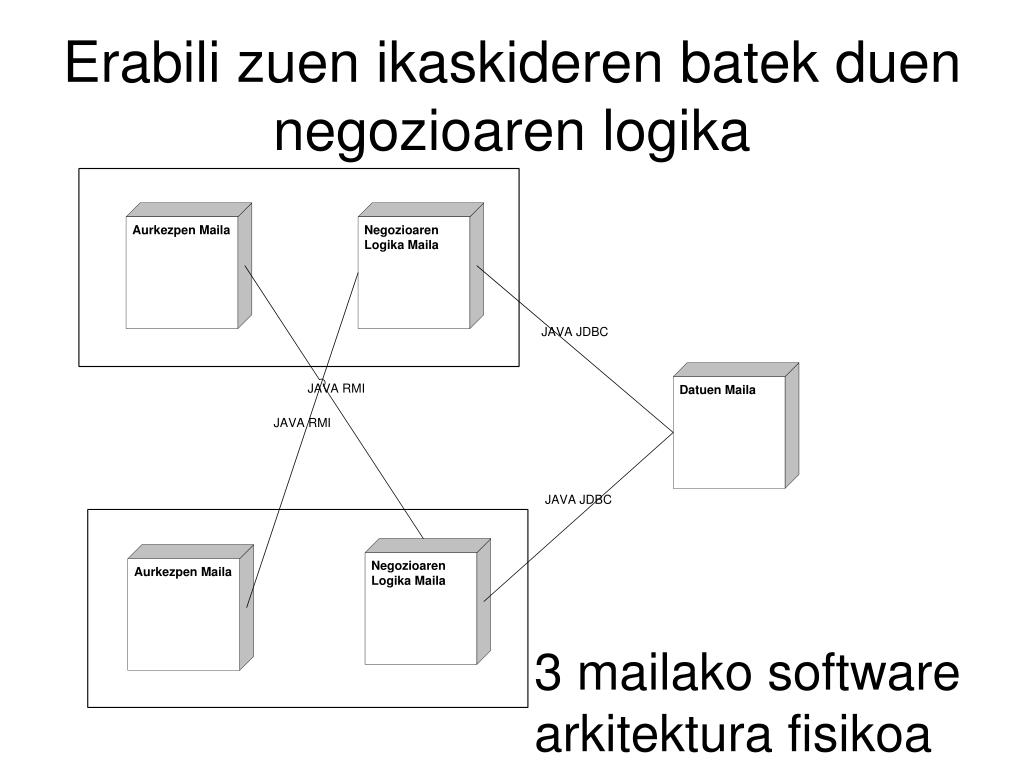

Erabili zuen ikaskideren batek duen negozioaren logika

Erabili zuen ikaskideren batek duen negozioaren logika

3 mailako software arkitektura fisikoa

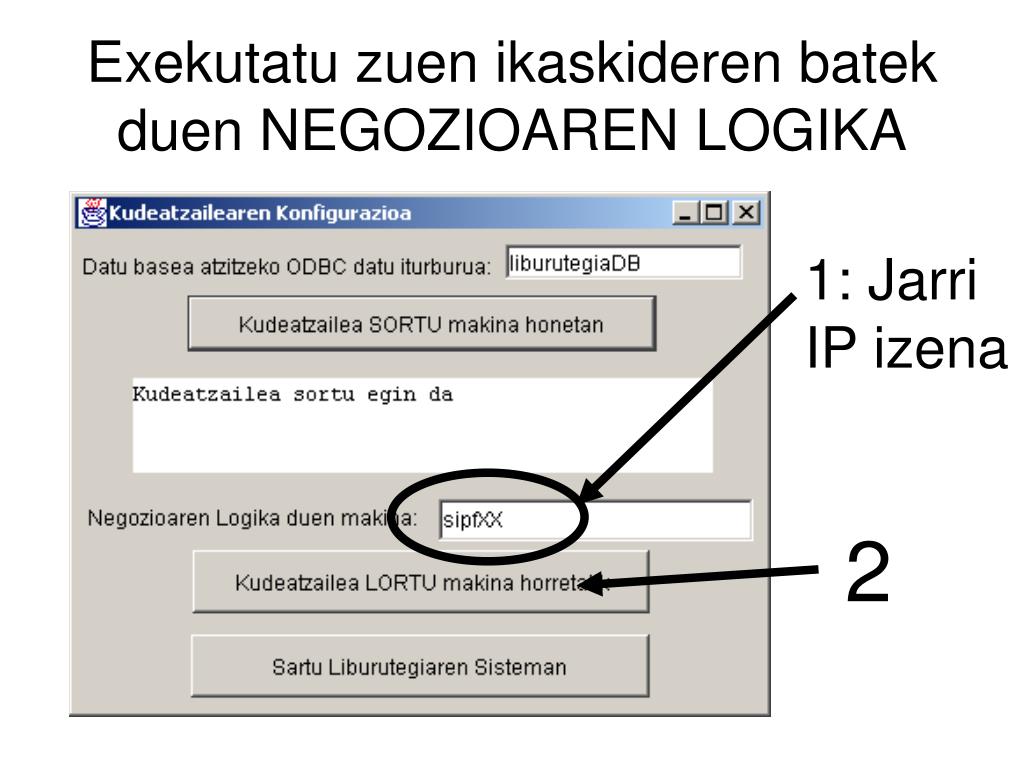

Exekutatu zuen ikaskideren batek duen negozioaren logika

Exekutatu zuen ikaskideren batek duen NEGOZIOAREN LOGIKA

1: Jarri IP izena

2

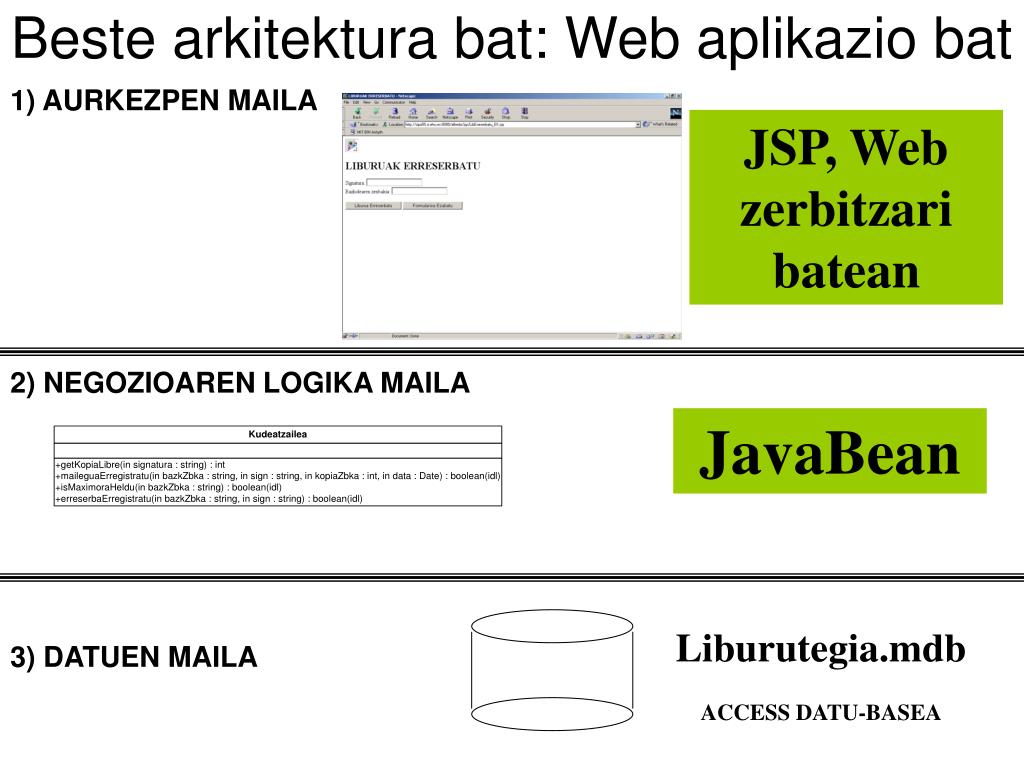

Beste arkitektura bat web aplikazio bat

Beste arkitektura bat: Web aplikazio bat

1) AURKEZPEN MAILA

JSP, Web zerbitzari batean

2) NEGOZIOAREN LOGIKA MAILA

JavaBean

Liburutegia.mdb

ACCESS DATU-BASEA

3) DATUEN MAILA


Beste arkitektura bat web aplikazio bat1

Beste arkitektura bat: Web aplikazio bat

  • Web zerbitzari honetan:

    http://sipx55.si.ehu.es:8080/alfredo/jsp/

  • Exekutatu honako JSPa

    LibErreserbatu_EK.jsp

    ZORITXARREZ, teknologia hau ez dugu ikusiko irakasgai honetan

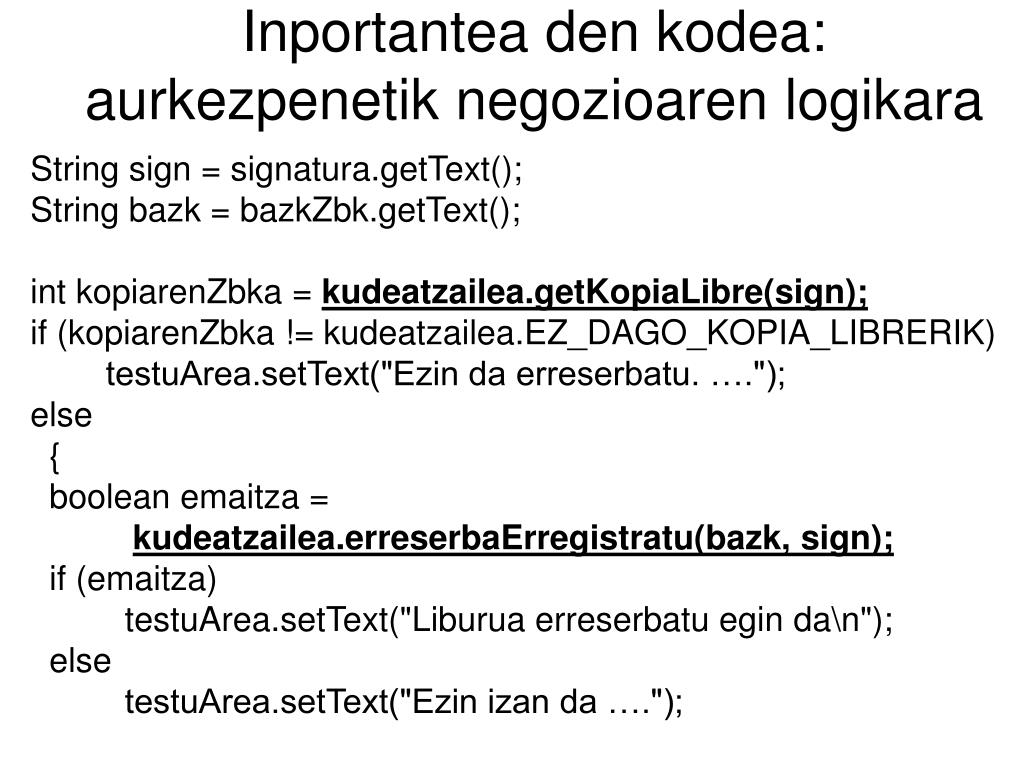

Inportantea den kodea aurkezpenetik negozioaren logikara

Inportantea den kodea: aurkezpenetik negozioaren logikara

String sign = signatura.getText();

String bazk = bazkZbk.getText();

int kopiarenZbka = kudeatzailea.getKopiaLibre(sign);

if (kopiarenZbka != kudeatzailea.EZ_DAGO_KOPIA_LIBRERIK)

testuArea.setText("Ezin da erreserbatu. ….");

else

{

boolean emaitza =

kudeatzailea.erreserbaErregistratu(bazk, sign);

if (emaitza)

testuArea.setText("Liburua erreserbatu egin da\n");

else

testuArea.setText("Ezin izan da ….");

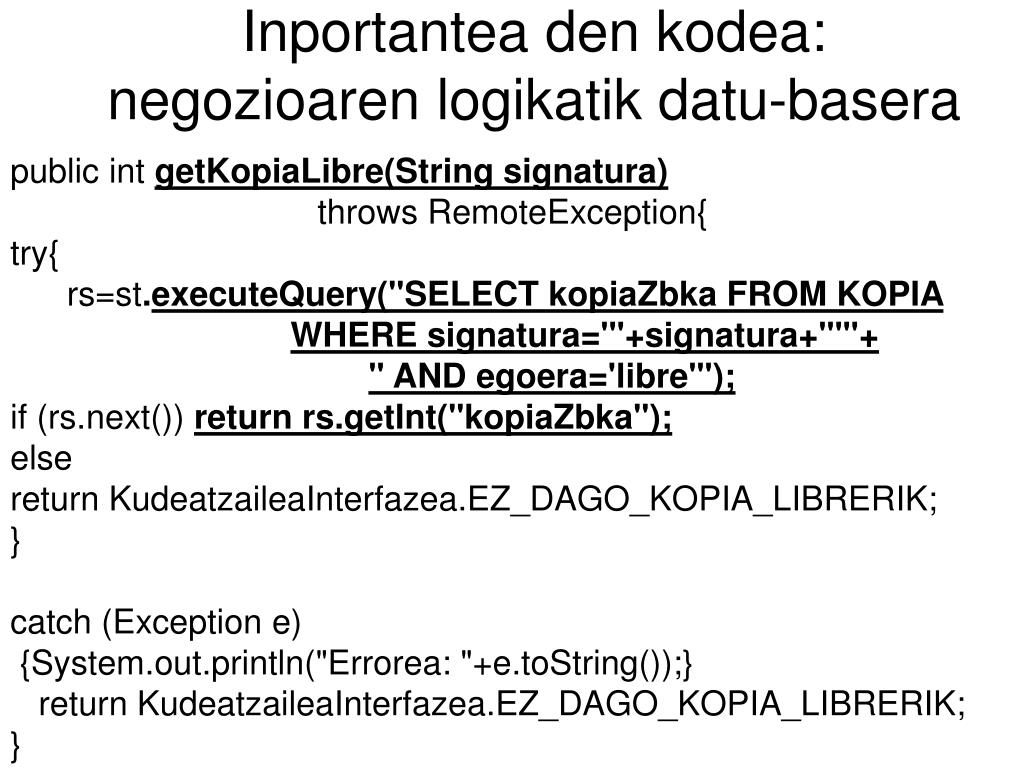

Inportantea den kodea negozioaren logikatik datu basera

Inportantea den kodea: negozioaren logikatik datu-basera

public int getKopiaLibre(String signatura)

throws RemoteException{

try{

rs=st.executeQuery("SELECT kopiaZbka FROM KOPIA WHERE signatura='"+signatura+"'"+

" AND egoera='libre'");

if (rs.next()) return rs.getInt("kopiaZbka");

else

return KudeatzaileaInterfazea.EZ_DAGO_KOPIA_LIBRERIK;

}

catch (Exception e)

{System.out.println("Errorea: "+e.toString());}

return KudeatzaileaInterfazea.EZ_DAGO_KOPIA_LIBRERIK;

}

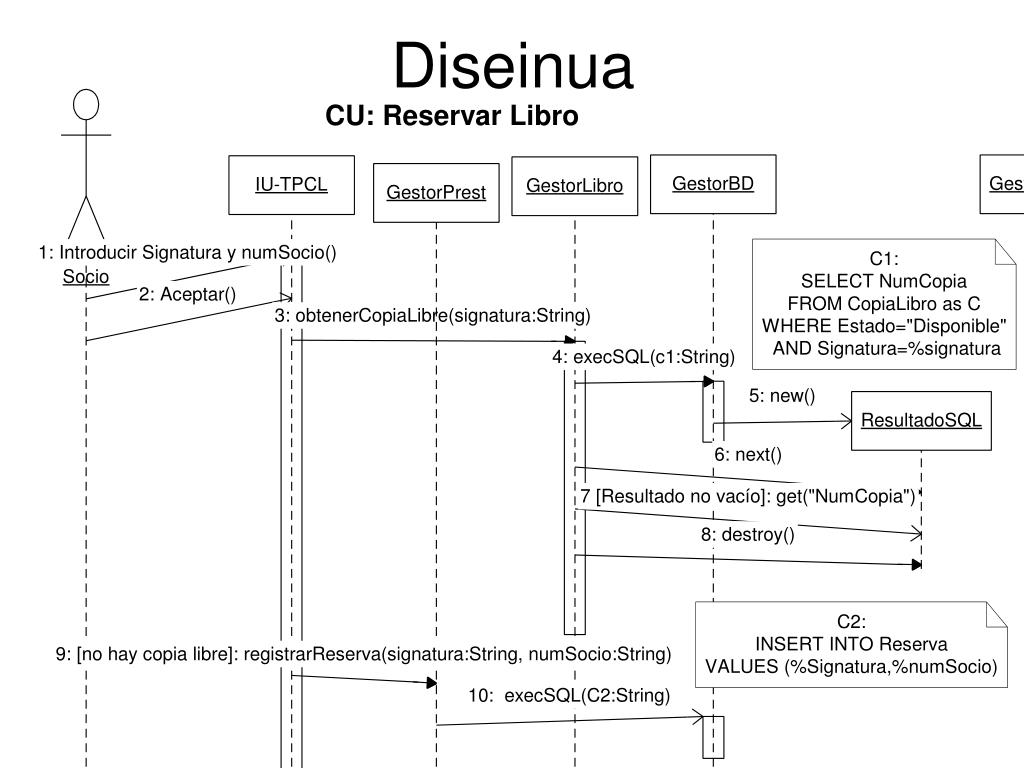

Diseinua

Diseinua


  • Login
