Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

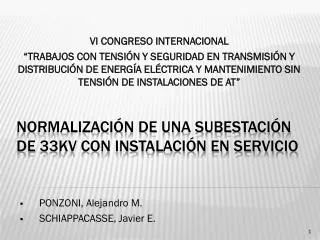

VI Congreso internacional

“Trabajos con tensión y seguridad en transmisión y distribución de energía eléctrica y mantenimiento sin tensión de instalaciones de at”

NORMALIZACIÓN DE UNA SUBESTACIÓN DE 33Kv CON INSTALACIÓN EN SERVICIO

  • PONZONI, Alejandro M.

  • SCHIAPPACASSE, Javier E.


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Objetivo:

Brindar una solución técnica para realizar una modificación en la configuración del esquema eléctrico de una subestación transformadora de 33/13,2kV, sin realizar corte de suministro de energía a los usuarios de la red.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Se pretende aumentar la seguridad y operatividad de una SET 33/13,2kV y su red asociada, mediante el reemplazo de un seccionador fusible en 33kV, utilizado para protección del transformador, por un equipo integral de protección, medición e interrupción establecido en un reconectador automático.

Para llevar a cabo la tarea, se ha desarrollado un método que utiliza técnicas de trabajo con tensión, permitiendo de esta manera, mantener las instalaciones energizadas y en servicio durante todo el desarrollo de la misma.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Situación Actual:

La SET 33kV se encuentra emplazada en la zona rural del municipio de Estancia Grande, provincia de Entre Ríos.

La misma es operada y mantenida por la Cooperativa Eléctrica y Otros Servicios de Concordia Ltda.

Desde ésta, se abastece con energía eléctrica a la zona urbana y rural de Estancia Grande, Calabacillas, Puerto Yeruá, etc. mediante líneas de 13,2kV.

La subestación a intervenir, es alimentada desde la Estación Transformadora Concordia (ENERSA), a través de una línea aérea radial en 33kV.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Descripción de la instalación :

La SET consta de las siguientes instalaciones:

  • Un campo de transformación de 33/13,2kV.

  • Dos campos de salida de línea en 13,2kV

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Descripción de los equipos a instalar:

  • Un reconectador automático, 38kV – 630A, de alta capacidad de ruptura, con telecontrol y telemetría vía radio UHF, montado sobre una estructura metálica apoyada sobre un pórtico de H°A° existente.

  • Una terna de descargadores de sobretensión para 30kV – 10kA, adosados sobre la carcasa del reconectador (lado acometida).

  • Conductor desnudo de aluminio de 70mm² de sección para la interconexión entre equipos.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Descripción de los elementos auxiliares a utilizar.

  • Un bypass provisorio, constituido por una terna de conductores aislados unipolares XLPE de 33kV, 1x95mm² de sección, categoría I.

  • Dos prensacables de madera con abrazadera para poste, para fijar los cables del bypass a las estructuras existentes.

  • Una terna de seccionadores fusibles tipo Kearney de 63A.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Metodología de Trabajo.

Para realizar los trabajos sin efectuar corte del suministro, se requiere utilizar técnicas de trabajo con tensión. Particularmente se desarrollará un método de trabajo “A contacto” o “Mano enguantada”.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Descripción de las tareas:

  • Tendido de un bypass provisorio.

  • Montaje de un seccionador fusible provisorio.

  • Conexión del bypass.

  • Cierre del seccionador fusible provisorio, y verificación de la corriente por el bypass.

  • Apertura del seccionador a cuernos.

  • Aplicación de las cinco reglas de oro.

  • Desmontaje de conductores de vinculación entre equipos.

  • Desmontaje del seccionador fusible existente.

  • Montaje del reconectador y descargadores.

  • Conexión de conductores de vinculación entre equipos.

  • Cierre del seccionador a cuernos.

  • Cierre del reconectador y verificación de corriente por el mismo.

  • Apertura del seccionador fusible provisorio.

  • Desmontaje del bypass y del seccionador provisorio.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Corte de la SET

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Personal y habilitaciones requeridas para la tarea:

Todo el personal seleccionado para TcT deberá estar específicamente habilitado:

  • Un (1) Jefe de trabajoMT3

  • Dos (2) Operarios para TCTMT1

    - Dos (2) Operarios auxiliaresMT1

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Procedimiento

Preparación y verificación de las herramientas a utilizar:

  • Se descargan todas las herramientas.

  • Se colocan las pértigas sobre trípodes, se las limpia, y luego se verifican mediante el probador de pértigas.

  • Se realizan los ensayos pertinentes a los guantes y mangas aislantes; limpieza, inspección visual y prueba de inflado. También se realiza una inspección visual y limpieza de los cobertores y mantas aislantes a utilizar.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Armado del bypass

  • Se extienden los tres cables unipolares sobre el suelo, en forma paralela a los conductores existentes y ubicados de tal forma que permita un correcto desarrollo de las tareas.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se montan los elementos de sujeción y se instalan los conductores del bypass .

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se protege la zona de trabajo colocando cobertores aislantes sobre los conductores de vinculación entre los descargadores y el transformador.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Posteriormente, se arma un andamio aislado de 3m de largo x 1m de altura, y se lo ubica entre el transformador de potencia y el soporte de los descargadores.

  • Utilizando el método “A Contacto” se instalan tres seccionadores fusibles provisorios sobre la estructura soporte de los descargadores.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se conecta el bypass sobre el borne inferior se cada seccionador provisorio (sin tensión).

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • A continuación, se limpia la zona de contacto y luego se conecta el extremo superior de cada seccionador fusible a la fase correspondiente.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Para la conexión del otro extremo del bypass, se arma un segundo andamio aislante, de 3m de largo x 0,50m de altura, ubicado entre el seccionador a cuernos y el soporte de acometida subterráneo.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se protege la zona de trabajo, colocando cobertores aislantes sobre las partes del seccionador, aisladores y estructura soporte.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se limpia la zona donde se realizará la conexión de bypass, utilizando un cepillo de acero.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Un operario, desde el nivel del suelo, con ayuda de una pértiga con mordaza, coloca uno de los conductores del bypass en la posición de conexión. El otro operario, trabajando a contacto, procede a realizar la conexión.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se cierra el seccionador fusible provisorio, estableciendo de esta manera la conexión del bypass.

  • Se mide la corriente que circula en cada fase, por ambos circuitos.

    Se verifica que dichas corrientes sean iguales.

    De esta manera, se asegura la correcta colocación de los contactos del bypass.

  • Se abre el seccionador a cuernos, quedando establecido el camino de la corriente solo a través del bypass.

    Luego se coloca un enclavamiento mecánico (candado).

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Retiro del seccionador fusible existente.

  • Se arma un andamio aislado de 3m de largo x 1,50m de altura, y se lo ubica entre la estructura soporte de los descargadores y la del seccionador fusible.

  • Se protege la zona de trabajo.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Un operario trabajando a distancia, sostiene el conductor de fase con una pértiga.

    El operario que trabaja a contacto corta dicho cable.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se mantiene elevado al conductor desenergizado, mientras se verifica la ausencia de tensión con un probador.

  • Se conecta un puente de PAT provisorio, cumpliendo con las 5 reglas de oro (Abrir – bloquear – verificar – aterrar - delimitar) para trabajar sin tensión.

  • Se deposita el conductor cuidadosamente en el suelo, sin quitar la conexión a tierra.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se procede a la desvinculación de los conductores entre seccionador Kearney y el seccionador a cuernos.

    Operación que se realiza sin tensión, cumpliendo de las 5 reglas de oro.

  • Se desmonta el seccionador Kearney y la parte metálica de su estructura soporte.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Instalación del reconectador:

  • Sobre el portico de H°A° existente, se instala la estructura soporte del reconectador.

  • Luego, se instala el reconectador.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se instala un terna de descargadores de sobretensión, montada sobre la carcasa del reconectador.

  • Se instala el gabinete de comando y protecciones.

    Luego, personal especializado realiza las conexiones de la alimentación, comando, disparos y realiza pruebas de operatividad y funcionalidad.

  • Se realizan las conexiones de los conductores desnudos de MT. Primeramente, se instalan los conductores entre el reconectador y el seccionador a cuernos, sin tensión, por lo que deben verificarse el cumplimiento las 5 reglas de oro.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se realiza la conexión hacia los descargadores, trabajo que se realiza con tensión.

  • Para ello, se desconecta el conductor del descargador y se reemplaza el morseto de sujeción existente por un terminal a compresión.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Normalización de la instalación

  • Una vez finalizadas dichas tareas, se procede a la normalización de la instalación.

  • Comenzando por retirar las PAT de los conductores entre el reconectador y el seccionador.

  • Luego, se cierra el seccionador a cuernos, previo a retirar el candado.

  • Se cierra el reconectador en forma manual.

    Estableciéndose un nuevo camino conductivo a través del mismo.

  • Se mide la corriente que circula por ambos circuitos. Se verifica que dichas corrientes sean iguales.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se abren los seccionadores Kearney provisorios, interrumpiendo la corriente a través del bypass.

  • Trabajando a contacto, se desconecta cada conductor del bypass del seccionador a cuernos. Quedando desenergizado el bypass.

  • A continuación, se procede a desconectar los conductores de los seccionadores provisorios.

  • Se retiran todos los elementos aislantes de protección.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

  • Se retira el soporte del seccionador provisorio.

  • Se desmontan los prensacables y se recoge el cable del bypass.

  • Se desarman los andamios.

  • Se limpian las herramientas utilizadas y se las guarda ordenadamente en sus respectivos lugares.

  • El Jefe de trabajo se asegura que no haya personal en el interior de la SET e informa al OCOR la finalización de los trabajos.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

Conclusión:

El trabajo muestra que se pueden aplicar técnicas de trabajos con tensión para realizar mantenimiento en subestaciones transformadoras de MT sin producir interrupción del suministro de energía eléctrica, evitando dificultades técnicas y pérdidas económicas importantes en su zona de influencia.

Normalización de SET 33kV con instalación en servicio


Normalizaci n de una subestaci n de 33kv con instalaci n en servicio

GRACIAS POR SU ATENCIÓN
