Presentation Transcript

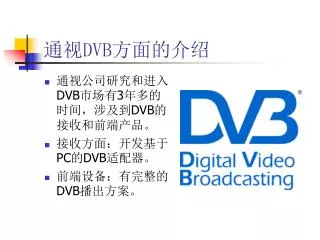

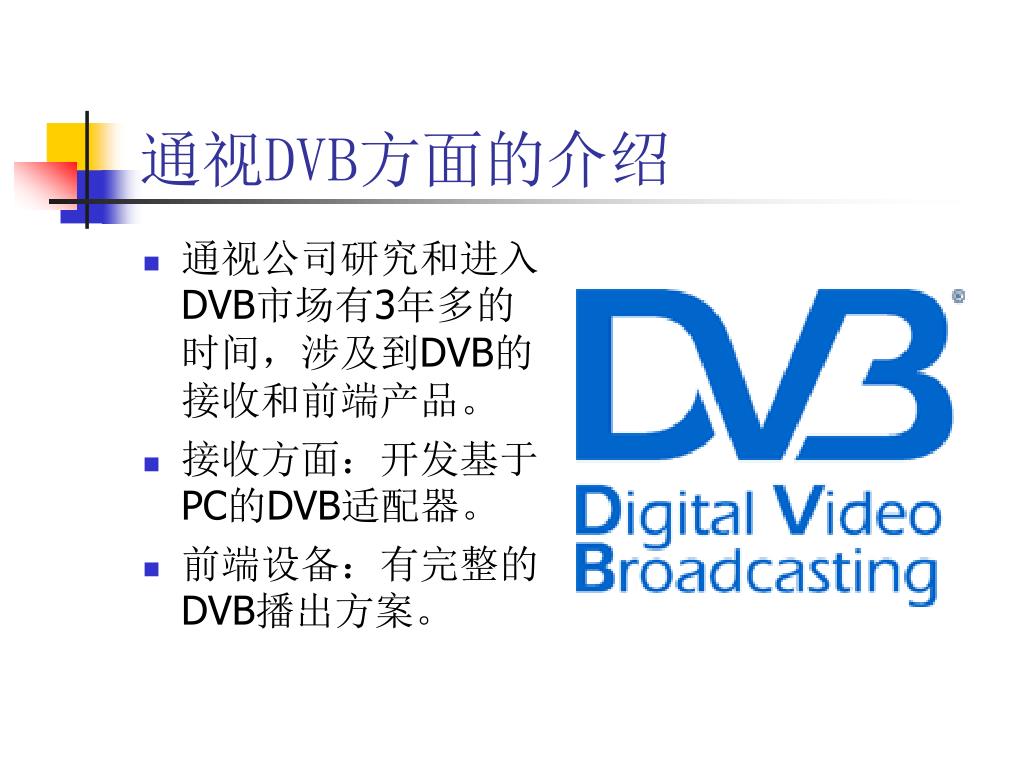

通视DVB方面的介绍

  • 通视公司研究和进入DVB市场有3年多的时间,涉及到DVB的接收和前端产品。

  • 接收方面:开发基于PC的DVB适配器。

  • 前端设备:有完整的DVB播出方案。


通视DVB接收

DVB-S型接收卡

DVB-C型接收卡

  • 符号率 <7MSPS

    支持16QAM,32QAM,64QAM,128QAM,256 QAM

    PID可达1024

    PCI2.1

    支持MPEG2,MPEG1视音频节目

    支持ETSI EN301 192 V1.2.1 IP数据

  •  一体化的DBS调谐器,符号率1~45MSPS 输入频率900~2150MHz,支持SCPC与MCPC

    PID可达1024

     PCI2.1

     支持MPEG2,MPEG1视音频节目

     卫星IP数据流及MPEG4接收

     防雷击及过流保护


Dvb c
通视DVB/C前端设备

  • 提供系统级、高性价比的前端设备,有完整的播出端解决方案。

  • 目前有四款不同功能的调制器和一个封装器:QAM-B型,QAM-M型QAM-S型,QAM-P型,以及DVB-IP封装器。


Dvb c 1
通视DVB/C前端设备介绍-1

  • QAM-B型 标准QAM调制器输入接口:DVB-ASI, DVB-SPI各一路

  • QAM-M型 复用QAM调制器输入接口:DVB-ASI, DVB-SPI,多路输入 支持多路TS流复用成一路TS经QAM调制输出

  • QAM-S型 卫星转发QAM调制器卫星输入:标准F头,950-2150MHz,1-45MSPS支持DVB-S转换到DVB-C支持指定PID过滤


Dvb c 2
通视DVB/C前端设备介绍-2

  • QAM-P型 多功能QAM调制器 卫星输入:标准F头, 950~2150MHz, 1~45MSPS输入接口:DVB-ASI, DVB-SPI, 多路输入 支持本地TS流复用入卫星DVB-S TS流, 单路射频输出 支持DVB-S转换到DVB-C支持指定PID过滤

  • DVB-IP型 DVB-IP封装器 输入接口:RJ45输出TS流:DVB-ASI,DVB-SPI符合ETSI EN301 192 V1.2.1标准 支持远程管理


通视DVB前端系统
