ASAMBLĂRI NITUITE

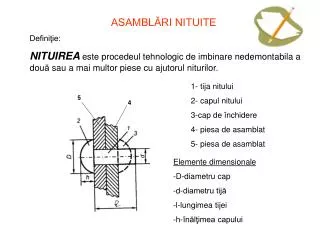

1. ASAMBLĂRI NITUITE Definiţie: NITUIREAeste procedeul tehnologic de imbinare nedemontabila a două sau a mai multor piese cu ajutorul niturilor. 1- tija nitului 2- capul nitului 3-cap de închidere 4- piesa de asamblat 5- piesa de asamblat 5 4 Elemente dimensionale -D-diametru cap -d-diametru tijă -l-lungimea tijei -h-înălţimea capului

2. DOMENIU DE UTILIZARE Imbinările nituite sunt folosite la: • Asamblări supuse la sarcini vibratorii • Asamblarea metalelor greu sudabile • Asamblări de profile pentru constructii metalice • Asamblări de piese confecţionate din materiale diferite.

4. CLASIFICAREA ASAMBLĂRILOR NITUITE: După modul de execuţie: Manuală Mecanică După temperatura la care se executa nituirea Nituire la cald; Nituire la rece eclisă După modul de aşezare a tablelor asamblate: Nituire prin suprapunere Nituire cap la cap cu eclisă

5. După numărul de rânduri: • Nituire pe un rând • Nituire pe două rânduri • - în linie • - in zig-zag • După destinaţia nituirii: • Nituirea de rezistentă • Nituirea de etanşare • Nituirea de rezistenţă-etanşare

6. NITUIREA : Operaţia de batere a capului de închidere şi formarea lui prin deformare plastică. • Metode de nituire: • Nituiri manuale • Nituiri mecanice • Nituiri speciale • Capsarea

7. A. NITUIREA MANUALĂ

9. B.NITUIREA MECANICĂ • Operaţiade nituire se execută folosind maşini specializate care realizează capul de închidere prin: • Ciocănire • Presare • Rulare • AVANTAJE: • Nituirea se face mai repede • Refularea materialului se face mai bine • Gaura de nit se umple mai bine • Creşte rezistenţa nituirii • Scad costurile şi creşte productivitatea

11. C.NITUIRI SPECIALE DEFINIŢIE: Sunt nituirile ce se execută fără a folosi contracăpuitor. Operaţia se realizează pe o singură parte a ansamblului. UTILIZĂRI: piese metalice şi nemetalice piese din table subţiri 1.NITUIREA CU NITURI EXPLOZIVE Caracteristici: Nitul este introdus în gaură şi încălzit cu un ciocan electric până la 120˚C Capul de închidere se va forma prin explozia încărcăturii explozive din capul tijei

12. 2.NITURI CU TIJA DUBLA Pentru realizarea nituirii se foloseşte un cleşte de mână , care trage forţat tija interioară , care deformează capul nitului. La finalul operaţiei tija interioară se rupe într-o zonă de rezistenţă minima .

13. 4. CAPSAREA • DEFINIŢIE: • - este operaţie asemănătoare nituirii , cu deosebirea că este folosită la materiale nemetalice (carton, materiale plastice, textile şi piele) • TIPURI DE CAPSE : • de asamblare • de trecere

14. CONTROLUL NITUIRII • În cadrul operaţiei de control se urmăreşte: • gaura de nit să fie umplută cu material • să nu existe joc între table • capul de nit să nu prezinte bavuri • piesele să nu prezinte deformaţii • capul de închidere să nu prezinte fisuri sau rupturi • capul de nit să fie complet format • capul de nit să nu fie dezaxat • capul de nit să adere la suprafaţa tablelor

15. DEFECTELE CARE POT SĂ APARĂ LA NITUIRE. • Cap de închidere înclinat • Cap de închidere deplasat • Cap de închidere prea mic din cauza tijei scurte • Cap de închidere deformat,cu fisuri • Nit strâmb- dezaxat • Table deformate la nituire

16. NORME DE TEHNICA SECURITĂŢII MUNCII • Pentru evitarea accidentelor, în timpul nituirii se vor respecta următoarele reguli: • Piesele de nituit să nu prezinte bavuri • Folosirea ochelarilor de protecţie pentru protejarea ochilor de evantualele aşchii • Dacă de execută nituire la cald, se va folosi echipament de protecţie (costum de piele, mănuşi, încălţăminte de protecţie), iar întroducerea niturilor se va face cu ajutorul cleştilor • Când se demontează două piese nituite sau când se înlocuiesc niturile defecte , tăierea capului de nit se va face în faţa unui ecran de protecţie
