  1. Ultraljudför avbildning och dopplermetod • Detaljer • Temporal upplösning • Kvalité

  2. Glöm elektromagnetiska vågor… • Ljudvågor – mekanisk energi

  3. Till skillnad från EM-vågor: • Behöver medium för att fortplanta sig • Högre dämpning vid högre frekvenser

  4. Olika ljudhastigheterGenomsnitt 1450 m/s i människokroppen

  5. 20 kHz < Ultraljud • För medicinsk avbildning: 2-10 MHz • Varför så hög frekvens? • Undvika diffraktion så mkt som möjligt • Bättre axial upplösning (återkommer till det)

  6. Diffraktion Hög diffraktion Låg diffraktion

  7. Viktigastefenomenet för avbildning

  8. Olika dämpning vid olika frekvenser

  9. ”Curvilinear array transducer”

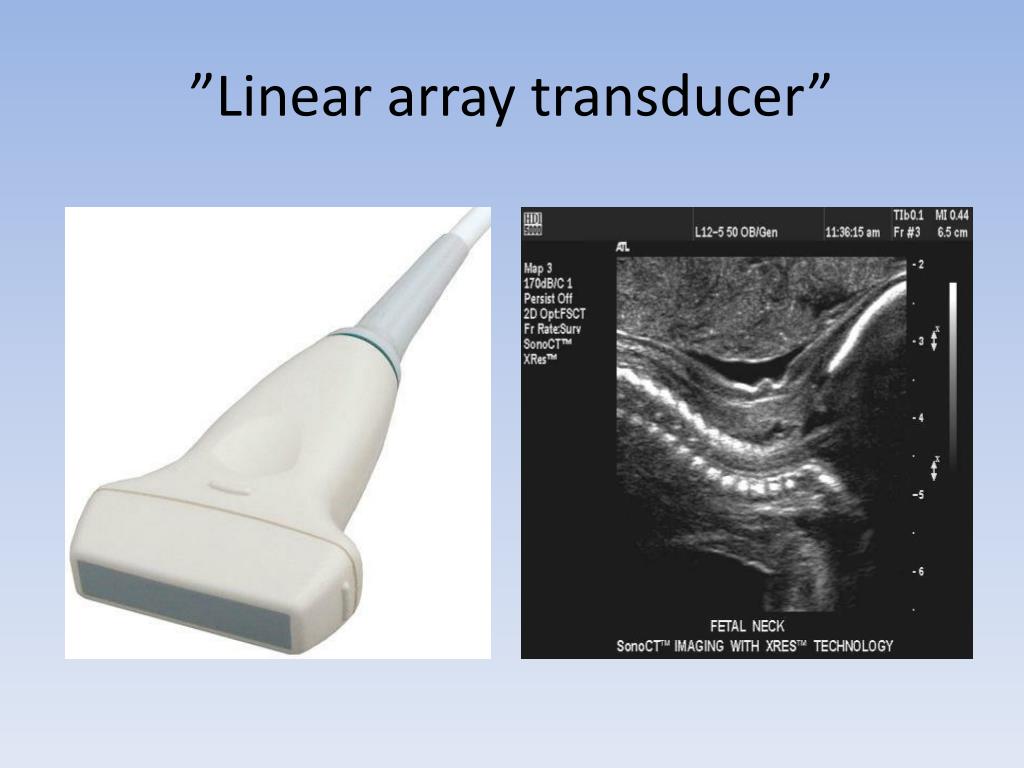

  10. ”Linear array transducer”

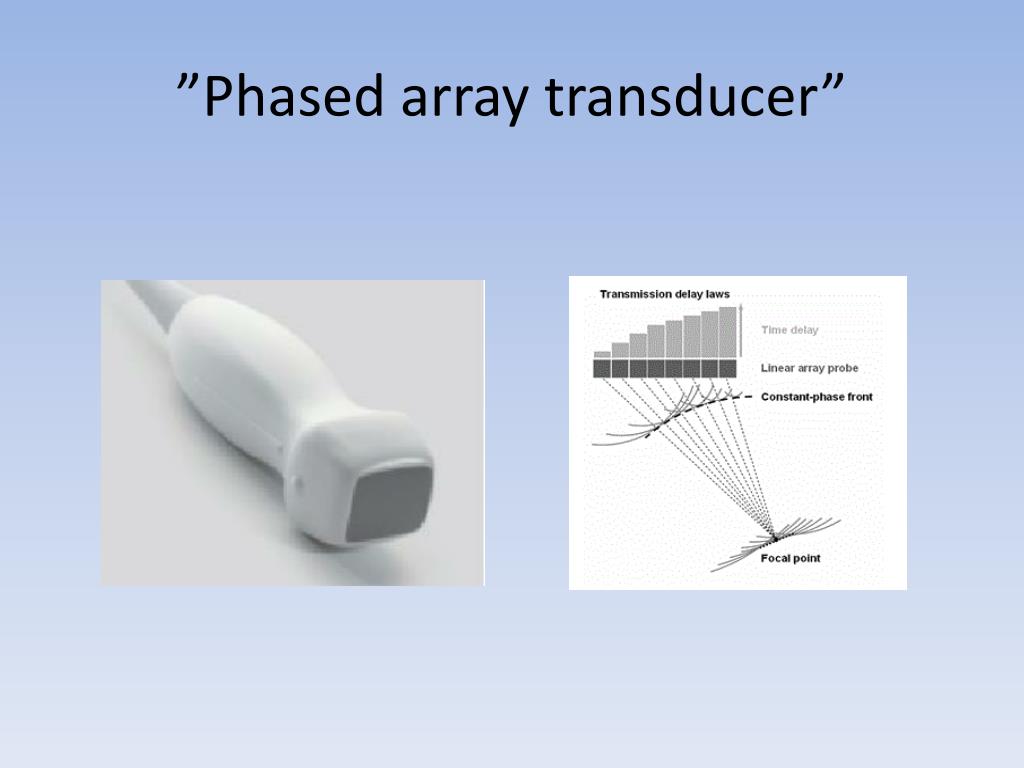

  11. ”Phased array transducer”

  12. Transducer(GE produkt)

  13. 3D

  14. Systemet

  15. Olika antal element

  16. Sändning och mottagning

  17. Tidsfördröjning

  18. Fokus

  19. Detaljer i de tre dimensionerna Axial z Impulslängd = b Lateral x Diameter = d ”Elevational” y Beror på höjden av elementen

  20. Temporal upplösning (framerate) • Hur snabbt bilderna byggs upp • Normalt 10-30 per sekund • där = antal punktlinjer • = anskaffningstiden för varje linje • = djupet (cm)

  21. Kvalite beror på • Val av transducer (frekvenser, antal element, beamforming) • Förstärkning och TGC/DGC (time/depth gain compensation) • Dynamiskt spann av gråskalan • Intensiteten på utsänd puls – ökar SNR -Noise rejection ratio

  22. Harmonic Imaging

  23. Doppler: • c = 1450m/s • 24b/pixel

  24. Olika mätmetoder • Pulsad • Kontinuerlig • Duplex • Colour • Power

  25. Kontinuerlig Doppler

  26. Pulsad doppler

  27. Fördelar/Nackdelar med ultraljud • Fördelar • Oskadlig strålning • Relativt billig • Enkel att använda • Snabbare algorithmer när datorkraften utvecklas • Nackdelar • Svårt att mäta vid djupa djup • Inte lika bra bilder som vid röntgen och MR

  28. Ekonomi • Stationära • 2 miljoner kr • Laptop system • 800 000 kr • Mobila (GE) • 60 000 kr

  29. Bildkällor • 1: http://miac.unibas.ch/PMI/04-BasicsOfUltrasound.html#(20) • 2: http://moodleshare.org/course/view.php?id=7 • 3: http://www.physicsclassroom.com/class/sound/u11l1a.cfm • 4: http://miac.unibas.ch/PMI/04-BasicsOfUltrasound.html • 5: Maria Lindén, P Å Öberg. JacobsonsMedicinoch Teknik.2006. • 7: https://en.wikipedia.org/wiki/Diffraction • 8: http://www.ndt-ed.org/GeneralResources/Formula/UTFormula/ultrasonicFormula.htmhttp://www.usra.ca/generationofimage.phphttp://miac.unibas.ch/PMI/04-BasicsOfUltrasound.html#(50) • 9:http://miac.unibas.ch/PMI/04-BasicsOfUltrasound.html#(50) • 10:http://www.medicalexpo.com/prod/telemed-medical-systems/convex-arrays-ultrasound-transducers-70298-545525.htmlhttp://emedicine.medscape.com/article/372582-overview • 11:http://www.medicalexpo.com/prod/telemed-medical-systems/linear-arrays-ultrasound-transducers-70298-545527.htmlhttp://www.trimai.com/products/ultrasound.html • 12: http://www.bercli.net/index_files/NDT_NDI_NDE_publications_by_BERCLI.htm • 13: Egen tagen bild på en GE ägd produkt • 14: P L Allan, G M Baxter, M J Weston. Clinical Ultrasound 3rd Edition. 2011. • 15: J T Bushberg, J A Seibert, E M Leidholdt, JR. J M Boone. The Essential Physics of Medical Imaging. 2001. • 16: http://www.olympus-ims.com/en/ndt-tutorials/transducers/pa-beam/steering/ • 17: http://belley.org/US/lesson01/objective08/objective08.htm • 18:http://medim.sth.kth.se/hl1002/kursmaterial/__MO-Ultraljud-givare-och-moder-2008.pdf • 19: http://www.biosono.com/ • 20:J T Bushberg, J A Seibert, E M Leidholdt, JR. J M Boone. The Essential Physics of Medical Imaging. 2001. • 21: http://emedicine.medscape.com/article/372582-overview • J T Bushberg, J A Seibert, E M Leidholdt, JR. J M Boone. The Essential Physics of Medical Imaging. 2001. • 22:http://emedicine.medscape.com/article/372582-overview • 23: J T Bushberg, J A Seibert, E M Leidholdt, JR. J M Boone. The Essential Physics of Medical Imaging. 2001. • 24: http://rsfs.royalsocietypublishing.org/content/early/2011/05/06/rsfs.2011.0017/F2.expansion.html • 25: http://www.veincare.se/ • 26: P L Allan, G M Baxter, M J Weston. Clinical Ultrasound 3rd Edition. 2011. • 27: J T Bushberg, J A Seibert, E M Leidholdt, JR. J M Boone. The Essential Physics of Medical Imaging. 2001.

  30. Fråga på!
