  1. 光缆线路工程基础 技术交流 华信邮电咨询设计研究院有限公司传输设计院

  2. 一、光纤通信概论 二、光纤、光缆与器件 三、线路系统简介 四、光缆线路工程设计 五、光缆线路施工 六、光缆线路维护 目 录

  3. 一、概 论 1、光纤通信简史 光纤通信是以激光为信息载体，以光纤为传输介质的通信方式。 光纤通信技术是近30多年迅猛发展起来的高新技术；它的诞生和发展，给世界 通信技术带来了划时代的革命。 1966年美籍华裔科学家高锟提出光纤通信概念。 1970年美国CORNING公司首次研制出阶跃折射率多模光纤，波长630nm处的衰减系数小于20dB/km。同年，贝尔实验室研制出室温下连续工作的激光器。 1972年，随着光纤制备工艺的提高，将梯度折射率多模光纤的衰减系数降至20dB/km。 1976年发现光纤的衰减在两个长波长区有：1310nm及1550nm两个窗口。美国西屋电器公司在亚特兰大进行了世界上第一个44.736Mbit/s传输110km的光纤通信系统现场试验。

  4. 1980年制出低衰减光纤，在1550nm的衰减系数为0.20dB/km接近理论值。与此同时，开发出适用于长波长地光源：激光器、发光管、光检测器。成缆、无源器件、测试仪表等技术日趋成熟。1981年以后，世界各发达国家将光通信技术大规模推入商用。历经近20年，光纤通信速率由1978年地45Mbit/s提高到目前地40Gbit/s。 我国自70年代初就已开始了光通信技术研究，1977年，武汉邮科院研制出中国第一根多模光纤，其在850nm地衰减系数为300dB/km。1979年建立了用多模短波长光纤进行的8Mbt/s、5.7km室内通信系统。1987年底，建成第一个国产长途光通信系统，由武汉－荆州，全长约250km，传输34Mbit/s。

  5. 1988年起，国内光纤通信系统的应用由多模光纤转为单模光纤。1991年，完成了第一条全国产化140Mbit/s合肥－芜湖长途直埋单模光纤光缆线路，全长150km。1993年建立全国产化上海至无锡的大容量565Mbit/s高速系统。1997年以后，部分厂家研制出622Mbit/s、2.5Gbit/s及其波分复用系统。我国光纤光缆生产企业：制棒拉丝成缆：长飞、富通买棒拉丝：上海朗讯、南京华新藤仓、深圳特发、成都中住、西古、富通昭和。光缆生产企业：接近200家。1988年起，国内光纤通信系统的应用由多模光纤转为单模光纤。1991年，完成了第一条全国产化140Mbit/s合肥－芜湖长途直埋单模光纤光缆线路，全长150km。1993年建立全国产化上海至无锡的大容量565Mbit/s高速系统。1997年以后，部分厂家研制出622Mbit/s、2.5Gbit/s及其波分复用系统。我国光纤光缆生产企业：制棒拉丝成缆：长飞、富通买棒拉丝：上海朗讯、南京华新藤仓、深圳特发、成都中住、西古、富通昭和。光缆生产企业：接近200家。

  6. 2、光纤通信的特点(1)优点：传输频带极宽，通信容量很大传输衰减小，距离远信号串扰小，传输质量高抗电磁干扰，保密性好光纤尺寸小，重量轻，便于运输和敷设耐化学腐蚀，适用于特殊环境原材料资源丰富,节约有色金属2、光纤通信的特点(1)优点：传输频带极宽，通信容量很大传输衰减小，距离远信号串扰小，传输质量高抗电磁干扰，保密性好光纤尺寸小，重量轻，便于运输和敷设耐化学腐蚀，适用于特殊环境原材料资源丰富,节约有色金属 (2)缺点：光纤弯曲半径不宜过小光纤的切断和连接操作技术要求较高分路、耦合操作繁琐

  7. (3)光纤与电通信传输介质的特性比较及应用场合(3)光纤与电通信传输介质的特性比较及应用场合

  8. (4)光纤通信的及应用场合

  9. 光接收机 光发射机 光纤光缆 光电检测 放大恢复 输入 输出 调制 光源 电信号 电信号 光纤通信系统的基本构成 3、光纤通信系统由三大部分构成：发送设备、光纤光缆、接收设备。

  10. 4、光纤通信的传输窗口

  11. 5、有关光纤光缆的标准体系ITU-T、ISO、IEC、GB、YD相关标准内容查www.ptsn.net.cn6、光纤通信的发展趋势系统高速化、网络化光纤的长波长化光纤纤芯的高密化器件的集成化5、有关光纤光缆的标准体系ITU-T、ISO、IEC、GB、YD相关标准内容查www.ptsn.net.cn6、光纤通信的发展趋势系统高速化、网络化光纤的长波长化光纤纤芯的高密化器件的集成化

  12. 包层（n2） 纤芯（n1） D D为光纤纤芯直径或模场直径 125um 光纤的基本结构 二、光纤与光缆 1 、光纤 1.1光纤的基本知识 (1)光纤的结构 光纤由两种不同折射率的玻璃材料拉制而成。 D:多模纤芯的标称直径为50μm或62.5μm，单模光纤纤芯的标称模称直径为9～10μm。

  13. 松套管(PBT) 光纤 油膏 一次涂覆层 一次涂覆层 缓冲层 光纤 二次涂覆层 松套光纤 紧套光纤

  14. (2)光纤的分类 • 按光纤的材料分：石英光纤、塑料光纤(正在研究、试用阶段) • 按光纤剖面折射率分布分：阶跃型光纤、渐变型光纤见下图 • 按传输的模式分：多模光纤、单模光纤 • 按ITU-T建议分：G.651(渐变型多模光纤)、G.652(普通单模光纤)、 G.653(色散位移光纤DSF)、G.654(1550nm性能最佳光纤)、G.655 光纤(非零色散位移光纤)

  15. n2 n1 （a）阶跃型单模光纤 n2 n1 （b）阶跃型多模光纤 n2 N(r) （c）渐变型多模光纤 几种主要的光纤

  16. 名称 ITU-T IEC 非色散位移单模光纤 G652:A、B、C、D B1.1、B1.3 色散位移单模光纤 G653 B2 截止波长位移单模光纤 G654 B1.2 非零色散位移单模光纤 G655:A、B B4 色散补偿单模光纤 ITU-T与IEC命名对应关系

  17. n2   n1 1 2 阶跃型光纤的导光原理 1.2光纤的导光原理 n1为纤芯折射率 n2为包层折射率

  18. 1.3、单模光纤的主要参数 (1)几何特性：模场直径9～10μm，偏差小于10％；模场同心度误差不得大于1μm，实际商用小于0.5μm。 (2)弯曲损耗：宏弯损耗G.652在1550nm,100圈直径为60mm的光纤所增加的损耗不得大于1dB，G.655光纤不应大于0.5dB。 (3)衰减：表明了光纤对光能的传输损耗，是对光纤质量评定和确定光纤通信系统中继距离的重要依据。 衰减系数： α/L 与光纤长度无关。 产生衰减的原因：光吸收、光散射 常用光纤平均衰减： G.652光纤（B1.1） 1310nm波长: 衰减平均值≤0.36 dB/km 1550nm波长: 衰减平均值≤0.22 dB/km G.655光纤（B4） 1550nm波长: 衰减平均值≤0.22 dB/km P入 P出 α＝10lg (P入/P出)

  19. （4）色散 • 光纤数字通信中，由于光纤中的信号是由不同的频率成分和不同的模式成分来携带的，这些不同的频率成分和不同的模式成分的传输速率不同，从而引起色散。是影响光纤带宽，限制光纤传输容量的参数。采用色散补偿光纤来降低。 • 色散种类：模间色散（单模光纤无模间色散） 波长色散（材料色散、波导色散、折射剖面色散） • 色散表示方法：群时延差 • 常用光纤色散(系数) • G.652光纤（B1.1）: • （1）在1288～1339nm范围内色散系数不大于3.5 ps/nm.km • （2）1550nm波长的色散系数不大于18 ps/nm.km • G.655光纤（B4）:0.1ps/（nm.km）≤D（λ）≤10.0ps/（nm.km） L1 L2 t1 t2

  20. (5)截止波长： λcc • 单模 光纤通常存在某一波长，当所传输的光波长超过该波长时，光纤就只能传播一种模式(基模)的光，而在该波长之下，光纤可传输多种模式(包含高阶模)的光。 • 规定截止波长的目的：确保单模传输条件，防止模式噪声的影响。 • ITU-T已经定义了三种截止波长： • 长2m一次涂覆光纤的截止波长(带有28cm直径的环)； • 长22m成缆光纤的截止波长(带80cm直径的环和两端各1m的裸纤)； • 长2~20m跳线光缆的截止波长。 • 参考数据： • ITU-T G.652光纤在长2m光纤上的截止波长控制范围：1100～1280nm，在长 • 22m光缆上小于1260nm(满足一种指标即可)，G.655光纤未作规定，但应小于 • 1480nm。

  21. (6)光纤的机械特性 • 拉力强度：由光纤表面的微裂纹决定 筛选应力：0.69GPa • 静态疲劳：微裂纹、水分和一定的应力 • (7)光纤的非线性效应 • 在带有掺铒放大器密集波分复用大容量、超高速的光纤通信系统中，由于大的光功率引起信号与光纤的相互作用而产生各种非线性效应。 • 非线性效应种类： • 自相位调制效应(SPM) • 受激拉曼散射(SRS) • 四波混频(FWM)

  22. (8)偏振模色散(PMD) 在单模光纤传输中，光波的基模含有两个相互垂直的偏振态，以不同的速度传播，到达光纤另一端的时间差，即为PMD(ps/km1/2)。 产生原因：纤芯或包层的不对称性和玻璃表面的应力、外部应力、弯曲、扭曲等。 影响：10Gbit/s及更高速率系统，限制系统性能，脉冲展宽或造成过低的信噪比(SNR)。 参考数据：G.652A、G.652C、G.655A、G.655B四种光纤PMD值为0.5，G.652B、D、G.655C为0.2。 参考公式: 限制系统传输距离：Lmax=10000/(PMD*B)2------PMD单位ps/km1/2 ------B单位Gb/s 或1/(10*PMD *B)2------ PMD单位s/km1/2 ------B单位bit/s

  23. 1.4 光纤的规格代号 光纤规格代号由5个部分组成:光纤数目、光纤类别、 尺寸参数、传输性能(使用波长、损耗系数、模式带宽) 及适用温度。 (1)光纤数目:光缆中同类别光纤的实际有效数目的阿拉伯数字表示。 a bb cc 适用温度 模式带宽 损耗系数 使用波长 光纤主要尺寸参数 光纤类别 光纤数目

  24. (2)光纤类别的代号及其意义 J--------二氧化硅系多模渐变型光纤； Z-------二氧化硅系多模准突变型光纤； X-------二氧化硅纤芯塑料包层光纤； T--------二氧化硅多模突变型光纤； D-------二氧化硅系单模光纤； S-------塑料光纤。 (3)光纤主要尺寸参数 用阿拉伯数字以微米为单位表示多模光纤的芯径/包层直径或单模光纤 的模场直径/包层直径。 (4)传输性能代号 由使用波长、损耗系数及模式带宽的代号(a，bb，cc三组数字 代号)构成。用a表示使用波长代号，其阿拉伯数字代号规定如下： 1--------使用波长850nm区域，2---------使用波长1310nm区域，3-------- 使用波长1550nm区域。 bb表示损耗系数代号，cc表示模式带宽系数代 号(单模光纤无此项)。

  25. (5)适用温度代号及其意义 A--------适用于－40～＋40摄氏度； B--------适用于－30～＋50摄氏度； C--------适用于－20～＋60摄氏度； D---------适用于－5～＋60摄氏度； 例1：某光纤型号为J50/125(12008)C，说明光纤型号的意义。 J----多模渐变型，芯径50μm/包层125μm，工作波长0.85μm，损耗系数 2.0dB/km，带宽800MHz.km，环境温度为－20～＋60摄氏度。 例2：D9/125(208)C光纤，表示常规单模光纤，模场直径为9μm，包层 125μm，工作波长1.31μm，损耗系数0.8dB/km，环境温度为－20～＋60 摄氏度。

  26. 1.5单模光纤的选用 • 选用原则： • （1）工作波长因素 • G.652光纤在1550nm窗口衰减小，且具有EDFA供选用，但其在1550nm窗口色散大，不利于高速系统的长距离传输。 • G.653光纤在1550nm窗口色散为零，但其在波分复用时会出现四波混频效应，故被限用于单信道高速系统。 • G.655光纤在1550nm窗口衰减小、色散低，大大减少四波混频效应，故其可用于远距离、波分复用、高速系统。 • 新建系统在传输速率和价格允许的条件下，应优选G.655光纤。扩容系统将原系统的G.652光纤的工作波长选择到1550nm波长，可用色散补偿光纤来解决色散问题。 • （2）衰减和非线性因素 • 采用EDFA，使系统不受衰减限制。但采用EDFA也带来一系列问题。 • 对采用波分复用和光纤放大器的高速系统较优先选用G.655光纤和G.652光纤。

  27. 推荐方案 陆地干线网的光纤优选方案

  28. 2、光缆 2.1、光缆材料 2.2、光缆结构及种类 2.3、光缆的型号

  29. 2.1、光缆材料 • （1）高分子材料 • PBT松套管材料：为酯类高聚物，有良好的耐熔性、耐油、耐化学腐蚀的特性。与光纤填充油膏和光缆填充油膏有很好的相容性。通常作为光纤松套管的材料。 • 聚乙烯护套：由不同密度的聚乙烯树脂与杭氧剂、增塑剂、碳黑、加工改性剂以一定比例均匀混炼造粒制成。按密度不同分为低密聚乙烯（LDPE）、线性低密聚乙烯（LLDPE）、中密聚乙烯（MDPE）、高密聚乙烯（HDPE）。作为光缆护套材料。 • 阻燃护套料：护套PVC阻燃料和无卤阻燃护套料。主要作为阻燃光缆护套。 • HDPE绝缘料：是由HDPE基础树脂、金属钝化剂、抗氧剂、改性剂等以一定比例加工而成。通常作为光缆的骨架、填充绳。 • 填充油膏：在松套管中填充的油膏称为纤膏，由天然油、无机填料、增粘剂、抗氧剂等加工而成。在光缆其余部分填充的油膏称为缆膏，由矿物油、丙烯酸钠等加工而成。 • 热熔胶：由具有高弹性、高抗张强度和高伸张率的热塑性橡胶为基础、与共混赋粘树脂、调节剂、稳定剂在电热反应釜中经熔融、均化后浇铸而成。主要用作对光缆铠装复合带的搭接缝进行粘接，起阻水作用。

  30. （2）复合材料 • 钢塑复合带和铝塑复合带：用于架空、管道和直埋的光缆，一般采用钢塑复合带和铝塑复合带对缆芯进行轧纹纵包铠装，再与PE外护层构成综合性外护套。光缆经复合带铠装后，除防水隔潮外，还保护缆芯免受机械损伤，并明显提高光缆的耐测压力、耐冲击力，并对光缆加以电磁屏蔽。 • （3）金属材料 • 钢丝：在中心管式光缆中及在外护套中做加强件，在层绞式光缆中作中心加强件，在铠装光缆中，在PE小护套外再用钢丝作铠装层，与PE外护套构成具有抗侧压、抗冲击的综合性外护套。钢丝经盘条经数级拉丝和热处理，再经表面处理后镀锌或镀磷制得。 • 钢绞线：由多股钢丝绞合而成。骨架式合层绞式光缆都是用钢绞线作为缆的加强件。

  31. 2.2、光缆的结构及种类 • （1）光缆的结构 • A、缆芯 • 中心（束）管式：松套光纤无绞合直放在光缆 中心位置。对光缆弯曲来讲，光纤处于最有利物 理位置。光缆生产简单，所能容纳的光纤芯数少。 • 层绞式：紧套光纤或松套光纤螺旋绞合在中心 加强构件上。光缆生产相对复杂，所能容纳的纤 芯数多。 • 骨架式：一次涂覆或二次涂覆光纤，放入骨架 槽中，构成骨架式光缆。光缆生产最复杂。 骨架芯 聚乙烯护套 阻水带 光纤带 撕裂绳 涂塑铝带 加强芯 铜导线 肋标

  32. 带状光缆结构

  33. B、护套 • 作用：使缆芯不受外界的机械的、热的、 化学侵蚀，以及外界潮气的影响。 • 种类：聚乙烯护套（Y）、铝－聚乙烯 粘接护套（A）、钢－聚乙烯粘接护套（S）。 • C、铠装层 • 当光缆需增加额外的抗拉强度和耐侧压 • 强度时，需在光缆护套上加铠装。 • 有皱纹钢带纵包铠装、镀锌钢带绕包铠 • 装和钢丝绕包铠装。 缆芯 护套 铠装层

  34. （2）光缆的分类

  35. （3）外护层的选择 • 架空和管道光缆宜采用钢带纵包、聚乙烯外护套，光缆内填充混合物等结构，以防止外界水分和潮气进入。 • 直埋光缆采用聚乙烯内护套＋聚乙烯粘接护套＋皱纹钢带纵包铠装＋聚乙烯外护层，或聚乙烯内护层＋铝－聚乙烯粘接护套＋双钢带绕包＋聚乙烯外护层等结构。 • 室内光缆宜采用具有阻燃性能的外护层结构。 光缆机械性能要求

  36. 2.2、光缆的型号 根据《YD/T 908-2000光缆型号命名方法》的规定，由光缆的型号代号和光纤的 规格两部分构成，中间用一短线放开。 光缆型号是由：分类、加强构件、派生形状(特性)、护层和外护层5个部分组成。 (1)分类代号及意义： GY----通信用室(野)外光缆； GR----通信用软光缆； GJ----通信用室(局)内光缆； GS----通信设备内光缆； GH----通信用海底光缆； GT----通信用特殊光缆。 (2)加强构件的代号及意义： 无符号----金属加强构件； F----非金属加强构件。 (3)派生特征的代号及其意义： B----扁平式结构； C----自承式结构； D----光纤带结构；

  37. G----骨架槽结构； J----光纤紧套被覆结构； S----松套结构； T----填充式结构； X----中心束管结构； Z----阻燃。 (4)护层的代号及其意义 Y----聚乙烯护层； V----聚氯乙稀护层； U----聚氨酯护层； A----铝、聚乙烯粘结护层； L----铝护套； G----钢护套； Q----铅护套； S----钢、铝、聚乙烯综合护套。 (5)外护层的代号及意义 指铠装层及铠装层外边的外被层，代号及 意义如下表： (6)光纤的规格代号，参见前面光纤部分。 (7)光缆型号举例： GYSTA03--12J50/125(21008)C

  38. 参见典型光缆名称和型号

  39. 3、光纤(缆)活动连接器 • 实现光纤(缆)之间活动连接的无源器件。结构：套管结构、双锥结构 • 、V型槽结构、球面定心结构、透镜耦合结构等。 • 主要指标：插入损耗、回波损耗、重复性和互换性。 • 据不完全统计，国际上常用的光纤(缆)连接器有30多个品种。 • 其中有代表性的有：FC、ST、SC、D4、双锥、VF0(球面定心)、F-SMA、MT-RJ连接器等。 • 我国用得最多得是FC系列的连接器，另外，还有SC、ST型连接器。 • FC型连接器：用螺纹连接，外部零件用金属材料制作，我国电信网采用的主要品种； • SC型连接器：日本NTT研制，它的插针、套筒与FC完全一样。外壳采用工程塑料制作，采用矩形结构，便于密集安装，并可直接插拨。 • ST型连接器：AT&T开发，采用带键的卡口式锁紧机构，确保连接时准确对中。 • 不同型号插头互相连接的转换器：FC/SC、FC/ST、SC/ST • 不同种类的变换器：ST/FC、FC/SC、FC/ST、SC/ST、ST/SC • 活动连接器跳线(尾纤)：插头型号、光纤型号、光纤芯径、光纤芯数、光缆外径、光缆长度、插头数(单头、双头)、插头损耗、回波损耗、插针材料、插针端面形状、套筒材料等各参数。

  40. 4、光纤放大器 作用：对多个波长信道提供增益，并且增益不受信号偏振的影响，在高速率多信道的传输系统中不会产生串扰，在高速传输系统中也不会产生脉冲失真。是波分复用系统的关键部件。 商用器件：掺铒光纤放大器(EDFA)、拉曼光纤放大器(FRA)。 (1)EDFA放大原理：铒(Er)是一种稀土元素，在制造光纤的过程中，设法向其掺入一定量的3价铒离(Er3+)便形成了掺铒光纤。当具有1550nm波长的光信号通过掺铒光纤时，通过掺铒光纤的光子，与 Er3+相互作用而发生受激辐射效应，亚稳态能级上的粒子受激辐射向基态能级跃迁，产生和入射光子同频、同相、同方向的光子，从而大大增加了信号光中的光子数量，于是，入射光就得到放大，即实现了信号光在掺铒光纤的传输过程中不断被放大的功能。目前商用的EDFA增益一般可达30dB以上。 • 应用形式：线路放大器、功率放大器、前置放大器、LAN放大器 • 优点：可以扩展电再生距离、具有比特透明性、成本低、扩大用户数 • 缺点：工作波段和带宽局限性(普通低损耗区间1270～1670nm，而EDFA只能工作在1525～1625nm范围)、自发辐射噪声(当系统级联，尤其严重)、带宽有限(80~100nm之间)、系统建设维护成本高。

  41. (2)FRA放大原理：基于光纤中的非线性效应。在一些非线性介质中，高能量的泵浦光散射，将一部分能量转移到另一频率的光束上，频率的下移量是由分子的震动模式决定的，此过程称为拉曼效应。 如果一个弱信号与一个强泵浦光波同时在光纤中传输，并使弱信号波长置于泵浦光的拉曼增益带宽内，弱信号光即可得到放大。 • 应用形式：集总式拉曼光纤放大器、分布式拉曼光纤放大器 • 特点：可以实现全波放大、放大介质是传输光纤本身、噪声系数低、可以实现分布式放大、增益频谱宽等。

  42. 三、线路系统简介 省间中心 （北京） 省间中心 省间中心 （广州） 省间中心 （上海） 一级干线 一级干线 长途干线 省中心（南宁) 省中心（杭州) 二级干线 县间中心 (桂林） 县间中心 (宁波） 本地网线路（C3） 本地网线路 县中心 (阳朔） 县中心 (余姚） 本地网线路（C4） 站 站 站 站 1、我国线路网结构

  43. 终端站 （南宁） 有人中继站 （王灵） 无人中继站 无人中继站 无人中继站 分路站 （柳州） 终端站 （桂林） 有人中继站 有人中继站 中继段 2、长途通信线路系统组成

  44. C4层 省中心 站点2 县中心4 县中心1 站点3 站点1 站点4 县中心5 地区中心 县中心2 站点5 县中心6 站点8 县中心3 站点6 站点7 C3层 站点9 站点10 3、本地网通信线路系统组成

  45. 4、城域网通信线路系统组成 数据 用户 数据汇聚 中心1 数据汇聚 中心4 光缆 交接箱 数据 用户 数据 用户 数据汇聚 中心5 数据交换 中心 数据汇聚 中心2 数据 用户 光缆 交接箱 数据汇聚 中心3 数据汇聚 中心6 数据 用户 数据 用户 汇聚层 接入层

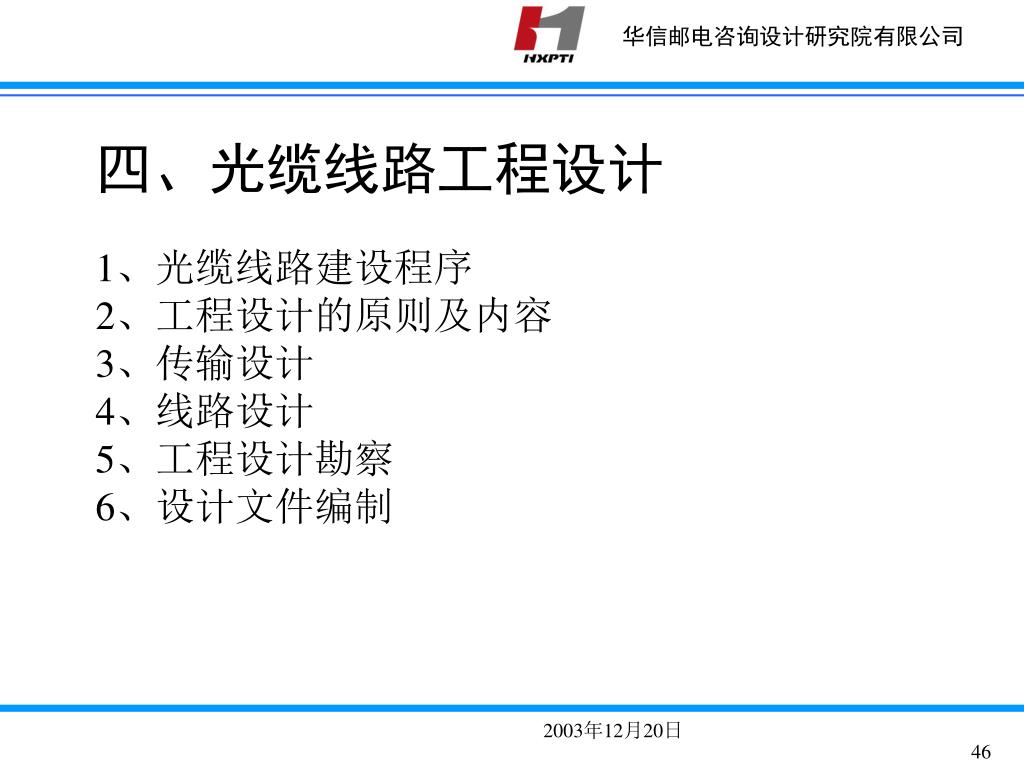

  46. 四、光缆线路工程设计 1、光缆线路建设程序 2、工程设计的原则及内容 3、传输设计 4、线路设计 5、工程设计勘察 6、设计文件编制

  47. 1、光缆线路建设程序 可行性研究 规划阶段 设计任务书 项目建议书 专家评估 设计阶段 初步设计 两阶段设计 施工图设计 准备阶段 建设准备 计划安排 施工阶段 施工组织设计 光缆线路施工 设备机械施工 竣工投产阶段 线路初验 生产准备 试运行 系统验收 交付使用 设备初验 工程移交

  48. 2、设计原则及内容 (1)设计原则: • 执行国家基本方针和通信技术经济政策，合理利用土地，重视环境 保护。 • 保证通信质量，做到技术先进，经济合理，安全适用，能够满足施工、生产和使用要求。 • 设计中应进行多方案比较，兼顾近期与远期通信发展的需求，合理利用原有的网络设施和装备，以保证建设项目的经济效益，不断降低工程造价和维护费用。 • 设计中采用的产品必须符合国标和部标规定，未经试验和鉴定合格的产品不得在工程中使用。 • 设计工作必须执行科技进步的方针，广泛采用适合我国国情的国内外成熟的先进技术。

  49. (2)设计内容及过程 • 设计内容: • 通信需求的预测，包括近期和远期(前期方案阶段或规划阶段完成)； • 光缆线路路由选择及确定； • 光缆线路敷设方式的选择； • 光缆接续及保护措施； • 光缆线路的防护要求； • 中继站站址的选择与建筑方式； • 光缆施工注意事项。 设计过程: 项目可行性研究报告 设计任务书 现场查勘 初步设计 施工图设计 设计会审 现场指导与回访客户

  50. 3、传输设计 光传输再生段距离由光纤衰减和色散等因素确定。在实际 工程运用中，设计方式主要采用两种情况： (一)衰减受限系统，即再生段距离根据S和R点之间的光通道衰 减决定。 (二)色散受限系统，即再生段距离根据S和R点之间的光通道色 散决定。 计算方法：最坏值计算法。
