  1. 数据通信与计算机网络

  2. 第3章 物理层 主要学习内容 ： 3.1 物理层基本概念 3.2 传输介质 3.3 物理层协议举例 3.4 ISDN 与ATM

  3. 3.1 物理层基本功能 3.1 物理层基本概念 机械特性 指明接口所用接线器的形状和尺寸、引脚数目和排列方式，定义接插及锁紧方式等。 电气特性 指明在接口电缆的线路上出现的电压、电流等范围。 功能特性 指明某条线上出现的某一电平的电压信号表示何种意义，通信过程中完成何种功能。 规程特性 指明对于不同功能的各种可能事件的出现顺序。是功能事件时序的描述。

  4. （1）物理特性 （2）传输特性 （3）连通特性 （4）抗干扰特性及干扰性 （5）地理范围 （6）相对价格 3.2 传输介质 3.2.1 传输媒体的特性

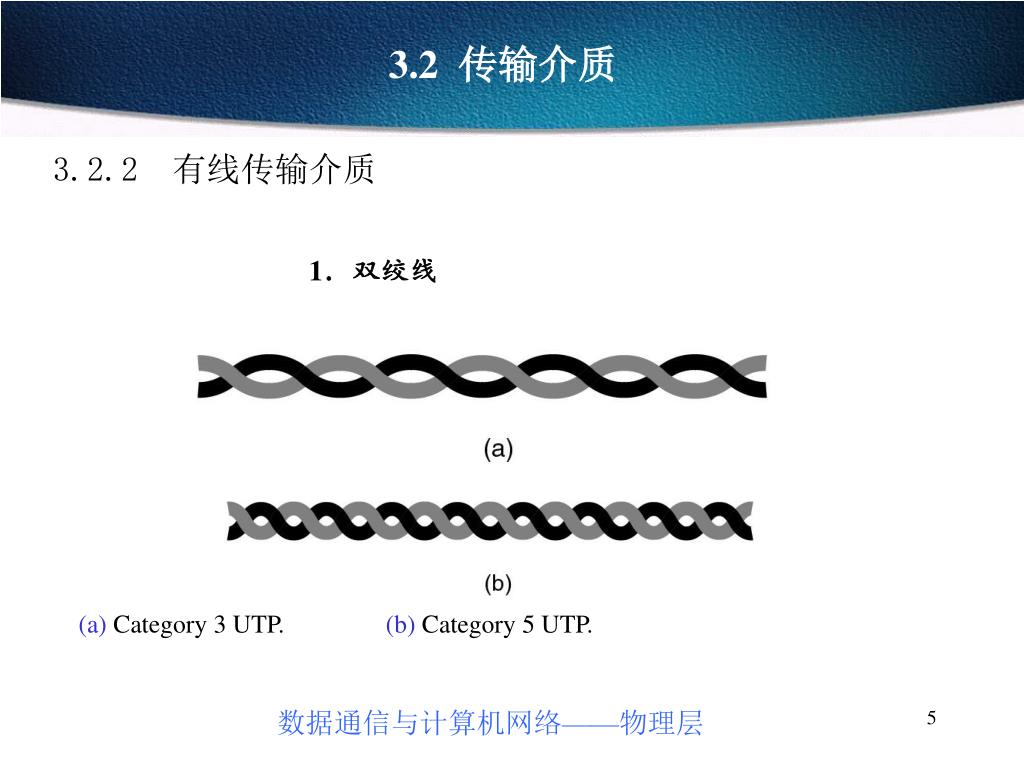

  5. 1．双绞线 3.2 传输介质 3.2.2 有线传输介质 (a) Category 3 UTP. (b) Category 5 UTP.

  6. 1．双绞线 3.2 传输介质 3.2.2 有线传输介质

  7. 2．同轴电缆 3.2 传输介质 3.2.2 有线传输介质

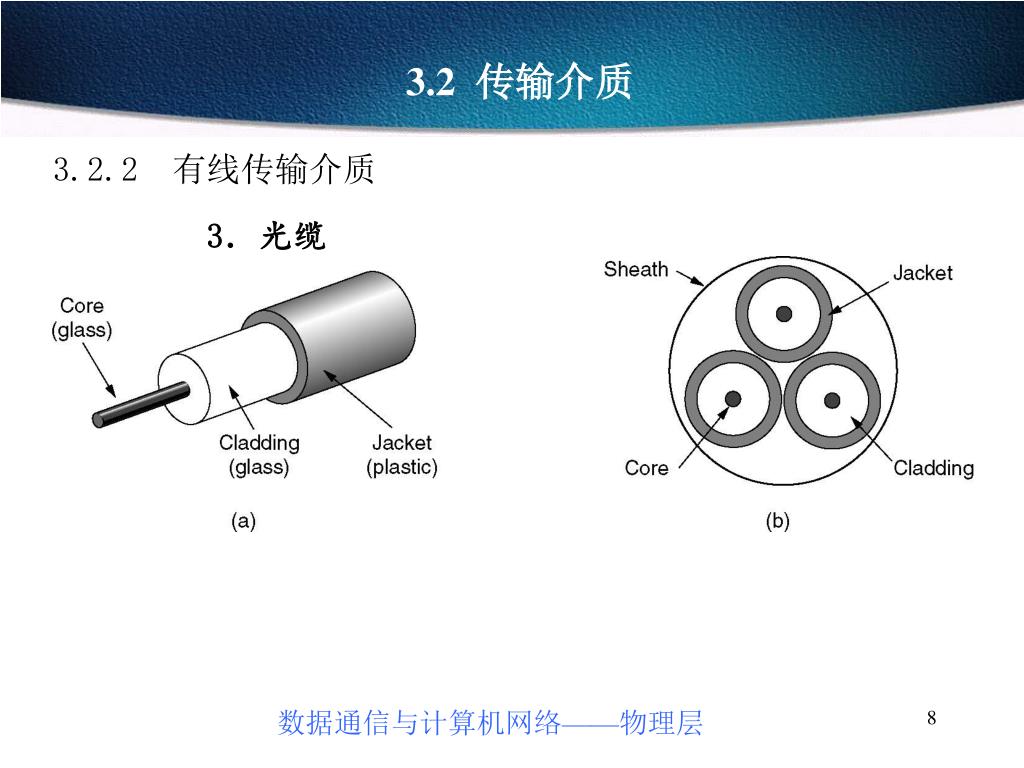

  8. 3.2 传输介质 3.2.2 有线传输介质 3．光缆

  9. 3.2 传输介质 光缆

  10. 3.2 传输介质 光缆

  11. 3.2.3 无线传输介质 电磁波谱

  12. 3.2 传输介质 无线局域网 PC-PC

  13. 3.2.3 无线网络 无线局域网 PC-LAN

  14. 3.2.3 无线网络 微波通信

  15. 3.2.3 无线网络 卫星通信

  16. 3.3 物理层协议举例 RS-232接口 应用位置——DTE与DCE间的接口

  17. 3.3 物理层协议举例 RS-232接口——机械特性

  18. 引脚号 信号名称 缩写 方向 功能说明 1 2 3 4 5 6 7 8 20 22 保护地线 发送数据 接收数据 请求发送 清除发送 数据设备就绪 信号地线 载波检测 数据终端就绪 振铃指示 PG TXD RXD RTS CTS DSR GND DCD DTR RI →DCE→DTE→DCE→DTE→DTE→DTE→DCE→DTE 机壳地 终端发送串行数据 终端接收串行数据 DTE请求DCE切换到发送状态 DCE已经切换到发送状态 DCE已经准备好接收数据 信号地线 DCE已检测到远程载波 DTE已准备好，可以接收 DCE通知DTE线路已接通 3.3 物理层协议举例 RS-232接口——功能特性

  19. 3.3 物理层协议举例 RS-232接口——功能特性

  20. High bandwidth Up to 128 Kbps per basic rate interface Dial on demand Multiple channels Fast connection time Monthly rate plus cost-effective, usage-based billing Strictly digital 3.4 ISDN与ATM ISDN- Integrated Services Digital Network LAN Server ISDN BRI2B+D BRI/PRI23B+D30B+D (Europe) Telecommuter/After-Hours, Work-at-Home Company Network

  21. One physical connection to the ISDN network 23 logical connections (U.S./Canada) 30 logical connections (Europe) Used at central site 3.4 ISDN和ATM ISDN Integrated Services Digital Network Basic Rate Interface (BRI) Primary Rate Interface (PRI) 1.536 Mbps 23B 30B D 144 Kbps 2B D } } 64 Kbps 64 Kbps { 64 Kbps 64 Kbps 16 Kbps • One physical connection to the ISDN network • Two logical connections • Used at remote telecommuter site

  22. 3.4 ISDN和ATM ATM Asynchronous Transfer Mode 主要特点： l固定信元 l简化数据链路层功能 l高效灵活的复用技术 l能支持不同速率的各种业务 l面向连接
