مطابق استاندارد DIN 1912 T5 Bb1.1 - AWS A3.0. استاندارد ها و اعلائم جوشکاری. چکیده.
E N D
مطابق استانداردDIN 1912 T5 Bb1.1 - AWS A3.0 استاندارد ها و اعلائم جوشکاری
چکیده جوشکاری یکی از روشهای اتصال قطعات است که کاربردهای فراوانی در تولید قطعات مهندسی ، صنایع مختلف و ساختمانهای فلزی دارد . با توجه به تعداد زیاد فرآیندهای جوشکاری ، انواع اتصالات مختلف ، انواع الکترود ، کیفیت مورد نظر ، وضعیت جوشکاری و... نیاز به استاندارد ی احساس میشود که طراح بتواند نظرات خود را به طور کامل به سازنده بیان کند و سازنده نیز بتواند تمام موارد خواسته شده توسط طراح را در ساخت اعمال کند . در تحقیق حاضر سعی شده است که استاندارد های نحوه ، نشان دادن علائم جوشکاری در نقشه بیان گردد .
1- علائم اصلی برای اتصال دو قطعه بستگی به نوع طرح و کاربرد قطعه میتوان یکی از انواع اتصالات را استفاده کرد . هر اتصال جوشی، دارای علامت مخصوص به خود میباشد.
2- علائم مرکب در صورت نیاز به جوشکاری دو طرف درز جوش از علائم مرکب استفاده میگردد .
3- علائم تکمیلی : در صورت اهمیت داشتن سطح خارجی جوش میتوان از علائم تکمیلی استفاده کرد .
1-4 موقعیت خط نشانه :خط نشانه میتواند در هر حالتی که لازم باشد ( بالا ، پایین ، چپ و راست ) مطابق شکل B4 و 4a قرار گیرد . در صورتی که پخ بروی یکی از دو قطعه زده شود جهت نشانه ، اشاره به قطعه ای میکند که بروی آن پخ زده شده است شکل . 4d,4c
2-4 موقعیت علائم جوش براساس خط مرجع در صورتی که اتصال ، متقارن باشد خط مشخصه جهت ( خط چین ) ، حذف میگردد . در صورتی که عملیات جوشکاری فقط در یک طرف قطعه انجام شود ، اگر علامت جوش برروی خط مرجع ( خط پیوسته ) باشد منظور این است که عملیات جوشکاری برروی طرفی که با خط نشانه مشخص شده است انجام میشود اگر علامت جوش برروی خط مشخصه جهت ( خط چین ) باشد منظور این است که عملیات جوشکاری بروی طرف مقابل خط نشانه انجام میشود .( شکل 5(

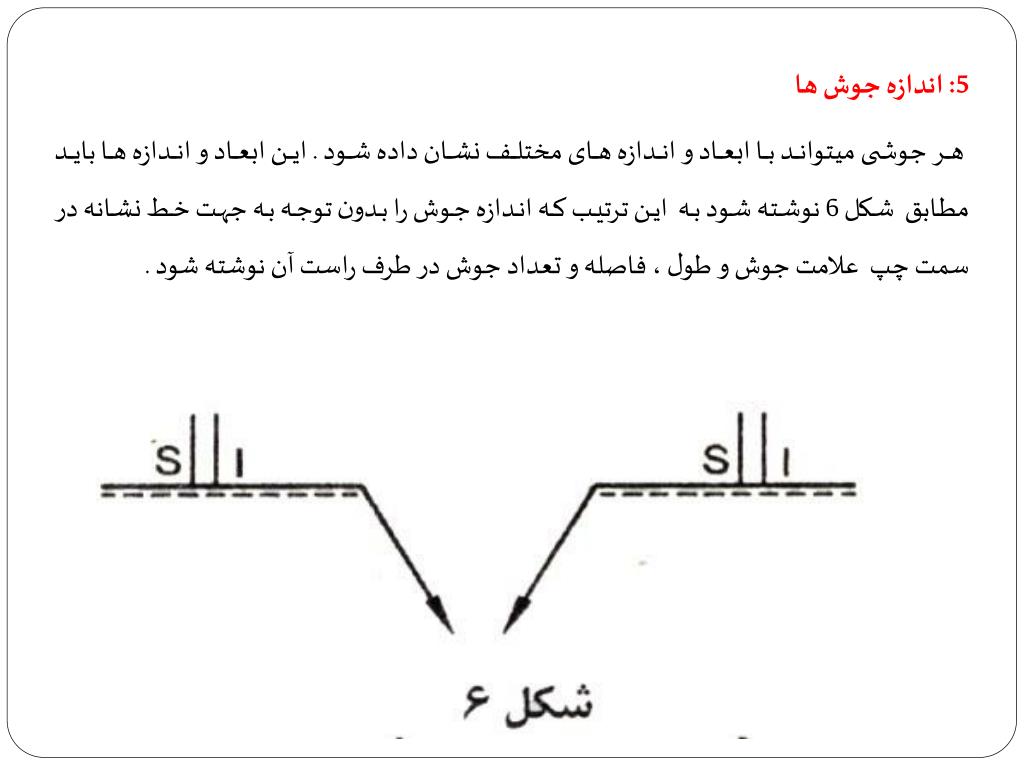

5: اندازه جوش ها هر جوشی میتواند با ابعاد و اندازه های مختلف نشان داده شود . این ابعاد و اندازه ها باید مطابق شکل 6 نوشته شود به این ترتیب که اندازه جوش را بدون توجه به جهت خط نشانه در سمت چپ علامت جوش و طول ، فاصله و تعداد جوش در طرف راست آن نوشته شود .
توضیح اندازه ها هنگام ترسیم نقشه نیاز به ترسیم مقطع ، طول ویا نوع پخ نمیباشد و تمام این اطلاعات از علامت جوش استخراج میشود و در صورتی که در علامت جوش طول جوش ، حذف شده باشد منظور این است که تمام درز جوش باید جوشکاری شود .
در جوشهای لب به لب در صورتی که مقدار نفوذ ذکر نگردیده باشد منظور این است که نفوذ . به طورکامل می باشد برای نشان دادن اندازه جوشهای گوشه ای دو روش وجود دارد ( شکل 7 ) یکی نشان دادن مقدار z و دیگر نشان دادن مقدار a میباشد و درصورتی که نیاز به نشان دادن مقدار نفوذ جوش باشد این مقدار را با s مطابق شکل 8 نشان می دهیم .
6- جوشکاری دور تا دور ترسیم دایره بروی خط نشانه ( شکل 9 ) نشانه دهنده ایی است که جوشکاری باید دور تا دور محل علامت گذاری شده توسط خط نشانه ، انجام شود .1-6- جوشکاری در محل نصبترسیم پرچم ( شکل 10 ) نشان دهنده این است که جوشکاری فوق در محل نصب انجام میگردد .
2-6 – فرایند جوشکاری برای نشان دادن فرآیند جوشکاری اعدادی مطابق جدول 6 در انتهای خط مرجع ( شکل 11 ) استفاده میشود . مطابق استاندارد ( 15-01-1990 ) 4063ISO هر عدد نشان دهنده یک فرایند خاص میباشد .
3-6-اطلاعات تکمیلی در صورت نیاز به توصیه ویا توضیحاتی علاوه بر موارد فوق میتوان همانند شکل 12 با نوشتن حرف یا عدد در داخل یک مستطیل آن توضیحات را با نام بیان شده در مسطیل به صورت (NOTE) توضیح و یا برگ های عمل کنند (operation sheet(آورد.
