Presentation Transcript


Konstrukcij stiprinimo technologija

KONSTRUKCIJŲ STIPRINIMO TECHNOLOGIJA


Konstrukcij stiprinimo technologija

TRUMPAI APIE GAMINTOJĄ

  • Įkurta 1977 metais

  • Pagrindinis biuras, gamykla – BARZANA BERGAMO), ITALIJA

  • Eksporto biurai:

  • LAUSANNE, ŠVEICARIJA – LPC – liquid processing chemicals ir BERINGEN, BELGIJA – CPL –construction product line

  • Eksportuojama į daugiau kaip 40 pasaulio šalių

STATYBINĖ CHEMIJA, SUPERBETONAI, KONSTRUKCIJŲ STIPRINIMAS, HIDROIZOLIACIJA, PRAMONINĖS DANGOS, KULTŪROS PAVELDO STATINIŲ REMONTO MEDŽIAGOS


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

Keletas betono evoliucijos žingsnių

Kas toliau?

1990

1980

1900

0

Pirmieji betono statiniaisenovės Romoje(opus cementitium)pavyzdys:Panteonas

Pirmieji gelžbetonio panaudojimai

aukšto stiprumobetonai su superplastifikatoriais

Aukštų savybių betonai su pasirenkamomis savybėmis dėka naujos kartos superplastifikatorių pavyzdys: savaime susitankinantis betonas


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

PRIVALUMAI IR TRŪKUMAI


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

XX - XXI amžių sandūroje atsirado du nauji cementinio pagrindo medžiagų tipai

UHPC

ECC

  • (Ultra High Performance Concrete)

  • Itin aukštų savybių betonas

    • Itin aukštas stiprumas

    • Pakankamas tąsumas

  • (Engineered Cementitios Composites)

  • Konstruojami cementiniai kompozitai

    • Itin aukštas tąsumas (lūžio energija)

    • Pakankamas stiprumas

TECNOCHEM REFOR-tec

TECNOCHEM HFE-tec


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

Tokios mechaninės savybės atveria visiškai naujas betono panaudojimo galimybes

REFOR-tec – konstrukcijų stiprinimui, mažo skerspjūvio konstrukcijoms gaminti

HFE-tec – padeda išvengti temperatūrinių deformacinių siūlių konstrukcijose

REFOR-tec

HFE-tec

HFE-tec


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

Preciziškai parinktas užpildų granuliometrinis pasiskirstymas

Kuo pagrįstasREFOR-tec?

  • itin reaktyvios mineralinės rišančios medžiagos

  • preciziškai parinkti užpildai

  • aukšto stiprumo mikro plieno ir polimerinis plaušas

mikro plieno plaušas

polimerinis plaušas


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

REFOR-tec - tai mikrobetonai armuoti plieno arba polivinilalkoholio plaušu pasižymintys išskirtiniu mechaninių savybių deriniu: itin tvirti tiek gniuždant, tiek tempiant ar lenkiant ir yra pakankamai tąsųs.

REFOR-tec sudaro trys komponentai:

SAUSAS MIŠINYS

PLAUŠAS

SKYSTIS


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

REFOR-tec atlaiko tempimą!


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

REFOR-tec atlaiko tempimą!


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

REFOR-tectvirtaisukimbasustiprinamomiskonstrukcijomis!

REFOR-tec

Pagrindas

Sukibimasvisadatvirtesnis už pagrindo atsparumą tempimui!


Konstrukcij stiprinimo technologija

TECHNOLOGIJA


Konstrukcij stiprinimo technologija

TECHNOLOGIJA

Yra sukurta keletas REFOR-tec mišinių, tačiau dažniausiai naudojamas REFOR-tec GF5 ST-HS


Konstrukcij stiprinimo technologija

KĄ GALIMA SUSTIPRINTI

KOLONAS

PERDANGAS

SIJAS

KITAS KONSTRUKCIJAS


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI SIJAS IR KOLONAS

Kolonosirsijosstiprinamosįrengiant aplink jas vienpusius klojinius ir užliejant plonu (iprastai nuo 20 iki 60 mm) REFOR-tec sluoksniu.


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI SIJAS IR KOLONAS

ĮRENGIAMI KLOJINIAI


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI SIJAS IR KOLONAS

IŠ VIRŠAUS PERDANGOJE GREŽIAMOS KIAURYMĖS IR PER JAS KLOJINIAI UŽPILDOMI REFOR-tec.


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI SIJAS IR KOLONAS

Su REFOR-tec išgaunamas labai kokybiškas, dailus paviršius


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI SIJAS IR KOLONAS

REFOR-tec gana įdomios konsistencijos skiedinys. Iš pažiūros tirštas, tačiau labai slankus, savaime susitankinantis ir dėl to pilnai užpildo visas ertmes.

Tą įrodo šis bandymas: tarpas tarp betonosienosirklojinių tik 25 mm!


Konstrukcij stiprinimo technologija

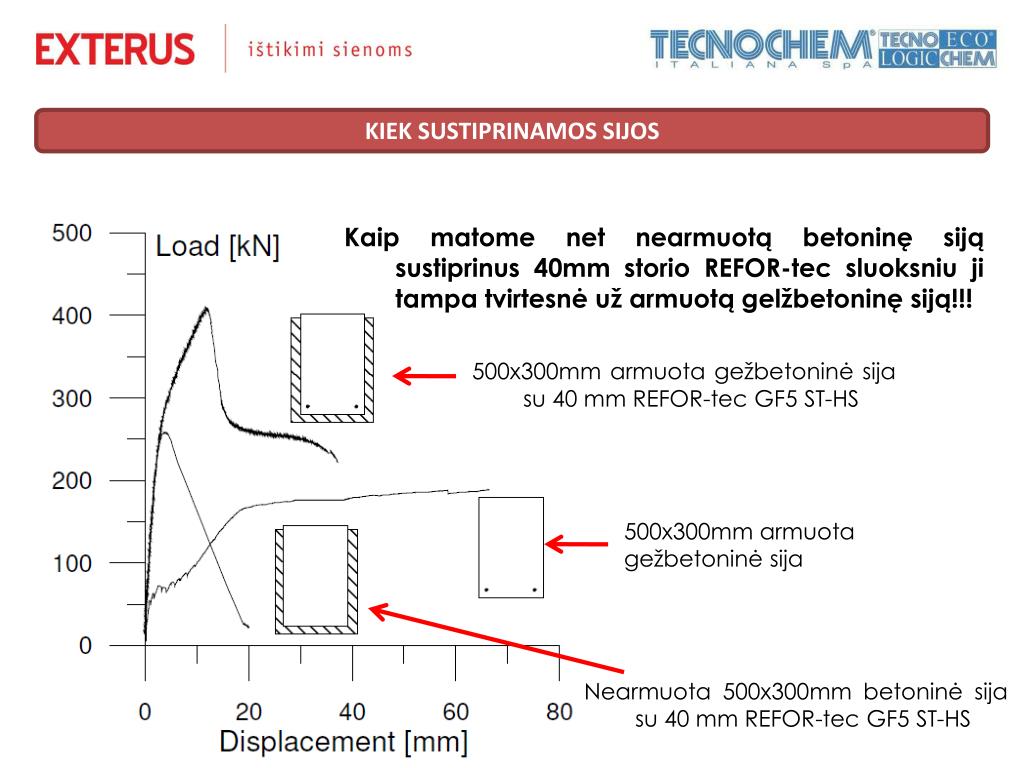

KIEK SUSTIPRINAMOS SIJOS


Konstrukcij stiprinimo technologija

KIEK SUSTIPRINAMOS SIJOS

Kaipmatome net nearmuotą betoninę siją sustiprinus 40mm storio REFOR-tec sluoksniu ji tampa tvirtesnė už armuotą gelžbetoninę siją!!!

500x300mm armuota gežbetoninė sija su 40 mm REFOR-tec GF5 ST-HS

500x300mm armuota

gežbetoninė sija

Nearmuota 500x300mm betoninė sija su 40 mm REFOR-tec GF5 ST-HS


Konstrukcij stiprinimo technologija

KIEK SUSTIPRINAMOS KOLONOS


Konstrukcij stiprinimo technologija

KIEK SUSTIPRINAMOS KOLONOS


Konstrukcij stiprinimo technologija

ATSPARUMAS UGNIAI

Vienas iš REFOR-tec privalumų prieš kitus konstrukcijų stiprinimo būdus tai, kad REFOR-tec ne tik sustiprina, bet ir smarkiai padidina konstrukcijų ugniaatsparumą!


Konstrukcij stiprinimo technologija

ATSPARUMAS UGNIAI


Konstrukcij stiprinimo technologija

ATSPARUMAS UGNIAI


Konstrukcij stiprinimo technologija

ATSPARUMAS UGNIAI


Konstrukcij stiprinimo technologija

ATSPARUMAS UGNIAI


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI PERDANGAS

Gelžbetoninės perdangos sustiprinamos ir sustandinamos iš viršaus, gniuždomoje zonoje liejant papildomą (įprastai nuo 15 iki 100 mm storio) REFOR-tec sluoksnį


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI PERDANGAS

Stiprinant medines perdangas įrengiami papildomi metalo profiliai


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI PERDANGAS


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI PERDANGAS


Konstrukcij stiprinimo technologija

KAIP SUSTIPRINTI PERDANGAS


Konstrukcij stiprinimo technologija

KĄ DAR GALIMA SUSTIPRINTI


Konstrukcij stiprinimo technologija

KĄ DAR GALIMA SUSTIPRINTI


Konstrukcij stiprinimo technologija

KUO GALIME PASIDŽIAUGTI

Nuo 2006 metų jau daugiau nei 100 įgyvendintų projektų Europoje!

Pirmasis REFOR-tec projektas - 2006 metais sustiprintos ligoninės pastato gelžbetoninės konstrukcijas Bari mieste, Italijoje įvertintas:


Konstrukcij stiprinimo technologija

KUO GALIME PASIDŽIAUGTI

Pirmaisiais REFOR-tec projektais Vilniuje ir Rygoje

Vykdomais REFOR-tec tyrimais Vilniaus Gedimino Technikos Universitete


Konstrukcij stiprinimo technologija

AČIŪ UŽ DĖMESĮ!
