Presentation Transcript


Digital signal processing dsp

PengolahanSinyal Digital

Digital Signal Processing

(DSP)


Digital signal processing dsp

Referensi :

C. Marven and G. Ewers, A Simple Approach to Digital Signal Processing, Wiley, 1997.

Uningham, Digital Filtering, Wiley, 1991.

Ludeman, Fundamental of digital signal processing, Wiley, 1986

BozPorat, A course in digital signal processing, Wiley, 1997

Proakis and Manolakis, PemrosesanSinyal Digital: Prinsip, Algoritma, danAplikasi, Prenhallindo, 1995

.


Bahasan pengolahan sinyal digital

Bahasan : PEngolahan Sinyal Digital

  • Sejarah Perkembangan DSP

  • Sinyal, Sistem dan Pemrosesan sinyal

  • Elemen-Elemen Dasar DSP

  • Klasifikasi Sinyal

  • Konsep Frekuensi

  • Analog to Digital Conversion (A/D C)

  • Digital to Analog Conversion (D/A C)

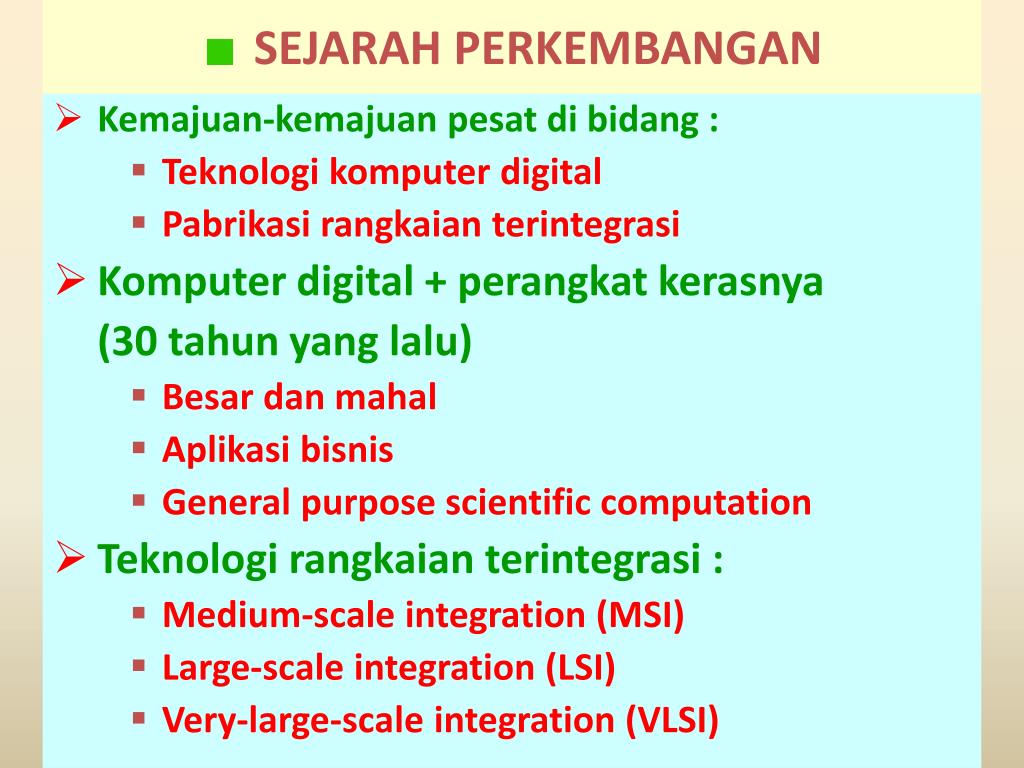

Sejarah perkembangan

SEJARAH PERKEMBANGAN

  • Kemajuan-kemajuan pesat di bidang :

    • Teknologi komputer digital

    • Pabrikasi rangkaian terintegrasi

  • Komputer digital + perangkat kerasnya

    (30 tahun yang lalu)

    • Besar dan mahal

    • Aplikasi bisnis

    • General purpose scientific computation

  • Teknologi rangkaian terintegrasi :

    • Medium-scale integration (MSI)

    • Large-scale integration (LSI)

    • Very-large-scale integration (VLSI)


Digital signal processing dsp

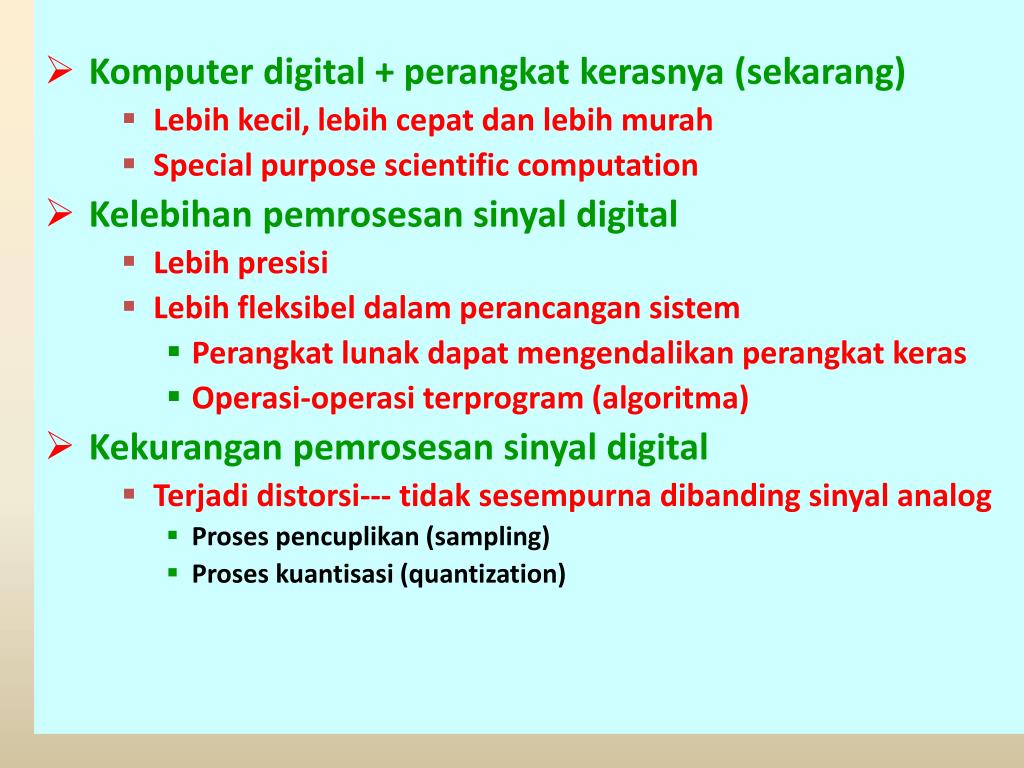

  • Komputer digital + perangkat kerasnya (sekarang)

    • Lebih kecil, lebih cepat dan lebih murah

    • Special purpose scientific computation

  • Kelebihan pemrosesan sinyal digital

    • Lebih presisi

    • Lebih fleksibel dalam perancangan sistem

      • Perangkat lunak dapat mengendalikan perangkat keras

      • Operasi-operasi terprogram (algoritma)

  • Kekurangan pemrosesan sinyal digital

    • Terjadi distorsi--- tidak sesempurna dibanding sinyal analog

      • Proses pencuplikan (sampling)

      • Proses kuantisasi (quantization)


Definisi sinyal

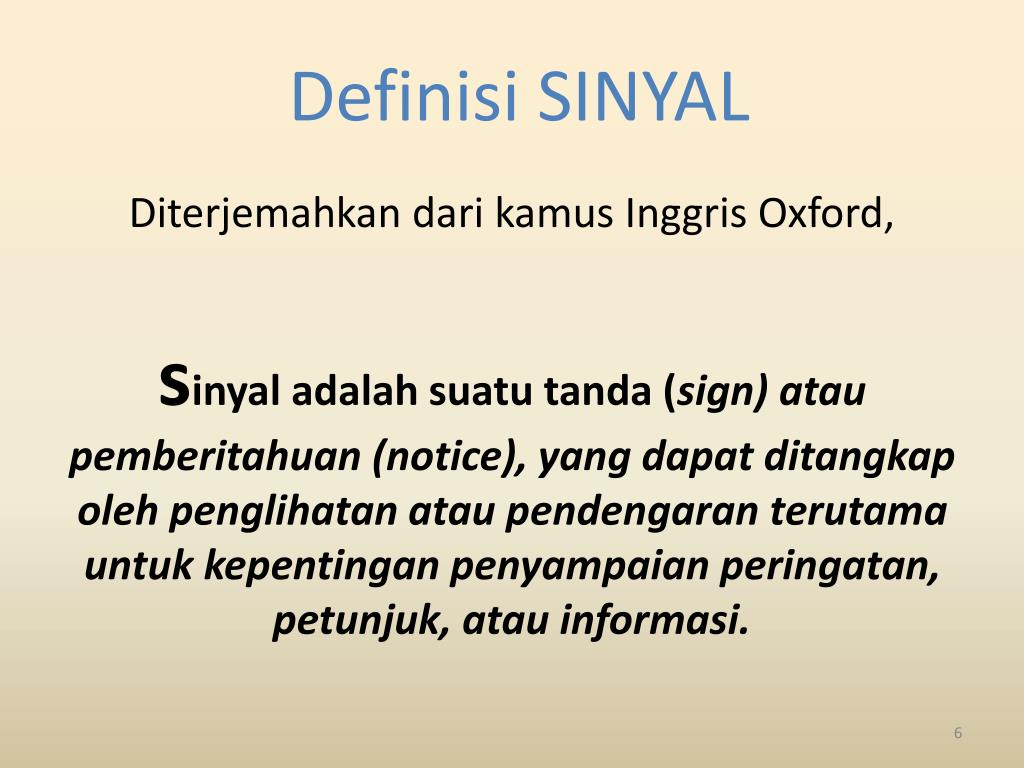

Definisi SINYAL

Diterjemahkan dari kamus Inggris Oxford,

sinyal adalah suatu tanda (sign) atau pemberitahuan (notice), yang dapat ditangkap oleh penglihatan atau pendengaran terutama untuk kepentingan penyampaian peringatan, petunjuk, atau informasi.


Digital signal processing dsp

Definisi lain

Sinyaldapatdidefinisikansebagai :

  • Sekumpulanangka yang mendefinisikanbesaran.

  • Kuantitasfisik yang berubahterhadapwaktu, ruangatauterhadapvariabel-variabelindependenlainnya.

  • Secaramatematis, sinyaldinyatakansebagaifungsidarisatuataulebihvariabelbebas.


Digital signal processing dsp

PRESENTASI DAN DESKRIPSI SINYAL

  • Sinyal dapat didefinisikan secara sederhana sebagai sebuah fungsi matematika sebagai berikut.

    y = f (x)

    • x adalah variabel independen (nilainya tidak bergantung pada nilai variabel lain)

    • Y merupakan variabel yang dependen (dalam hal ini nilai y bergantung pada nilai x).


Digital signal processing dsp

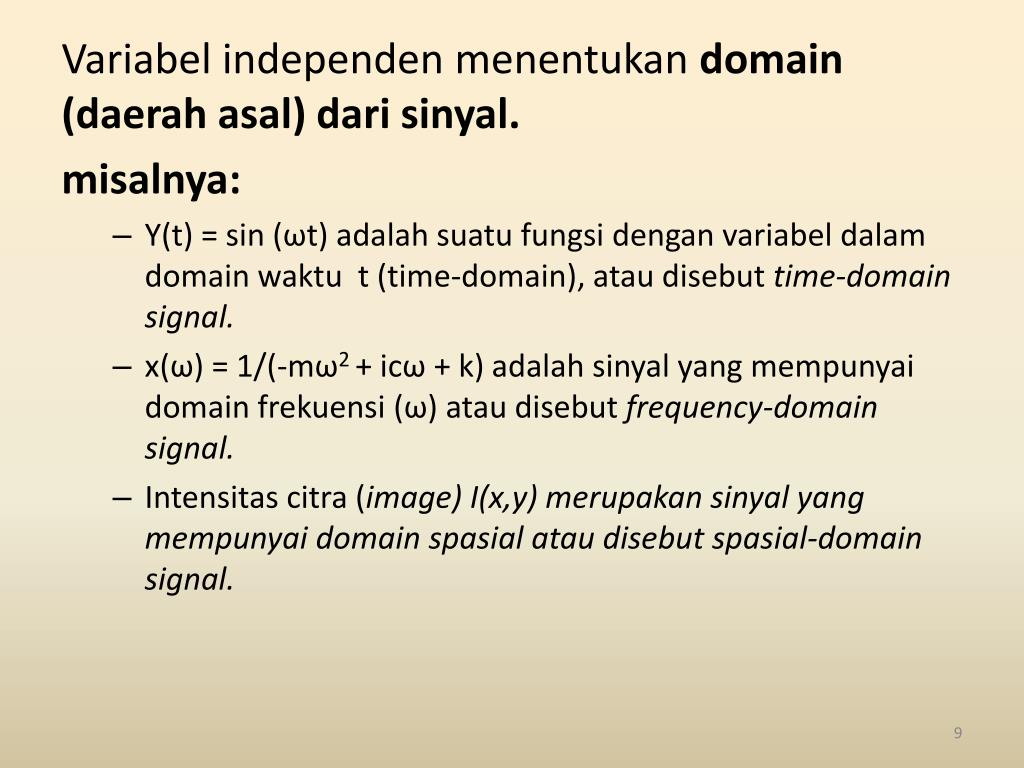

Variabelindependenmenentukandomain (daerahasal) darisinyal.

misalnya:

  • Y(t) = sin (ωt) adalahsuatufungsidenganvariabeldalam domain waktu t (time-domain), ataudisebut time-domain signal.

  • x(ω) = 1/(-mω2 + icω + k) adalahsinyal yang mempunyai domain frekuensi (ω)ataudisebutfrequency-domain signal.

  • Intensitascitra (image) I(x,y) merupakansinyal yang mempunyai domain spasialataudisebutspasial-domain signal.


Sinyal sistem dan pemrosesan sinyal

SINYAL, SISTEM DAN PEMROSESAN SINYAL

  • Sinyal

    • Besaran-besaran yang tergantung pada waktu dan ruang

    • Besaran fisis/non fisis (variabel tak bebas)

    • Waktu dan ruang (variabel bebas)

Sinyal-sinyal dengan hubungan matematis yang jelas


Digital signal processing dsp

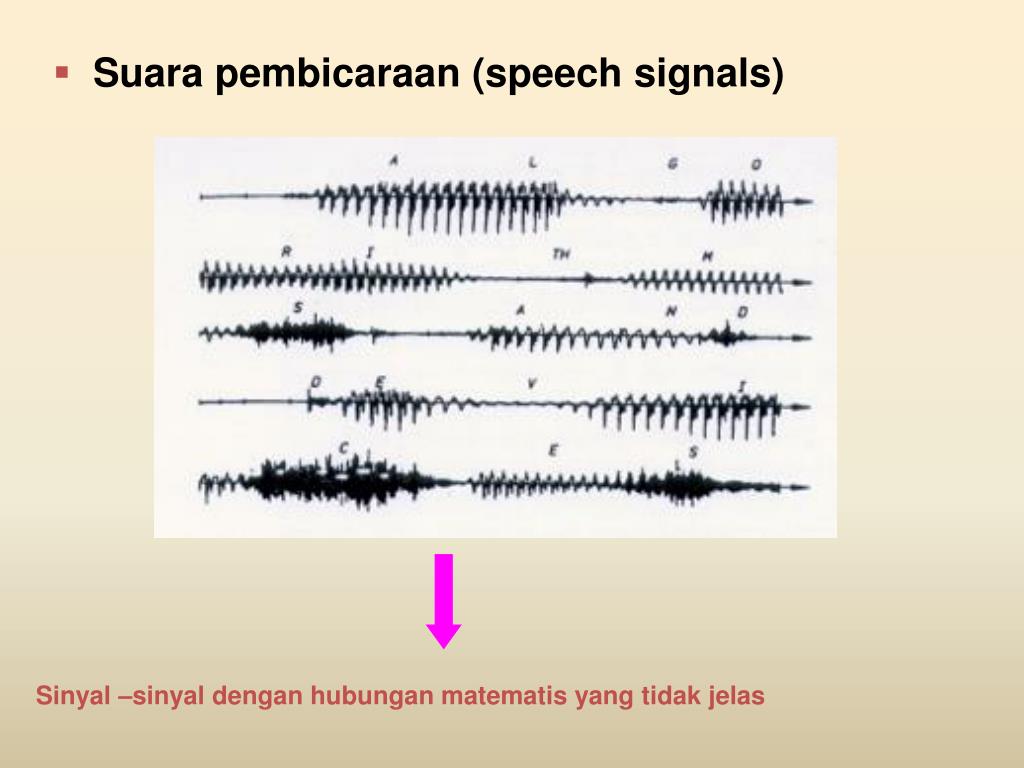

  • Suara pembicaraan (speech signals)

Sinyal –sinyal dengan hubungan matematis yang tidak jelas


Digital signal processing dsp

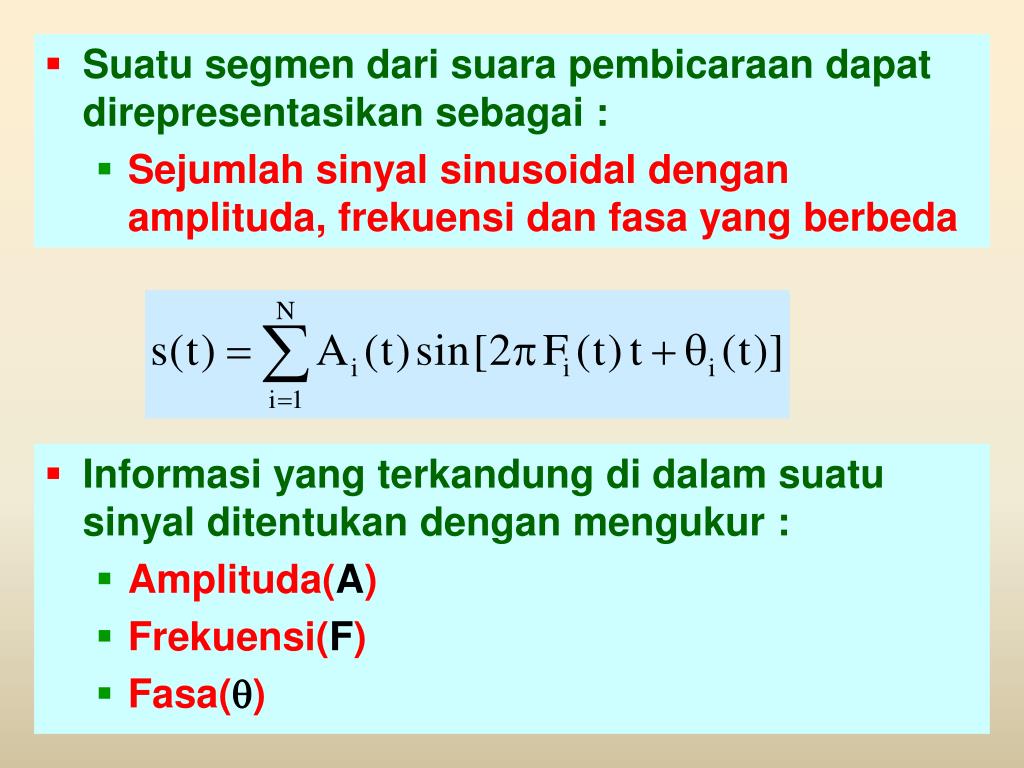

  • Suatu segmen dari suara pembicaraan dapat direpresentasikan sebagai :

    • Sejumlah sinyal sinusoidal dengan amplituda, frekuensi dan fasa yang berbeda

  • Informasi yang terkandung di dalam suatu sinyal ditentukan dengan mengukur :

    • Amplituda(A)

    • Frekuensi(F)

    • Fasa()


Digital signal processing dsp

  • KLASIFIKASI SINYAL

BERDASAR JUMLAH :

  • CHANNEL (KANAL) : jumlah sumber sinyal

  • DIMENSI :

    jumlah variabel bebas


Digital signal processing dsp

BERDASAR JUMLAH KANAL

  • Single-channel signal

    • Hanya terdiri dari satu sinyal (variabel tak bebas)

    • Nilainya bisa real atau kompleks

  • Multi-channel signal

    • Lebih dari satu sinyal (variabel tak bebas)

      • Gelombang gempa (3 channels)

      • ECG (3 channels/12 channels)


Digital signal processing dsp

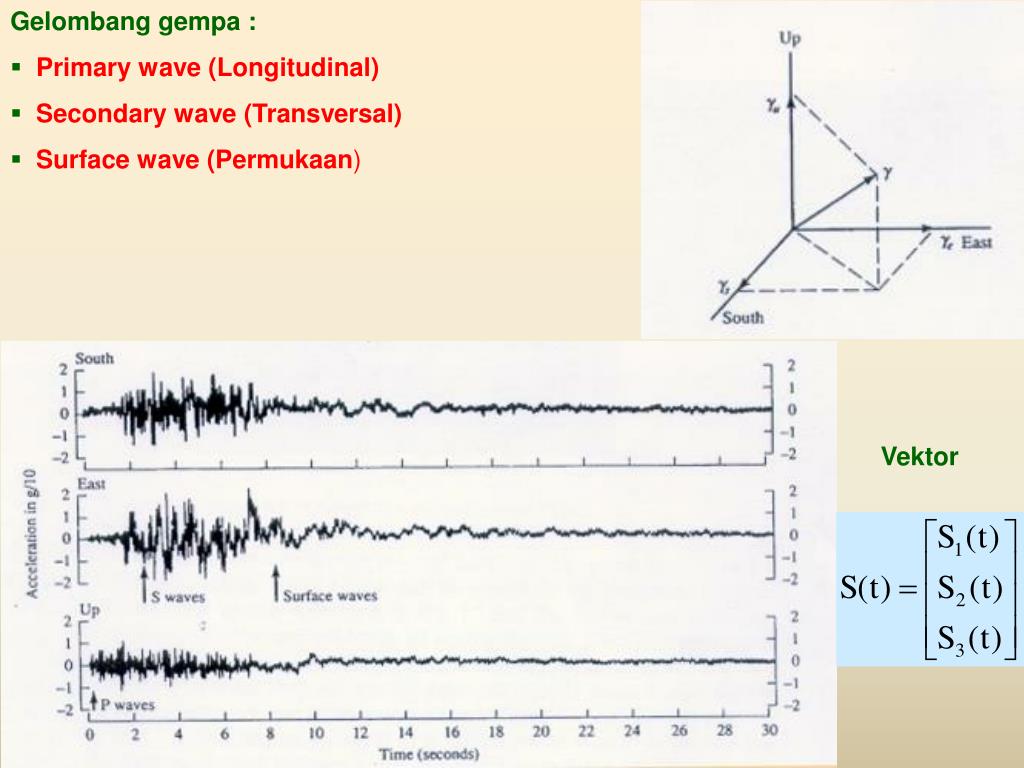

  • Gelombang gempa :

  • Primary wave (Longitudinal)

  • Secondary wave (Transversal)

  • Surface wave (Permukaan)

Vektor


Digital signal processing dsp

BERDASAR JUMLAH DIMENSI

  • Sinyal satu dimensi

    • Hanya fungsi dari satu variabel bebas

  • Multi-dimensional signal

    • Fungsi lebih dari satu variabel bebas

Sinyal dua dimensi


Digital signal processing dsp

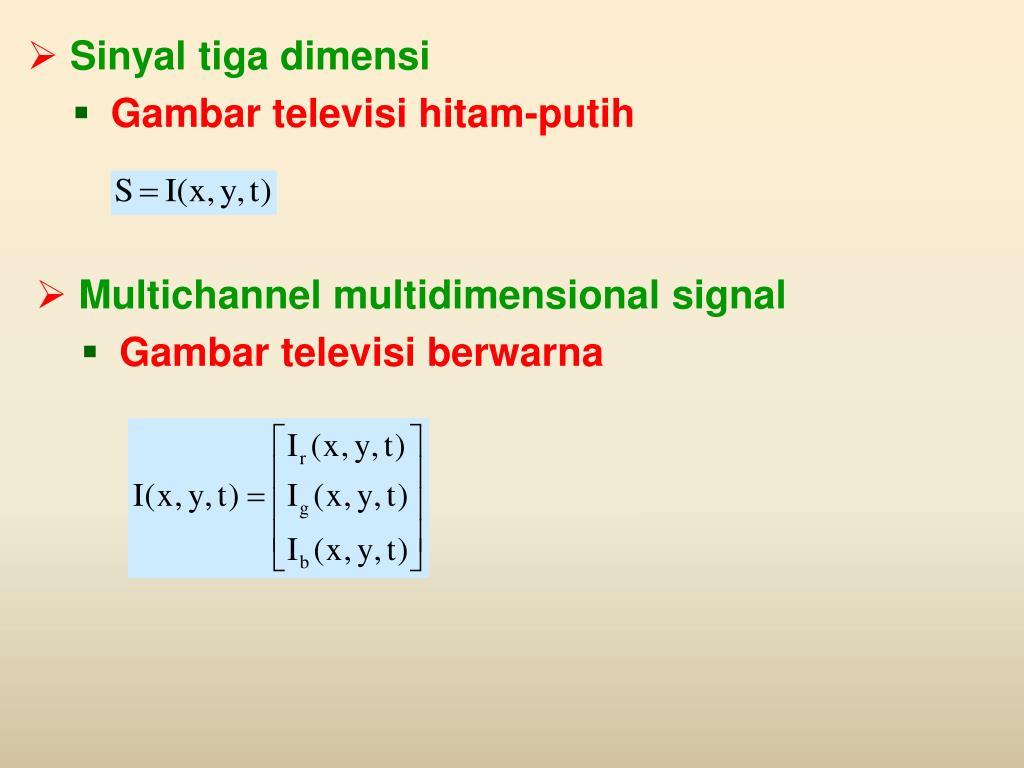

  • Sinyal tiga dimensi

    • Gambar televisi hitam-putih

  • Multichannel multidimensional signal

    • Gambar televisi berwarna

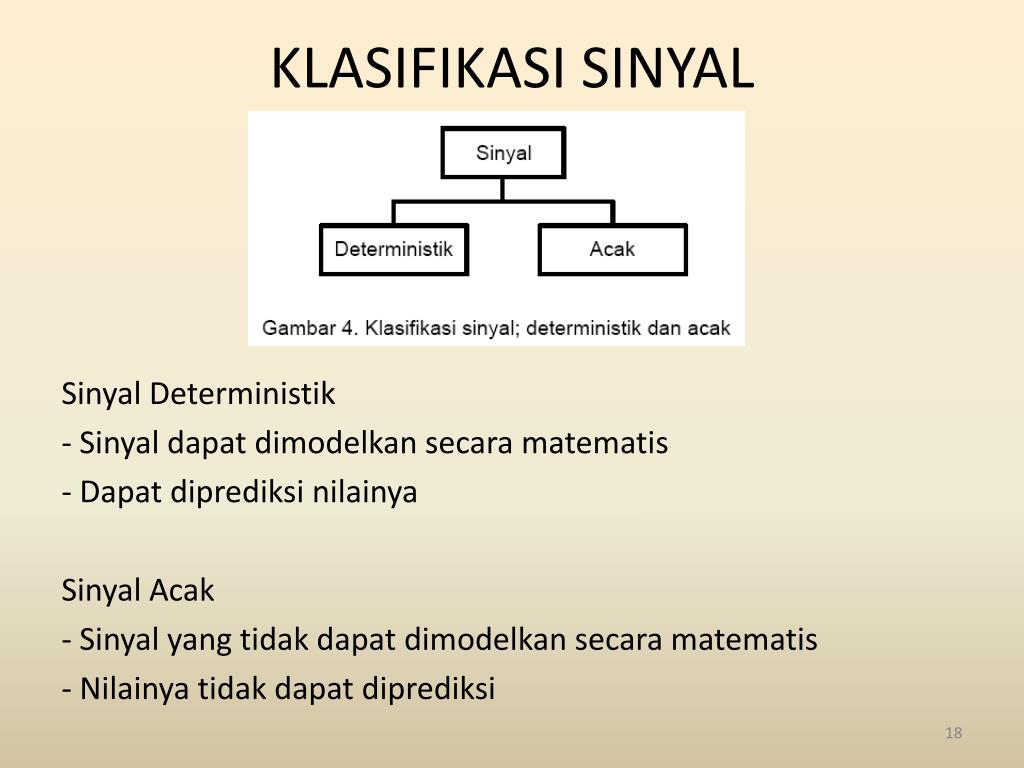

Klasifikasi sinyal

KLASIFIKASI SINYAL

Sinyal Deterministik

- Sinyal dapat dimodelkan secara matematis

- Dapat diprediksi nilainya

Sinyal Acak

- Sinyal yang tidak dapat dimodelkan secara matematis

- Nilainya tidak dapat diprediksi


Digital signal processing dsp

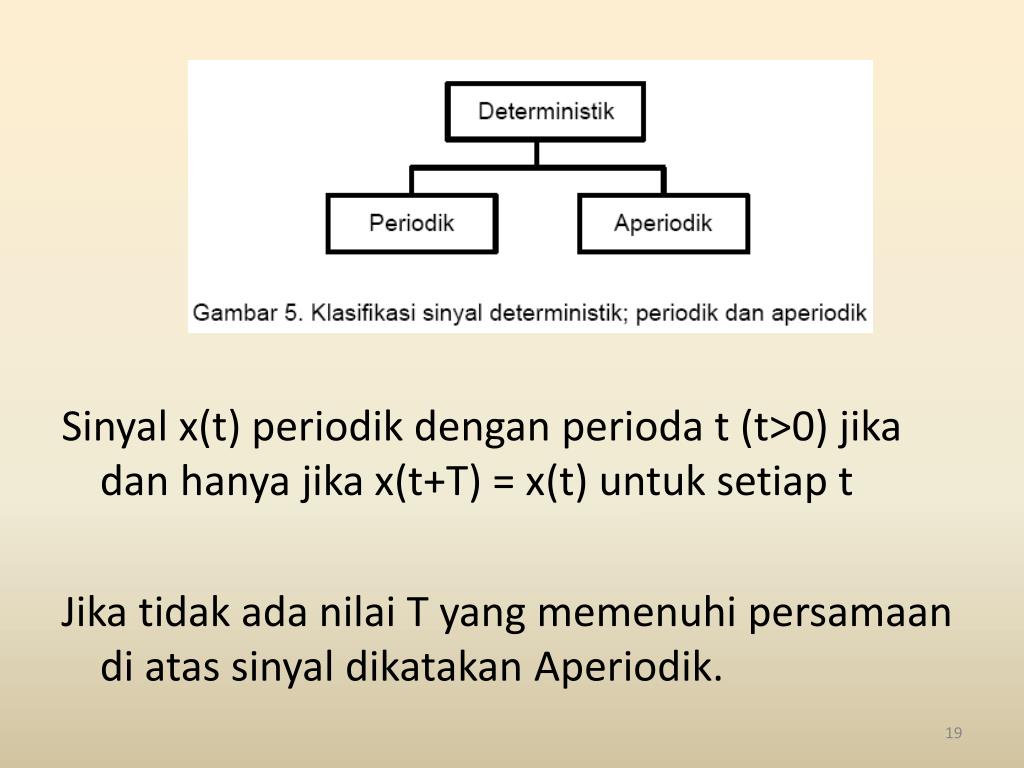

Sinyal x(t) periodik dengan perioda t (t>0) jika dan hanya jika x(t+T) = x(t) untuk setiap t

Jika tidak ada nilai T yang memenuhi persamaan di atas sinyal dikatakan Aperiodik.


Digital signal processing dsp

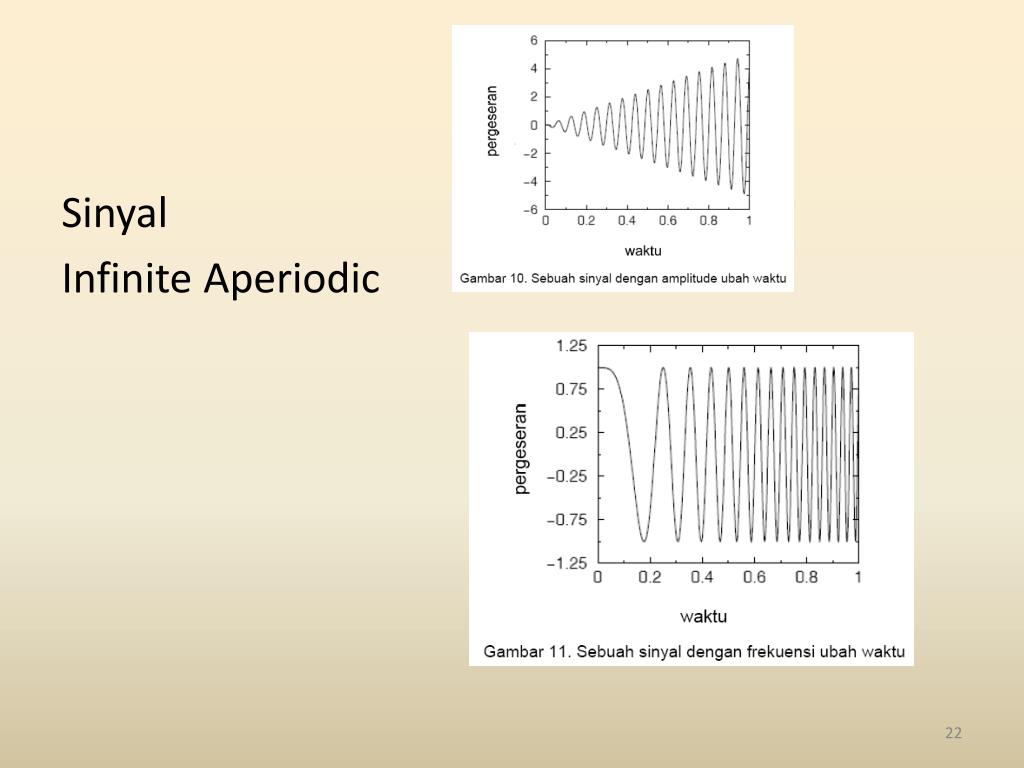

Sinyal

Infinite Aperiodic
