Gem

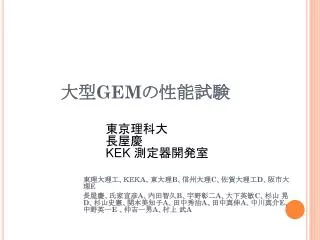

大型GEMの性能試験

東理大理工、KEKA、東大理B、信州大理C、佐賀大理工D、阪市大理E

長屋慶、氏家宣彦A、内田智久B、宇野彰二A、大下英敏C、杉山 晃D、杉山史憲、関本美知子A、田中秀治A、田中真伸A、中川真介E、中野英一E 、仲吉一男A、村上 武A

東京理科大

長屋慶

KEK 測定器開発室


Gem

検出器の大型化に向けて

現在、検出面積の大きな実験に適応できるようにするため

検出器の大型化を狙っている

試作段階として大型GEMを用いた検出器の動作確認を

行った

これによりGEMの大型化つまりGEMを用いた検出器の

大型化が可能であるかを見極めていく


Gem

発表内容

  • 大型GEMについて

  • 動作確認

  • まとめ


Gem

大型GEM

23cm×23cm

今までのGEM は10cm×10cm

140μmピッチ・口径70μm・ポリミドの厚さ50μm

Cuの厚さ5μm・スぺーサー0.5mm

上下八分割して電圧印加

電圧をかける面積が4倍に

  • 均等にかける

  • たるみなど

  •  を考慮

HVからのローパスフィルタ

1.5MΩ

10MΩ

GEM

HV

2200pF


Gem

サイズ

 大型GEMチェンバー      GEMチェンバー

45cm×45cm×6.5cm

20cm×20cm×4.5cm

体積比は約7.3倍


Gem

動作確認

Gas: Ar-CO2(70/30)

ソース

2.5mm

ED=1.0kV/cm

ΔVGEM1,2,3=440V

ET=1.2kV/cm

EI=6.0kV/cm

50mGEM

2.0mm

50mGEM

50mGEM

2.0mm

ソース55Fe

ソース90Sr

信号確認!!


Gem

まとめ

  • 一応動作することを確認できましが・・・

  • 諸事情により詳しい特性までは測定できなかった

  • 次回の研究会までには
