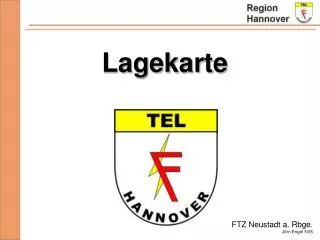

  1. Lagekarte FTZ Neustadt a. Rbge. Jörn Engel 5/05

  2. Die Lagekarte ist in der Einsatzleitung eine der wichtigsten Entscheidungshilfen für die Mitglieder. Sie besteht aus drei Teilen: • Kräfteübersicht • Karte Lagekarte • Schadenskonten

  3. Lagekarte

  4. Der Aufbau der Lagekarte • Links befindet sich die Kräfteübersicht. • Sie bietet einen Überblick über die eingesetzten und • nachrückenden Einsatzkräfte. • Der Status der Einheiten (z.B. alarmiert, abgerückt) wird • mit Uhrzeit festgehalten Lagekarte • Angaben über die Einheit und deren Stärke sind • ebenfalls vorhanden

  5. Die Anforderungszeit. Seit wann sie auf dem Marsch sind. Seit wann sie in Bereitstellung stehen. Wann sie die Einsatzstelle erreicht haben. Der Aufbau der Lagekarte Lagekarte

  6. Der Aufbau der Lagekarte In der Mitte steht die Karte Auf ihr ist das gesamte Einsatzgebiet abgebildet. Als Karte eignen sich: • Waldbrandeinsatzkarten (1 : 50.000) • Einsatzkarte DBAG (1 : 25.000) • Pläne im Maßstab 1 : 10.000 oder Stadtpläne Lagekarte • DIKE(Digitale Amtliche Karte für Einsatzleitungen von BOS)

  7. Der Aufbau der Lagekarte Für Einzelobjekte kann ein Feuerwehrplan oder eine Handskizze verwendet werden. Es ist auch möglich, zwei oder mehr Karten zu kombinieren z.B. Stadtplan und Feuerwehrplan. Lagekarte

  8. Der Aufbau der Lagekarte Auf der Karte sind: • Einsatzschwerpunkte • Einsatzabschnitte • Standort der • Einsatzleitung • Windrichtung • Nord-Pfeil Lagekarte Mit gebräuchlichen taktischen Zeichen darzustellen.

  9. Der Aufbau der Lagekarte Rechts werden Schadenskonten den Einsatzabschnitten (EA) zugeordnet. Sie erhalten eine Nummer und einen Namen z.B. Menschenrettung oder Halle 2. Es wird der Leiter für diesen EA eingetragen und eventuell die Fernmeldeverbindung zu ihm eingetragen. Lagekarte Sie enthalten weitere Angaben in Symbolform von Schäden, Gefahren, Maßnahmen und/oder Ereignisse und die eingesetzten Kräfte im EA.

  10. Der Aufbau der Lagekarte Bereitstellungsraum M Die Übersicht für den Bereitstellungsraum muss, wenn dieser einen Meldekopf hat, mit einem M gekennzeichnet werden. Lagekarte

  11. Der Aufbau der Lagekarte Memo-Karte Die Memo-Karte dient zur Unterbringung wichtiger Informationen auf der Lagekarte Bürgertelefon 0123/456789 Lagekarte
