  1. LOGO! V7 新产品介绍 张飞 zhangfei@bjzh.com.cn 北京众恒恒信自动化设备有限公司 河南启新自动化设备有限公司

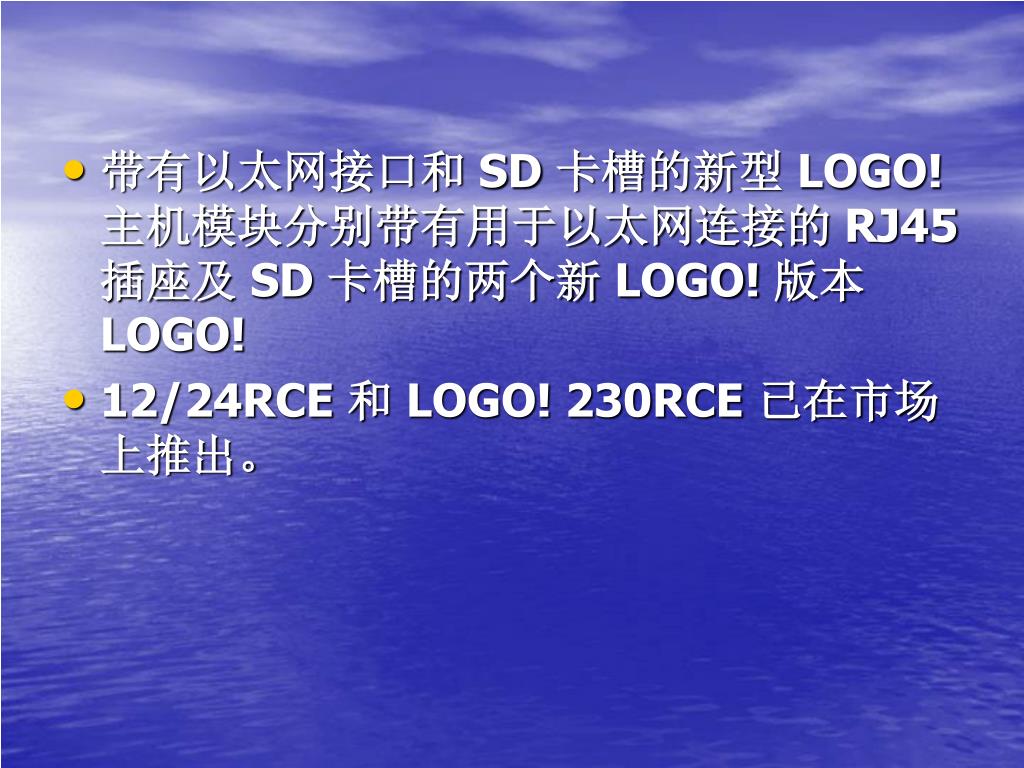

  2. 带有以太网接口和 SD 卡槽的新型 LOGO! 主机模块分别带有用于以太网连接的 RJ45 插座及 SD 卡槽的两个新 LOGO! 版本 LOGO! • 12/24RCE 和 LOGO! 230RCE 已在市场上推出。

  3. 支持网络通信 • LOGO! 0BA7 支持传输速率为 10/100 Mbit/s 的 TCP/IP 以太网上的 SIMATIC S7 通信。 一台 LOGO! 0BA7 可通过以太网与其他 SIMATIC 设备建立最多八个 S7 通信连接。 这些 SIMATIC 设备包括 0BA7 设备、具备以太网功能的 SIMATIC S7 PLC 以及支持与网络 S7 PLC 进行以太网通信的 SIMATIC HMI。 另外，LOGO! 0BA7 还支持最多一个与安装有 LOGO!Soft Comfort V7.0 的 PC 之间的以太网连接。 • ● LOGO! 0BA7 与 PC 之间的以太网通信 • LOGO! 0BA7 与 PC 之间的通信仅可通过以太网络来实现。

  4. SD 卡支持 • LOGO! 0BA7 支持容许 FAT12、FAT16 或 FAT32 文件系统格式的标准 SD（安全数字）卡。 您可以将电路程序（包括或不包括过程数据的数据记录）从 LOGO! 0BA7 储存并拷贝保护到 SD 卡，或者将电路程序从 SD 卡拷贝到 LOGO! 0BA7。 • 说明LOGO! 0BA7 仅支持最大存储容量为 8 GB 且最大数据传输速度为 48 MB/s 或 6 MB/s（6 级）的 SD 卡。

  5. 新的菜单命令 • LOGO! 0BA7 分别为网络通信配置和错误诊断提供了两个新的主菜单命令。 此外，LOGO! 0BA7 还提供了一个新的菜单命令用于 LOGO! 启动画面的配置。将 I/O 状态信息从 LOGO! 0BA7 传输到 PC 的能力LOGO! 0BA7 支持将 I/O 状态数据传输到所连接的 PC。 • 您可以从 LOGO!Soft Comfort 上察看 I/O 状态信息。 LOGO!Soft Comfort 可将 I/O 状态信息保存到 PC 上的 .CSV 文件中。

  6. 支持对连接到 UDF（用户定义功能）的元素进行配置 • LOGO!Soft Comfort V7.0 提供了一个新的电路程序编辑器，即 UDF 编辑器。 UDF 编辑器中所创建的电路程序可保存为独立的 UDF 功能块，以用于 LOGO!Soft Comfort中现有或新的电路程序。 UDF 功能块是所创建的预配置电路程序。 LOGO! 0BA7中的电路程序含有一个 UDF 功能块，您便可对连接到该 UDF 功能块的元素进行编辑。

  7. 支持数据记录 • 您可以仅在 LOGO!Soft Comfort V7.0 上配置数据记录功能。此功能用于记录数字量及模拟量 I/O、数字量及模拟量标志以及功能块的实际值。 如 LOGO! 0BA7 中的电路程序含有一个数据记录块，您便可对从 LOGO! 0BA7 连接到该数据记录块的元素进行配置。 您可选择将数据记录储存在 LOGO! 0BA7 或 SD 卡中。 您还可将数据记录保存到 PC 上的 .CSV 文件中，并用 Microsoft Excel 或文本编辑器打开该文件。

  8. 扩展的实时时钟备份时间 • LOGO! 0BA7 具有一个通常备份时间为 20 天的内置实时时钟。

  9. 提供更多连接器和存储空间以便创建电路程序 • 如您事先通过 LOGO!Soft Comfort V7.0 进行配置，则 LOGO! 0BA7 中提供代表网络数字量输入/输出和网络模拟量输入/输出的四个新的连接器。 此外，现在您的电路程序中可允许用于最多 400 个功能块的最多 16 个模拟量标志、64 个开放连接器、32 个移位暂存器位以及最大 8400 字节的程序存储空间。

  10. 新的特殊功能块 • 共有五个新的特殊功能块可用： 天文时钟、秒表、模拟滤波器、最大值/最小值以及平均值。 • 天文时钟功能 用于在 LOGO! 主机模块的当前时间处于日出时间（TR）与日落时间（TS）之间时将输出置位为高。 LOGO! 基于地理位置、自动夏令时/冬令时转换的设置以及模块的当前时间来自动计算这些时间。 • 秒表功能 计算开始秒表信号与停止秒表信号之间所流逝的时间。 • 模拟量滤波器功能 对模拟量输入信号进行平滑。 • 最大值/最小值功能 记录 Ax 的最大值或者最小值。

  11. 天文时钟功能

  12. 秒表功能

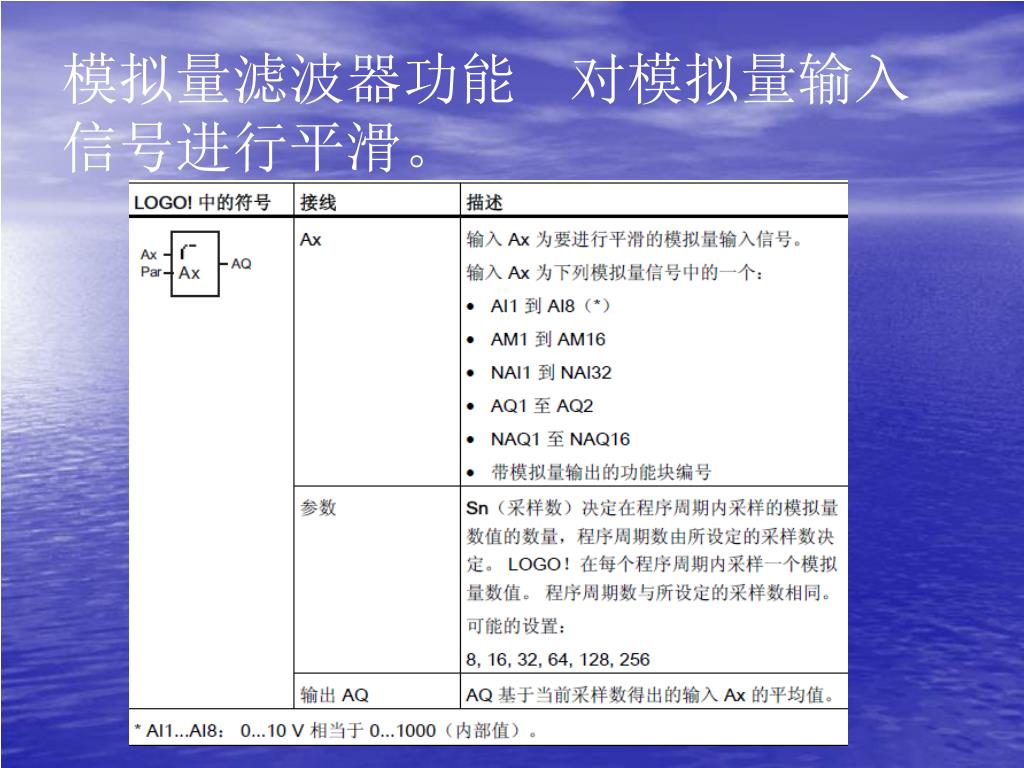

  13. 模拟量滤波器功能 对模拟量输入信号进行平滑。

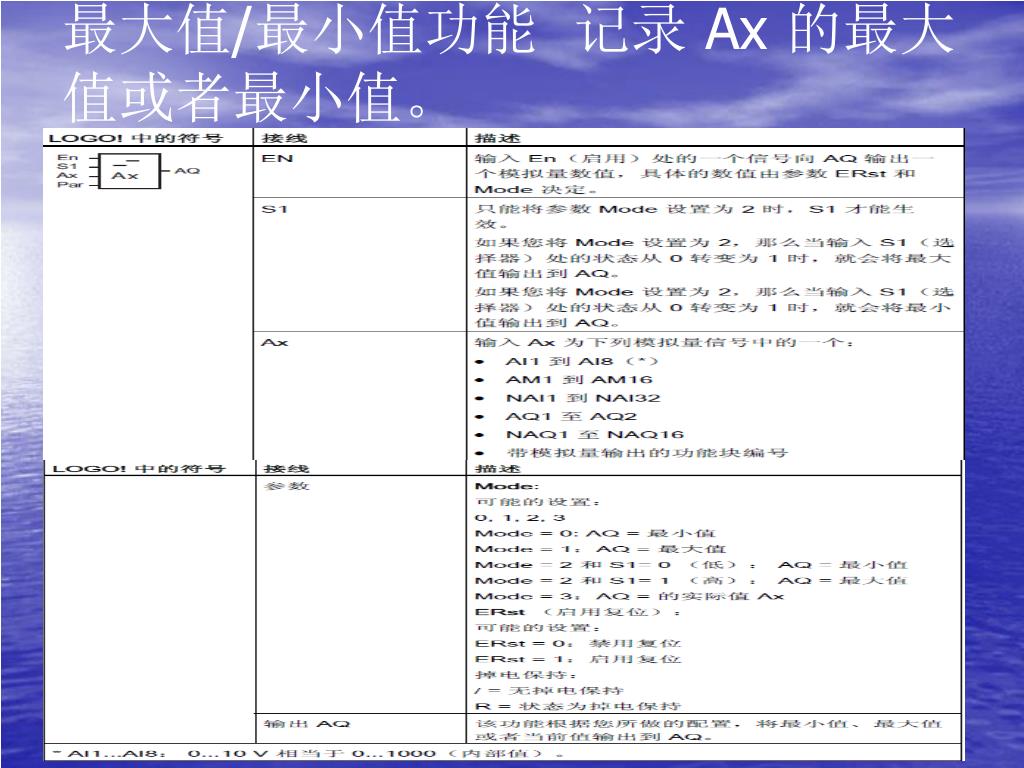

  14. 最大值/最小值功能 记录 Ax 的最大值或者最小值。

  15. Thank you!!! 北京众恒恒信自动化设备有限公司 河南启新自动化设备有限公司
