Presentation Transcript
Datastructuren lijstjes stacks queues

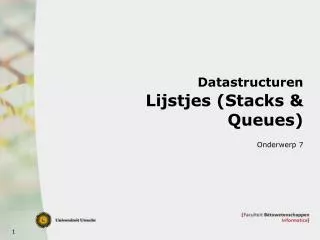

DatastructurenLijstjes (Stacks & Queues)

Onderwerp 7


Dit onderwerp
Dit onderwerp

  • Objectverwijzingen en objecten

  • ADT versus Datastructuur

  • Datastructuren voor dynamische verzamelingen

  • ADT: Stack en Queue

  • Simpele datastructuren voor verzamelingen

    • Gelinkte Lijsten

    • Implementatie van Stacks en Queues


Datastructuren lijstjes stacks queues

1

Inleiding:Objectverwijzingen en Objecten

Datastructuren en Abstracte Datatypes (ADT’s)


Objecten en objectverwijzingen
Objecten en Objectverwijzingen

  • In C# (bijv.) implementeer je verwijzingen naar objecten vaak met ingesloten objecten

  • Objectverwijzing: pijl/verwijzing naar ander (of hetzelfde) object (ik gebruik soms ook woord “pijl”)

  • Oude terminogie: pointer (bijv. in C, net anders gedrag...)

  • (Als objecten in geheugen verplaatsen dan wordt de verwijzing gecorrigeerd)

  • Class Lijst

    • Integer x

    • Lijst volgende

4

6

2

Datastructuren


Adt versus datastructuur herhaling
ADT versus Datastructuur(Herhaling)

  • Datastructuur

    • is een systematische manier van organiseren van data en toegang verlenen tot diezelfde data.

  • Abstract data type

    • is een model van een datastructuur waarin gespecificeerd is:

      • type van de data

      • operaties ter ondersteuning van de datastructuur

      • de types van de parameters van deze operaties

  • Een abstract data type concentreert zich op functionaliteit, niet op tijd.

Datastructuren


Voorbeeld priority queue vs heap

ADT: Priority Queue

Operaties:

Insert(S,x)

Maximum(S)

Extract-Max(S)

Increase-Key(S,x,k)

Datastructuur: Heap

Implementeert al deze operaties efficient

Insert: O(lg n) mits array groot genoeg

Maximum: O(1)

Extract-Max: O(lg n)

Increase-Key: O(lg n)

Maar er kunnen ook andere datastructuren gebruikt worden

Voorbeeld: Priority Queue vs Heap


Priority queue met gewoon array

ADT: Priority Queue

Operaties:

Insert(S,x)

Maximum(S)

Extract-Max(S)

Increase-Key(S,x,k)

Datastructuur: Array

Insert:

Zolang array groot genoeg is, voeg element achteraan aan, en zet PQ-Size(S)++

O(1)

Extract-Max: O(n)

max = S[1]; pm = 1

fori=2 toPQ-Size(S) do

ifS[i] > max

then max = S[i]; pm=1

Verwissel S[pm] en S[PQ-Size(S)]

PQ-Size(S)--;

Return max;

Maximum: O(n)

Increase-Key(S,x,k): O(1) (als je weet waar x staat)

Priority queue met gewoon array


Moraal
Moraal

  • Van een ADT zijn verschillende implementaties door een datastructuur mogelijk

  • Soms is de ene datastructuur met de ene soort operaties sneller en de andere datastructuur met de andere soort operaties sneller

  • Welke je neemt hangt dus af van gebruik


Datastructuren lijstjes stacks queues

2

Dynamische verzamelingen


Dynamische verzamelingen
Dynamische Verzamelingen

  • Verzameling elementen waar we operaties op uitvoeren, bijvoorbeeld:

    • Invoegen van nieuw element

    • Verwijderen van element

    • Vragen aan stellen, bijvoorbeeld: is er een element met keywaarde x?

  • Java:

    • Set Interface

  • C#: Collections


Verschillende datastructuren voor dynamische verzamelingen
Verschillende datastructuren voor dynamische verzamelingen

  • Hangtafwatwelkeoperaties we doenwillen (en hoe snelwelkeoperatie)

    • Invoegen

    • Weglaten

    • Zoeken van element op key

    • Element met kleinste/grootste key

    • Weglaten van eerst/laatstingevoegde element

  • O.a.: lijsten, stacks, queues, hashtabellen, (gebalanceerde) bomen, gewone arrays, codering in integers, …


Allerlei soorten dynamische datastructuren
Allerlei soorten dynamische datastructuren

  • Wat wil je erop doen?

  • Dynamische verzameling (Set):

    • Invoegen van element

    • Weglaten van element

    • Testen of element in verzameling zit

      • Of “Map”-variant: geef extra gegevens van element

    • Vaak gekozen: Hashtabel (komt hierna)

  • Opleveren van langst geleden ingevoegde element (Queue)

  • Opleveren van laatst ingevoegde element (Stack)

  • Kleinste, grootste element, “next”: element dat net groter / kleiner is, …: (gebalanceerde) bomen


Datastructuren lijstjes stacks queues

3

Stack


Stack
Stack

  • Stapel, vergelijkbaar met “stapel borden”

  • Wat je er ‘t laatst opzet haal je er ‘t eerst vanaf

  • LIFO: “Last In First Out”


Stack stapel
Stack (stapel)

  • De Stack is een Abstract Data Type

    • “Dynamic Set” (dynamische verzameling): verzameling die verandert doordat er elementen in en uit gaan op een bepaalde manier

    • Gedefinieerd door een drietal operaties:

    • STACK-EMPTY(S)

      • Geeft een Boolean: true als de stack geen elementen bevat, false als er wel elementen in de stack zitten

    • PUSH(S,x)

      • Zet het element x “bovenop” de stack

    • POP(S)

      • Levert het “bovenste” element van de stack, en haalt dat element ervanaf.

      • D.w.z., verwijdert en levert dat element van alle elementen in de stack dat als laatste toegevoegd werd en nog niet ge-pop-ed is.

Datastructuren


Toepassingen stack
Toepassingen Stack

  • In veel algoritmen gebruikt

  • Onder andere: implementatie van recursie


Implementatie 1 van stack

Met array als je maximum grootte weet

STACK-EMPTY(S)

if top(S) == 0

then return true

else return false

PUSH(S,x)

top(S)++; S[top(S)]=x

{Kan fout gaan als array te klein…}

POP(S)

if STACK-EMPTY(S)

then return “fout: stack leeg”

else

top(S)--;

Return S[top(S)+1]

Implementatie 1 van STACK


Implementatie 2 van stack
Implementatie 2 van STACK

  • Met Objectverwijzingen (Gelinkte lijst)

    • Zie volgende sheets

  • Nadelen: wat lastiger (en slechtere constante factor)

  • Voordelen: geen maximum formaat en kleine stack heeft weinig geheugen nodig


Object met verwijzing
Object met verwijzing

  • Class Stackelement

    • int gegeven;

    • String nogeengegeven;

    • Stackelement next;


Datastructuren lijstjes stacks queues

De stack heeft eenverwijzing die naar de topvan de stapel wijst

top(S)

4

8

3

2


Pop s
POP(S)

top

top

4

8

8

3

3

2

2


Push s 4
Push(S,4)

top

top

4

8

8

3

3

2

2


Isempty s

Commando uit programmeertaal dat test of verwijzing wijst naar niet-bestaand object

In Boek-pseudocode: NIL

I.e.: top(S)==NIL

Sommige implementaties gebruiken een “dummy” object als eind van de stack

IsEmpty(S)

top

top

8

3


Datastructuren lijstjes stacks queues

4 naar niet-bestaand object

Queue


Queue
Queue naar niet-bestaand object

  • Rij, vergelijk met rij voor loket

  • Wie het eerst komt, is ook het eerst weer weg

  • FIFO: “First In First Out”


Operaties op queue
Operaties op Queue naar niet-bestaand object

  • Enqueue(Q,x)

    • Voeg element toe aan Queue

  • Dequeue(Q)

  • Is-Empty(Q)


Implementatie van queue op array

Queue heeft drie variabelen: naar niet-bestaand object

lengte(Q): grootte array (1 … lengte(Q))

kop(Q) (head; begin)

staart(Q) (tail; eind)

Code hier test niet op lege queue’s (werkcollege)

Kan fout gaan als array te klein is…

EnQueue(Q,x)

Q[staart(Q)] = x

if (staart(Q) == lengte(Q))

then staart(Q) = 1

else staart(Q)++

Dequeue(Q)

x = Q[kop(Q)]

if (kop(Q)== lengte(Q))

then kop(Q) = 1

else kop(Q) ++

Implementatie van Queue op array


Datastructuren lijstjes stacks queues

staart naar niet-bestaand object

kop

5

2

8

6

3

1


Implementatie 2 van queue met verwijzingen
Implementatie 2 van Queue: met verwijzingen naar niet-bestaand object

  • Voordelen en nadelen (tov array implementatie) net als voor Stacks

  • Vanwege voordelen worden vaak verwijzingen gebruikt


Queue als gelinkte lijst
Queue als gelinkte lijst naar niet-bestaand object

staart

kop

8

7

3

12

5


Pseudocode
Pseudocode naar niet-bestaand object

  • Class Queue

    • QueueElement kop;

    • QueueElement staart

  • Class QueueElement

    • Allerlei gegevens …;

    • QueueElement volgende


Dequeue q
Dequeue(Q) naar niet-bestaand object

staart

kop

8

7

3

12

5

staart

kop

7

3

12

5

Returnwaarde 8


Enqueue q 5
Enqueue(Q,5) naar niet-bestaand object

kop

staart

8

7

3

12

staart

kop

8

7

3

12

5


Implementatie met groter wordende arrays
Implementatie met groter wordende arrays naar niet-bestaand object

  • Vaak ook gebruikt:

  • Neem een initiele grootte van de array

  • Als die te klein blijkt te worden:

    • Neem een grotere array, en kopieer alles naar die grotere array

      • Bijvoorbeeld: twee keer zo grote array


Dynamische array
Dynamische array naar niet-bestaand object

  • size = 64 (bijvoorbeeld)

  • Neem een array A[1 ... size]

  • Invoegen:

    • Als we het 65e element willen invoegen:

    • Maak een array B[1 ... 2*size]

    • Kopieer A naar B; A=B;

    • size = 2*size

  • Tijd voor n invoegingen totaal ... O(n)

  • 1 operatie: Worst case: O(n); gemiddeld O(1) (“geamortiseerd”)

Datastructuren


Datastructuren lijstjes stacks queues

5 naar niet-bestaand object

Nog even: enkel- en dubbelgelinkte lijsten


Gelinkte lijst en dubbel gelinkte lijst
Gelinkte lijst en dubbel gelinkte lijst naar niet-bestaand object

8

7

3

12

1

6

0

2


Dubbelgelinktelijstobject
Dubbelgelinktelijstobject naar niet-bestaand object

  • Class DGLO

    • Allerlei interessante gegevens, bijvoorbeeld

      int key;

    • DGLO vorige; (prev)

      • Ontbreekt in Enkelgelinkte lijst

    • DGLO volgende; (next)

  • De lijst zelf is een object met in elk geval

    • DGLO kop; (head)

    • DGLO staart; (tail)


Zoeken in gelinkte lijst
Zoeken in gelinkte lijst naar niet-bestaand object

List-Search(L,k)

  • x = kop(L)

  • while (x != NIL and key(x) != k) do

    • x = volgende(x);

  • return x;

  • Geeft object met k als dat bestaat, anders NIL


Invoegen in dubbelgelinkte lijst

List-Insert(L, naar niet-bestaand objectx)

volgende(x)=kop(L);

if kop(L) != NIL

then vorige(kop(L))=x;

kop(L) = x;

vorige(x) = NIL

Hier code om object x aan het begin van de lijst in te voegen

In sommige toepassingen (bijv. als de lijst gesorteerd gehouden wordt) wil je ook middenin invoegen

Invoegen in dubbelgelinkte lijst


Weglaten
Weglaten naar niet-bestaand object

List-Delete(L,x)

  • if vorige(x)!= NIL

    • then volgende(vorige(x)) = volgende(x);

    • else kop(L)= volgende(x)

  • if volgende(x)!= NIL

    • then vorige(volgende(x)) = vorige(x);

1

6

0

2

1

0

2


Voordeel van dubbelgelinkte lijsten
Voordeel van dubbelgelinkte lijsten naar niet-bestaand object

  • Met name: het is makkelijk om een object middenin de lijst weg te laten

  • Nadeel: meer objectverwijzingen


Sentinels stootblokken
Sentinels (stootblokken) naar niet-bestaand object

  • Speciale objecten aan kop en staart van de dubbelgelinkte lijst kunnen soms handig zijn

!

6

0

2


Datastructuren lijstjes stacks queues

7 naar niet-bestaand object

Combinaties van datastructuren


Datastructuren aan elkaar plakken
Datastructuren aan elkaar plakken naar niet-bestaand object

  • Voor veel toepassingen gebruik je combinaties van datastructuren

  • Voorbeeldje: leger(tjes) in strategisch spel

    • Er is een kaart: iedere locatie heeft paar coordinaten (x,y)

    • Er zijn legers: die hebben eigenschappen als: land, sterkte, naam, ervaring, functie, etc.

    • Elk leger staat op een locatie

    • Er kunnen meer legers op dezelfde locatie staan

    • Functies:

      • Speler kan al zijn legers bekijken op volgorde waarop ze ontstaan zijn

      • Speler kan locatie bekijken en daar al zijn legers zien

      • Leger kan verdwijnen (door “disband”-actie of verlies in veldslag)

      • Legers bewegen naar andere locaties


Objecten voor voorbeeld
Objecten voor voorbeeld naar niet-bestaand object

  • Kaart is array [0 … ?, 0 … ?] van locatie

  • Locatie is Object met:

    • Eigenschappen als soort gebied, etc

    • Pijl naar dubbelgelinkte lijst van legers

      • Dubbelgelinkt maakt makkelijk om legers te laten verdwijnen

  • Leger is object met

    • Eigenschappen als sterkte, naam, etc.

    • Pijlen voor dubbelgelinkte lijst van locatie

    • Pijlen voor dubbelgelinkte lijst van legers van speler

      • Dus 4 pointers (verwijzingen naar Leger-objecten)

  • Elke actie is een flink, maar constant aantal operaties…


Conclusies
Conclusies naar niet-bestaand object

  • Sommige programmeertalen hebben dit soort datastructuren voorgebakken

    • Verschilt per taal

    • Soms (niet altijd) beter dan zelf maken…

  • Datastructuren voor verzamelingen

  • Lijsten, queues en stacks

  • Wat komt:

    • Datastructuren die ons snel laten zoeken of een element voorkomt en invoegen en weglaten:

      • Bomen

      • Hash-tabellen


ad
  • Login
