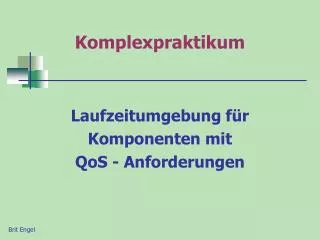

Komplexpraktikum

Komplexpraktikum

Laufzeitumgebung für

Komponenten mit

QoS - Anforderungen

Brit Engel


Container

Komponente

1

Komponente

2

Komponente

1

Komponente

2

Komponenten – Verwaltung

. . .

Komponenten – Verwaltung

Speicher

CPU

Netzwerk

Ressourcen – Verwaltung

Ressourcen – Verwaltung

. . .

Speicher

CPU

Netzwerk

Container

Brit Engel


Komponenten verwaltung

Komponenten – Verwaltung

Komponenten – Verwaltung

Komponenten – Verwaltung

Komponenten – Verwaltung

Komponenten – Verwaltung

Implementierungs – Verwaltung

Implementierungs – Verwaltung

Implementierungs – Verwaltung

Implementierungs – Verwaltung

Implementierungs – Verwaltung

QoS

Repository

QoS

Repository

QoS

Repository

QoS

Repository

QoS

Repository

Vertragsmanager

Vertragsmanager

Vertragsmanager

Vertragsmanager

Vertragsmanager

Kommunikations

Proxy

Kommunikations

Proxy

Kommunikations

Proxy

Kommunikations

Proxy

Kommunikations

Proxy

Instanz der

Komp. – Impl. 1

Instanz der

Komp. – Impl. 1

Instanz der

Komp. – Impl. 1

Instanz der

Komp. – Impl. 1

Instanz der

Komp. – Impl. 1

Instanz der

Komp. – Impl. 2

Instanz der

Komp. – Impl. 2

Instanz der

Komp. – Impl. 2

Instanz der

Komp. – Impl. 2

Instanz der

Komp. – Impl. 2

Ressourcen- Proxy

Ressourcen- Proxy

Ressourcen- Proxy

Ressourcen- Proxy

Ressourcen- Proxy

Ressourcen – Verwaltung

Ressourcen – Verwaltung

Ressourcen – Verwaltung

Ressourcen – Verwaltung

Ressourcen – Verwaltung

Architektur

Komponenten - Verwaltung

Verwaltung der

Komponenten -

Implementierungen

Verwaltung der

QoS - Eigenschaften

Überwachung

des

Zugriffs

  • Verträge zwischen

  • Komponenten

  • Reservierung der

  • Ressourcen

Brit Engel


Qos repository

QoS – Repository

  • Verwaltung der QoS – Eigenschaften

    • Abbildung der CQML – Spezifikationen

    • Bindung der QoS – Eigenschaften an Komponenten

  • Zusammenarbeit mit allen Funktionsbereichen der Komponenten – Verwaltung

    • Auswertung der Eigenschaften bei Aushandlung der Verträge

Brit Engel


Implementierungs verwaltung

Implementierungs – Verwaltung

  • Verwalten von Komponenten – Implementierungen

    • Einfügen und Entfernen

    • inkl. Beziehungen zwischen Komponenten

  • Verwalten der Instanzen

Brit Engel


Implementierungs verwaltung1

Komponenten – Implementierungen A1

Komponenten – Impl. A2

Profil A1.1

Profil A1.2

Profil A1.3

Profil A2.1

Profil A2.1

provides

provides

provides

provides

provides

uses

uses

uses

uses

uses

Komponenten – Spezifikation A

resources

resources

resources

resources

resources

Beziehungen

Beziehungen

Funktionaler Bestandteil

Funktionaler Bestandteil

Implementierungs – Verwaltung

  • Komponenten – Spezifikationen

    • Komponenten – Spezifikation = Schnittstellen

    • Zuordnung mehrerer Komponenten – Implementierungen mit unterschiedlichen QoS - Eigenschaften

Brit Engel


Instanzen verwaltung

Instanzen – Verwaltung

  • Verarbeitung unterschiedlicher Komponententypen

    • Orientierung an EJB – Spezifikation

  • Zwischenspeichern von Instanzen

    • einschließlich abhängiger Instanzen

Brit Engel


Vertragsmanager

a : A

Container

z : Z

d : D

Client – Anwendung

b : B

Client 1

e : E

k : K

u : U

Vertragsmanager

  • Aufruf vom Client (mit QoS – Anforderungen)

  • Aushandlung der Verträge:

    • QoS – Eigenschaften zwischen kommunizierenden Komponenten

    • Reservierung von Ressourcen

       Erstellung des Komponenten – Netzes

  • Ausführung von Clientanfragen

  • (Durchsetzung Verträge)

    • Zuweisung reservierter Instanzen(Kommunikations – Proxy)

    • Zugriff auf reservierte Ressourcen (Ressourcen – Proxy)

Brit Engel


Vertragsaushandlung zwischen komponenten

Vertragsaushandlung: zwischen Komponenten

  • Auswahl aller Implementierungen zu einer geforderten Spezifikation

  • Suche in jeder Implementierung nach passendem Profil

    • provides gleich oder stärker eingeschränkt als uses

  • Rückgabe: Vertrag (entspricht provides )

  • Vergleich der Verträge

Brit Engel


Vertragsaushandlung zwischen komponenten1

Vertragsaushandlung: zwischen Komponenten

  • Auswahl einer Implementierung

  • Reservierungsanfrage

    • zwischengespeicherter Instanzen und Netze

    • oder Reservierung von Ressourcen und abhängigen Instanzen

  • Reservierung scheitert:

    • Auswahl eines alternativen Vertrages

    • kein alternativer Vertrag

      • Freigabe reservierter Instanzen

Brit Engel


Vertragsaushandlung mit ressourcen verwaltung

Vertragsaushandlung: mit Ressourcen - Verwaltung

  • Reservierung der Ressourcen

    • Spezifikation der Anforderungen in resources

    • Anfrage an Ressourcen – Verwaltung

    • Reservierung der Ressourcen

    • Rückgabe:

      Handle zum Zugriff auf reservierte Ressourcen

      • Kennzeichnung der Ressourcen – Verwaltung

      • Beschreibung der reservierten Ressourcen

Brit Engel


Vertragsdurchsetzung kommunikations proxy

Vertragsdurchsetzung: Kommunikations – Proxy

  • Aktivierung:

    • Anforderung einer Instanz

  • Aufgabe:

    • Rückgabe der reservierten Instanz

  • Sonderfälle:

    • Netzerweiterung

    • Austausch von Netzen und Teilnetzen

Brit Engel


Vertragsdurchsetzung ressourcen proxy

Vertragsdurchsetzung: Ressourcen – Proxy

  • Durchsetzung der Verträge mit der Ressourcen – Verwaltung

    • Aktivierung bei Zugriff auf Ressourcen

      • CPU, Speicher, Netzwerk

    • Zuweisung reservierter Ressourcen

    • Überwachung der Einhaltung der Verträge durch Ressourcen – Verwaltung

Brit Engel


Zusammenfassung

Zusammenfassung

  • QoS – Repository

  • Implementierungs – Verwaltung

    • Komponenten – Implementierungen

    • Instanzen

  • Vertrags – Manager

    • Vertragsaushandlung

    • Vertragsdurchsetzung

      • Kommunikations – Proxy

      • Ressourcen - Proxy

Brit Engel
