Метановые батареи

Лазенков В. А.


РАЗДЕЛ 1Экскурс в историю

  • Первые эксперименты в XIX столетии

  • Начало 50-х годов XX века

  • Энергетический кризис 70-х годов XX века

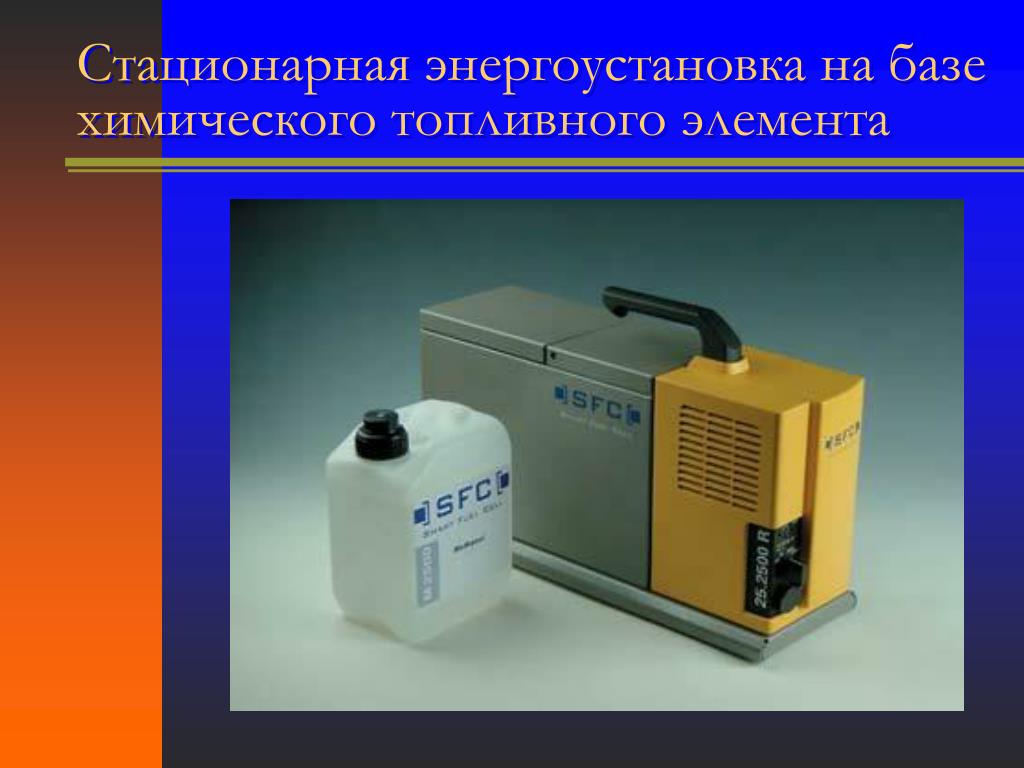

Стационарная энергоустановка на базе химического топливного элемента

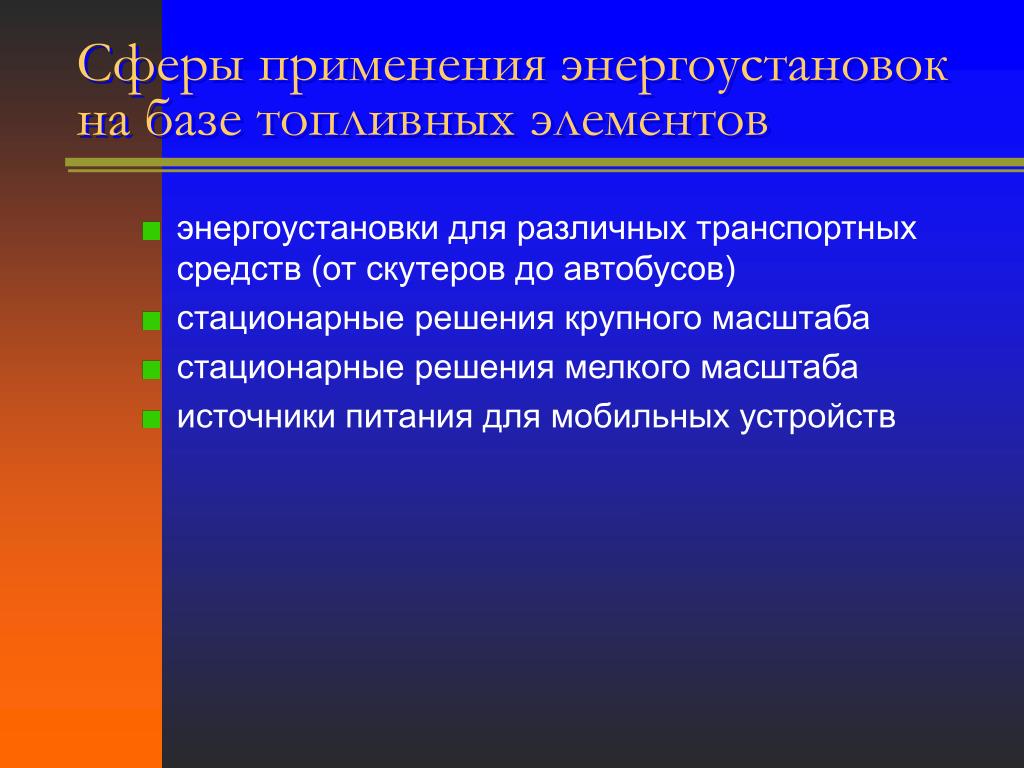

Сферы применения энергоустановок на базе топливных элементов

  • энергоустановки для различных транспортных средств (от скутеров до автобусов)

  • стационарные решения крупного масштаба

  • стационарные решения мелкого масштаба

  • источники питания для мобильных устройств


Что такое топливные элементы? энергоустановок на базе топливных элементов

  • Во первых в топливных элементах используются не расходуемые в процессе работы электроды

  • Во вторых необходимые для проведения реакции вещества подаются извне, а не закладываются внутрь элемента изначально (как это происходит в случае обычных батареек).


Типы химических топливных элементов

  • Топливные элементы с ионообменной мембраной (Proton Exchange Membrane, PEM)

  • Щелочные топливные элементы (Alkaline Fuel Cells, AFC)

  • Фосфорнокислые топливные элементы (Phosphoric Acid Fuel Cells, PAFC)

  • Топливные элементы с прямым окислением метанола (Direct Methanol Fuel Cells, DMFC)

  • Топливные элементы с электролитом из расплава карбоната лития и натрия (Molten Carbonate Fuel Cells, MCFC)

  • Топливные элементы с твердым электролитом (Solid Oxide Fuel Cells, SOFC)


Direct methanol fuel cells dmfc
Топливные элементы с прямым окислением метанола (Direct Methanol Fuel Cells, DMFC)

Реакция на аноде

CH3OH + H2O -> CO2 + 6H+ + 6e

Реакция на катоде

3/2O2 + 6H+ + 6e -> 3H2O

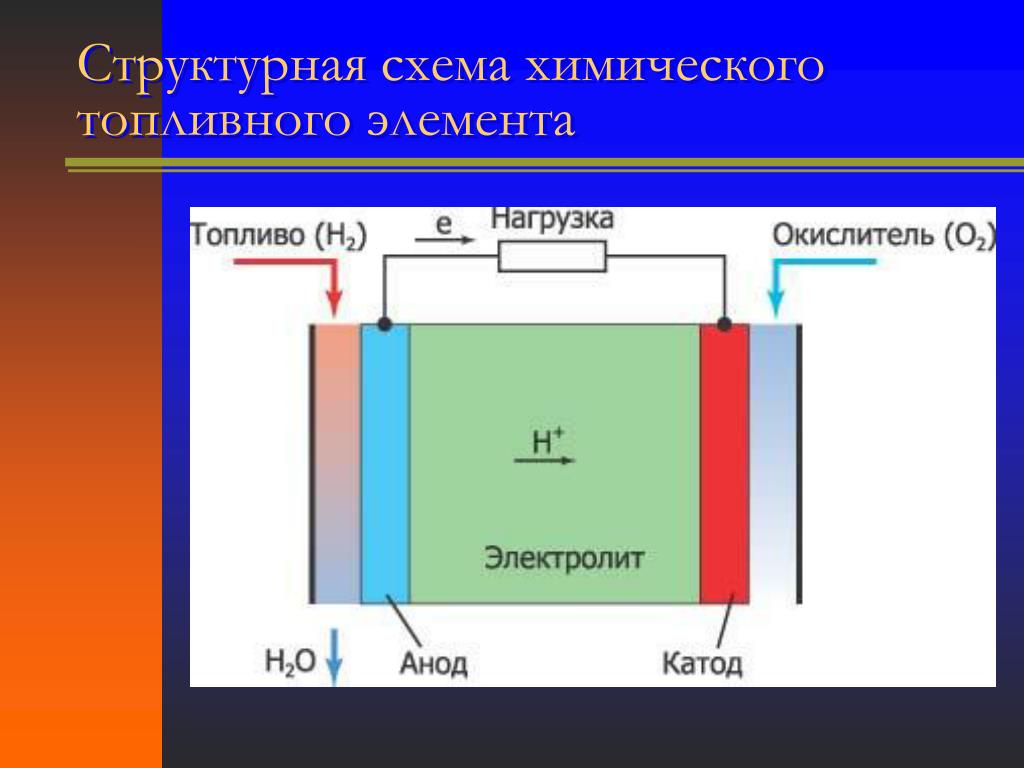

Структурная схема химического топливного элемента


Преимущества топливных элементов

  • высокий коэффициент полезного действия топливных элементов

  • более энергоемкие источники питания

  • возможность практически мгновенного возобновления их энергоресурса

  • более высокую экологическую чистоту химических топливных элементов

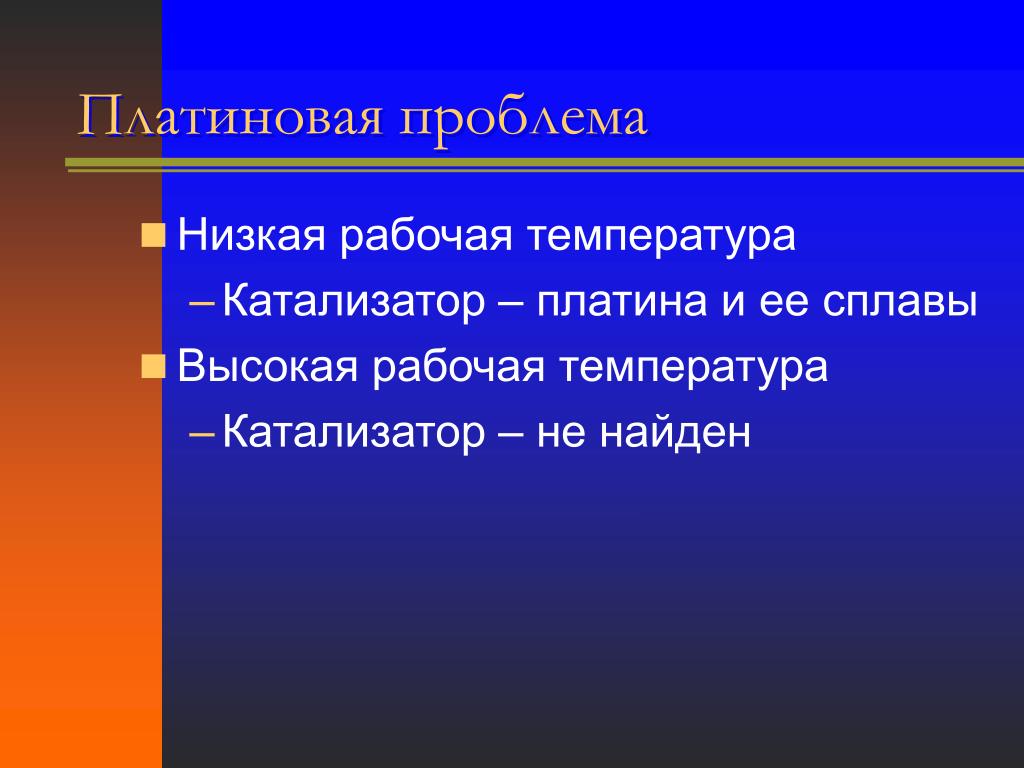

Платиновая проблема элементов

  • Низкая рабочая температура

    • Катализатор – платина и ее сплавы

  • Высокая рабочая температура

    • Катализатор – не найден


Тест по разделу 1 элементов

Вопрос №1

Где выделяются продукт реакции - вода?

  • На аноде

  • На катоде

  • На катализаторе

  • На корпусе


Тест по разделу 1 элементов

  • Вопрос №2

    Какие вещества подаются из вне?

    - Топливо и вода

    - Вода и катод

    - Топливо и окислитель

    - Вода и анод

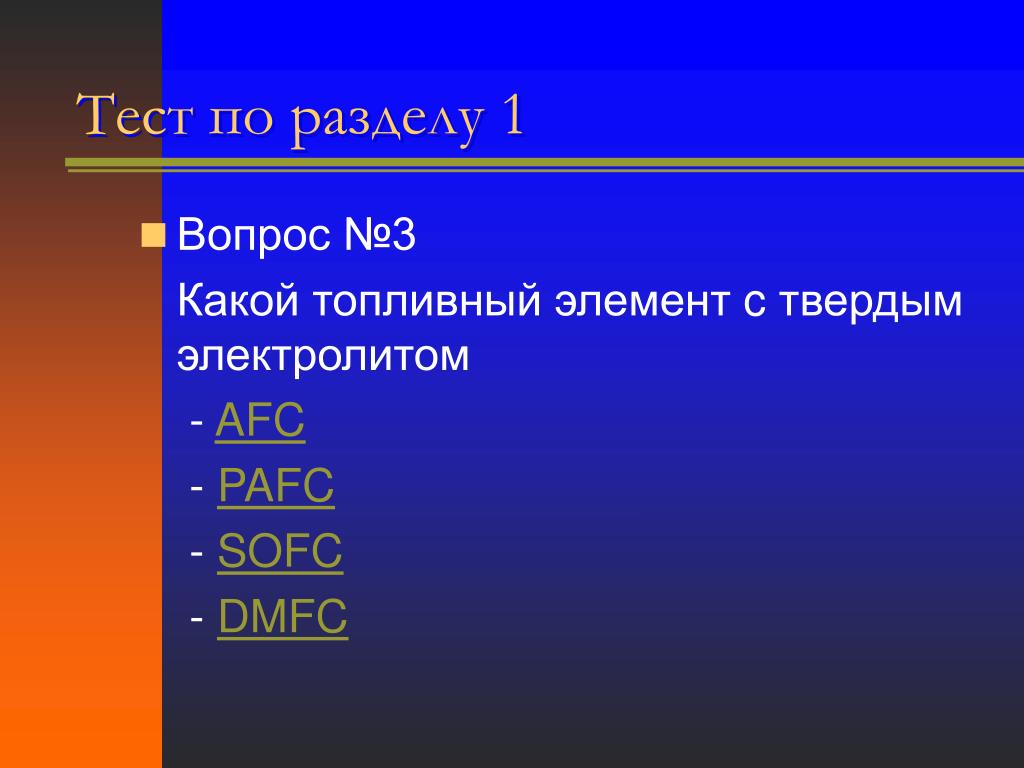

Тест по разделу 1 элементов

  • Вопрос №3

    Какой топливный элемент c твердым электролитом

    - AFC

    - PAFC

    - SOFC

    - DMFC


Тест по разделу 1 элементов

Вопрос №4

Более перспективная область применения топливных элементов?

- Автомобили

- Железнодорожный транспорт

- Авиатранспорт

- Мобильные устройства

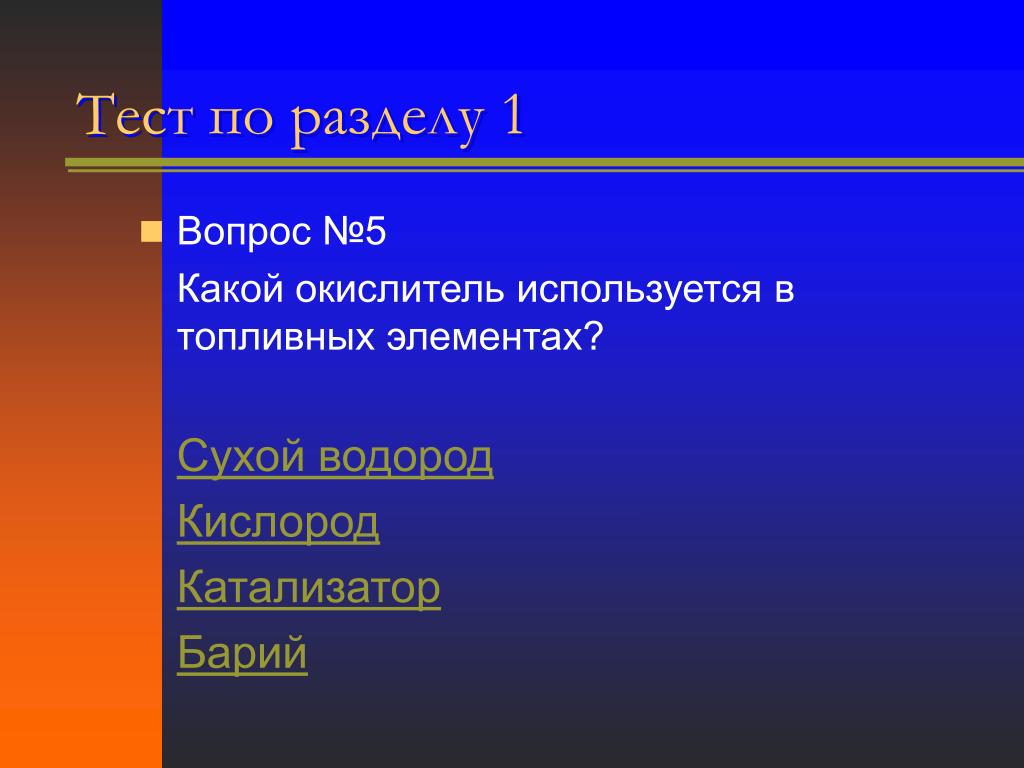

Тест по разделу 1 элементов

  • Вопрос №5

    Какой окислитель используется в топливных элементах?

    Сухой водород

    Кислород

    Катализатор

    Барий


Поздравления элементов

  • Вы прошли обучение по первому разделу, но есть еще раздел 2


РАЗДЕЛ 2 элементовДвижение вперед: прототипы

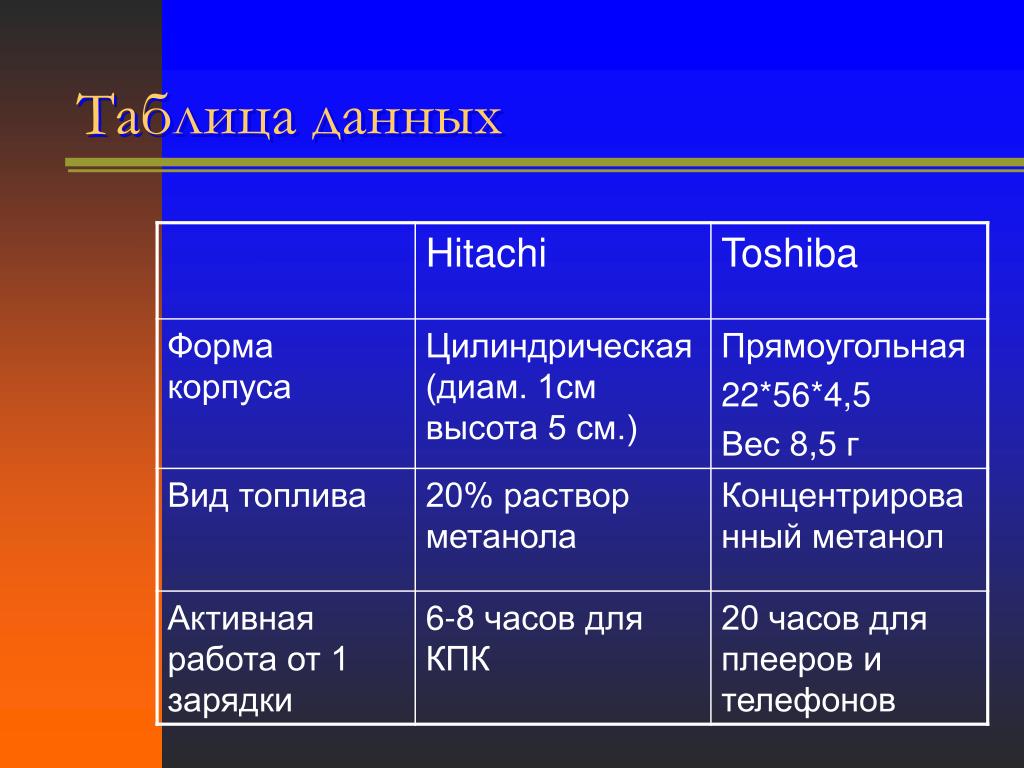

Таблица данных элементов

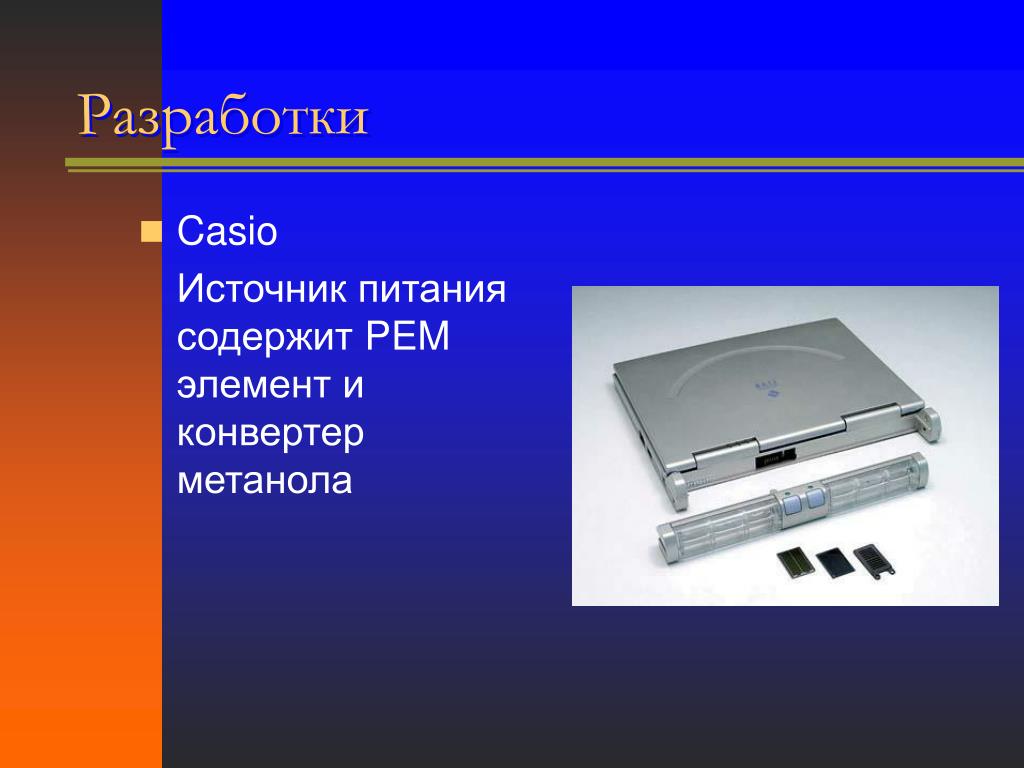

Разработки элементов

  • Casio

    Источник питания содержит PEM элемент и конвертер метанола


Разработки элементов

  • Samsung

    Мобильная платформа Centrino, оснащенная топливным элементом, обеспечивающим работу устройства в течение 10 часов.

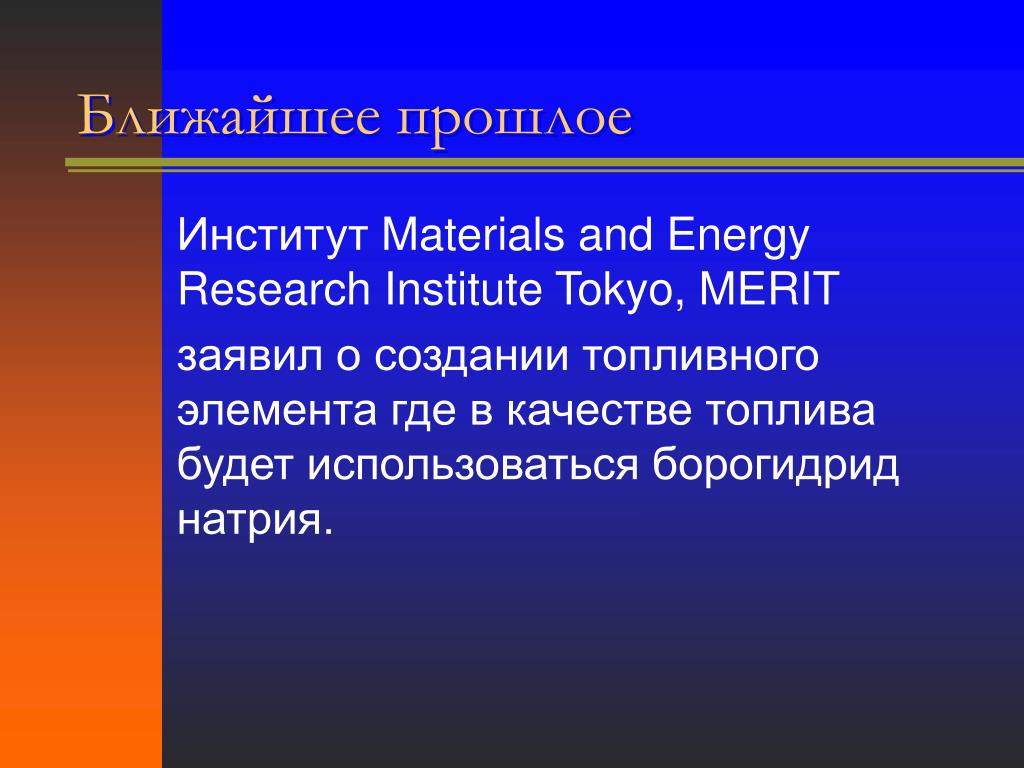

Ближайшее прошлое элементов

Институт Materials and Energy Research Institute Tokyo, MERIT

заявил о создании топливного элемента где в качестве топлива будет использоваться борогидрид натрия.


Настоящее элементов

  • Представленный сотрудниками MERIT прототип топливного элемента выполнен в корпусе размером 80*84,6*3 мм и способен работать с нагрузкой мощностью до 20 Вт. Для питания более мощных устройств можно использовать батареи, состоящие из нескольких элементов. Согласно существующим планам развертывание серийного производства подобных элементов намечено на начало 2006 года.

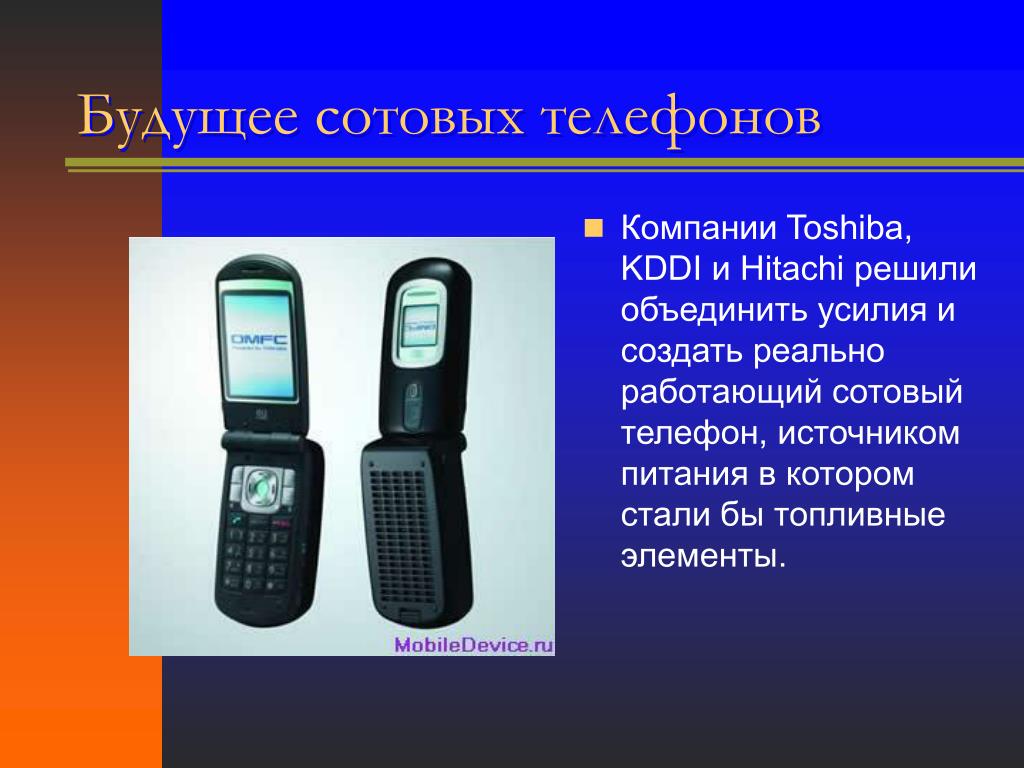

Будущее сотовых телефонов элементов

  • Компании Toshiba, KDDI и Hitachi решили объединить усилия и создать реально работающий сотовый телефон, источником питания в котором стали бы топливные элементы.


Будущее ноутбуков элементов

Корпорация IBM сообщила о совместной с компанией Sanyo разработке прототипа топливного элемента питания, выполненного на базе технологии DMFC (Direct Methanol Fuel Cell) и предназначенного для использования с ноутбуками. Выход его на массовый рынок планируется к 2007-2008 году.


Тест по разделу 2 элементов

  • Вопрос № 1

    Какие формы для топливного элемента существуют?

    - круглый и квадратный

    - прямоугольный и круглый

    - цилиндрический и прямоугольный

    - цилиндрический и квадратный

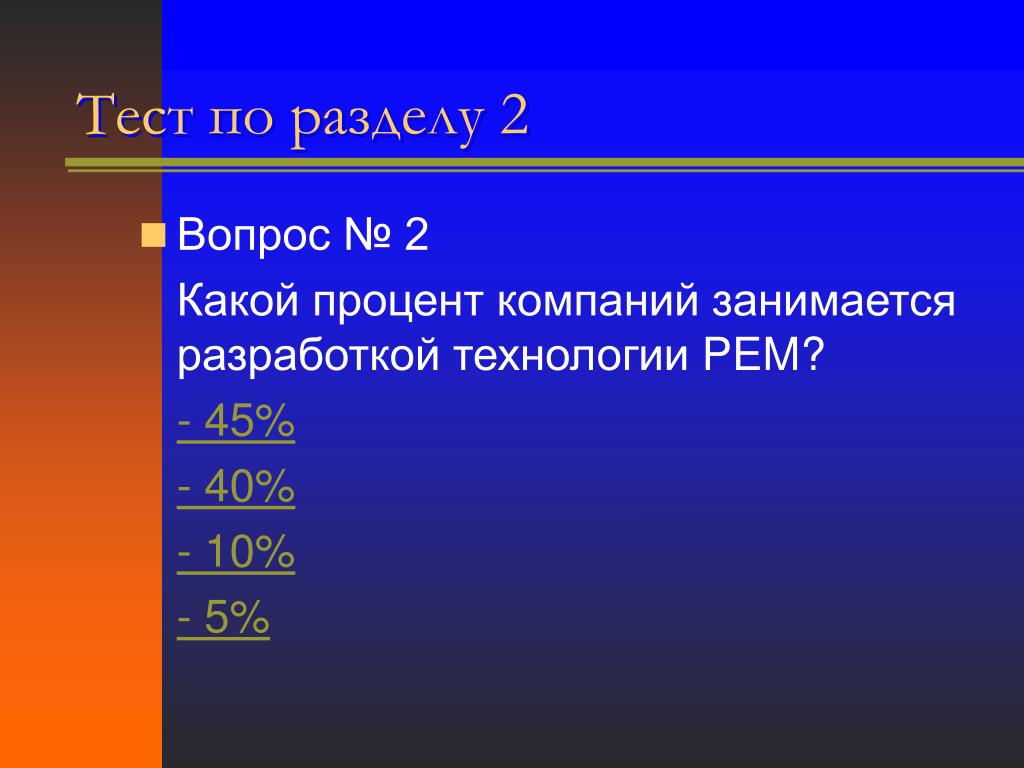

Тест по разделу 2 элементов

  • Вопрос № 2

    Какой процент компаний занимается разработкой технологии PEM?

    - 45%

    - 40%

    - 10%

    - 5%

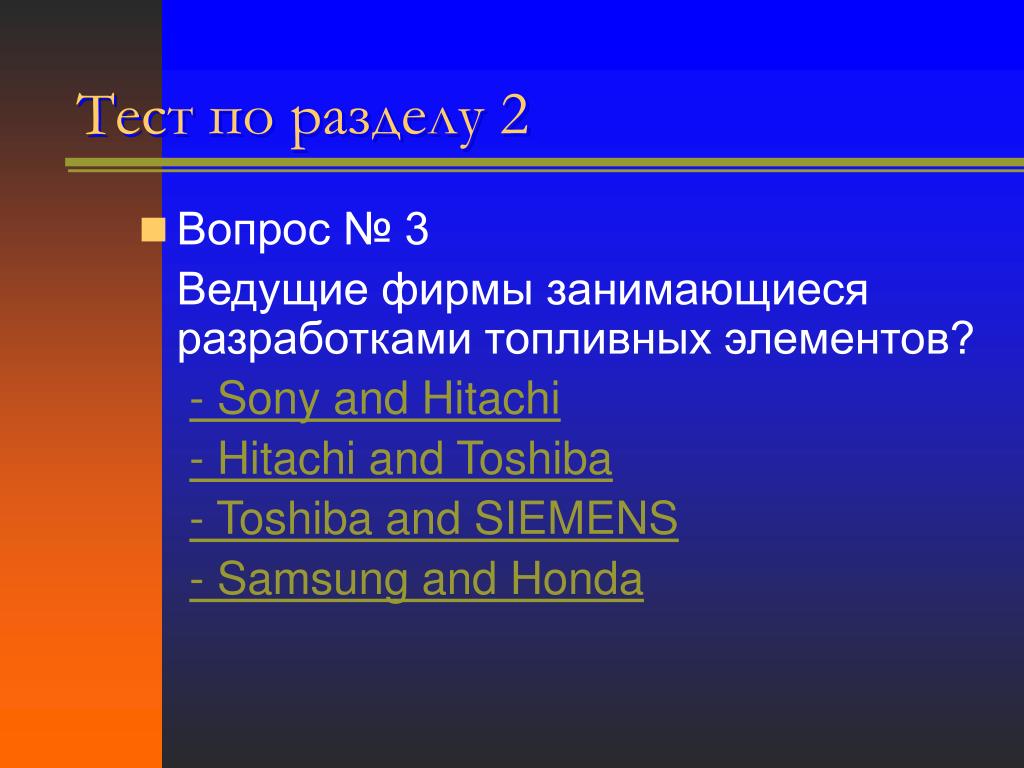

Тест по разделу 2 элементов

  • Вопрос № 3

    Ведущие фирмы занимающиеся разработками топливных элементов?

    - Sony and Hitachi

    - Hitachi and Toshiba

    - Toshiba and SIEMENS

    - Samsung and Honda

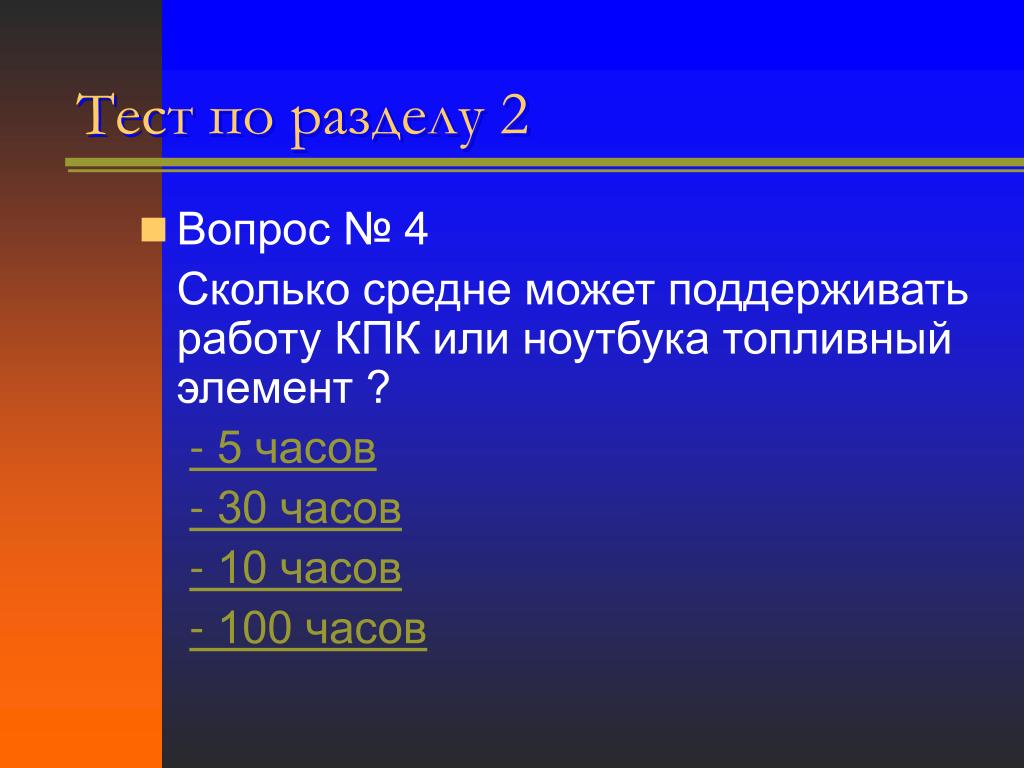

Тест по разделу 2 элементов

  • Вопрос № 4

    Сколько средне может поддерживать работу КПК или ноутбука топливный элемент ?

    - 5 часов

    - 30 часов

    - 10 часов

    - 100 часов

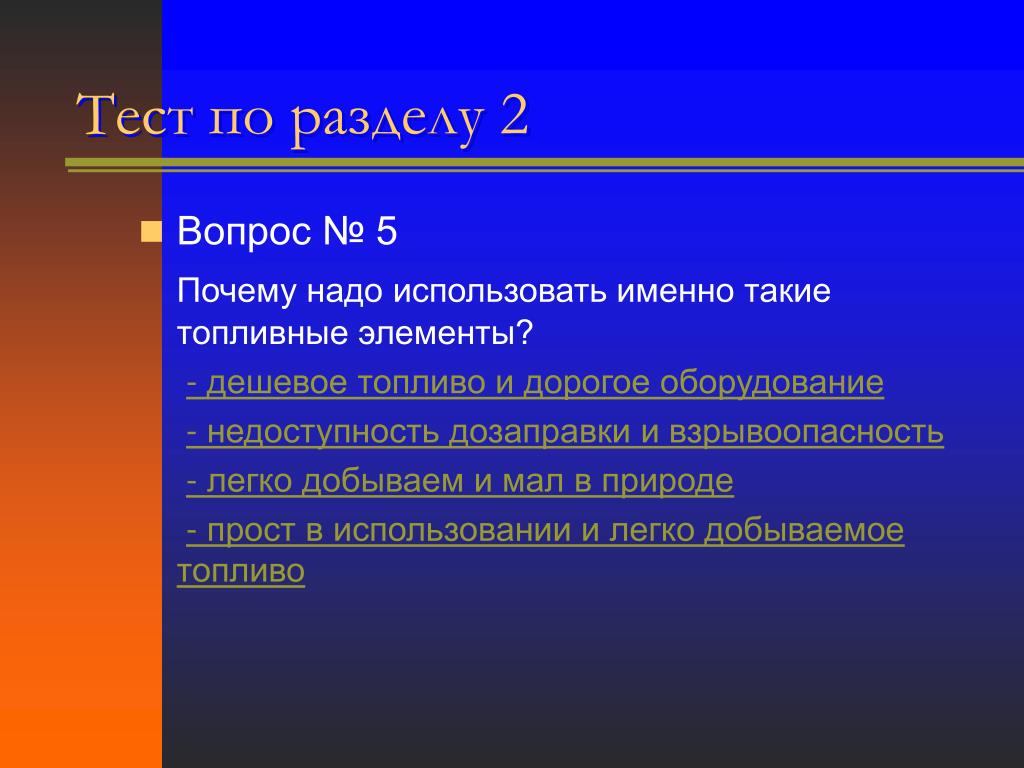

Тест по разделу 2 элементов

  • Вопрос № 5

    Почему надо использовать именно такие топливные элементы?

    - дешевое топливо и дорогое оборудование

    - недоступность дозаправки и взрывоопасность

    - легко добываем и мал в природе

    - прост в использовании и легко добываемое топливо

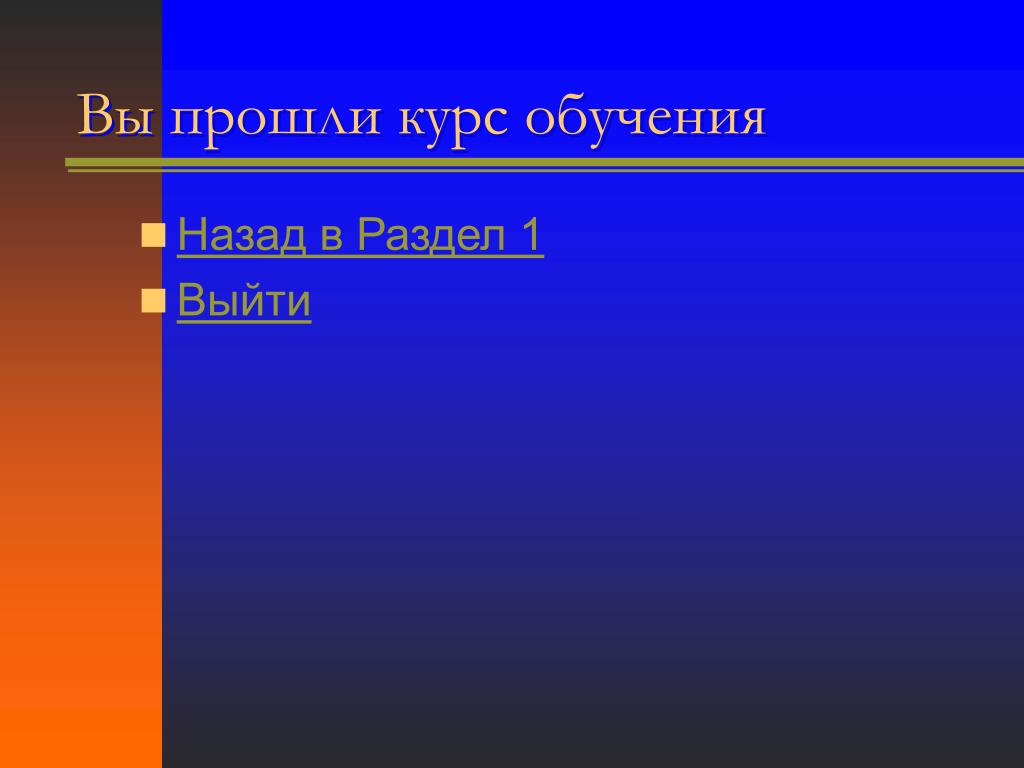

Вы прошли курс обучения элементов

  • Назад в Раздел 1

  • Выйти
