Presentation Transcript
slide1

Синтез системы управления асинхронизированным вентильным двигателем подъемной установки с применением средств автоматизированного проектирования

Аспирантка НТУУ «КПИ» Белая Л.В.

Научный руководитель проф. д.т.н. Чермалых В.М.

Старший преподаватель НТУУ «КПИ», к.т.н. Торопов А.В.

slide2

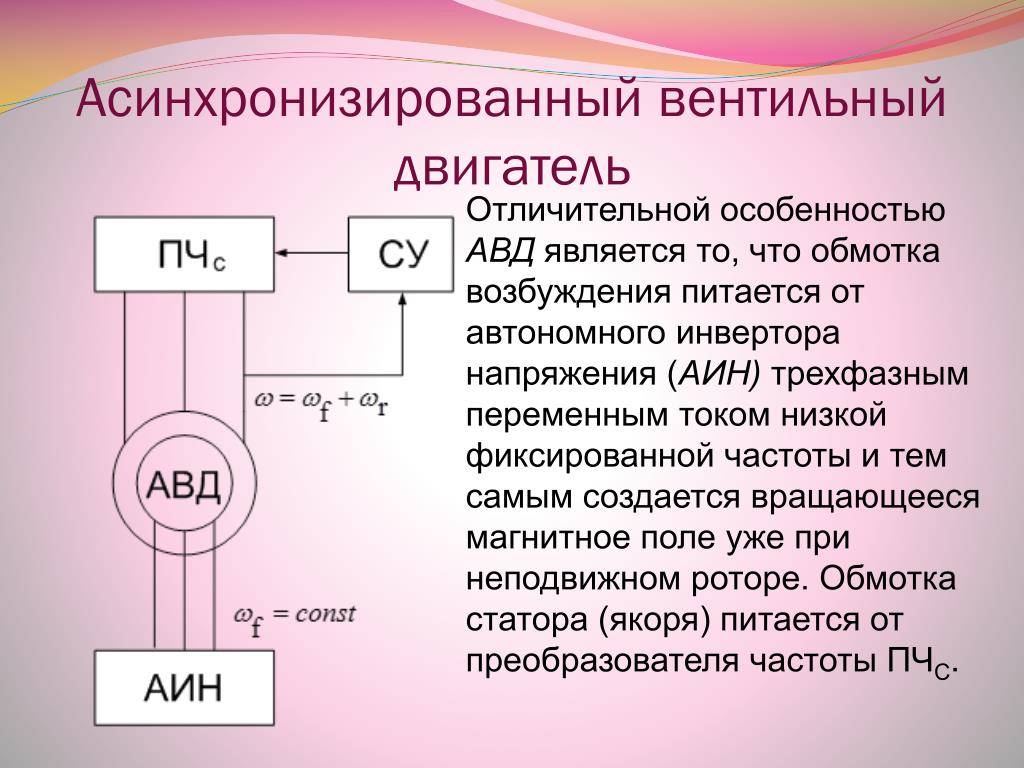

Асинхронизированный вентильный двигатель

Отличительной особенностью АВД является то, что обмотка возбуждения питается от автономного инвертора напряжения (АИН) трехфазным переменным током низкой фиксированной частоты и тем самым создается вращающееся магнитное поле уже при неподвижном роторе. Обмотка статора (якоря) питается от преобразователя частоты ПЧС.

slide3

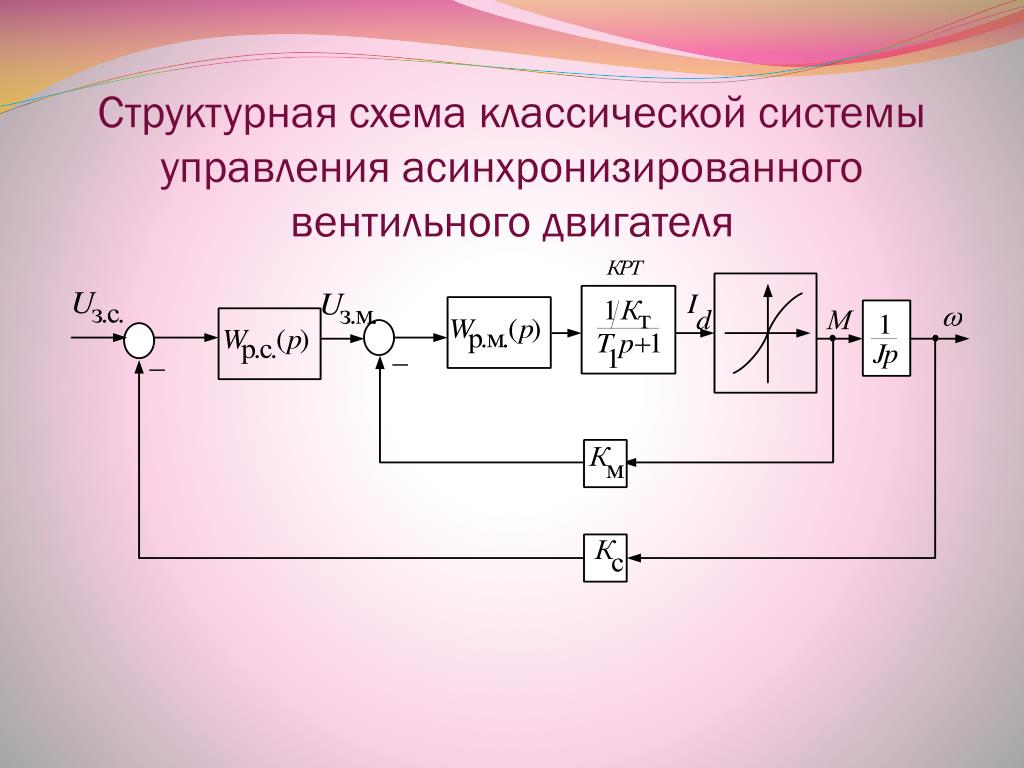

Структурная схема классической системы управления асинхронизированного вентильного двигателя
slide4

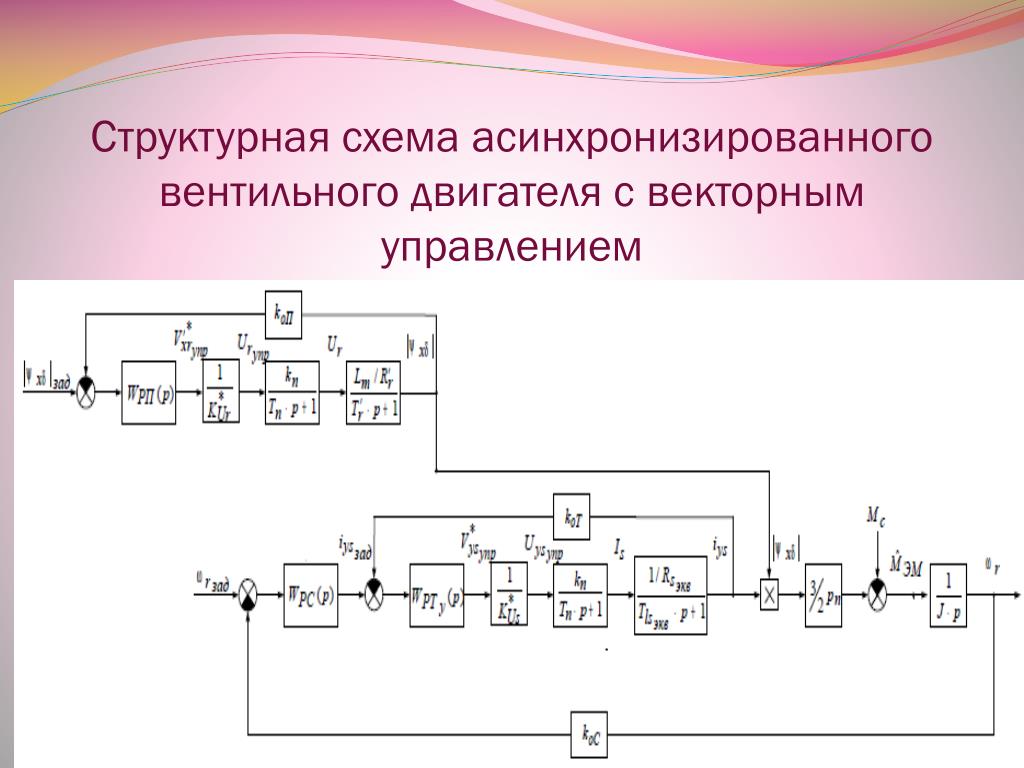

Структурная схема асинхронизированного вентильного двигателя с векторным управлением
slide5

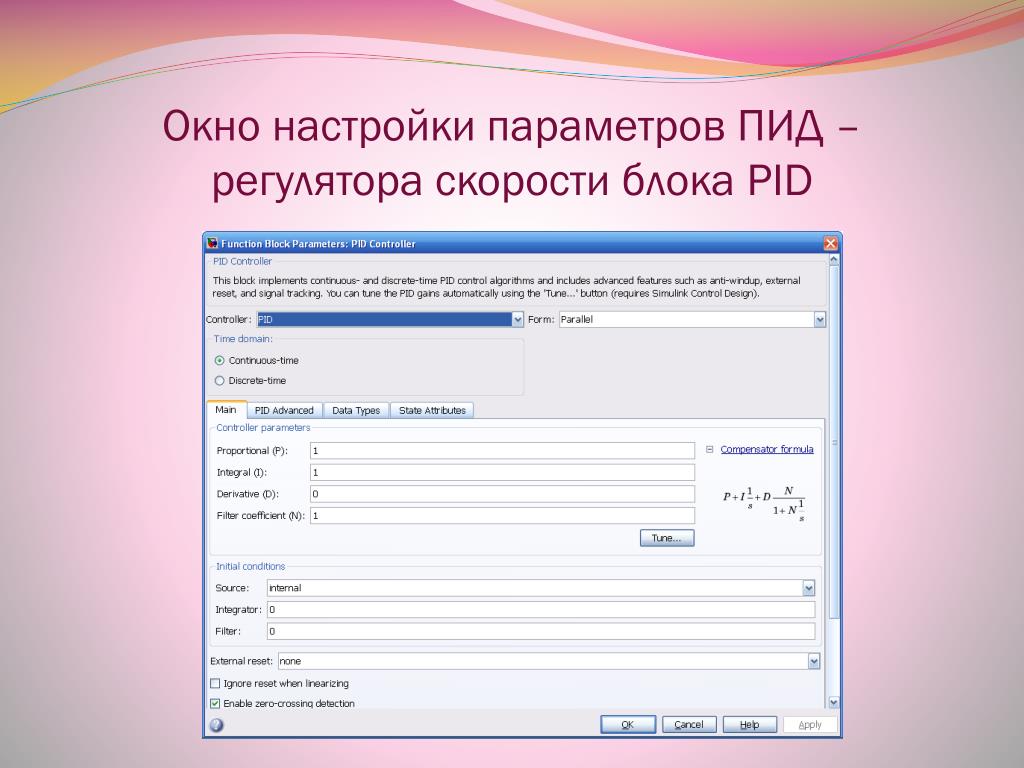

Окно настройки параметров ПИД – регулятора скорости блока PID
slide6

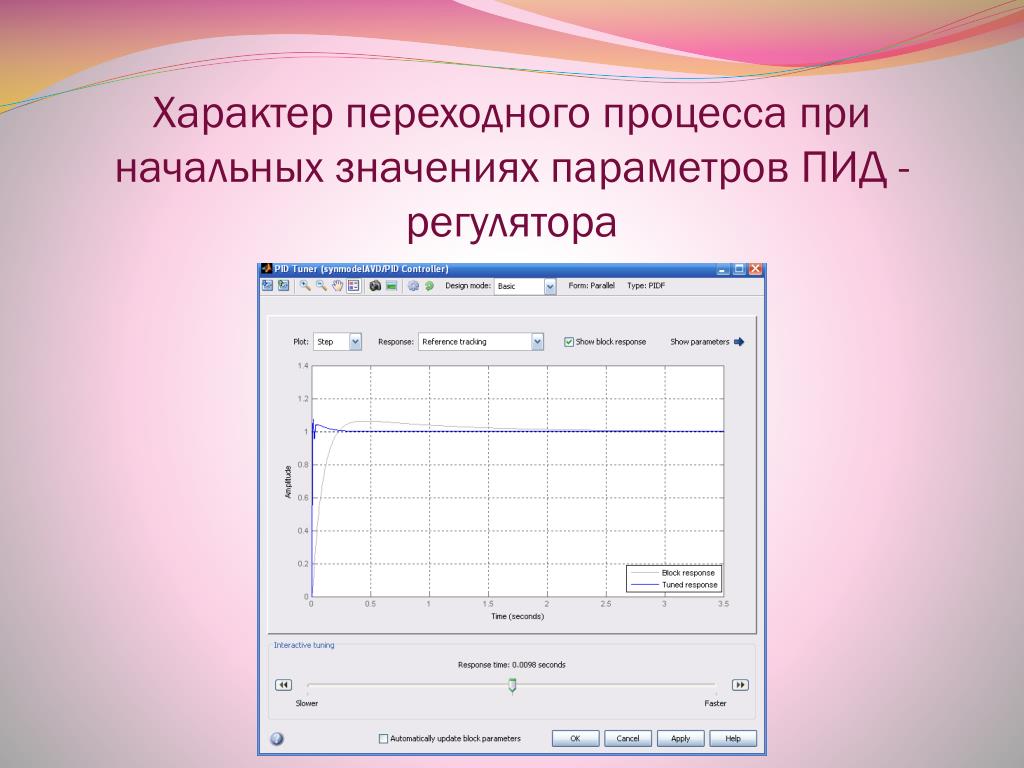

Характер переходного процесса при начальных значениях параметров ПИД - регулятора
slide7

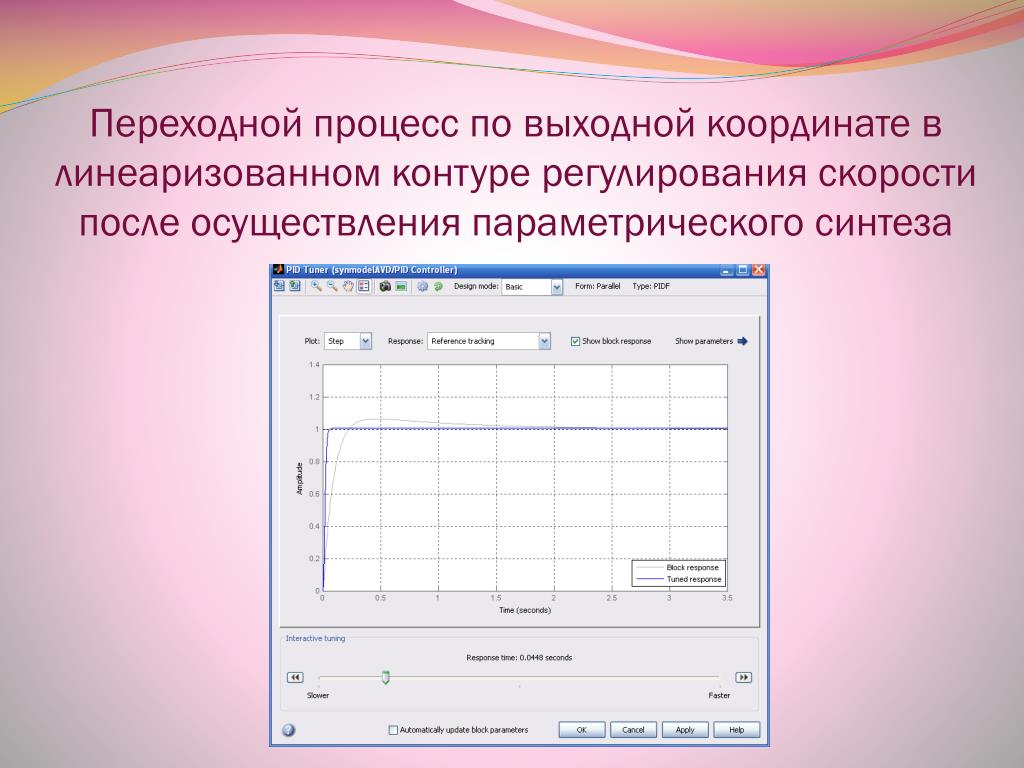

Переходной процесс по выходной координате в линеаризованном контуре регулирования скорости после осуществления параметрического синтеза
slide8

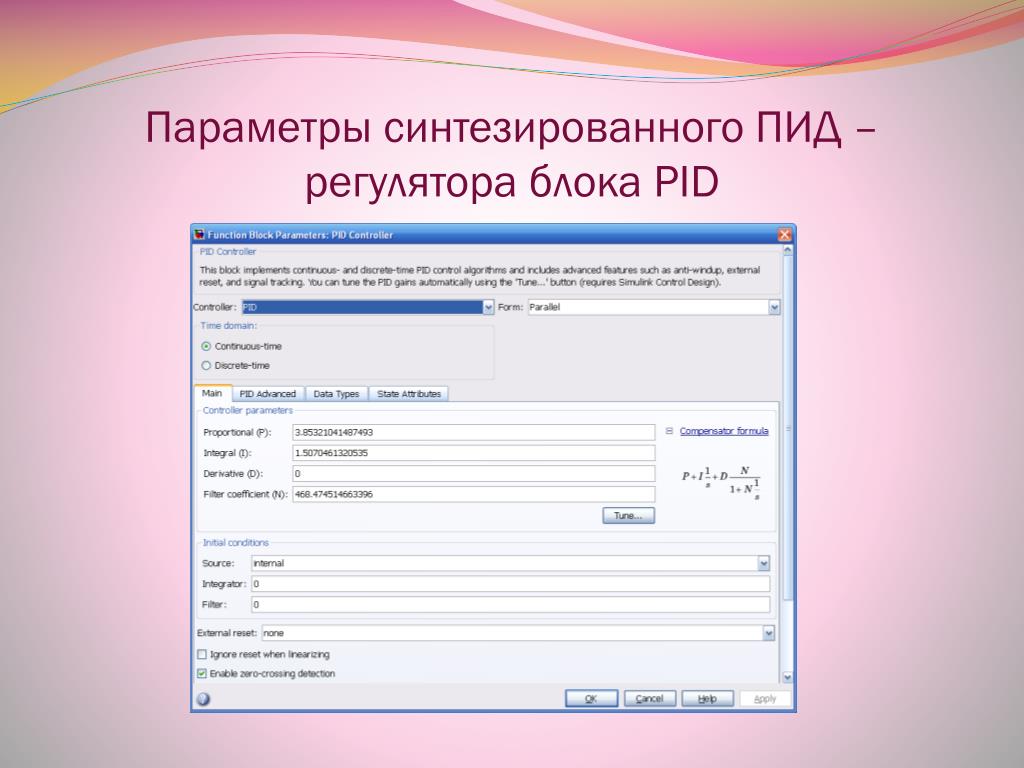

Параметры синтезированного ПИД – регулятора блока PID
slide9

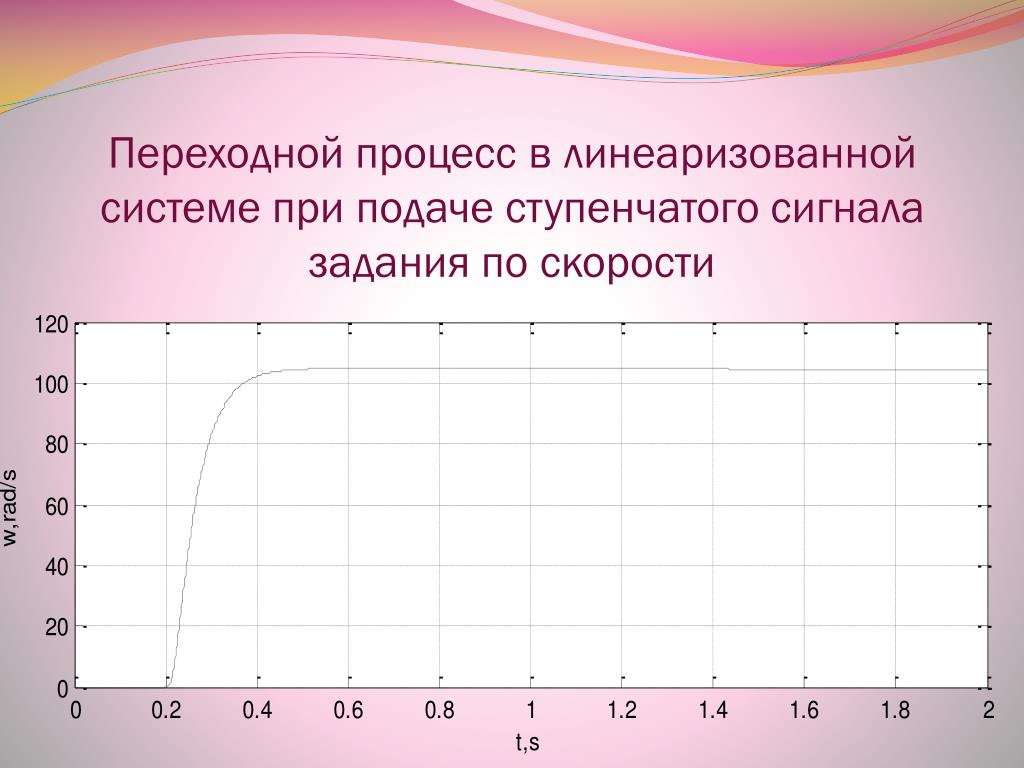

Переходной процесс в линеаризованной системе при подаче ступенчатого сигнала задания по скорости
slide10

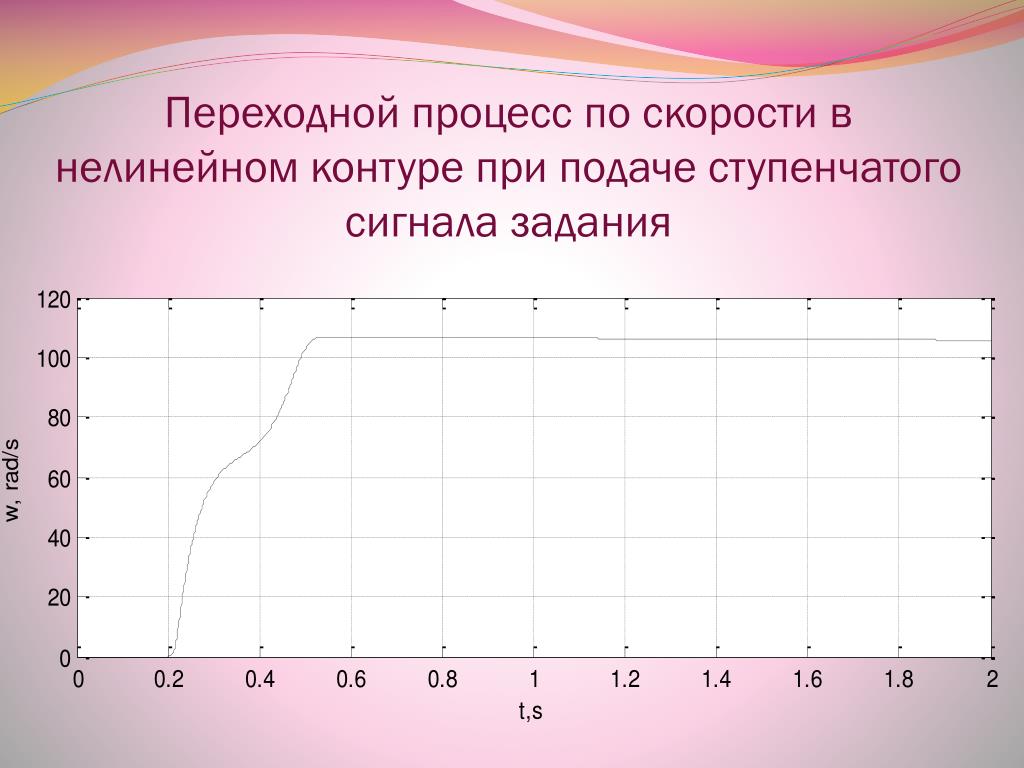

Переходной процесс по скорости в нелинейном контуре при подаче ступенчатого сигнала задания
slide11

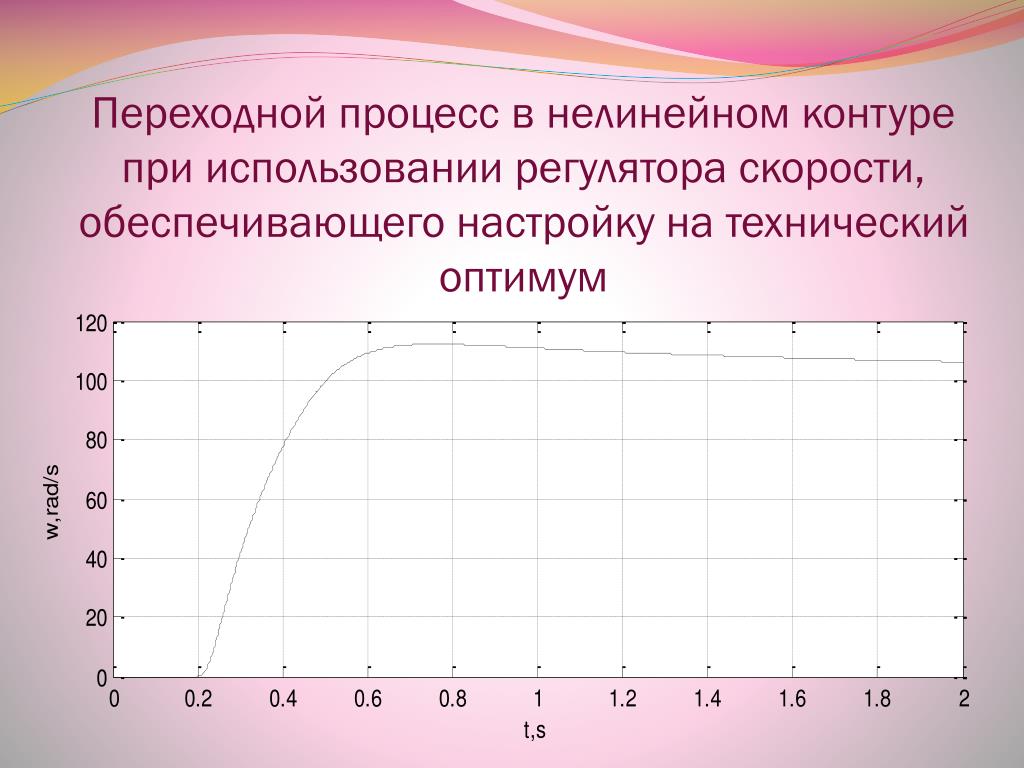

Переходной процесс в нелинейном контуре при использовании регулятора скорости, обеспечивающего настройку на технический оптимум

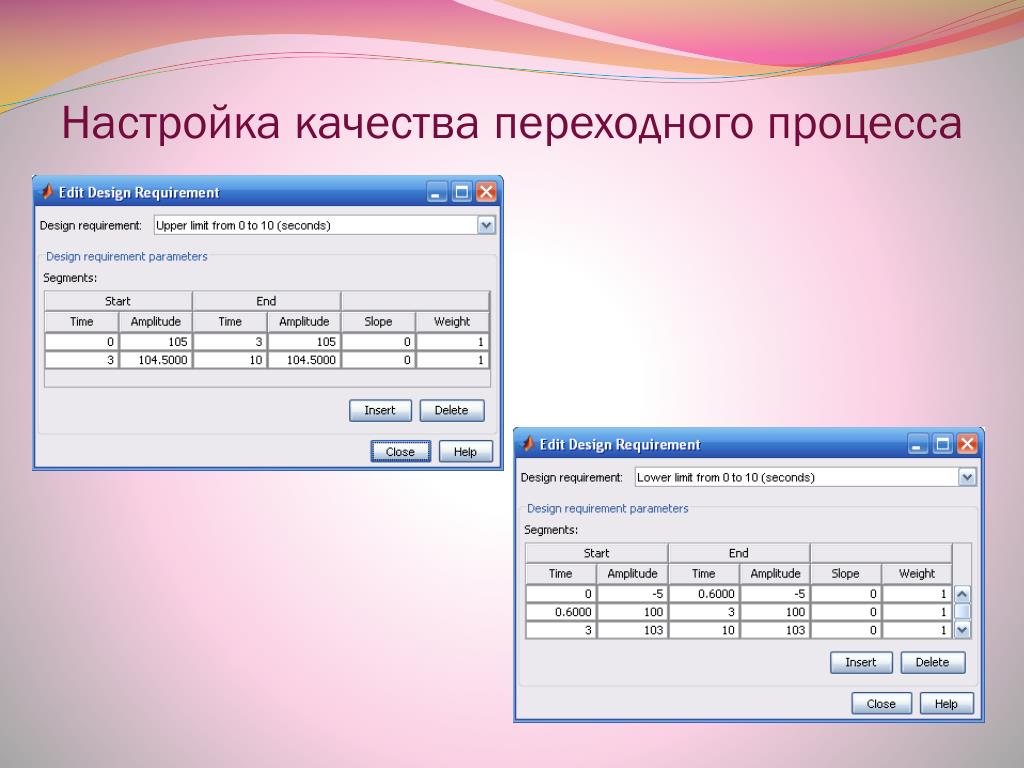

slide13

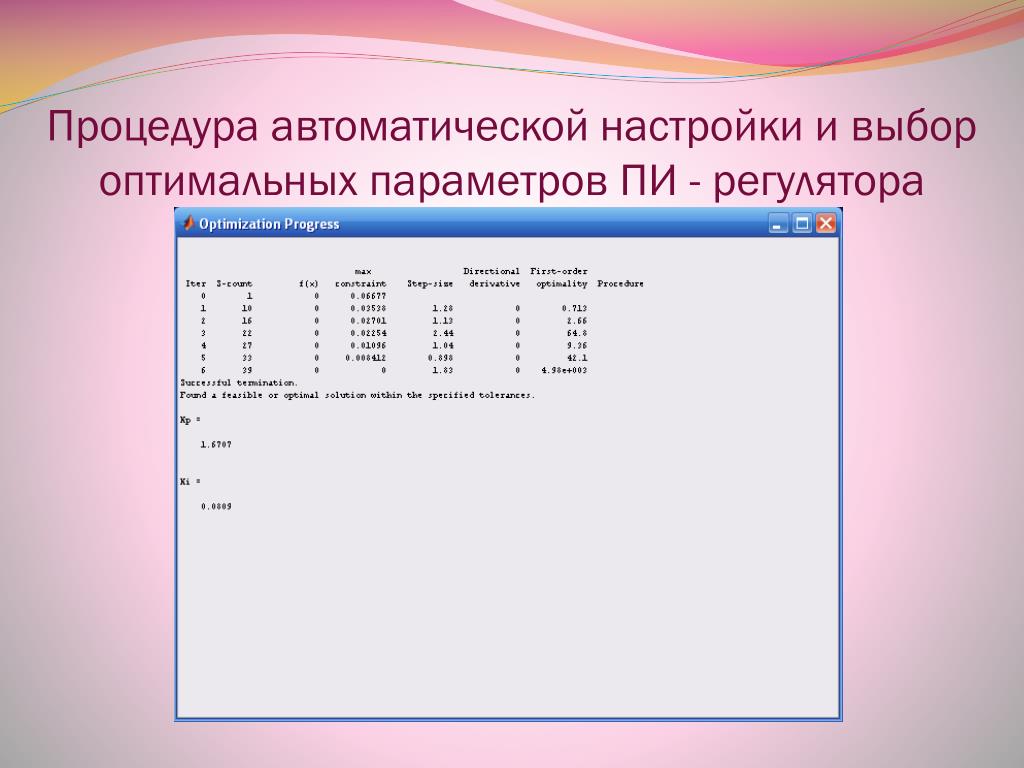

Процедура автоматической настройки и выбор оптимальных параметров ПИ - регулятора

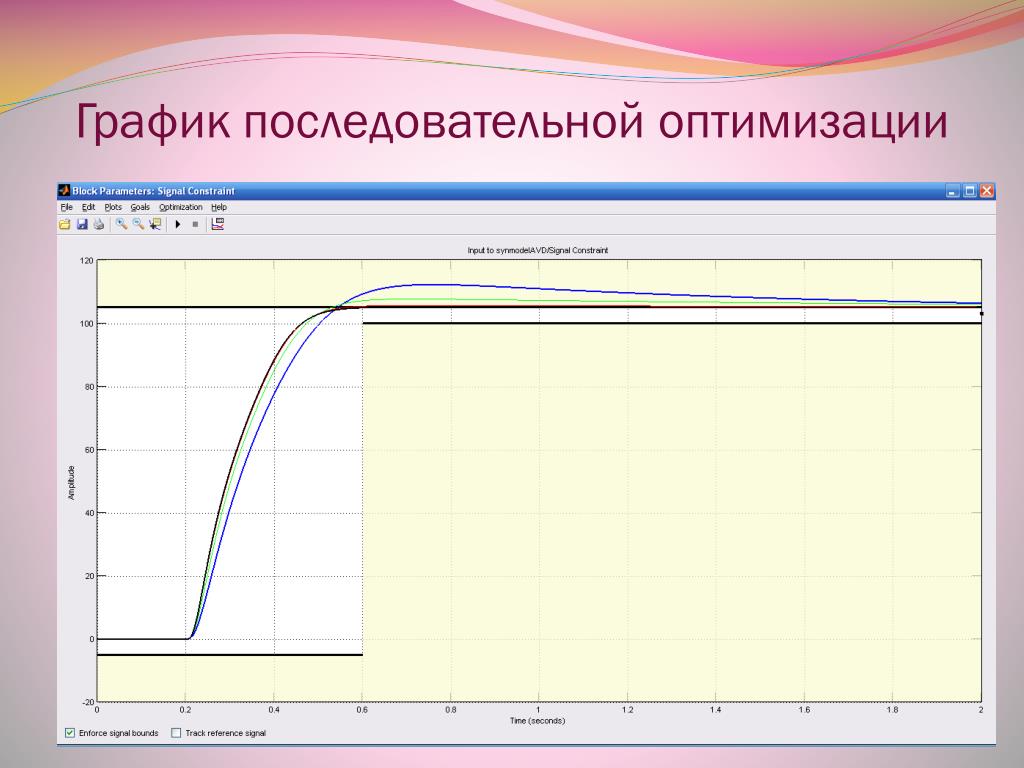

constraint

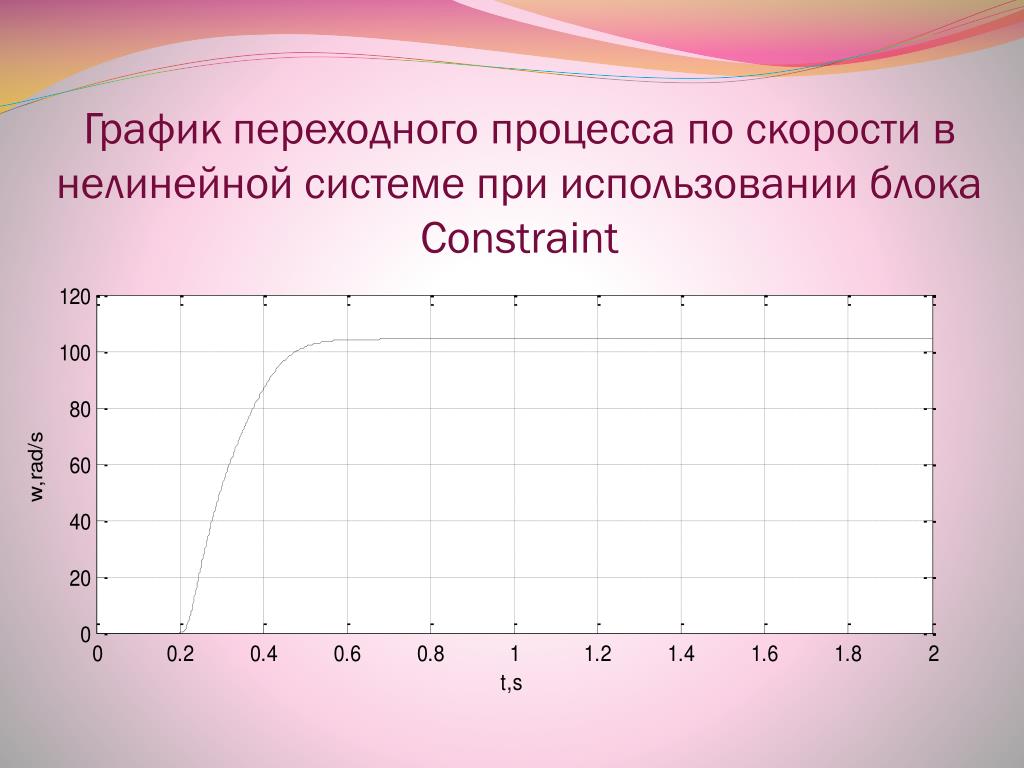

График переходного процесса по скорости в нелинейной системе при использовании блока Constraint
slide16

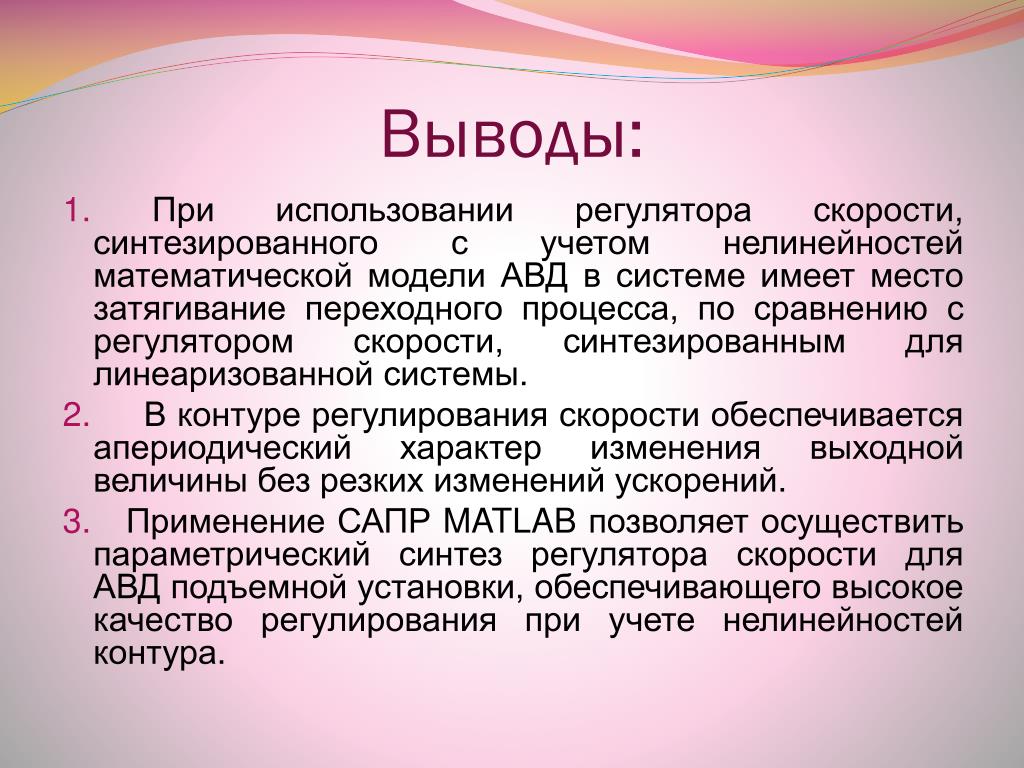

Выводы:

1. При использовании регулятора скорости, синтезированного с учетом нелинейностей математической модели АВД в системе имеет место затягивание переходного процесса, по сравнению с регулятором скорости, синтезированным для линеаризованной системы.

2. В контуре регулирования скорости обеспечивается апериодический характер изменения выходной величины без резких изменений ускорений.

3. Применение САПР MATLAB позволяет осуществить параметрический синтез регулятора скорости для АВД подъемной установки, обеспечивающего высокое качество регулирования при учете нелинейностей контура.
