1. Mobile 모바일싱크 기반 무선 센서 네트워크 류재희, 이호성, 김소영

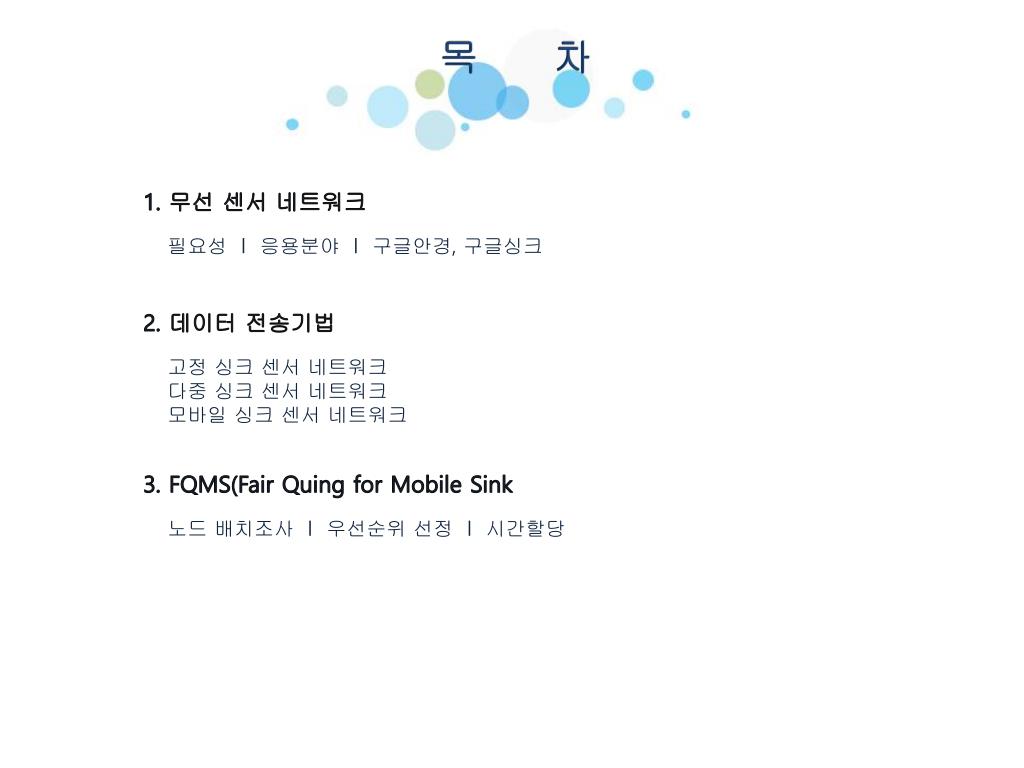

2. 목 차 1. 무선 센서 네트워크 필요성 l 응용분야 l 구글안경, 구글싱크 2. 데이터 전송기법 고정 싱크 센서 네트워크 다중 싱크 센서 네트워크 모바일싱크 센서 네트워크 3. FQMS(Fair Quing for Mobile Sink 노드 배치조사 l 우선순위 선정 l 시간할당

3. 1.무선 센서 네트워크

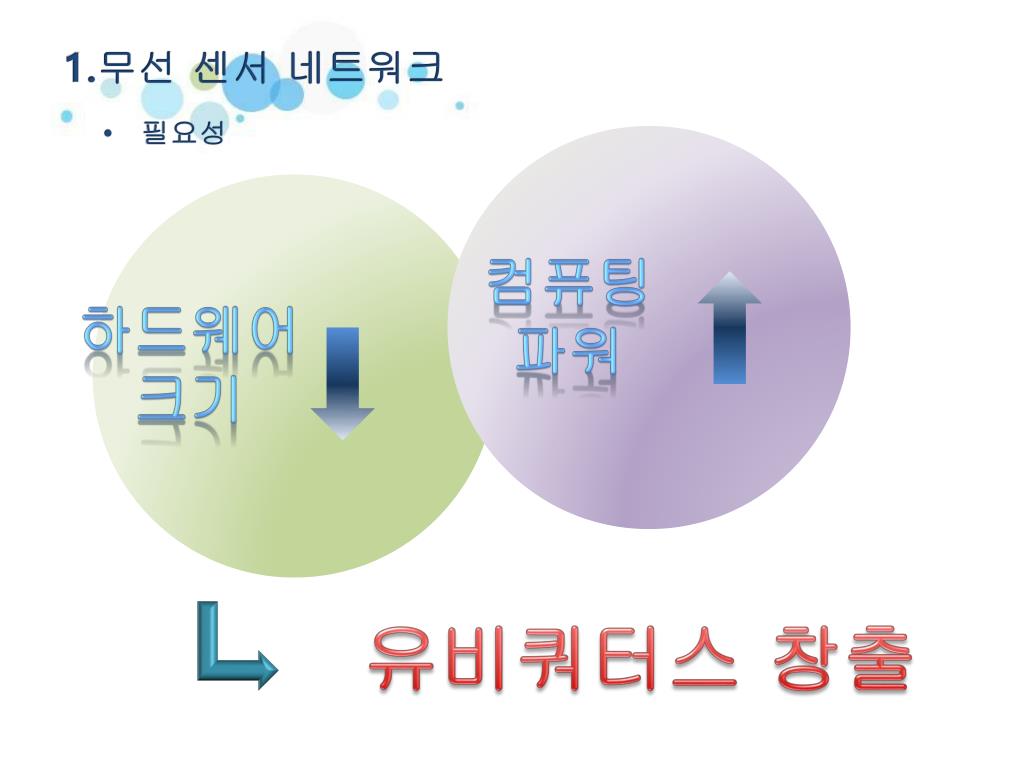

4. 1.무선 센서 네트워크 • 필요성 컴퓨팅파워 하드웨어 크기 유비쿼터스 창출

5. 1.무선 센서 네트워크 • 응용분야

6. 1.무선 센서 네트워크 • Google Glasses

7. 1.무선 센서 네트워크 • Google Sink

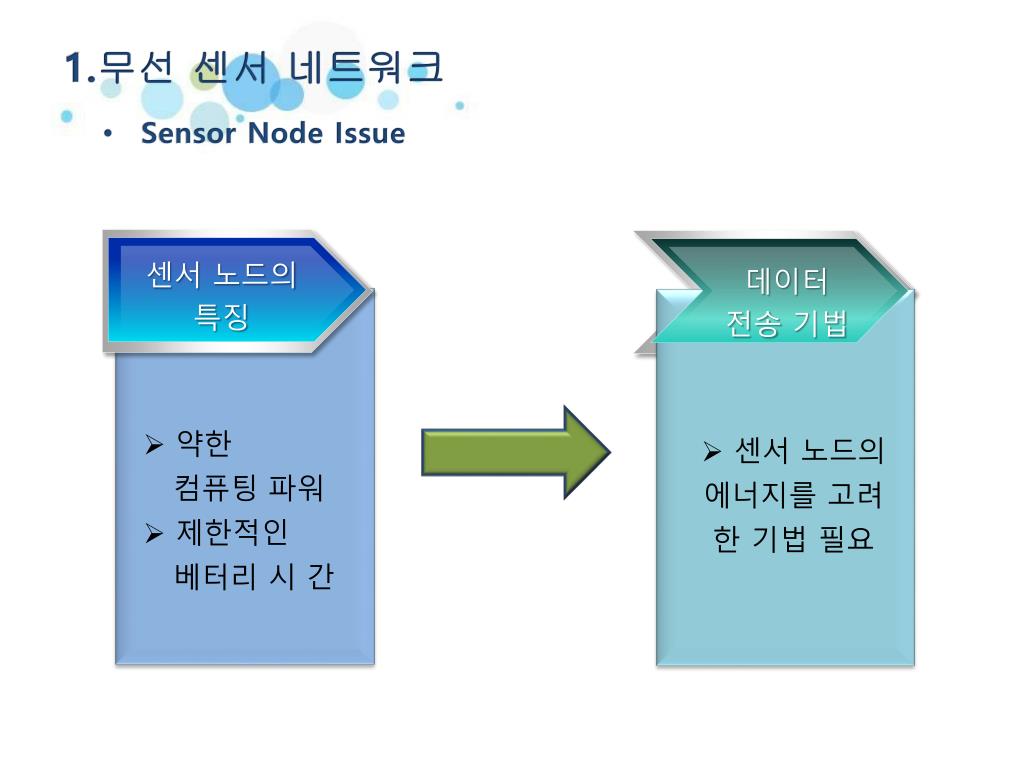

8. 1.무선 센서 네트워크 • Sensor Node Issue 센서 노드의 특징 데이터 전송 기법 • 약한 컴퓨팅 파워 • 제한적인베터리 시 간 • 센서 노드의 에너지를 고려한 기법 필요

9. 2. 데이터 전송방법 • 고정 싱크 센서 네트워크 싱크노드 고정 특정 위치에 싱크노드가 고정되어 있고 그 네트워크 구성은 Ad-hoc 네트워크를 이룬다. 데이터 과부하 데이터 필드 안에 존재하는 모든 센서 노드의 데이터를 싱크로 전송하게 된다. 따라서 싱크 주변 센서로 데이터의 과부하가 발생한다. 대체 기법 클러스터 기반 센서 네트워크 및 데이터 합병을 통한 라우팅 기법, 다중 싱크 센서 네트워크 등

10. 2. 데이터 전송방법 • 다중 싱크 센서 네트워크 • 데이터 수집하는 싱크를 다중으로 분포 • 기존의 싱글 센서 네트워크보다 짧아진 전송거리 • 데이터 집중현상의 완화

11. 2. 데이터 전송방법 • 모바일싱크 센서 네트워크 문제점? • 제한된 통신시간 • 통신 에러의 변화

12. 2. 데이터 전송방법 • 제한된 통신시간 OUT IN IN OUT 센서 노드들 Mobile Sink 모바일싱크의 통신범위

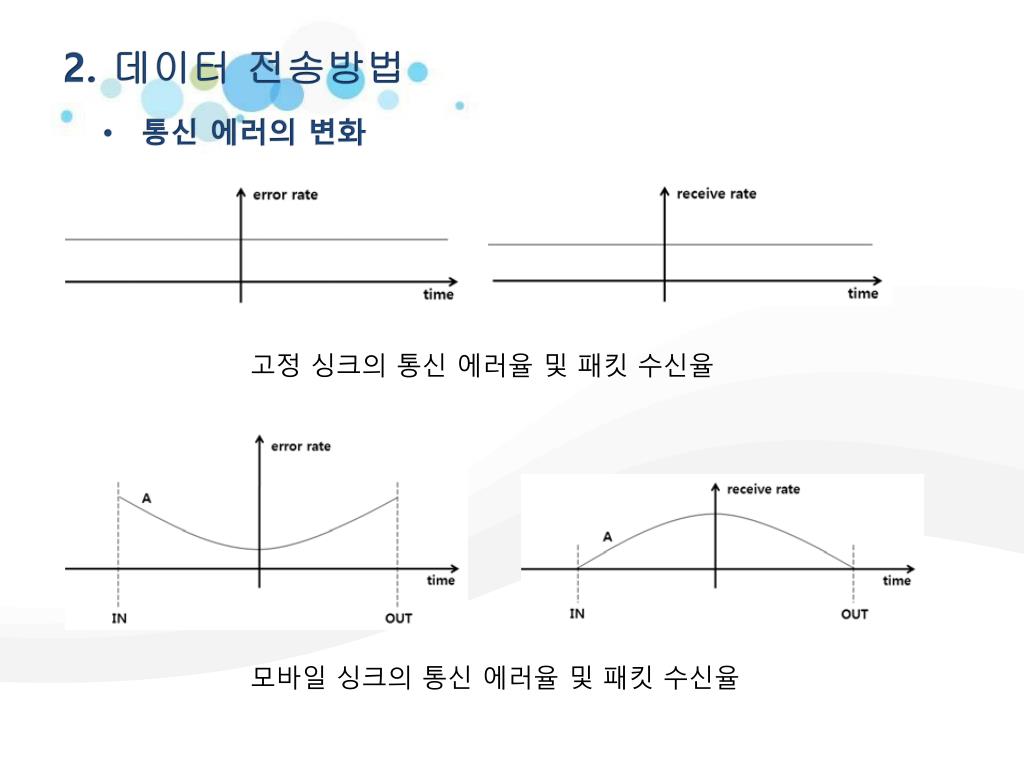

13. 2. 데이터 전송방법 • 통신 에러의 변화 고정 싱크의 통신 에러율 및 패킷수신율 모바일싱크의 통신 에러율 및 패킷수신율

14. 2. 데이터 전송방법 • 스케줄링의 필요성 센서 노드는 밀집한 지역이 있는가 하면, 센서 노드가 거의 없는 지역도 존재한다!! 100% 0%

15. 3. FQMS Fair Queuing for Mobile Sink! 모바일싱크 기반 센서 네트워크를 위한 스케줄링은 각 센서 노드에게 균등한 전송기회를 부여할 수 있어야 한다 모바일싱크의 센서 노드 배치조사 Second First Third 우선순위 할당 시간 할당

16. 3. FQMS • 모바일싱크의 센서 노드 배치 조사 Tin Tout Sensor Node Beacon Message Mobile Sink

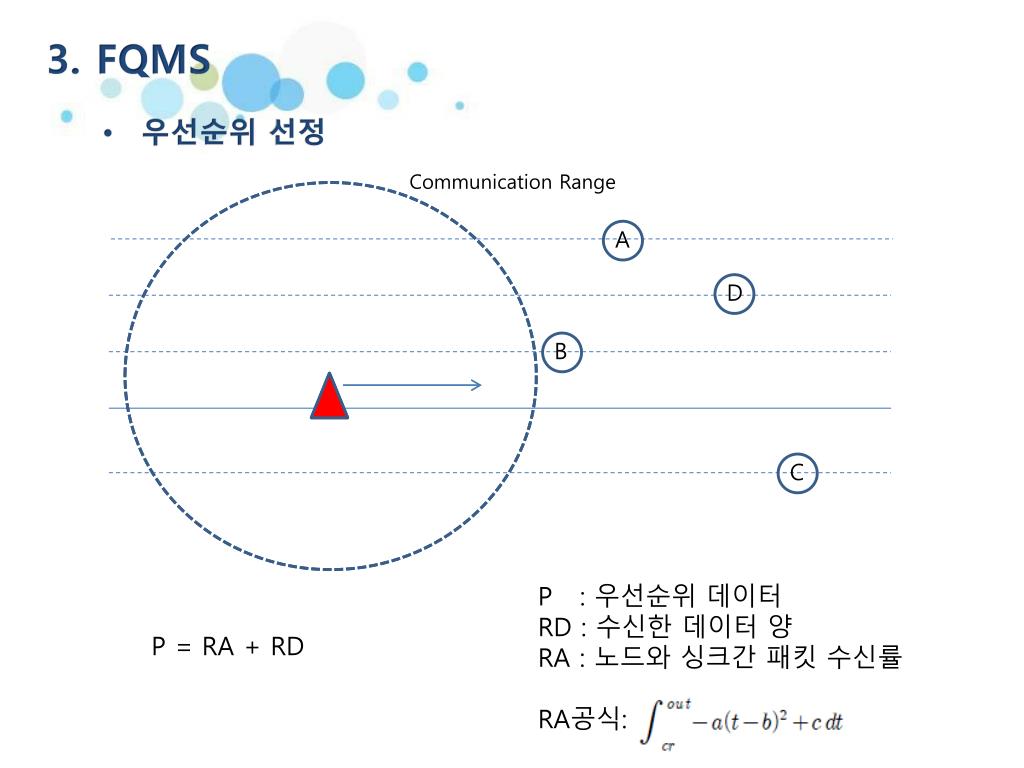

17. 3. FQMS • 우선순위 선정 Communication Range A B C D P : 우선순위 데이터 RD : 수신한 데이터 양 RA : 노드와싱크간패킷수신률 RA공식: P = RA + RD

18. 3. FQMS • 우선순위 선정 ` time B C D A Ar Br Cr Dr cr Cd Ad Bd Dd 수신율이 적을수록 우선순위 부여

19. 3. FQMS • 시간할당 Error rate A B C D ` e cr 구해진 T시간 동안 각 센서 노드는 데이터를 전송 De Ce Ae Be

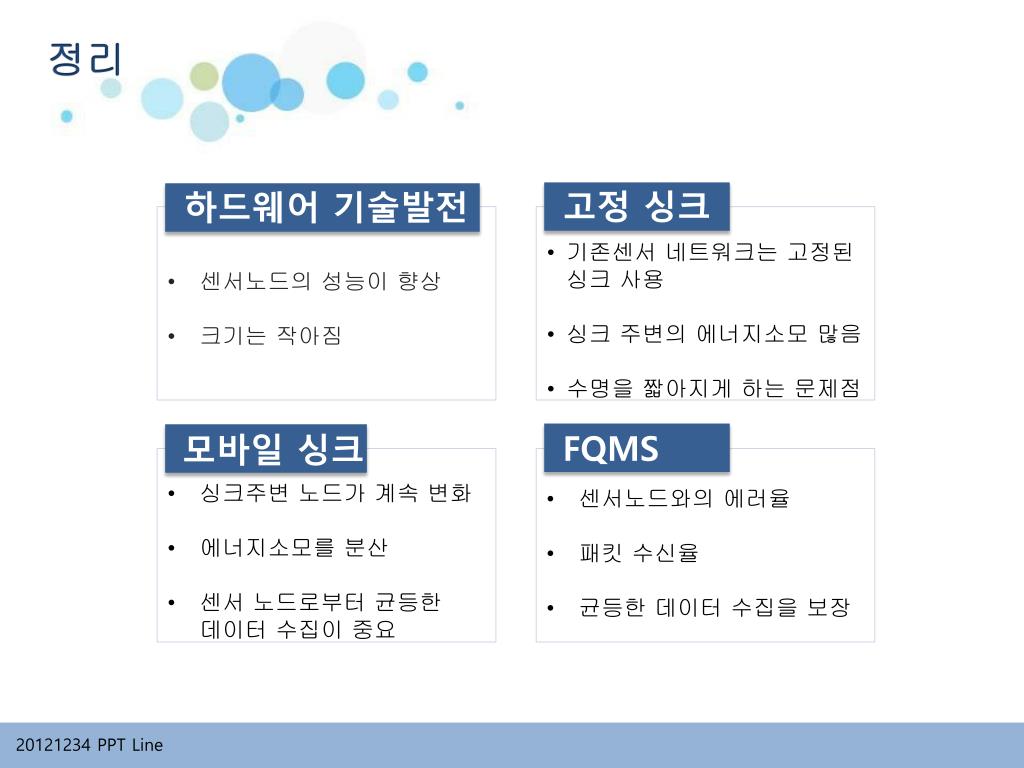

20. 정리 고정 싱크 하드웨어 기술발전 • 기존센서 네트워크는 고정된 싱크 사용 • 싱크 주변의 에너지소모 많음 • 수명을 짧아지게 하는 문제점 • 센서노드의 성능이 향상 • 크기는 작아짐 FQMS 모바일싱크 • 싱크주변노드가 계속 변화 • 에너지소모를 분산 • 센서 노드로부터 균등한 데이터 수집이 중요 • 센서노드와의에러율 • 패킷수신율 • 균등한 데이터 수집을 보장 20121234 PPT Line

21. Thank you :)
