  1. GEOMURY® V SR VYUŽITIE GEOSYNTETICKÝCH VÝROBKOVV KONŠTRUKCII STAVIEB TECTUM GEOSYNTHETIC s.r.o. BratislavaING. ALBÍN HÖGER © TECTUM GEOSYNTHETIC 2006

  2. GEOMUR® blok vystuženej zeminy + pohľadové prvky • gabióny • panel na plnú výšku • tvarnice Junior • tvarnice GS tuhé spojité jednoosové geomreže Tensar zásypový materiál +

  3. Oporné múry kotvené geomrežami betónové tvárnice,gabióny, prefabrikáty alebo tenká monolitická konštrukcia železničná alebo cestná komunikácia geomreže Tensar zásypový materiál L © TECTUM GEOSYNTHETIC 2006

  4. NÁVRH GEOMÚRU © TECTUM GEOSYNTHETIC 2006

  5. © TECTUM GEOSYNTHETIC 2006

  6. Vonkajšia stabilita Posúdenie návrhu konštrukcie posunutie preklopenie zaborenie, únosnosť zákl. škáry Celková stabilita © TECTUM GEOSYNTHETIC 2006

  7. Posúdenie návrhu konštrukcie Vnútorná stabilita vytiahnutie porušenie, pretrhnutie Rovnováha na rovinných klzných plochách - metóda klinov © TECTUM GEOSYNTHETIC 2006

  8. GEOMUR® GEOMUR®-P, prefabrikát na plnú výšku GEOMUR® -KP, krížový prefabrikát GEOMUR® -SP, stredne veľký prefabrikát GEOMUR® -B, líce betónované na mieste GEOMUR® -DTP, debniace tvárnice Premac GEOMUR® -J, dielce JUNIOR Premac © TECTUM GEOSYNTHETIC 2006

  9. GEOMUR® GEOMUR ® -GS, malé dielce Gr. Stone GEOMUR® -G, kovové gabiony GEOMUR® -KS, kovová sieťovina GEOMUR® -DKS90, dielce z kovovej sieťoviny GEOMUR® -DKS60, dielce z kovovej sieťoviny GEOMUR® - oporný systém TWI © TECTUM GEOSYNTHETIC 2006

  10. SITUOVANIE GEOMUROV G, SP GS KP, GS GS J, DTP KP P J G SP KP J J, B,GS © TECTUM GEOSYNTHETIC 2006

  11. 2001 - Sverepec GEOMUR - P z prefabrikátov na plnú výšku budúca výška GEOMURu max 16,5m © TECTUM GEOSYNTHETIC 2006

  12. Pohľad na spodný stupeň GEOMURu © TECTUM GEOSYNTHETIC 2006

  13. © TECTUM GEOSYNTHETIC 2006

  14. Napojenie výstužných pásov geomreže na zavádzacie pásy pomocou spojovacích tyčí zavádzací pás výstužný pás spojovacia tyč © TECTUM GEOSYNTHETIC 2006

  15. Napínanie pásov geomreže pomocou napínacích hrablí !!! © TECTUM GEOSYNTHETIC 2006

  16. max 16,5m max výška GEOMURu © TECTUM GEOSYNTHETIC 2006

  17. © TECTUM GEOSYNTHETIC 2005 © TECTUM GEOSYNTHETIC 2006

  18. © TECTUM GEOSYNTHETIC 2005 © TECTUM GEOSYNTHETIC 2006

  19. 2005 - Skalité GEOMUR® - SP, zo stredných prefabrikátov © TECTUM GEOSYNTHETIC 2006

  20. 2006 – Žarnovica, obchvat © DOPRAVOPROJEKT ZVOLEN 2006

  21. 2006 – Žarnovica, obchvat © TECTUM GEOSYNTHETIC 2006

  22. 2006 – Žarnovica, obchvat © TECTUM GEOSYNTHETIC 2006

  23. Žarnovica obchvat Banská Bystrica © TECTUM GEOSYNTHETIC 2006

  24. Žarnovica obchvat © TECTUM GEOSYNTHETIC 2006

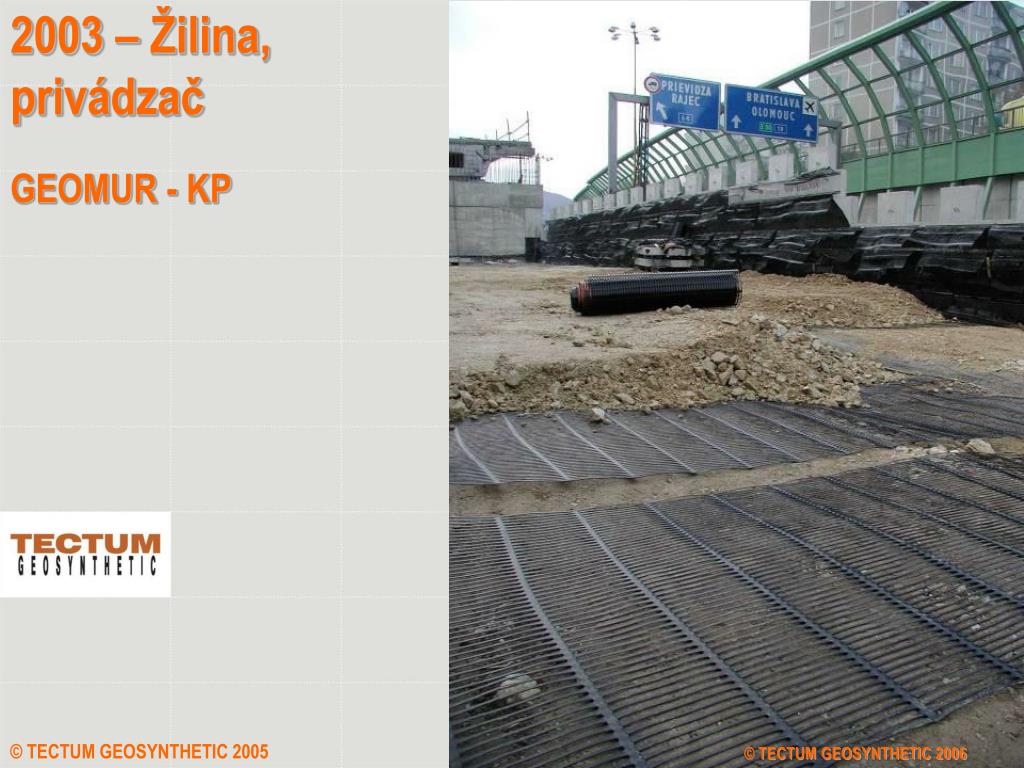

  25. 2003 – Žilina, privádzač GEOMUR - KP © TECTUM GEOSYNTHETIC 2005 © TECTUM GEOSYNTHETIC 2006

  26. © TECTUM GEOSYNTHETIC 2005 © TECTUM GEOSYNTHETIC 2006

  27. © TECTUM GEOSYNTHETIC 2006

  28. 2001 - Nová Baňa Zhotoviteľ využil formy na výrobu krížových prefabrikátov z minulosti. Oceľové pásiky nahradil trvácnejšími geomrežami Tensar. © TECTUM GEOSYNTHETIC 2006

  29. 2003 - Púchov, diaľničný privádzač GEOMUR®-KP z krížových prefabrikátov sytém “Doprastav” © TECTUM GEOSYNTHETIC 2006

  30. 2003 Bratislava – Lamač, TESCO GEOMUR - B, líce z monolitického betónu © TECTUM GEOSYNTHETIC 2006

  31. 2003 - Bratislava, obchodný dom Tesco - Lamač GEOMUR®-B, s čelom z monolitického betónu © TECTUM GEOSYNTHETIC 2006

  32. 2003 - Bratislava - Záhorská Bystrica GEOMUR®-J, z prefabrikátov Premac - Junior © TECTUM GEOSYNTHETIC 2006

  33. 2004 - Pezinok GEOMUR® - J, systém JUNIOR © TECTUM GEOSYNTHETIC 2006

  34. 2004 - Banská Bystrica, o.d. LIDL GEOMUR® - J, vystužený oporný múr, lícové dielce systému JUNIOR®od firmy PREMAC, geomreže Tensar typu SR © TECTUM GEOSYNTHETIC 2006

  35. © TECTUM GEOSYNTHETIC 2006

  36. 2002 – Sv. Jur, Modernizácia ŽSR GEOMUR - GS © TECTUM GEOSYNTHETIC 2006

  37. 2002 - Bratislava, Petržalka GEOMUR®-GS s lícom z malých prefabrikátov - tvárnic © TECTUM GEOSYNTHETIC 2006

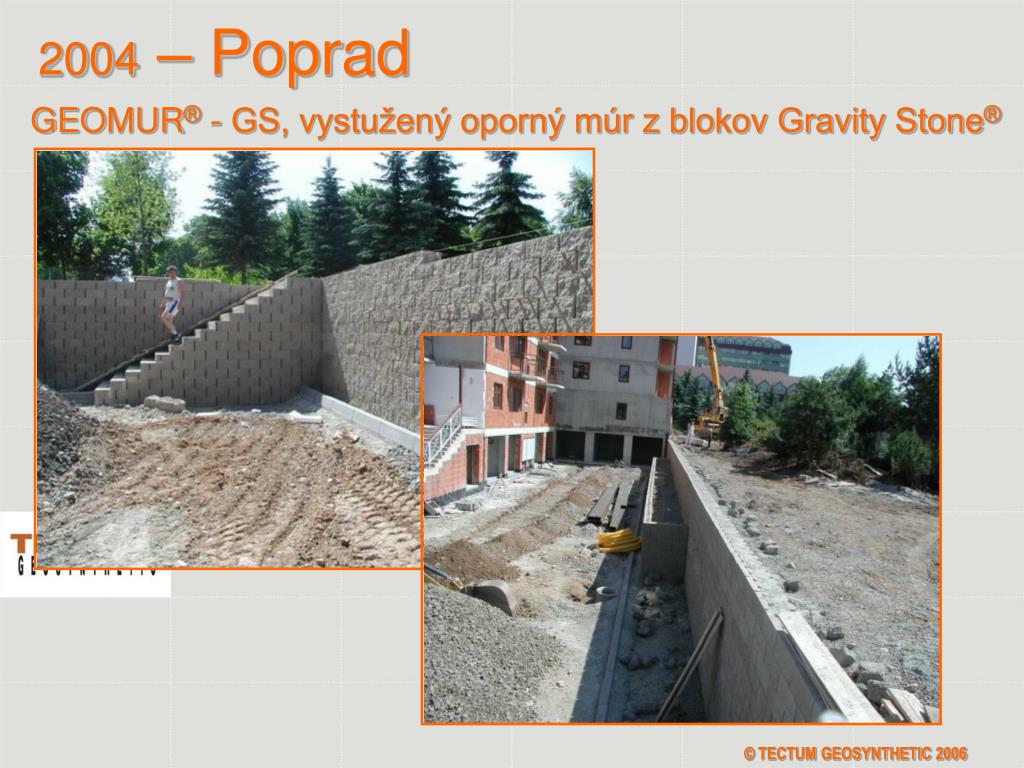

  38. 2004 – Poprad GEOMUR® - GS, vystužený oporný múr z blokov Gravity Stone® © TECTUM GEOSYNTHETIC 2006

  39. 2004 – Poprad GEOMUR® - GS, vystužený oporný múr z blokov Gravity Stone® © TECTUM GEOSYNTHETIC 2006

  40. 2001 - Žilina, Hôrecká cesta GEOMUR®-GS s lícom z malých prefabrikátov © TECTUM GEOSYNTHETIC 2006

  41. 2006 – Nová Bystrica, cesta

  42. 2006 – Nová Bystrica, cesta © TECTUM GEOSYNTHETIC 2006

  43. 2005 – Prešov – okruhliak

  44. 2003 – LIDL Košice GEOMUR - G © TECTUM GEOSYNTHETIC 2006

  45. 1998 - Skalité - štátna hranica GEOMUR s lícom z gabionov Ťažká montážna plošina na montáž a vysúvanie oceľového mosta 6,5m © TECTUM GEOSYNTHETIC 2006

  46. 2002 –Nižná Boca – rekonštrukcia priepustu GEOMUR – DKS90 © TECTUM GEOSYNTHETIC 2006

  47. 2002 –Lučivná – protihluková bariera GEOMUR - DKS60 © TECTUM GEOSYNTHETIC 2006

  48. OPORNÝ SYSTÉM Tensar ®TWI : © TECTUM GEOSYNTHETIC 2006

  49. OPORNÝ SYSTÉM Tensar ®TWI : © TECTUM GEOSYNTHETIC 2006

  50. © TECTUM GEOSYNTHETIC 2006
