Обзор SPP: Возможности и сложности, связанные с ветровой энергетикой ОКОНЧАТЕЛЬНЫЙ ПРОЕКТ

2. Обзор SPP: Возможности и сложности, связанные с ветровой энергетикойОКОНЧАТЕЛЬНЫЙ ПРОЕКТ Заседание рабочей группы Проекта планирования систем электропередач в регионе Черного моря Киев, Украина 15-16 июня 2010 г.

3. Миссия SPP Помогать членам нашего объединения работать вместе, чтобы горел свет – сегодня и в будущем. Обновлено 9 октября 2009 г.

4. Вехи SPP 1968: Региональный совет NERC1980: Телекоммуникационные сети 1991: Разделение операционных резервов1994: Создан как некоммерческая организация1997: Координация безопасности1998: Тарифная администрация2001: Составление региональных графиков2004: FERC – утвердила Региональную передающую организацию 2006: Контрактные услуги 2007: Запущен рынок EIS, региональная организация NERC 2009: Коммунальные предприятия Небраски интегрированы как действительный член

5. SPP с первого взгляда • Находится в Литтл Рок • Более 400 сотрудников • В 2009 году операционный бюджет $114M • Работает в режиме 24 x 7 • Полная избыточность и резервное место

6. 53 SPP члена

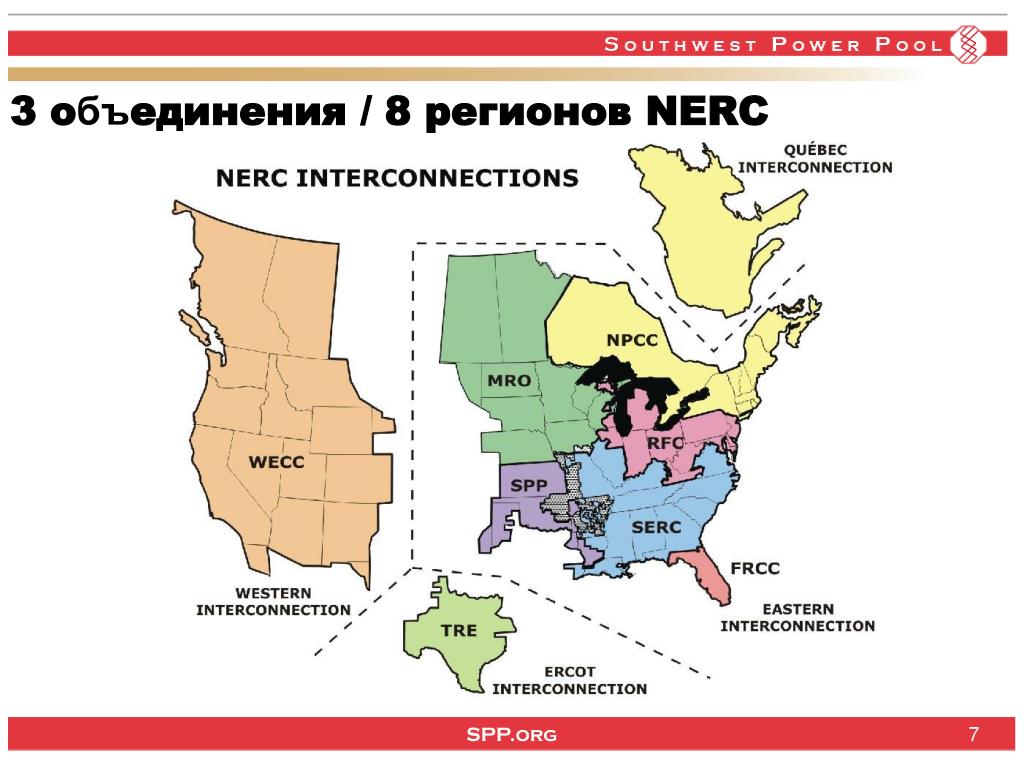

7. 3 объединения / 8 регионов NERC

8. Независимый системный оператор (ISO) /Региональная передающая организация (RTO) карта

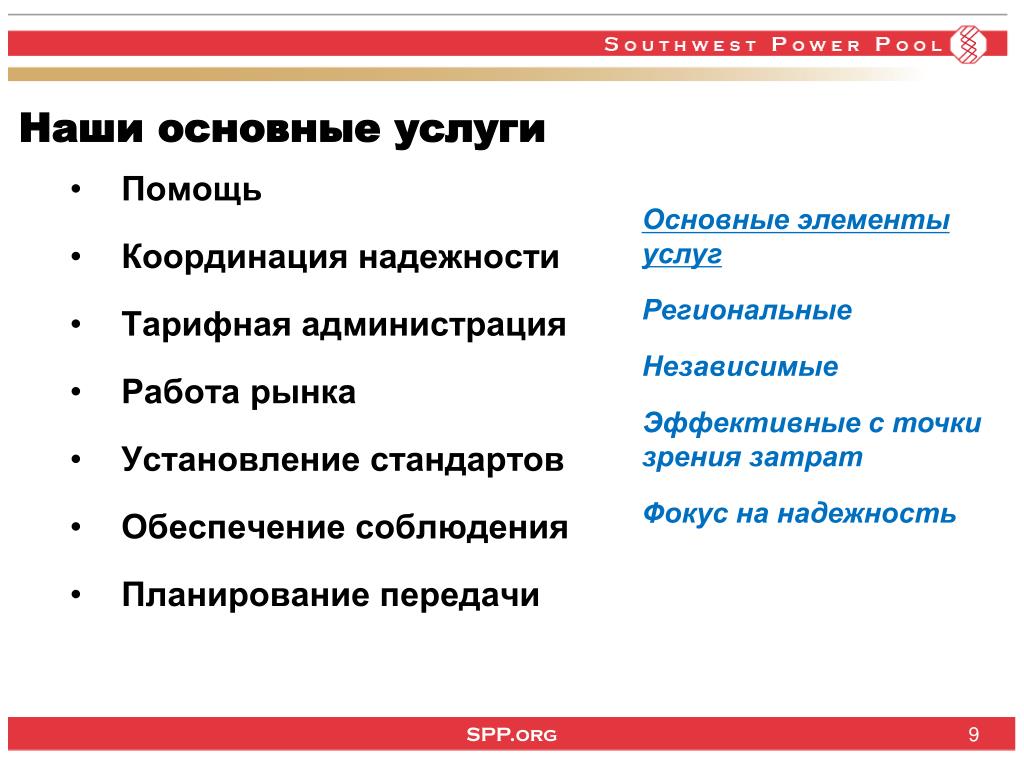

9. Наши основные услуги Основные элементы услуг Региональные Независимые Эффективные с точки зрения затрат Фокус на надежность • Помощь • Координация надежности • Тарифная администрация • Работа рынка • Установление стандартов • Обеспечение соблюдения • Планирование передачи

11. Перегрузки в электрической сети ограничивают доступ к низко затратной генерации июнь 2008 11 11 11

12. Краткая история планирования/рынков SPP • 1941-2004 • В основном местное планирование • Некоторые совместные проекты, но нет рынков • Проекты финансируются участниками • Нет контрактных услуг • 2005 + • Региональное и межрегиональное планирование • Рынок услуг энергетических дисбалансов • Определенность в отношении распределения/возмещения региональных затрат

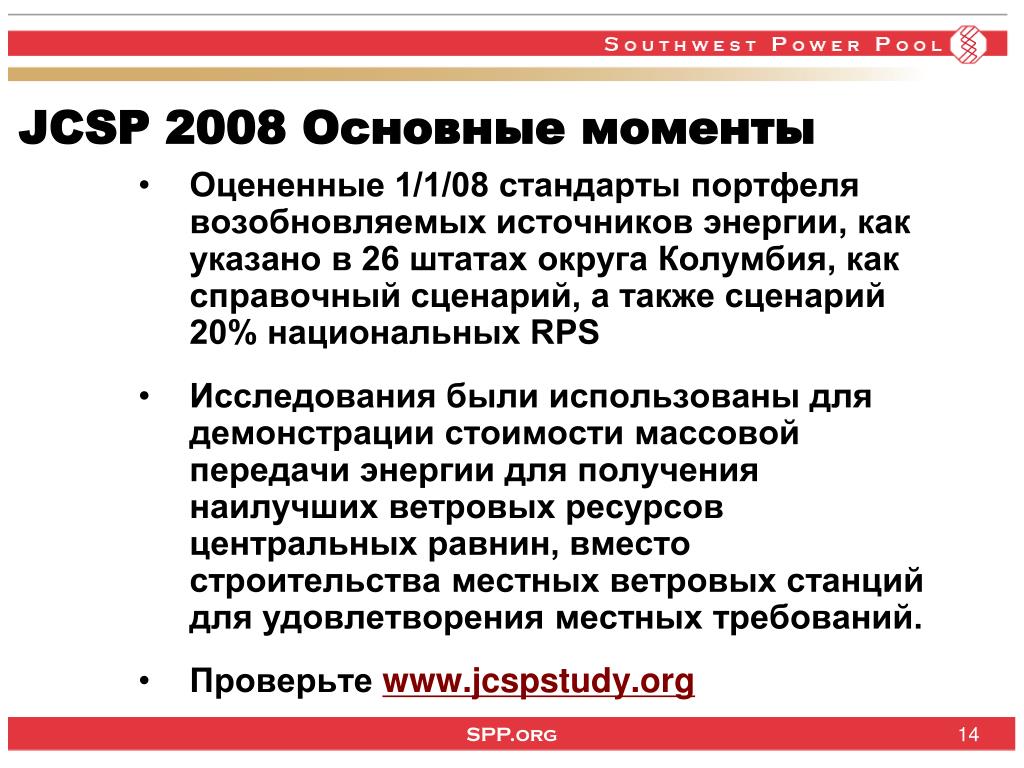

14. JCSP 2008 Основные моменты • Оцененные 1/1/08 стандарты портфеля возобновляемых источников энергии, как указано в 26 штатах округа Колумбия, как справочный сценарий, а также сценарий 20% национальных RPS • Исследования были использованы для демонстрации стоимости массовой передачи энергии для получения наилучших ветровых ресурсов центральных равнин, вместо строительства местных ветровых станций для удовлетворения местных требований. • Проверьте www.jcspstudy.org

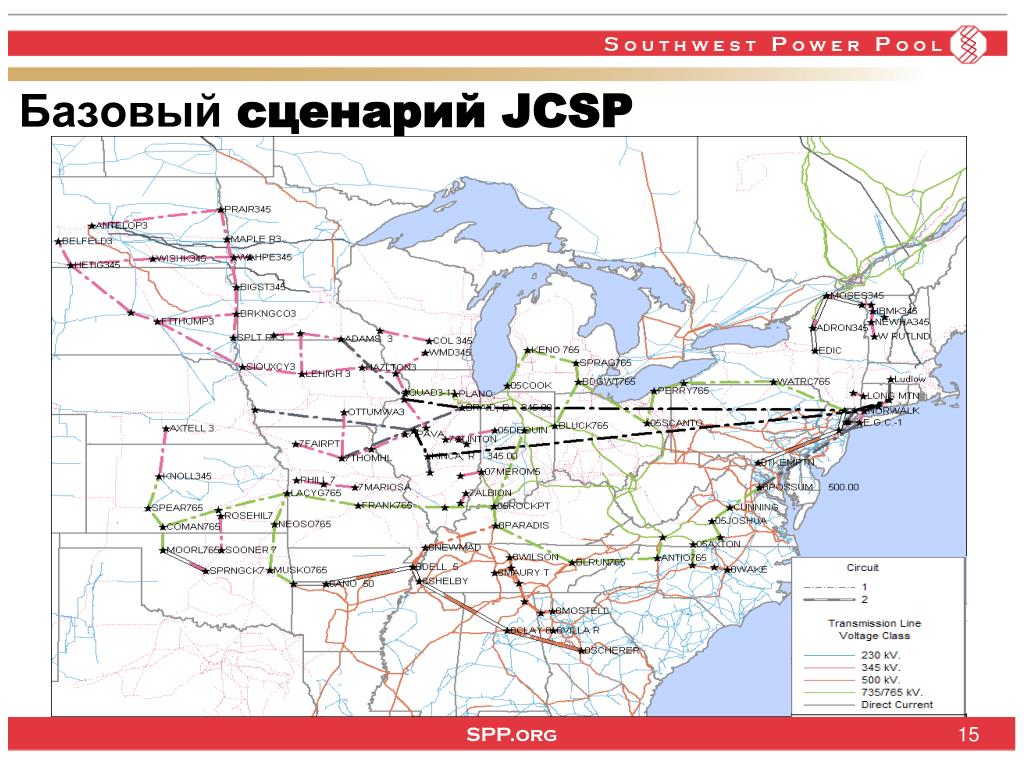

15. Базовый сценарий JCSP

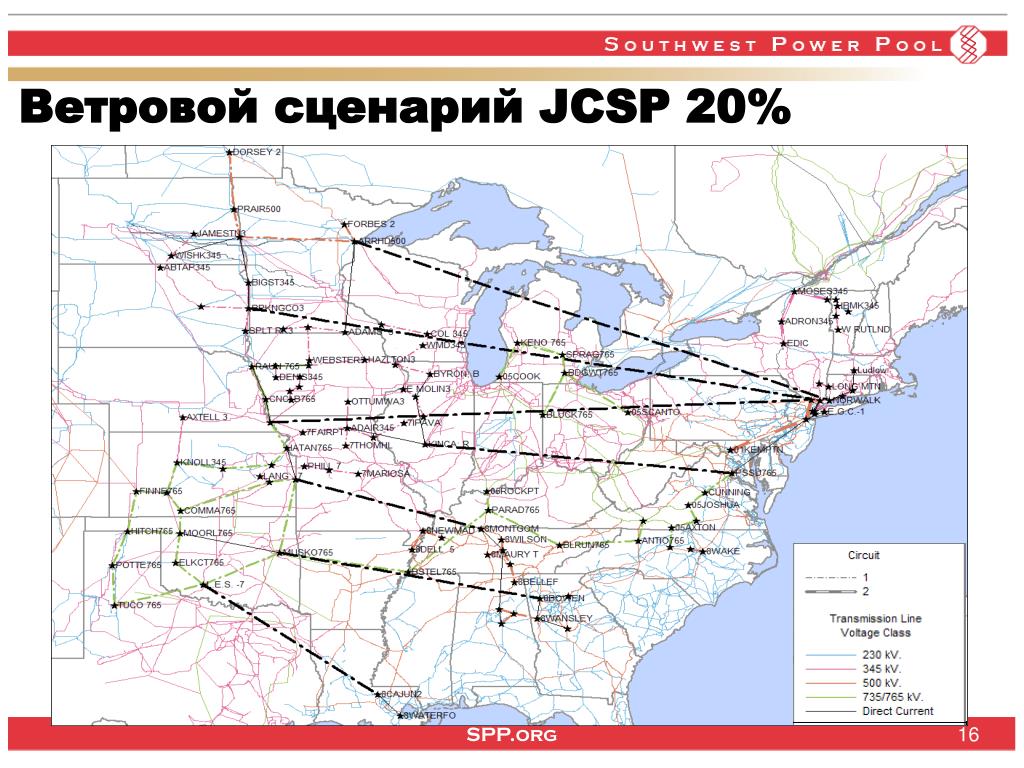

16. Ветровой сценарий JCSP 20%

17. Результаты /затраты передачи JCSP

18. Перспективы затрат

19. Впечатляет соотношение выгод и затрат • Предполагая 15% годовую плату и существующие планы, B/C для справок и 20% ветровые сценарии приблизительно 1,4 и 1,0, соответственно. • Экономические модели показывают годовую откорректированную экономию производственных затрат в любом сценарии в превышение $10B.

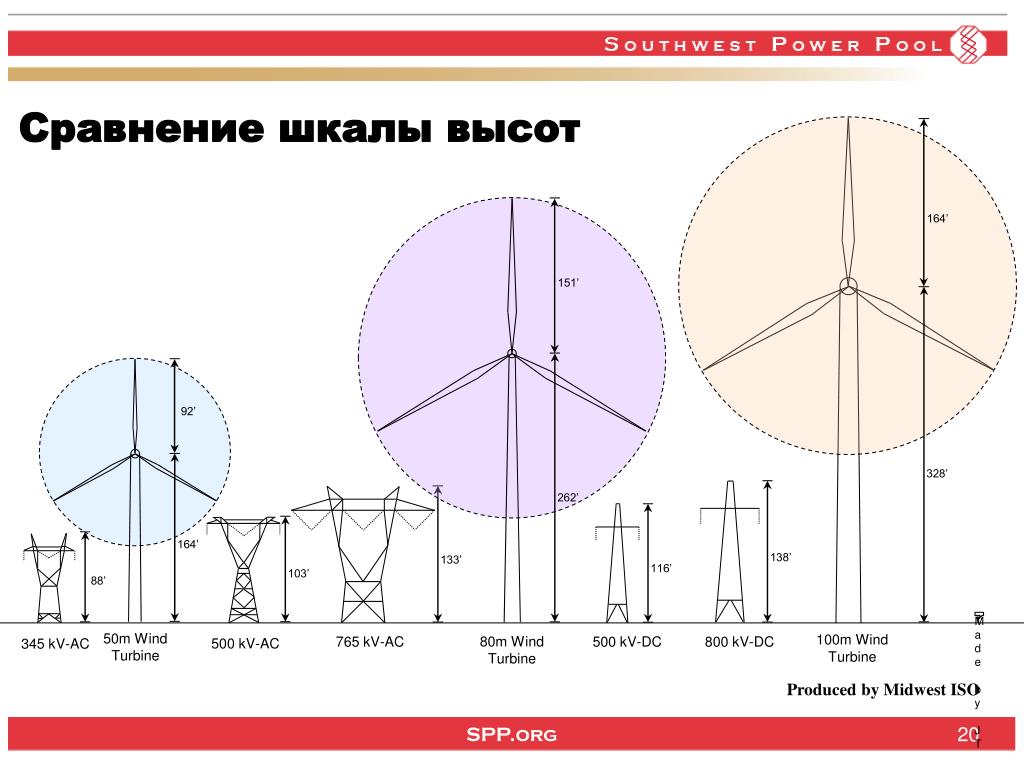

20. 164’ 151’ 92’ 328’ 262’ 164’ 88’ 103’ 116’ 133’ 138’ Made by JT 50m Wind Turbine 100m Wind Turbine 80m Wind Turbine 765 kV-AC 500 kV-DC 800 kV-DC 500 kV-AC 345 kV-AC Сравнение шкалы высот Produced by Midwest ISO

21. Развитие ветровой энергии SPP • 4 гигаватт (ГВт) в работе / строится – дополнительно более 6 ГВт с одобренными Соглашениями на присоединение • SPP EHV перекрывающиеся исследования изучали сценарии 20% с умеренным экспортом на запад и на восток • Вовлеченные лица ожидают 11 ГВт ветровой энергии в SPP для выполнения текущих соответствующих целей – но не обязательно ветер с одобренными Соглашениями по соединениям • 2008 Исследование по распространению ветровой энергии Юго-западной компании коммунальных услуг (SPS) рассматривало запасы надежности • 2009 Исследование SPP по интеграции ветровой энергии в 2009 году был сфокусировано на операционном воздействии сценариев 10 – 20%

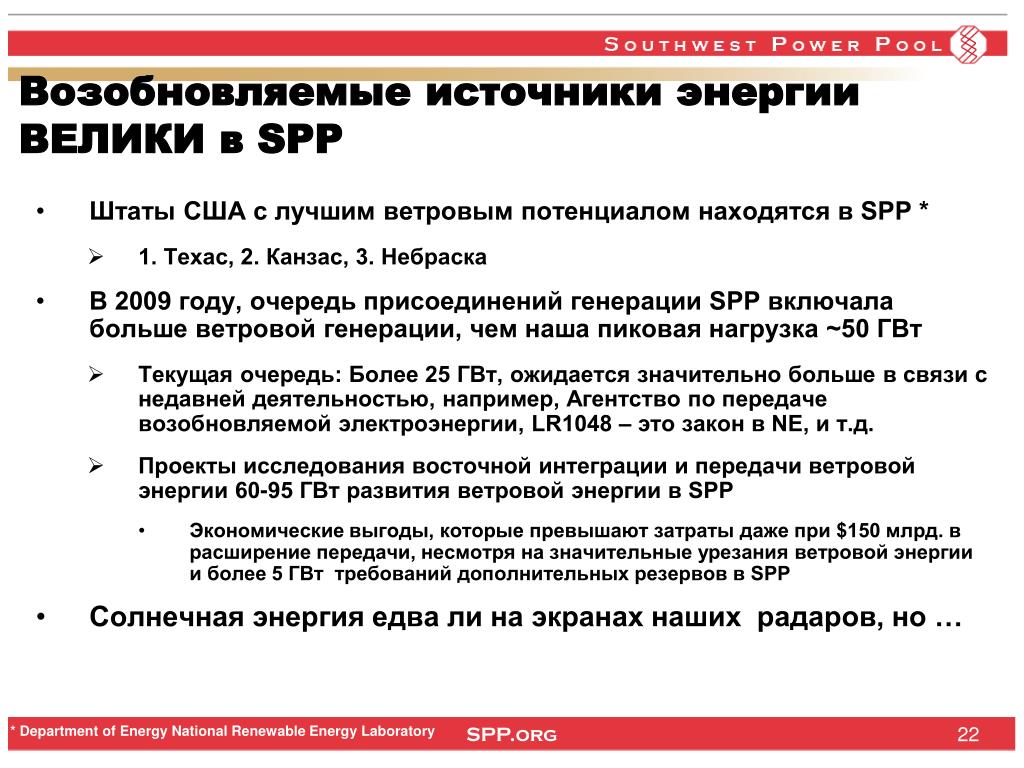

22. Возобновляемые источники энергии ВЕЛИКИ в SPP • Штаты США с лучшим ветровым потенциалом находятся в SPP * • 1. Техас, 2. Канзас, 3. Небраска • В 2009 году, очередь присоединений генерации SPP включала больше ветровой генерации, чем наша пиковая нагрузка ~50 ГВт • Текущая очередь: Более 25 ГВт, ожидается значительно больше в связи с недавней деятельностью, например, Агентство по передаче возобновляемой электроэнергии, LR1048 – это закон в NE, и т.д. • Проекты исследования восточной интеграции и передачи ветровой энергии 60-95 ГВт развития ветровой энергии в SPP • Экономические выгоды, которые превышают затраты даже при $150 млрд. в расширение передачи, несмотря на значительные урезания ветровой энергии и более 5 ГВт требований дополнительных резервов в SPP • Солнечная энергия едва ли на экранах наших радаров, но … • * Department of Energy National Renewable Energy Laboratory

23. Средняя годовая скорость ветра - 80 метров

24. SPP Исследование распространения ветровой энергии • SPP в первую очередь обслуживает нагрузку в TX и NM – но имеет сверхвысоковольтные линии передачи (EHV) в KS и OK – и имеет объединенную сеть, в основном 115 и 230 кВ • Очень хороший фактор нагрузки, множество эффективной тепловой генерации и относительно слабые связи с соседями • Огромный потенциал возобновляемой энергии с 900 МВт действующих ветровых станций и еще 2000 МВт с одобренными соглашениями о присоединении • AMEC заключил контракты на исследование запасов надежности

25. SPP Результаты исследования распространения ветровой энергии • На удивление однородные ветровые ресурсы на всей территории SPP • Пределы операционной надежности будут достигнуты при 1 100-1 200 МВт ветровых станций, при отсутствии ограничений или изменений в существующей системе • Могут потребоваться новые операционные процедуры и изменения в тарифе/ соглашениях о присоединении. • Разрабатываются политики и процедуры ограничения ветровой энергии / управления. Прогнозирование ветровой энергии становится боле важным с каждым днем.

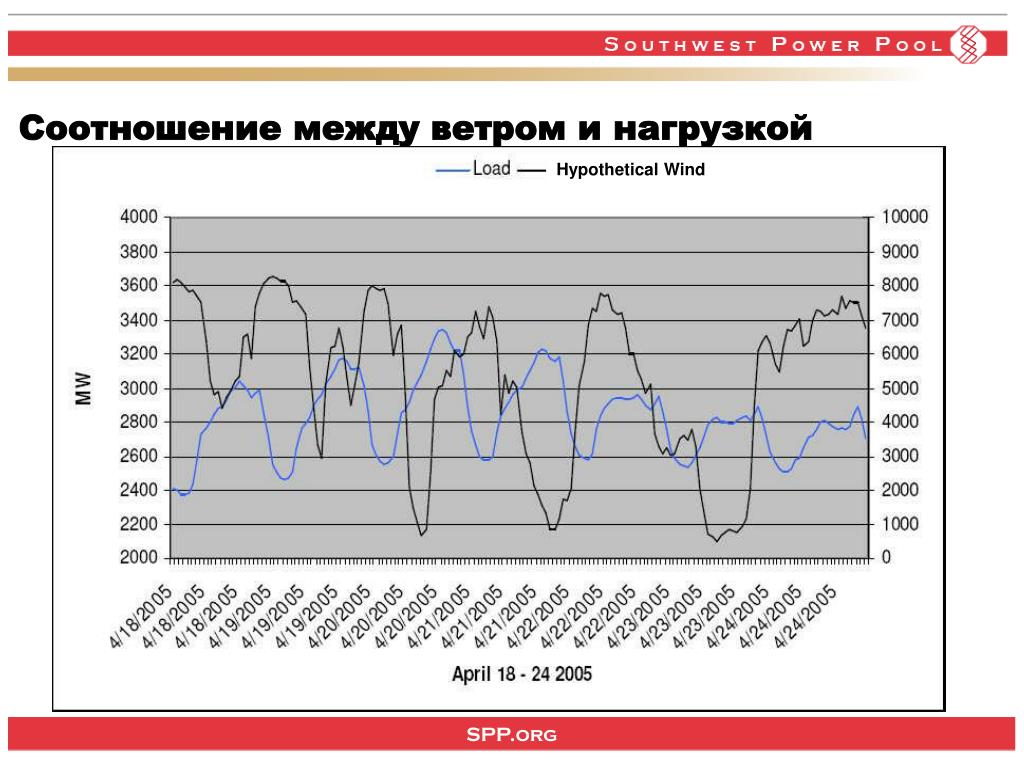

26. Соотношение между ветром и нагрузкой Hypothetical Wind

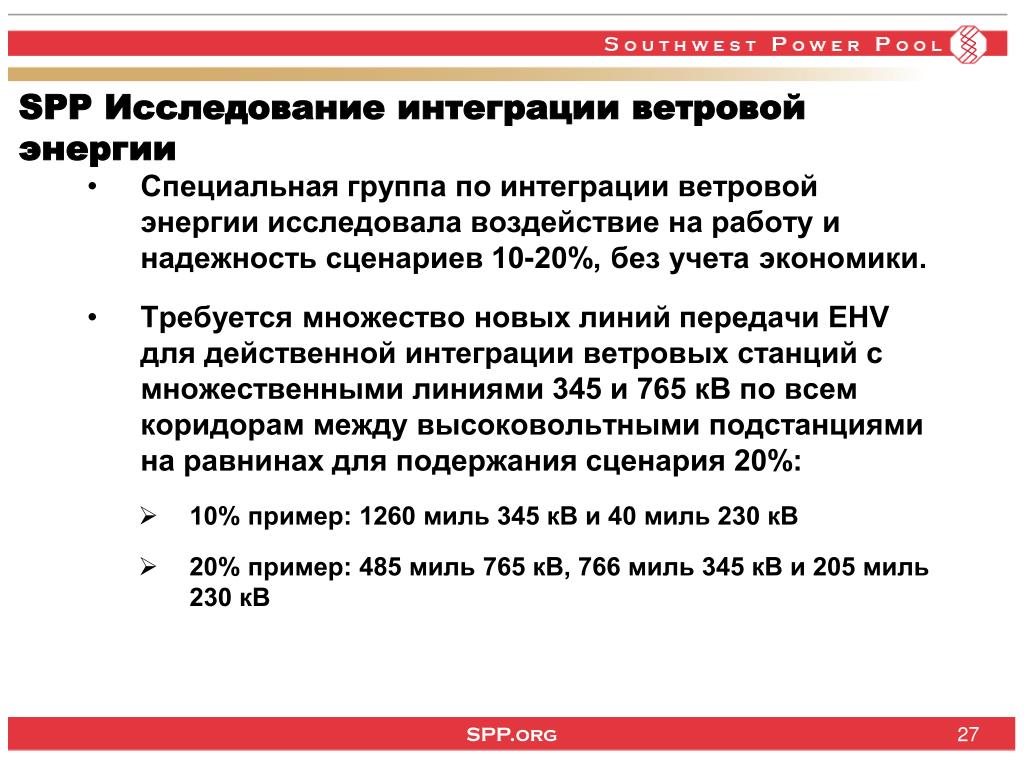

27. SPP Исследование интеграции ветровой энергии • Специальная группа по интеграции ветровой энергии исследовала воздействие на работу и надежность сценариев 10-20%, без учета экономики. • Требуется множество новых линий передачи EHV для действенной интеграции ветровых станций с множественными линиями 345 и 765 кВ по всем коридорам между высоковольтными подстанциями на равнинах для подержания сценария 20%: • 10% пример: 1260 миль 345 кВ и 40 миль 230 кВ • 20% пример: 485 миль 765 кВ, 766 миль 345 кВ и 205 миль 230 кВ

28. Другие исследования интеграции ветровой энергии • Требуется повышенная операционная гибкость • Повышенные потребности регулирования • Отдельное регулирование вверх/вниз • Резервы следования за нагрузкой • SPP нужно продолжать работать в направлении Консолидированного балансирующего агентства, которое сокращает общие потребности в резервах и гибких ресурсах • Сокращение ошибок прогнозирования и реализации внутрисуточного выделения блоков

29. 29

32. ПРЕДЛОЖЕНИЯ HVDC В ДОПОЛНЕНИЕ с/ предложения HVDC

33. Политика землепользования и координация – это основа • Ограниченные коридоры и противоречивые задачи, включая коммерческие потребности • SPP для надежности и экономических потребностей (магистраль, коллектор и доставки энергии), а также потребности в обслуживании членов и потребителей • Разработчик генерации ведет к соединению • Разработчики коммерческих/частных линий • Соседние системы

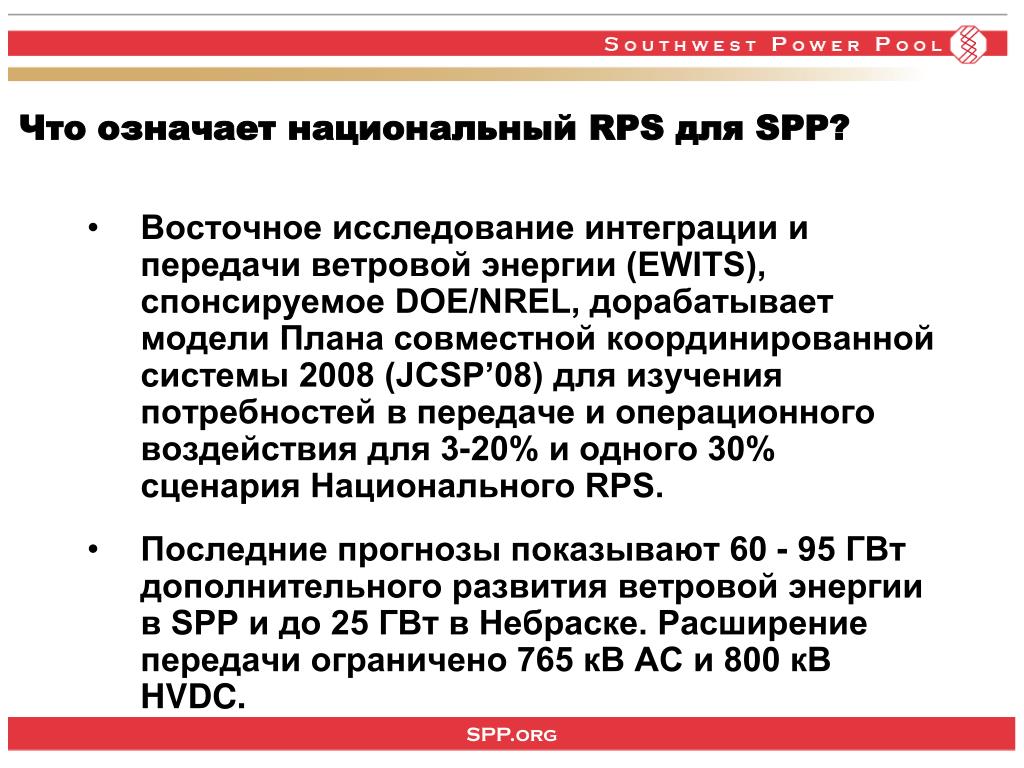

34. Что означает национальный RPS для SPP? • Восточное исследование интеграции и передачи ветровой энергии (EWITS), спонсируемое DOE/NREL, дорабатывает модели Плана совместной координированной системы 2008 (JCSP’08) для изучения потребностей в передаче и операционного воздействия для 3-20% и одного 30% сценария Национального RPS. • Последние прогнозы показывают 60 - 95 ГВт дополнительного развития ветровой энергии в SPP и до 25 ГВт в Небраске. Расширение передачи ограничено 765 кВ AC и 800 кВ HVDC.

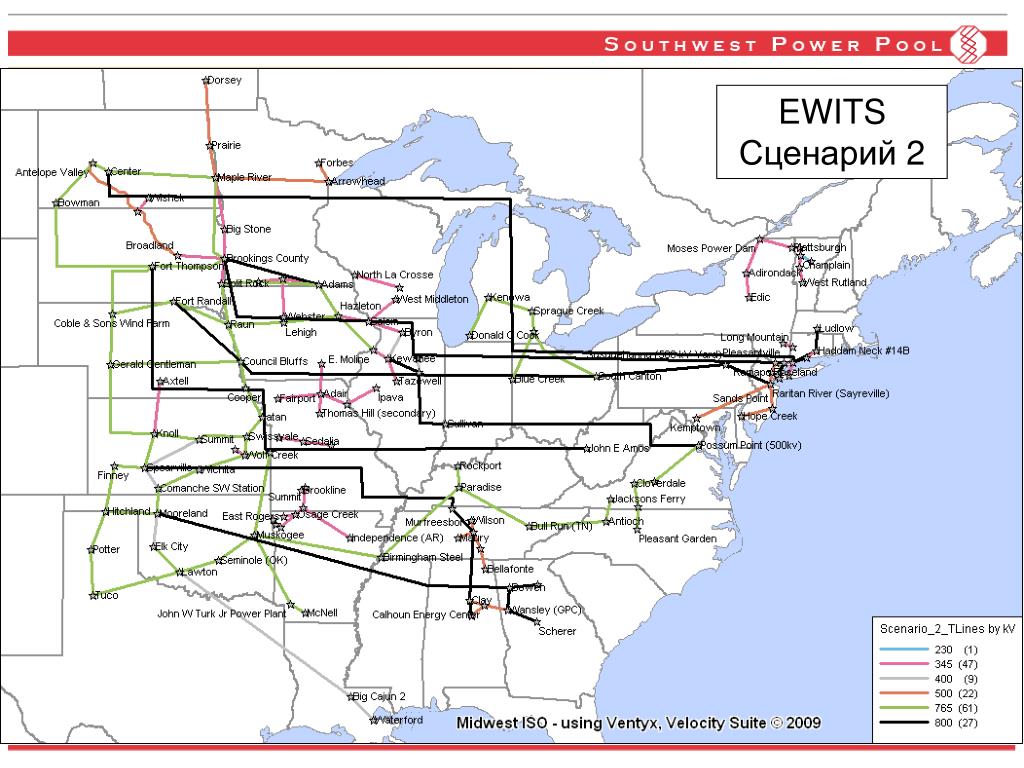

36. EWITS Сценарий 2

37. Следующие шаги SPP Ждем вашего визита в офисы SPP! Утверждены приоритетные проекты – 765 или 345 кВ? Идет Интегрированное планирование передачи, первый план будет готов к январю 2011 г. Утверждено распределение затрат главный путь/обходной путь Внимание общему планированию соединений EIPC Будущие рынки сАгентством по консолидированному балансированию, рынком на сутки вперед / вспомогательных услуг и с правами на перегрузку на передаче 37

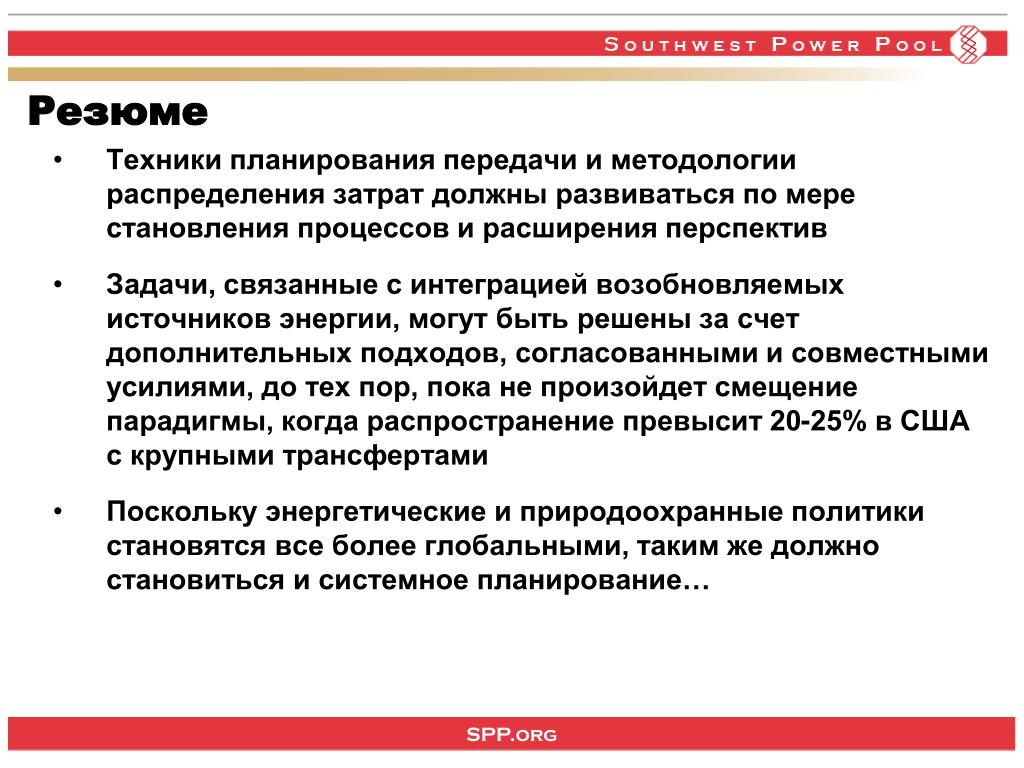

38. Резюме • Техники планирования передачи и методологии распределения затрат должны развиваться по мере становления процессов и расширения перспектив • Задачи, связанные с интеграцией возобновляемых источников энергии, могут быть решены за счет дополнительных подходов, согласованными и совместными усилиями, до тех пор, пока не произойдет смещение парадигмы, когда распространение превысит 20-25% в США с крупными трансфертами • Поскольку энергетические и природоохранные политики становятся все более глобальными, таким же должно становиться и системное планирование…

39. Джей Каспари Директор, развитие передачи 501.614.3220jcaspary@spp.org
