Lab3 系统频响函数测定

Lab3 系统频响函数测定 《动态测试与分析技术》EM306 主讲：余征跃

本实验的任务 • 系统频响函数测定 • 1.压电式加速度传感器灵敏度标定 • 2.力传感器灵敏度标定 • 3.测量系统频响函数 • 3.1 测量幅频曲线、相频曲线 • 3.2 计算实频曲线、虚频曲线和导纳圆 • 3.3 计算模态参数，0、 • 3.4 计算物理参数，M、C、K

系统频响函数测定

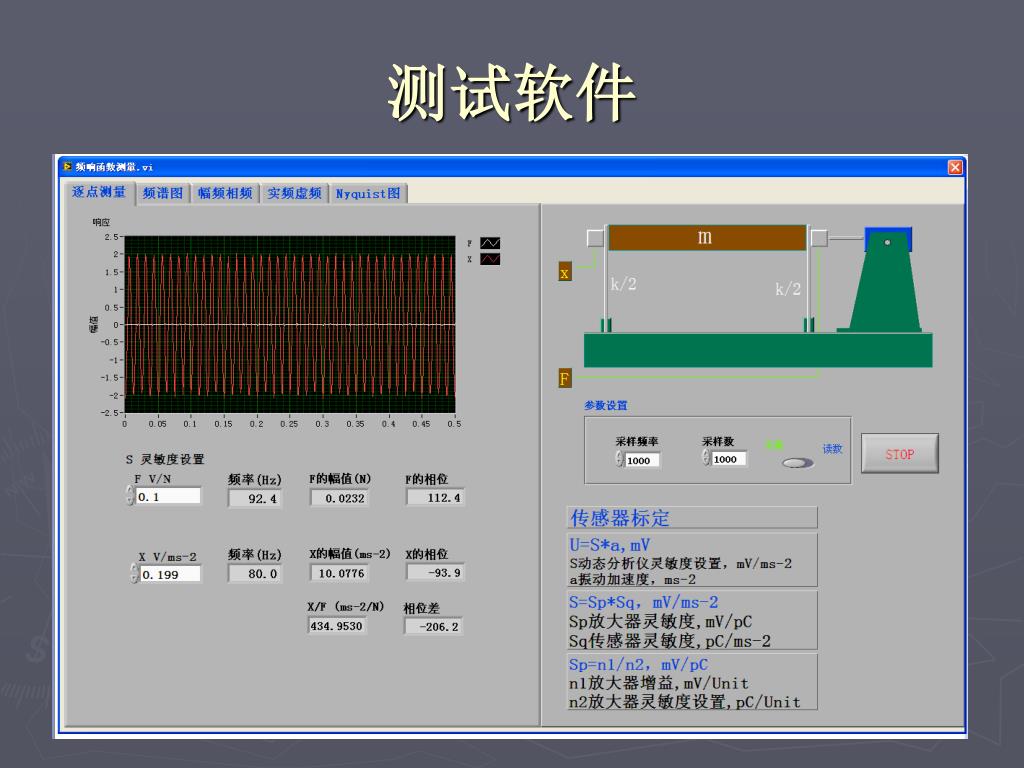

测试软件

测试程序介绍 • 逐点测量 Single Frequency • 频谱分析 Spectrum • 幅频与相频 Amplitude and Phase • 实频与虚频 Real and • 导纳圆 Nyquist

程序框图

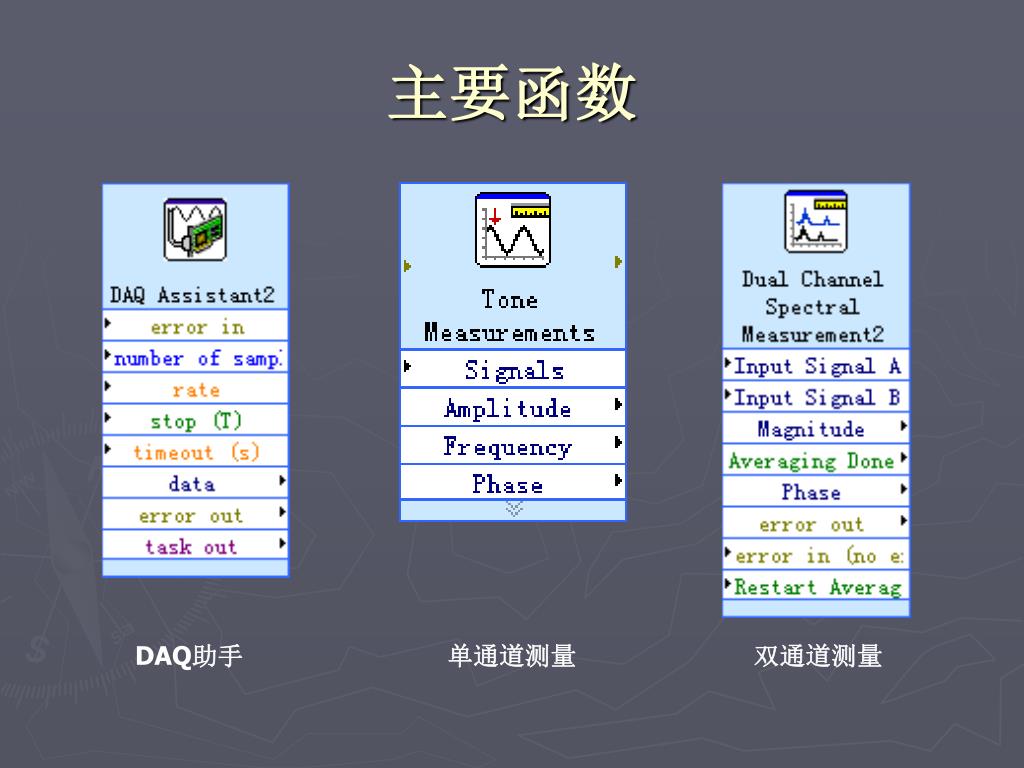

主要函数 DAQ助手单通道测量双通道测量

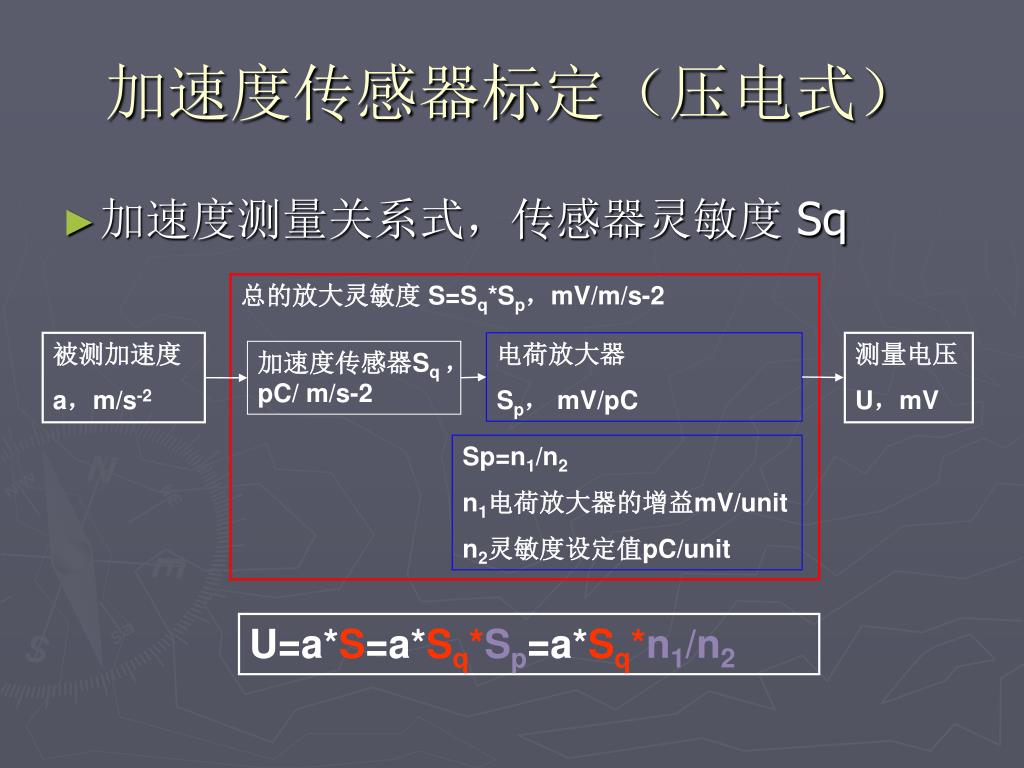

加速度传感器标定（压电式） • 加速度测量关系式，传感器灵敏度 Sq 总的放大灵敏度 S=Sq*Sp，mV/m/s-2 被测加速度 a，m/s-2 电荷放大器 Sp， mV/pC 测量电压 U，mV 加速度传感器Sq ， pC/ m/s-2 Sp=n1/n2 n1电荷放大器的增益mV/unit n2灵敏度设定值pC/unit U=a*S=a*Sq*Sp=a*Sq*n1/n2

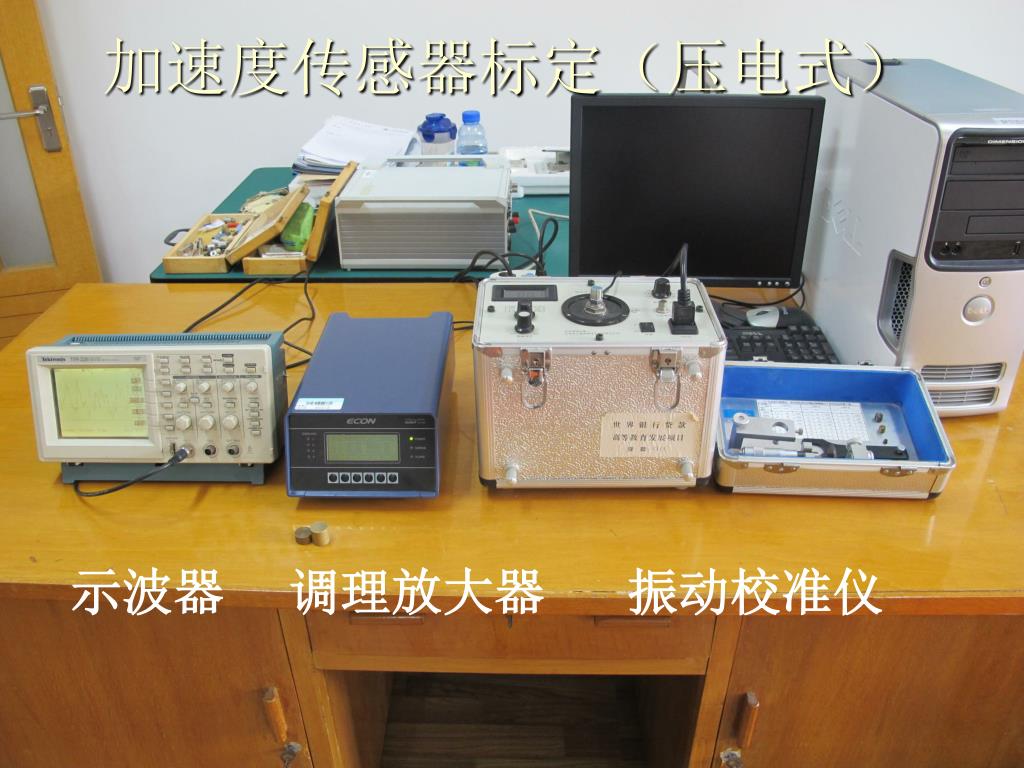

加速度传感器标定（压电式） 示波器调理放大器振动校准仪

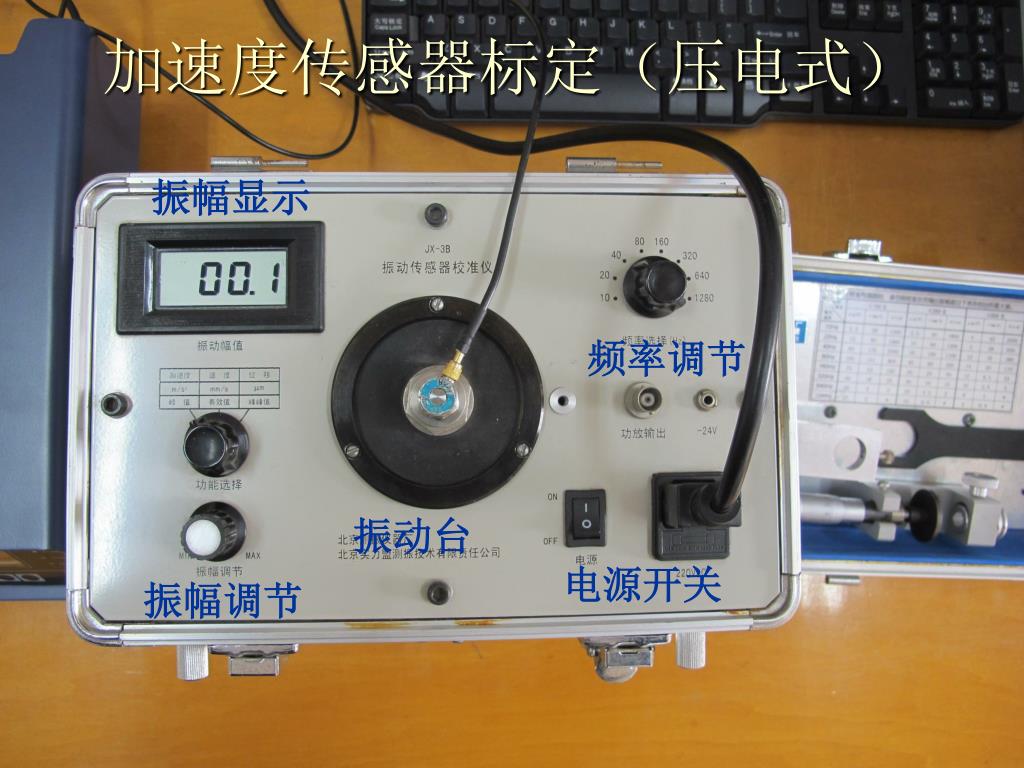

加速度传感器标定（压电式） 振幅显示频率调节振动台电源开关振幅调节

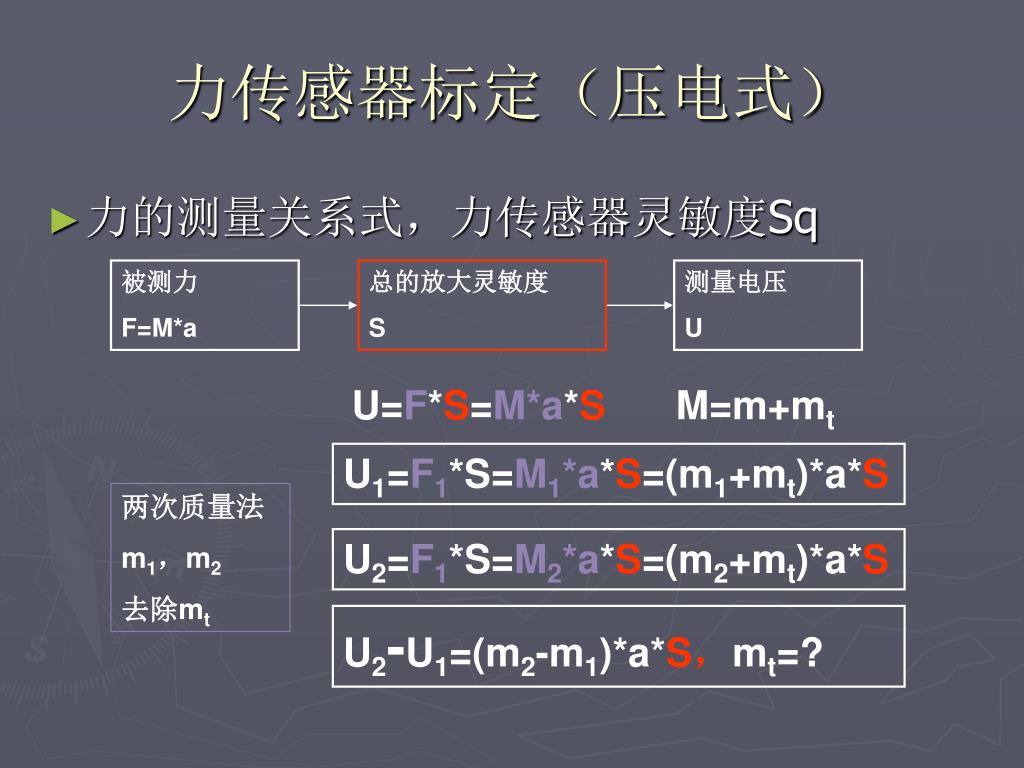

力传感器标定（压电式） • 力的测量关系式，力传感器灵敏度Sq 被测力 F=M*a 总的放大灵敏度 S 测量电压 U U=F*S=M*a*S M=m+mt U1=F1*S=M1*a*S=(m1+mt)*a*S 两次质量法 m1，m2 去除mt U2=F1*S=M2*a*S=(m2+mt)*a*S U2-U1=(m2-m1)*a*S，mt=?

力传感器标定（压电式）

实验要求 • 自己动手连线 • 计算出传感器灵敏度 • 运行测试软件，并进行传感器设定… • 测量幅频和相频曲线 • 寻找共振频率 • 调节合适的振幅 • 调节频率10-30Hz，频率分辨率0.1Hz（共振区） • 记录幅频值和相频值

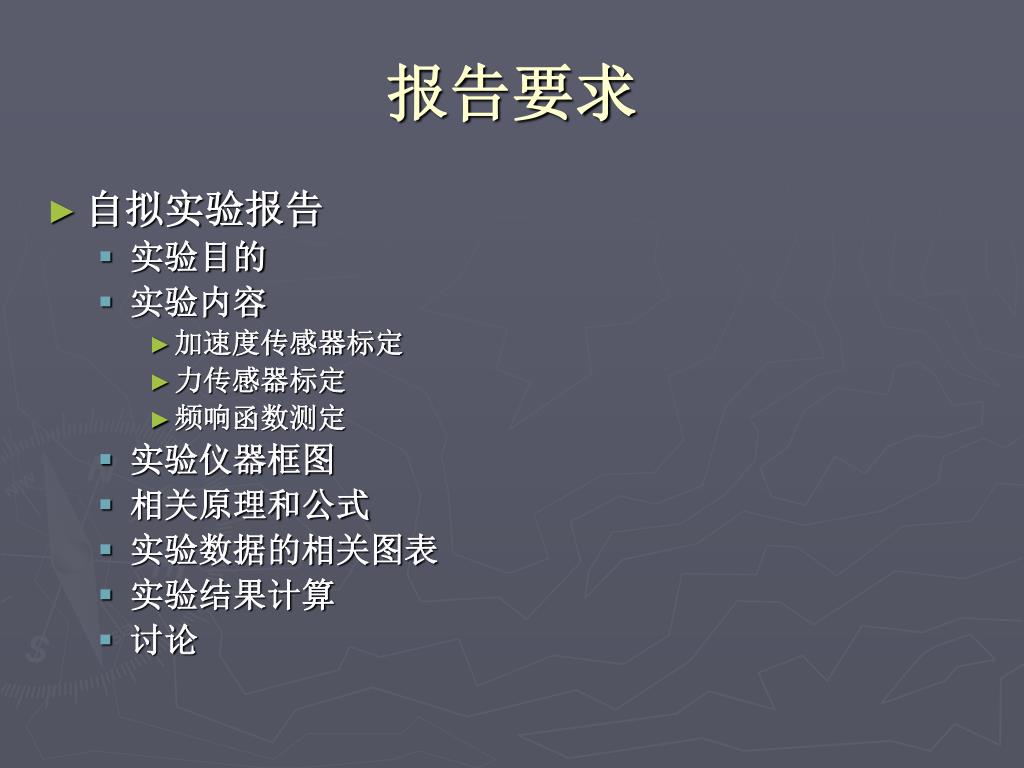

报告要求 • 自拟实验报告 • 实验目的 • 实验内容 • 加速度传感器标定 • 力传感器标定 • 频响函数测定 • 实验仪器框图 • 相关原理和公式 • 实验数据的相关图表 • 实验结果计算 • 讨论

Lab3 系统频响函数测定
