Chapter 4. 连续时间信号与系统的频域分析. Continuous-Time Signals & Systems Analysis in Frequency-Domain. 本章主要内容:. 连续时间 LTI 系统的特征函数 周期信号与连续时间傅里叶级数 连续时间 信号的傅里叶变换 常用信号的频谱及傅里叶变换的性质 连续时间 LTI 系统的频域分析方法 采样和采样定理 傅里叶分析在工程中的应用 — 通信系统. 1768 年生于法国 1807 年提出“任何周期函数都可用正弦函数级数表示” 拉格朗日反对发表
E N D
Chapter 4 连续时间信号与系统的频域分析 Continuous-Time Signals & Systems Analysis in Frequency-Domain

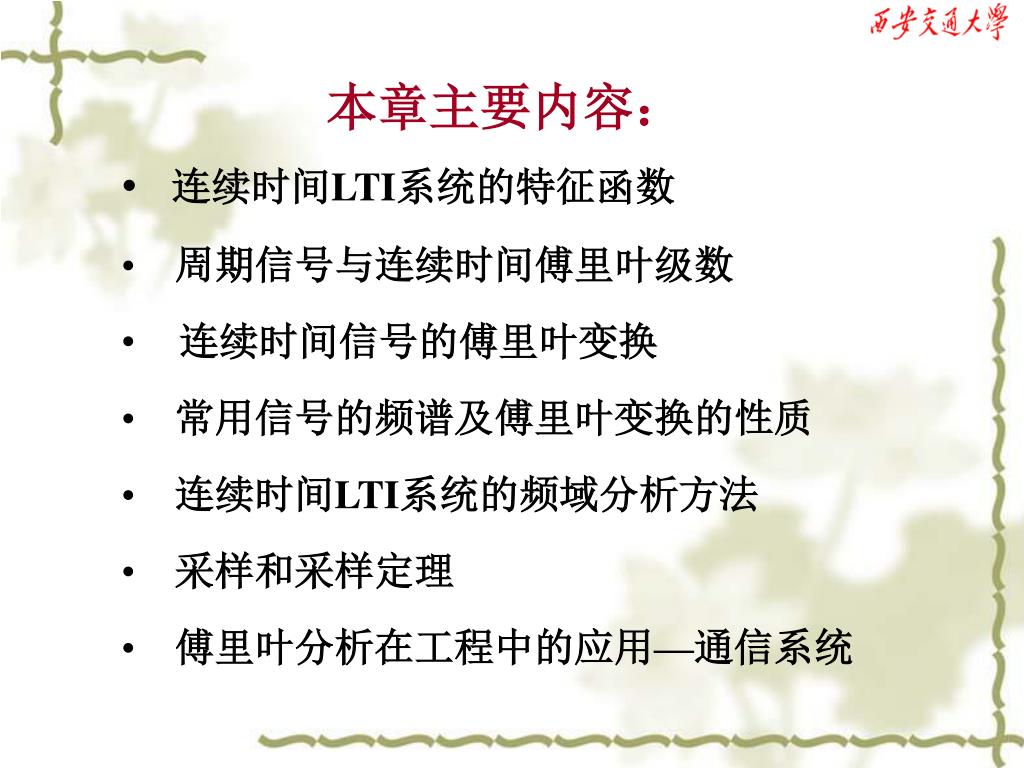

本章主要内容: • 连续时间LTI系统的特征函数 • 周期信号与连续时间傅里叶级数 • 连续时间信号的傅里叶变换 • 常用信号的频谱及傅里叶变换的性质 • 连续时间LTI系统的频域分析方法 • 采样和采样定理 • 傅里叶分析在工程中的应用—通信系统

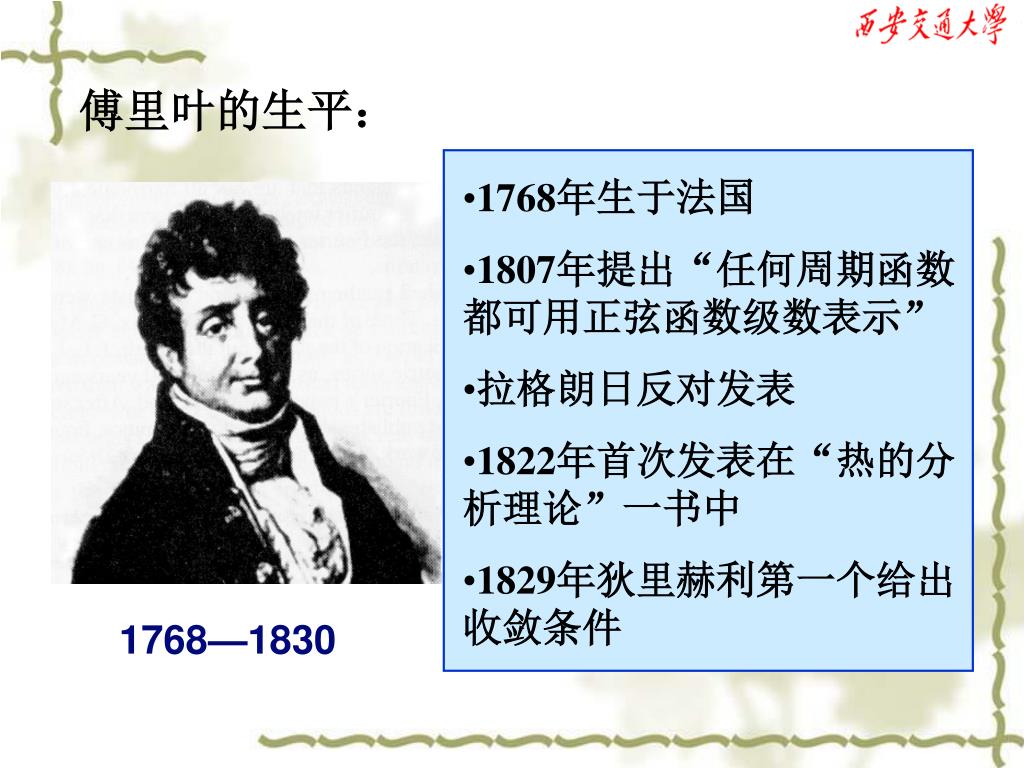

1768年生于法国 • 1807年提出“任何周期函数都可用正弦函数级数表示” • 拉格朗日反对发表 • 1822年首次发表在“热的分析理论”一书中 • 1829年狄里赫利第一个给出收敛条件 傅里叶的生平: 1768—1830

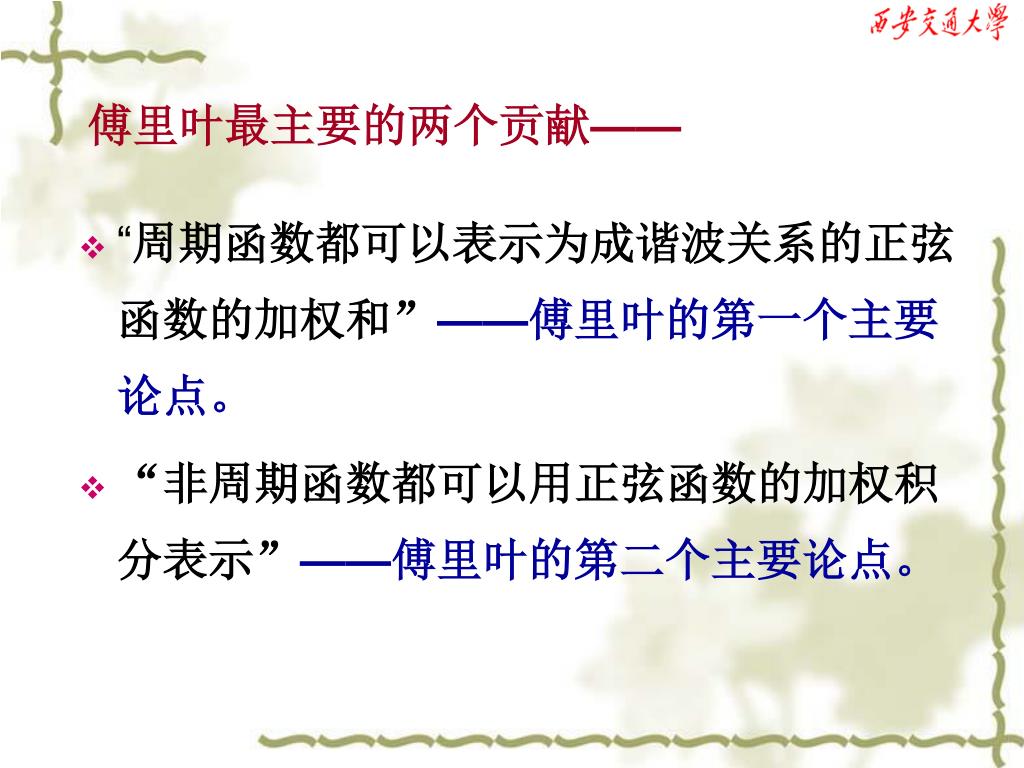

傅里叶最主要的两个贡献—— • “周期函数都可以表示为成谐波关系的正弦函数的加权和”——傅里叶的第一个主要论点。 • “非周期函数都可以用正弦函数的加权积分表示”——傅里叶的第二个主要论点。
1. 将信号在时域分解成 或 的线性组合。 2. 利用LTI系统的线性与时不变性,得出系统的响应可以表示为单位冲激响应 或单位脉冲响应 的线性组合——卷积积分与卷积和。 4.0引言 (Introduction) • 时域分析方法的基本思想:

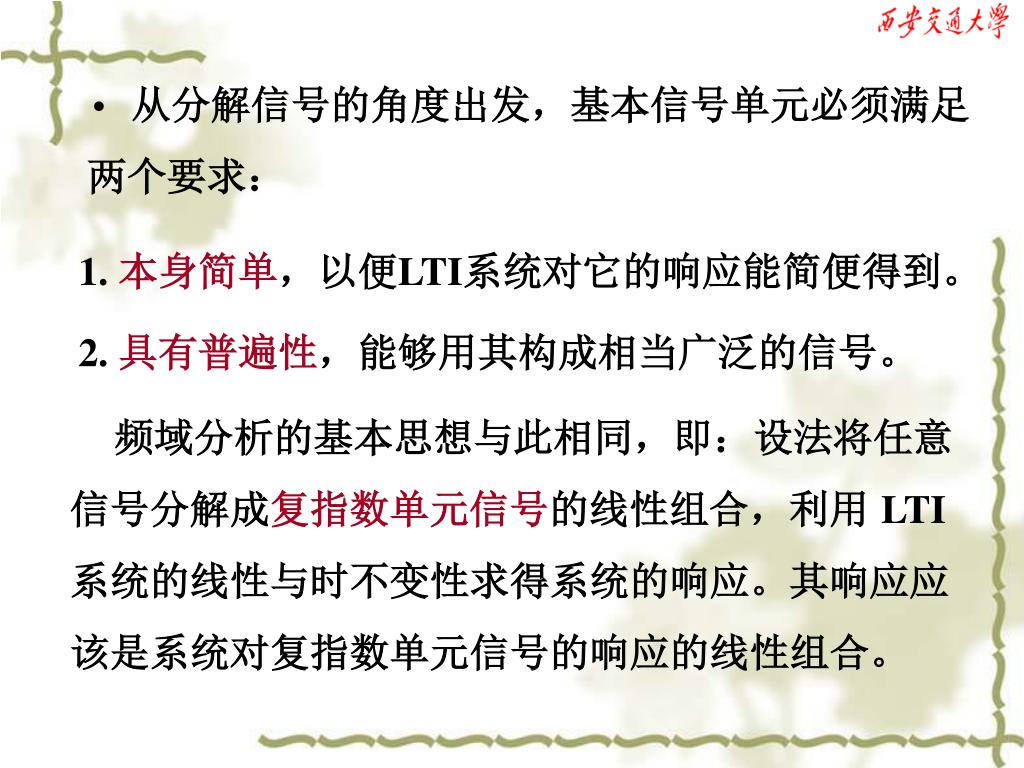

从分解信号的角度出发,基本信号单元必须满足两个要求:从分解信号的角度出发,基本信号单元必须满足两个要求: 1. 本身简单,以便LTI系统对它的响应能简便得到。 2. 具有普遍性,能够用其构成相当广泛的信号。 频域分析的基本思想与此相同,即:设法将任意信号分解成复指数单元信号的线性组合,利用 LTI 系统的线性与时不变性求得系统的响应。其响应应该是系统对复指数单元信号的响应的线性组合。

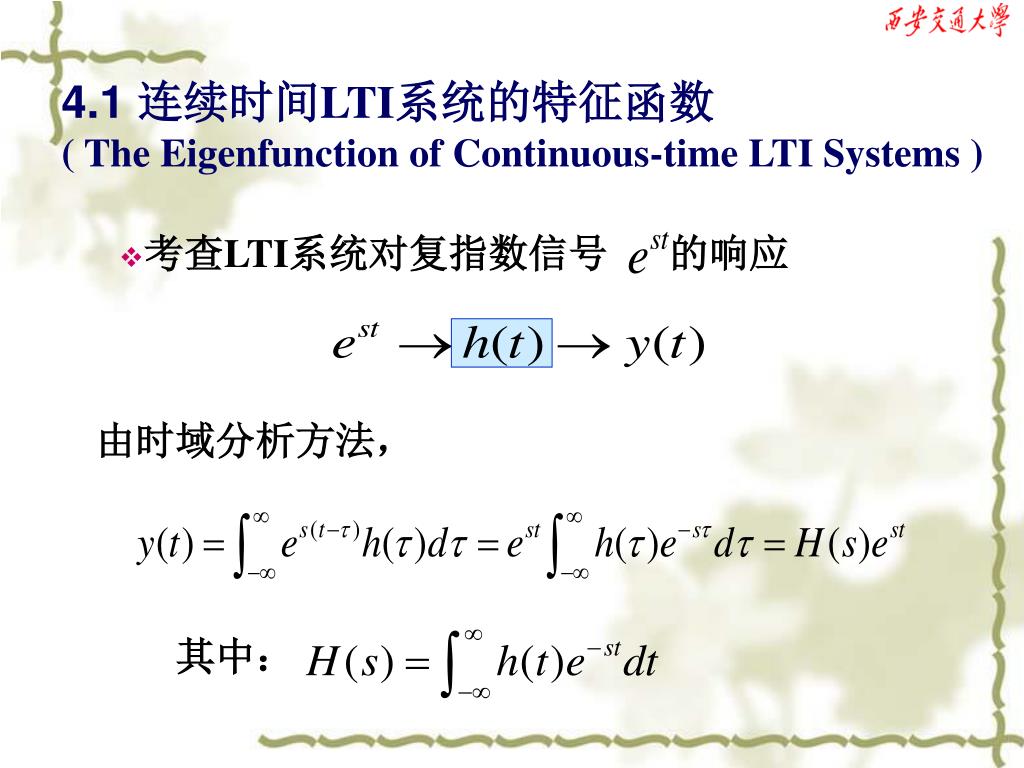

考查LTI系统对复指数信号 的响应 其中: 4.1 连续时间LTI系统的特征函数 ( The Eigenfunction of Continuous-time LTI Systems ) 由时域分析方法,

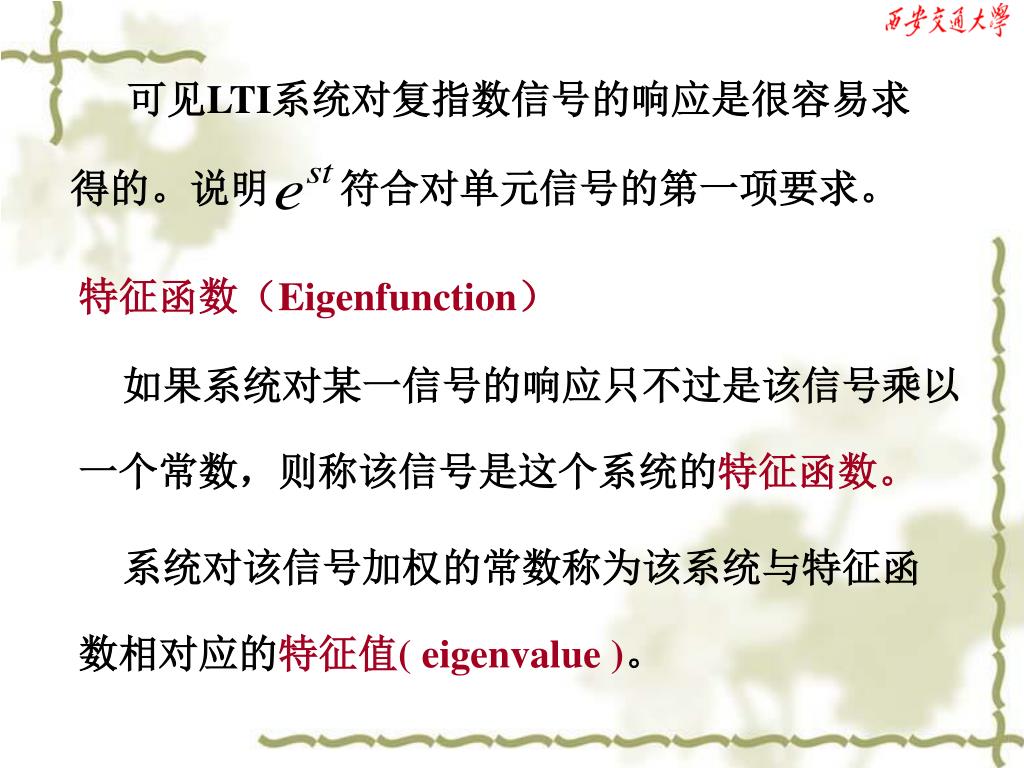

可见LTI系统对复指数信号的响应是很容易求得的。说明 符合对单元信号的第一项要求。 特征函数(Eigenfunction) 如果系统对某一信号的响应只不过是该信号乘以一个常数,则称该信号是这个系统的特征函数。 系统对该信号加权的常数称为该系统与特征函数相对应的特征值( eigenvalue )。

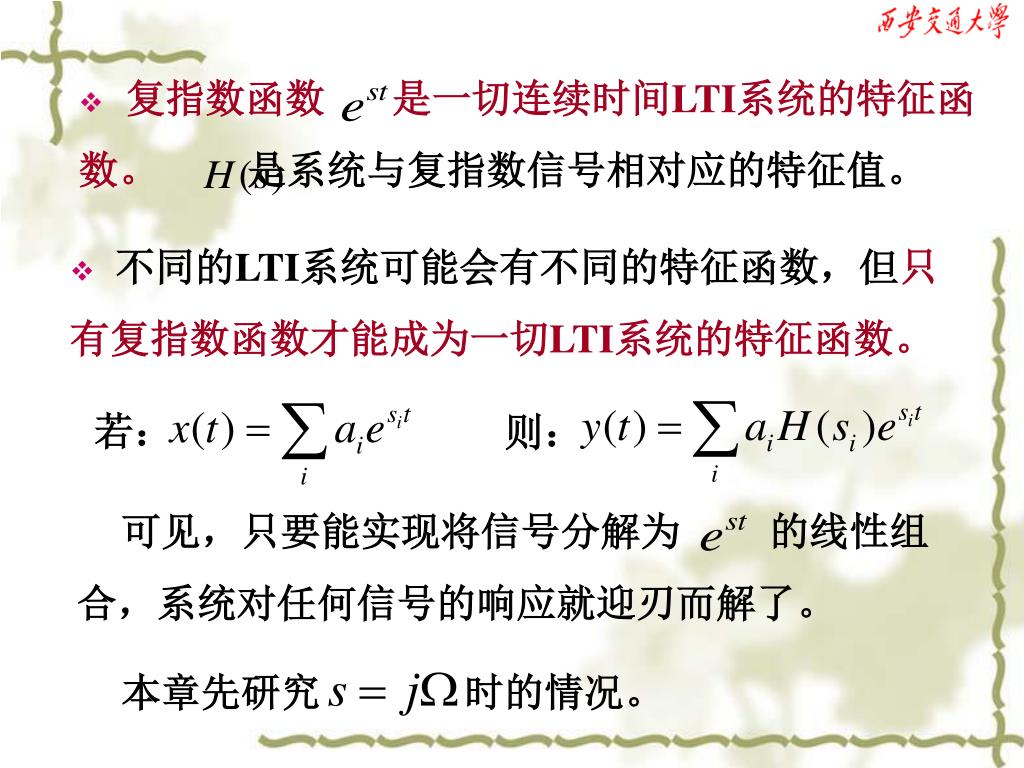

复指数函数 是一切连续时间LTI系统的特征函数。 是系统与复指数信号相对应的特征值。 若: 则: 可见,只要能实现将信号分解为 的线性组合,系统对任何信号的响应就迎刃而解了。 本章先研究 时的情况。 • 不同的LTI系统可能会有不同的特征函数,但只有复指数函数才能成为一切LTI系统的特征函数。

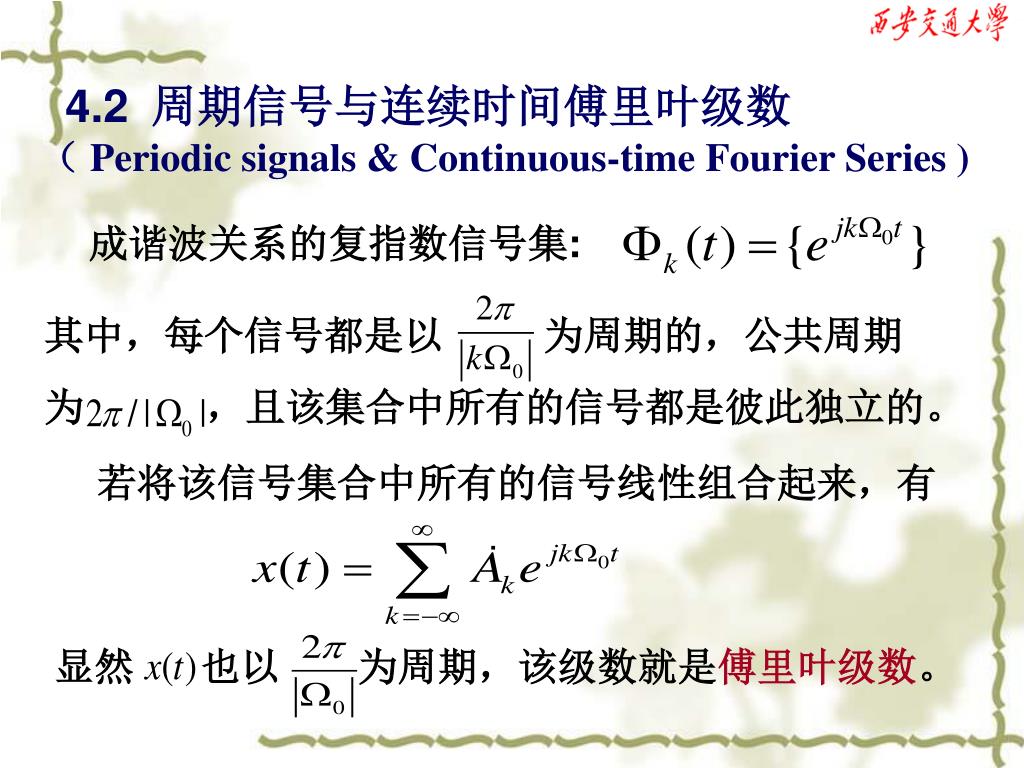

成谐波关系的复指数信号集: 其中,每个信号都是以 为周期的,公共周期为 ,且该集合中所有的信号都是彼此独立的。 若将该信号集合中所有的信号线性组合起来,有 . 显然 也以 为周期,该级数就是傅里叶级数。 4.2周期信号与连续时间傅里叶级数 ( Periodic signals & Continuous-time Fourier Series )

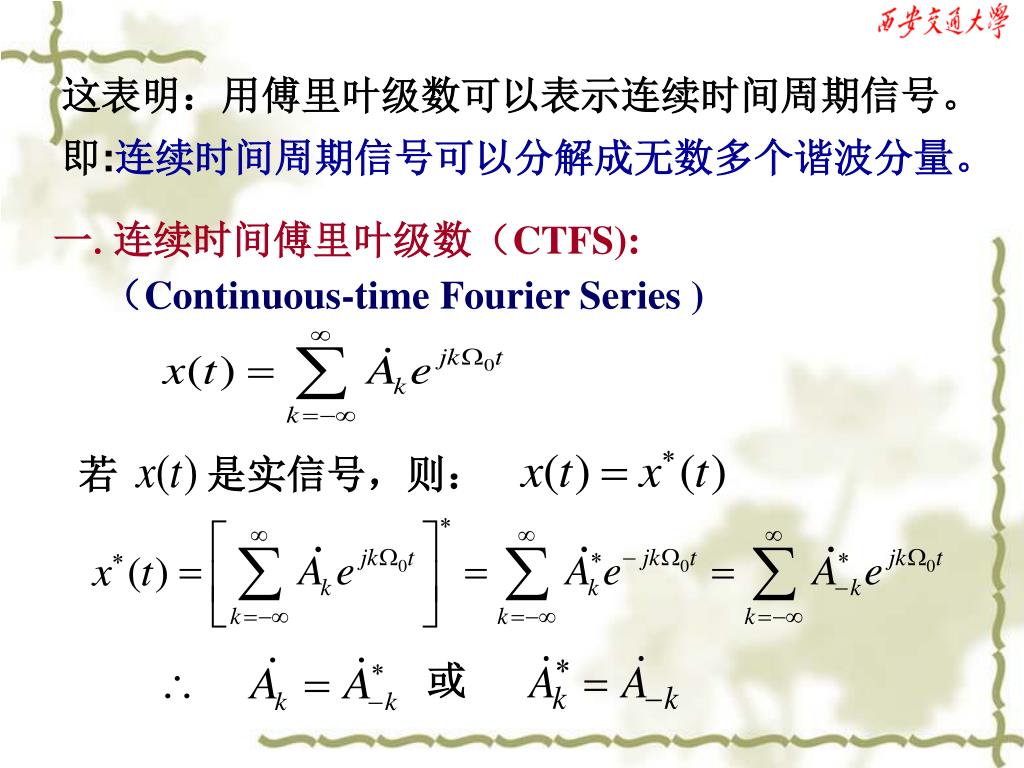

连续时间傅里叶级数(CTFS): (Continuous-time Fourier Series ) 若 是实信号,则: 或 这表明:用傅里叶级数可以表示连续时间周期信号。 即:连续时间周期信号可以分解成无数多个谐波分量。

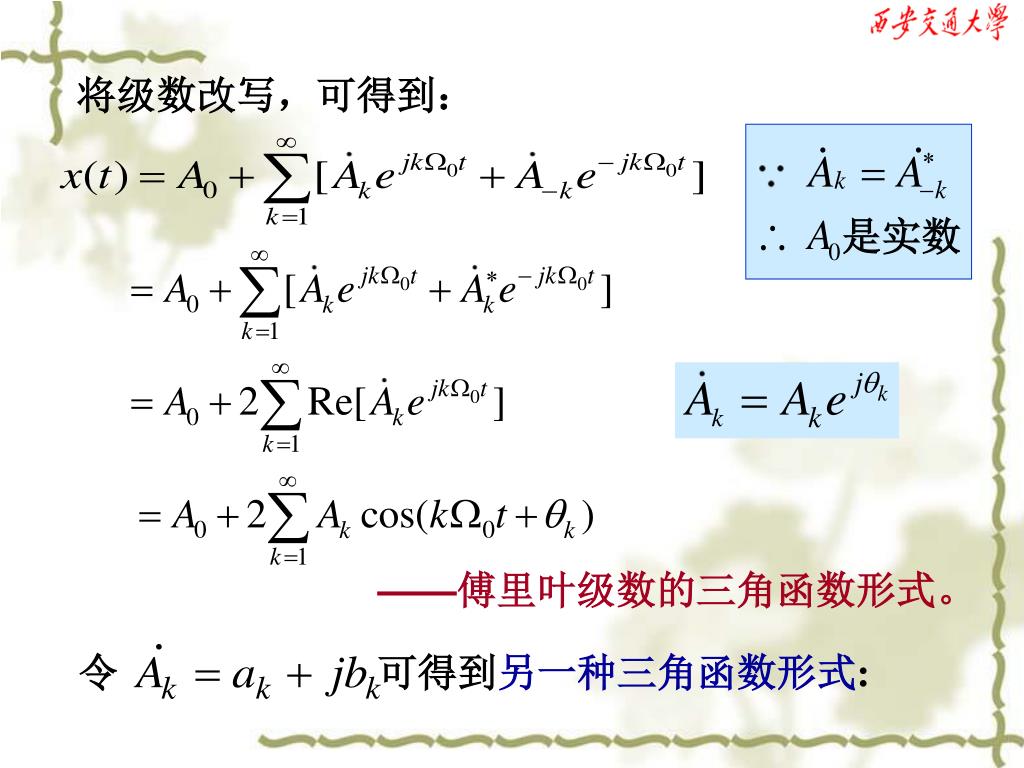

是实数 令 可得到另一种三角函数形式: 将级数改写,可得到: ——傅里叶级数的三角函数形式。

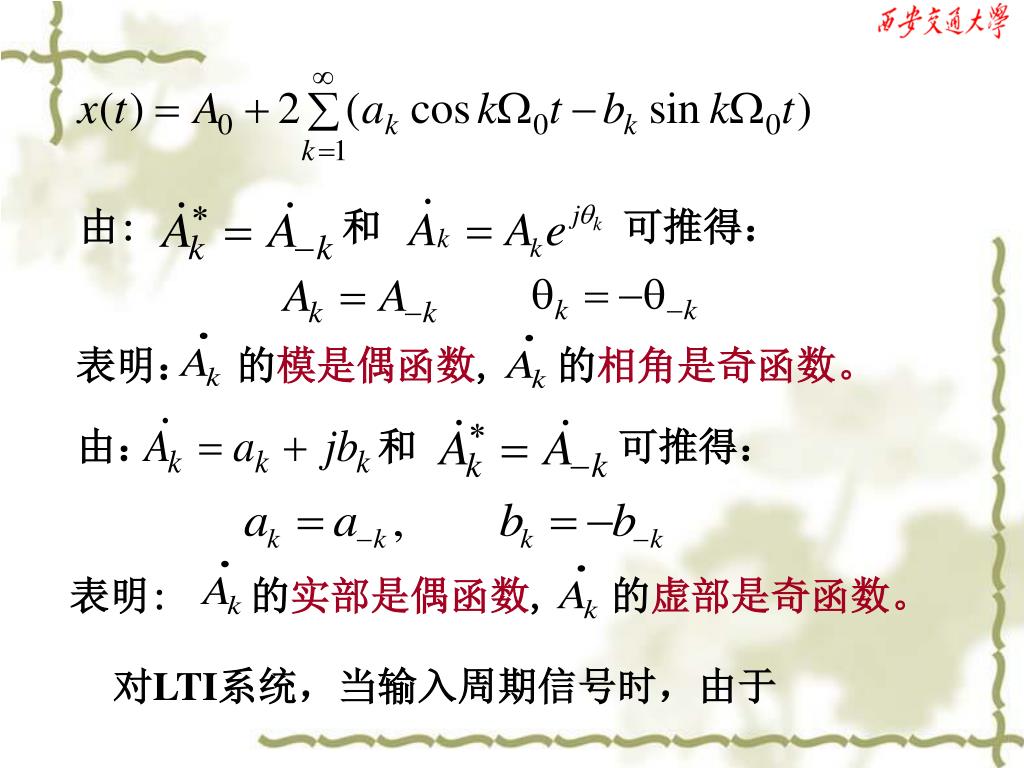

由: 和 可推得: 表明: 的模是偶函数, 的相角是奇函数。 由: 和 可推得: 表明: 的实部是偶函数, 的虚部是奇函数。 对LTI系统,当输入周期信号时,由于

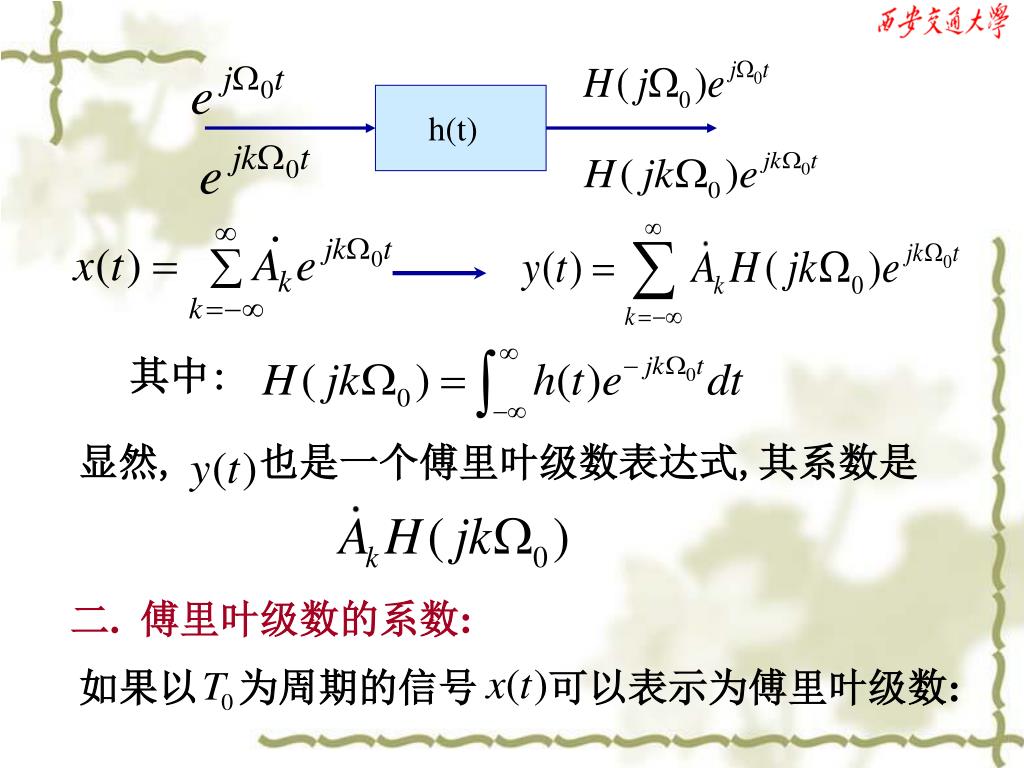

h(t) 其中: 显然, 也是一个傅里叶级数表达式,其系数是 如果以 为周期的信号 可以表示为傅里叶级数: 二. 傅里叶级数的系数:

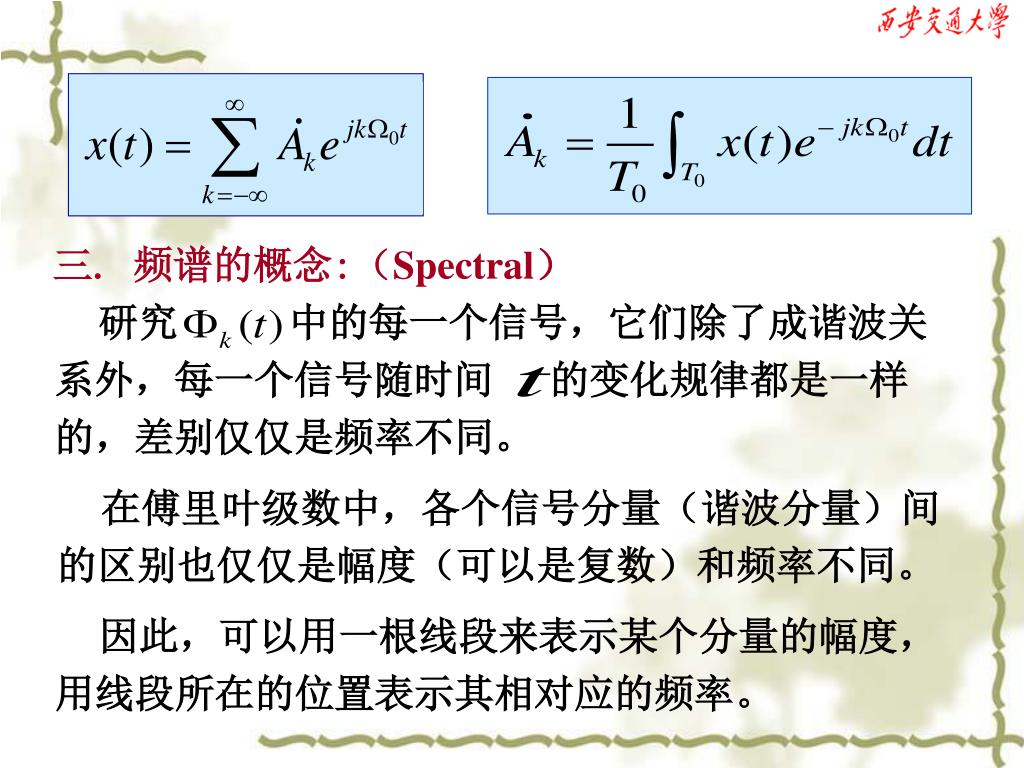

研究 中的每一个信号,它们除了成谐波关系外,每一个信号随时间 的变化规律都是一样的,差别仅仅是频率不同。 三. 频谱的概念:(Spectral) 在傅里叶级数中,各个信号分量(谐波分量)间的区别也仅仅是幅度(可以是复数)和频率不同。 因此,可以用一根线段来表示某个分量的幅度,用线段所在的位置表示其相对应的频率。

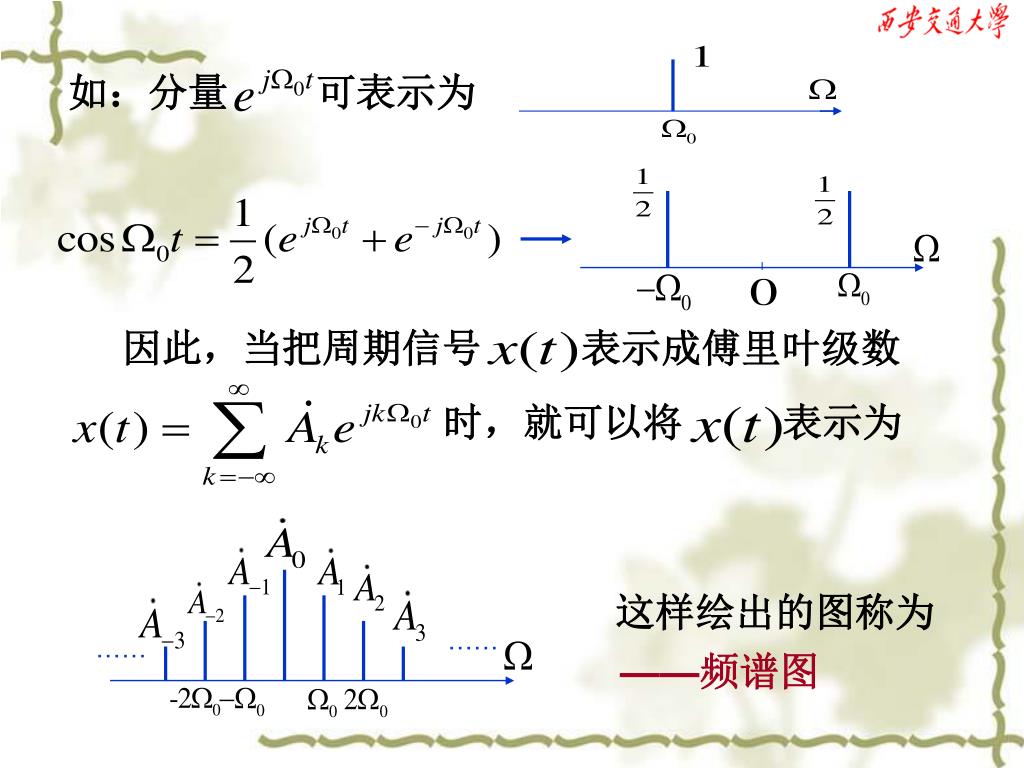

如:分量 可表示为 因此,当把周期信号 表示成傅里叶级数 时,就可以将 表示为 …… …… 这样绘出的图称为 ——频谱图
频谱图其实就是将 随频率的分布表示出来,也即 的关系。由于信号的频谱完全代表了信号,研究它的频谱就等于研究信号本身。因此,这种表示信号的方法称为频域表示法。 四. 周期性矩形脉冲信号的频谱:
其中 根据 可绘出 的频谱图。 称为占空比。

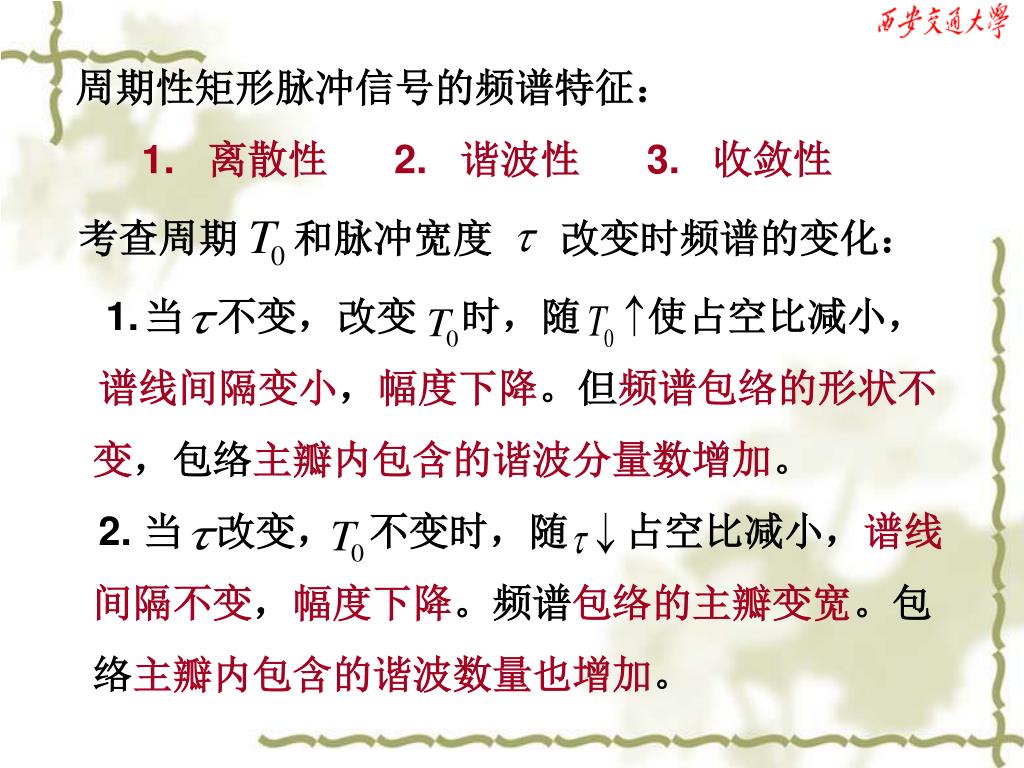

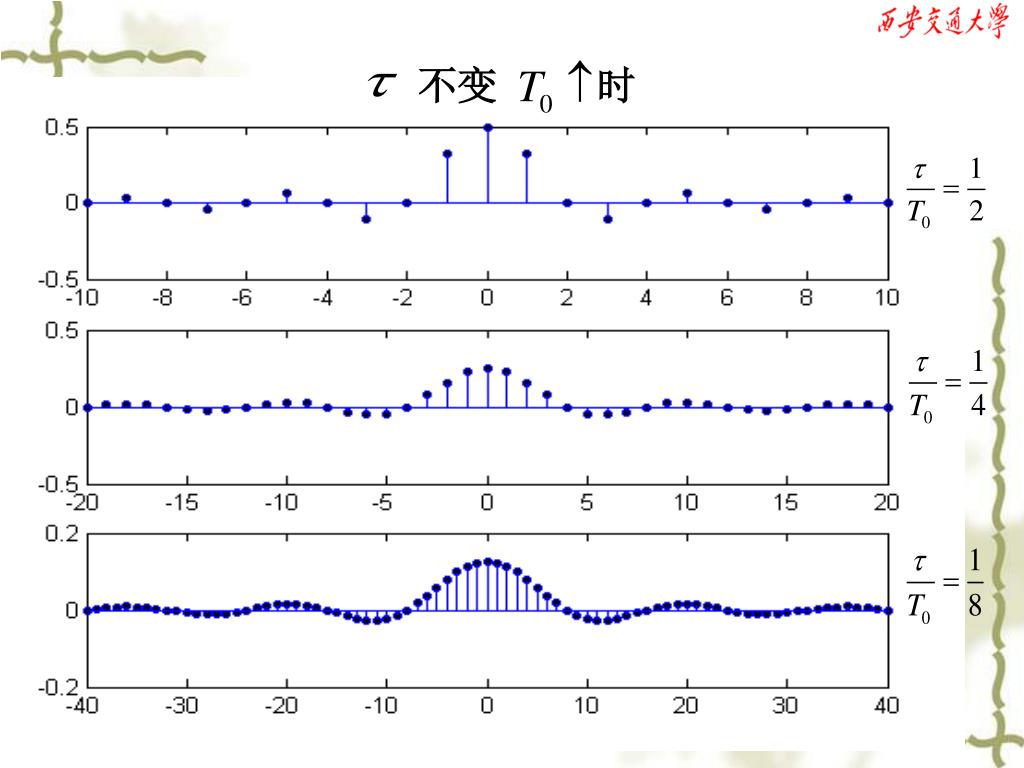

当 不变,改变 时,随 使占空比减小, • 谱线间隔变小,幅度下降。但频谱包络的形状不变,包络主瓣内包含的谐波分量数增加。 • 2. 当 改变, 不变时,随 占空比减小,谱线间隔不变,幅度下降。频谱包络的主瓣变宽。包络主瓣内包含的谐波数量也增加。 考查周期 和脉冲宽度 改变时频谱的变化: 周期性矩形脉冲信号的频谱特征: 1. 离散性 2. 谐波性 3. 收敛性

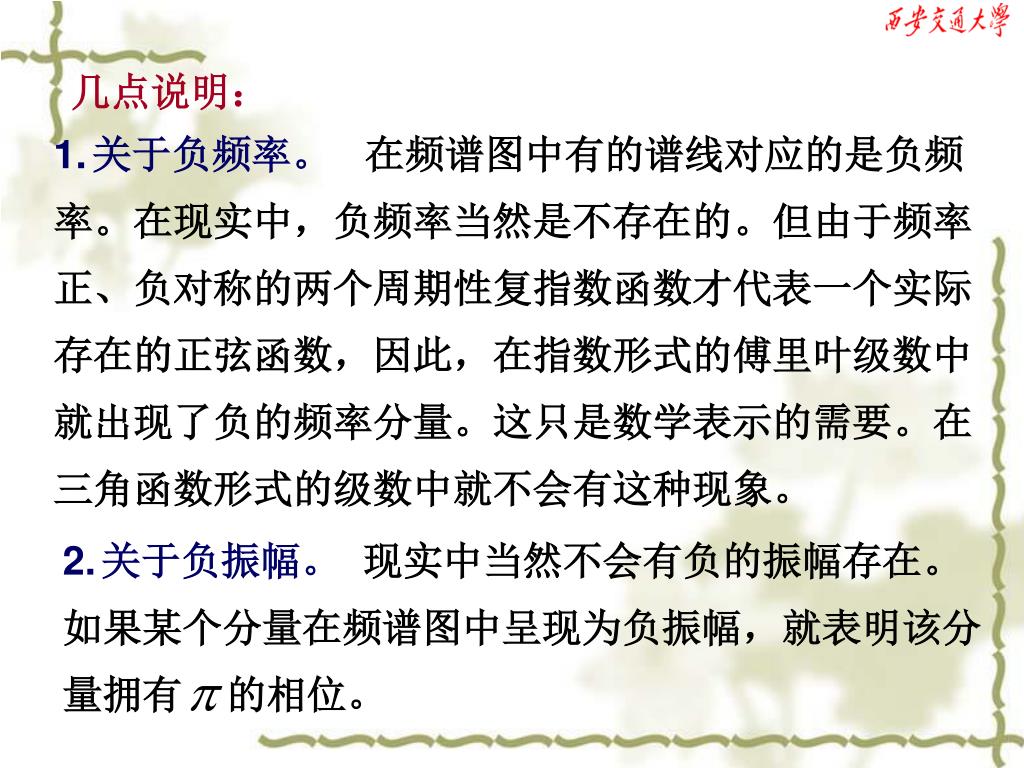

关于负振幅。 现实中当然不会有负的振幅存在。 • 如果某个分量在频谱图中呈现为负振幅,就表明该分 • 量拥有 的相位。 几点说明: • 关于负频率。 在频谱图中有的谱线对应的是负频 • 率。在现实中,负频率当然是不存在的。但由于频率 • 正、负对称的两个周期性复指数函数才代表一个实际 • 存在的正弦函数,因此,在指数形式的傅里叶级数中 • 就出现了负的频率分量。这只是数学表示的需要。在 • 三角函数形式的级数中就不会有这种现象。

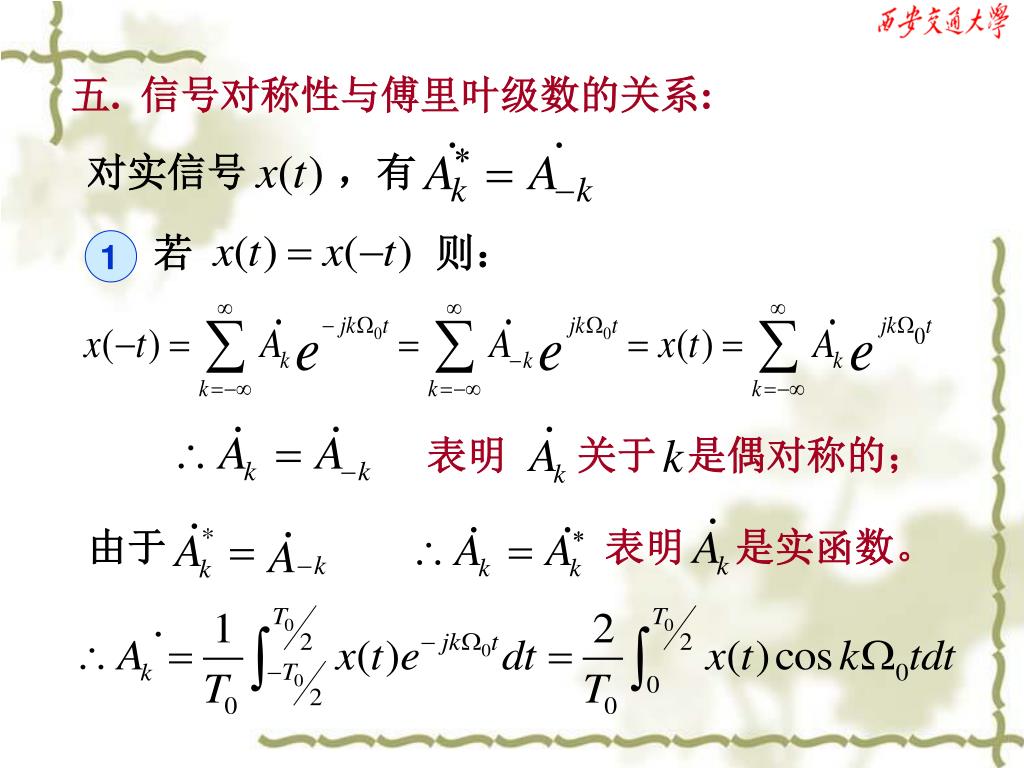

对实信号 ,有 若 则: 表明 关于 是偶对称的; 1 由于表明 是实函数。 五. 信号对称性与傅里叶级数的关系:

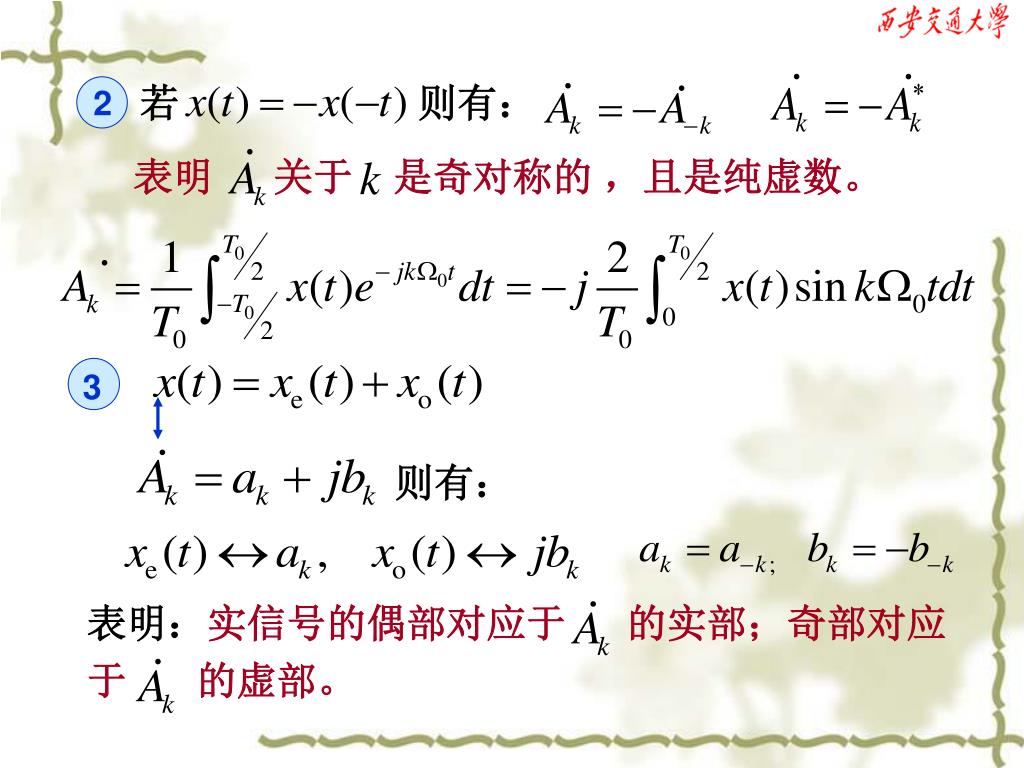

若 则有: 表明 关于 是奇对称的 ,且是纯虚数。 3 则有: 2 表明:实信号的偶部对应于 的实部;奇部对应于 的虚部。

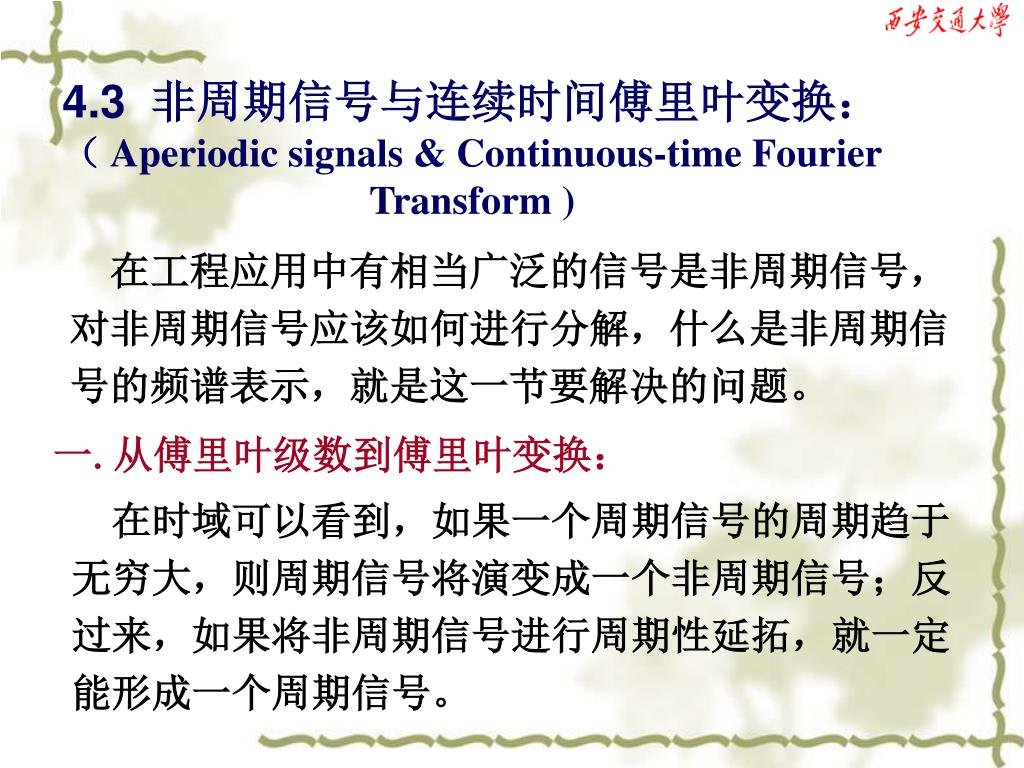

4.3 非周期信号与连续时间傅里叶变换: ( Aperiodic signals & Continuous-time Fourier Transform ) 在工程应用中有相当广泛的信号是非周期信号,对非周期信号应该如何进行分解,什么是非周期信号的频谱表示,就是这一节要解决的问题。 一.从傅里叶级数到傅里叶变换: 在时域可以看到,如果一个周期信号的周期趋于无穷大,则周期信号将演变成一个非周期信号;反过来,如果将非周期信号进行周期性延拓,就一定能形成一个周期信号。

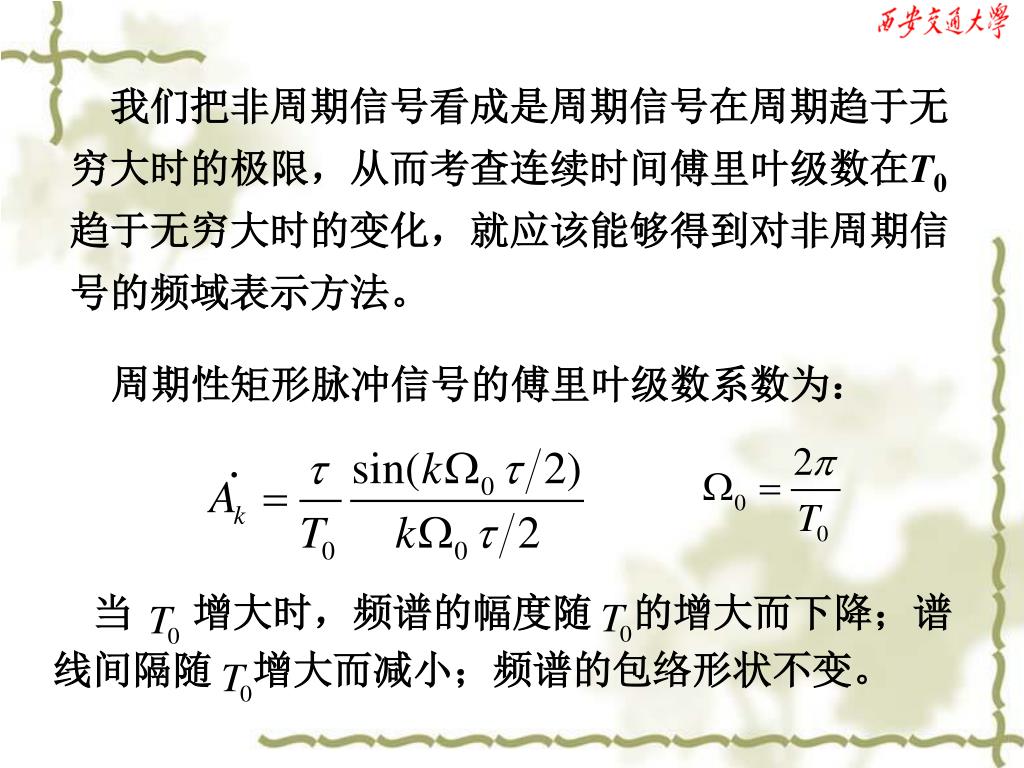

当 增大时,频谱的幅度随 的增大而下降;谱线间隔随 增大而减小;频谱的包络形状不变。 我们把非周期信号看成是周期信号在周期趋于无穷大时的极限,从而考查连续时间傅里叶级数在T0趋于无穷大时的变化,就应该能够得到对非周期信号的频域表示方法。 周期性矩形脉冲信号的傅里叶级数系数为:

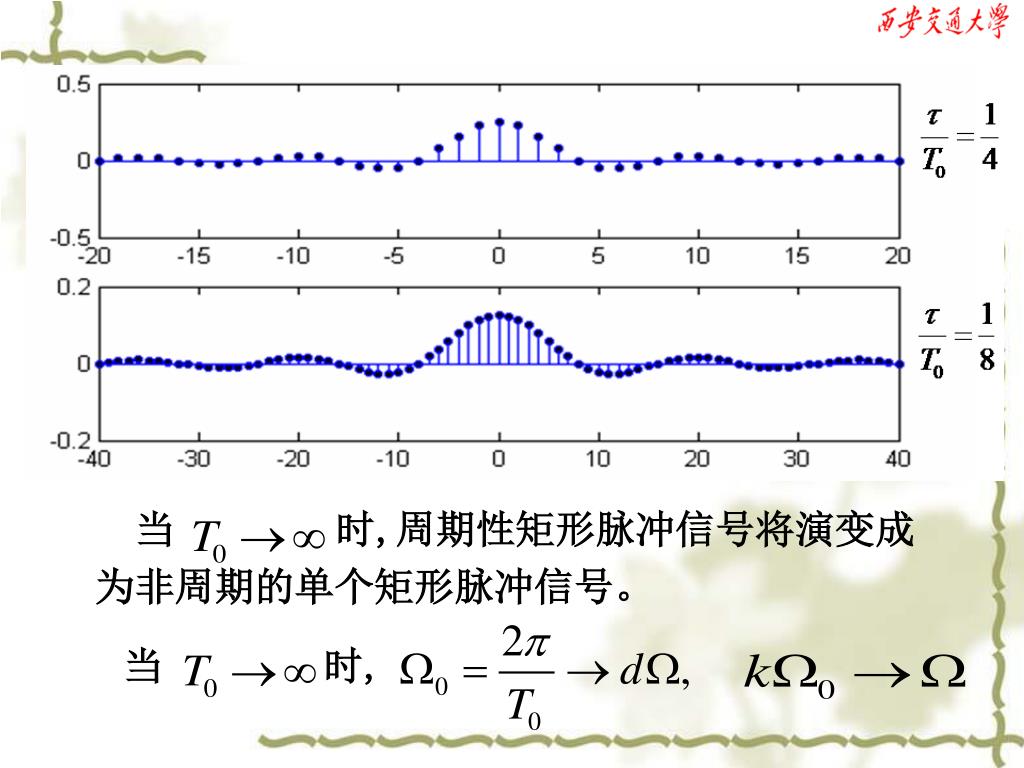

当 时,周期性矩形脉冲信号将演变成为非周期的单个矩形脉冲信号。 当 时,

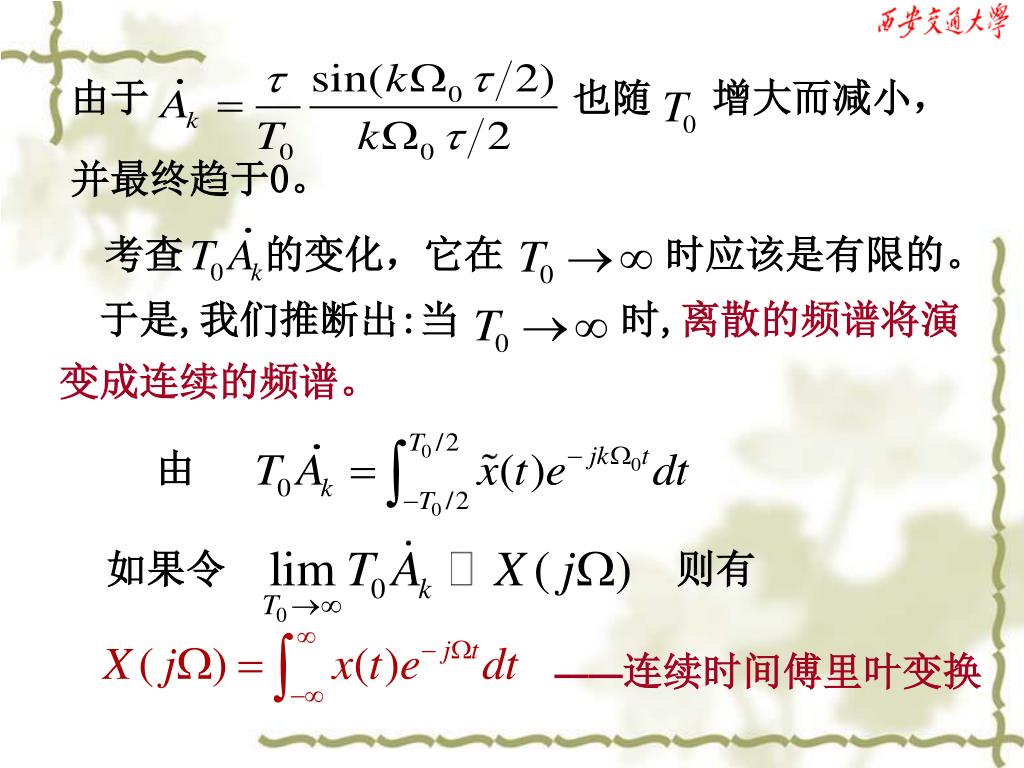

由于 也随 增大而减小,并最终趋于0。 考查 的变化,它在 时应该是有限的。 于是,我们推断出:当 时,离散的频谱将演变成连续的频谱。 由 如果令 则有 ——连续时间傅里叶变换

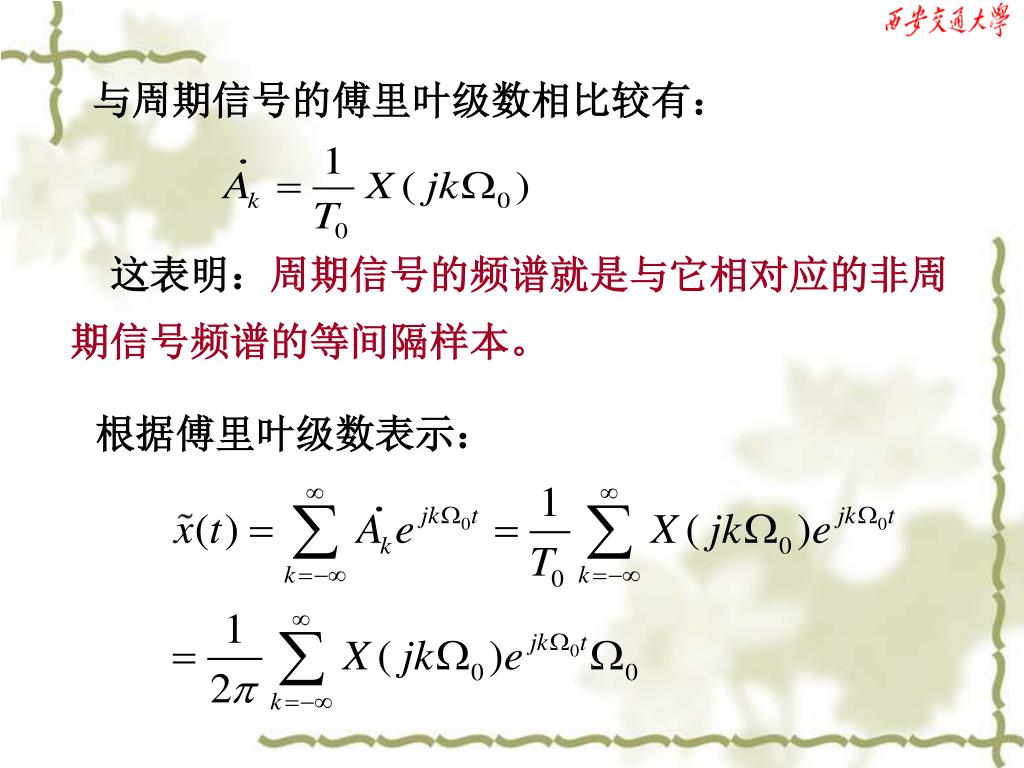

与周期信号的傅里叶级数相比较有: 这表明:周期信号的频谱就是与它相对应的非周期信号频谱的等间隔样本。 根据傅里叶级数表示:

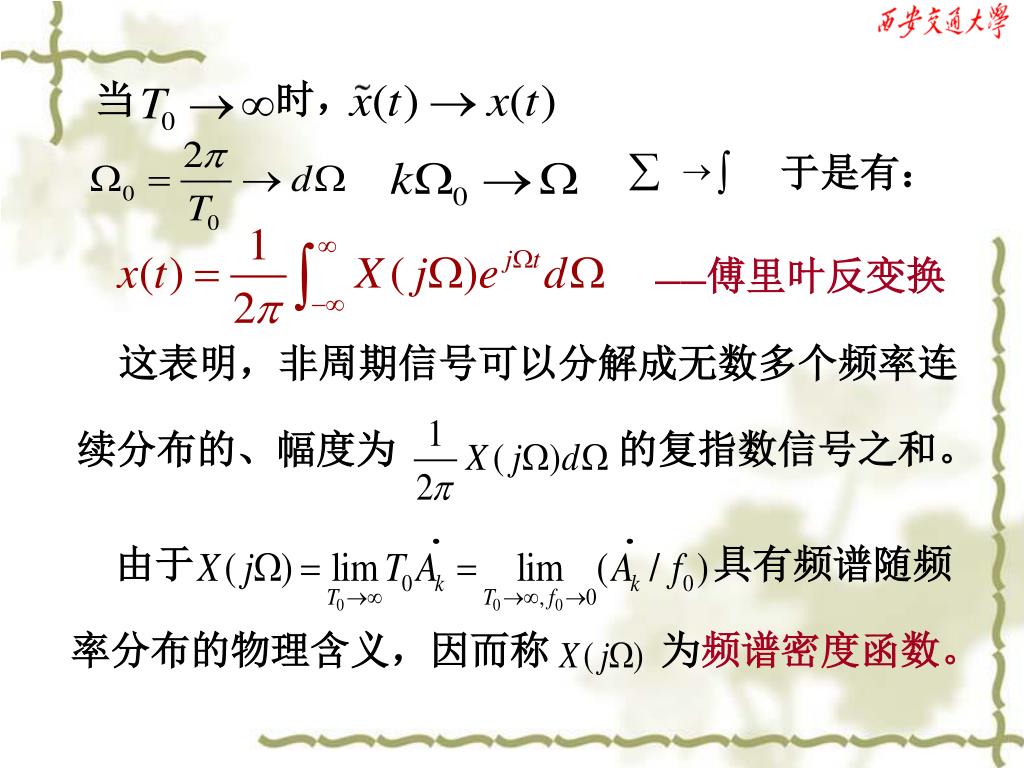

当 时, 于是有: ——傅里叶反变换 这表明,非周期信号可以分解成无数多个频率连续分布的、幅度为 的复指数信号之和。 由于 具有频谱随频 率分布的物理含义,因而称 为频谱密度函数。
1. 1 0 0 二. 常用信号的傅里叶变换:

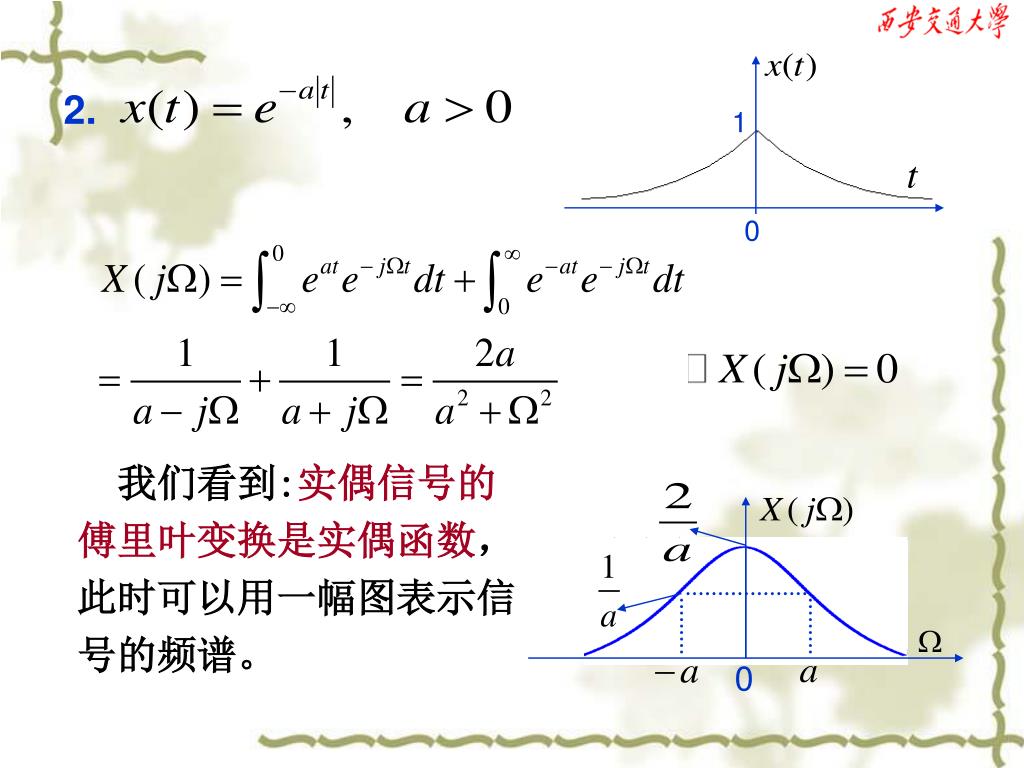

2. 1 0 0 我们看到:实偶信号的傅里叶变换是实偶函数,此时可以用一幅图表示信号的频谱。

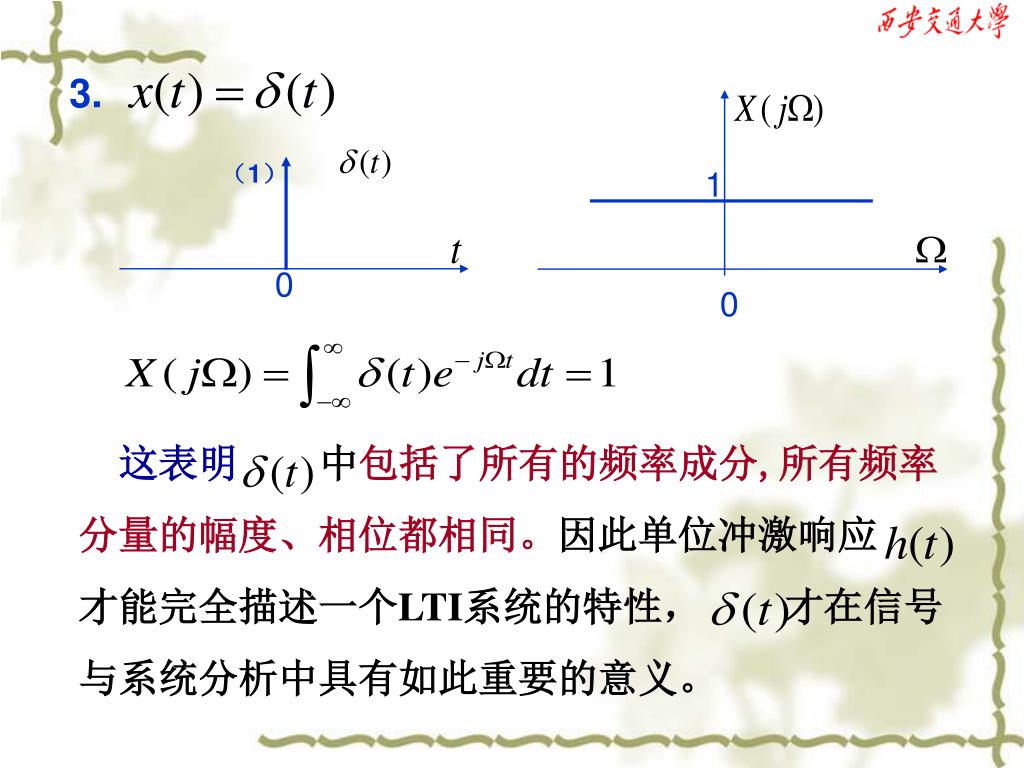

3. (1) 0 这表明 中包括了所有的频率成分,所有频率分量的幅度、相位都相同。因此单位冲激响应 才能完全描述一个LTI系统的特性, 才在信号与系统分析中具有如此重要的意义。 1 0

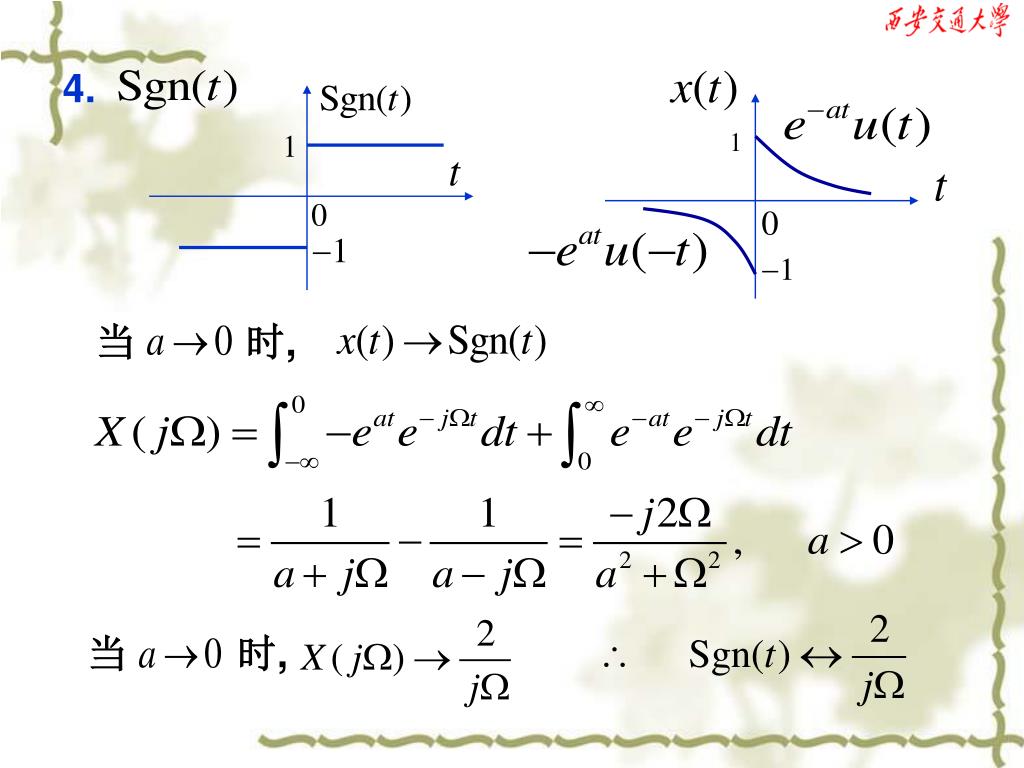

4. 当 时, 当 时,
5. 矩形脉冲: 显然,和对应的周期信号之间满足:

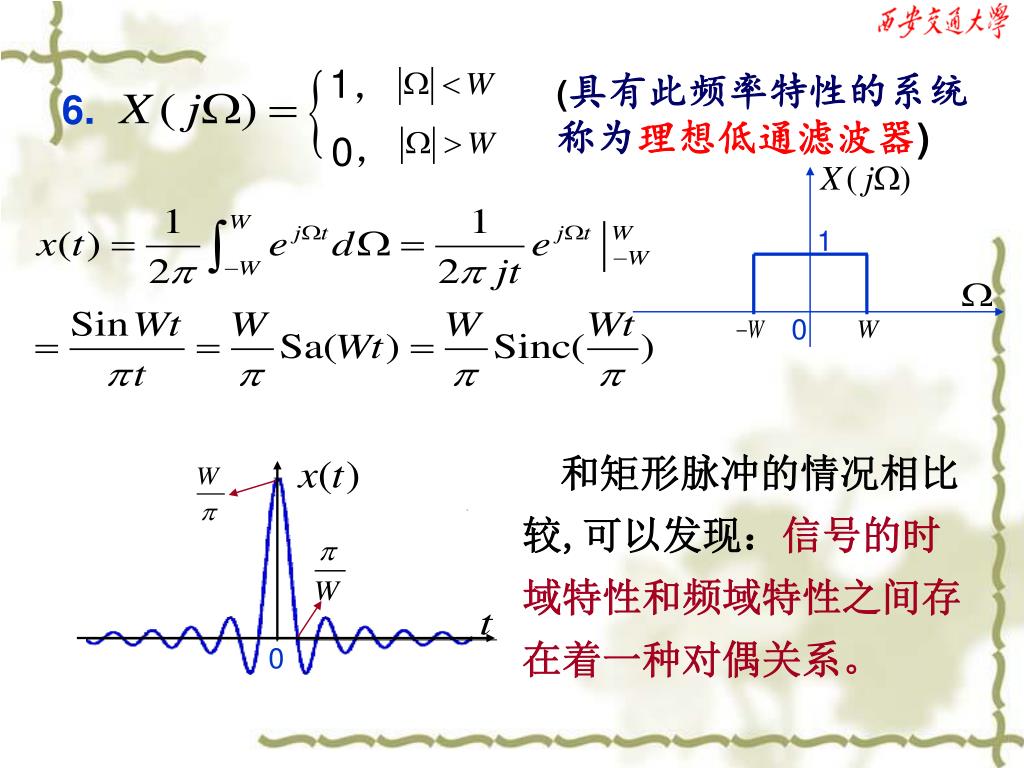

1, 6. 0, 1 0 0 (具有此频率特性的系统称为理想低通滤波器) 和矩形脉冲的情况相比较,可以发现:信号的时域特性和频域特性之间存在着一种对偶关系。

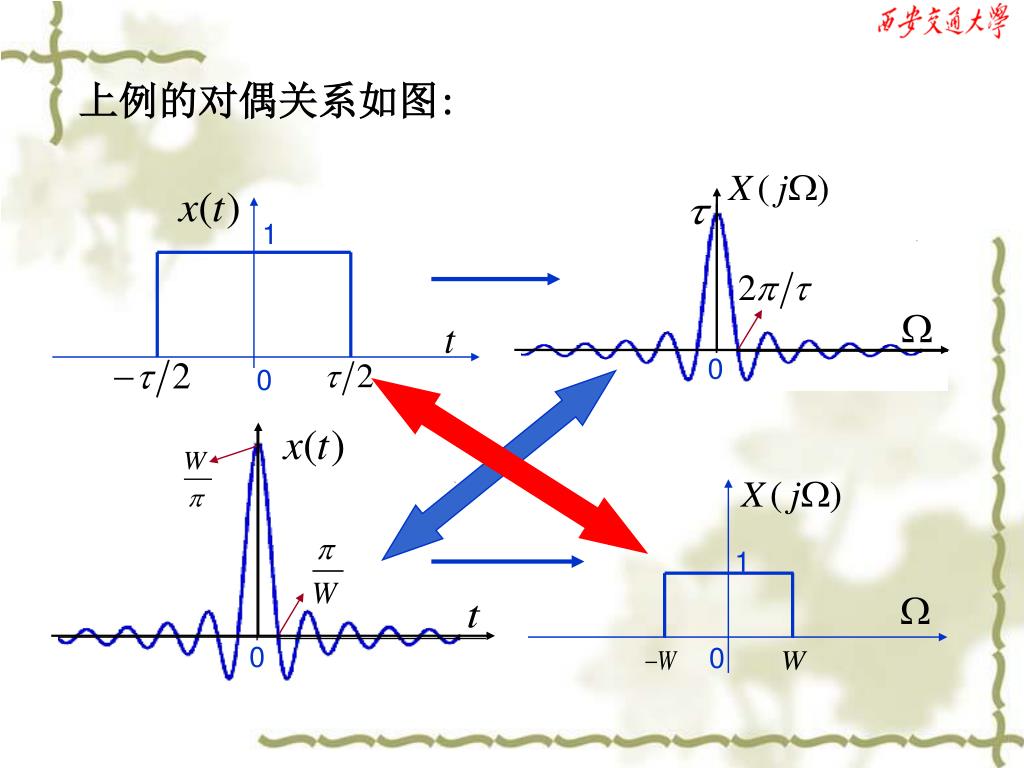

1 0 0 1 0 0 上例的对偶关系如图:

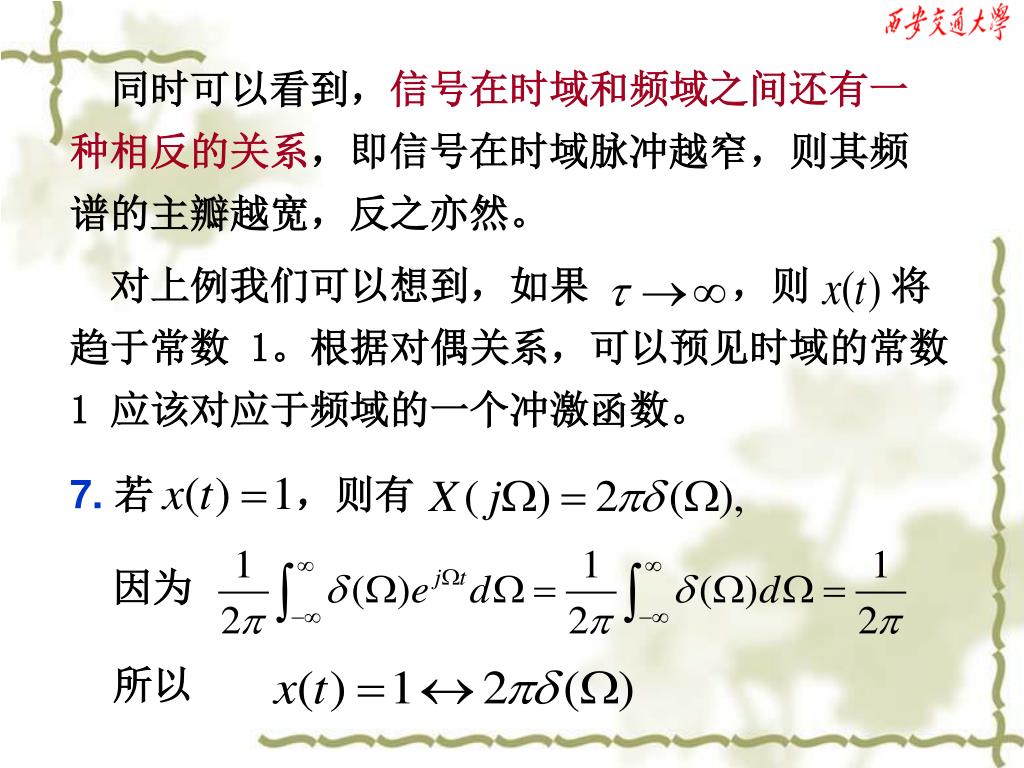

对上例我们可以想到,如果 ,则 将趋于常数 1。根据对偶关系,可以预见时域的常数 1 应该对应于频域的一个冲激函数。 7. 若 ,则有 因为 所以 同时可以看到,信号在时域和频域之间还有一种相反的关系,即信号在时域脉冲越窄,则其频谱的主瓣越宽,反之亦然。

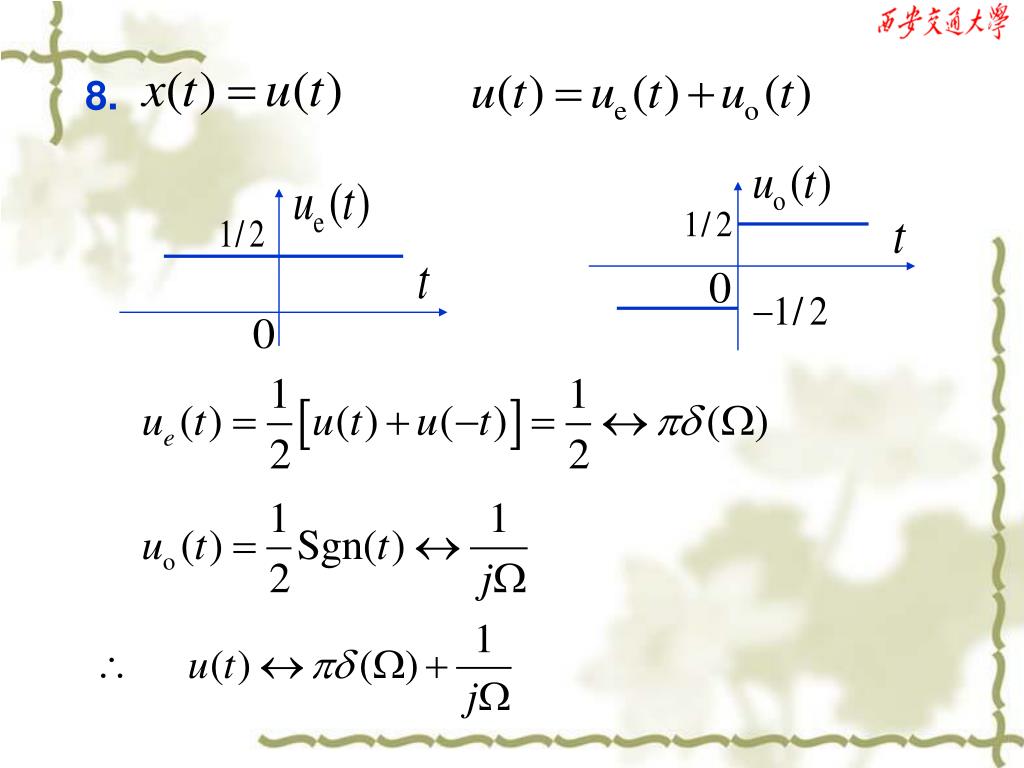

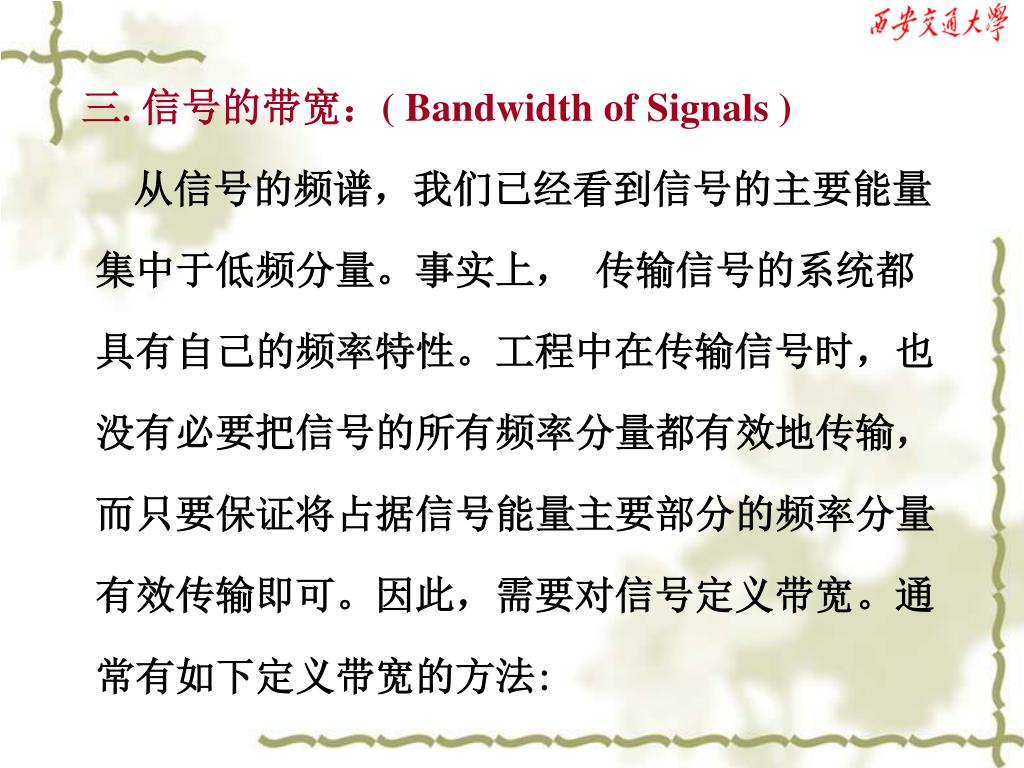

三.信号的带宽:( Bandwidth of Signals ) 从信号的频谱,我们已经看到信号的主要能量集中于低频分量。事实上, 传输信号的系统都具有自己的频率特性。工程中在传输信号时,也没有必要把信号的所有频率分量都有效地传输,而只要保证将占据信号能量主要部分的频率分量有效传输即可。因此,需要对信号定义带宽。通常有如下定义带宽的方法:

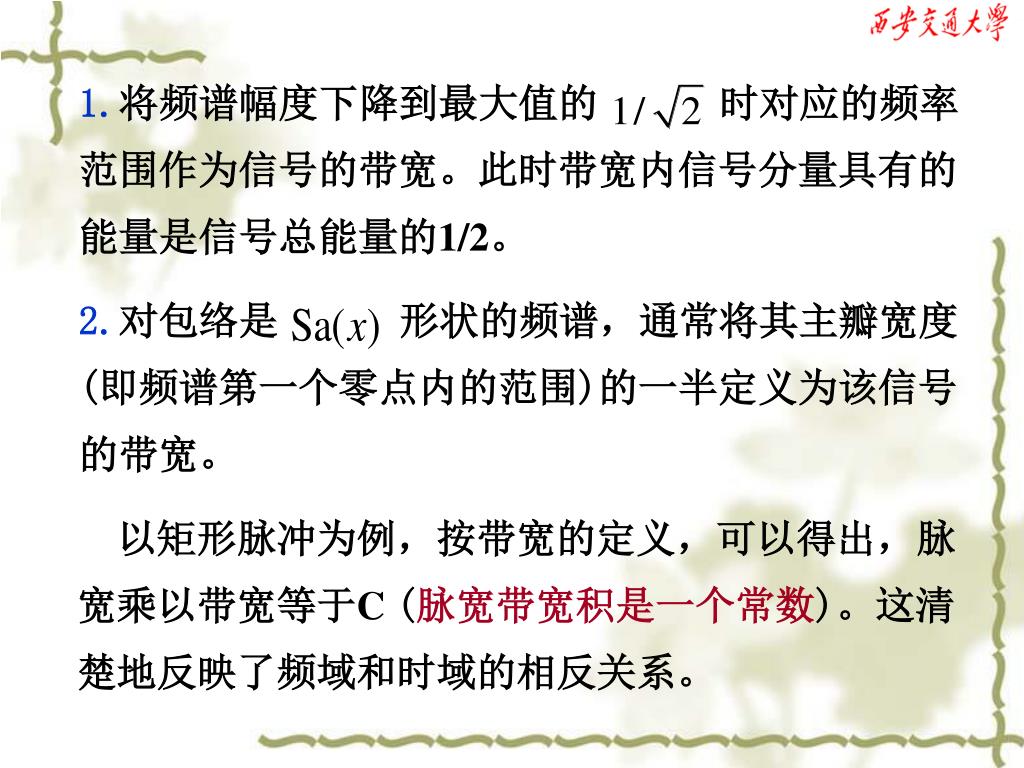

1.将频谱幅度下降到最大值的 时对应的频率范围作为信号的带宽。此时带宽内信号分量具有的能量是信号总能量的1/2。 2.对包络是 形状的频谱,通常将其主瓣宽度(即频谱第一个零点内的范围)的一半定义为该信号的带宽。 以矩形脉冲为例,按带宽的定义,可以得出,脉宽乘以带宽等于C (脉宽带宽积是一个常数)。这清楚地反映了频域和时域的相反关系。

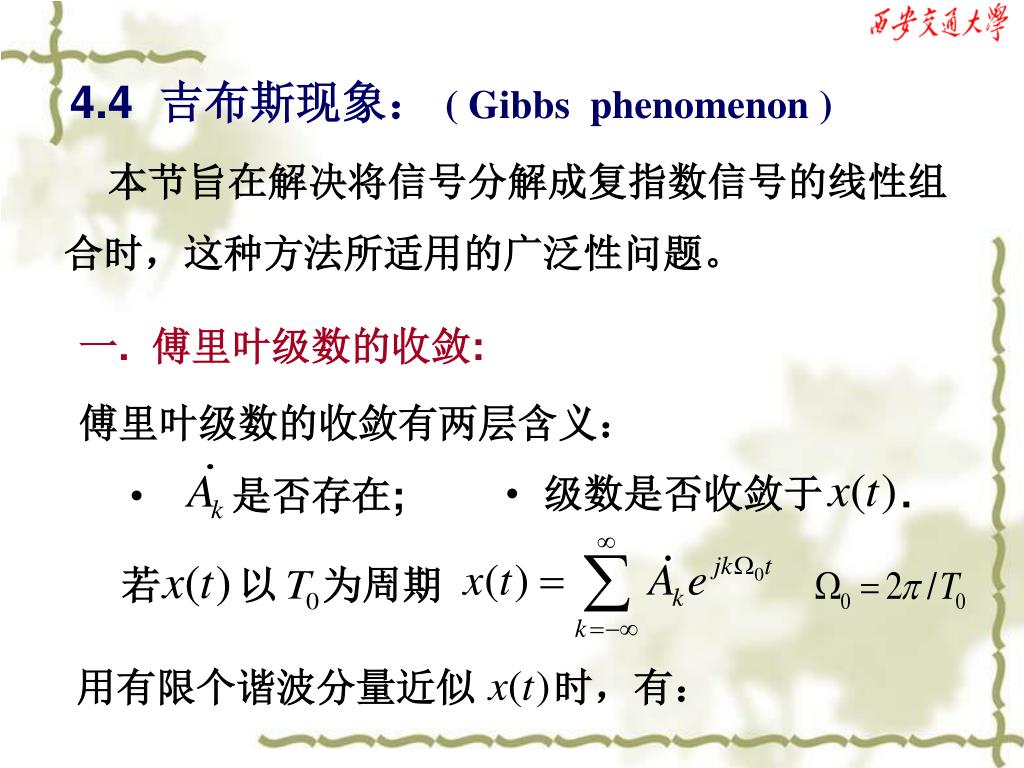

若 以 为周期 • 级数是否收敛于 . • 是否存在; 用有限个谐波分量近似 时,有: 4.4 吉布斯现象: ( Gibbs phenomenon ) 本节旨在解决将信号分解成复指数信号的线性组合时,这种方法所适用的广泛性问题。 一. 傅里叶级数的收敛: 傅里叶级数的收敛有两层含义:

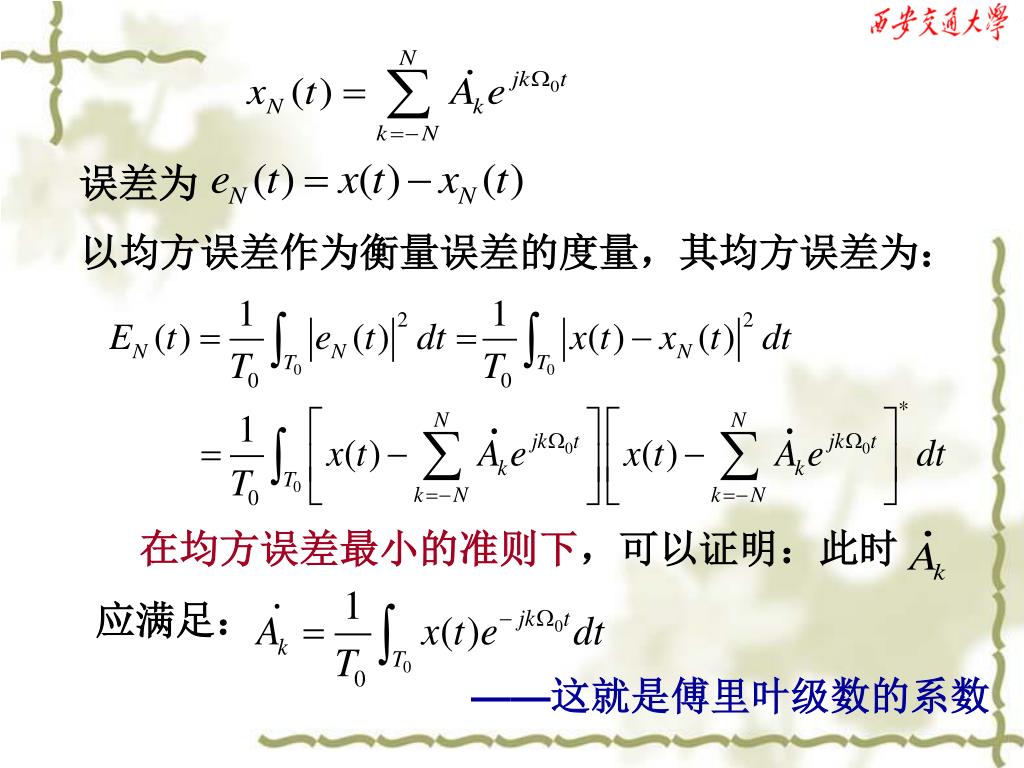

误差为 在均方误差最小的准则下,可以证明:此时 应满足: 以均方误差作为衡量误差的度量,其均方误差为: ——这就是傅里叶级数的系数

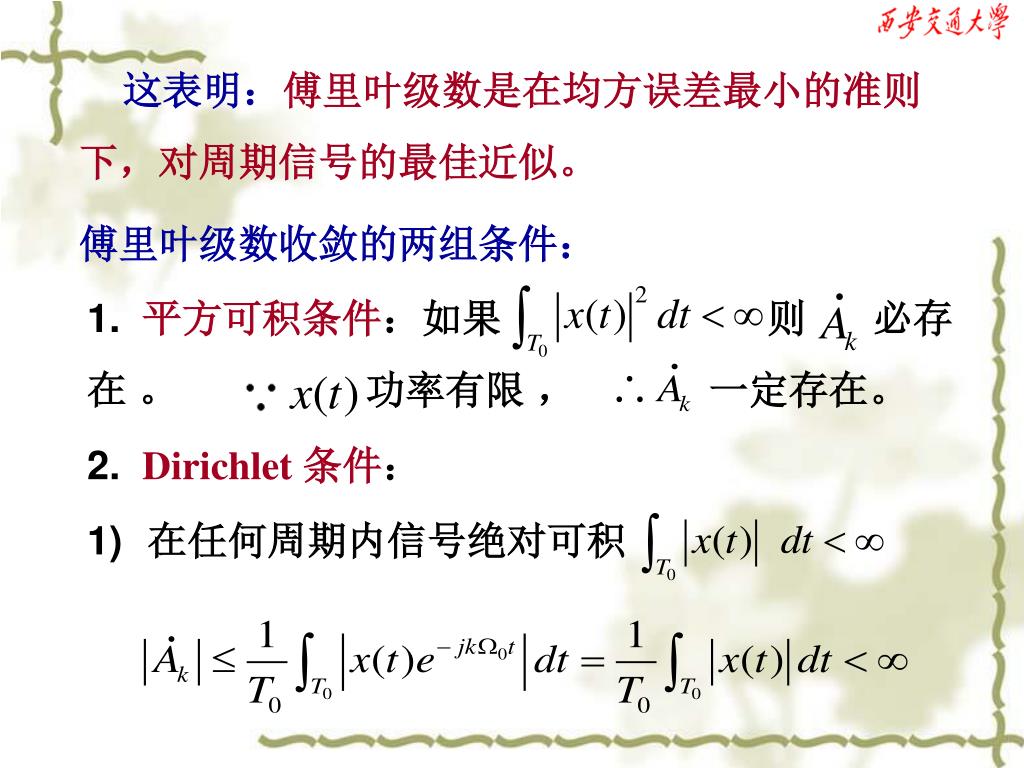

1. 平方可积条件:如果 则 必存在 。 功率有限 , 一定存在。 • 在任何周期内信号绝对可积 这表明:傅里叶级数是在均方误差最小的准则下,对周期信号的最佳近似。 傅里叶级数收敛的两组条件: 2. Dirichlet 条件:

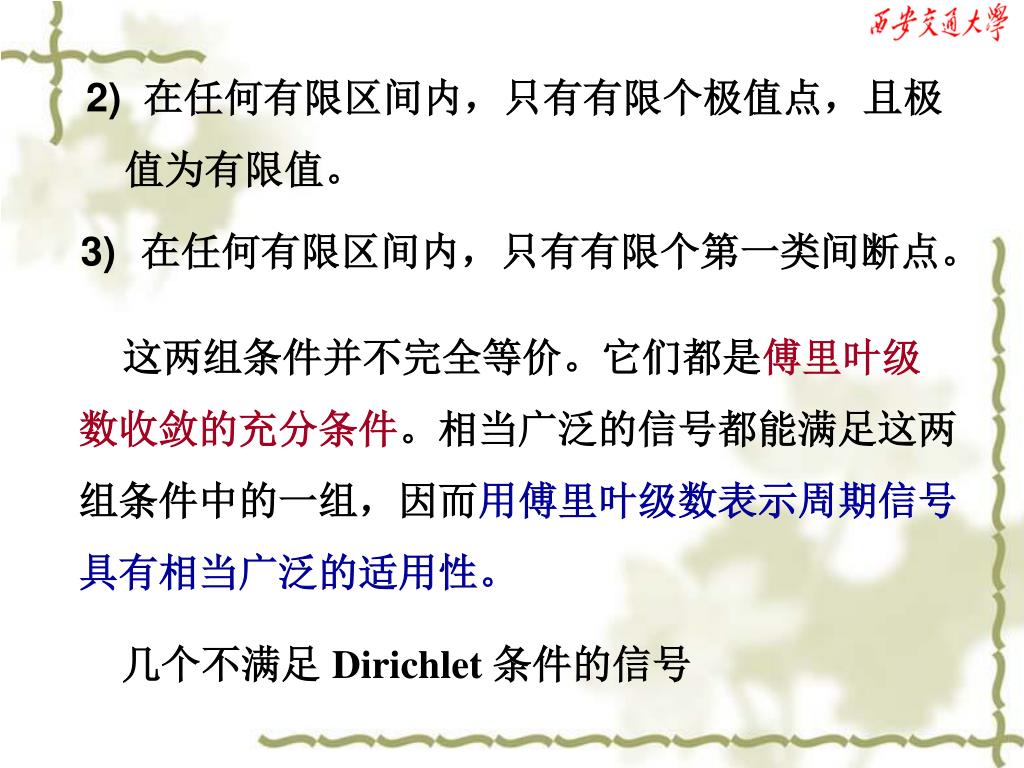

2) 在任何有限区间内,只有有限个极值点,且极值为有限值。 • 在任何有限区间内,只有有限个第一类间断点。 这两组条件并不完全等价。它们都是傅里叶级数收敛的充分条件。相当广泛的信号都能满足这两组条件中的一组,因而用傅里叶级数表示周期信号具有相当广泛的适用性。 几个不满足 Dirichlet 条件的信号

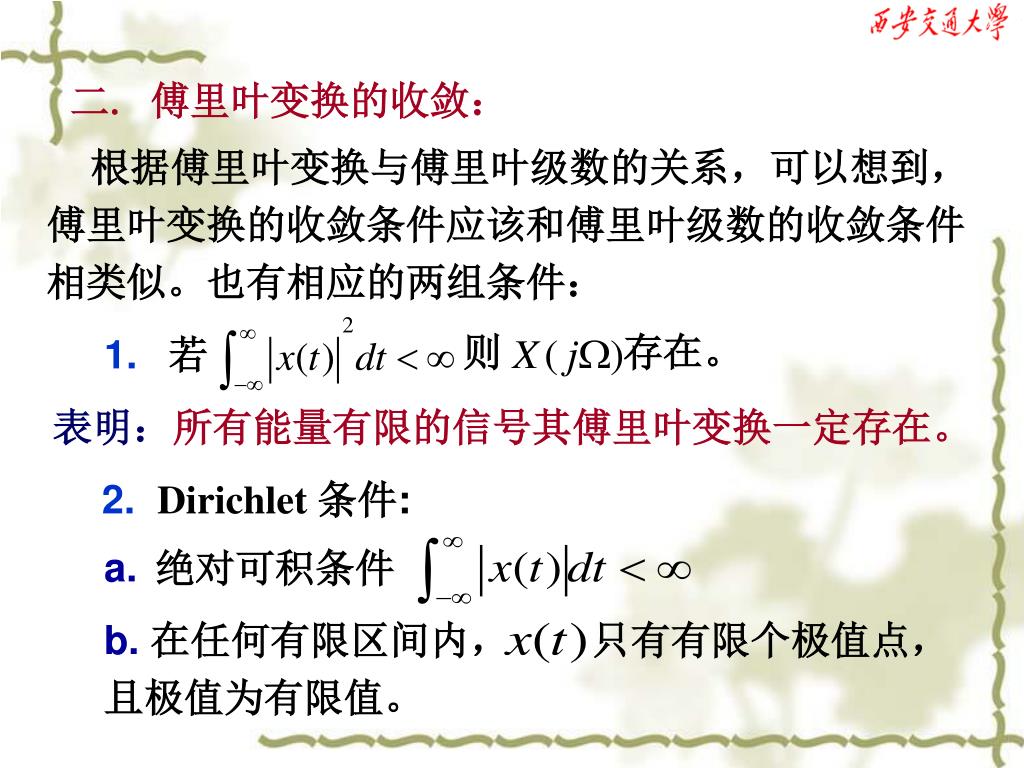

则 存在。 1. 若 a. 绝对可积条件 b.在任何有限区间内, 只有有限个极值点,且极值为有限值。 二. 傅里叶变换的收敛: 根据傅里叶变换与傅里叶级数的关系,可以想到,傅里叶变换的收敛条件应该和傅里叶级数的收敛条件相类似。也有相应的两组条件: 表明:所有能量有限的信号其傅里叶变换一定存在。 2. Dirichlet条件:
c.在任何有限区间内, 只有有限个第1类间断点。 例如: 是平方可积的,但是并不绝对可积。 都不绝对可积,但其傅里叶变换却存在。 满足Dirichlet条件的信号,其傅里叶级数是如何收敛于 的。特别当 具有间断点时,在间断点附近,如何收敛于 ? 应当指出:这两组条件并不等价,这些条件也只是傅里叶变换存在的充分条件, 三. 吉布斯现象:

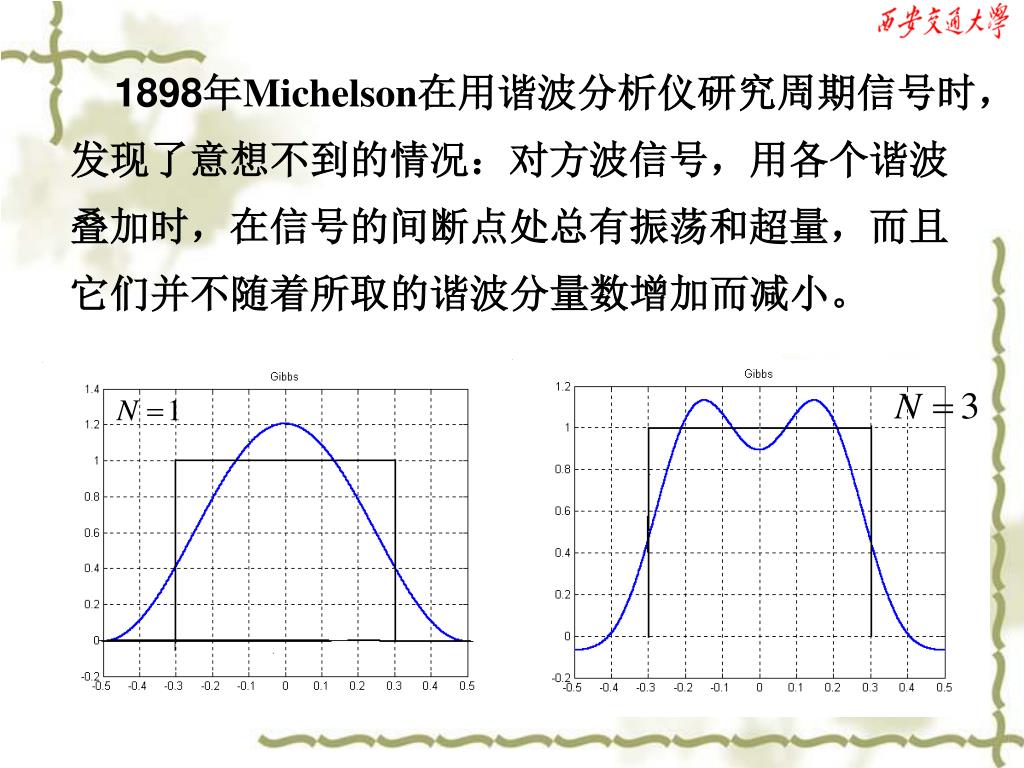

1898年Michelson在用谐波分析仪研究周期信号时,发现了意想不到的情况:对方波信号,用各个谐波叠加时,在信号的间断点处总有振荡和超量,而且它们并不随着所取的谐波分量数增加而减小。
