Presentation Transcript


7 1 7 2 7 3 7 4 7 5 7 6

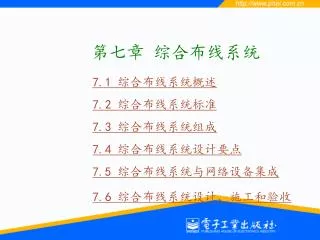

第七章 综合布线系统

7.1 综合布线系统概述

7.2 综合布线系统标准

7.3 综合布线系统组成

7.4 综合布线系统设计要点

7.5 综合布线系统与网络设备集成

7.6 综合布线系统设计、施工和验收


7 1 7 2 7 3 7 4 7 5 7 6

7.1 综合布线系统概述

随着计算机技术和通信技术的发展,为了适应社会信息化和经济国际化的需要,兴起了建筑物综合布线系统PDS(Premises Distribution System),它是办公自动化进—步发展的结果。


7 1 7 2 7 3 7 4 7 5 7 6

7.1.1什么是综合布线系统

综合布线系统标准通用的信息传输系统,通常对建筑物内各种系统(网络系统,电话系统,报警系统,电源系统,照明系统,监控系统等)所需的传输线路进行统一编制、布置和连接,形成完整、统一、高效、兼容的建筑物布线系统。


7 1 7 2 7 3 7 4 7 5 7 6

7.1.2 综合布线系统的必要性

1.随着全球社会信息化与经济国际化的深入发展,信息网络系统变得越来越重要,已经成为一个国家最重要的基础设施,是一个国家经济实力的重要标志。

2.网络布线是信息网络系统的“神经系。据统计,70%的网络故障出现在布线系统上,因此布线系统的重要性是显而易见的。


7 1 7 2 7 3 7 4 7 5 7 6

3.网络系统规模越来越大,网络结构越来越复杂,网络功能越来越多,网络管理维护越来越困难,网络故障的影响也越来越大。

4.网络布线系统关系到网络的性能,网络的投资,网络的使用,网络的维护等诸多方面,是网络信息系统不可分割的重要组成部分。

5.综合布线系统是智能化建筑物连接“3A”系统的基础设施。


7 1 7 2 7 3 7 4 7 5 7 6

7.1.3 综合布线系统的特点

1.结构清晰,便于管理和维护

2.材料先进统一,适应今后的发展需要

3.灵活性强,适应各种不同的需求

4.便于扩充,既节约费用又提高了可靠性


7 1 7 2 7 3 7 4 7 5 7 6

7.2 综合布线系统标准

7.2.1 PDS标准的必要性

PDS设备厂家很多,各家产品有不同的特色,有不同的设计思想和理念。要想使各家产品互相兼容,使PDS更加开放、便于使用和管理、集成度更高,就必须制定出一系列相关的标准,以规范PDS设计、实事、测试等诸多环节,规范各种线缆、插接件、转接设备、适配器、检测设备以及各种施工工具。


7 1 7 2 7 3 7 4 7 5 7 6

7.2.2 PDS标准简介

目前综合布线系统的标准一般是CECS92:97和美国电子工业协会、美国电信工业协会的EIA/TIA为综合布线系统制定的一系列标准。这些标准主要有下列几种:

1)EIA/TIA –568民用建筑线缆标准。

2)EIA/TIA –569民用建筑通信通道和空间标准。

3)EIA/TIA —xxx民用建筑中有关通信接地标准。

4)EIA/TIA —xxx民用建筑通信管理标准。


7 1 7 2 7 3 7 4 7 5 7 6

这些标准支持下列计算机网络标准:

1) IEE802.3总线局域网络标准。

2) 1EE802.5环形局域网络标准。

3) FDDI光纤分布式数据接口高速网络标准。

4) CDDI铜线分布式数据接口高速网络标准。

5) ATM异步传输模式。


7 1 7 2 7 3 7 4 7 5 7 6

7.2.3综合布线标准要点

无论是CECS92:95(CECS92:97)还是EIA/TIA制定的标准,其标准要点如下:

1.目的和范围

2.几种布线系统的涉及范围和要点

综合布线系统标准是一个开放型的系统标准,按照综合布线系统标准进行布线,会为用户今后的应用提供方便,使用户投入较少的费用便能向高一级的应用范围扩展。


7 1 7 2 7 3 7 4 7 5 7 6

7.3 综合布线系统组成

随着Internet网络和信息高速公路的发展,各国的政府机关、大的集团公司也都在针对自己的楼宇特点,进行综合布线,以适应新的需要。作为综合的布线系统,目前被划分为六个子系统,它们是:工作区子系统、水平干线子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统。


7 1 7 2 7 3 7 4 7 5 7 6

水平区子系统

管理间子系统

工作区子系统

垂直子系统

建筑群子系统

设备间子系统

综合布线系统


7 1 7 2 7 3 7 4 7 5 7 6

7.3.1工作区子系统

工作区子系统又称为服务区子系统,它由RJ45跳线信息插座与所连接的设备(终端或工作站)组成。信息插座有墙上型、地面型、座上型等多种。


7 1 7 2 7 3 7 4 7 5 7 6

工作区在子系统设计时要注意如下要点:

1) 从RJ45插座到设备间的连线用双绞线,一般不要超过5m。

2) RJ45插座须安装在墙壁上或不易碰到的地方,插座距离地面30cm以上。

3) 插座和插头不要接错线头。


7 1 7 2 7 3 7 4 7 5 7 6

3m

PC

90m

楼层配线间

信息插座

电话

典型水平系统布线


7 1 7 2 7 3 7 4 7 5 7 6

7.3.2水平干线子系统

水平干线子系统结构一般为星型结构,它与垂直干线子系统的区别在于:水平干线子系统一般在一个楼层上,仅与信息插座管理间连接。在综合布线系统中,水平干线子系统由4对UTP(非屏蔽双绞线)组成,能支持大多数现代化通信设备。


7 1 7 2 7 3 7 4 7 5 7 6

设计时要注意如下要点:

1) 水平干线子系统用线一般为双绞线。

2) 长度一般不超过90m。

3) 用线必须走线槽或在天花板吊顶内布线,尽量不走地面线槽。


7 1 7 2 7 3 7 4 7 5 7 6

4) 用3类双绞线传输速率为16Mbps,用5类双绞线可传输l00Mbps。

5) 确定介质布线方法和线缆的走向。

6) 计算水平区所需线缆长度。


7 1 7 2 7 3 7 4 7 5 7 6

7.3.3管理间子系统

管理间子系统由交连、互连和I/O组成。管理间为连接其他子系统提供了手段,它是连接垂直于线子系统和水平干线子系统的设备,其主要设备是配线架、集线器和机柜、电源。


7 1 7 2 7 3 7 4 7 5 7 6

设计时要注意如下要点:

1) 配线架的配线对数可由管理的信息点数决定。

2) 利用配线架的跳线功能,可使布线系统实现灵活、多功能的能力。

3) 配线架一般由光配线盒和铜配线架组成。


7 1 7 2 7 3 7 4 7 5 7 6

4) 管理间子系统应有足够的空间放置配线架和网络设备(集线器、交换器等)。

5) 有集线器及交换器的地方要配有专用稳压电源。

6) 保持一定的温度和湿度,保养好设备。


7 1 7 2 7 3 7 4 7 5 7 6

7.3.4垂直干线子系统

垂直干线子系统负责连接管理间子系统到设备间子系统的子系统,—般使用光缆或选用大对数的非屏蔽双绞线。由于它是系统的主干线路,属于公共线路,是整个系统的关键设备,应具有高度的可靠性和良好的性能。


7 1 7 2 7 3 7 4 7 5 7 6

设计时要注意下列问题:

1) 垂直干线子系统一般选用光缆,以提高传输速率。

2) 光缆可选用多模的光纤,也可以是单模的(室内)光纤。

3) 垂直干线光缆的拐弯处,不要直角拐弯,应有相当的弧度,以防光缆受损。


7 1 7 2 7 3 7 4 7 5 7 6

4) 垂直干线要防遭破坏(如埋在路面下,挖路、修路对电缆电缆造成危害),架空电缆要防止雷击。

5)确定每层楼的干线要求和防雷电的设施。

6)满足整幢大楼干线要求和防雷击的设施。


7 1 7 2 7 3 7 4 7 5 7 6

7.3.5楼宇(建筑群)子系统

楼宇(建筑群)子系统是将一个建筑物中的电缆延伸到另一个建筑物的通信设备和装置,通常是由光缆和相应设备组成,建筑群子系统是综合布线系统的一部分,它支持楼宇之间通信所需的硬件,其中包括导线电缆、光缆以及防止电缆上的脉冲电压进入建筑物的电气保护装置。


7 1 7 2 7 3 7 4 7 5 7 6

设计楼宇(建筑群)子系统时要全面考虑整个布线系统和周围的环境,确定楼宇间传输介质和路由,并使线路长度符合有关网络标准的规定。


7 1 7 2 7 3 7 4 7 5 7 6

7.3.6设备间布线子系统

设备间是集中安装大型通信设备、主配线架和进出线设备并进行综合布线系统管理维护的场所,它由电缆、连接器和相关支撑硬件组成。它把各种公共系统设备的多种不同设备互连起来,其中包括邮电部门的光缆、同轴电缆、程控交换机等。


7 1 7 2 7 3 7 4 7 5 7 6

设计时注意要点为:

1) 设备间要有足够的空间保障设备的存放。

2) 设备间要有良好的工作环境(温度湿度)。

3) 设备间的建设标准应按机房建设标准设计。

在实际实施时,设备间通常和主配线间和并在一起。


7 1 7 2 7 3 7 4 7 5 7 6

7.4综合布线系统设计要点

7.4.1建筑物内布线方式的选择

建筑物内布线方式分为集中式和分布式。集中式布线方式从一个主配线间到各个信息节电都用唯一的线缆进行连接;分布式布线方式在一个楼内有多个配线间,从各配线间到它所管理的信息点有唯一的线缆陆游,配线间之间通过光缆或双绞线进行连接。


7 1 7 2 7 3 7 4 7 5 7 6

7.4.2园区网综合布线

在园区网建设中,由于建筑物分散、信息点数多(通常为数百或上千个),一般采用集中式和分布式两种布线相结合的方式。为了降低线缆铺设成本,园区网络中心应采取居中的原则选址,整个布线系统以网络中心呈星型状向各个信息点辐射。


7 1 7 2 7 3 7 4 7 5 7 6

7.4.3布线系统管理

综合布线要求对每一个接口有清晰的编码规则和接口标记,结合国际布线标准的编码规则,园区网综合布线系统的管理可分为以下几个方面:

1.信息点编码方式

2.配线架端子/端口编号规则

3.干线电缆与配线架端子对应关系表


7 1 7 2 7 3 7 4 7 5 7 6

7.5 综合布线系统与网络设备集成

综合布线系统是智能大厦的基础,企业网络系统是智能大厦的一部分。因此,进行综合布线系统设计需要考虑综合布线与网络设备的集成问题。


7 1 7 2 7 3 7 4 7 5 7 6

7.5.1 双绞线方式

双绞线方式主要涉及到主配线架(MDF)、分配线架(IDF)、信息插座、大对数电缆和带RJ45接口的网络设备等。


7 1 7 2 7 3 7 4 7 5 7 6

HUB

PC

分配线架

大对数UTP

路由器

PC

主配线架

局域网交换机

工作站

PC

分配线架

PDS系统与网络设备的集成(双绞线方式)


7 1 7 2 7 3 7 4 7 5 7 6

7.5.2 光纤方式

光纤集成方式主要涉及到光线配线架(LIU)、主配线架(MDF)、分配线架(IDF)、信息插座、光纤和带有光纤接口的网络设备。


7 1 7 2 7 3 7 4 7 5 7 6

光电转换

HUB

PC

分配线架

光配线架

路由器

PC

主配线架

主干光纤

局域网交换机

工作站

光电转换

PC

分配线架

PDS系统与网络设备的集成(光纤方式)


7 1 7 2 7 3 7 4 7 5 7 6

7.5.3 PDS集成与网络管理

采用布线系统与网络设备的集成可以很好地对用户网络系统进行管理,当用户需要移动时,只要通过跳线即可完成,不再需要改动复杂的线路。同时,LAN交换机提供了VLAN的功能,一方面可以减少主干网络通信流量,另一方面也可以起到安全防范作用。


7 1 7 2 7 3 7 4 7 5 7 6

7.6 综合布线系统设计、施工和验收

7.6.1 综合布线系统设计

1.设计目的

提供一套完整可行、经济有效的综合布线系统方案。


7 1 7 2 7 3 7 4 7 5 7 6

2.设计内容

主要包括确定信息点数和位置,确定线槽、管道的敷设方式,确定综合布线系统所需产平的型号和数量,设计并绘制电缆布线系统图和施工图,列出布线材料配置清单和工程预算等。


7 1 7 2 7 3 7 4 7 5 7 6

3.确定信息点

对于新建大楼,可按9m2实用面积设置两个信息点(一个数据、一个话音),如果配备传真机,则还需增加一个信息点。对于大开间办公室,通常每个办公桌可设置2~3个信息点。


7 1 7 2 7 3 7 4 7 5 7 6

4.水平子系统电缆选择

根据各楼层的信息点数确定楼层配线间的设置,有楼层配线间到用户办公室信息插座可确定水平UTP电缆的数量及长度,由此可计算出电缆的总长度。通常要留有20%的工程余量。


7 1 7 2 7 3 7 4 7 5 7 6

5.干线电缆类型确定

设备间应尽量放在大楼中间部位,如果传输速率要求很高(如大于155Mb/s),则干线应选择光缆;一般情况下,选择5类或超5类UTP既可满足用户要求。根据楼层配线间的设备和信息点数目,可确定干线电缆的长度,也需留有10%~20%的工程余量。


7 1 7 2 7 3 7 4 7 5 7 6

6.建筑物间布线

确定电缆类型和布线方案,电器保护方法和设备类型等。

7.布线系统图

主要包括各楼层信息插座的位置、型号和数量;各楼层水平布线方法,电缆型号和数量;干线布线方法,电缆型号和数量;

8.布线系统配置清单

列出所有布线产品的型号、数量、厂商、单价、施工费用和总预算。


7 1 7 2 7 3 7 4 7 5 7 6

7.6.2 综合布线系统施工

1.综合布线系统是供应与大楼设计和施工结合起来,在大楼设计阶段,应提出布线系统的要求,并结合大楼的通风、供电、空调、供热等最大限度的降低施工成本。

2.由于布线系统与大楼装修关系密切,因此应在天花板封顶之前完成从配线架到各个房间的水平布线。


7 1 7 2 7 3 7 4 7 5 7 6

3.在大楼内装修期间,应同步安装信息插座及电线连接。

4.敷设干线电缆时,应注意加固。

5.安装和跳接主配线架和分配线架以及建筑物间的电缆。

6.对主配线架和分配线架的调节进行标识,记录在案,以便与管理维护和识别。

7.机柜、配线架和屏蔽电缆接地。

8.对布线系统进行端到端测试。


7 1 7 2 7 3 7 4 7 5 7 6

7.6.3 综合布线系统工程验收

综合布线系统施工、测试和运行一段时间后,要进行工程验收,主要内容包括:

1.提交布线系统档案

2.组织验收


7 1 7 2 7 3 7 4 7 5 7 6

本章思考题

1. 何谓综合布线系统?简述其特点。

2. 某小型企业一幢4层办公楼和一个生产车间,相距120米,办公楼各层有5~8台微机,生产车间有12台微机,试用以太网组建企业计算机网络。

3. 水平布线时应该注意哪几个方面?
