Grundsätze

  • - FLZ f. Personen nur mit Redundanz

  • Wechsel Aufziehen / Ablassen möglich

  •  nur reversible Systeme

  • Vor Beginn des Einsatzes Kräfte

  • abschätzen (Anschlagpunkt)

  • übersichtlichen Seilverlauf

  • ausreichend Platz

  • Reibungsverlust / Rolle 3% bis 5%


Flaschenz ge

Lose Rolle

  • Lose Rollen ändern Ihre Position (bewegen sich in Ihrer Position) im Verhältnis zur Last

  • - Lose Rollen sind im Sinne des Flaschenzuges wirksam, die Zugkraft halbiert sich theoretisch

Flaschenzüge folgen dem Arbeitserhaltungssatz der Mechanik, das heißt: Kraft * Weg = const.


Flaschenz ge

Feste Rolle

  • Feste Rollen verändern Ihre Position nicht

  • Feste Rollen sind im Sinne des

  • Flaschenzuges unwirksam

  •  keine Verstärkung der Zugkraft

  • An festen Rollen verdoppeln sich die

  • Kräfte auf den Anschlagpunkt

Flaschenzüge folgen dem Arbeitserhaltungssatz der Mechanik, das heißt: Kraft * Weg = const.


Flaschenz ge

Feste Rolle

  • Feste Rollen verändern Ihre Position nicht

  • Feste Rollen sind im Sinne des

  • Flaschenzuges unwirksam

  •  keine Verstärkung der Zugkraft

  • An festen Rollen verdoppeln sich die

  • Kräfte auf den Anschlagpunkt

  • - Express Flaschenzug

Flaschenzüge folgen dem Arbeitserhaltungssatz der Mechanik, das heißt: Kraft * Weg = const.


Flaschenz ge

reversible Systeme

Trennung von Ablass-

und Aufseilstrang


Flaschenz ge

Fallbeispiel

Scheibe + Sauger 270 kg

Gebäudehöhe 95 m

max. Seillänge 200m

Tragkraft Winde 250 kg

Tragkraft Abseilgerät 150 kg


Flaschenz ge

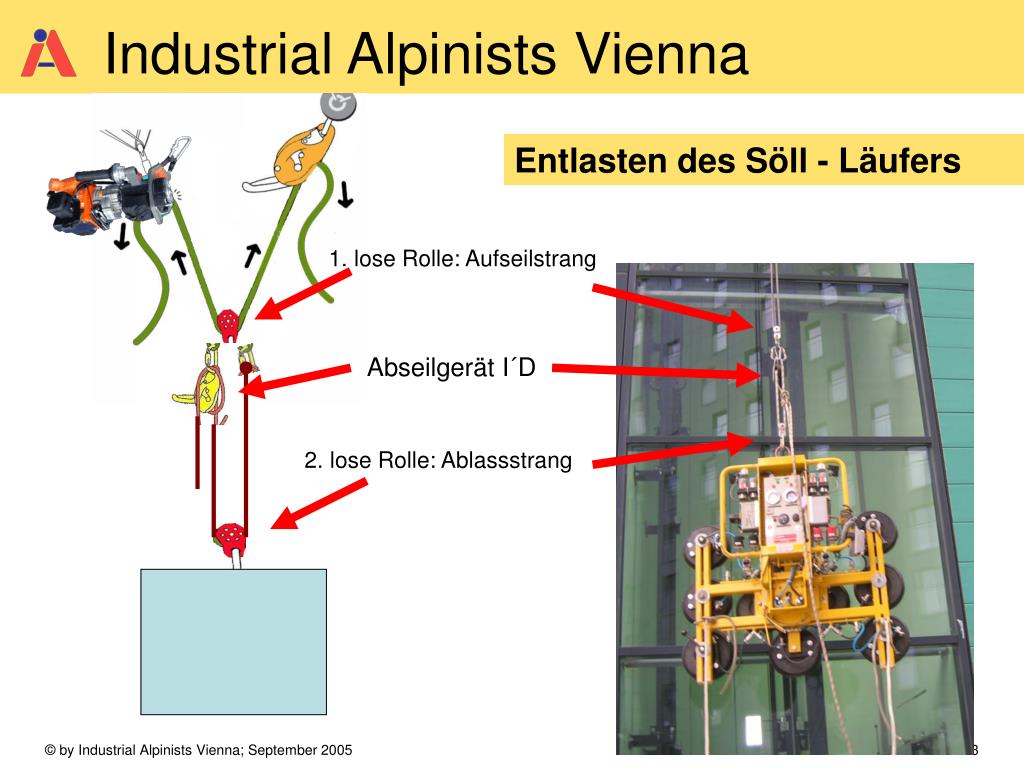

Entlasten des Söll - Läufers

1. lose Rolle: Aufseilstrang

Abseilgerät I´D

2. lose Rolle: Ablassstrang


Flaschenz ge

reversible Systeme


Flaschenz ge

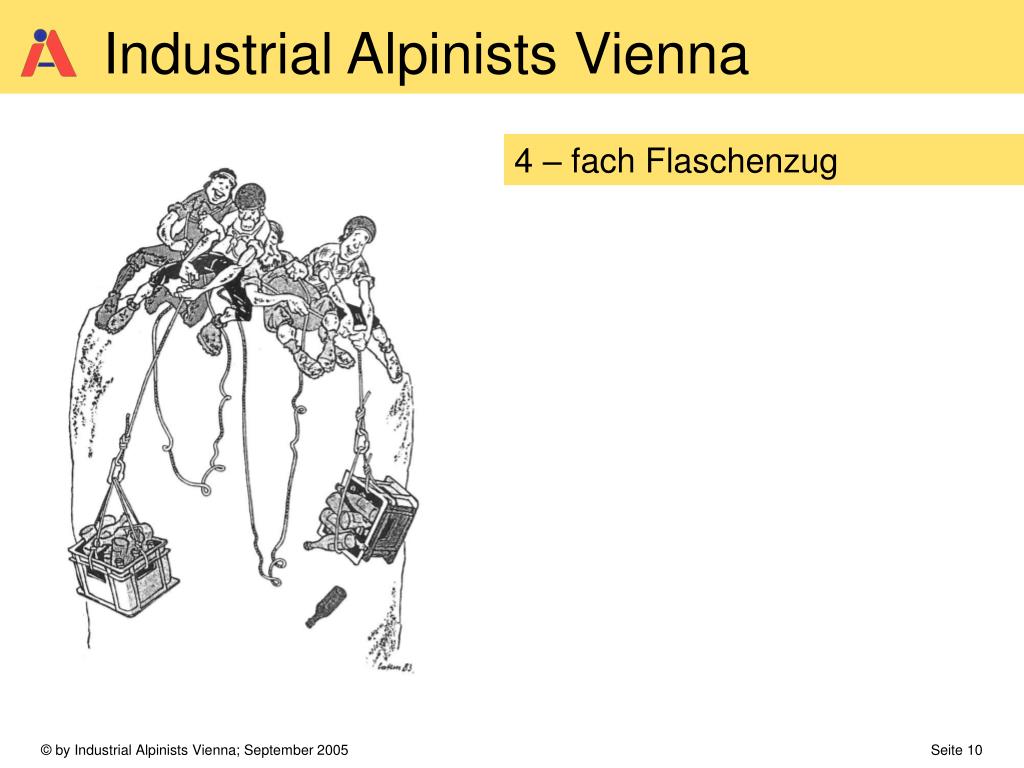

4 – fach Flaschenzug
