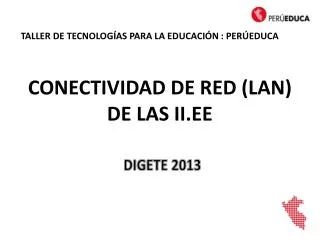

  1. TALLER DE TECNOLOGÍAS PARA LA EDUCACIÓN : PERÚEDUCA CONECTIVIDAD DE RED (LAN) DE LAS II.EE DIGETE 2013

  2. REDES DE DATOS • Es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

  3. TIPOS DE REDES • Según la ubicación de los ordenadores las redes se clasifican en: • PAN (Red de Área Personal) • LAN (Red de Área Local) • CAN (Red de Área Campus) • MAN (Red de Área Metropolitana) • WAN (Red de Área Amplia)

  4. TIPOS DE REDES RED LAN RED CAN RED PAN RED MAN RED WAN

  5. RED LAN • Son redes de propiedad privada, de hasta unos cuantos metros de extensión. Por ejemplo una oficina o un centro educativo. • Se usan para conectar computadoras personales o estaciones de trabajo, con objeto de compartir recursos e intercambiar información. • Están restringidas en tamaño, simplifica la administración. • Suelen emplear tecnología de difusión mediante un cable sencillo al que están conectadas todas las maquinas. • Opera a velocidades entre 10, 100 y 1000 Mbps. • Tienen bajo retardo y experimentan pocos errores.

  6. COMPONENTES DE RED LAN SWITCH LAPTOP SECUNDARIA ROUTER + AP SERVIDOR HUB USB INALÁMBRICO TARJETA DE RED TABLET LAPTOP PRIMARIA COMPUTADORA ROUTER ACCESS POINT TARJETA INALÁMBRICA TOSHIBA IPHONE

  7. TOPOLOGÍA FÍSICA DE RED • Es la forma en que las máquinas se comunican a través del medio físico. La topología se refiere a la forma en que están interconectados los distintos equipos (nodos) de una red. • Existen varios tipos de topologías lógicas: • Jerárquica • Bus • Anillo • Estrella • Malla

  8. TOPOLOGÍAS DE RED TOPOLOGÍA ANILLO JERÁRQUICA TOPOLOGÍA BUS TOPOLOGÍA ESTRELLA TOPOLOGÍA MALLA

  9. CLASES DE RED DIRECCIÓN IP: Es una etiqueta numérica que identifica, de manera lógica y jerárquica, a una interfaz (elemento de comunicación/conexión) de un dispositivo (computadora) dentro de una red que utilice el protocolo IP. Direcciones IPv4: Las direcciones IP se expresan por un número binario de 32 bits. Las clases de redes son las siguientes:

  10. TECNOLOGÍA LAN • Las tecnologías LAN son básicamente los métodos utilizados para garantizar la conexión entre los dispositivos de la red. • Entendemos como tecnología LAN los estándares diseñados para la realización de estos tipos de redes. • Cuando nos referimos a los estándares estamos hablando de las topologías disponibles para esta tecnología además del software que se utilizan para garantizar la comunicación.

  11. TECNOLOGIA LAN ESTANDAR IEEE El estándar IEEE es el que utiliza las dos primeras capas del modelo OSI que son las capa física y la capa de enlace de datos, este tipo de estándar se define como la tecnología de una red de área local LAN. La tecnología LAN más usada hoy en día es la familia Ethernet. Esta tecnología esta normado con IEEE 802.3, encargado de la detección de colisiones y el acceso múltiple. - Ethernet - Fast Ethernet - Gigabit Ethernet - 10Gigabit Ethernet MODELO OSI

  12. TECNOLOGIA LAN ETHERNET IEEE 802.3 FAST ETHERNET IEEE 802.3u 10GIGABIT ETHERNET IEEE 802.3ae GIGABIT ETHERNET IEEE 802.3z-ab

  13. CATEGORIA DE CABLES UTP Una categoría de cableado es un conjunto de parámetros de transmisión que garantizan un ancho de banda determinado en un canal de comunicaciones de cable de par trenzado.

  14. REDES INALÁMBRICAS • Red inalámbrica es un termino que se utiliza en telecomunicaciones para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagnéticas. La transmisión y recepción se realizan a través de puertos.

  15. CATEGORÍAS DE REDES INALÁMBRICAS Existen dos categorías de las redes inalámbricas • Larga Distancia: Estas son utilizadas para distancias grandes como puede ser otra ciudad u otro país. • Corta Distancia: Son utilizadas para un mismo edificio o en varios cercanos no muy retirados. TIPOS DE REDES INALÁMBRICAS Según su cobertura, se puede clasificar en diferentes tipos: • WIRELESS PERSONAL AREA NETWORK (WPAN): Existen tecnologías basadas en HomeRF, Bluetooth, ZigBee y RFID. • WIRELESS LOCAL AREA NETWORK (WLAN): Existen tecnologías basadas en HiperLANy WI-FI. • WIRELESS METROPOLITAN AREA NETWORK (WMAN): Existen tecnologías basadas en WIMAX y LMDS. • WIRELESS WIDE AREA NETWORK (WWAN): Existen tecnologías basadas en WIMAX,UMTS, GPRS, EDGE, CDMA2000,GSM, CDPD, Mobitex, HSPA, LMDS, LTE y 3G.

  16. TIPOS DE REDES INALÁMBRICAS WWAN-UMTS TIPOS WMAN-LDMS WPAN-RFID WPAN-ZIGBEE WLAN-HIPERLAN

  17. WLAN • Una red de área local o WLAN utiliza ondas electromagnéticas para enlazar (mediante un adaptador) los equipos conectados a la red, en lugar de los cables coaxiales, cobre o de fibra óptica que se utilizan en la LAN convencionales cableadas (Ethernet, token Ring,…). • Características: - Velocidad, desde 11Mbps hasta 6.93Gbps (Según estandar). • Red sin cable. • Mismo tipo de aplicaciones que una red LAN. • Mismo tipo de uso que red cableada

  18. ESTÁNDAR WI-FI IEEE 802.11 • La familia IEEE 802.11 constituye una serie de especificaciones para la tecnología de redes inalámbricas (WLAN). Estas especificaciones están a nivel de la capa física y la subcapa MAC del modelo OSI, para adaptarlas a los requerimientos especiales de las WLAN pero ofreciendo la misma interfaz para capas superiores, manteniendo así la interoperabilidad.

  19. ESTANDAR WI-FI IEEE 802.11 IEEE 802.11ac IEEE 802.11 a/b/g IEEE 802.11n IEEE 802.11ad

  20. FRECUENCIA Y CANALES WI-FI 802.11b/g/n USO DE CANALES AMÉRICA-EUROPA-JAPÓN

  21. TOPOLOGÍA El grado de complejidad de una red de área local inalámbrica es variable dependiendo de las necesidades y características de los equipos que estamos usando o a los cuales accedemos. Existen 4 formas básicas de configuración. • AD-HOC • INFRAESTRUCTURA • ROAMING • WDS INFRAESTRUCTURA ROAMING AD-HOC WDS-ESS “EL CLIENTE SE CONECTA A CUALQUIER AP AP WDS-BSS “LOS CLIENTES SE CONECTAN A UN SOLO AP

  22. MODOS DE OPERACIÓN Los modos de operación especiales son: • Cliente Wireless • Bridge Point Point • Bridge Point toMultipoint (M-E) MODO BRIDGE PUNTO-MULTIPUNTO MODO CLIENTE MODO REPETIDOR MODO BRIDGE PUNTO A PUNTO CON REPETIDOR MODO BRIDGE PUNTO-PUNTO

  23. WPA-PSK 802.1x WPA 802.11 TKIP WiFi Protocolos y estándares de seguridad WPA-EAP AES(802.11i) SEGURIDAD • MECANISMOS BÁSICOS: 1.1. WEP (Wireless Equivalent Privacy) 1.2. WPA (Wifi Protected Access) 1.3. WPA2 1.4. SSID (Service Set Identifier) 1.5. Filtrado de direcciones MAC 2. MECANISMOS AVANZADOS 2.1. TKIP (Temporal Key IntegrityProtocol) 2.2. LEAP (Lightweight Extensible AuthenticationProtocol) 2.3. Protocolo de Autenticación Extendible (EAP) 2.4. Protocolo 802.1x 2.5. Estándar de seguridad 802.11i

  24. COMPONENTES WLAN TARJETA INALÁMBRICA ACCESS POINT ANTENA SECTORIAL DE 90º CON 14dBi, haz vertical 12º ACCESS POINT ANTENA DIRECCIONAL DE 10dBi ANTENA DIRECCIONAL TIPO PARILLA DE 15dBi USB INALÁMBRICO ACCESS POINT ACCESS POINT ACCESS POINT USB MOVIL ANTENA OMNIDIRECCIONAL DE 15dBi ROUTER + ACCESS POINT POE

  25. CONFIGURACIÓN DEL SISTEMA VSATRED LAN AIP

  26. CONFIGURACIÓN DEL SISTEMA VSAT RED LAN HIBRIDA AIP/CRT

  27. CONFIGURACIÓN DEL SISTEMA VSAT RED LAN HIBRIDA AIP/CRT

  28. CONFIGURACIÓN DEL SISTEMA VSAT RED WLAN AIP/CRT

  29. CONFIGURACIÓN DEL SISTEMA VSAT RED WLAN AIP/CRT

  30. CONFIGURACIÓN DEL SISTEMA ADSL TELEFÓNICA RED LAN AIP

  31. DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED: Soporte técnico: Teléfonos: 01- 6155800 anexos: 21137, 21234 Telecomunicaciones e Informática: Teléfonos: 01- 6155800 anexos: 22031, 21277 01-2122019 Hub Satelital http://www.perueduca.pe

  32. GRACIAS………..
