Principio de Conservación de la Energía

FUNDAMENTOS DE

BALANCES DE ENERGÍA


Slide2 l.jpg

  • Contenido

  • Ley de Conservación de la Energía

  • Formas que puede tomar de energía. Transformaciones Energéticas.

  • Concepto y Fundamento de los Balance de Energía

  • Aplicaciones de Balances de Energía

  • Balances de Energía en Sistemas Abiertos

  • Balances de Energía en Sistemas Cerrados

  • Aplicaciones Concretas.

  • Balance Entálpico.

  • Balance de Energía Mecánica.

  • Procedimiento de Cálculo.


Slide3 l.jpg

LEY DE CONSERVACIÓN DE LA ENERGÍA

La energía ni se crea ni se destruye, sólo se transforma.

(1a Ley de la Termodinámica)


Slide4 l.jpg

  • ENERGÍA

  • Definiciones:

    • Capacidad para producir trabajo.

    • Puede adoptar distintas formas convertibles directa o indirectamente unas en otras: Radiación electromagnética, Energía Potencial, Energía Eléctrica, Energía Química (de enlace), Energía Cinética, Calor.

  • Cantidad absoluta:Energía, J, cal, kcal, kJ

  • Caudal: Energía/tiempo, J/s (W)

  • Flujo:Energía/(tiempo.superficies), W/m2

  • Específica: Energía/masa, J/kg

Magnitudes

y

Unidades


Slide5 l.jpg

Primer Principio de la Termodinámica:

* Basado en las observaciones de Thompson y Sir Humphry Davy: El trabajo puede ser transformado en calor por fricción.

* (1840) Joule establece la equivalencia entre trabajo y calor 4,18 kJ <> 1 kcal.

* El primer principio según por el cual la energía ni se crea ni se destruye se propone en base a estas experiencias, formulándose matemáticamente como:


Slide6 l.jpg

Primer Principio de la Termodinámica:

* La propiedad termodinámica que deriva del primer principo de conservación recibe el nombre de ENERGÍA INTERNA (U).

* Se define la energía interna de un sistema en función de la diferencia entre el calor y el trabajo que entra o sale del sistema.


Slide7 l.jpg

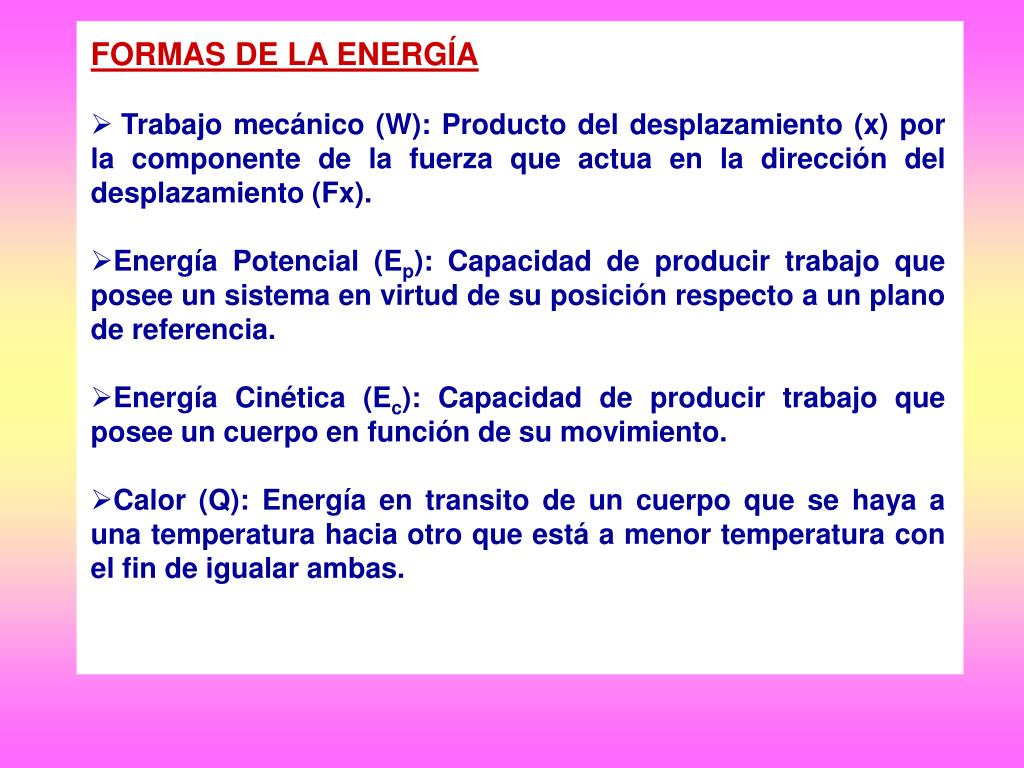

  • FORMAS DE LA ENERGÍA

  • Trabajo mecánico (W): Producto del desplazamiento (x) por la componente de la fuerza que actua en la dirección del desplazamiento (Fx).

  • Energía Potencial (Ep): Capacidad de producir trabajo que posee un sistema en virtud de su posición respecto a un plano de referencia.

  • Energía Cinética (Ec): Capacidad de producir trabajo que posee un cuerpo en función de su movimiento.

  • Calor (Q): Energía en transito de un cuerpo que se haya a una temperatura hacia otro que está a menor temperatura con el fin de igualar ambas.


Slide8 l.jpg

  • FORMAS DE LA ENERGÍA

  • Energía Interna (U): Variable termodinámica (Función de estado) indicativa del estado energético de las moléculas constitutivas de la materia. Su valor se fija respecto a una referencia. Está relacionada con otras variables termodinámicas como Energía Libre (G), Entropía (S), Entalpía (H).

  • Energía Electromagnética: Asociada con la frecuencia de onda. E=hν. Cuando interacciona con la materia toda o parte de esta energía puede ser absorbida. Normalmente su absorción se expresa como un aumento de temperatura.

  • Energía Nuclear (Ec): Transformación de masa en energía de acuerdo a E=mc2. Desintegraciones nucleares.


Slide9 l.jpg

ENERGÍA ASOCIADA A UN SISTEMA MATERIAL

  • Energía cinética (Ec): asociada al movimiento de los cuerpos respecto a un sistema de referencia.

    Energía potencial (Ep): asociada a su posición con respecto a un sistema de referencia.

  • Energía interna ( U ): Asociada a la composición química de la materia, a su estado energético (temperatura, volumen y presión) y a su estado de agregación (estado físico).


Slide10 l.jpg

* Energía cinética de un sistema material en movimiento, en función de su velocidad:

m= masa del cuerpo

v = velocidad del cuerpo

  • * Energía potencial de un sistema material en función de su posición en el campo gravitatorio:

  • m= masa del cuerpo

  • g= aceleración de la gravedad

  • h = posición del cuerpo


Slide11 l.jpg

  • * Energía interna de especies químicas ( U ):

  • Variable o Propiedad Termodinámica asociada a la composición química, temperatura y el estado de agregación de la materia.

  • Relacionable con otras propiedades termodinámicas, ENTALPIA

Energía debida al movimiento de las moléculas con respecto al centro de masas del sistema, al movimiento de rotación y vibración, a las interacciones electromagnéticas de las moléculas y al movimiento e interacciones de los constituyentes atómicos de las moléculas.


Slide12 l.jpg

FORMAS DE TRANSFERENCIA DE ENERGÍA

  • Sin transferencia de materia

  • Interpretación macroscópica del intercambio de energía entre los cuerpos para sistemas cerrados simples ( no hay transferencia de materia entre sus fronteras):

  • T y P :Parámetros de estado del sistema

Intercambio

de energía:

SISTEMA

Energía

interna

ALREDEDORES

calor y trabajo

  • Con transferencia de materia

Sistemas abiertos: Además de las formas anteriores la asociada a la materia que se transfiere.


Slide13 l.jpg

  • Son formas de energía en tránsito, entre el sistema y sus alrededores.

  • * Trabajo (W), energía en tránsito debido a la acción de una fuerza mecánica.

  • * Calor ( Q ):tránsito resultado de la diferencia de temperaturas entre el sistema y sus alrededores.

  • En un sistema cerrado su balance neto es 0, en un sistema abierto, su balance neto afecta a la energía interna del sistema según el balance global sea positivo o negativo.

Calor y trabajo


Slide14 l.jpg

Ecuación general de balance

mentra

msale

Sistema material sometido a transformaciones físicas y químicas que transcurren en régimen no estacionario

en régimen estacionario


Slide15 l.jpg

Balances de Energía

Contabilidad del flujo de energía en un sistema

Determinación de los requerimientos energéticos

de un proceso

Junto con los balances de materia son una herramienta fundamental para el análisis de procesos.

  • Todas las corrientes de un proceso están relacionadas de forma que dados los valores de algunas variables de las corrientes de entrada y salida se pueden derivar y resolver ecuaciones para obtener los valores de otras sin necesidad de medirlas.


Slide16 l.jpg

Balances de energía

Cualquier proceso de transformación en la naturaleza conlleva un intercambio de energía.

Algunas aplicaciones de los balances de energía en la Industria

  • Recuperación máxima del Calor: optimización energética del proceso. Calentamiento o enfriamiento de un fluido.

  • Producción Efectiva de Calor en Hornos y Calderas. Cálculo de Perdidas y Aislamientos. Optimación de los Procesos de Obtención de Energía Eléctrica (Cogeneración).

  • Cálculo del consumo de combustible para producir trabajo y calor

  • Cálculo de la energía mecánica necesaria que hay que comunicar a un fluido para mantenerlo en movimiento


Slide17 l.jpg

Balances de energía

  • Sistemas donde se pueden aplicar:

  • Una planta química completa:

  • P. Ej. Una refinería. Complejo síntesis de amoniaco


S ntesis del hno 3 l.jpg

  • Sistemas donde se pueden aplicar:

  • Un proceso de una planta: p.ej. Fabricación de olefinas

Síntesis del HNO3

  • 4NH3(g) + 5O2(g) 4NO(g) + 6H2O(g)

    T altas (800ºC)

    Catalizador Rodio-Platino

  • 2NO(g) + O2(g) 2NO2(g)

  • 2NO2(g) + H2O(l)  HNO2(ac) + HNO3(ac)

  • 3HNO2(ac)  HNO3(ac) + 2NO(g) + H2O(l)


Slide19 l.jpg

  • Sistemas donde se pueden aplicar:

  • Un proceso de una planta

Síntesis del H2SO4 (Método de contacto)

  • S(l) + O2(g) SO2(g)

  • SO2(g) +O2(g) SO 3(g) reacción catalizada por V2O5 T=400ºC, P=2atm

  • Reacción reversible: η = 88%

  • SO 3(g) + H2O (l)  H2SO4 (ac)


Slide20 l.jpg

Balances de energía

  • Sistemas donde se pueden aplicar:

  • Unidad de una planta: p.ej. Columna de rectificación, reactor


Slide21 l.jpg

Balances de energía

  • Sistemas donde se pueden aplicar:

  • Parte de una unidad: p.ej. Un cambiador de calor

Cambiador de calor de tubos concéntricos en una planta de esterilización


Slide22 l.jpg

Expresión general del balance de energía para un sistema abierto,

En régimen no estacionario

S, S1y S2: superficies límites del sistema ; V: volumen del sistema ; P1y P2: presión en los extremos del sistema ; V1y V2: velocidad en los extremos del sistema ; z1y z2: posición en los extremos del sistema ; Q: calor intercambiado con el medio ; W: Trabajo externo aportado al sistema (ej. por una bomba).


Slide23 l.jpg

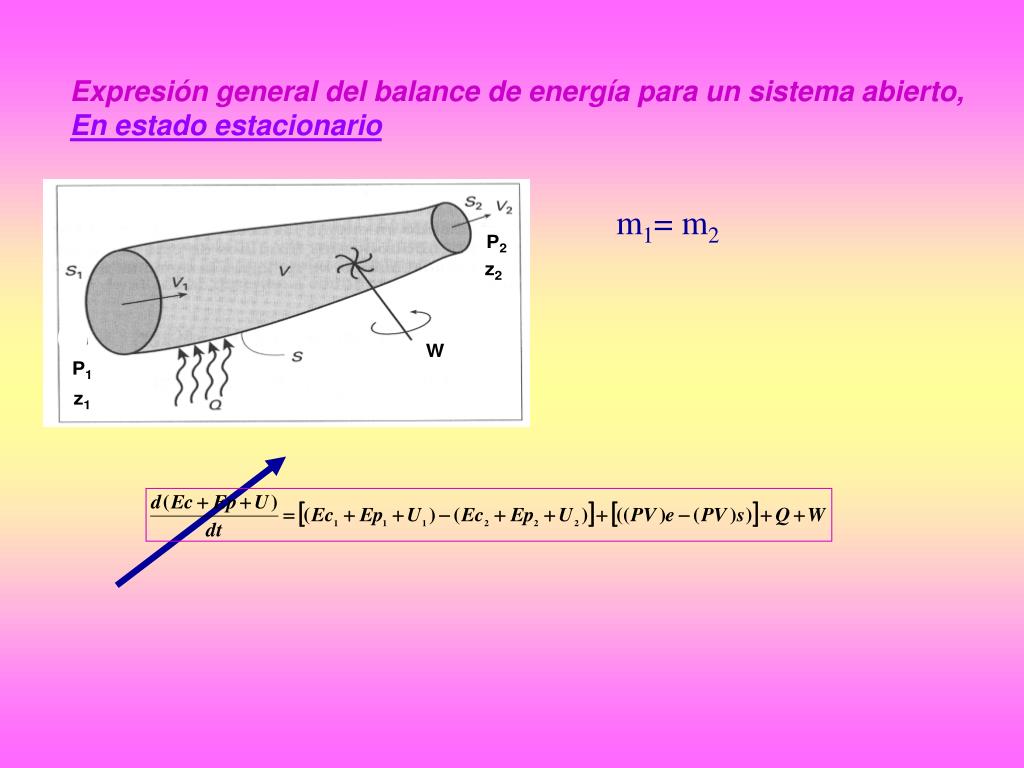

Expresión general del balance de energía para un sistema abierto,

En estado estacionario

m1= m2


Slide24 l.jpg

  • Balance de energía en términos de la entalpía

  • Considerando que H = U+ PV

    h = H / m = u + P/ :

Cambios de energía: “macroscópica” “ microscópica”


Slide26 l.jpg

BALANCES ENTÁLPICOS

  • Aplicación a sistemas en que no se considera la contribución de la energía mecánica (variaciones de energía potencial y cinética despreciables) y que no intercambian trabajo con el medio:

Q = H2 – H1


Slide27 l.jpg

BALANCES ENTÁLPICOS

  • Aplicación a sistemas en régimen estacionario que intercambian calor con el medio.

  • Incluye cambios en la temperatura, en el estado de agregación o en la naturaleza química de las sustancias.

  • No se considera la contribución de la energía mecánica (variaciones de energía potencial y cinética despreciables) al estado energético del sistema.


Slide28 l.jpg

PROPIEDADES DE LA ENTALPÍA

  • Es una función de estado del sistema.

  • No se pueden calcular valores absolutos de la entalpía.

    ü Es una magnitud extensiva: asociada a la cantidad total de energía contenida en las sustancias que toman parte en el proceso.

  • Es aditiva: permite establecer las ecuaciones de balance de energía.

  • Cuando H tiene signo negativo, el proceso es exotérmico: el sistema desprende energía.

    Estructura de los términos de la ecuación del balance entálpico


Slide29 l.jpg

Algunas aplicaciones de los balances entálpicos

  • Cálculo de la cantidad de calor (Q) necesaria para modificar la temperatura, estado de agregación o naturaleza química de un determinada cantidad de materia.

  • Cálculo del caudal de fluido refrigerante o de calefacción necesario para mantener las condiciones de trabajo de una operación.

  • Cálculo de los caudales de calor intercambiado requeridos para que una operación se realice en condiciones isotérmicas o adiabáticas.

  • Cálculo del consumo de combustible para producir el calor necesario en una operación.

  • Calculo de Rendimientos y Propuestas de estrategias.


Slide30 l.jpg

CÁLCULO DE ENTALPÍAS

Q = H2 – H1

  • No se pueden calcular valores absolutos de entalpía

  • Para aplicar la ecuación hay que establecer un estado de referencia

El correspondiente a a los elementos libres de todas las sustancias a una presión y temperatura (generalmente 1 atmósfera y 25ºC)

  • La entalpía de una sustancia (con respecto a un estado de referencia) es la suma de tres contribuciones:

  • Entalpía o calor de formación

  • Calor sensible

  • Calor latente

T’


Slide31 l.jpg

BALANCES ENTÁLPICOS

Valores tabulados para condiciones de referencia.

  • Cambios de temperatura

    donde Cpes capacidad calorífica (o calor específico) a presión constante y m cantidad (o caudal) del componente considerado.

  • Cambio de estado de agregación

    donde escalor latentea presión constante y m cantidad (o caudal) del componente considerado.


Slide32 l.jpg

PLANTEAMIENTO BALANCES ENTÁLPICOS

Corriente e

Corriente s

(Tref)


Slide33 l.jpg

BALANCES ENTÁLPICOS

  • Reacción química

  • Hrdepende de la temperatura y es prácticamente independiente de la presión.

  • Calor de mezcla: Energía intercambiada cuando se disuelve un sólido o un gas en un líquido, o cuando se mezclan dos líquidos o dos gases distintos.

     En general, poco significativa.


Slide34 l.jpg

Planteamiento de balances entálpicos

Agrupando términos:

(Tref)

Tref

(Tref)

Tref

Tref

Tref


Slide35 l.jpg

  • En los Balances Entálpicos se escoge siempre una temperatura de referencia ( Tref ).

     Justificación:

    • Permite describir el contenido energético asociado al calor sensible de una corriente ( Hcalor sensible).

    • Permite utilizar datos termoquímicos (HrTrefy Tref ) obtenidos a temperaturas distintas de las de operación.

    • Permite establecer un procedimiento sencillo para describir la variación de entalpía de sistemas industriales complejos (alto número de corrientes con distinto caudal, composición, naturaleza química, temperatura y estado de agregación).

Entalpía de reacción normal o standard (Hr0): entalpía de reacción a 1 atmósfera de presión y 25 ºC.


Slide36 l.jpg

  • Ley de Hess. Cálculo de la entalpía de reacción

La entalpía es función de estado, no depende del camino recorrido, sólo de los estados final e inicial

Reaccionantes (T)

Elementos constituyentes (T)

HrT

Productos (T)

Productos de

Combustión (T)


Slide37 l.jpg

  • Ley de Hess. Entalpía de reacción a una temperatura distinta a la de referencia

HrTref

Productos (Tref)

Reactivos (Tref)

HrT

Reactivos

entrada (T)

Productos

salida (T)


Slide38 l.jpg

  • Esquema del proceso introduciendo la temperatura

    de referencia

HrTref

Productos (Tref)

Reactivos (Tref)

Reactivos

entrada (Te)

Q

Productos

salida (Ts)

  • Planteamiento según la Termodinámica Clásica:

  • Ley de Hess


Slide39 l.jpg

LEY DE HESS

Reactivos

entrada (Te)

HrTe

Productos (Te)

Q

Reactivos (Ts)

Productos

salida (Ts)

HrTs

1

Cambio calor sensible

Cambio calor latente

2


Slide40 l.jpg

PLANTEAMIENTO GENERAL DEL BALANCE ENTÁLPICO

donde:

A + B  C

Corriente e

Corriente s

Reactor

Te

Componentes A y B

Ts

Componente C

1)

2)


Slide41 l.jpg

PLANTEAMIENTO GENERAL DEL BALANCE ENTÁLPICO

  • En caso de ocurrir un cambio de estado en alguno de los componentes: (Por ejemplo, en el producto C)

HrTref

A + B (Tref)

Clíquido (Tref)

+

T’=Tcambio

estado

A + B (Te)

Q

+

Cvapor (Ts)


Slide42 l.jpg

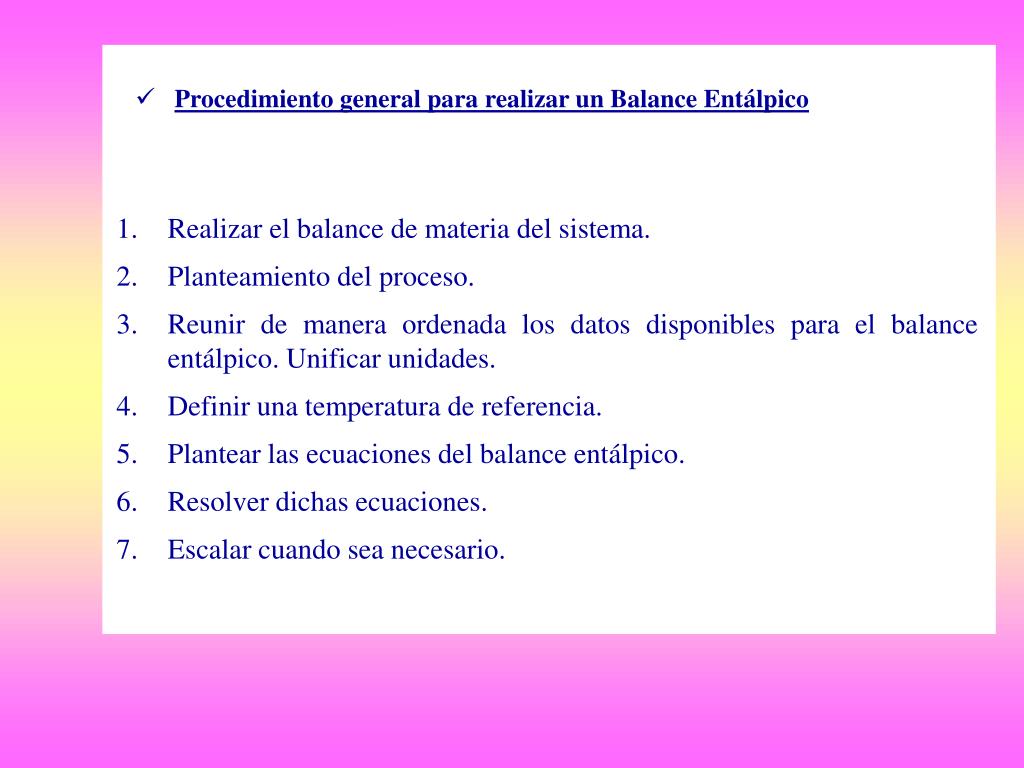

Realizar el balance de materia del sistema.

Planteamiento del proceso.

Reunir de manera ordenada los datos disponibles para el balance entálpico. Unificar unidades.

Definir una temperatura de referencia.

Plantear las ecuaciones del balance entálpico.

Resolver dichas ecuaciones.

Escalar cuando sea necesario.

  • Procedimiento general para realizar un Balance Entálpico


Slide44 l.jpg

Cambiador de calor

Q : Caudal de calor (W)

mc , m f : Caudal másico fluidos caliente y frío (kg/s)

cp.c , cp, f : Calor específico fluidos caliente y frío (J/kg K)

T,  t : Diferencia de Tª entre entrada y salida del cambiador (k)

mf

e

e

s

mc

mc

s

mf

Planteamos el balance entálpico para un elemento diferencial de longitud dx :

Integrando entre los límites  y  del cambiador:


Slide45 l.jpg

Ejemplo: Una caldera utiliza metano como combustible. Al quemador se alimenta aire en un 15% de exceso sobre el estequiométrico. El metano se alimenta a 25 ºC y el aire a 100 ºC. Los gases de combustión abandonan la caldera a 500 ºC. Determinar la cantidad de vapor de agua saturado a 20 atm (temperatura de equilibrio, 213 ºC) que se produce en la caldera si a la misma se alimenta agua a 80 ºC.

  • CO2

  • O2

  • N2

  • H2O

CH4, 25 ºC

500 ºC

Hc metano (25ºC) = -55600 kJ/kg

Aire ( 15% exceso)

100 ºC

Agua vapor (20 atm

Tequilibrio=213ºC)

Agua 80 ºC

CH4 + O2 CO2 + 2 H2O

B.C. 100 kmoles CH4

  • CO2 = 100 kmoles

  • O2 = 30 kmoles

  • N2 = 865,2 kmoles

  • H2O = 200 kmoles

  • O2 = 230 kmoles

  • N2 = 865,2 kmoles

Aire


Slide46 l.jpg

  • CO2

  • O2

  • N2

  • H2O

CH4, 25 ºC

500 ºC

Hc metano (25ºC) = -55600 kJ/kg

Cp (kJ/kg)

Aire ( 15% exceso)

100 ºC

Agua vapor (20 atm

Tequilibrio=213ºC)

Agua 80 ºC

CH4 + O2 CO2 + 2 H2O

Entrada

Salida

Comp.

CH4

O2

N2

H2O

CO2

kmol

100

230

865,2

-

-

kg

1600

7360

24225

-

-

Tª(ºC)

25

100

100

-

-

kmol

-

30

865,2

100

200

kg

-

960

24225

4400

3600

Tª(ºC)

-

500

500

500

500


Slide47 l.jpg

  • CO2

  • O2

  • N2

  • H2O

CH4, 25 ºC

500 ºC

Aire ( 15% exceso)

100 ºC

Agua vapor (20 atm

Tequilibrio=213ºC)

Agua 80 ºC

Tª de referencia: 25 ºC Hc metano (25ºC) = -55600 kJ/kg

Ningún compuesto sufre cambio de estado entre esas tªs

Cambio calor sensible

Cambio calor latente

CH4

O2

N2


Slide48 l.jpg

  • CO2

  • O2

  • N2

  • H2O

CH4, 25 ºC

500 ºC

Aire ( 15% exceso)

Agua vapor (20 atm

Tequilibrio=213ºC)

Agua 80 ºC

H2O

Cambio calor sensible

Cambio calor latente

CO2,O2,N2

H2O


Slide49 l.jpg

  • CO2

  • O2

  • N2

  • H2O

CH4, 25 ºC

500 ºC

Aire ( 15% exceso)

Agua vapor (20 atm

Tequilibrio=213ºC)

Agua 80 ºC

Balance en el reactor

Balance en el cambiador


Slide50 l.jpg

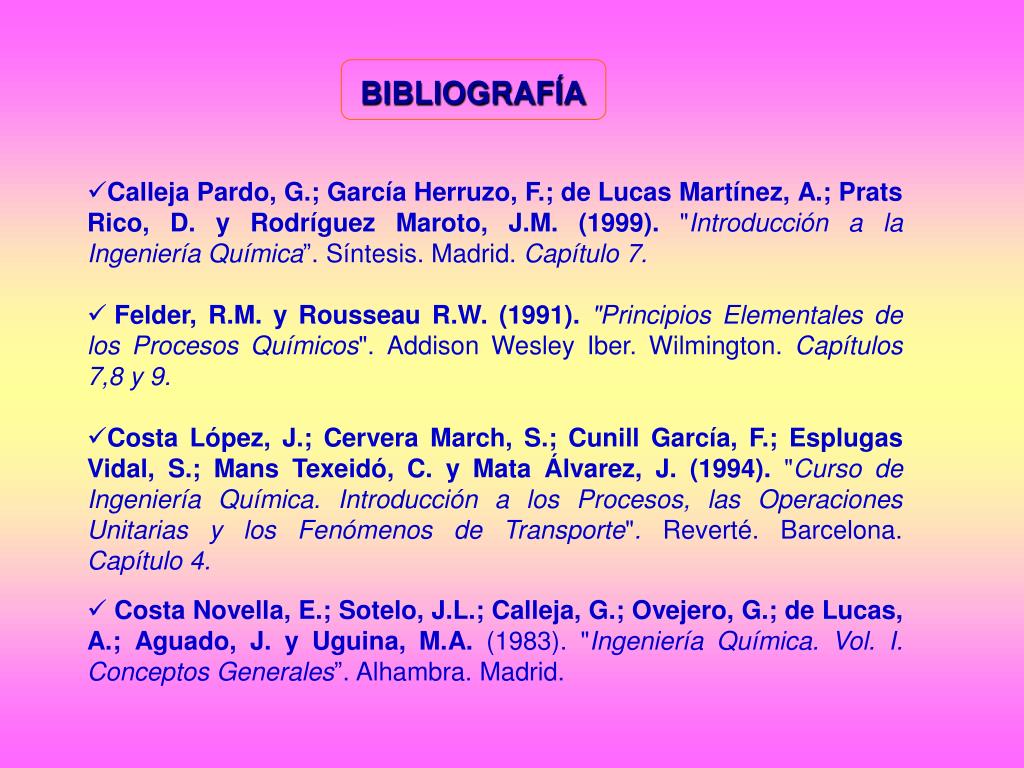

BIBLIOGRAFÍA

  • Calleja Pardo, G.; García Herruzo, F.; de Lucas Martínez, A.; Prats Rico, D. y Rodríguez Maroto, J.M. (1999). "Introducción a la Ingeniería Química”. Síntesis. Madrid. Capítulo 7.

  • Felder, R.M. y Rousseau R.W. (1991). "Principios Elementales de los Procesos Químicos". Addison Wesley Iber. Wilmington. Capítulos 7,8 y 9.

  • Costa López, J.; Cervera March, S.; Cunill García, F.; Esplugas Vidal, S.; Mans Texeidó, C. y Mata Álvarez, J. (1994). "Curso de Ingeniería Química. Introducción a los Procesos, las Operaciones Unitarias y los Fenómenos de Transporte". Reverté. Barcelona. Capítulo 4.

  • Costa Novella, E.; Sotelo, J.L.; Calleja, G.; Ovejero, G.; de Lucas, A.; Aguado, J. y Uguina, M.A. (1983). "Ingeniería Química. Vol. I. Conceptos Generales”. Alhambra. Madrid.


Slide51 l.jpg

BIBLIOGRAFÍA

  • Himmelblau, D.L. (1989). "Basic Principles and Calculations in Chemical Engineering". (5ª edición). Prentice Hall. Englewood Cliffs. New Jersey. Traducción al castellano (de la 1ª edición): “Principios Básicos y Cálculos en Ingeniería Química”. (1977). CECSA. México.

  • Hougen, O.A., Watson, K.M. y Ragatz, R.A. (1966). "Chemical Process Principles. Vol. I. Material and Energy Balances”. 2ª edición. John Wiley. New York. Traducción al castellano (de la 1ª edición): “Principios de los Procesos Químicos. Vol. I. Balances de materia y Energía”. (1978). Reverté. Barcelona.

  • Reklaitis, G.V. (1983).“Introduction to Material and Energy Balance”. John Wiley, New York.

  • Henley, E.J. y Rosen, E.M. (1969)."Material and Energy Balance Computations". John Wiley. New York. Traducción al castellano: "Calculo de Balances de Materia y Energía". (1973). Reverté. Barcelona.


  • Login
