Presentation Transcript


6039784

其它力学实验


6039784

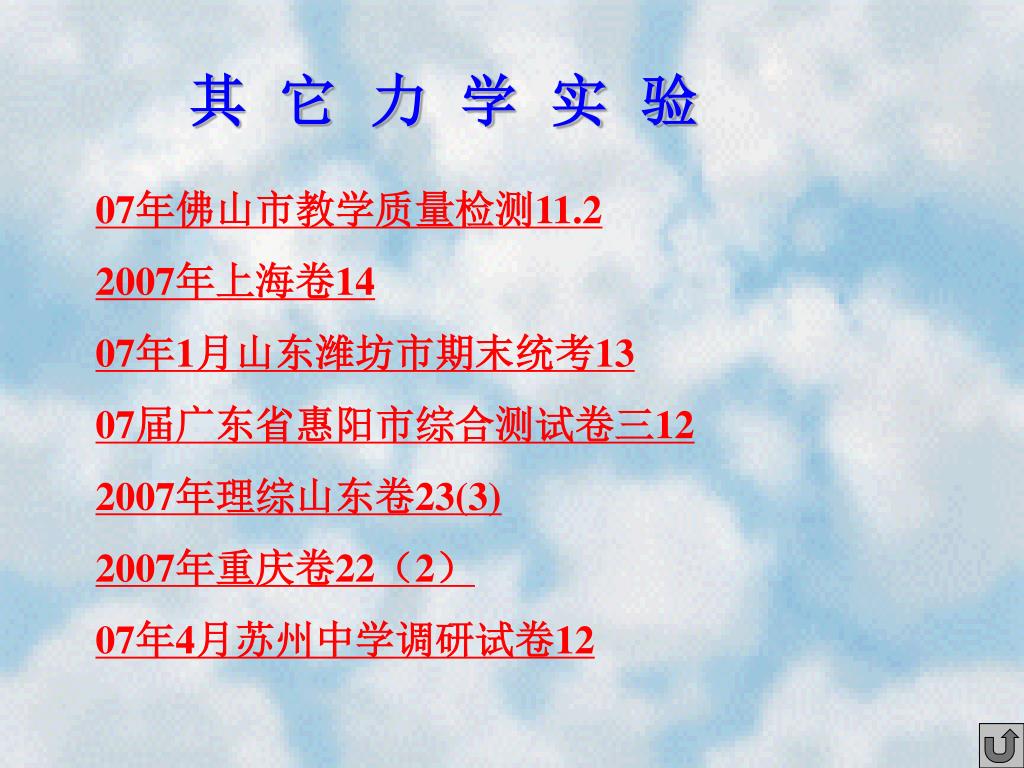

其它力学实验

07年佛山市教学质量检测11.2

2007年上海卷14

07年1月山东潍坊市期末统考13

07届广东省惠阳市综合测试卷三12

2007年理综山东卷23(3)

2007年重庆卷22(2)

07年4月苏州中学调研试卷12


07 11 2

07年佛山市教学质量检测11.2

11.(2)物理研究有许多思想方法,下列各种处理问题的方法中, 用比值定义法的是 ,

用等效替代法的是 ,

属于理想化模型的是 ,

用控制变量法的是。

(请选填下列例子前的号码)

①电路的简化 ②加速度的定义 ③质点

④探究加速度与力、质量的关系


2007 14

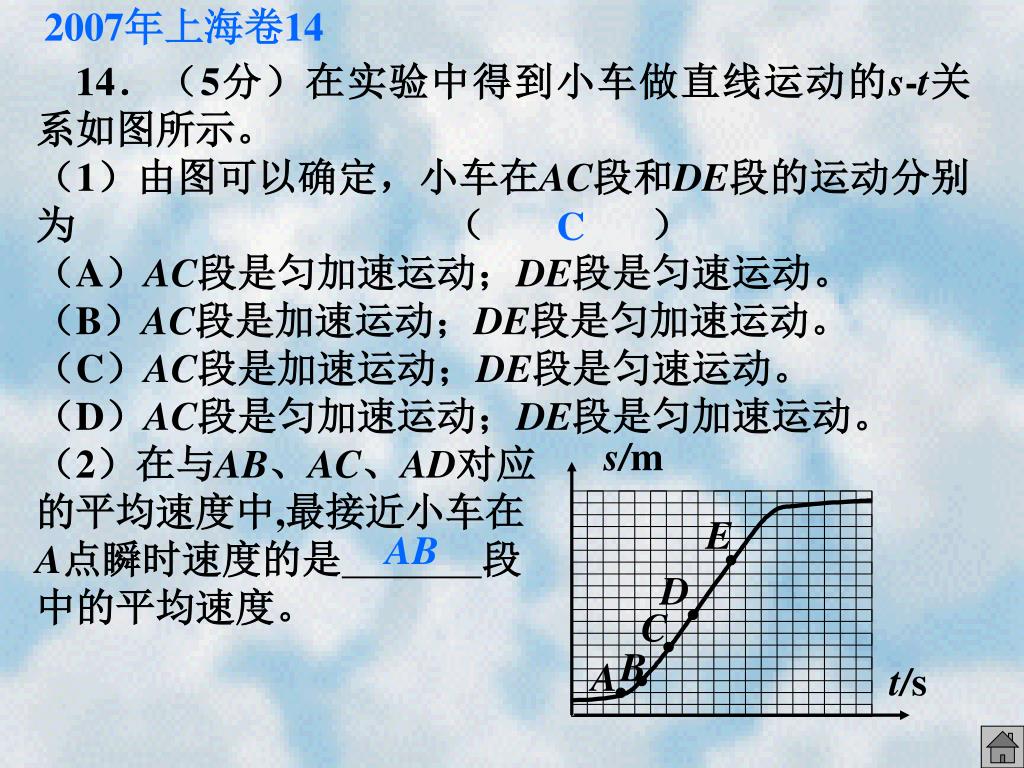

2007年上海卷14

s/m

E

D

C

B

A

t/s

14.(5分)在实验中得到小车做直线运动的s-t关系如图所示。

(1)由图可以确定,小车在AC段和DE段的运动分别为()

(A)AC段是匀加速运动;DE段是匀速运动。

(B)AC段是加速运动;DE段是匀加速运动。

(C)AC段是加速运动;DE段是匀速运动。

(D)AC段是匀加速运动;DE段是匀加速运动。

(2)在与AB、AC、AD对应

的平均速度中,最接近小车在

A点瞬时速度的是段

中的平均速度。

C

AB


07 1 13

07年1月山东潍坊市期末统考13

x/m

0.50

0.40

0.30

0.20

0.10

v/ms-1

0

0.20

0.40

图甲

13.(8分)滑块在某一水平面上滑行,利用速度采集器获取其初速度v,并测量出不同初速度的最大滑行距离x,得到下表所示几组数据:

(1)一同学根据表中数据,作出x-v图象如图甲所示.观察该图象,该同学作出如下推理:根据x-v图象大致是一条抛物线,可以猜想,x可能与v2成正比.


6039784

x/m

0.50

0.40

0.30

0.20

0.10

v2 /m2s-2

0

图乙

0.10

0.20

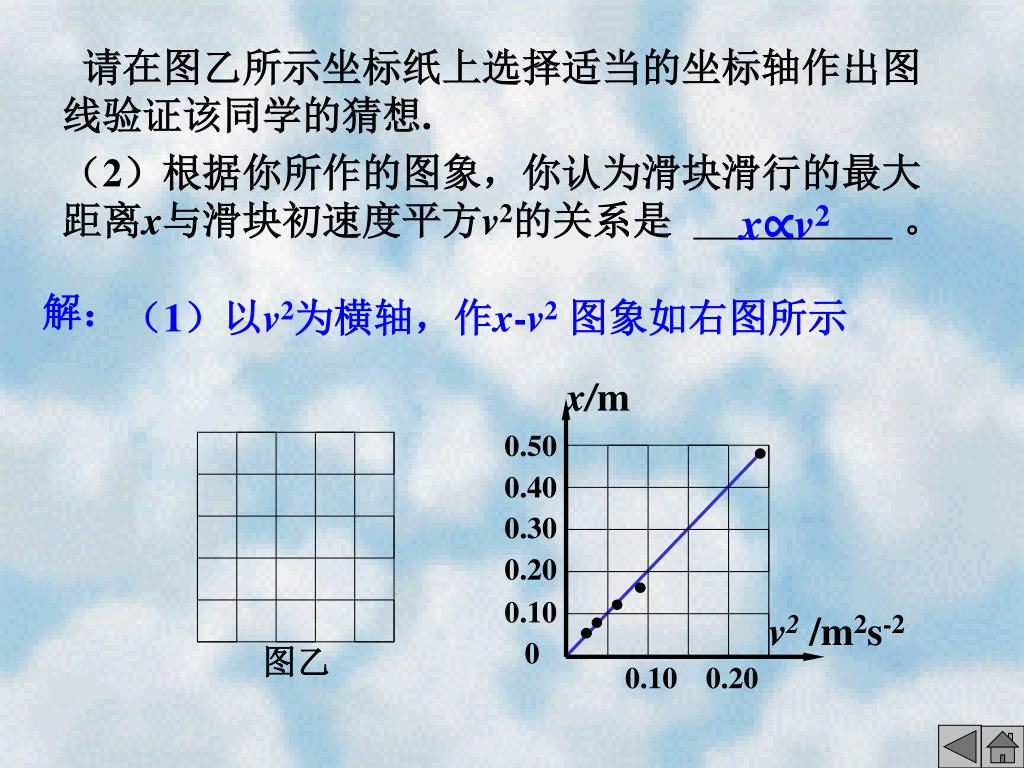

请在图乙所示坐标纸上选择适当的坐标轴作出图线验证该同学的猜想.

(2)根据你所作的图象,你认为滑块滑行的最大距离x与滑块初速度平方v2的关系是 。

x∝v2

解:

(1)以v2为横轴,作x-v2图象如右图所示


07 12

07届广东省惠阳市综合测试卷三12

小球编号

A

B

C

D

E

小球的半径r(×10-2 m)

0.5

0.5

1.5

2

2.5

小球的质量m(×10-3 kg)

2

5

45

40

100

小球的收尾速度v(m/s)

16

40

40

20

32

12.当物体从高空下落时,所受阻力会随物体的速度增大而增大,因此下落一段距离后将匀速下落,这个速度称为此物体下落的收尾速度.研究发现,在相同环境条件下,球形物体的收尾速度仅与球的半径和质量有关.下表是某次研究的实验数据,g取10 m/s2.

(1)据表中的数据可以求出B球与C球在达到终极速度时所受阻力之比为f1:f2= .

1∶9


6039784

(2)根据表中的数据,可归纳出球型物体所受阻力f与球的速度大小及球的半径的关系为(写出有关字母表达式) ,并可求出式中比例系数的数值和单位为.

(3)现将C号和D号小球用轻质细线连接,若它们在下落时所受阻力与单独下落时的规律相同,让它们同时从足够高的同一高度下落,则它们的收尾速度大小为v=m/s,并可判断出 球先落地.

f =kvr2

k=50 Ns/m3

27.2

C

f=mg∝v

解: (2)对A、B球,半径相同,

∴ f =kvr2

f=mg∝r2

对B、C球,速度相同,

对A球,

(3)C和D球连接,达到收尾速度时,

mBg+mCg= kvrB2 + kvrC2

∴v=27.2 m/s


2007 23 3

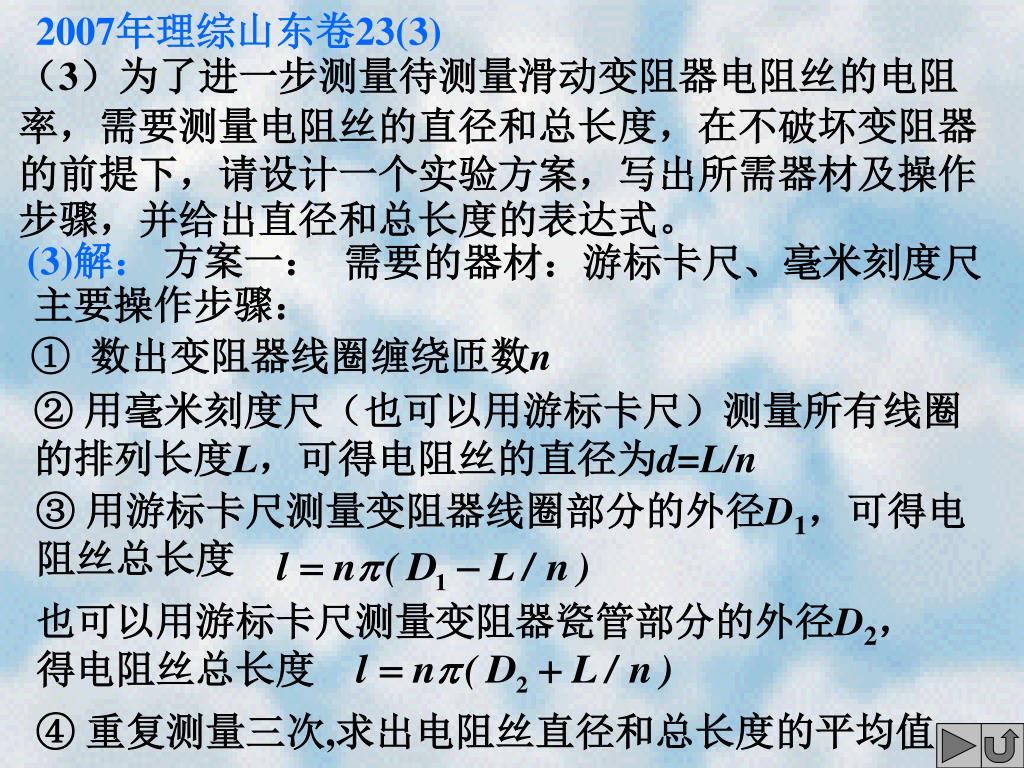

2007年理综山东卷23(3)

(3)为了进一步测量待测量滑动变阻器电阻丝的电阻率,需要测量电阻丝的直径和总长度,在不破坏变阻器的前提下,请设计一个实验方案,写出所需器材及操作步骤,并给出直径和总长度的表达式。

(3)解:

方案一:

需要的器材:游标卡尺、毫米刻度尺

主要操作步骤:

①  数出变阻器线圈缠绕匝数n

② 用毫米刻度尺(也可以用游标卡尺)测量所有线圈的排列长度L,可得电阻丝的直径为d=L/n

③ 用游标卡尺测量变阻器线圈部分的外径D1,可得电阻丝总长度

也可以用游标卡尺测量变阻器瓷管部分的外径D2,得电阻丝总长度

④ 重复测量三次,求出电阻丝直径和总长度的平均值


6039784

方案二:

需要的器材:游标卡尺

主要的操作步骤:

①  数出变阻器线圈缠绕匝数n

②  用游标卡尺测量变阻器线圈部分的外径D1和瓷管部分的外径D2,可得电阻丝的直径为

电阻丝总长度

③  重复测量三次,求出电阻丝直径和总长度的平均值


2007 22 2

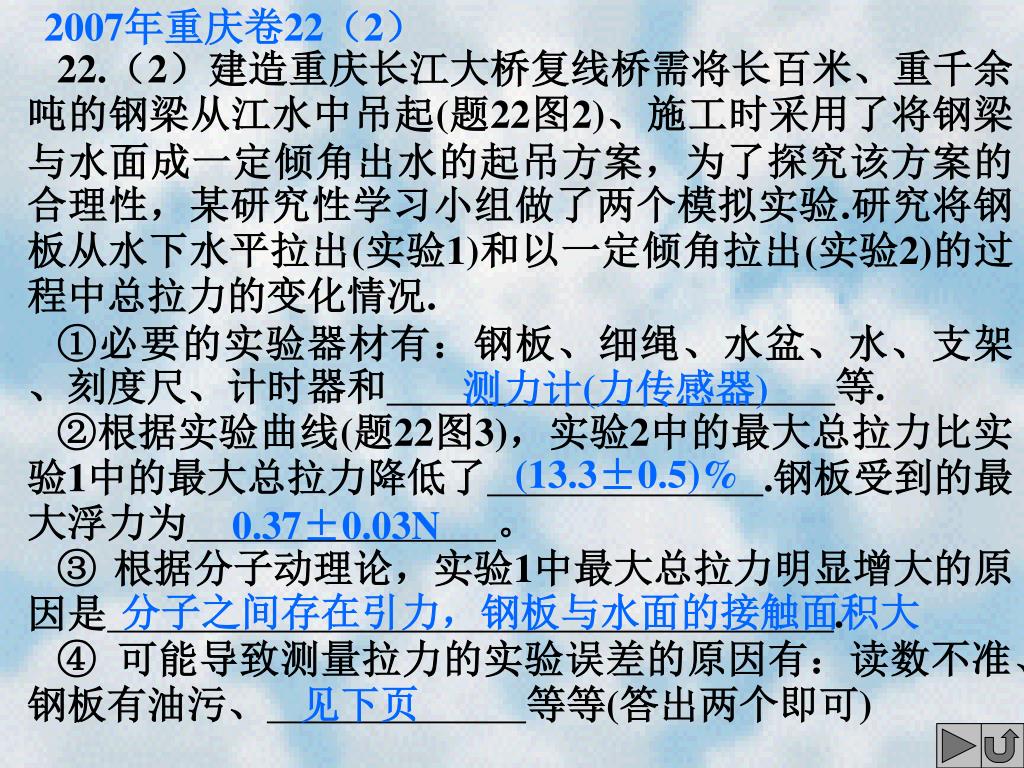

2007年重庆卷22(2)

22.(2)建造重庆长江大桥复线桥需将长百米、重千余吨的钢梁从江水中吊起(题22图2)、施工时采用了将钢梁与水面成一定倾角出水的起吊方案,为了探究该方案的合理性,某研究性学习小组做了两个模拟实验.研究将钢板从水下水平拉出(实验1)和以一定倾角拉出(实验2)的过程中总拉力的变化情况.

①必要的实验器材有:钢板、细绳、水盆、水、支架、刻度尺、计时器和等.

②根据实验曲线(题22图3),实验2中的最大总拉力比实验1中的最大总拉力降低了.钢板受到的最大浮力为。

③ 根据分子动理论,实验1中最大总拉力明显增大的原因是.

④ 可能导致测量拉力的实验误差的原因有:读数不准、钢板有油污、等等(答出两个即可)

测力计(力传感器)

(13.3±0.5)%

0.37±0.03N

分子之间存在引力,钢板与水面的接触面积大

见下页


6039784

F/N

4.3

4.1

实验1

总拉力

3.9

3.7

实验2

3.5

t/s

3.3

10

15

20

0

5

时间

题22图3

④快速拉出、变速拉出、出水过程中角度变化、水中有油污、水面波动等等


07 4 12

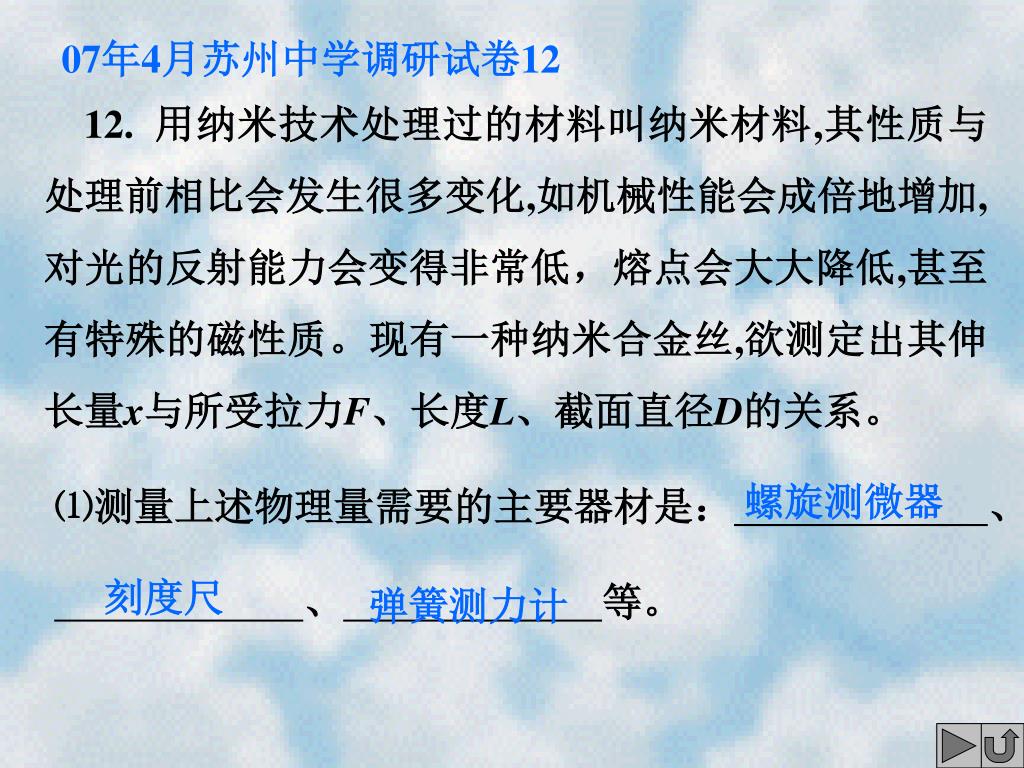

07年4月苏州中学调研试卷12

12. 用纳米技术处理过的材料叫纳米材料,其性质与处理前相比会发生很多变化,如机械性能会成倍地增加,对光的反射能力会变得非常低,熔点会大大降低,甚至有特殊的磁性质。现有一种纳米合金丝,欲测定出其伸长量x与所受拉力F、长度L、截面直径D的关系。

⑴测量上述物理量需要的主要器材是:、

、等。

螺旋测微器

刻度尺

弹簧测力计


6039784

伸长

x/cm

长度L/cm

50.0

100.0

200.0

拉力

F/N

直径 D/mm

5.00

0.040

0.20

0.40

0.80

10.00

0.040

0.40

0.80

1.60

5.00

0.080

0.10

0.20

0.40

⑵若实验中测量的数据如下表所示,根据这些数据请写出x与F、L、D间的关系式:x=.

(若用到比例系数,可用k表示)

解:

由每1行数据,L、D相同,得 x∝F

由第1行和第2行数据,D、F相同,得 x∝ L

由第1行和第3行数据,L、F相同,得 x∝1/D


6039784

由第1行数据代入 得

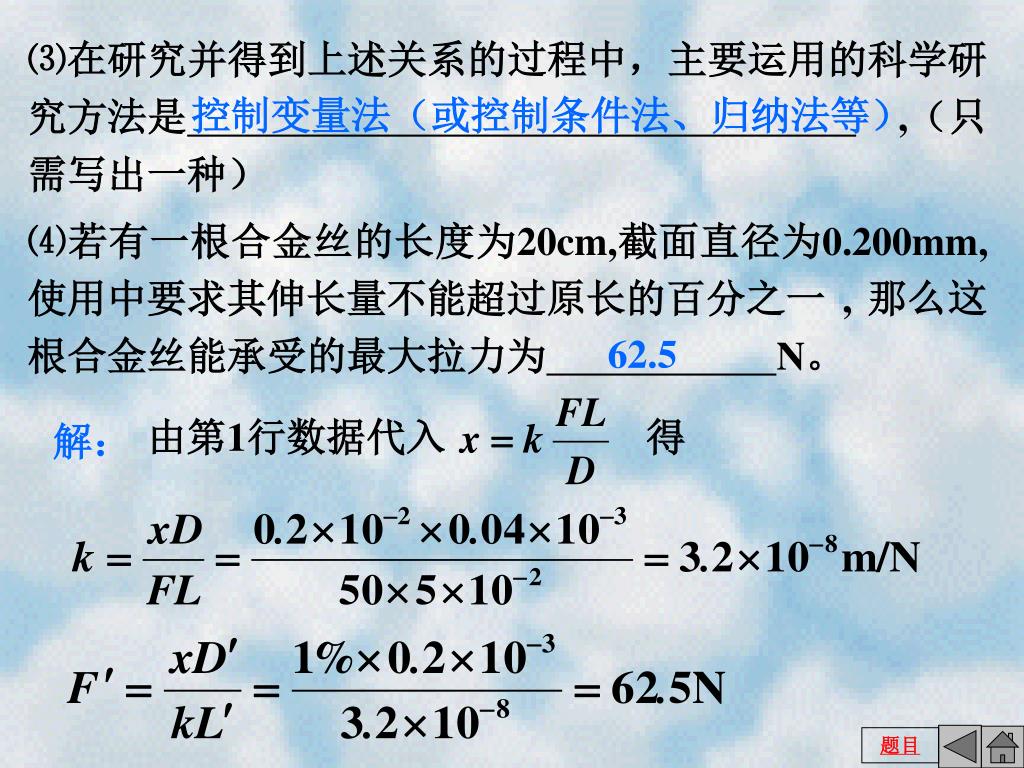

⑶在研究并得到上述关系的过程中,主要运用的科学研究方法是,(只需写出一种)

⑷若有一根合金丝的长度为20cm,截面直径为0.200mm,使用中要求其伸长量不能超过原长的百分之一 , 那么这根合金丝能承受的最大拉力为N。

控制变量法(或控制条件法、归纳法等)

62.5

解:

题目
