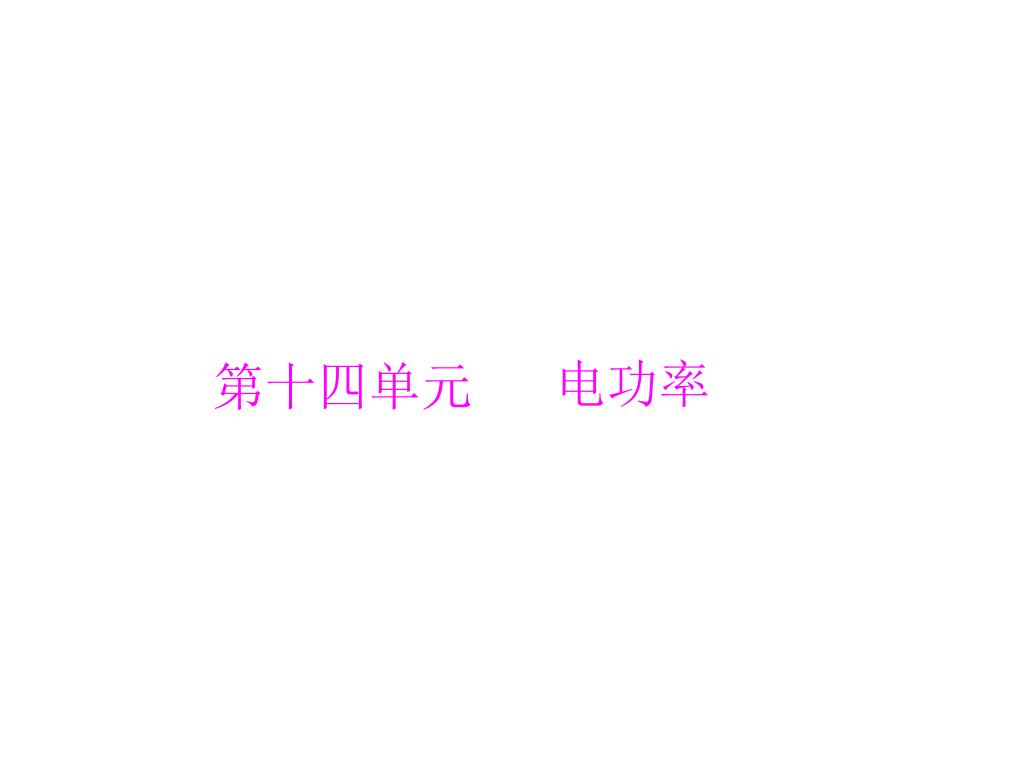

  1. 电功率 第十四单元

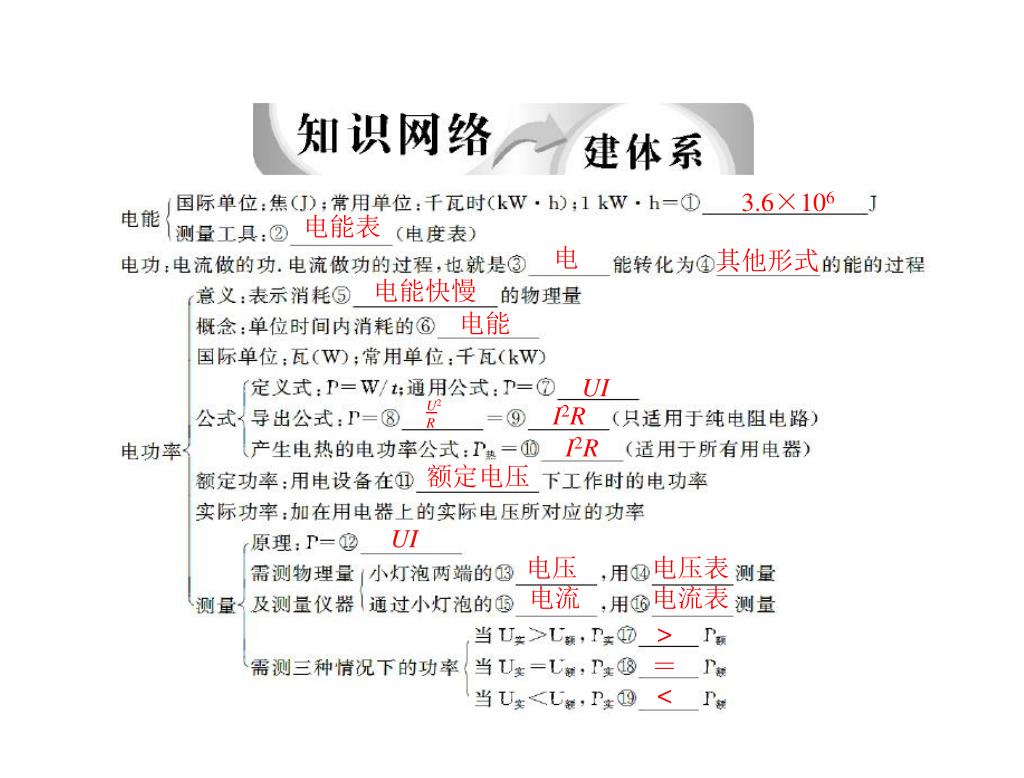

  2. U2 R 3.6×106 电能表 电 其他形式 电能快慢 电能 UI I2R I2R 额定电压 UI 电压 电压表 电流 电流表 > ＝ <

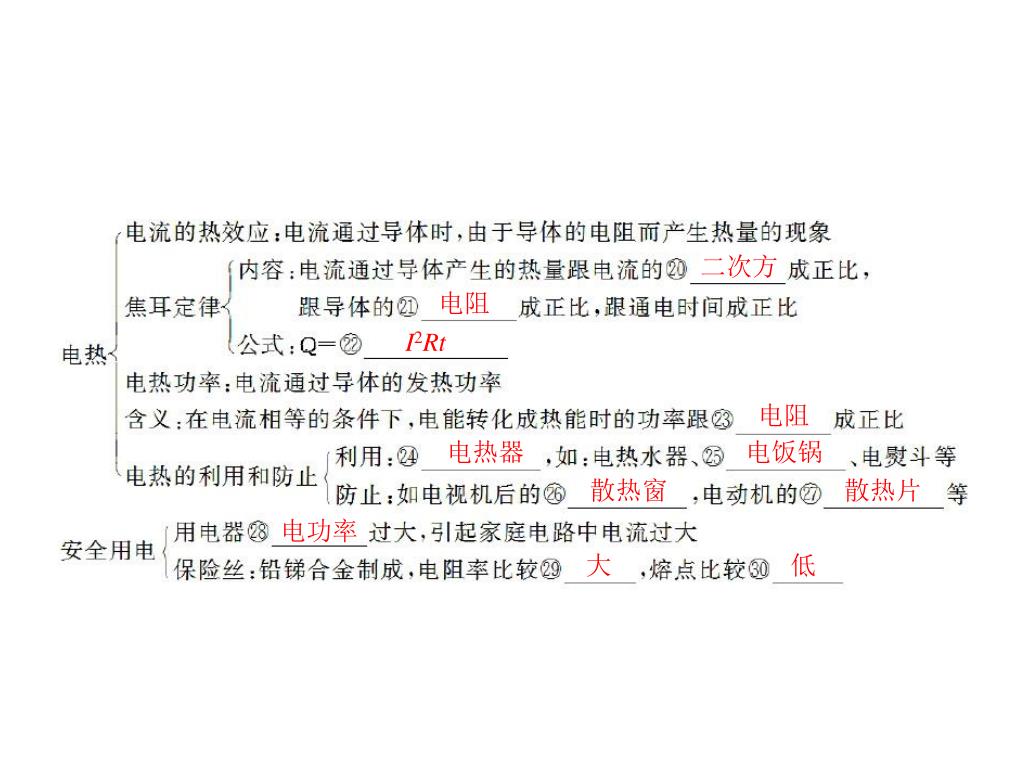

  3. 二次方 电阻 I2Rt 电阻 电热器 电饭锅 散热窗 散热片 电功率 大 低

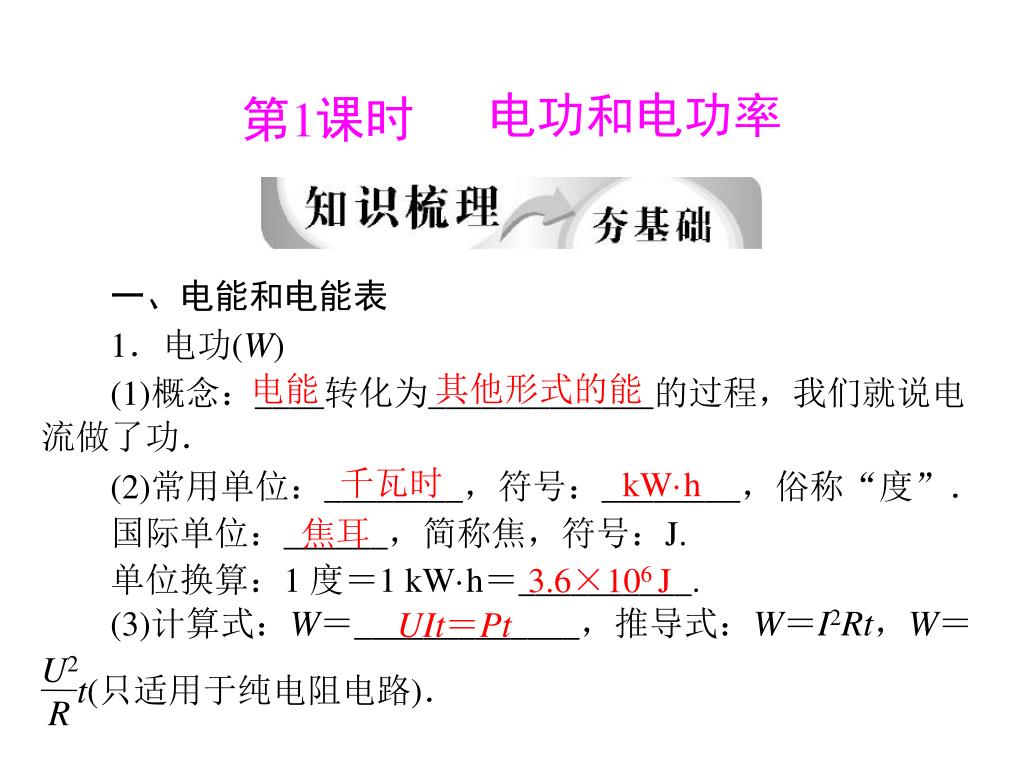

  4. 第1课时 一、电能和电能表 电功和电功率 1．电功(W) 电能 其他形式的能 (1)概念：____转化为_____________的过程，我们就说电 流做了功． 千瓦时 (2)常用单位：________，符号：________，俗称“度”． kW·h 焦耳 国际单位：______，简称焦，符号：J. 单位换算：1 度＝1 kW·h＝__________. (3)计算式：W＝_____________，推导式：W＝I2Rt，W＝ 3.6×106J UIt＝Pt U2 R t(只适用于纯电阻电路)．

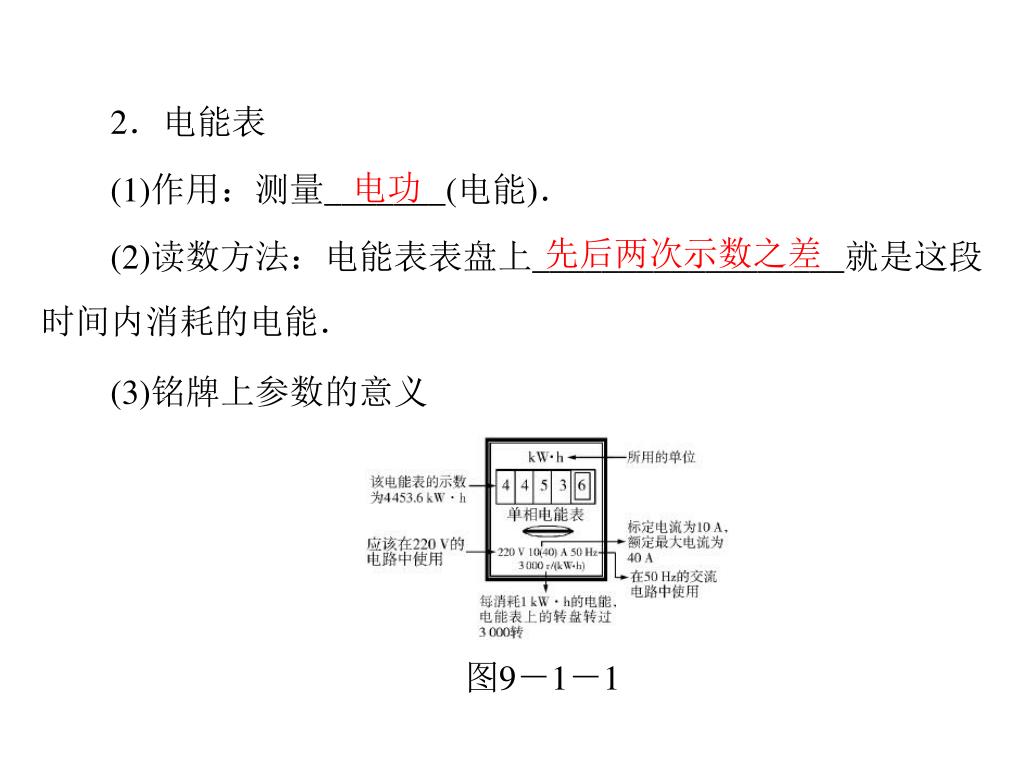

  5. 2．电能表 (1)作用：测量_______(电能)． 电功 先后两次示数之差 (2)读数方法：电能表表盘上__________________就是这段 时间内消耗的电能． (3)铭牌上参数的意义 图9－1－1

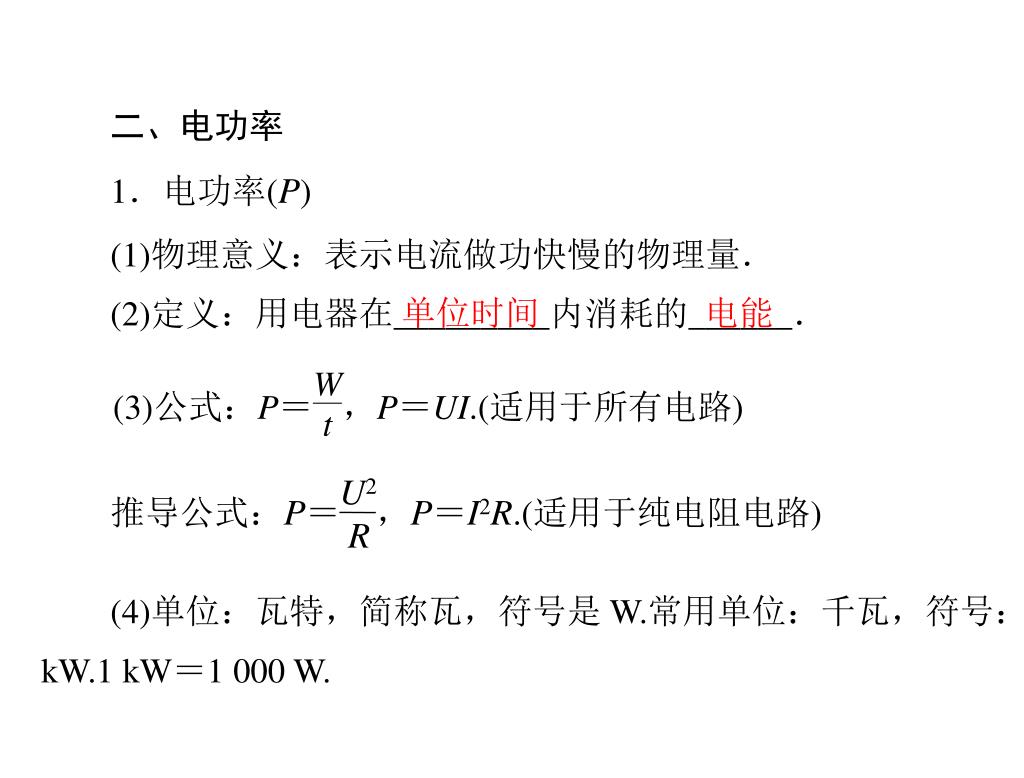

  6. 二、电功率 1．电功率(P) (1)物理意义：表示电流做功快慢的物理量． (2)定义：用电器在_________内消耗的______． 单位时间 电能 U2 R 推导公式：P＝ ，P＝I2R.(适用于纯电阻电路) (4)单位：瓦特，简称瓦，符号是 W.常用单位：千瓦，符号： kW.1 kW＝1 000 W.

  7. 2．额定功率和实际功率 (1)额定功率：用电器在_________下工作时的功率． (2)实际功率：用电器在__________下工作时的功率． 3．实际电功率跟实际电压的关系 (1)当__________时，则_____________，用电器正常工作； (2)当__________时，则_____________，用电器容易烧坏； (3)当_________时，则___________，用电器不能正常工作． 额定电压 实际电压 U实＝U额 P实＝P额 P实＞P额 U实＞U额 U实＜U额 P实＜P额

  8. 三、测量小灯泡的额定电功率 1．原理：P＝UI. 2．电路图和实物图 电路图 实物图 图9－1－2

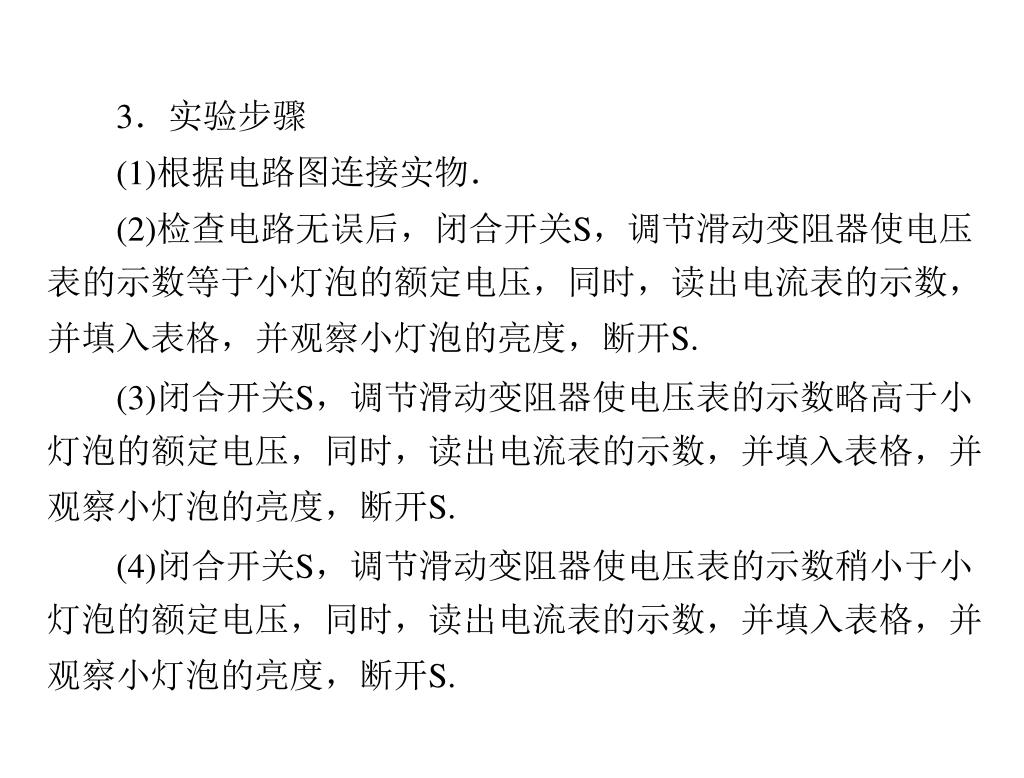

  9. 3．实验步骤 (1)根据电路图连接实物． (2)检查电路无误后，闭合开关S，调节滑动变阻器使电压 表的示数等于小灯泡的额定电压，同时，读出电流表的示数， 并填入表格，并观察小灯泡的亮度，断开S. (3)闭合开关S，调节滑动变阻器使电压表的示数略高于小 灯泡的额定电压，同时，读出电流表的示数，并填入表格，并 观察小灯泡的亮度，断开S. (4)闭合开关S，调节滑动变阻器使电压表的示数稍小于小 灯泡的额定电压，同时，读出电流表的示数，并填入表格，并 观察小灯泡的亮度，断开S.

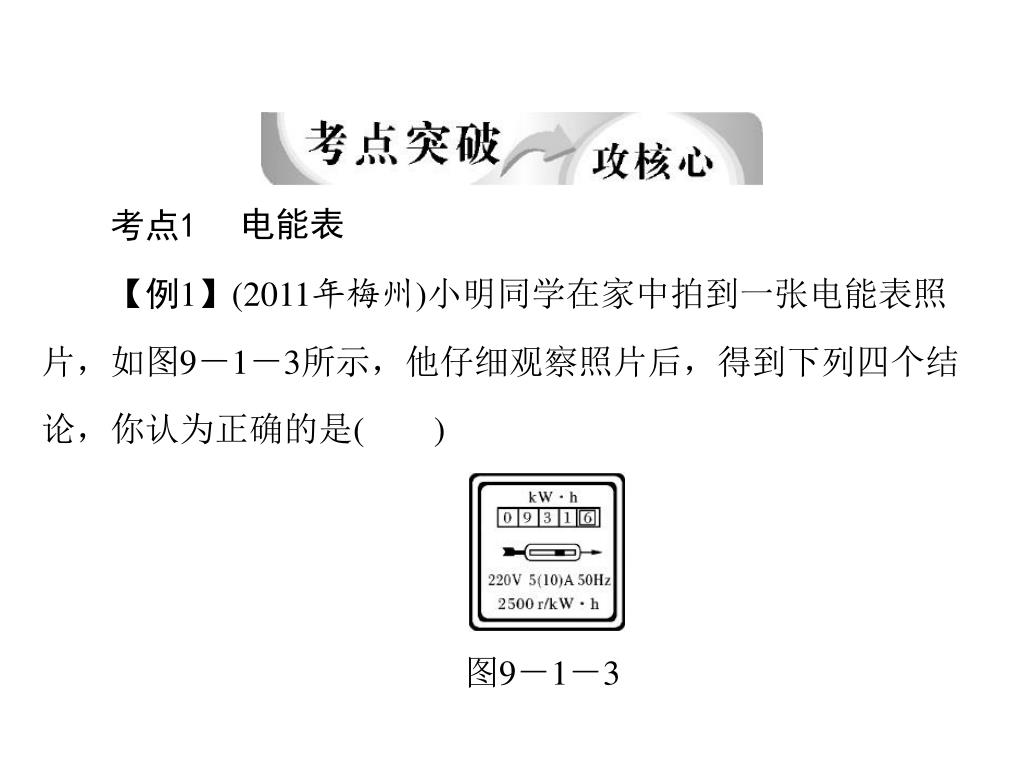

  10. 考点1 电能表 【例1】(2011年梅州)小明同学在家中拍到一张电能表照 片，如图9－1－3所示，他仔细观察照片后，得到下列四个结 论，你认为正确的是( ) 图9－1－3

  11. A．电能表的额定功率为 2 500 W B．电能表的标定电流为 5 A C．拍照片时，小明家已消耗的电能为 9 316 kW·h D．拍照片时，小明家已消耗的电能为 931.6 J 思维点拨：利用公式 P＝UI 可以计算出电能表的额定功率； “5(10)A”是指这个电能表的标定电流为 5 A，在短时间内最大电 流不超过 10 A；读电能表时要注意最后一位是小数，其单位为 千瓦时，不是焦耳． 我的答案：B

  12. [教师参考·备选题](2010年广安)小许家的电能表如图B23[教师参考·备选题](2010年广安)小许家的电能表如图B23 所示，由表上铭牌可知，他家同时使用的用电器的功率最多只 能为__________W；他发现，家里只使用洗衣机(其他用电器都 关闭)时，电能表在 1 min 里刚好转 6 转，从而测量出他家洗衣 2200 机的电功率为______W. 图B23 600

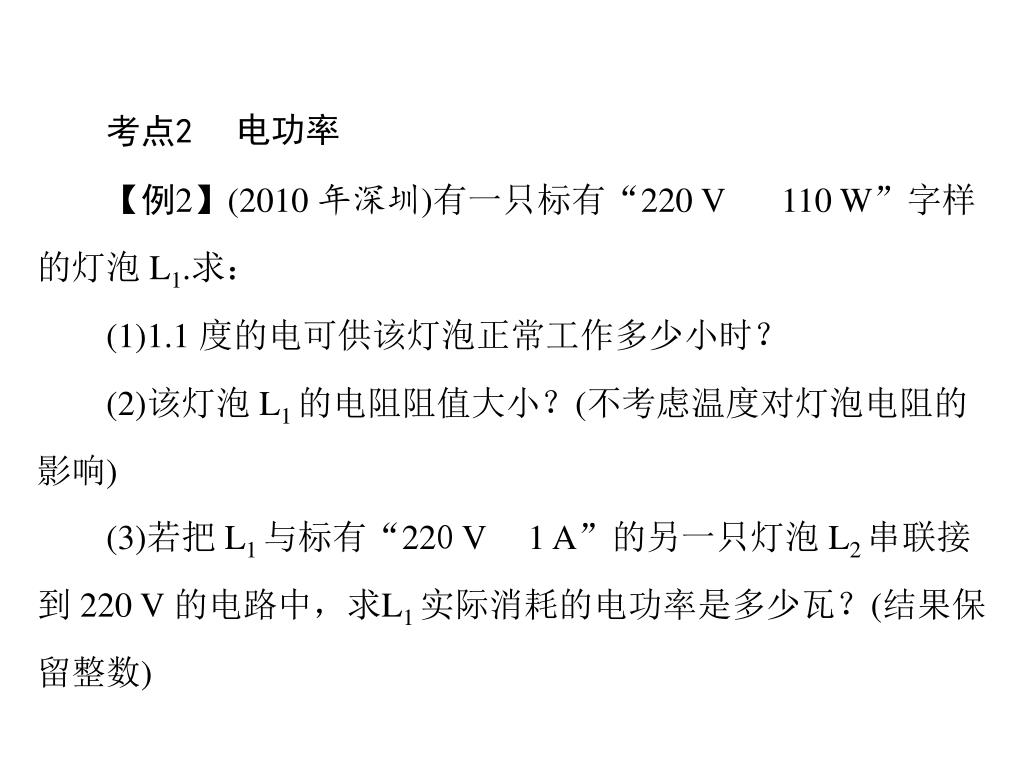

  13. 考点2 电功率 【例2】(2010 年深圳)有一只标有“220 V 110 W”字样 的灯泡 L1.求： (1)1.1 度的电可供该灯泡正常工作多少小时？ (2)该灯泡 L1的电阻阻值大小？(不考虑温度对灯泡电阻的 影响) (3)若把 L1与标有“220 V 1 A”的另一只灯泡 L2串联接 到 220 V 的电路中，求L1实际消耗的电功率是多少瓦？(结果保 留整数)

  14. 思维点拨：利用用电器的额定电压和额定功率，可以求出思维点拨：利用用电器的额定电压和额定功率，可以求出 额定电流和用电器的电阻；当实际电压或实际电流变化时，用 电器的电阻不变是求用电器的实际功率的突破口．

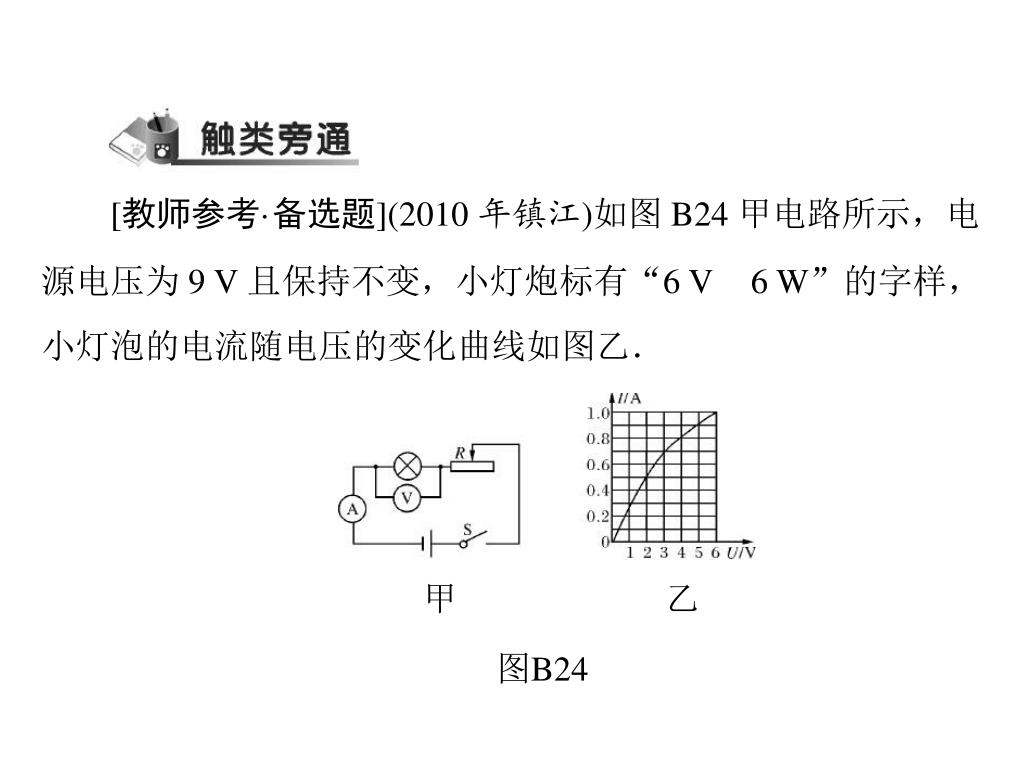

  15. [教师参考·备选题](2010年镇江)如图B24 甲电路所示，电 源电压为 9 V 且保持不变，小灯炮标有“6 V 小灯泡的电流随电压的变化曲线如图乙． 6 W”的字样， 甲 乙 图B24

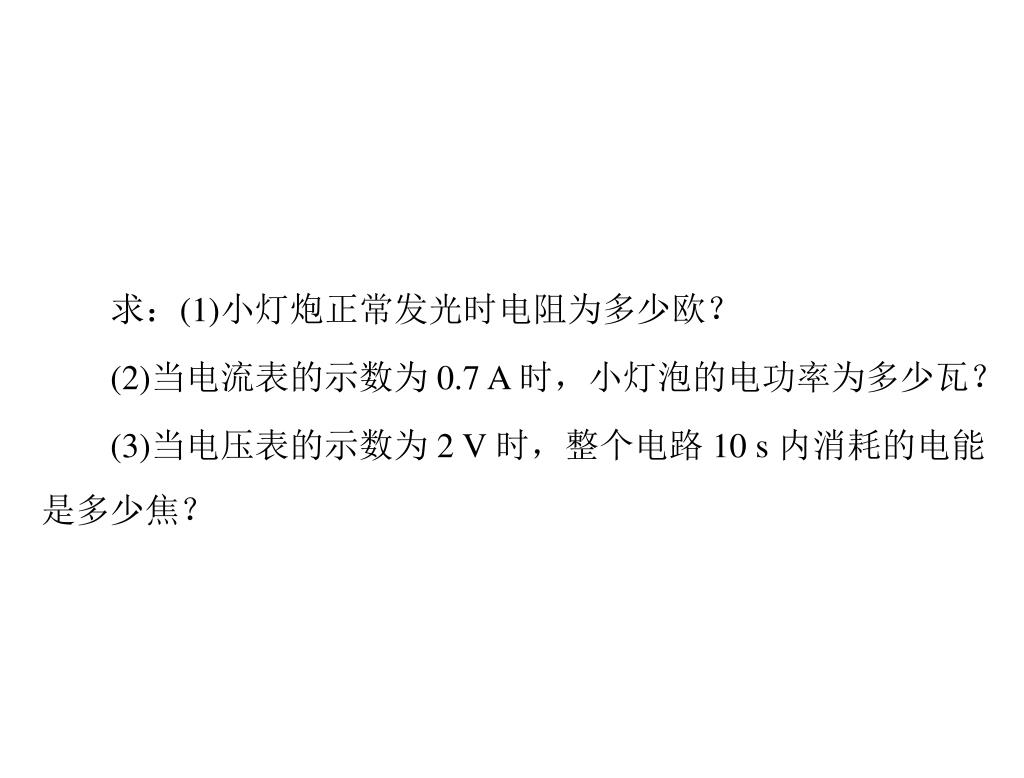

  16. 求：(1)小灯炮正常发光时电阻为多少欧？ (2)当电流表的示数为 0.7 A 时，小灯泡的电功率为多少瓦？ (3)当电压表的示数为 2 V 时，整个电路 10 s 内消耗的电能 是多少焦？

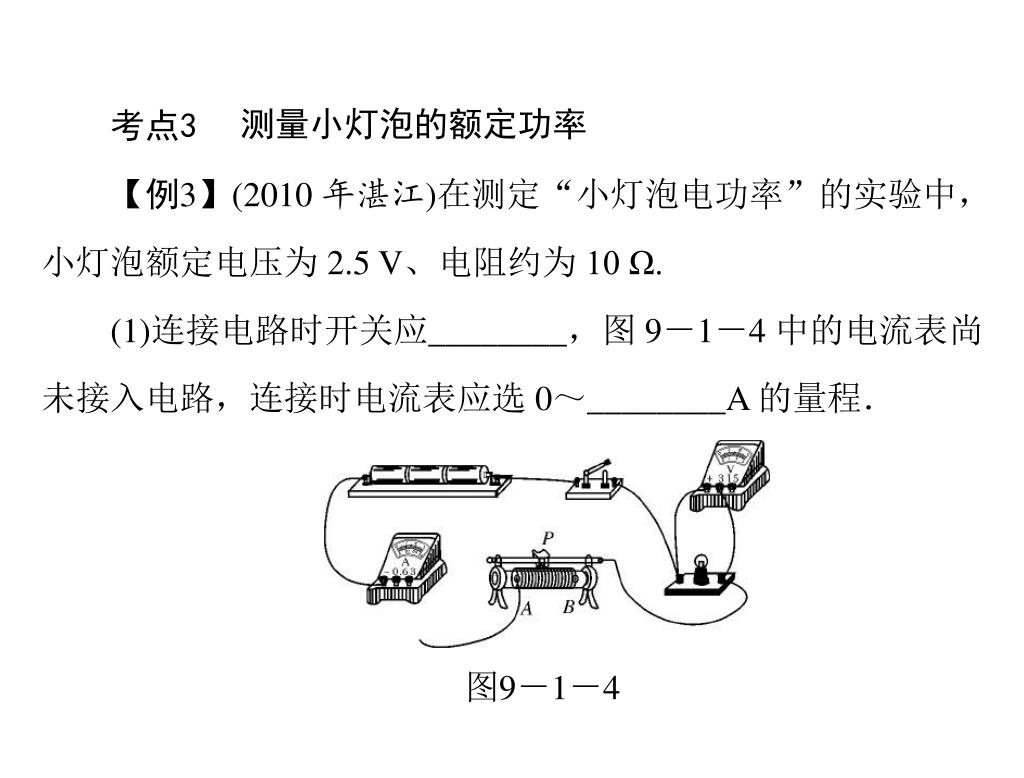

  17. 考点3 测量小灯泡的额定功率 【例3】(2010 年湛江)在测定“小灯泡电功率”的实验中， 小灯泡额定电压为 2.5 V、电阻约为 10 Ω. (1)连接电路时开关应________，图 9－1－4 中的电流表尚 未接入电路，连接时电流表应选 0～________A 的量程． 图9－1－4

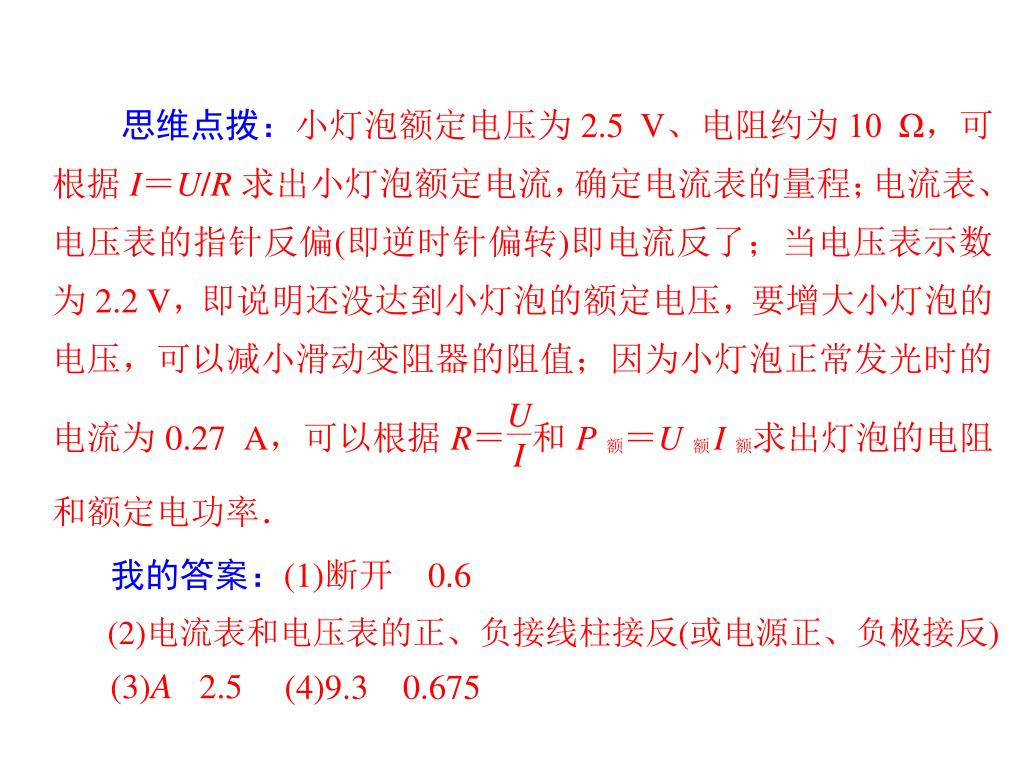

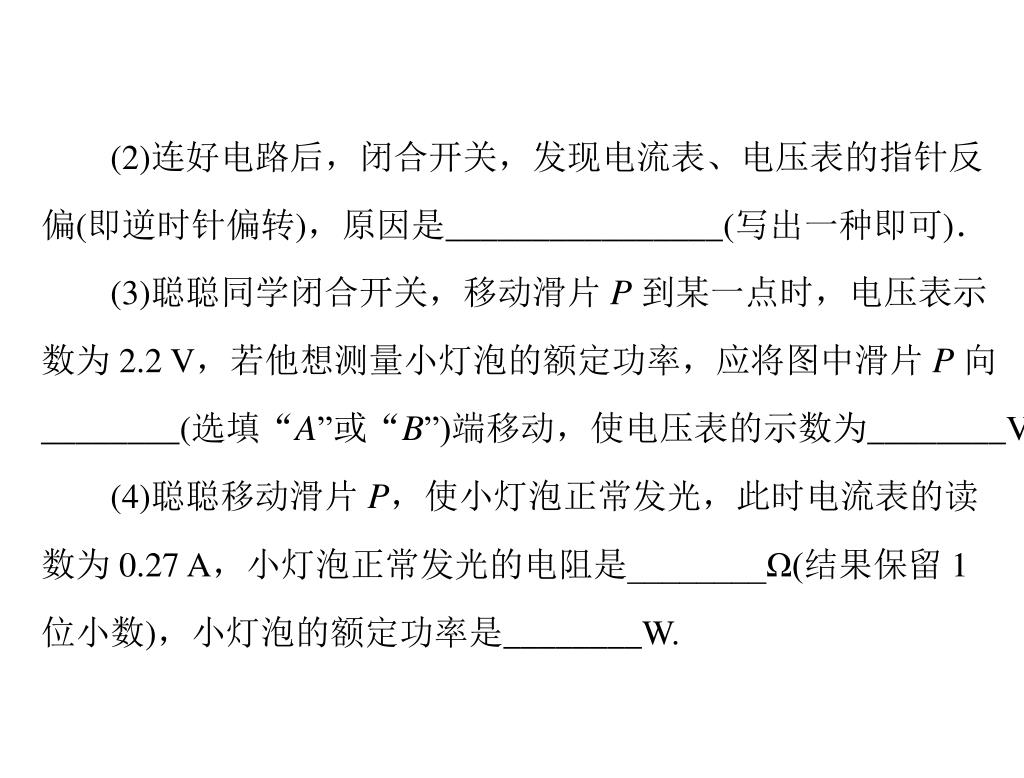

  18. (2)连好电路后，闭合开关，发现电流表、电压表的指针反(2)连好电路后，闭合开关，发现电流表、电压表的指针反 偏(即逆时针偏转)，原因是________________(写出一种即可)． (3)聪聪同学闭合开关，移动滑片 P 到某一点时，电压表示 数为 2.2 V，若他想测量小灯泡的额定功率，应将图中滑片 P 向 ________(选填“A”或“B”)端移动，使电压表的示数为________V. (4)聪聪移动滑片 P，使小灯泡正常发光，此时电流表的读 数为 0.27 A，小灯泡正常发光的电阻是________Ω(结果保留 1 位小数)，小灯泡的额定功率是________W.

  19. 我的答案：(1)断开 0.6 (2)电流表和电压表的正、负接线柱接反(或电源正、负极接反) (3)A 2.5 (4)9.3 0.675

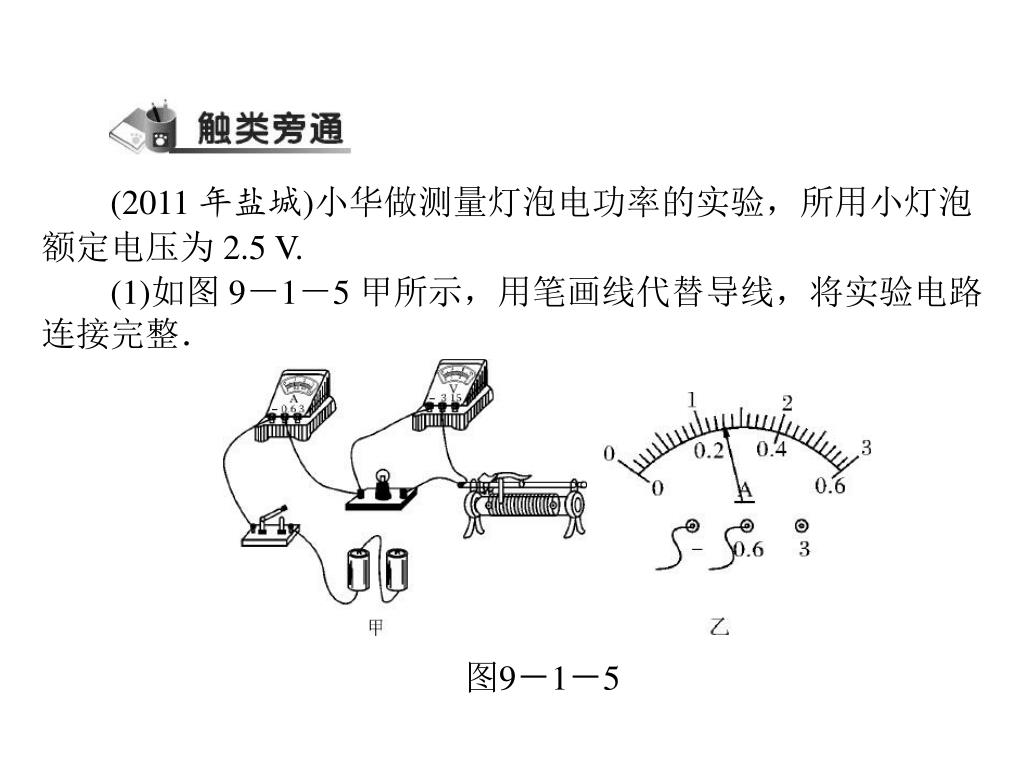

  20. (2011 年盐城)小华做测量灯泡电功率的实验，所用小灯泡 额定电压为 2.5 V. (1)如图 9－1－5 甲所示，用笔画线代替导线，将实验电路 连接完整． 图9－1－5

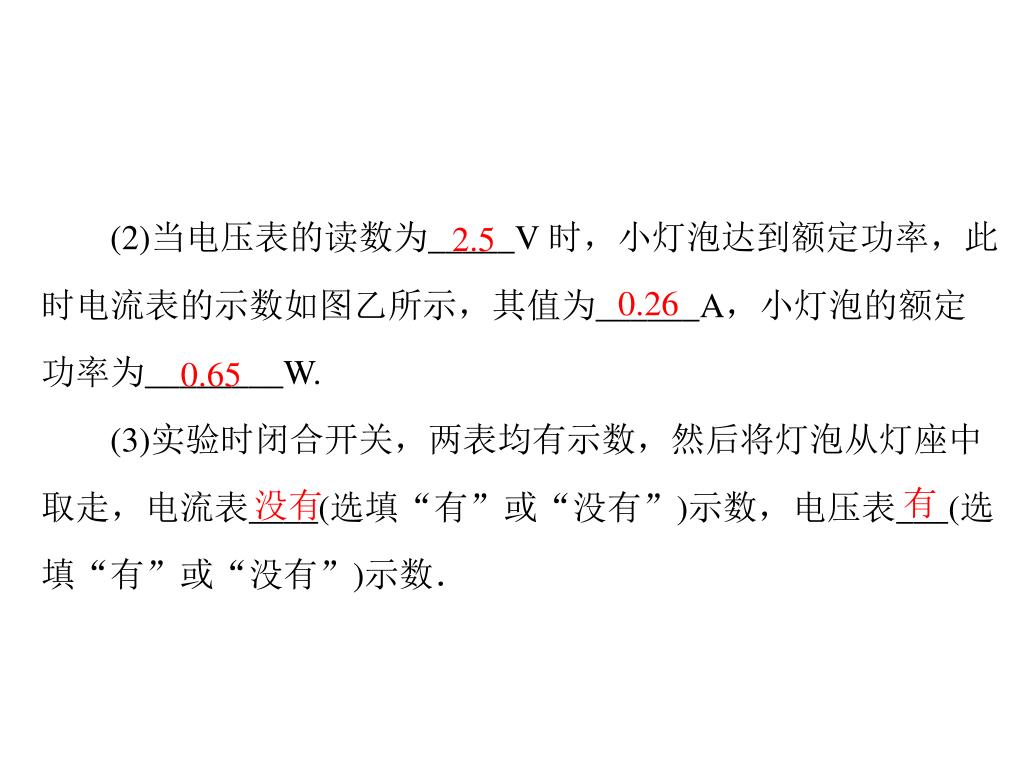

  21. (2)当电压表的读数为_____V 时，小灯泡达到额定功率，此 时电流表的示数如图乙所示，其值为______A，小灯泡的额定 2.5 0.26 功率为________W. 0.65 (3)实验时闭合开关，两表均有示数，然后将灯泡从灯座中 取走，电流表____(选填“有”或“没有”)示数，电压表___(选 有 没有 填“有”或“没有”)示数．

  22. 答案：如图 15 所示． 图15

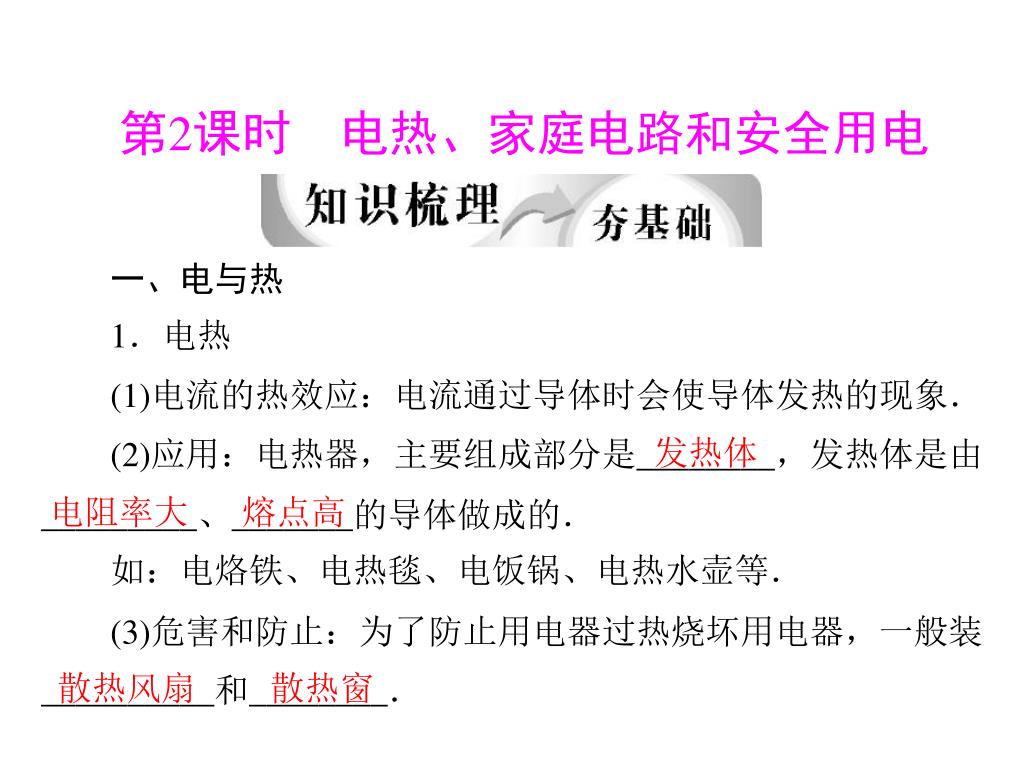

  23. 第2课时　电热、家庭电路和安全用电 一、电与热 1．电热 (1)电流的热效应：电流通过导体时会使导体发热的现象． (2)应用：电热器，主要组成部分是________，发热体是由 发热体 _________、_______的导体做成的． 电阻率大 熔点高 如：电烙铁、电热毯、电饭锅、电热水壶等． (3)危害和防止：为了防止用电器过热烧坏用电器，一般装 __________和________． 散热风扇 散热窗

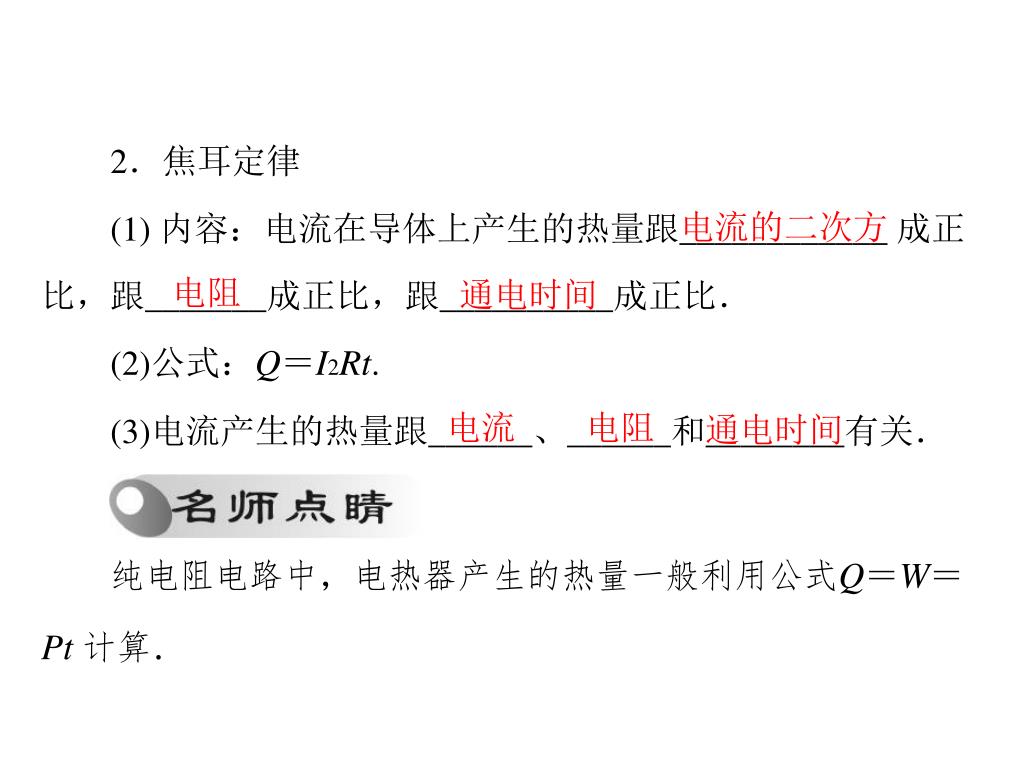

  24. 2．焦耳定律 (1) 内容：电流在导体上产生的热量跟____________ 成正 电流的二次方 电阻 比，跟_______成正比，跟__________成正比． 通电时间 (2)公式：Q＝I2Rt. 电流 电阻 (3)电流产生的热量跟______、______和________有关． 纯电阻电路中，电热器产生的热量一般利用公式Q＝W＝ Pt 计算． 通电时间

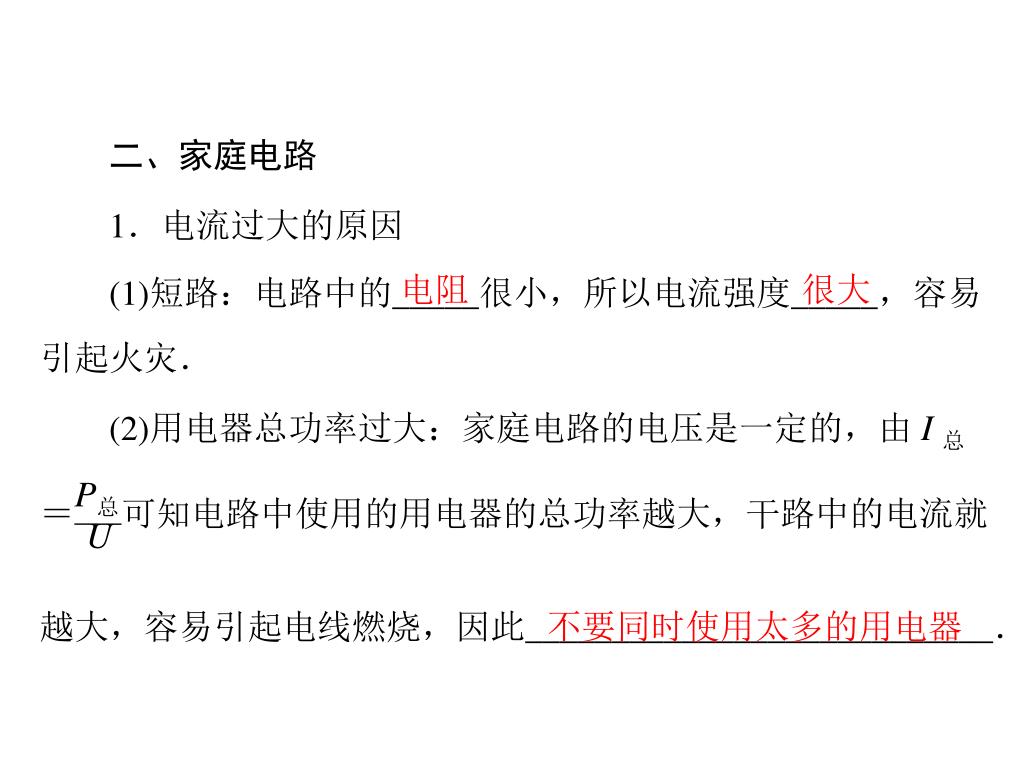

  25. 二、家庭电路 1．电流过大的原因 电阻 很大 (1)短路：电路中的_____很小，所以电流强度_____，容易 引起火灾． (2)用电器总功率过大：家庭电路的电压是一定的，由 I 总 P总 U ＝ 可知电路中使用的用电器的总功率越大，干路中的电流就 不要同时使用太多的用电器 越大，容易引起电线燃烧，因此___________________________．

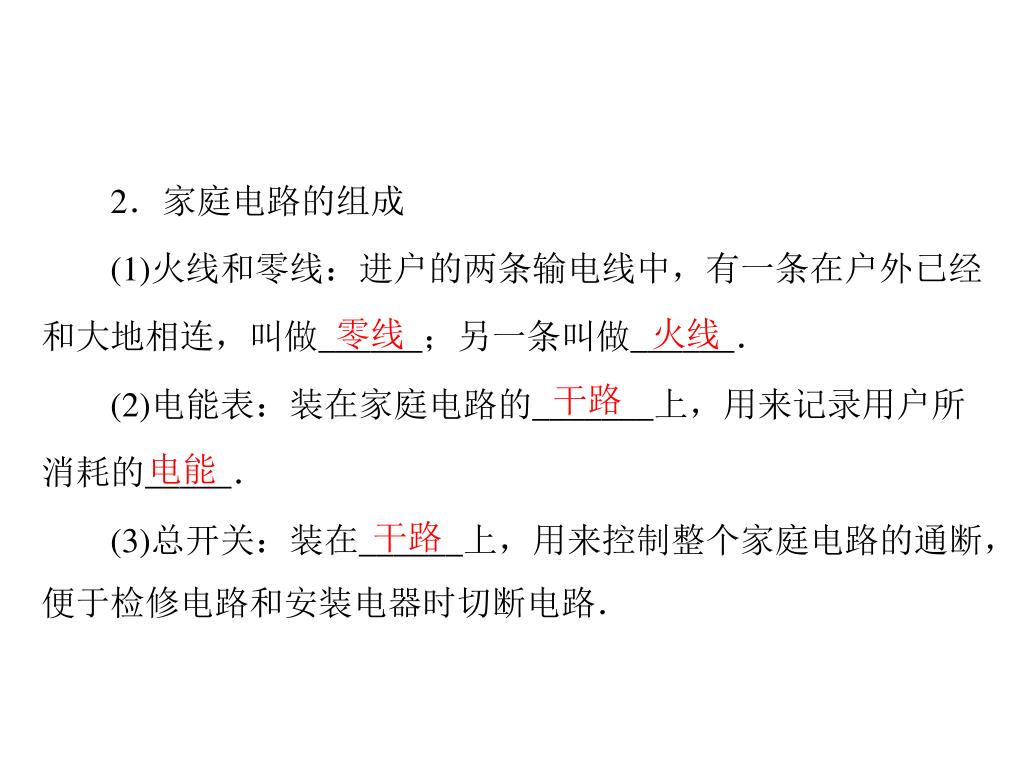

  26. 2．家庭电路的组成 (1)火线和零线：进户的两条输电线中，有一条在户外已经 和大地相连，叫做______；另一条叫做______． (2)电能表：装在家庭电路的_______上，用来记录用户所 消耗的_____． (3)总开关：装在______上，用来控制整个家庭电路的通断， 零线 火线 干路 电能 干路 便于检修电路和安装电器时切断电路．

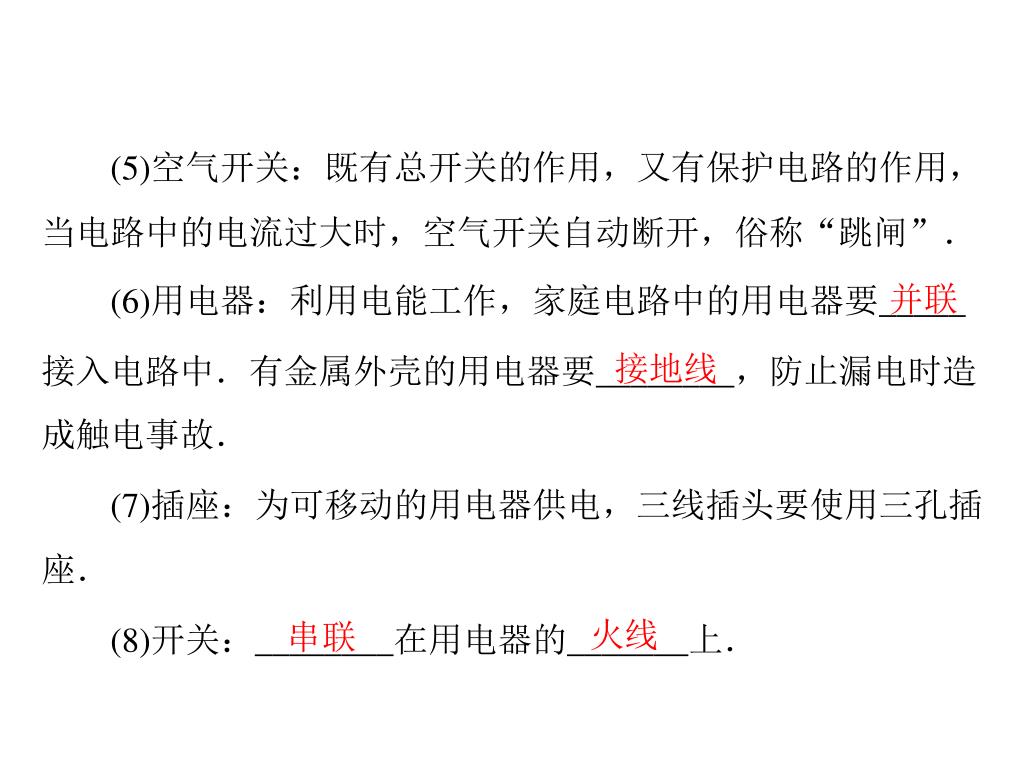

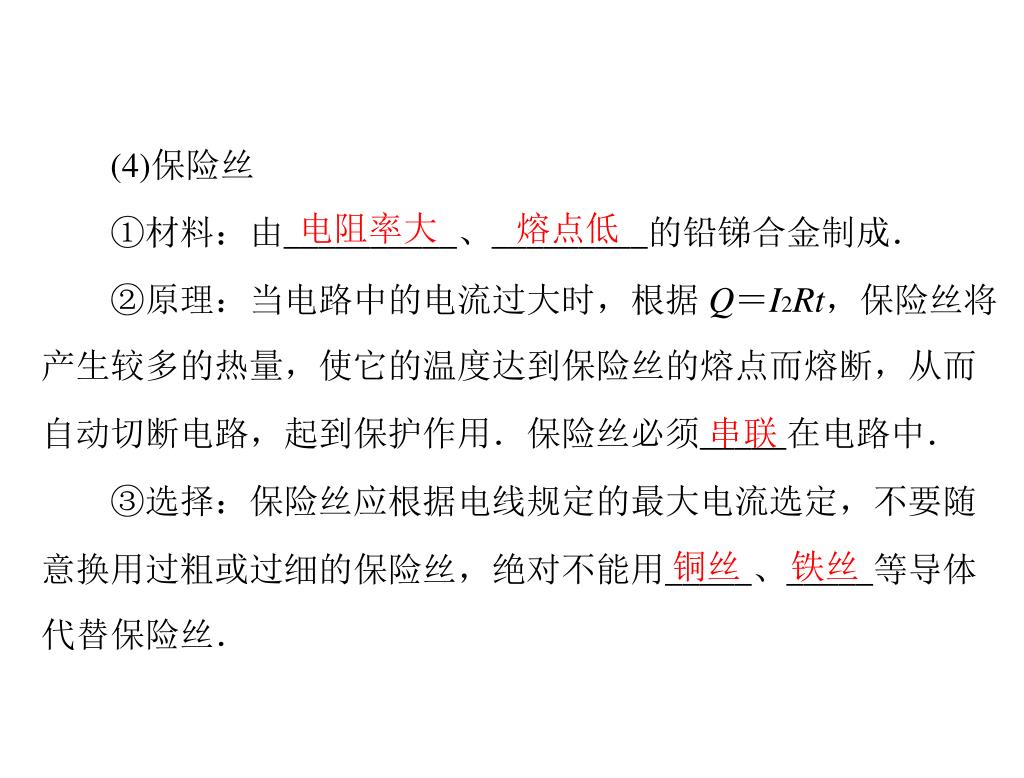

  27. (4)保险丝 电阻率大 熔点低 ①材料：由__________、_________的铅锑合金制成． ②原理：当电路中的电流过大时，根据 Q＝I2Rt，保险丝将 产生较多的热量，使它的温度达到保险丝的熔点而熔断，从而 自动切断电路，起到保护作用．保险丝必须_____在电路中． ③选择：保险丝应根据电线规定的最大电流选定，不要随 意换用过粗或过细的保险丝，绝对不能用_____、_____等导体 串联 铜丝 铁丝 代替保险丝．

  28. (5)空气开关：既有总开关的作用，又有保护电路的作用，(5)空气开关：既有总开关的作用，又有保护电路的作用， 当电路中的电流过大时，空气开关自动断开，俗称“跳闸”． (6)用电器：利用电能工作，家庭电路中的用电器要_____ 接入电路中．有金属外壳的用电器要________，防止漏电时造 并联 接地线 成触电事故． (7)插座：为可移动的用电器供电，三线插头要使用三孔插 座． 火线 (8)开关：________在用电器的_______上． 串联

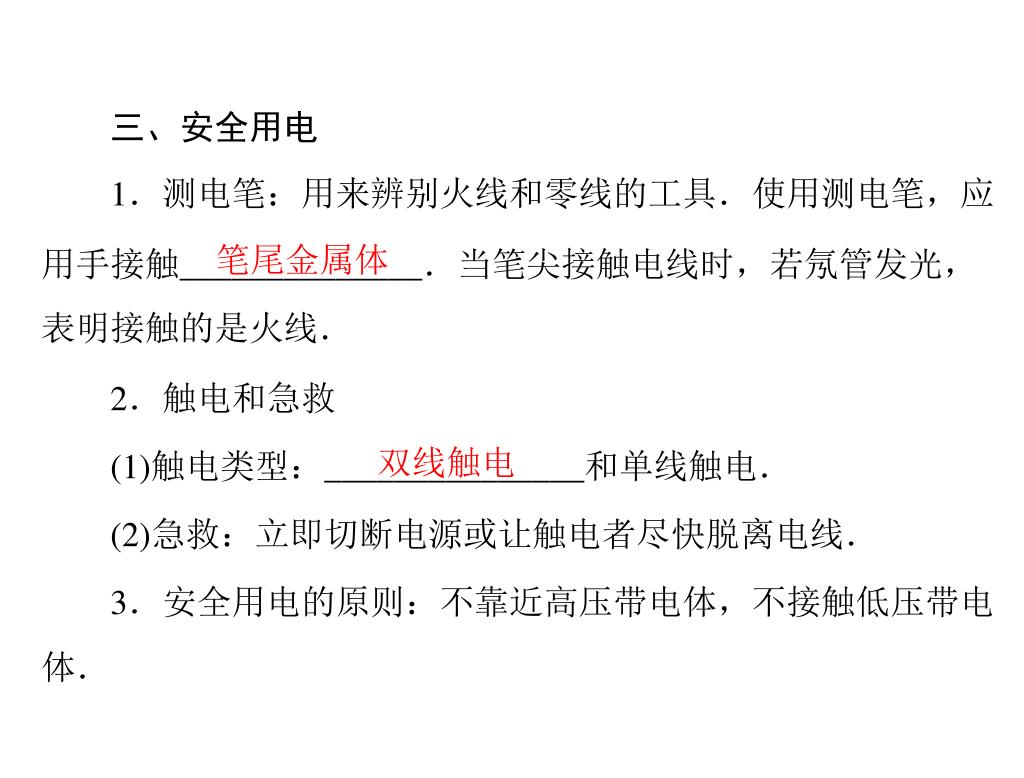

  29. 三、安全用电 1．测电笔：用来辨别火线和零线的工具．使用测电笔，应 用手接触______________．当笔尖接触电线时，若氖管发光， 笔尾金属体 表明接触的是火线． 2．触电和急救 (1)触电类型：_______________和单线触电． (2)急救：立即切断电源或让触电者尽快脱离电线． 3．安全用电的原则：不靠近高压带电体，不接触低压带电 体． 双线触电

  30. 考点1 电热的利用和危害 【例1】(2010年恩施)将规格都是“220 V 100 W”的一 台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通 电时间相同，下列有关说法中，错误的是( A．三个电器产生的热量一样多 B．电流通过三个电器做功一样多 C．三个电器消耗的电能一样多 D．电烙铁产生的热量最多 )

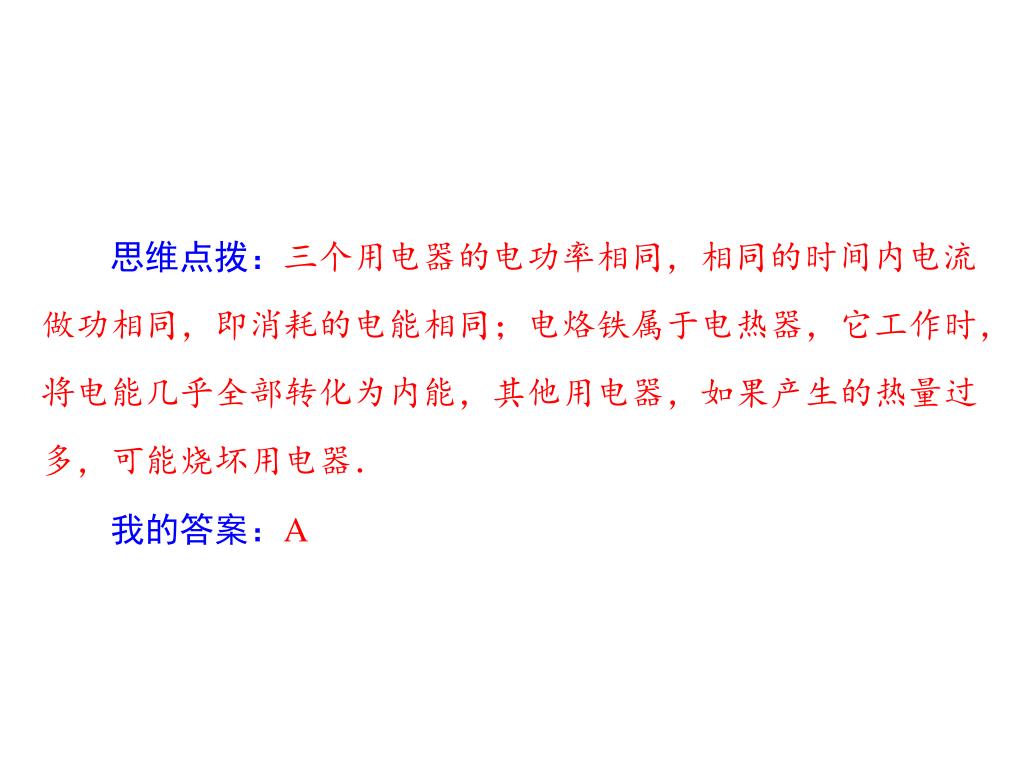

  31. 思维点拨：三个用电器的电功率相同，相同的时间内电流思维点拨：三个用电器的电功率相同，相同的时间内电流 做功相同，即消耗的电能相同；电烙铁属于电热器，它工作时， 将电能几乎全部转化为内能，其他用电器，如果产生的热量过 多，可能烧坏用电器． 我的答案：A

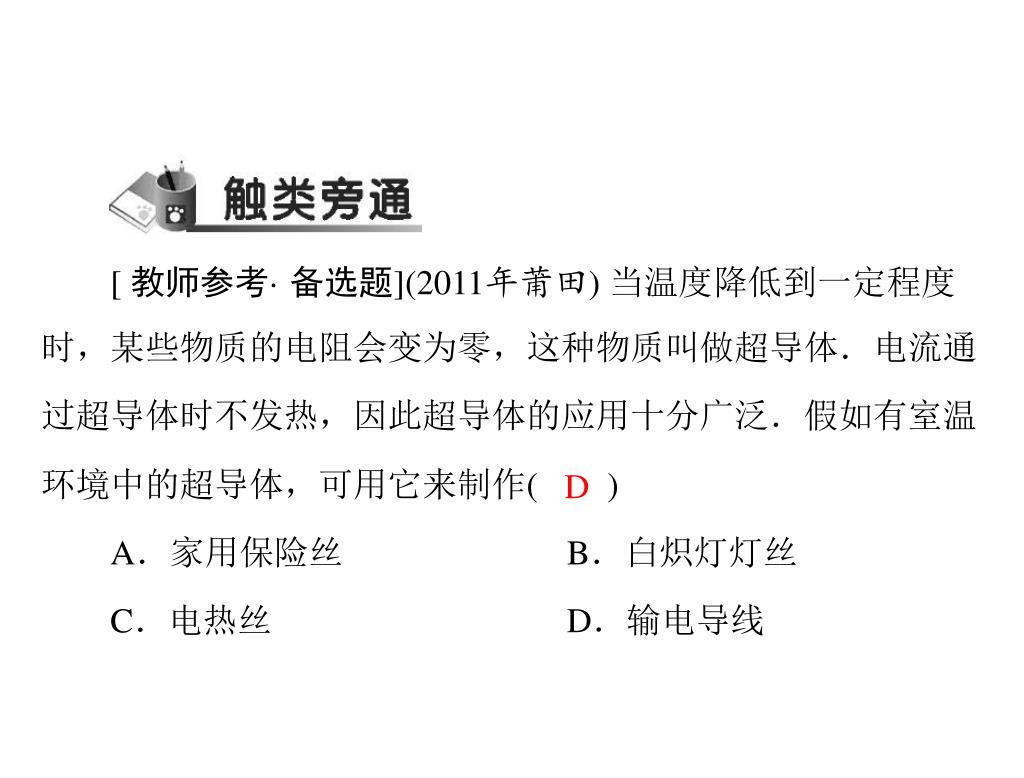

  32. [ 教师参考· 备选题](2011年莆田) 当温度降低到一定程度 时，某些物质的电阻会变为零，这种物质叫做超导体．电流通 过超导体时不发热，因此超导体的应用十分广泛．假如有室温 环境中的超导体，可用它来制作( A．家用保险丝 C．电热丝 ) B．白炽灯灯丝 D．输电导线 D

  33. 考点2 焦耳定律 【例2】CFXB型“220 V 1 100 W”电饭煲的原理图如图 9－2－1 所示，它有高温烧煮和焖饭、保温两挡，通过单刀双 掷开关 S 进行调节，R0为电热丝．当开关 S 接高温烧煮挡时， 电路的功率为 1 100 W，当开关S 接焖饭、保温挡时，电路的 总功率为 22 W. 图9－2－1

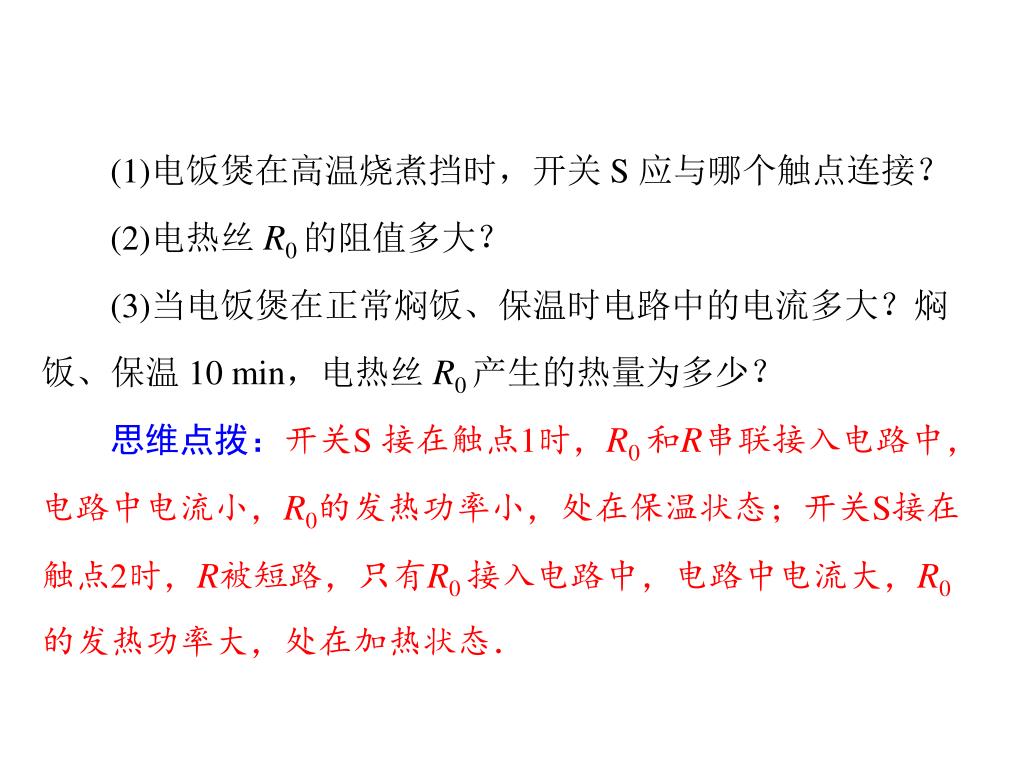

  34. (1)电饭煲在高温烧煮挡时，开关 S 应与哪个触点连接？ (2)电热丝 R0的阻值多大？ (3)当电饭煲在正常焖饭、保温时电路中的电流多大？焖 饭、保温 10 min，电热丝 R0产生的热量为多少？ 思维点拨：开关S 接在触点1时，R0和R串联接入电路中， 电路中电流小，R0的发热功率小，处在保温状态；开关S接在 触点2时，R被短路，只有R0接入电路中，电路中电流大，R0 的发热功率大，处在加热状态．

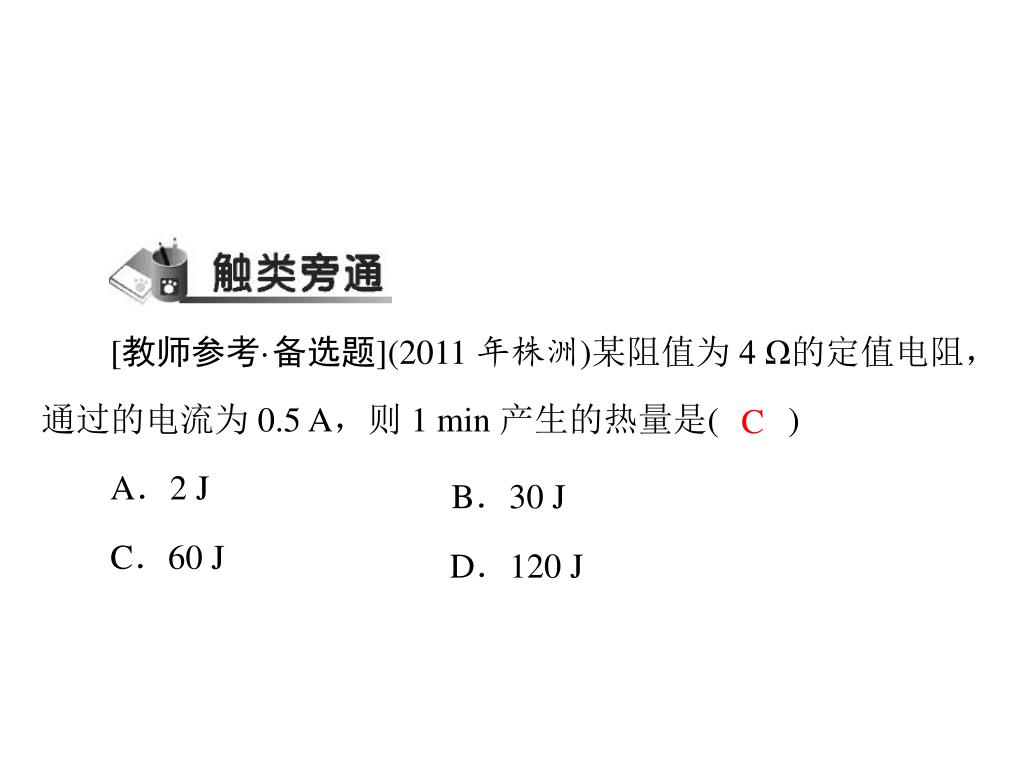

  35. [教师参考·备选题](2011年株洲)某阻值为4 Ω的定值电阻， 通过的电流为 0.5 A，则 1 min 产生的热量是( A．2 J B．30 J C．60 J D．120 J ) C

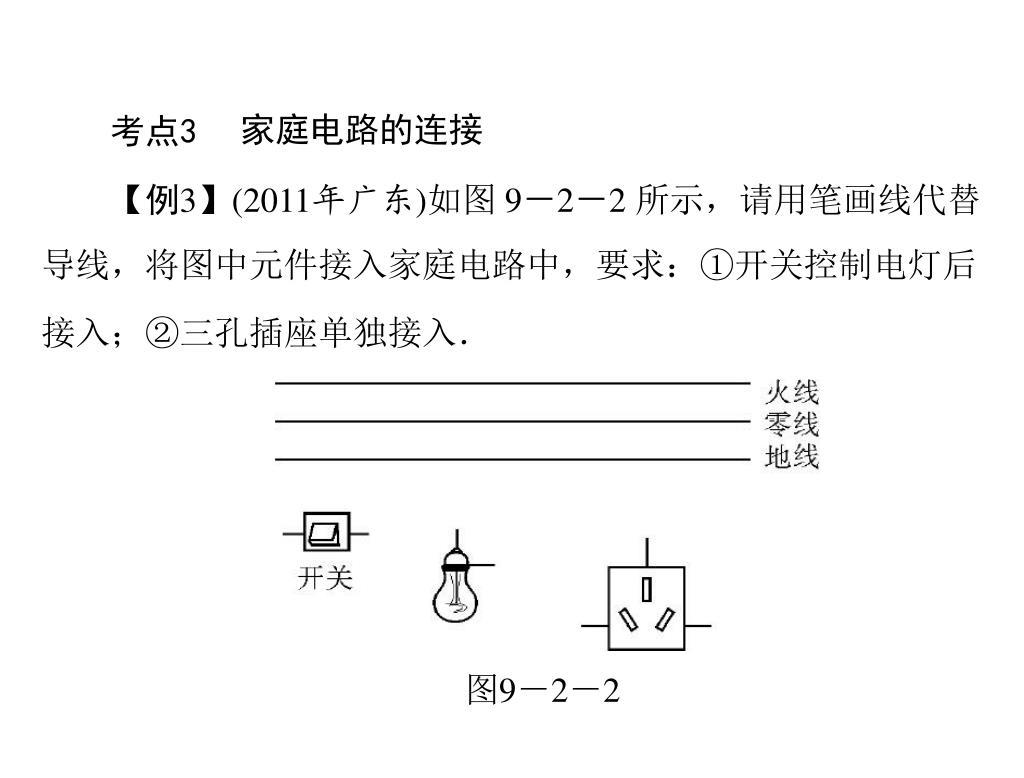

  36. 考点3 家庭电路的连接 【例3】(2011年广东)如图9－2－2 所示，请用笔画线代替 导线，将图中元件接入家庭电路中，要求：①开关控制电灯后 接入；②三孔插座单独接入． 图9－2－2

  37. 思维点拨：控制电灯的开关要与电灯串联，开关要接在火思维点拨：控制电灯的开关要与电灯串联，开关要接在火 线上，电灯的螺旋套应接在零线上；三孔插座应满足“左零右 火上地”，即左孔接零线，右孔接火线，上方的孔接地线． 我的答案：如图 16 所示． 图16

  38. [教师参考·备选题](2011年广安)如图B25 所示，请将下列 元件连接成符合安全用电要求的家庭电路． 图B25

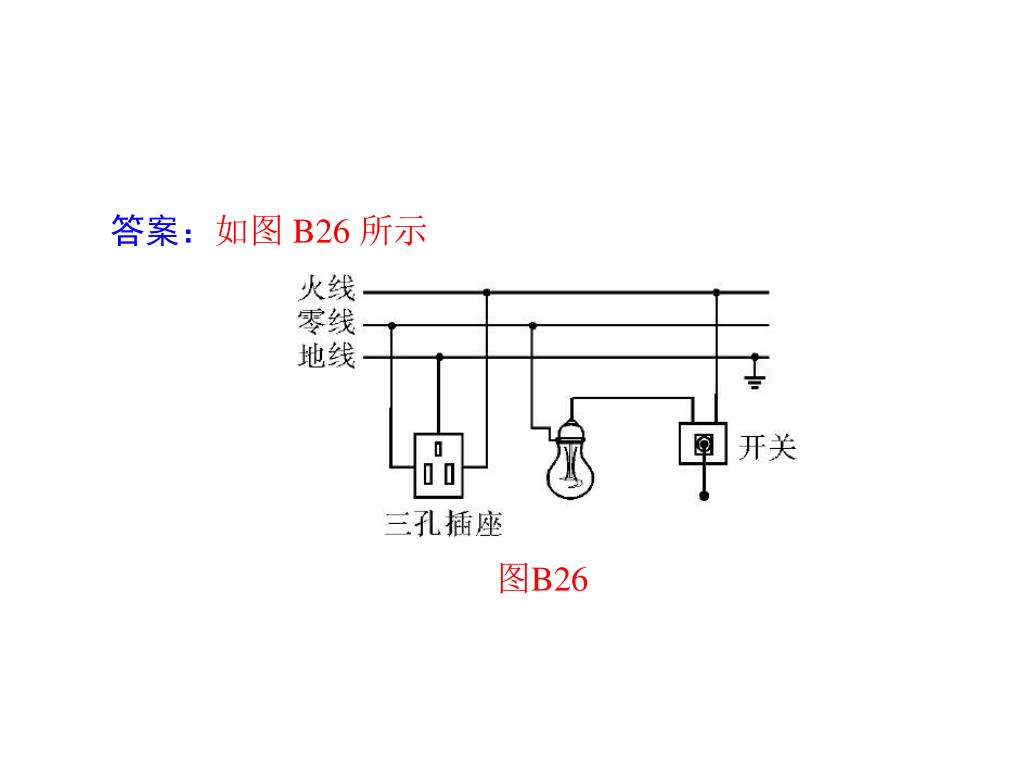

  39. 答案：如图 B26 所示 图B26

  40. 考点4 安全用电 【例4】(2011年威海)关于家庭电路与安全用电，下列做法 中正确的是( ) A．家庭电路中的地线可以不接地 B．发现有人触电后，应立即用手把触电人拉离电线 C．保险丝被烧断后，可用铜丝代替保险丝接入电路 D．发现家用电器或电线失火时，必须先切断电源后再救火

  41. 思维点拨：用电器接地线可以防止漏电时造成触电事故；思维点拨：用电器接地线可以防止漏电时造成触电事故； 发现有人触电时，应先切断电源，避免接触电线导致自己也触 电；铜丝的电阻率小、熔点高，电流过大时，不能自动熔断， 起不到保护电路的作用． 我的答案：D

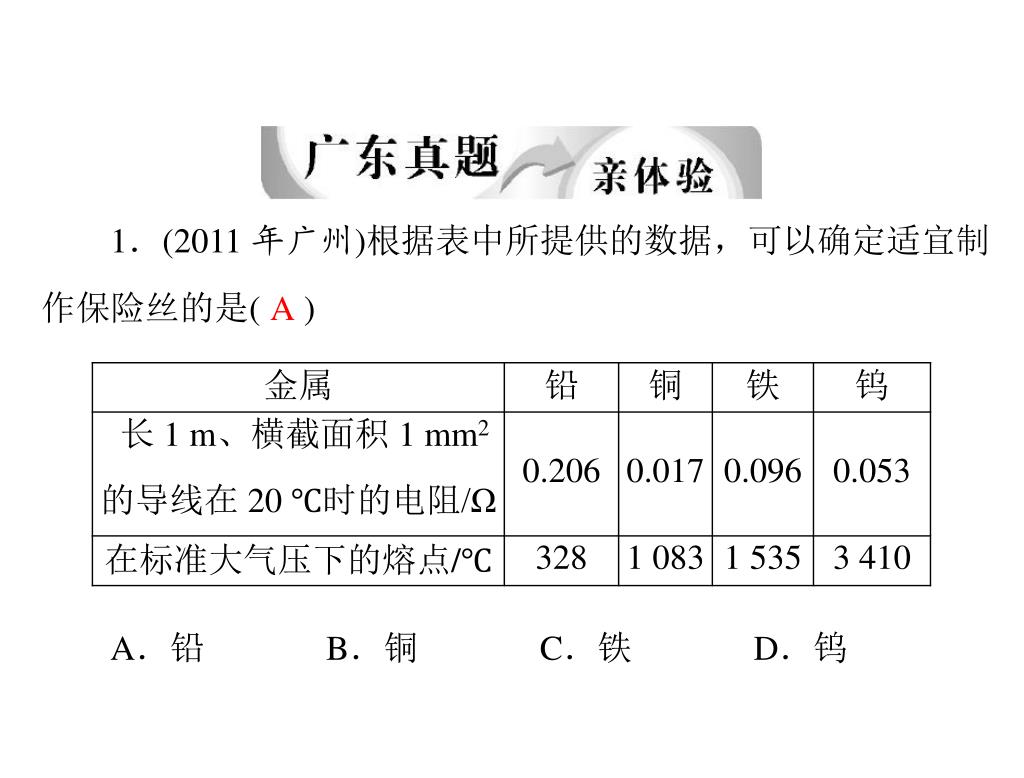

  42. 1．(2011 年广州)根据表中所提供的数据，可以确定适宜制 作保险丝的是( ) A A．铅 B．铜 C．铁 D．钨

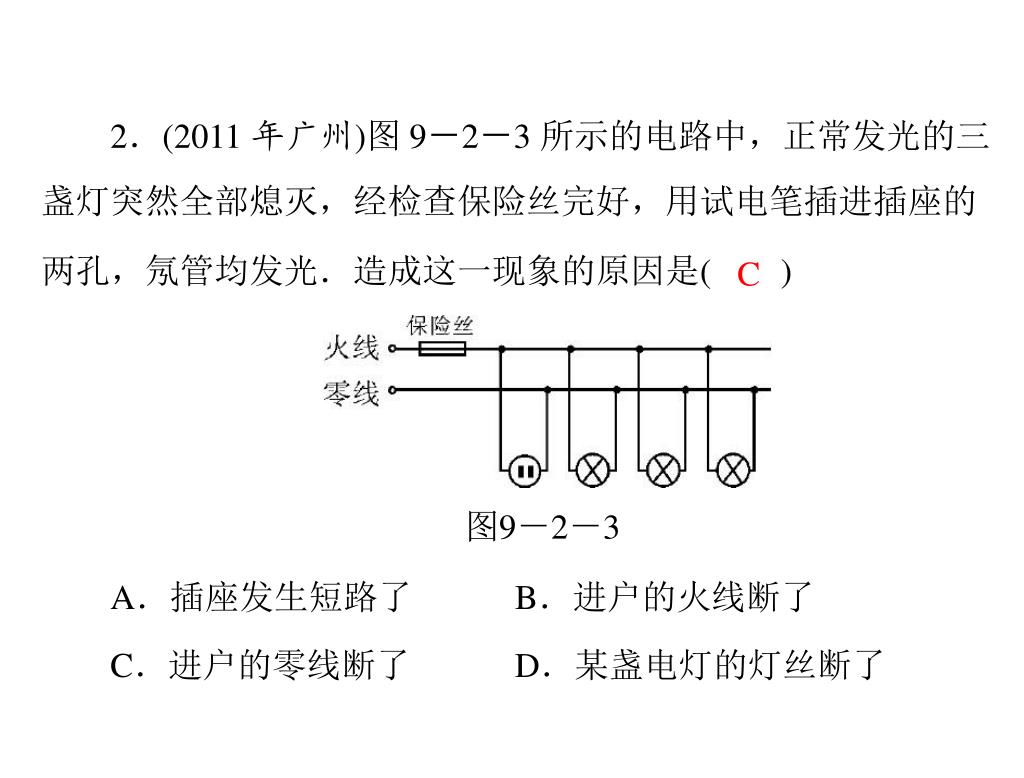

  43. 2．(2011 年广州)图9－2－3所示的电路中，正常发光的三 盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的 两孔，氖管均发光．造成这一现象的原因是( 图9－2－3 ) C A．插座发生短路了 C．进户的零线断了 B．进户的火线断了 D．某盏电灯的灯丝断了

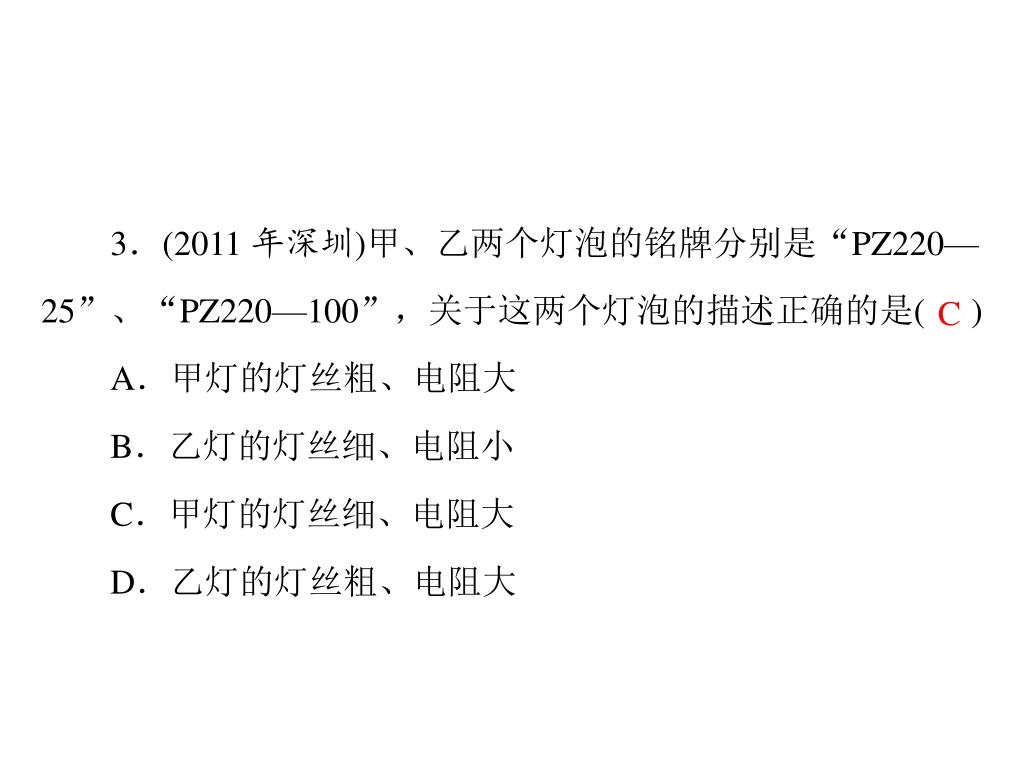

  44. 3．(2011 年深圳)甲、乙两个灯泡的铭牌分别是“PZ220— 25”、“PZ220—100”，关于这两个灯泡的描述正确的是( ) C A．甲灯的灯丝粗、电阻大 B．乙灯的灯丝细、电阻小 C．甲灯的灯丝细、电阻大 D．乙灯的灯丝粗、电阻大
