Programma

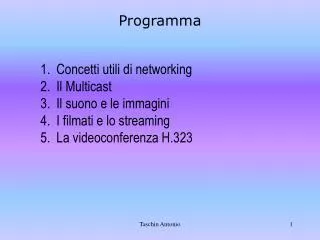

1. Programma • Concetti utili di networking • Il Multicast • Il suono e le immagini • I filmati e lo streaming • La videoconferenza H.323 Taschin Antonio

2. Networking • Indirizzi IP  32 bit • Indirizzi Ethernet  48 bit Router • Inoltra solo dove è necessario • velocità non viene condivisa Switch Hub • Inoltra su tutte le porte • velocità viene condivisa • 10Mbps e 100Mbps Taschin Antonio

3. Cos’è il Multicast? • Tante connessioni separate • quante sono le richieste • Utilizzare il broadcast La tecnologia multicast, è un processo che trasmette le informazioni da una sorgente a più destinazioni con un unico flusso di dati, invece di usarne molteplici. Taschin Antonio

4. Scenari di applicazione • Necessità differenti • affidabilità dei dati • ritardo di consegna • Videoconferenze, video on demand • Quotazioni in borsa, distribuzione di listini e cataloghi in tempo reale • Training, teledidattica • Distribuzione di software • Possibilità di sfruttare Internet per trasmissioni di tipo televisivo Taschin Antonio

5. I gruppi Insieme di zero o più host identificato da un singolo indirizzo IP di classe D 224.0.0.0 – 239.255.255.255 Non è Statico ma Dinamico • Associarsi (join) • Abbandonare (leave) Taschin Antonio

6. Internet Group Management Protocol (IGMP) • IGMPv1  obsoleto • IGMPv2  in uso • IGMPv3  bozza • Membership Query 224.0.0.1 ALL-SYSTEMS.MCAST.NET • Membership Report • Leave Group 224.0.0.2 ALL-ROUTERS.MCAST.NET Taschin Antonio

7. Ethernet Multicast L’indirizzo Ethernet viene riconosciuto dalla prima cifra esadecimale Esempio: AB-CD-EF-10-20-30 Indirizzo IP 32 bit Indirizzo Ethernet 48 bit RFC1112  01-00-5E-00-00 più gruppi Multicast possono essere mappati con lo stesso indirizzo Ethernet • 32 bit totali • 4 fissi • 23 caratterizzano l’indirizzo Taschin Antonio

8. MBone rete virtuale sperimentale di router multicast, costruita sopra la struttura standard di Internet • mrouted  protocollo di routing DVMRP • Tunnel Taschin Antonio

9. Le applicazioni in MBone Sessione Trasmissione di dati in MBone • Session Announcement Protocol • Session Description Protocol • Session Initiation Protocol La distribuzione dei dati La sorgente può non unirsi al gruppo Non ha bisogno di sapere chi sono e dove si trovano i ricevitori • Time to live (TTL)  i pacchetti non vengono trasmessi oltre il valore specificato • i protocolli di routing creano un albero di distribuzione ottimizzato Taschin Antonio

10. Protocolli di routing Taschin Antonio

11. Multicast Geografico • MSDP • Multicast Source Discovery Protocol • MBGP • Multicast Border Gateway Protocol Taschin Antonio

12. Esempi Taschin Antonio

13. Esempi Taschin Antonio

14. Il suono • Da 16 Hz a 20KHz • È un segnale continuo quindi analogico • Il campionamento • La quantizzazione CD Audio  44125 Hz cioè 44125 intervalli al secondo Taschin Antonio

15. Un esempio • Memorizzare il parlato con campionamento a 8 bit e con una frequenza di 6000 Hz per un minuto è necessario • 60000 x 60 x 8 bit = 360 Kbyte circa • per una canzone con campionamento a 16 bit e con una frequenza di 50000 Hz per un minuto è necessario • 60 x 50000 x 2 byte = 12 MB. Taschin Antonio

16. Formati Audio • Real Audio • QuickTime • Microsoft Wave [estensione: WAV] • MPEG Audio [estensione: MP3] • Audio Interchange[estensione: AIF/AIFF] • Microsoft NetShow [estensione: ASF] • Yamaha SoundVQ [estensione: VQF] Taschin Antonio

17. Le Immagini • insieme continuo di luce e colore • Vettoriali • Formule matematiche e forme geometriche • Max qualità • Bitmap • Con perdita di qualità • Senza perdita di qualità • Compressi • Non compressi Taschin Antonio

18. Formati Grafici • Targa [estensione: TGA] • TIFF [estensione: TIF] • CompuServe [estensione: GIF] • JPEG [estensione: JPG] • PC Paintbrush [estensione: PCX] • Windows Bitmap [estensione: BMP] • PNG [estensione: PNG] • Non supportato dai browser Taschin Antonio

19. Digital Video • Perché è necessario comprimere un filmato digitale? • 720 x 576 x 8 x 3 x 25 = 30MBs • 720x 576 pixel (PAL) • 8 x 3 Quantizzazione a 8 bit per ciascuno dei tre colori • 25 fps • film 2 ore  104GB Taschin Antonio

20. Due concetti base: luminanza e crominanza • RGB  pc • CMYK  stampe • YUV  tv • Luminanza • Intensità luminosa di un punto dell’immagine (Y) • Crominanza • U e V. Sono i canali che trasportano i colori. Detti anche R-Y e B-Y. Taschin Antonio

21. Formati televisivi • NTSC • 525 righe 30 fps • PAL • 625 righe 25 fps interlacciati • SECAM • 625 righe a 25 fps Taschin Antonio

22. Formati video analogici • VHS / VHSC • Standard più diffuso e meno qualitativo • Video 8 • Sony  leggermente migliore del VHS • S-VHS S-VHSC • Migliora la qualità e la risoluzione del VHS • Video 8Hi • Migliore come qualità a livello consumer • Betacam • Il più usato per il broadcast. Eccellente qualità Taschin Antonio

23. Il segnale • Composito (YC) • Tutte le informazioni vengono raggruppate in un singolo segnale • S-Video • 5 fili • RGB • Trasporta il segnale in termini di porzione di 3 colori Taschin Antonio

24. Formati video digitali • MS Video for Windows [estensione: AVI] • Apple Quick Time for Windows [estensione: MOV] • Formato DV • Adobe Filmstrip [estensione: FLM] • Autodesk Animation [estensione: FLI/FLC ] • RealMedia Audio/Video [estensione: RA/RM/RAM] • Microsoft NetShow [estensione: ASF] Taschin Antonio

25. Taschin Antonio

26. Streaming • 500KB a 6KBs  oltre 90 s • Notevole quantità di banda • +qualità  + banda • Notevole tempo per scaricare • Le tecniche di "streaming" permettono di ridurre questo tempo ad un piccolo ritardo iniziale, senza richiedere alcuno spazio sul disco locale: il file richiesto viene infatti visualizzato al momento, senza un preventivo download. Taschin Antonio

27. Streaming • Real time • Radio • Tv • non esiste un vero e proprio file ma piuttosto un flusso continuo (uno stream) di bit Taschin Antonio

28. Cosa serve • Una sorgente • File • Telecamera/tv/videoregistratore • Un encoder • PC • Streamfactory/Stream Genie • Un server • Un player Taschin Antonio

29. Le offerte • Real Networks • RealPlayer • RealProducer • RealServer • Microsoft (WMT) • WindowsMediaPlayer • WindowsMediaEncoder • WindowsMediaServer • Apple • QuickTimeStreaming Server • Darwin OpenSource Taschin Antonio

30. I protocolli • TCP • UDP • RTP (Real-Time Protocol) • IETF • Derivazione dell’UDP • RTCP (Real Time Control Protocol) • RTSP (RealTime Streaming Protocol) • Real Networks Taschin Antonio

31. I protocolli • MMS (Microsoft Media Server) • Microsoft • MMSU/MMST • MSBD (Media Stream Broadcast Ditribution) • HTTP • Più lento • Trasparente ai firewall Taschin Antonio

32. Taschin Antonio

33. Videoconferenza è un metodo di comunicazione on-line che permette a due o più persone dislocate in luoghi diversi di comunicare tramite audio e video, permettendo nel contempo lo scambio di documenti in formato elettronico. Taschin Antonio

34. Vis-a-vis Organizzazione accurata Preparare i documenti per tutti in anticipo (stampare, rilegare, ecc) Tempo di lavoro e tempo libero si possono intrecciare Costi non trascurabili per lo spostamento Videoconferenza Organizzazione semplificata Non è necessario pianificare viaggi né contenuti Doppia funzionalità del computer: Centro di informazioni Mezzo di comunicazione Riunioni Taschin Antonio

35. ISDN Rete telefonica digitale Disponibile entro l’anno in tutte le sedi accademiche Banda assicurata Qualità limitata dalla disponibilità di borchie Rete IP Rete Accademica Nazionale (GARR) Link di Venezia saturo (4Mbps) Problemi di banda a causa congestioni riscontra ‘congelamenti’ e degradazione del video e perdita di porzioni dell’audio. Standard H323 Tipi di videoconferenza Taschin Antonio

36. H.323 • Fornisce la base per l’implementazione di comunicazioni multimediali (audio/video/dati) su reti IP • Definisce i metodi di controllo delle chiamate • Gestisce la banda • Gestisce l’interfacciamento con altre tecnologie di rete (es. ISDN) Taschin Antonio

37. H.323 • Nello standard vengono identificati i seguenti componenti: • Terminali • Gateway • Gatekeeper • MCU Taschin Antonio

38. Terminali sono i punti finali di un collegamento multimediale. MCU Fornisce il supporto di inoltro a conferenze con tre o più terminali Sia hardware che software Apparati H323 Taschin Antonio

39. Altri apparati • Gateway • Elementi che si frappongono nella comunicazione tra 2 terminali. • Interfacciano i sistemi di videoconferenza che non sono aderenti allo standard H.323 (es. ISDN H.320) • Comunicazione verso terminali sulla rete telefonica pubblica (PSTN) • Comunicazione verso apparati telefonici standard o centralini (PABX) Taschin Antonio

40. Gatekeeper • È la componente che gestisce TUTTI gli apparati H.323 che operano nella zona di competenza. • Gestisce la politica sull’uso della LAN e della banda Taschin Antonio

41. Hardware e software • Qualsiasi PC o MAC attualmente in vendita • Sistema Operativo: Windows98 o superiori oppure Macinthosh • Linux in fase di sperimentazione con OpenH323 Taschin Antonio

42. WebCam • Economiche • Facili da installare e da usare • Si interfacciano benissimo con: • Microsoft NetMeeting • CUSeeMe Taschin Antonio

43. Desktop VideoConference (DTVC) • Kit con scheda dedicata e telecamera • Apparato costoso • Software proprietario • L’installazione e la configurazione richiedono una certa esperienza • Possono supportare sia ISDN che IP Taschin Antonio

44. Set-Top-Box • Non necessitano di PC • Si collegano ad una TV • Supportano sia ISDN che IP • Le versioni più evolute incorporano una MCU • Apparati molto costosi • Buon investimento Taschin Antonio

45. Group Conferencing System • Dispositivi costosissimi per sale riunioni • Includono schermo di alta qualità • Sia ISDN che IP Taschin Antonio

46. Videoconferenza punto-punto • Webcam • DTVC • Set-top-box • Group Conf. System IP o ISDN Utente 1 • Netmeeting • CUSeeMe • software proprietario Utente 2 Taschin Antonio

47. Multi videoconferenza ISDN H.320 Sito X H.323 Sito Y H.323 Bologna H.323/H.320 Gateway IP Network MCU CINECA H.323 Roma Taschin Antonio

48. Architettura del Sistema MCU Sede Remota Sede Remota LAN CISCO Gatekeeper Taschin Antonio

49. Telericevimento Sito Periferico LAN Terminale Studente CISCO Gatekeeper Terminale docente Taschin Antonio

50. Videoconferenza • 2 persone • Netmeeting • CUSeeMe • 3 o più persone • Standard H.323 • MBone Taschin Antonio
