Presentation Transcript

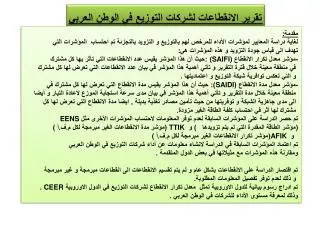

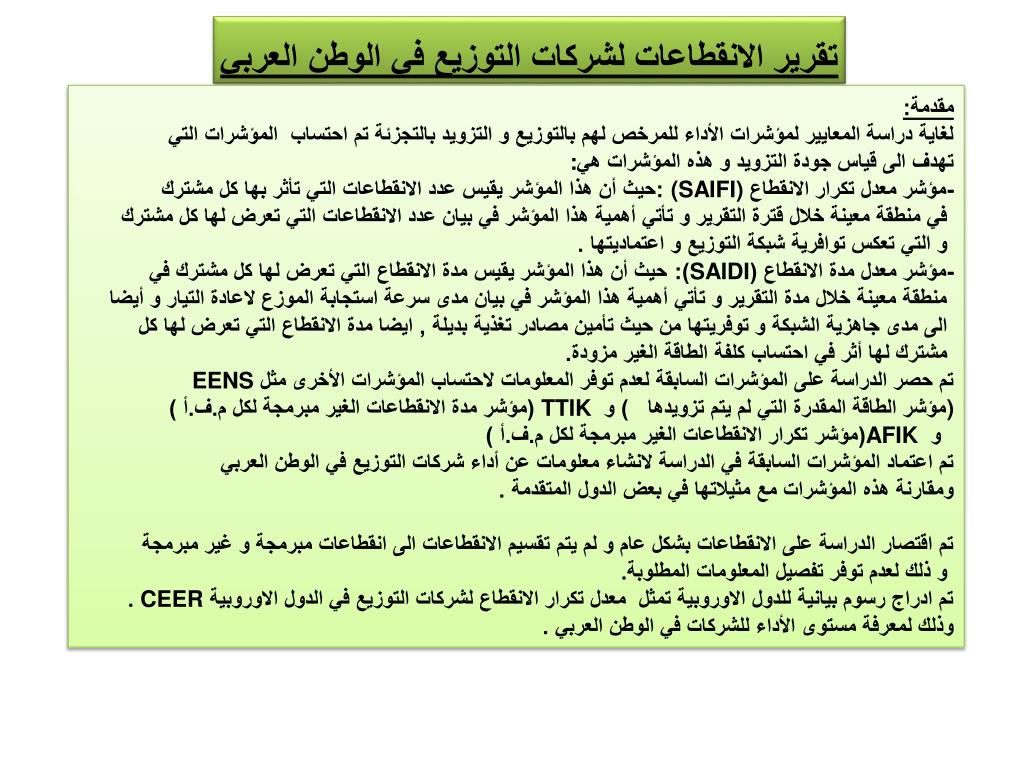

تقرير الانقطاعات لشركات التوزيع في الوطن العربي

مقدمة:

لغاية دراسة المعايير لمؤشرات الأداء للمرخص لهم بالتوزيع و التزويد بالتجزئة تم احتساب المؤشرات التي

تهدف الى قياس جودة التزويد و هذه المؤشرات هي:

-مؤشر معدل تكرار الانقطاع (SAIFI) :حيث أن هذا المؤشر يقيس عدد الانقطاعات التي تأثر بها كل مشترك

في منطقة معينة خلال قترة التقرير و تأتي أهمية هذا المؤشر في بيان عدد الانقطاعات التي تعرض لها كل مشترك

و التي تعكس توافرية شبكة التوزيع و اعتماديتها .

-مؤشر معدل مدة الانقطاع (SAIDI): حيث أن هذا المؤشر يقيس مدة الانقطاع التي تعرض لها كل مشترك في

منطقة معينة خلال مدة التقرير و تأتي أهمية هذا المؤشر في بيان مدى سرعة استجابة الموزع لاعادة التيار و أيضا

الى مدى جاهزية الشبكة و توفريتها من حيث تأمين مصادر تغذية بديلة , ايضا مدة الانقطاع التي تعرض لها كل

مشترك لها أثر في احتساب كلفة الطاقة الغير مزودة.

تم حصر الدراسة على المؤشرات السابقة لعدم توفر المعلومات لاحتساب المؤشرات الأخرى مثل EENS

)مؤشر الطاقة المقدرة التي لم يتم تزويدها ) و TTIK (مؤشر مدة الانقطاعات الغير مبرمجة لكل م.ف.أ )

و AFIK(مؤشر تكرار الانقطاعات الغير مبرمجة لكل م.ف.أ )

تم اعتماد المؤشرات السابقة في الدراسة لانشاء معلومات عن أداء شركات التوزيع في الوطن العربي

ومقارنة هذه المؤشرات مع مثيلاتها في بعض الدول المتقدمة .

تم اقتصار الدراسة على الانقطاعات بشكل عام و لم يتم تقسيم الانقطاعات الى انقطاعات مبرمجة و غير مبرمجة

و ذلك لعدم توفر تفصيل المعلومات المطلوبة.

تم ادراج رسوم بيانية للدول الاوروبية تمثل معدل تكرار الانقطاع لشركات التوزيع في الدول الاوروبية CEER .

وذلك لمعرفة مستوى الأداء للشركات في الوطن العربي .

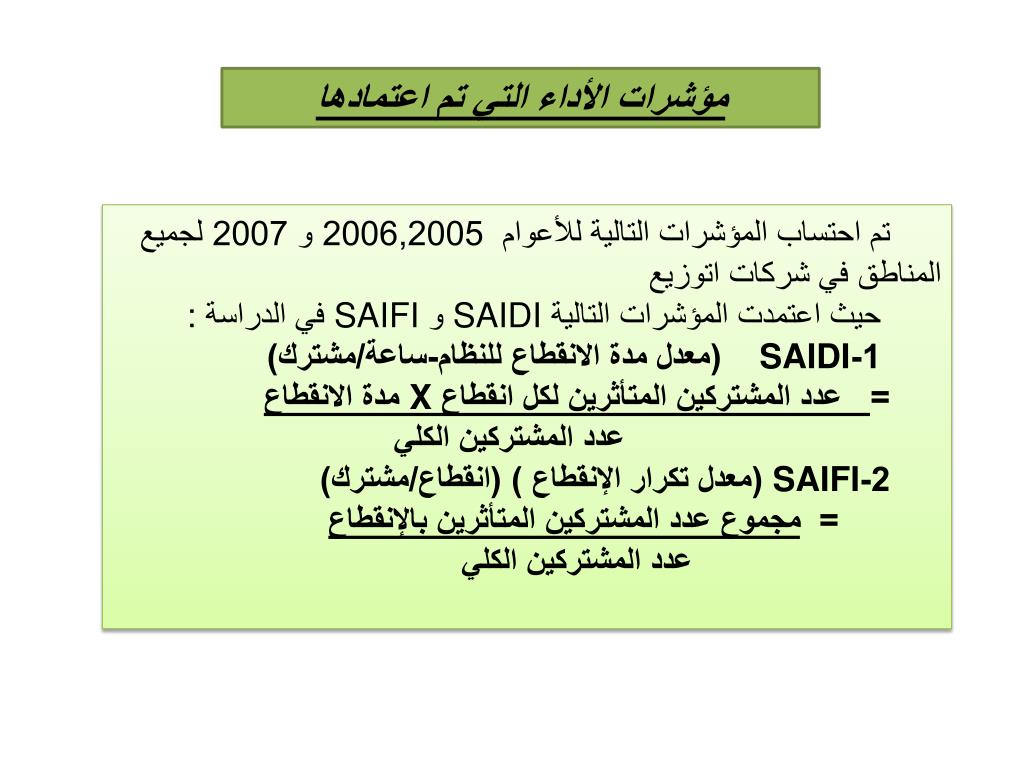

مؤشرات الأداء التي تم اعتمادها في الوطن العربي

تم احتساب المؤشرات التالية للأعوام 2006,2005 و 2007 لجميع المناطق في شركات اتوزيع

حيث اعتمدت المؤشرات التالية SAIDI و SAIFI في الدراسة :

1-SAIDI (معدل مدة الانقطاع للنظام-ساعة/مشترك)

= عدد المشتركين المتأثرين لكل انقطاع X مدة الانقطاع

عدد المشتركين الكلي

2-SAIFI (معدل تكرار الإنقطاع ) (انقطاع/مشترك)

= مجموع عدد المشتركين المتأثرين بالإنقطاع

عدد المشتركين الكلي


Saidi

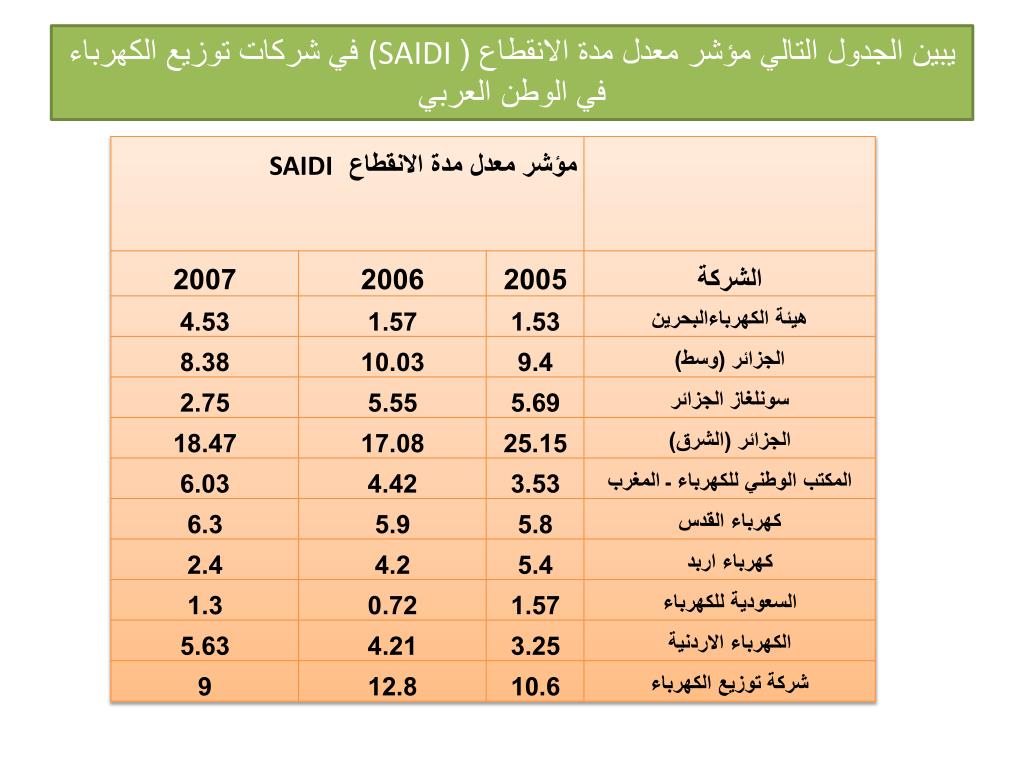

يبين الجدول التالي مؤشر معدل مدة الانقطاع ((SAIDI في شركات توزيع الكهرباء في الوطن العربي


Saidi1
مؤشر معدل مدة الانقطاع الانقطاع ((SAIDI)

من خلال الجدول السابق يتبين أن معدلات الانقطاع في مناطق التوزيع تتغير من منطقة الى أخرى حيث

أن أعلى معدلات الإنقطاع كان في منطقة التوزيع الخاصة بشركة كهرباء الجزائر(منطقة الشرق) وأقلها

في منطقة التوزيع الخاصة بشركة كهرباء السعودية و هيئة كهرباء البحرين .و كانت في بعض المناطق متوسطة كما في منطقة الوسط في الجزائر ومناطق التوزيع التابعة لشركة توزيع الكهرباء في الاردن.

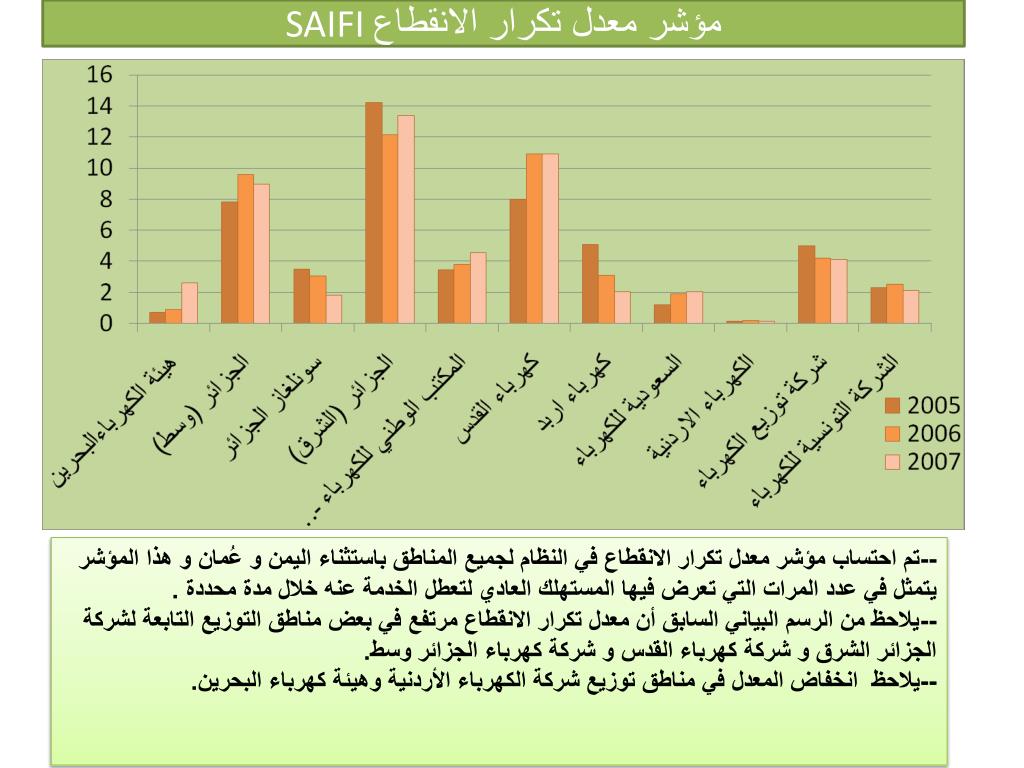

Saifi

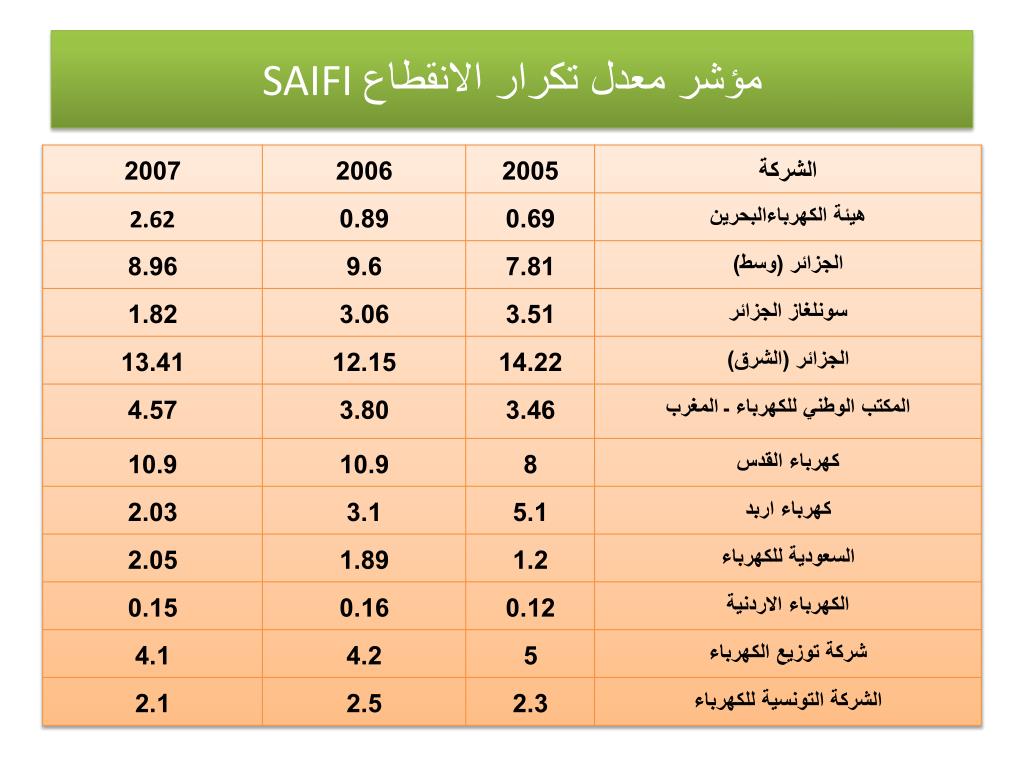

SAIFI الانقطاع (مؤشر معدل تكرار الانقطاع


Saifi1
SAIFI الانقطاع (مؤشر معدل تكرار الانقطاع

--تم احتساب مؤشر معدل تكرار الانقطاع في النظام لجميع المناطق باستثناء اليمن و عُمان و هذا المؤشر يتمثل في عدد المرات التي تعرض فيها المستهلك العادي لتعطل الخدمة عنه خلال مدة محددة . --يلاحظ من الرسم البياني السابق أن معدل تكرار الانقطاع مرتفع في بعض مناطق التوزيع التابعة لشركة الجزائر الشرق و شركة كهرباء القدس و شركة كهرباء الجزائر وسط.--يلاحظ انخفاض المعدل في مناطق توزيع شركة الكهرباء الأردنية وهيئة كهرباء البحرين.

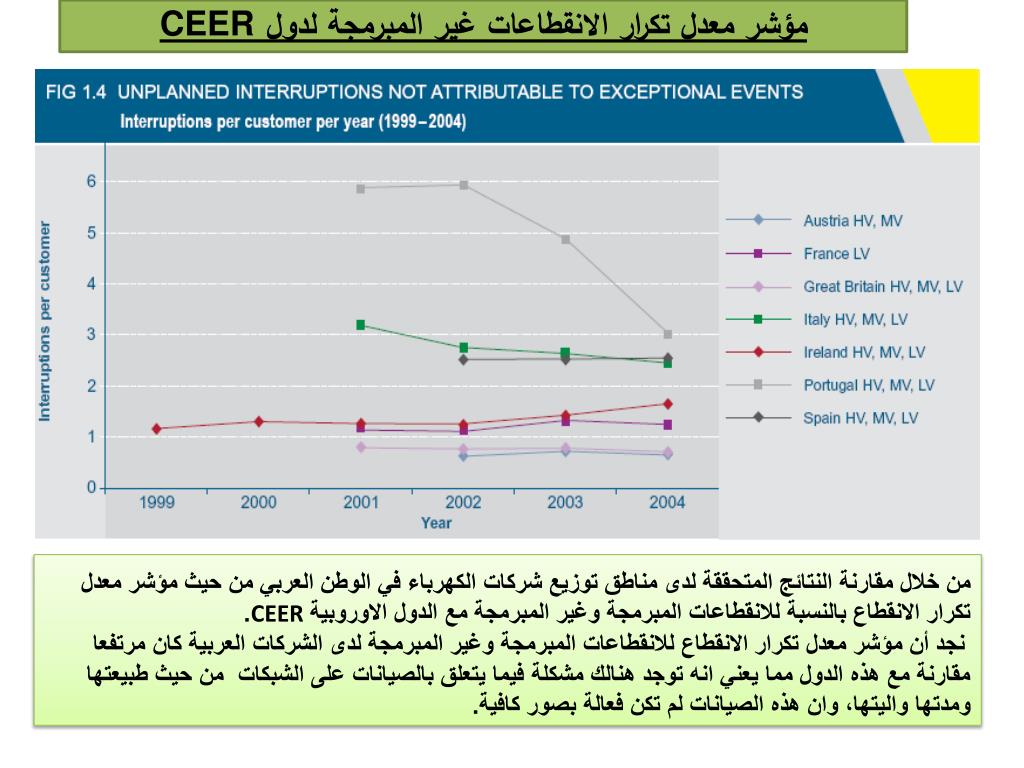

مؤشر معدل تكرار الانقطاعات غير المبرمجة لدول CEER

من خلال مقارنة النتائج المتحققة لدى مناطق توزيع شركات الكهرباء في الوطن العربي من حيث مؤشر معدل تكرار الانقطاع بالنسبة للانقطاعات المبرمجة وغير المبرمجة مع الدول الاوروبيةCEER. نجد أن مؤشر معدل تكرار الانقطاع للانقطاعات المبرمجة وغير المبرمجة لدى الشركات العربية كان مرتفعا مقارنة مع هذه الدول مما يعني انه توجد هنالك مشكلة فيما يتعلق بالصيانات على الشبكات من حيث طبيعتها ومدتها واليتها، وان هذه الصيانات لم تكن فعالة بصور كافية.

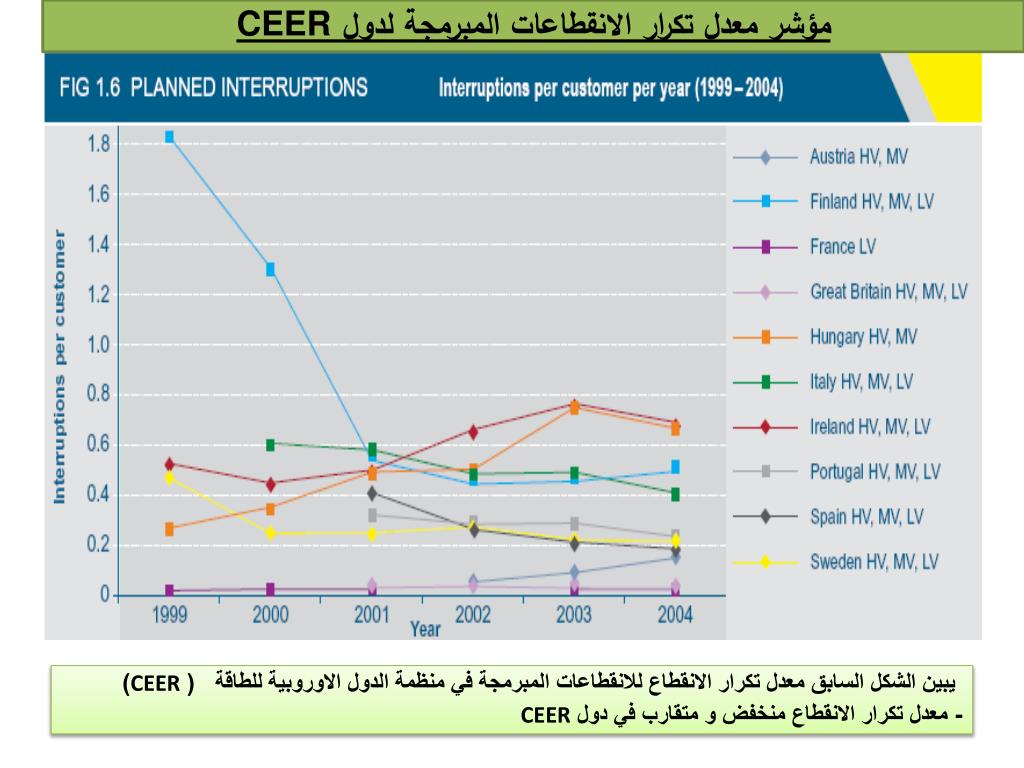

مؤشر معدل تكرار الانقطاعات المبرمجة لدول CEER

يبين الشكل السابق معدل تكرار الانقطاع للانقطاعات المبرمجة في منظمة الدول الاوروبية للطاقة ( CEER)

- معدل تكرار الانقطاع منخفض و متقارب في دول CEER

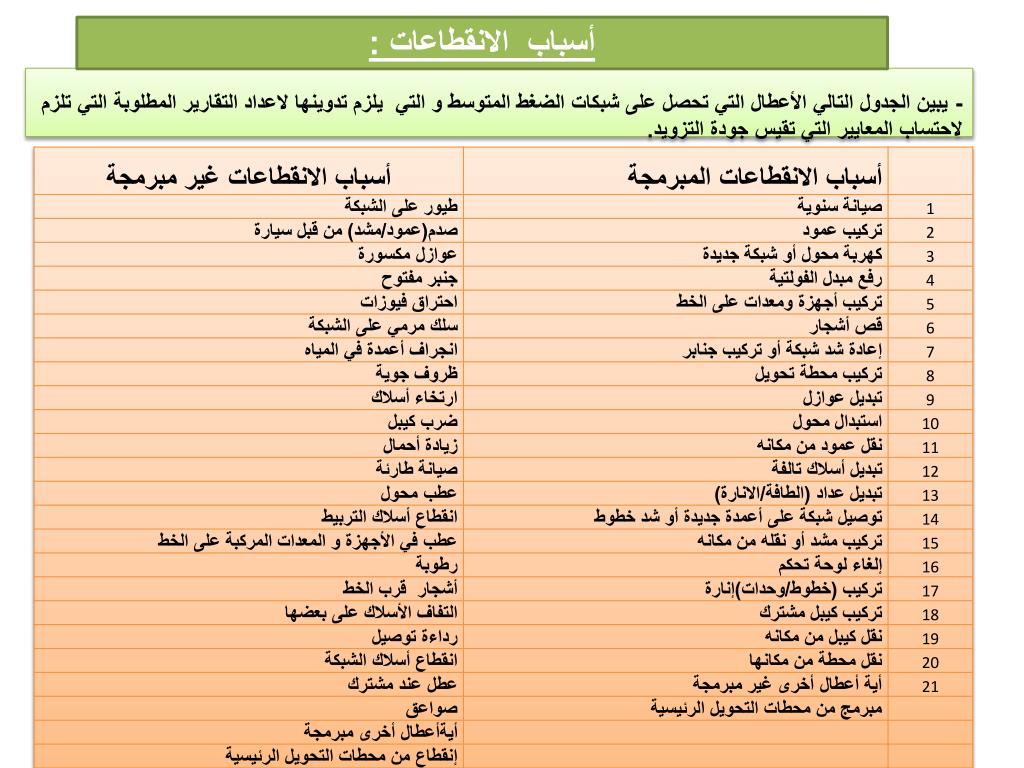

أسباب الانقطاعات : المبرمج

-يبين الجدول التالي الأعطال التي تحصل على شبكات الضغط المتوسط و التي يلزم تدوينها لاعداد التقارير المطلوبة التي تلزم لاحتساب المعايير التي تقيس جودة التزويد.

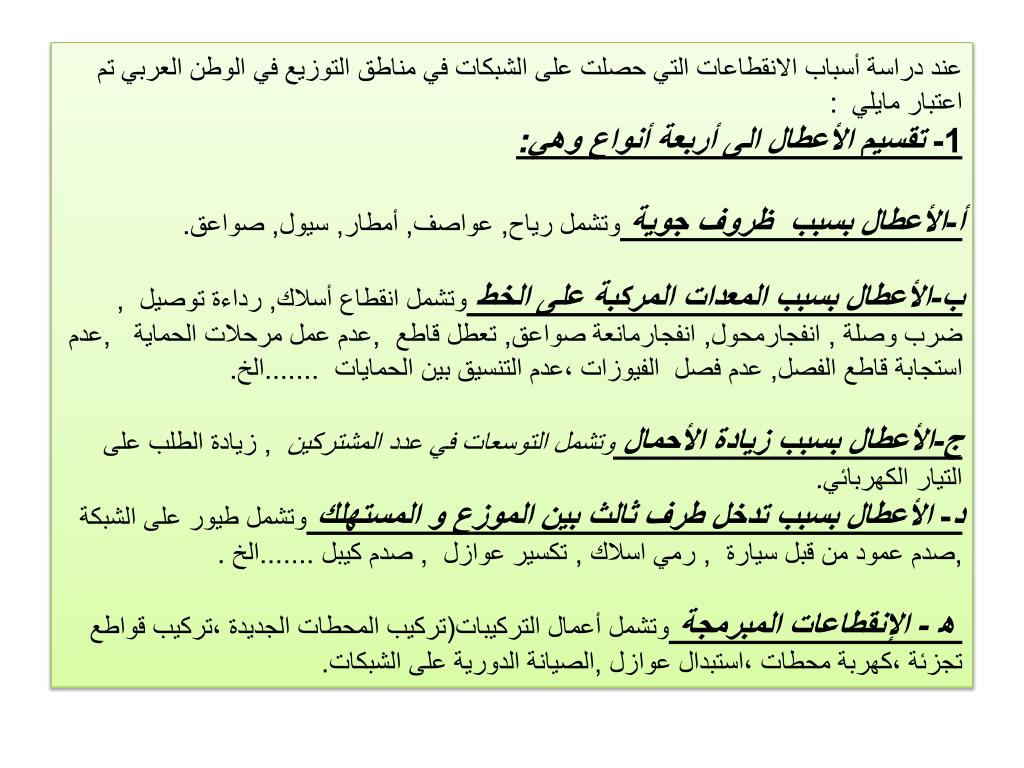

عند دراسة أسباب الانقطاعات التي حصلت على الشبكات في مناطق التوزيع في الوطن العربي تم اعتبار مايلي:

1- تقسيم الأعطال الى أربعة أنواع وهي:

أ-الأعطال بسببظروف جوية وتشمل رياح, عواصف, أمطار, سيول, صواعق.

ب-الأعطال بسبب المعدات المركبة على الخط وتشمل انقطاع أسلاك, رداءة توصيل, ضرب وصلة , انفجارمحول, انفجارمانعة صواعق, تعطل قاطع,عدم عمل مرحلات الحماية ,عدم استجابة قاطع الفصل, عدم فصلالفيوزات ،عدم التنسيق بين الحمايات.......الخ.

ج-الأعطال بسبب زيادة الأحمال وتشمل التوسعات في عدد المشتركين, زيادة الطلب على التيار الكهربائي .

د- الأعطال بسبب تدخل طرف ثالث بين الموزع و المستهلك وتشمل طيور على الشبكة ,صدم عمود من قبلسيارة, رمي اسلاك , تكسير عوازل , صدم كيبل .......الخ.

ھ - الإنقطاعات المبرمجة وتشمل أعمال التركيبات(تركيب المحطات الجديدة ،تركيب قواطع تجزئة ،كهربة محطات ،استبدال عوازل ,الصيانة الدورية على الشبكات .

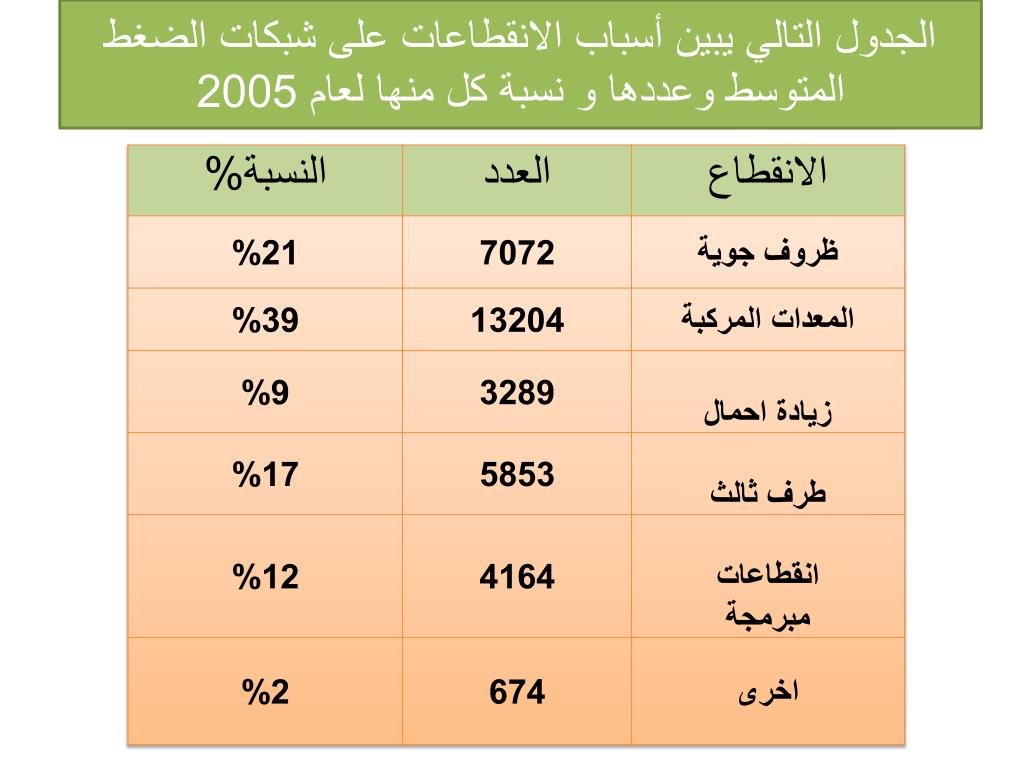

الجدول التالي يبين أسباب الانقطاعات على شبكات الضغط المتوسط وعددها و نسبة كل منها لعام 2005

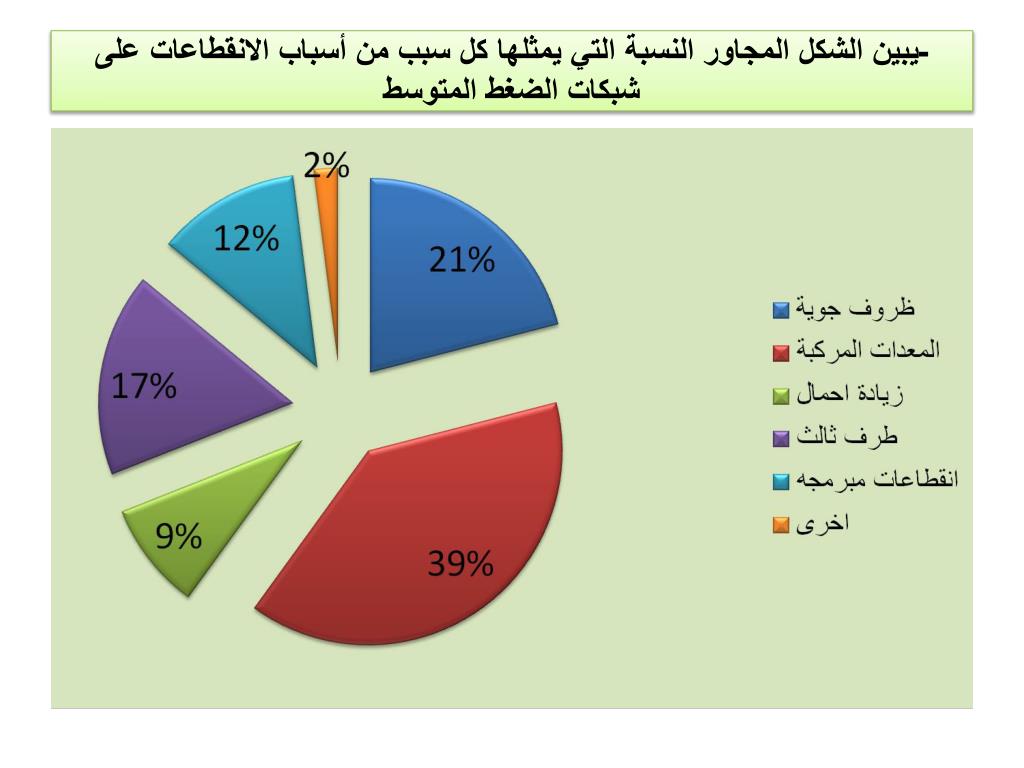

-يبين الشكل المجاور النسبة التي يمثلها كل سبب من أسباب الانقطاعات على شبكات الضغط المتوسط

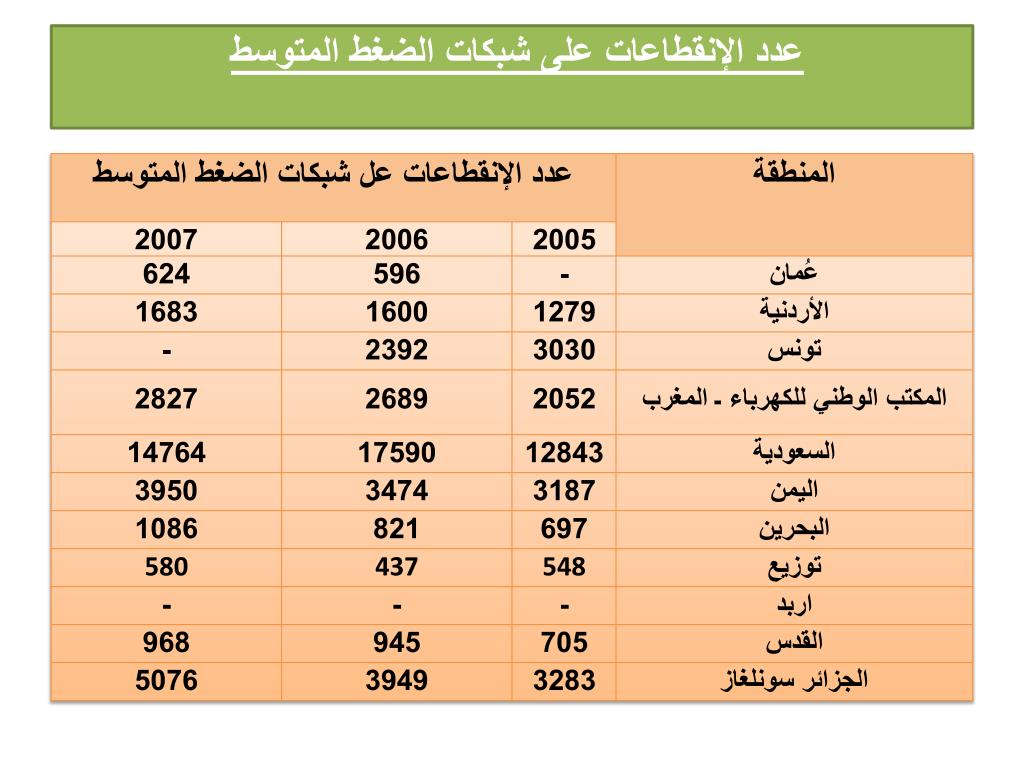

-يلاحظ من الرسم البياني و الجدول ارتفاع عدد الانقطاعات في السعودية و انخفاض عدد الانقطاعات في كل من شركة توزيع الكهرباء و شركة مزون في عُمان و هيئة كهرباء البحرين.

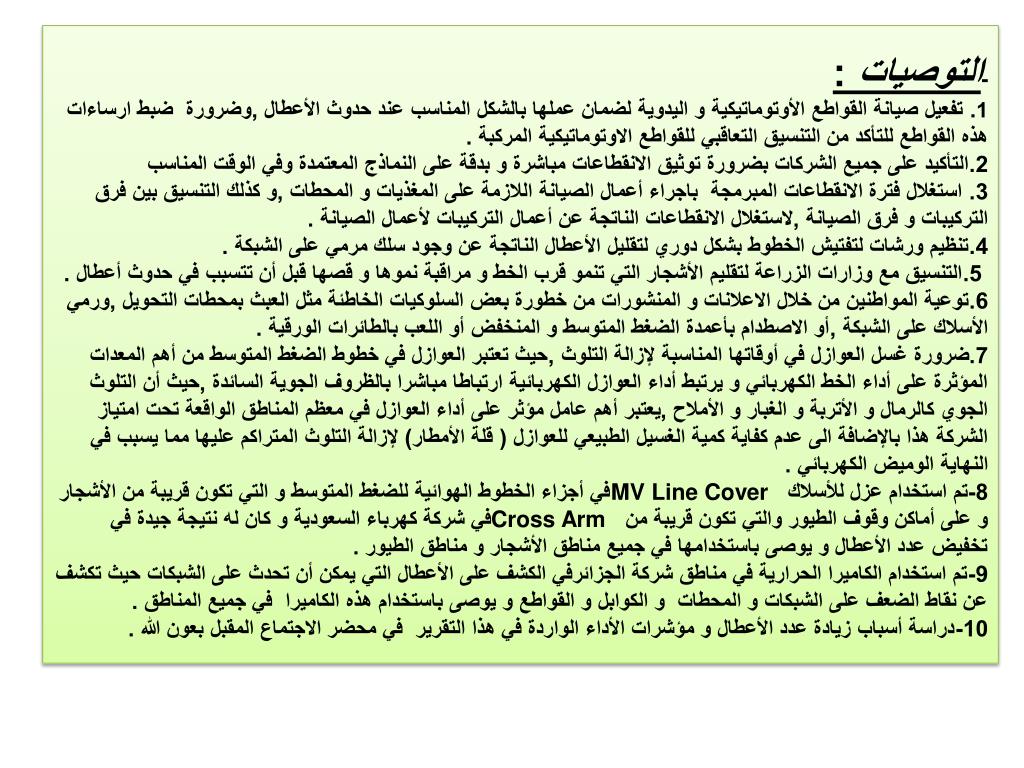

- ارتفاع عدد الانقطاعات في السعودية و انخفاض عدد الانقطاعات في كل من شركة توزيع الكهرباء و شركة مزون في عُمان و هيئة كهرباء البحرين.التوصيات :

1. تفعيل صيانة القواطع الأوتوماتيكية و اليدوية لضمان عملها بالشكل المناسب عند حدوث الأعطال ,وضرورة ضبط ارساءات هذه القواطع للتأكد من التنسيق التعاقبي للقواطع الاوتوماتيكية المركبة .

2.التأكيد على جميع الشركات بضرورة توثيق الانقطاعات مباشرة و بدقة على النماذج المعتمدة وفي الوقت المناسب

3. استغلال فترة الانقطاعات المبرمجة باجراء أعمال الصيانة اللازمة على المغذيات و المحطات ,و كذلك التنسيق بين فرق التركيبات و فرق الصيانة ,لاستغلال الانقطاعات الناتجة عن أعمال التركيبات لأعمال الصيانة .

4.تنظيم ورشات لتفتيش الخطوط بشكل دوري لتقليل الأعطال الناتجة عن وجود سلك مرمي على الشبكة .

5.التنسيق مع وزارات الزراعة لتقليم الأشجار التي تنمو قرب الخط و مراقبة نموها و قصها قبل أن تتسبب في حدوث أعطال .

6.توعية المواطنين من خلال الاعلانات و المنشورات من خطورة بعض السلوكيات الخاطئة مثل العبث بمحطات التحويل ,ورمي الأسلاك على الشبكة ,أو الاصطدام بأعمدة الضغط المتوسط و المنخفض أو اللعب بالطائرات الورقية .

7.ضرورة غسل العوازل في أوقاتها المناسبة لإزالة التلوث ,حيث تعتبر العوازل في خطوط الضغط المتوسط من أهم المعدات المؤثرة على أداء الخط الكهربائي و يرتبط أداء العوازل الكهربائية ارتباطا مباشرا بالظروف الجوية السائدة ,حيث أن التلوث الجوي كالرمال و الأتربة و الغبار و الأملاح ,يعتبر أهم عامل مؤثر على أداء العوازل في معظم المناطق الواقعة تحت امتياز الشركة هذا بالإضافة الى عدم كفاية كمية الغسيل الطبيعي للعوازل ( قلة الأمطار) لإزالة التلوث المتراكم عليها مما يسبب في النهاية الوميض الكهربائي .

8-تم استخدام عزل للأسلاك MV Line Cover في أجزاء الخطوط الهوائية للضغط المتوسط و التي تكون قريبة من الأشجار و على أماكن وقوف الطيور والتي تكون قريبة من Cross Arm في شركة كهرباء السعودية و كان له نتيجة جيدة في تخفيض عدد الأعطال و يوصى باستخدامها في جميع مناطق الأشجار و مناطق الطيور .

9-تم استخدام الكاميرا الحرارية في مناطق شركة الجزائرفي الكشف على الأعطال التي يمكن أن تحدث على الشبكات حيث تكشف عن نقاط الضعف على الشبكات و المحطات و الكوابل و القواطع و يوصى باستخدام هذه الكاميرا في جميع المناطق .

10-دراسة أسباب زيادة عدد الأعطال و مؤشرات الأداء الواردة في هذا التقرير في محضر الاجتماع المقبل بعون الله .
