Presentation Transcript


Kuliah 5 transistor bipolar

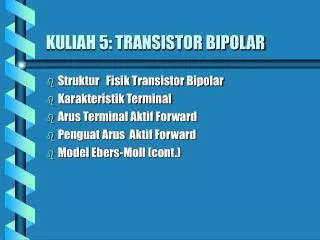

KULIAH 5: TRANSISTOR BIPOLAR

  • Struktur Fisik Transistor Bipolar

  • Karakteristik Terminal

  • Arus Terminal Aktif Forward

  • Penguat Arus Aktif Forward

  • Model Ebers-Moll (cont.)


Struktur fisik transistor bipolar

Struktur Fisik Transistor Bipolar :

Terdapat Dua jenis Transistpr bipolar:

NPN BJT

PNP BJT

NPN BJT:

Daerah Emiter : lapisan tipe n yang dihubungkan dengan lapisan polysilicon n+.

Daerah Basis : Lapisan p

Daerah Kolektor : Lapisan n

Simbol Rangkaian Transistor

Struktur Fisik Transistor Bipolar


Karakteristik terminal

Daerah Operasi BJT npn dan pnp

Karakteristik BJT npn

Daerah arus konstan disebut Forward active, (F = Penguat arus forward):

Daerah tegangan konstan disebut saturasi

Karakteristik Terminal


Karakteristik terminal cont

Cut-off terjadi jika :

IB = 0, sehingga IC = 0

Untuk F = 100 (gambar disamping)

IC bertambah jika VCE bertambah

VCE < 0 IC Negatif

Penguat arus aktif reverse (R)

R = IE/IB.

dan, - IC = IE + IB = (R +1) IB .

Gambar disamping untuk R = 3

Karakteristik Terminal (cont)


Arus terminal aktif forward

Fisik BJT satu dimensi (arah X):

Pembawa minoritas pada seimbang-panas (emiter,basis dan Kolektor):

Potensial elektrostatis & konsentrasi pembawa minoritas (cm-3): NdE =1019, NaB=1017, NdC=1016.

Arus Terminal Aktif Forward


Penguat arus aktif forward

Arus Kolektor =

Rapat Arus difusi elektron x Luas Emiter

Arus Basis =

Rapat arus difusi hole x Luas Emiter

Arus Emiter ( IE ) = - ( IB+IC )

Perbandingan Arus Kolektor dan Magnitude arus emiter :

Untuk, NdE =1019, NaB=1017, NdC=1016.

Karena,

Penguat Arus Aktif Forward


Penguat arus aktif forward cont

Maka:

Daerh saturasi terjadi pada :

Sifat dari keadaan ini, menunjukan hubungan emiter-basis dan basis-kolektor dalam bias forward.

Arus difusi elektron terpisah dalam dua komponen yaitu: hubungan emiter-basis dan basis-kolektor

Hubungan tersebut adalah:

Penguat Arus Aktif Forward ( cont)


Model ebers moll

Arus difusi Elektron :

Arus emiter terdiri dari 3 komponen:

1. -I1 yang disebabkan injeksi elektrron dari hubungan emiter-basis

2. -I1 /F yang disebabkan injeksi balik dari hole ke emiter.

3. I2, yang disebabkan kumpulan elektron dari hubungan basis -kolektror

Atau dapat dinyatakan:

Arus kolektor terdiri dari 3 komponen:

1. -I2 yang disebabkan injeksi elektrron dari hubungan basis- kolektor

2. -I2 /R yang disebabkan injeksi balik dari hole ke kolektor.

3. I1, yang disebabkan kumpulan elektron dari hubungan emiter-basis

Model Ebers-Moll


Model ebers moll cont

Atau dapat dinyatakan:

Di mana penguat arus revers,

Bentuk standar dari persamaan Ebers-Moll didefinisikan dari 2 komponen:

sehingga arus Emitter:

Dan arus kolektor

Arus kolektor dan emiter merepresentasikan dua buah dioda dengan pengendali sumber arus yang menggandengkan emiter dan kolektor

Bentuk equivalen dari rangkaian Ebers-Moll, dengan:

Model Ebers-Moll (cont.)


Model ebers moll cont1

Model aktive-Forward:

Model Ebers-Moll (cont.)


Model ebers moll cont2

Bentuk equivalennya:

Ganti Diaoda bias-forward dengan battere 0,7 V.

Model Ebers-Moll (cont.)
