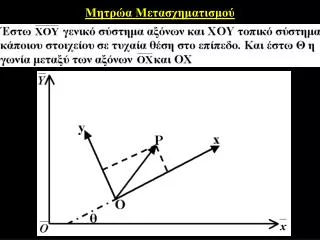

  1. Mητρώα Mετασχηματισμού

  2. όπου [Λ] = στοιχειώδες μητρώο μετασχηματισμού

  3. Στοιχείο 1: Α1Ε/L1 = 0,12109/8 = 15000103, 12ΕI1/L13 =121091,610-3/83 = 37,5103, 6ΕI1/L12 = 61091,610-3/82 = 150103, 4ΕI1/L1 = 41091,610-3/8 = 800103

  4. Στοιχείο 2: Α2Ε/L2=0,18109/12=15000103 , 12ΕI2/L23=121095,410-3/123=37,5103 , 6ΕI2/L22=61095,410-3/122=22,5103 , 4ΕI2/L2=41095,410-3/12=1800103 2ΕΙ2/L2=900103

  5. Μητρώα μετασχηματισμού Επειδή το κύριο σύστημα συντεταγμένων συμπίπτει με το σύστημα του στοιχείου (2)[Λ2]=[1] ενώ σχηματίζει γωνία Θ=300 με το σύστημα του στοιχείου (1). Είναι: sin(300) =1/2 , cos(300) =0,866

  6. 26259 =11259+15000 , 3815 = 3778+37 , 95 = 225-130, 2600 = 1800+800

  7. R1 = 281 kN, R2 = 196 kN, R7 = -331 kN, R8 = 130 kN, R9 = -288 kNm
