Presentation Transcript


3896942

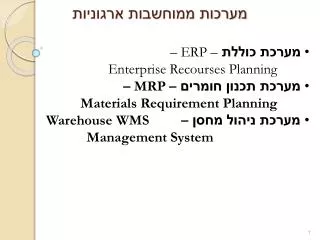

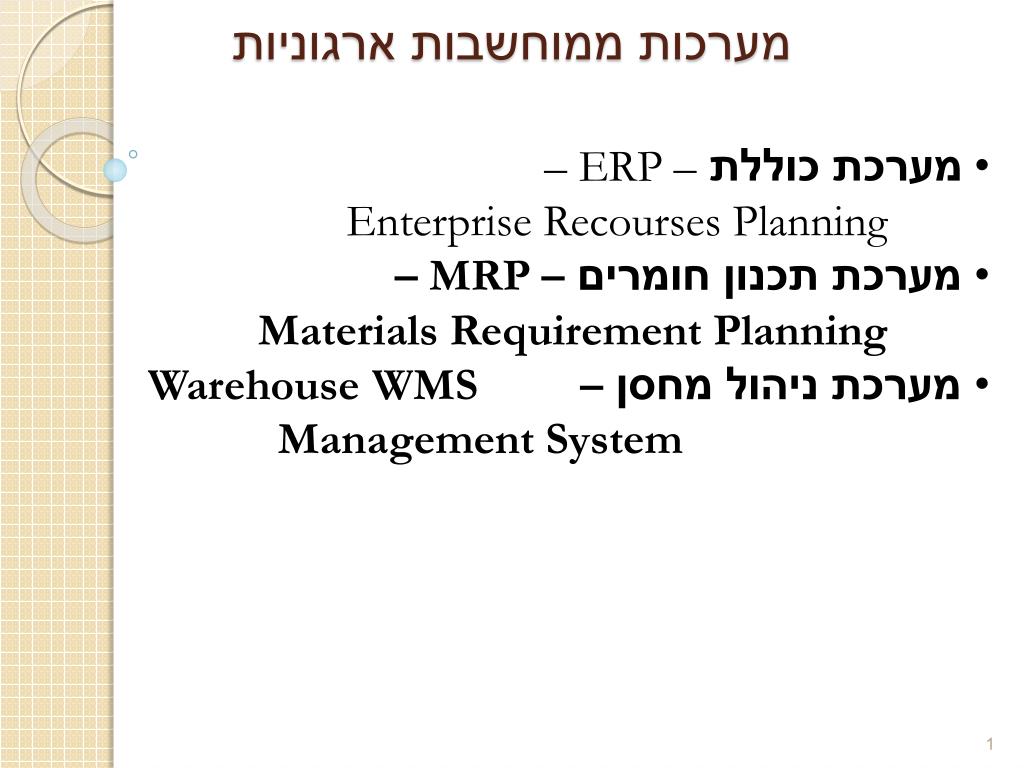

מערכות ממוחשבות ארגוניות

  • מערכת כוללת – ERP – Enterprise Recourses Planning

  • מערכת תכנון חומרים – MRP – Materials Requirement Planning

  • מערכת ניהול מחסן – WMSWarehouse Management System


3896942

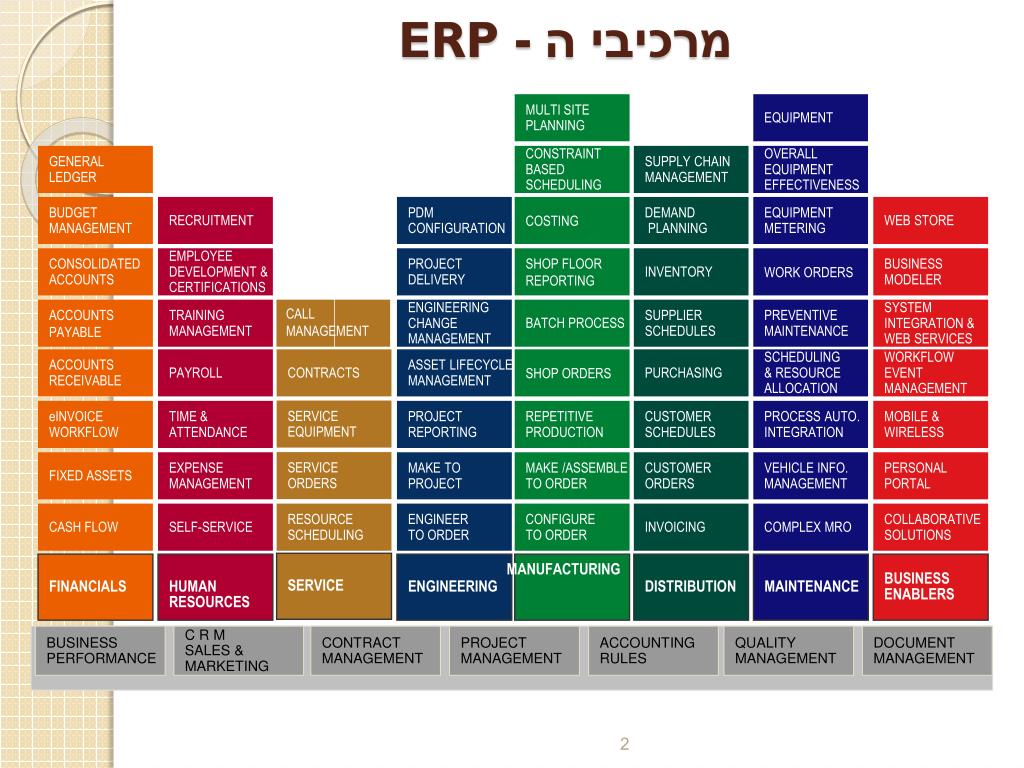

מרכיבי ה - ERP

MULTI SITE

PLANNING

EQUIPMENT

GENERAL

LEDGER

CONSTRAINT

BASED

SCHEDULING

SUPPLY CHAIN

MANAGEMENT

OVERALL

EQUIPMENT

EFFECTIVENESS

BUDGET

MANAGEMENT

RECRUITMENT

PDM

CONFIGURATION

COSTING

DEMAND

PLANNING

EQUIPMENT

METERING

WEB STORE

CONSOLIDATED

ACCOUNTS

EMPLOYEE

DEVELOPMENT &

CERTIFICATIONS

PROJECT

DELIVERY

SHOP FLOOR

REPORTING

INVENTORY

WORK ORDERS

BUSINESS

MODELER

ACCOUNTS

PAYABLE

TRAINING

MANAGEMENT

CALL

MANAGEMENT

ENGINEERING

CHANGE

MANAGEMENT

BATCH PROCESS

SUPPLIER

SCHEDULES

PREVENTIVE

MAINTENANCE

SYSTEM

INTEGRATION &

WEB SERVICES

ACCOUNTS

RECEIVABLE

PAYROLL

CONTRACTS

ASSET LIFECYCLE

MANAGEMENT

SHOP ORDERS

PURCHASING

SCHEDULING

& RESOURCE

ALLOCATION

WORKFLOW

EVENTMANAGEMENT

SERVICE

EQUIPMENT

eINVOICE

WORKFLOW

TIME &

ATTENDANCE

PROJECT

REPORTING

REPETITIVE

PRODUCTION

CUSTOMER

SCHEDULES

PROCESS AUTO.INTEGRATION

MOBILE & WIRELESS

SERVICE

ORDERS

FIXED ASSETS

EXPENSE

MANAGEMENT

MAKE TO

PROJECT

MAKE /ASSEMBLE

TO ORDER

CUSTOMER

ORDERS

VEHICLE INFO.MANAGEMENT

PERSONAL PORTAL

CASH FLOW

SELF-SERVICE

RESOURCESCHEDULING

ENGINEER

TO ORDER

CONFIGURE

TO ORDER

INVOICING

COMPLEX MRO

COLLABORATIVE

SOLUTIONS

SERVICE

MANUFACTURING

FINANCIALS

HUMAN

RESOURCES

ENGINEERING

DISTRIBUTION

MAINTENANCE

BUSINESS

ENABLERS

BUSINESS PERFORMANCE

C R M

SALES &

MARKETING

CONTRACT

MANAGEMENT

PROJECT

MANAGEMENT

ACCOUNTING

RULES

QUALITY

MANAGEMENT

DOCUMENT

MANAGEMENT


3896942

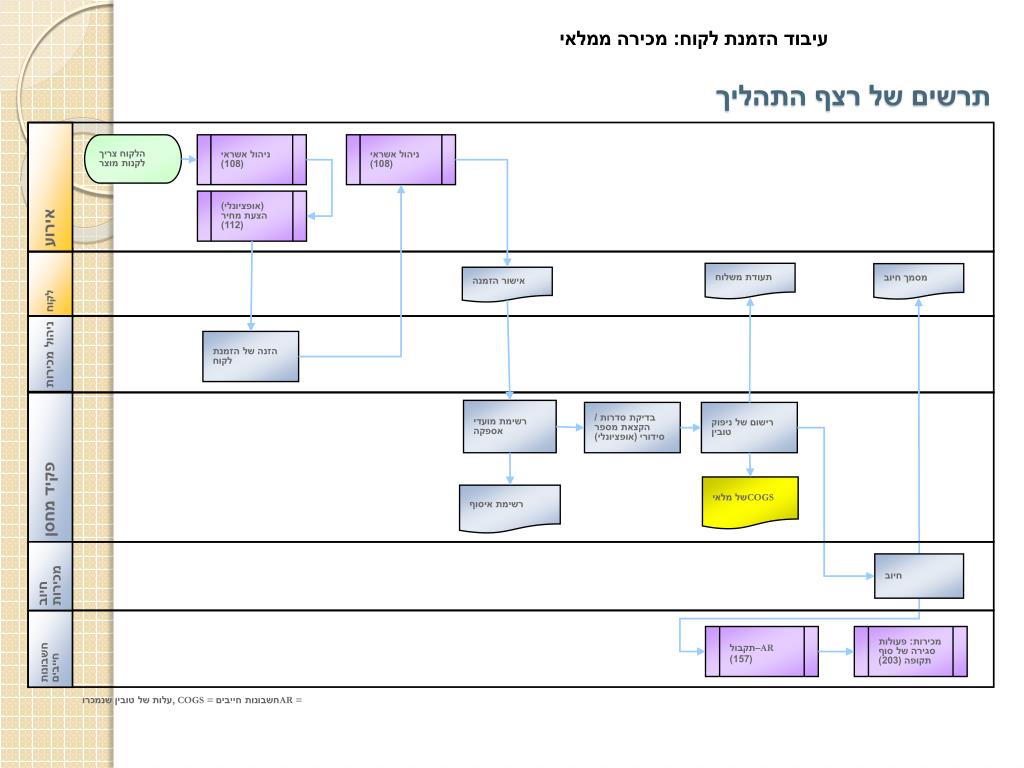

עיבוד הזמנת לקוח: מכירה ממלאי

תרשים של רצף התהליך

אירוע

הלקוח צריך לקנות מוצר

ניהול אשראי (108)

ניהול אשראי (108)

(אופציונלי)

הצעת מחיר (112)

לקוח

תעודת משלוח

מסמך חיוב

אישור הזמנה

ניהול מכירות

הזנה של הזמנת לקוח

פקיד מחסן

רשימת מועדי אספקה

בדיקת סדרות / הקצאת מספר סידורי (אופציונלי)

רישום של ניפוק טובין

COGS של מלאי

רשימת איסוף

חיוב מכירות

חיוב

חשבונות חייבים

‏‏‏AR‏–תקבול

(157)

מכירות: פעולות סגירה של סוף תקופה (203)

AR = חשבונות חייבים, COGS = עלות של טובין שנמכרו


3896942

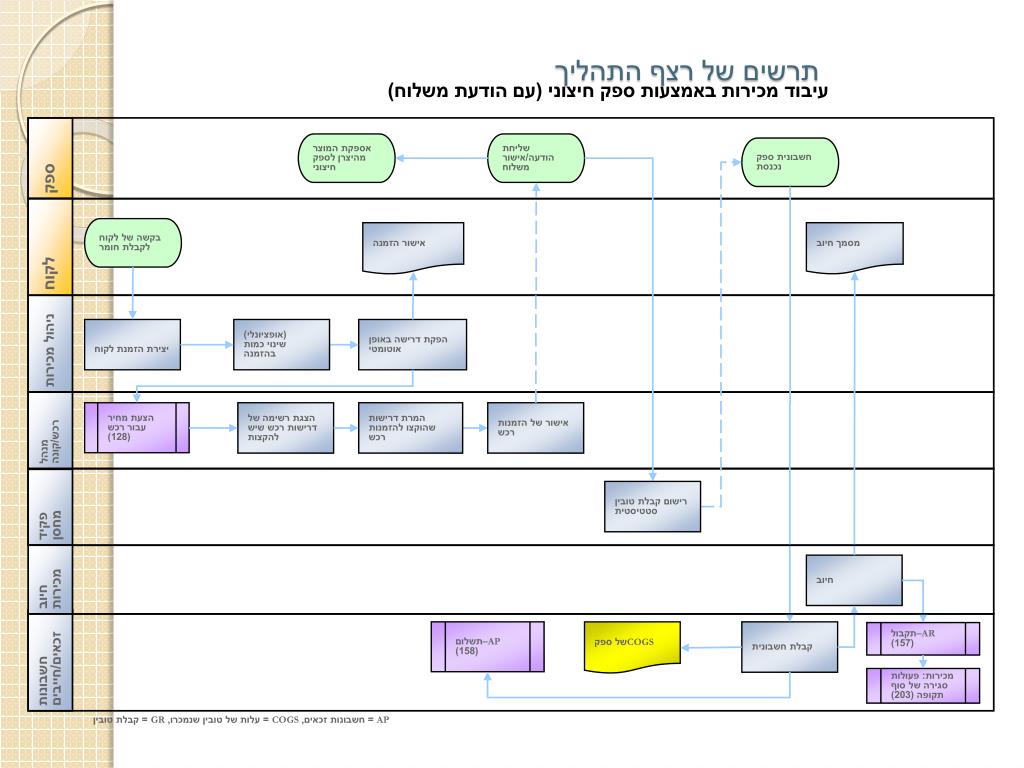

תרשים של רצף התהליך

‏‏עיבוד מכירות באמצעות ספק חיצוני (עם הודעת משלוח)

ספק

אספקת המוצר מהיצרן לספק חיצוני

שליחת הודעה/אישור משלוח

חשבונית ספק נכנסת

לקוח

בקשה של לקוח לקבלת חומר

אישור הזמנה

מסמך חיוב

ניהול מכירות

יצירת הזמנת לקוח

(אופציונלי)

שינוי כמות בהזמנה

הפקת דרישה באופן אוטומטי

מנהל רכש/קונה

הצעת מחיר עבור רכש (128)

הצגת רשימה של דרישות רכש שיש להקצות

המרת דרישות שהוקצו להזמנות רכש

אישור של הזמנות רכש

פקיד

מחסן

רישום קבלת טובין סטטיסטית

חיוב

מכירות

חיוב

חשבונות זכאים/חייבים

‏‏‏AP‏–תשלום

(158)

COGS של ספק

קבלת חשבונית

‏‏‏AR‏–תקבול

(157)

מכירות: פעולות סגירה של סוף תקופה (203)

AP = חשבונות זכאים, COGS = עלות של טובין שנמכרו, GR = קבלת טובין


3896942

תרשים של רצף התהליך

‏‏עיבוד מכירות באמצעות ספק חיצוני (עם הודעת משלוח)

ספק

אספקת המוצר מהיצרן לספק חיצוני

שליחת הודעה/אישור משלוח

חשבונית ספק נכנסת

לקוח

בקשה של לקוח לקבלת חומר

אישור הזמנה

מסמך חיוב

ניהול מכירות

יצירת הזמנת לקוח

(אופציונלי)

שינוי כמות בהזמנה

הפקת דרישה באופן אוטומטי

מנהל רכש/קונה

הצעת מחיר עבור רכש (128)

הצגת רשימה של דרישות רכש שיש להקצות

המרת דרישות שהוקצו להזמנות רכש

אישור של הזמנות רכש

פקיד

מחסן

רישום קבלת טובין סטטיסטית

חיוב

מכירות

חיוב

חשבונות זכאים/חייבים

‏‏‏AP‏–תשלום

(158)

COGS של ספק

קבלת חשבונית

‏‏‏AR‏–תקבול

(157)

מכירות: פעולות סגירה של סוף תקופה (203)

AP = חשבונות זכאים, COGS = עלות של טובין שנמכרו, GR = קבלת טובין


3896942

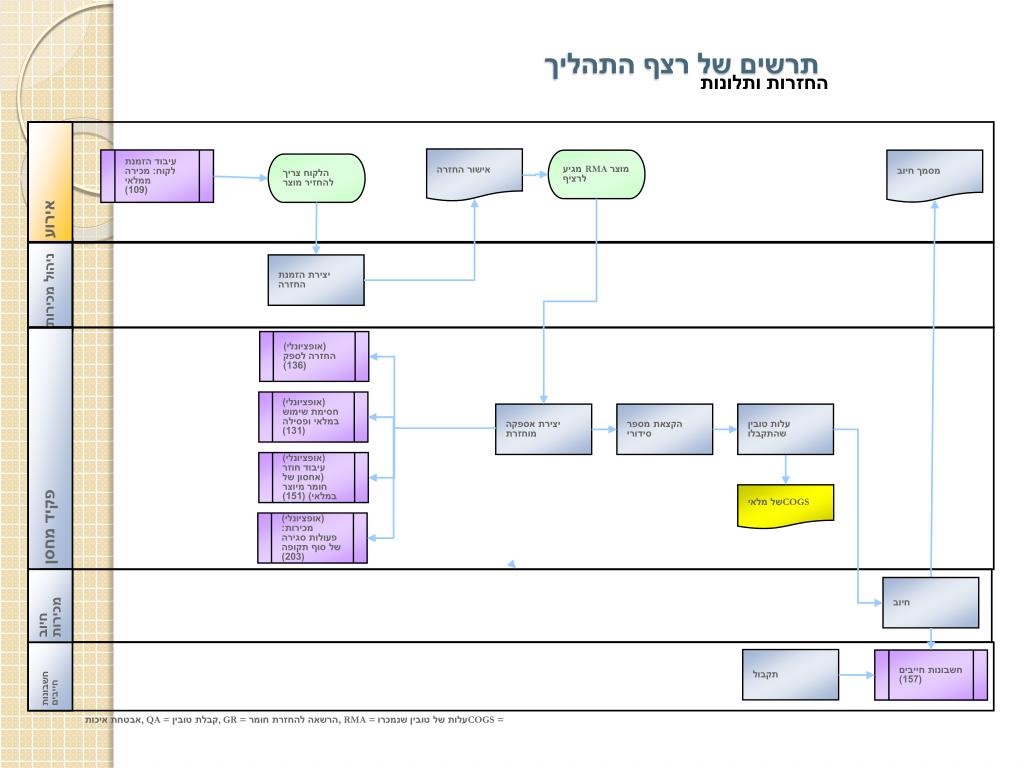

תרשים של רצף התהליך

החזרות ותלונות

אירוע

אישור החזרה

עיבוד הזמנת לקוח: מכירה ממלאי

(109)

מוצר RMA מגיע לרציף

מסמך חיוב

הלקוח צריך להחזיר מוצר

ניהול מכירות

יצירת הזמנת החזרה

פקיד מחסן

(אופציונלי) החזרה לספק (136)

(אופציונלי) חסימת שימוש במלאי ופסילה (131)

יצירת אספקה מוחזרת

הקצאת מספר סידורי

עלות טובין שהתקבלו

(אופציונלי) עיבוד חוזר (אחסון של חומר מיוצר במלאי) (151)

COGS של מלאי

(אופציונלי) מכירות: פעולות סגירה של סוף תקופה (203)

חיוב מכירות

חיוב

חשבונות חייבים

תקבול

חשבונות חייבים

(157)

COGS = עלות של טובין שנמכרו, RMA = הרשאה להחזרת חומר, GR = קבלת טובין, QA = אבטחת איכות


3896942

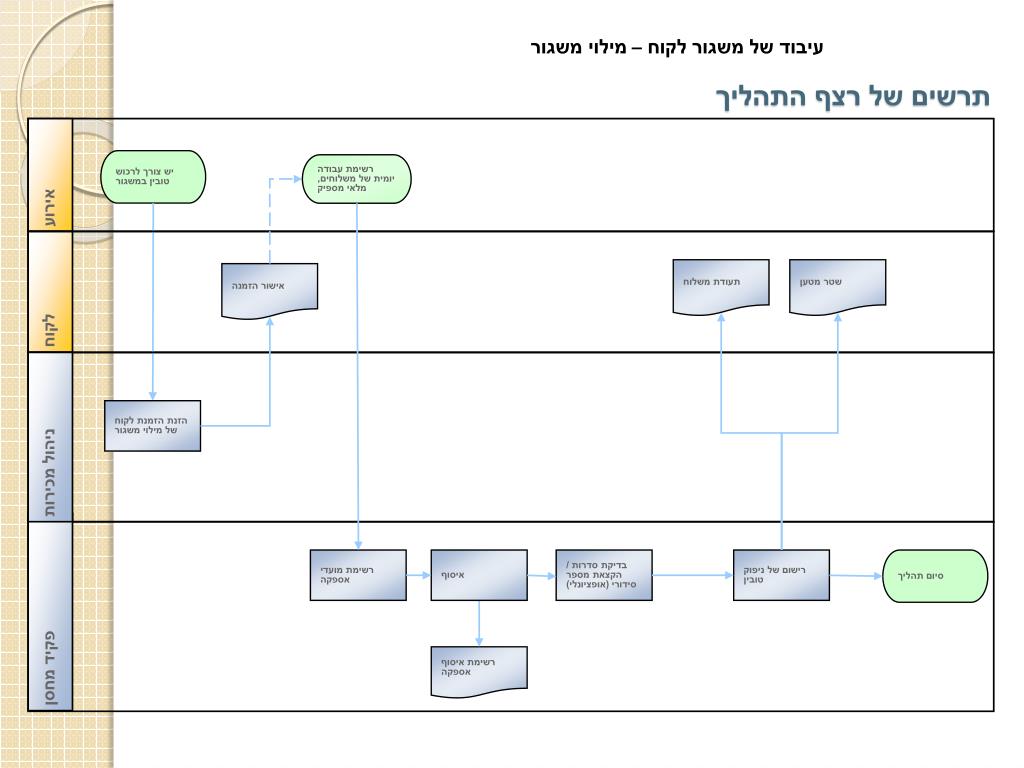

תרשים של רצף התהליך

עיבוד של משגור לקוח – מילוי משגור

אירוע

יש צורך לרכוש טובין במשגור

רשימת עבודה יומית של משלוחים, מלאי מספיק

לקוח

תעודת משלוח

שטר מטען

אישור הזמנה

ניהול מכירות

הזנת הזמנת לקוח של מילוי משגור

פקיד מחסן

רשימת מועדי אספקה

איסוף

בדיקת סדרות / הקצאת מספר סידורי (אופציונלי)

רישום של ניפוק טובין

סיום תהליך

רשימת איסוף אספקה


3896942

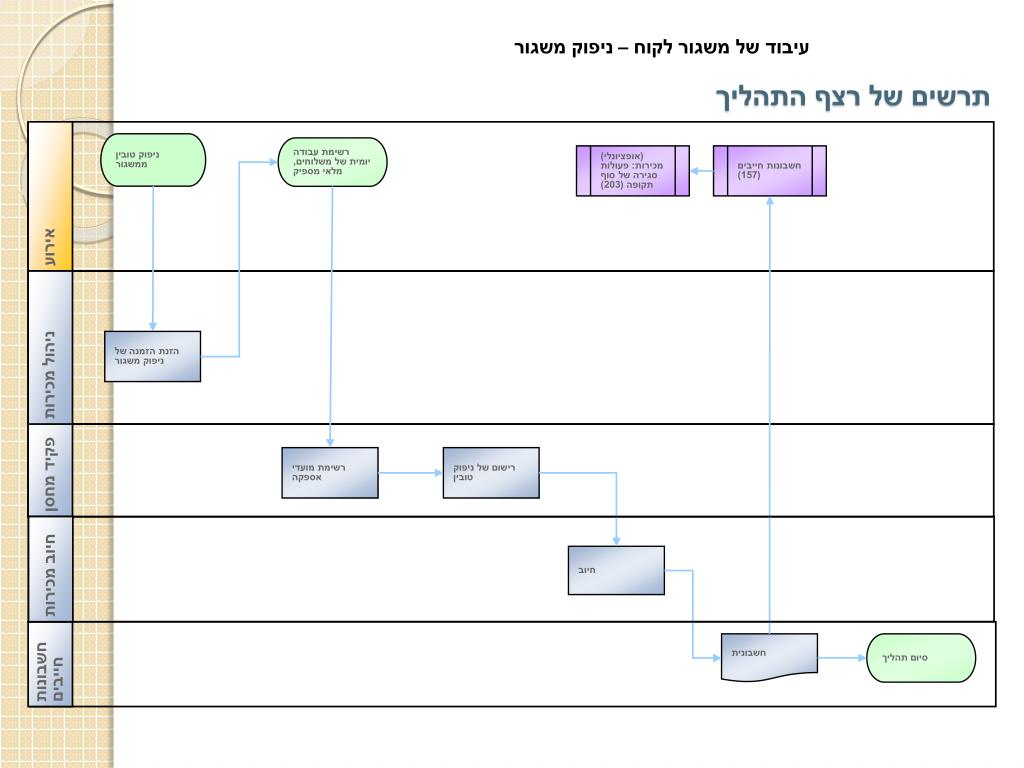

תרשים של רצף התהליך

עיבוד של משגור לקוח – ניפוק משגור

אירוע

ניפוק טובין ממשגור

רשימת עבודה יומית של משלוחים, מלאי מספיק

(אופציונלי) מכירות: פעולות סגירה של סוף תקופה (203)

חשבונות חייבים (157)

ניהול מכירות

הזנת הזמנה של ניפוק משגור

פקיד מחסן

רשימת מועדי אספקה

רישום של ניפוק טובין

חיוב מכירות

חיוב

חשבונות חייבים

חשבונית

סיום תהליך


3896942

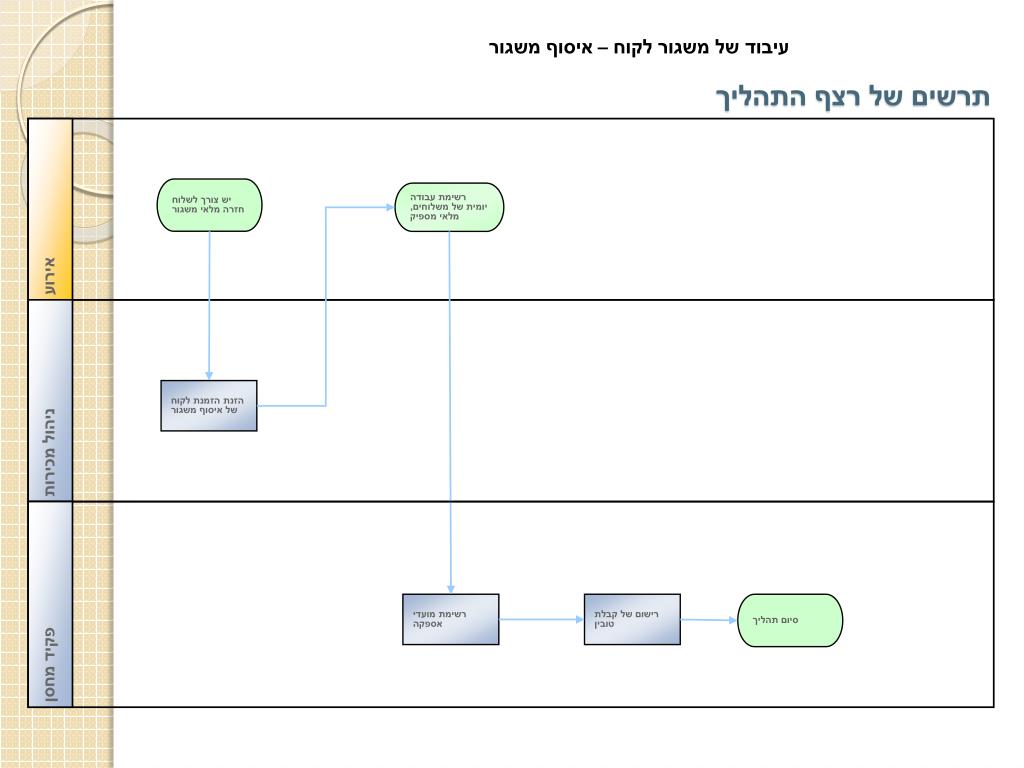

תרשים של רצף התהליך

עיבוד של משגור לקוח – איסוף משגור

אירוע

יש צורך לשלוח חזרה מלאי משגור

רשימת עבודה יומית של משלוחים, מלאי מספיק

ניהול מכירות

הזנת הזמנת לקוח של איסוף משגור

פקיד מחסן

רשימת מועדי אספקה

רישום של קבלת טובין

סיום תהליך


3896942

תרשים של רצף התהליך

עיבוד של משגור לקוח –החזרת משגור

אירוע

אירוע

(אופציונלי) מכירות: פעולות סגירה של סוף תקופה (203)

חשבונות חייבים (157)

החזרה למלאי משגור

החזרה למלאי משגור

רשימת עבודה יומית של משלוחים, מלאי מספיק

רשימת עבודה יומית של משלוחים, מלאי מספיק

שירות לקוחות

הזנת הזמנה של החזרת משגור

פקיד מחסן

רשימת מועדי אספקה

רישום של קבלת טובין

חיוב מכירות

חיוב

חשבונות חייבים

הודעת זיכוי

סיום תהליך


3896942

לא

לא

לא

לא

כן

כן

כן

כן

תרשים של רצף התהליך

רכש של מוצרים מתכלים

אירוע

פריט שירות?

קבלת חומר ברציף

חשבונית ספק נכנסת

בקשה עבור שירות/טובין מתכלים

מנהל רכש

אישור הזמנת רכש

קונה

מדויק?

דרוש אישור PO

הזמנת רכש עבור שירות/טובין מתכלים

עדכון הזמנת רכש

הדפסת הזמנת רכש

יצירה/אישור של גיליון הזנת שירות

פקיד מחסן

מלאי: GR/IR, ‏PPV

קבלת טובין

הדפסת שובר GR

חשבונות זכאים

GR/IR

PPV: ספק

קבלת חשבונית

מפקח AP

AP - חשבונות זכאים

(158)

רו"ח עלויות (סוף חודש)

סגירה של סוף תקופה ב'חשבונאות פיננסית'

(159)

GR/IR = קבלת טובין/קבלת חשבונית, PPV = שונות מחיר רכישה


3896942

לא

לא

כן

כן

מלאי פיסי / ספירת מלאי והתאמת מלאי

תרשים של רצף התהליך

אירוע

נדרשת ספירה פיסית תקופתית

מנהל מחסן

האם לקבל את הספירה?

יצירה של מסמך מלאי פיסי

הדפסה של מסמך מלאי פיסי

פירוט הפרשי ספירות

ספירה חוזרת

פקיד מחסן

מסמך מלאי פיסי

הזנת ספירה

ספירה פיסית

מבקר מפעל

האם לקבל את הספירה?

התאמת מלאי

רישום של הפרשי ספירת מלאי

סיום תהליך


3896942

MSP – Master Schedule Plan

תכנית אב לזימון

בקרה פנימית

תוכנית אסטרטגית עסקית

בקרה מהסביבה

תכנון פונקציונאלי

הפצה תמיכה בייצור רכש

דרישות הפצה

הזמנות לקוח דרישות מתוכננות מצב מלאי חיזוי

תוכנית אב לייצור

תכנון דרישות חומרים

תכנון קיבולות נדרשות

ביצוע תכנון קיבולות

ביצוע תכנית חומרים

לא

אפשרי?

כן

ביצוע תכנית ייצור

ביצוע תכנית הפצה

תוצאות הביצוע


3896942

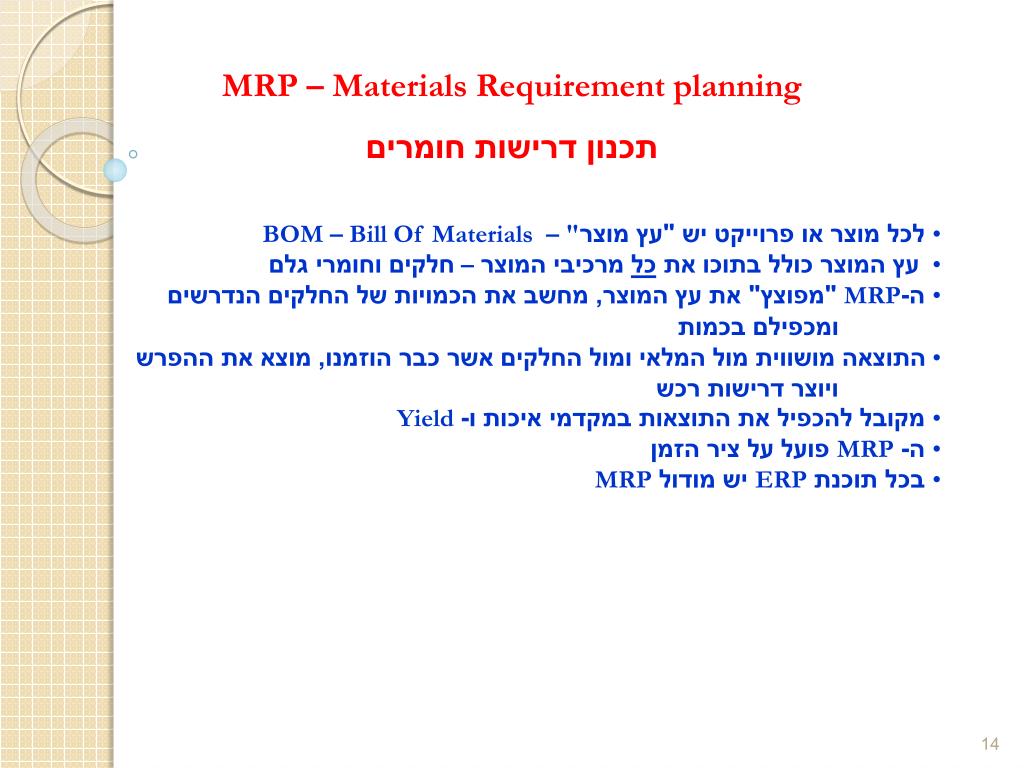

MRP – Materials Requirement planning

תכנון דרישות חומרים

  • לכל מוצר או פרוייקט יש "עץ מוצר" – BOM – Bill Of Materials

  • עץ המוצר כולל בתוכו את כל מרכיבי המוצר – חלקים וחומרי גלם

  • ה-MRP "מפוצץ" את עץ המוצר, מחשב את הכמויות של החלקים הנדרשים ומכפילם בכמות

  • התוצאה מושווית מול המלאי ומול החלקים אשר כבר הוזמנו, מוצא את ההפרש ויוצר דרישות רכש

  • מקובל להכפיל את התוצאות במקדמי איכות ו-Yield

  • ה- MRP פועל על ציר הזמן

  • בכל תוכנת ERP יש מודול MRP


3896942

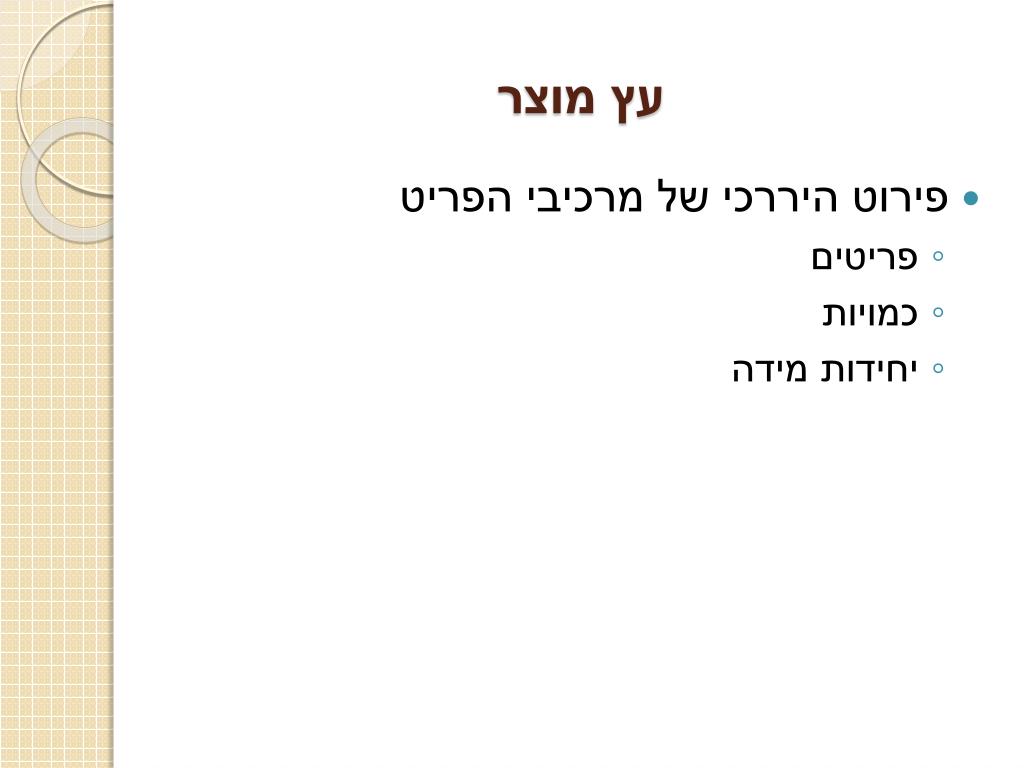

עץ מוצר

  • פירוט היררכי של מרכיבי הפריט

    • פריטים

    • כמויות

    • יחידות מידה


3896942

דוגמא


3896942

שישיית מים מינרליים

אריזה (1)

בקבוק מים (6)

מים (1.5 ליטר)

פקק (1)

בקבוק פלסטיק (1)

דוגמא נוספת

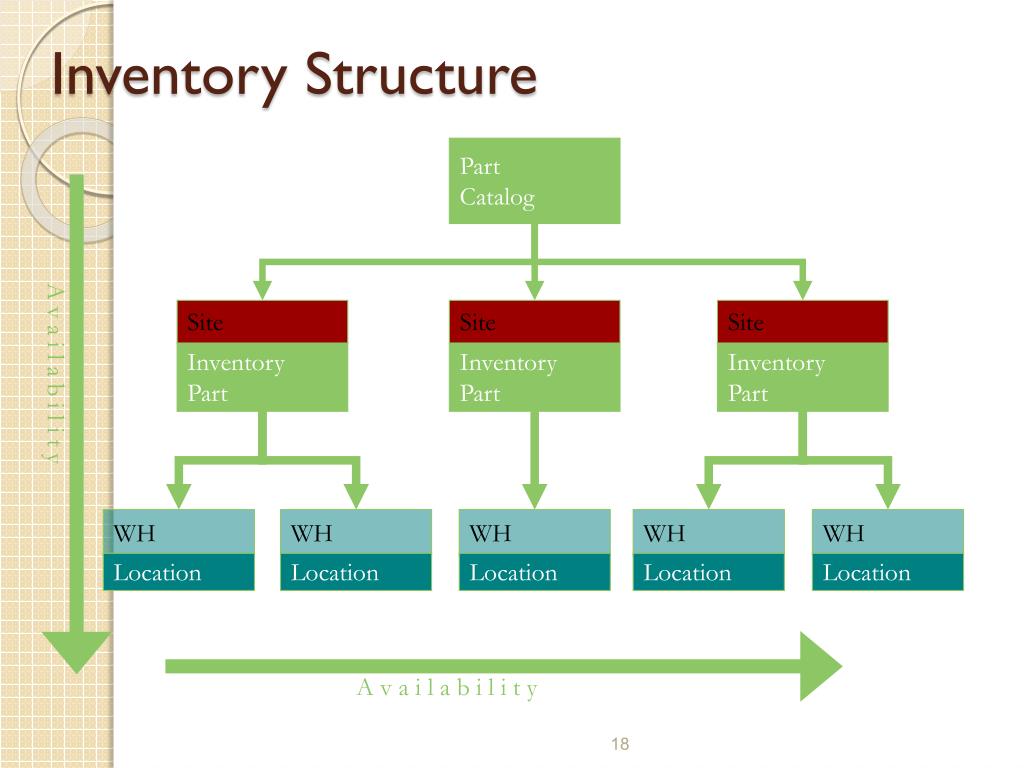

Inventory structure

A v a i l a b i l i t y

A v a i l a b i l i t y

Inventory Structure

Part

Catalog

Site

Site

Site

Inventory

Part

Inventory

Part

Inventory

Part

WH

WH

WH

WH

WH

Location

Location

Location

Location

Location


3896942

פעולות מחסן

  • פעולות רגילות

  • קבלה מרכש

  • קבלה מייצור

  • הכנת קיטים לייצור

  • ליקוט להזמנות לקוח

  • בקפלש – זיכוי מלאי

  • ספירה

  • בינחברתי

  • החזרות

  • ניפוק לפקודות עבודה

  • טיפול בקנבן


3896942

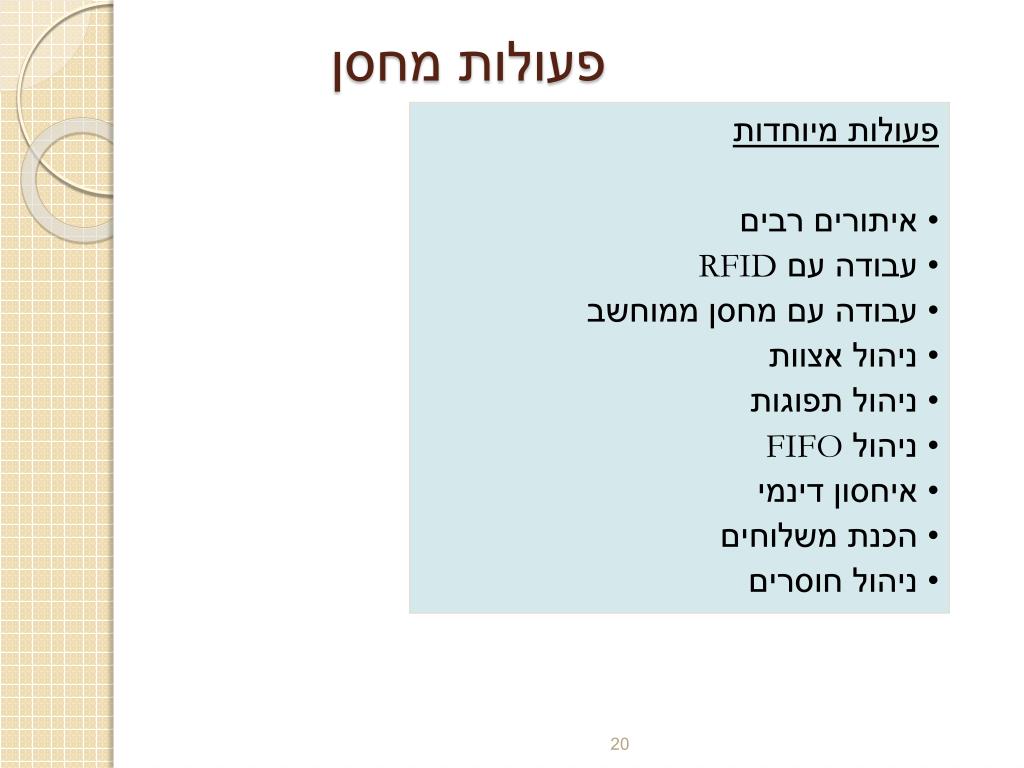

פעולות מחסן

  • פעולות מיוחדות

  • איתורים רבים

  • עבודה עם RFID

  • עבודה עם מחסן ממוחשב

  • ניהול אצוות

  • ניהול תפוגות

  • ניהול FIFO

  • איחסון דינמי

  • הכנת משלוחים

  • ניהול חוסרים


Shortage management

Shortage Management

Material Requisition

Shop Order

Work Order

Customer Order

Shortages

Purchase Order

Shop Order

Inventory Count

Returned Material

Manual Receipt

  • flag at inventory part level

  • option to resolve on receipt

  • clear view all shortages

  • Resolve on receipt


Inventory audit trail history

Transaction id/code

Part/description

Unit of Measure

Site

Direction

Quantity

Any Location field

Consignment Vendor

W/D/R reference

Lot/batch and/or serial

Engineering change id

Order Type

Order, line, release

Cost

Financial year, period, voucher

Date

User id

Scrap cause

Source

User defined/saved queries

Inventory Audit Trail History
