实验专题复习 第一课时 测量型实验 要点考点聚焦 课前热身 典型例题解析 方法小结 课时训练 鸭暖中学 刘东
要点考点聚焦 测量型实验主要考查学生对实验器材的正确操作,是考查其他实验的基础.
课前热身 1.(1)使用刻度尺前要注意观察它的_________、______ _________.(2)用刻度尺测物体的长度,图2-1-1所示测量方法中,图 ___是正确的.(3)根据这四幅图说明正确使用刻度尺的方法.(4)D图中铅笔的长度为_______ cm. 零刻度线 分度值 测量范围 D 2.70 图2-1-1
课前热身 2.弹簧秤是用来测量___的工具,它是根据____________ ____________________________原理进行测量的.使用弹簧秤时,首先要看清它的_________________,加在弹簧 秤上的力不允许超过它的_________.如图2-1-2所示的弹簧秤刻度上的每一小格表示_____ N,物重是_____ N.弹簧秤的量程是________. 力 在一定范围的 弹簧的伸长与所受外力成正比 测量范围和分度值 测量范围 0.2 3.6 0~5 N 图2-1-2
课前热身 3.对放在水平桌面上的托盘天平进行调节时,应先将游码放在____________________上. 当游码放好后,若发现指针的位置偏向分度盘的左侧,要使横梁平衡,应将平衡螺母向__调节(填“左”或“右”).称量时,应把待测物体放在天平__盘里. 在称某一物体的质量时,开始向右盘中加入20 g的砝码后,观察到指针在分度盘的位置如图 2-1-3所示,则应( ) A.在右盘中增加砝码 B.在右盘中减少砝码 C.移动游码,直到横梁平衡 D.将横梁右端的平衡螺母向右移动 横梁标尺左端“O”点 右 左 AC 图2-1-3
典型例题解析 0.1 【例1】如图2-1-4所示,刻度尺的分度值是_______cm,图中被测物体的外直径是_________cm,如果圆筒的内直径为5.6 mm,则圆铜厚为________cm. 1.70 0.57 图2-1-4
典型例题解析 【例2】如图2-1-5所示.放置在盛有水的烧杯中的两支温度计a、b, 加热时b温度计的示数始终比a温度计的示数高,其原因是____________________________ ,停止加热时,a温度计为_____℃,该温度计的最小分度值是____℃. b温度计的玻璃泡接触容器底部 44 1 图2-1-5
【例3】如图2-1-6,某同学用托盘天平测化学药品的质量时【例3】如图2-1-6,某同学用托盘天平测化学药品的质量时 (1)他把已经调节好的托盘天平搬到另一实验桌上,则使 用前 ( ) A.只要将天平放在水平台上 B.只要调节横梁平衡 C.不需要再调节 D.先将天平放在水平台上, 再调节横梁平衡 (2)当他把天平重新调好后,就把药品放在天平的右盘中,用手向左盘中加减砝码,并移动 游码,直到指针指在分度盘的中央,记下盘中砝码的质量就等于药品的质量,他的操作中错误的是:______________________________________ ____________________________________________________. (3)当他改用正确的操作方法后,盘中砝码和游码的位置如图2-1-6所示,则药品的质量是_________. 典型例题解析 D 图2-1-6 药品不应直接放在托盘内,被测物体应放在 左盘,砝码应放在右盘;砝码应用镊子夹取 47.2克
典型例题解析 【例4】指出图2-1-7(a)所示电器中的错误和图(b)中电流表、电压表的作 用,若(b)图中两表的示数如图(c)所示,则被测灯泡中的电流和两端的电压各是多少? 答案:a图中的错误,①电流表与L2并联,造成电源短路,将烧坏电流表、电源.②电压表的正 、负接线柱接反了.③电压表选了大量程.b图中电流表测L2中的电流,电压表测L2两端的电压.c图中的读数A为0.26A V示数为2.5V. ○ ○ 图2-1-7
【例5】某同学要利用天平、砝码、玻璃杯,水来测盐水的密度.【例5】某同学要利用天平、砝码、玻璃杯,水来测盐水的密度. (1)他将托盘天平放在水平桌面上,游码在标尺左端“0”点,在横梁平衡前指针的指示情况 如图2-1-8(甲)所示,此时应进行的操作是________;天平横梁平衡 后,在称物体的质量时,他在天平右盘加减砝码后,指针的指示情况如图2-1-8(乙)所示, 这时他应进行的操作是__________________. 典型例题解析 图2-1-8(甲) 图2-1-8(乙) 【答案】 (1)将横梁上的平衡螺母向左调节;将游码向右移动;
典型例题解析 (2)他按实验步骤设计了记录数据的表格如下,请你将表格栏上的空余项目补充完整. (2)空余项目的表格如下: 【答案】
【例6】在“用伏安法测定小灯泡的额定功率”的实验中.【例6】在“用伏安法测定小灯泡的额定功率”的实验中. (1)请你在下面的虚线框中画出实验电路图; (2)根据上述电路图把如图2-1-9所示的实物连接起来,连线不能交叉. (3)如果在测量时,调节滑动变阻器使小灯泡正常发光,此时电流表、电压表的示数如图2-1 -10所示,则小灯泡的额定功率为__________W. (4)小灯泡正常发光的电阻为______________Ω. 典型例题解析 答案 图2-1-9 答案 图2-1-10 答案 答案 答案:(3)电压表的读数U= 4.5 V,电流表的示数I=0.14 A. 则P=UI=4.5×0.14 W=0.63 W. 答案:(4)RL = =32 Ω.
方法小结 熟悉各种仪器及仪表的操作规则是解决这类测量型实验的基础.
课时训练 1.图2-1-12表示常用温度计部分示意图,图中每小格表示1℃,已知温度计的示数是-5℃, 因刻度不清,请你在图上标出0℃及每隔5℃的数字. 图2-1-12
估计待测物体的温度 课时训练 2.在使用温度计以前,应该:①____________________, ②_______________.在图2-1-13所示的五幅测量水温的图中,方法正确的是___图;要正确读出水的温度值,必须注意①_________________________________________;②___________________________________. 观察温度计量程 D 不能将温度计从被测液体中拿出来读 数 读数时视线要与温度内液面齐平 图2-1-13
课时训练 3.测量形状不规则的固体体积,可用量筒,由图2-1-14可知,液体的体积为____ cm3,固体的体积为____cm3. 42 20 图2-1-14
课时训练 4.为了测定不沉入水中的蜡的密度,将一蜡块用细绳系着一铁块,并把它们放入盛水的量 筒中进行实验(如图2-1-15).现有如下的测量步骤: A.用天平测出铁块的质量; B.用天平测出蜡块的质量; C.用天平测出蜡块和铁块的质量; D.在量筒中倒入适量的水; E.读出水面的刻度; F.只将铁块浸没在水中时,读出水面的刻度; G.将铁块和蜡块全部浸没水中时,读出水面的刻度. 请根据实验要求,把上面必要的测量步骤选出来 ,并把它们的字母代号填在后面的横线上 :__________. 图2-1-15 B D F G
课时训练 5.在“测定滑轮组机械效率”实验中 (1)实验所必需的器材有:铁架台、滑轮组、细绳、钩码和___________. (2)求有用功应测出的物理量是______________________;求总功 应测出的物理量是__________________________. (3)根据实验测定的物理量计算机械效率的表达式是 _____________________________ (4)下表的表格是两组同学实验时测得的两组平均数据,根据表中所给的数据,计算表中未 知的数据并填入表中. 【答案】87.5% ,0.5,81.7% (5)画出甲、乙两组滑轮组的装配图. 刻度尺 钩码重G和钩码上升高度h 拉力F和拉力移动距离s 表格 答案如图2-1-16

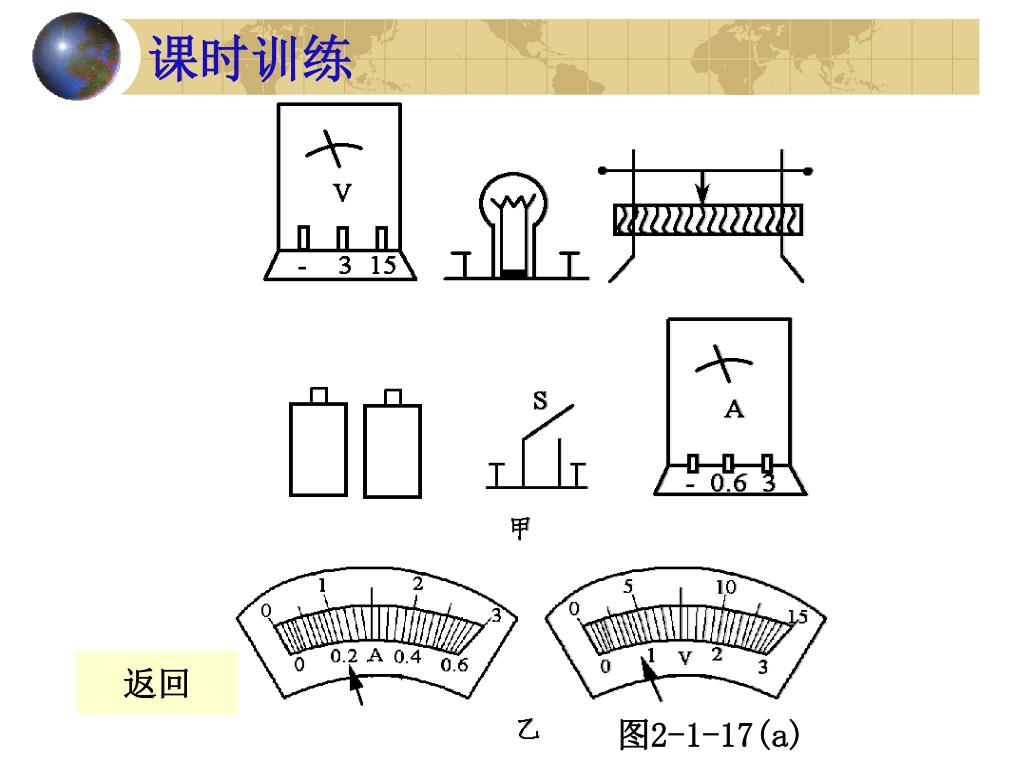

课时训练 6.用如 甲所示的器材测小灯泡正常发光时的 电阻,其中小灯泡标有“3.8 V”字样,正常发光时的功率 约0.9 W. (1)画出实验电路图. (2)用笔画线代替导线,按电路图把各器材连成实验电路. (3)连接电路时,开关应处于_____状态.闭合开关前,滑动 变阻器的滑片处于___________. (4)闭合开关,调节滑动变阻器.灯泡正常发光时电流表和电 压表的示数如 乙所示,电流表的示数为______,电压表的示数为_______,灯泡此时的电阻是_________. (5)某同学连好电路,闭合开关时,电压表、电流表都有示数,调节滑动变阻器,发现电流表示数变化,电压表示数 几乎不变,这是由于________________________造成的. 图2-1-17(a) 答案 如图2-1-17(b) 答案如图2-1-17(c) 断开 最大阻值处 0.22 A 图2-1-17(a) 3.8 V 17.4 Ω 电压表直接接在电源两端
典型例题解析 返回
典型例题解析 返回
典型例题解析 返回 图2-1-9
典型例题解析 图2-1-10 返回
课时训练 返回
课时训练 图2-1-6 返回
课时训练 返回 图2-1-17(a)
课时训练 图2-1-17(b) 返回
课时训练 图2-1-17(c) 返回
典型例题解析 返回 图2-1-7
