  1. Fundamentals - VITA SYSTEM 3D-MASTER

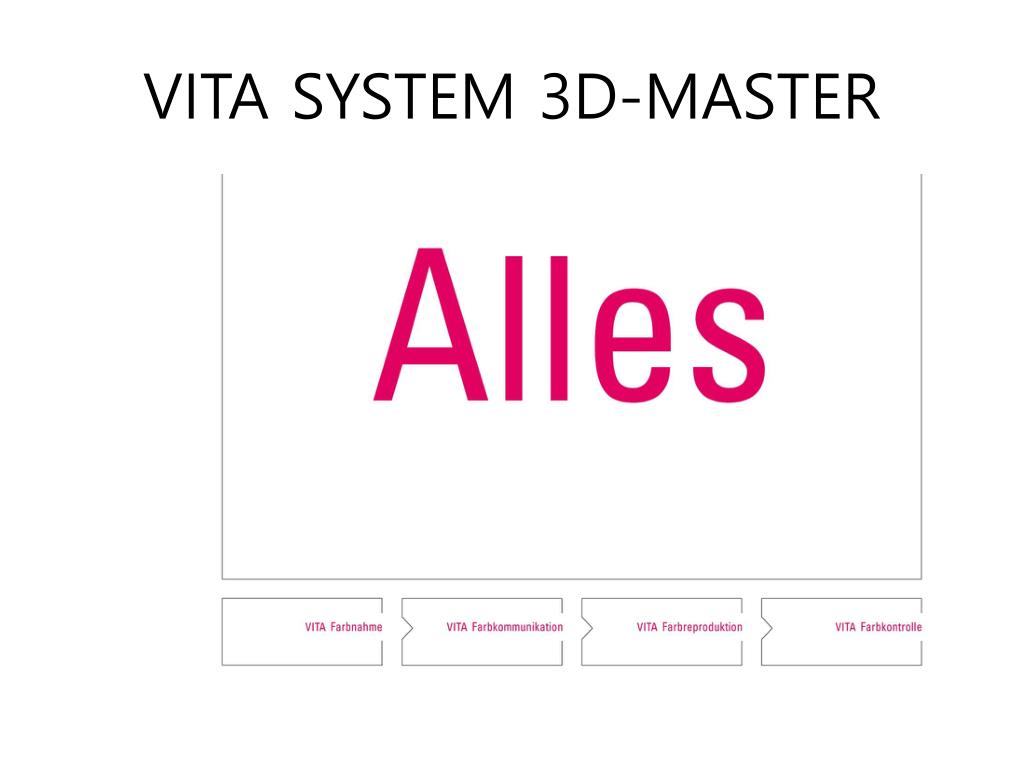

  2. VITA SYSTEM 3D-MASTER

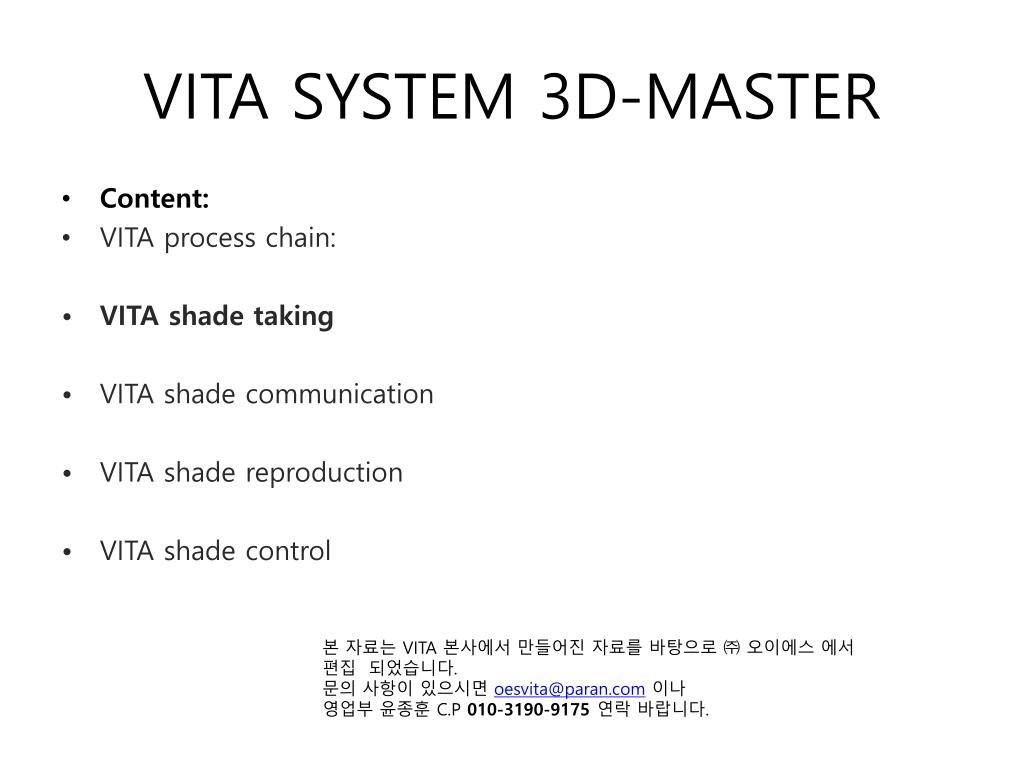

  3. VITA SYSTEM 3D-MASTER • Content: • VITA process chain: • VITA shade taking • VITA shade communication • VITA shade reproduction • VITA shade control 본 자료는 VITA 본사에서 만들어진 자료를 바탕으로 ㈜ 오이에스 에서 편집 되었습니다. 문의 사항이 있으시면 oesvita@paran.com이나 영업부 윤종훈 C.P 010-3190-9175연락 바랍니다.

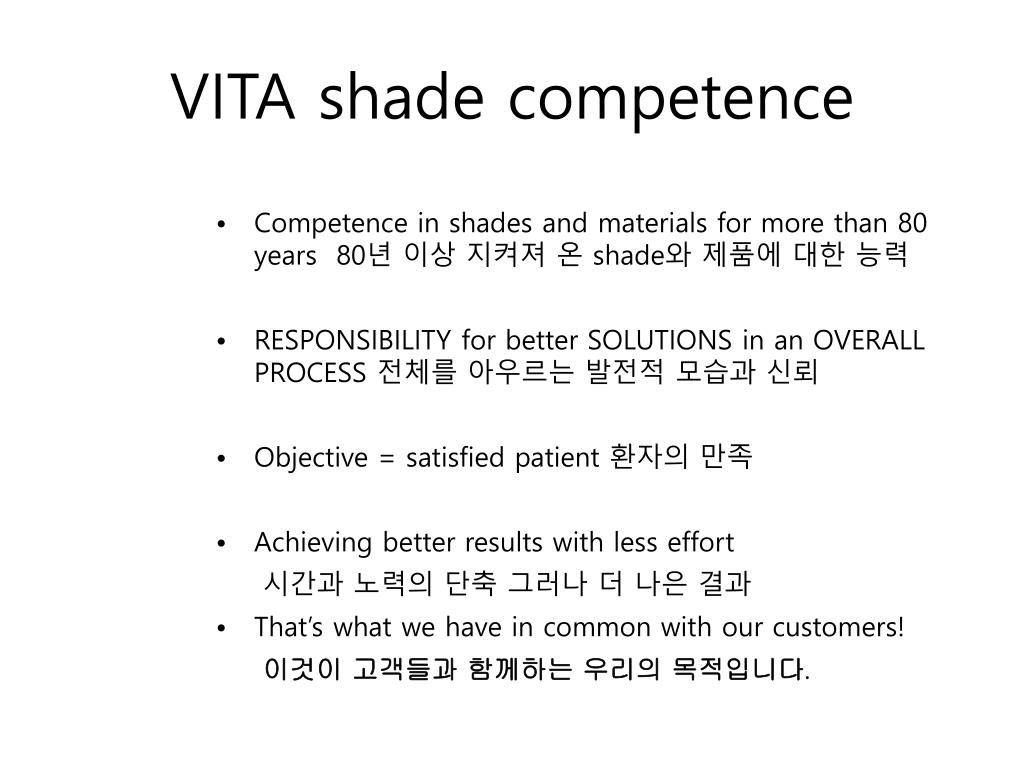

  4. VITA shade competence • Competence in shades and materials for more than 80 years 80년 이상 지켜져 온 shade와 제품에 대한 능력 • RESPONSIBILITY for better SOLUTIONS in an OVERALL PROCESS 전체를 아우르는 발전적 모습과 신뢰 • Objective = satisfied patient 환자의 만족 • Achieving better results with less effort 시간과 노력의 단축 그러나 더 나은 결과 • That’s what we have in common with our customers! 이것이 고객들과 함께하는 우리의 목적입니다.

  5. VITA shade competence • Development of the VITA shade guides until 1956: • 1924 • 1954 • 1956 지금까지 많은 분들이 사랑해 주셨던 VITA classical shade guide는 1956년에 만들어 졌습니다.(lumin vaccum)

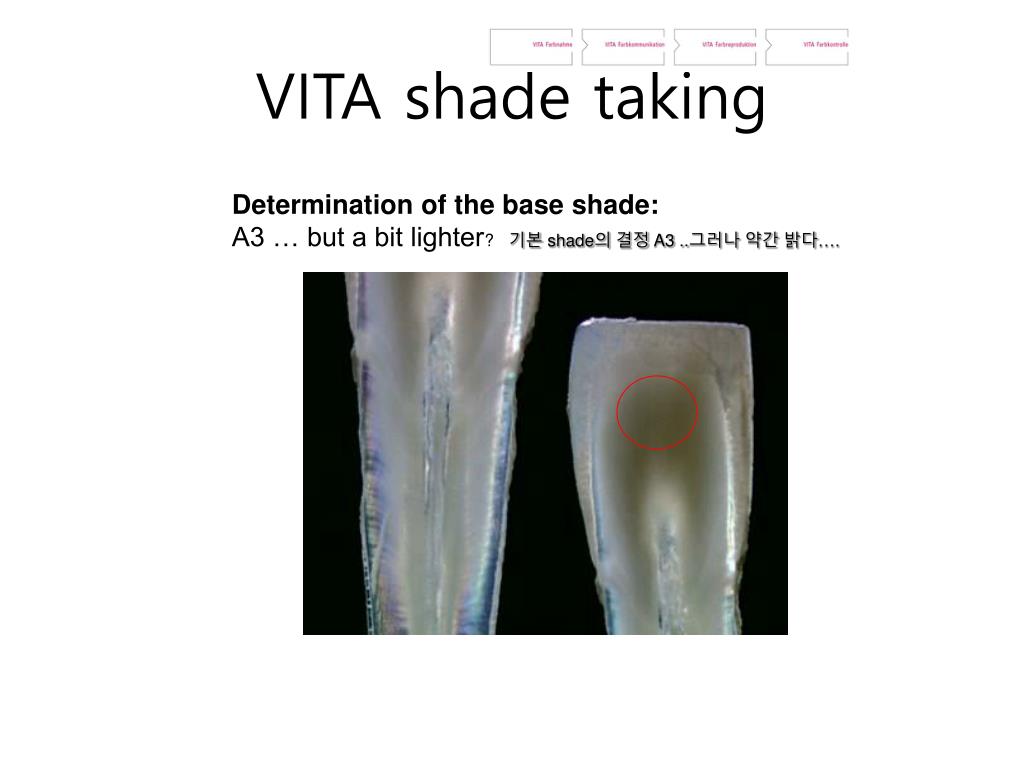

  6. VITA shade taking Determination of the base shade: A3 … but a bit lighter? 기본 shade의 결정 A3 ..그러나 약간 밝다….

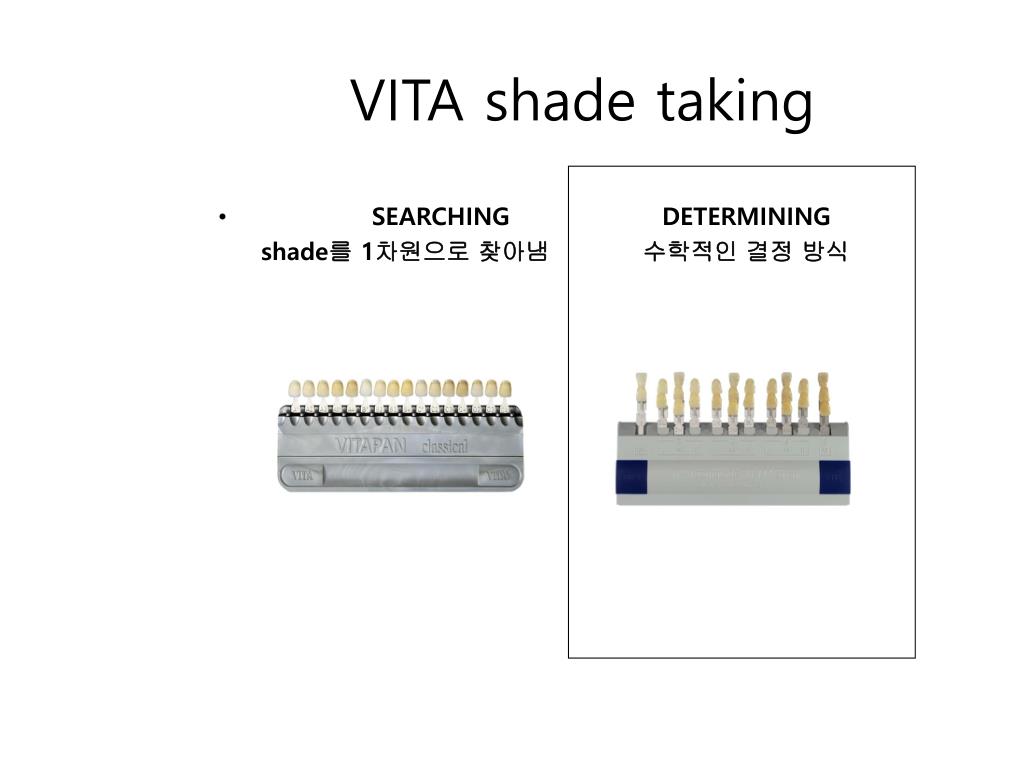

  7. VITA shade taking • SEARCHINGDETERMINING shade를 1차원으로 찾아냄수학적인 결정 방식

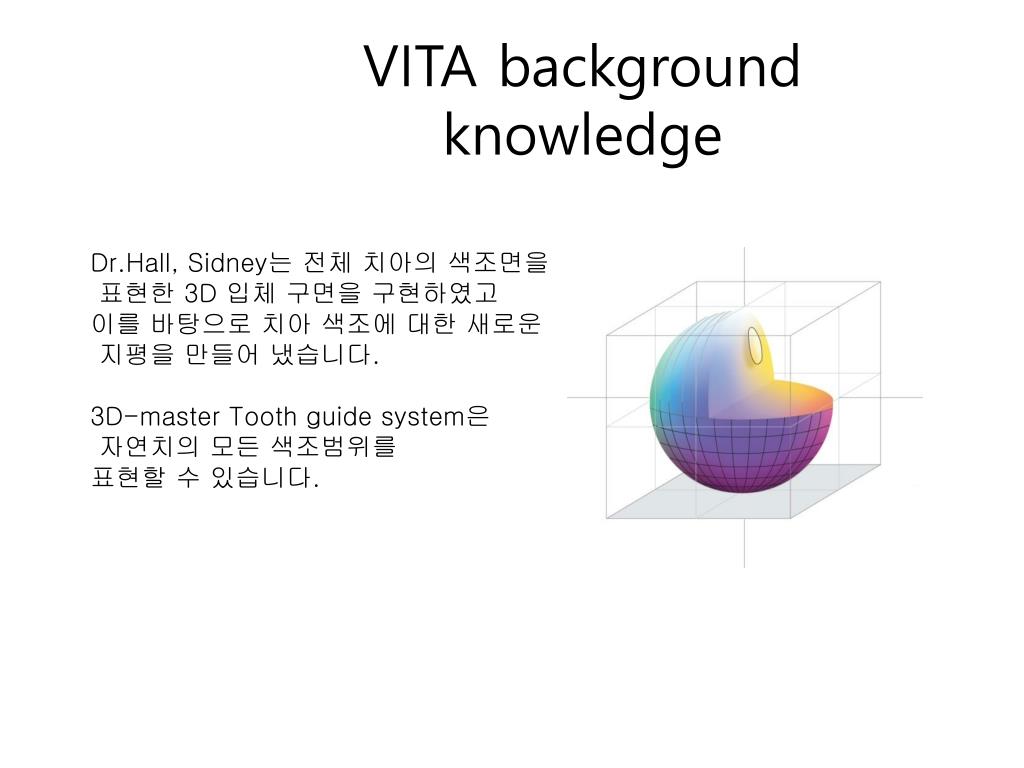

  8. VITA background knowledge Dr.Hall, Sidney는 전체 치아의 색조면을 표현한 3D 입체 구면을 구현하였고 이를 바탕으로 치아 색조에 대한 새로운 지평을 만들어 냈습니다. 3D-master Tooth guide system은 자연치의 모든 색조범위를 표현할 수 있습니다.

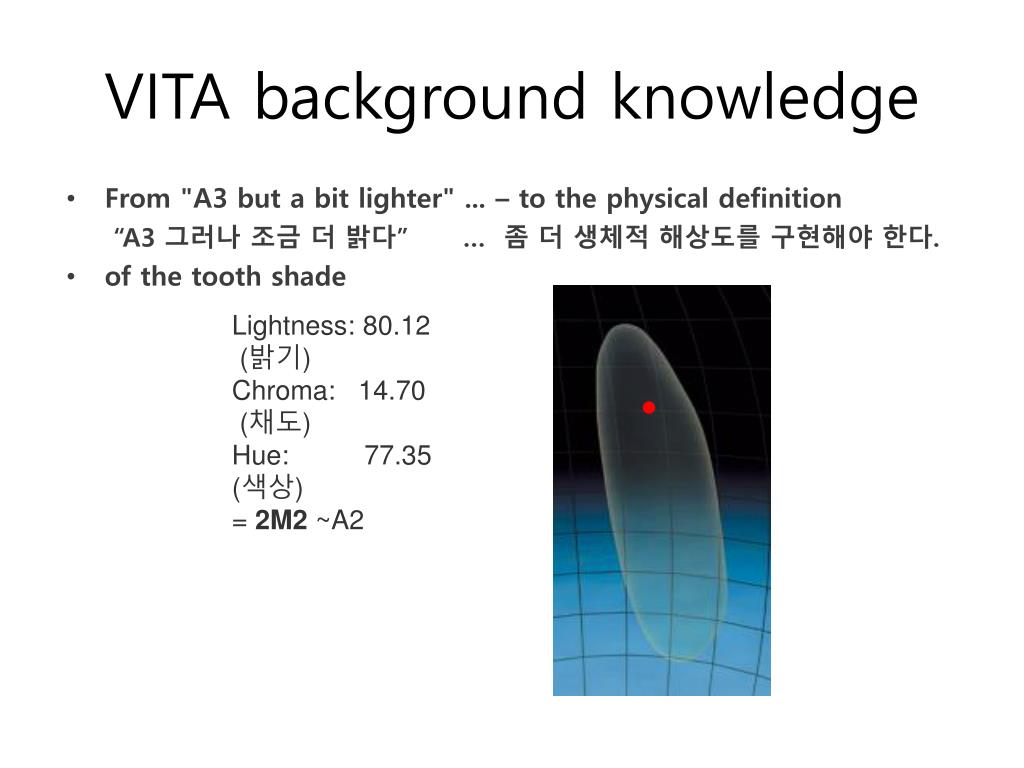

  9. VITA background knowledge • From "A3 but a bit lighter" ... – to the physical definition “A3 그러나 조금 더 밝다” … 좀 더 생체적 해상도를 구현해야 한다. • of the tooth shade Lightness: 80.12 (밝기) Chroma: 14.70 (채도) Hue: 77.35 (색상) = 2M2 ~A2

  10. VITA background knowledge Classical shade guide에 의해 구현된 치아 색조 배열표 - 치아의 범위가 색조 범위를 벗어나 있다.

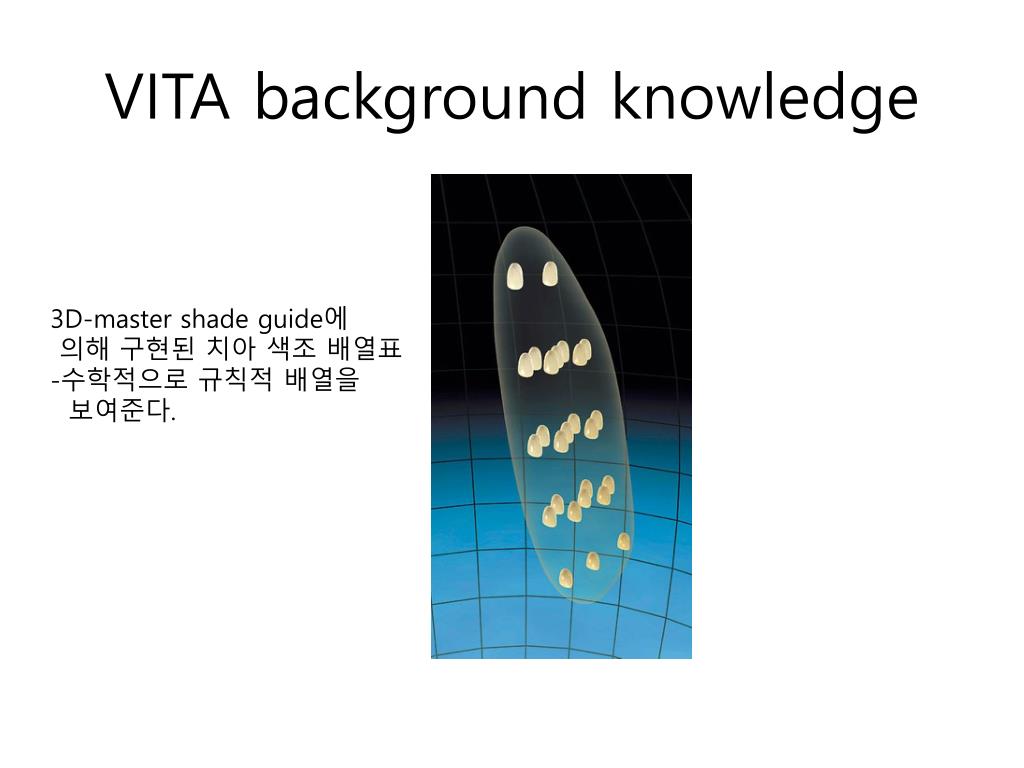

  11. VITA background knowledge • 3D-master shade guide에 • 의해 구현된 치아 색조 배열표 • 수학적으로 규칙적 배열을 • 보여준다.

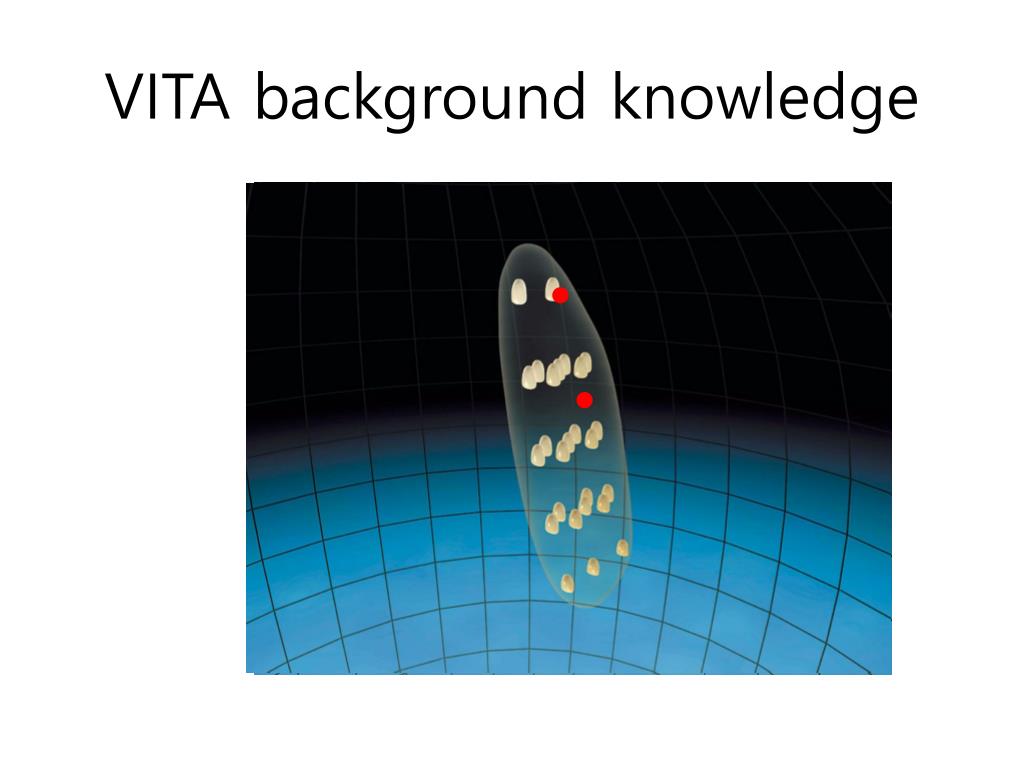

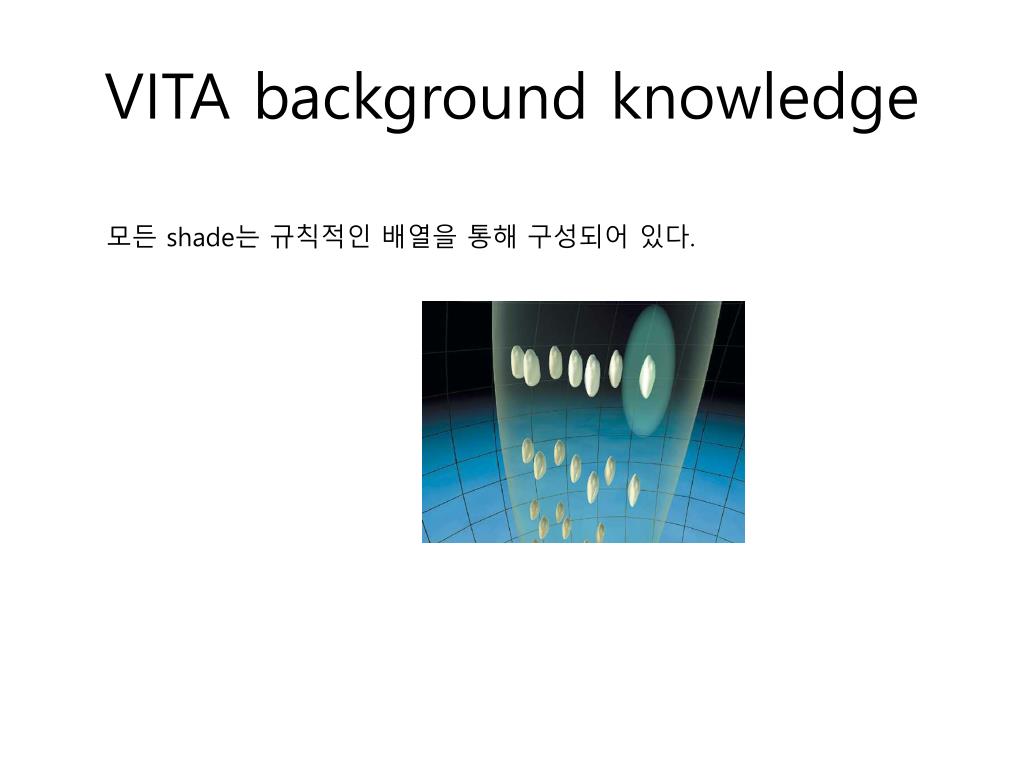

  12. VITA background knowledge 모든 shade는 규칙적인 배열을 통해 구성되어 있다.

  13. VITA background knowledge

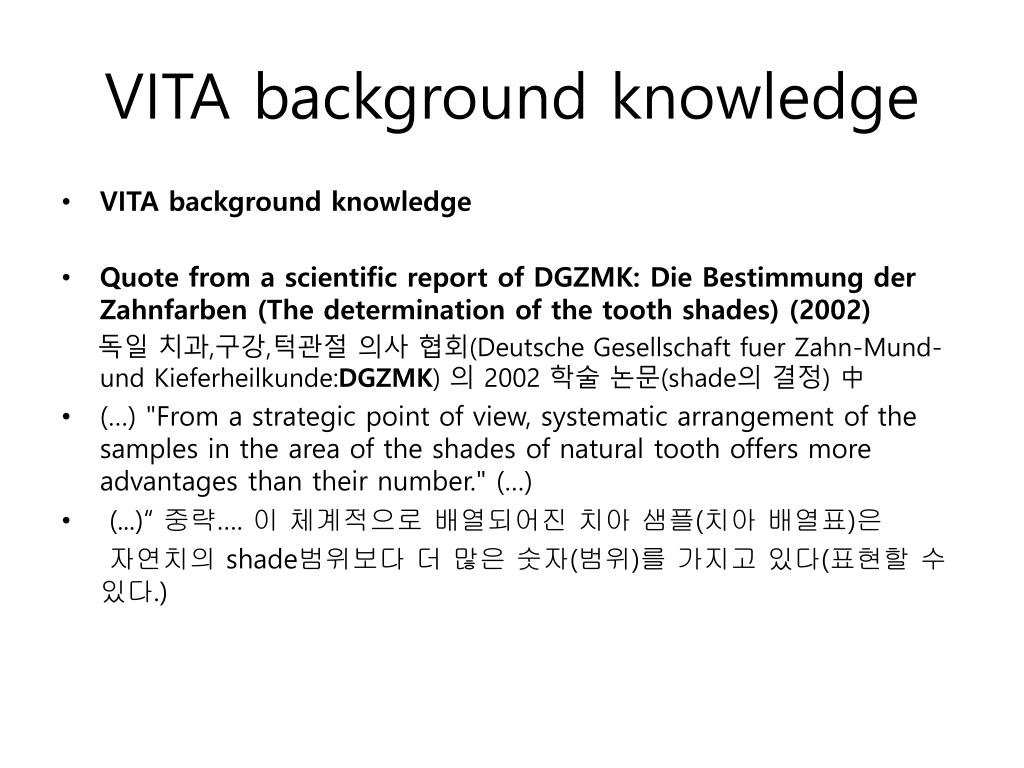

  14. VITA background knowledge • VITA background knowledge • Quote from a scientific report of DGZMK: Die Bestimmung der Zahnfarben (The determination of the tooth shades) (2002) 독일 치과,구강,턱관절 의사 협회(Deutsche Gesellschaft fuer Zahn-Mund- und Kieferheilkunde:DGZMK) 의 2002 학술 논문(shade의 결정) 中 • (…) "From a strategic point of view, systematic arrangement of the samples in the area of the shades of natural tooth offers more advantages than their number." (…) • (...)“ 중략…. 이 체계적으로 배열되어진 치아 샘플(치아 배열표)은 자연치의 shade범위보다 더 많은 숫자(범위)를 가지고 있다(표현할 수 있다.)

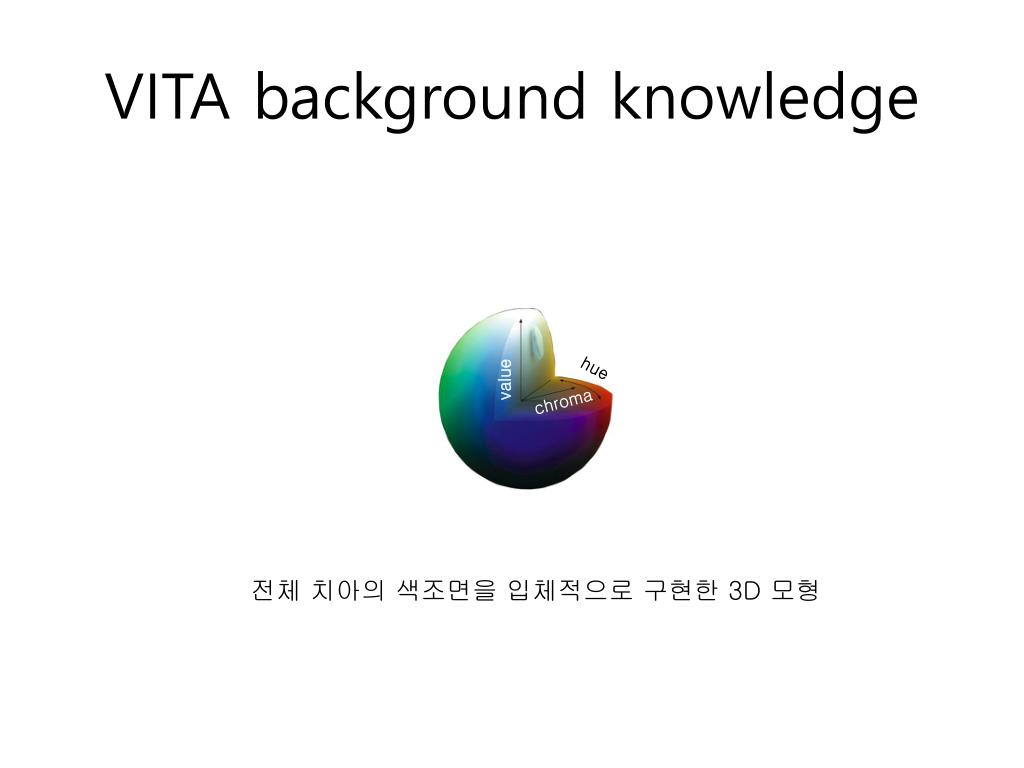

  15. VITA background knowledge value hue chroma 전체 치아의 색조면을 입체적으로 구현한 3D 모형

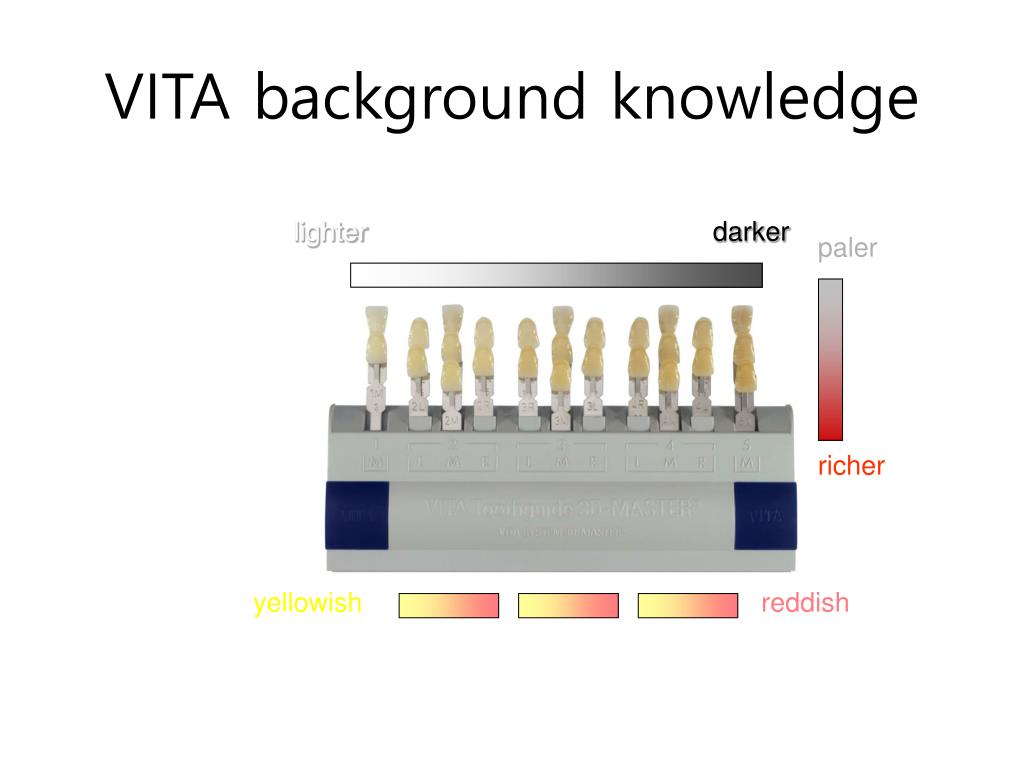

  16. VITA background knowledge lighter darker paler richer yellowish reddish

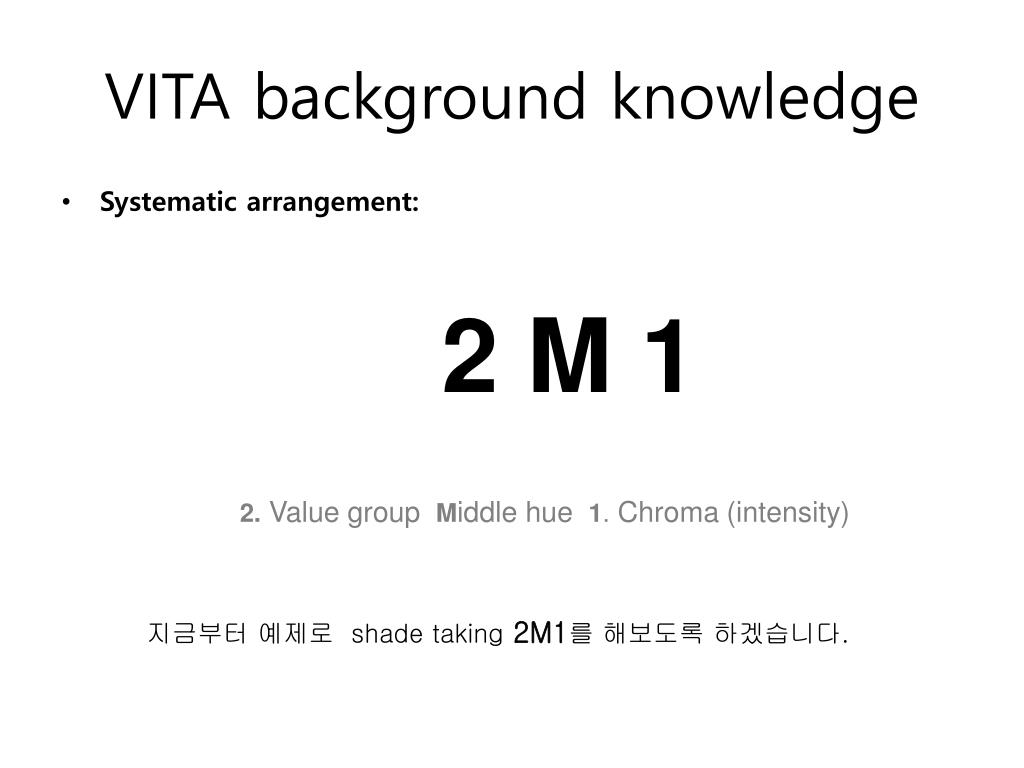

  17. VITA background knowledge • Systematic arrangement: 2 M 1 2. Value group Middle hue 1. Chroma (intensity) 지금부터 예제로 shade taking 2M1를 해보도록 하겠습니다.

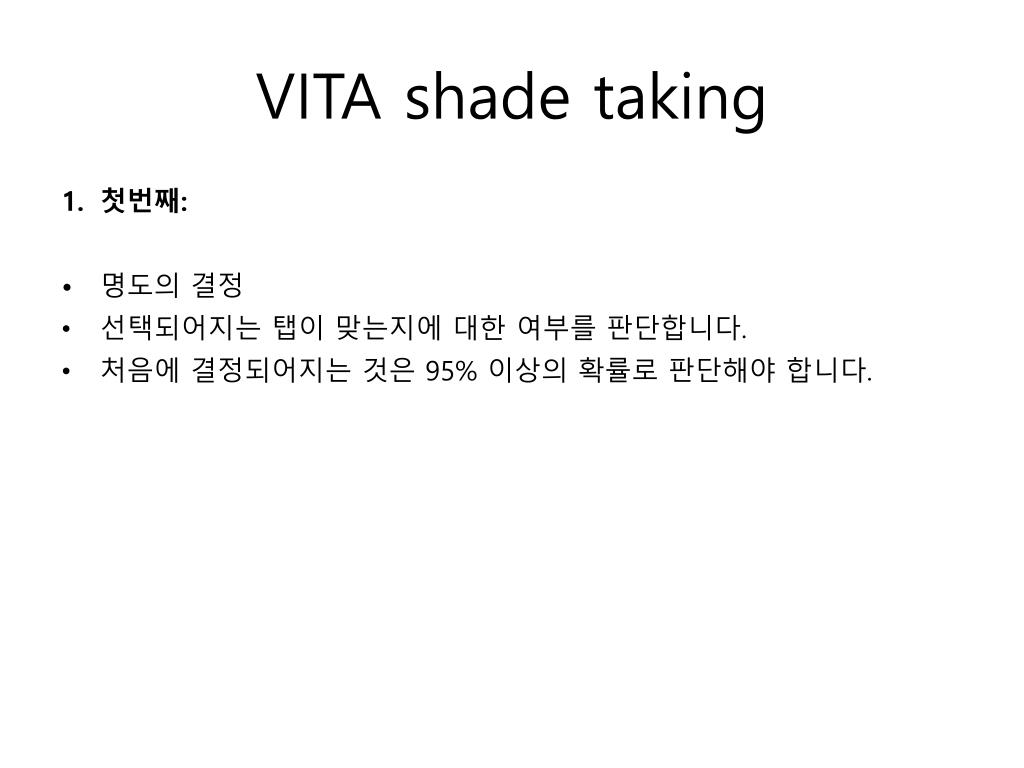

  18. VITA shade taking • 첫번째: • 명도의 결정 • 선택되어지는 탭이 맞는지에 대한 여부를 판단합니다. • 처음에 결정되어지는 것은 95% 이상의 확률로 판단해야 합니다.

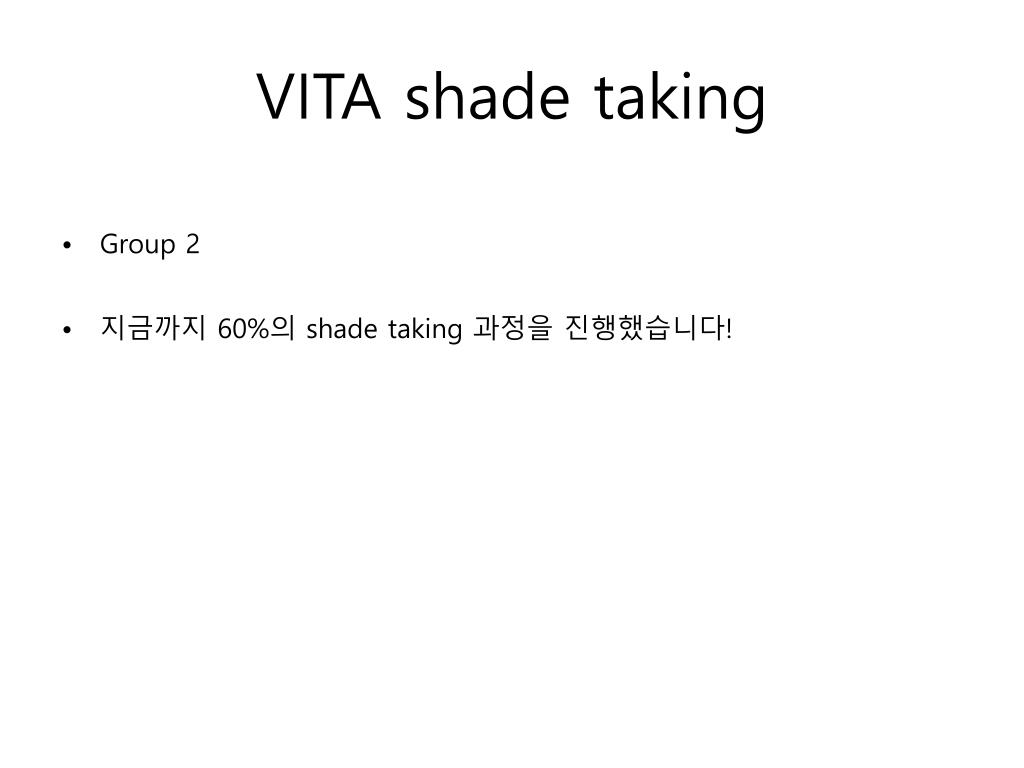

  19. VITA shade taking • Group 2 • 지금까지 60%의 shade taking 과정을 진행했습니다!

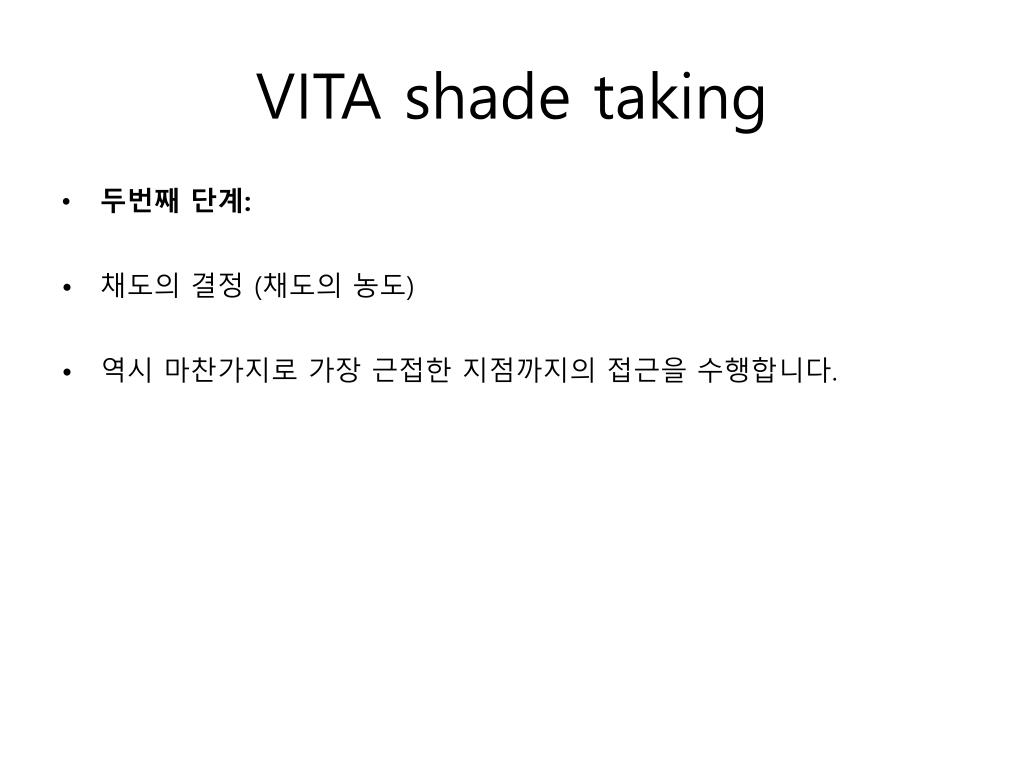

  20. VITA shade taking • 두번째 단계: • 채도의 결정 (채도의 농도) • 역시 마찬가지로 가장 근접한 지점까지의 접근을 수행합니다.

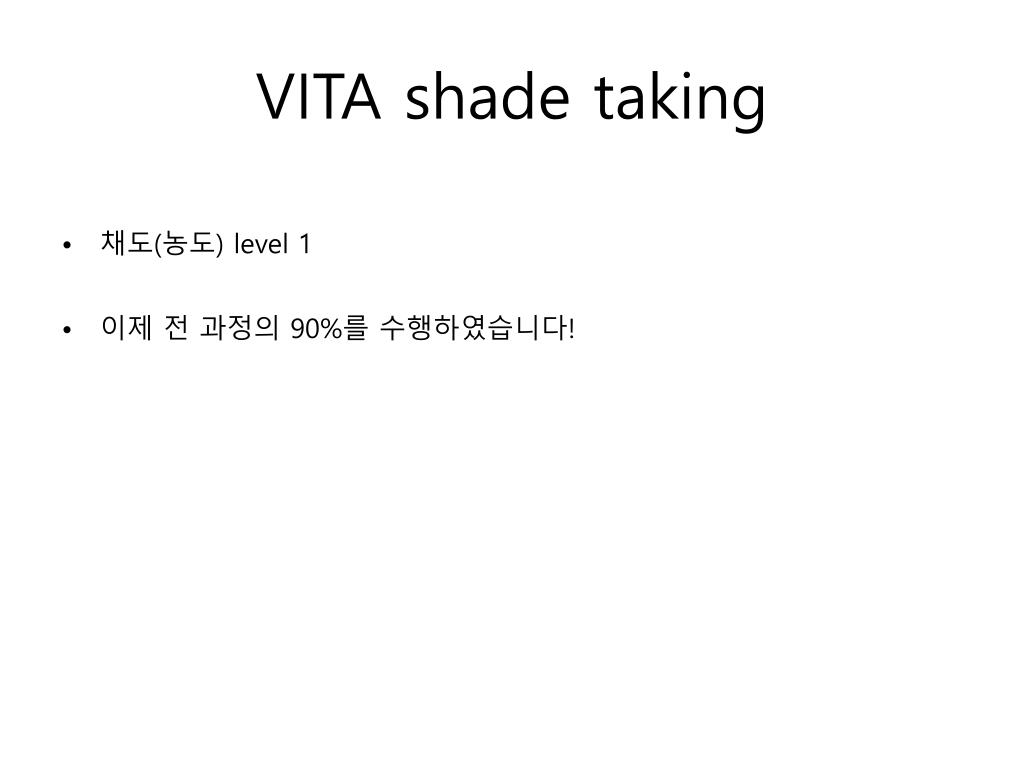

  21. VITA shade taking • 채도(농도) level 1 • 이제 전 과정의 90%를 수행하였습니다!

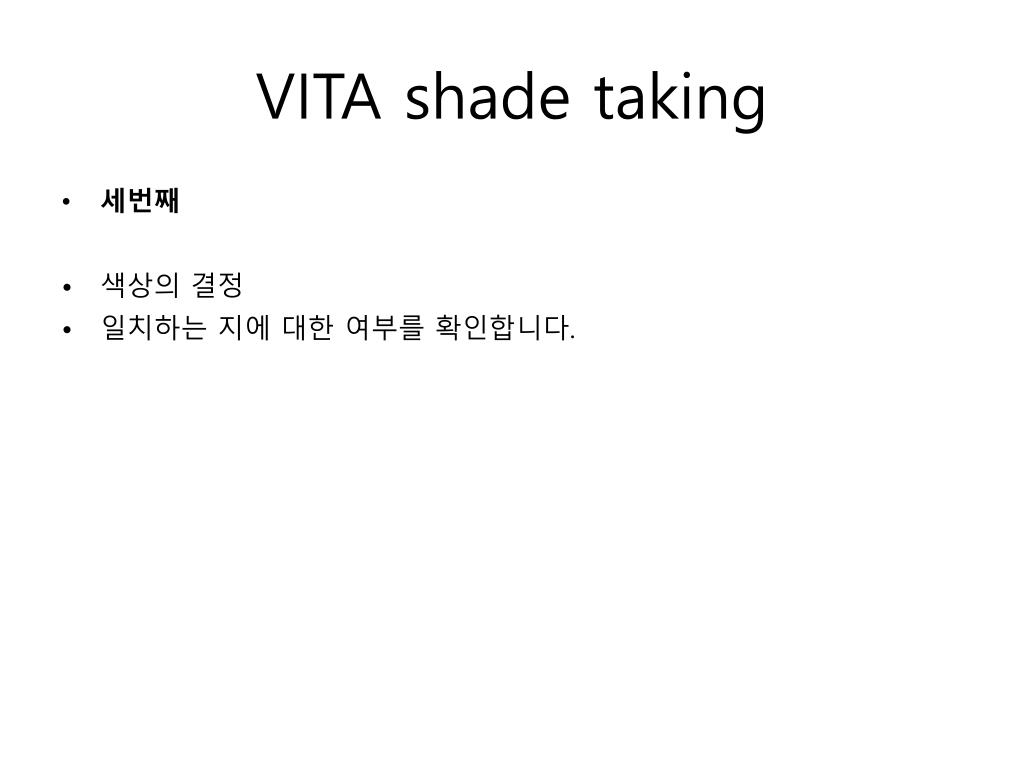

  22. VITA shade taking • 세번째 • 색상의 결정 • 일치하는 지에 대한 여부를 확인합니다.

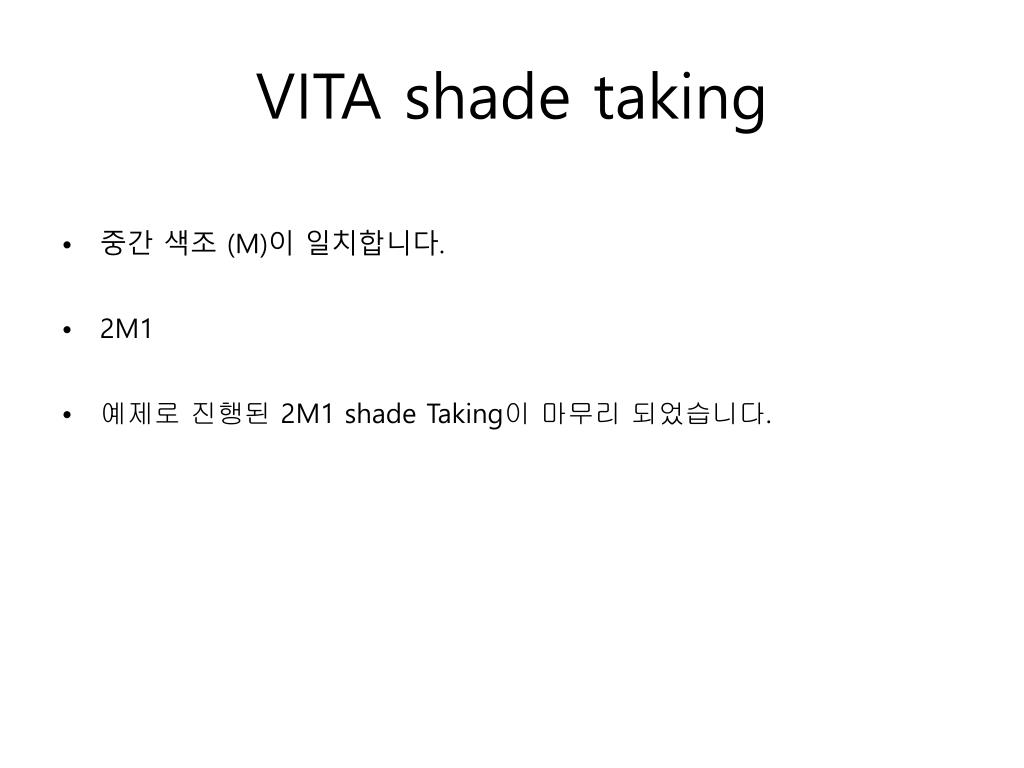

  23. VITA shade taking • 중간 색조 (M)이 일치합니다. • 2M1 • 예제로 진행된 2M1 shade Taking이 마무리 되었습니다.

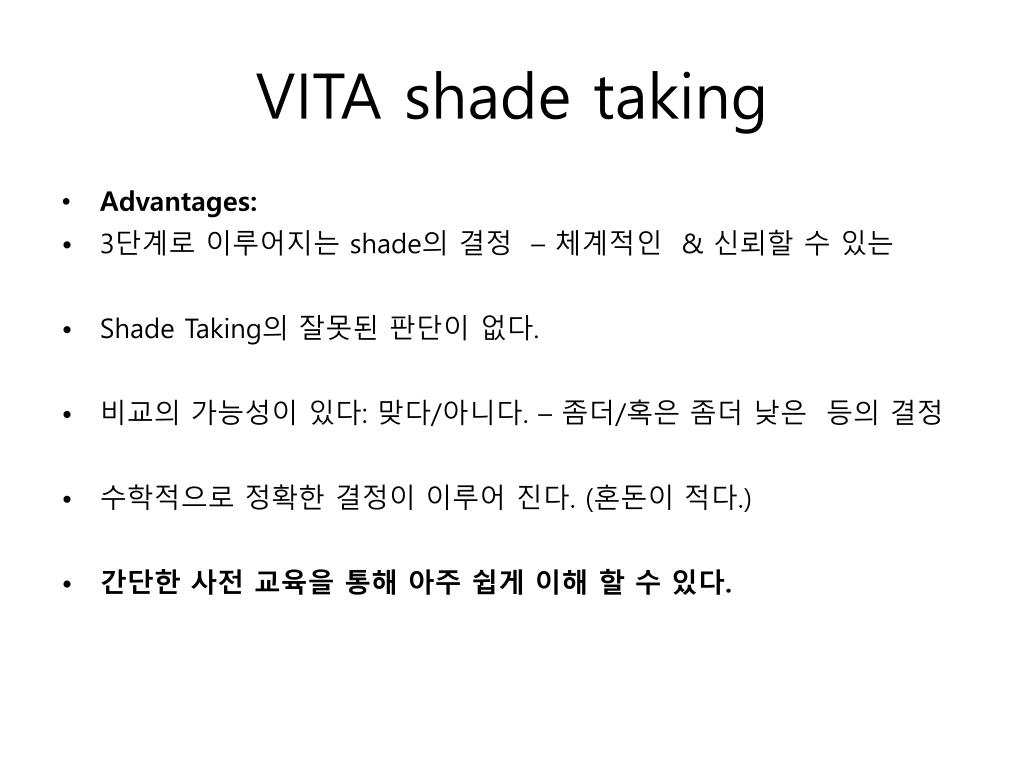

  24. VITA shade taking • Advantages: • 3단계로 이루어지는 shade의 결정 – 체계적인 & 신뢰할 수 있는 • Shade Taking의 잘못된 판단이 없다. • 비교의 가능성이 있다: 맞다/아니다. – 좀더/혹은 좀더 낮은등의 결정 • 수학적으로 정확한 결정이 이루어 진다. (혼돈이 적다.) • 간단한 사전 교육을 통해 아주 쉽게 이해 할 수 있다.
