數位影像處理基本原理 2.1 視覺構成 2.2 光與電磁頻譜 2.3 影像感測與擷取 2.4 影像取樣與量化 2.5 影像元素間之基本關係 2.6 線性與非線性運算

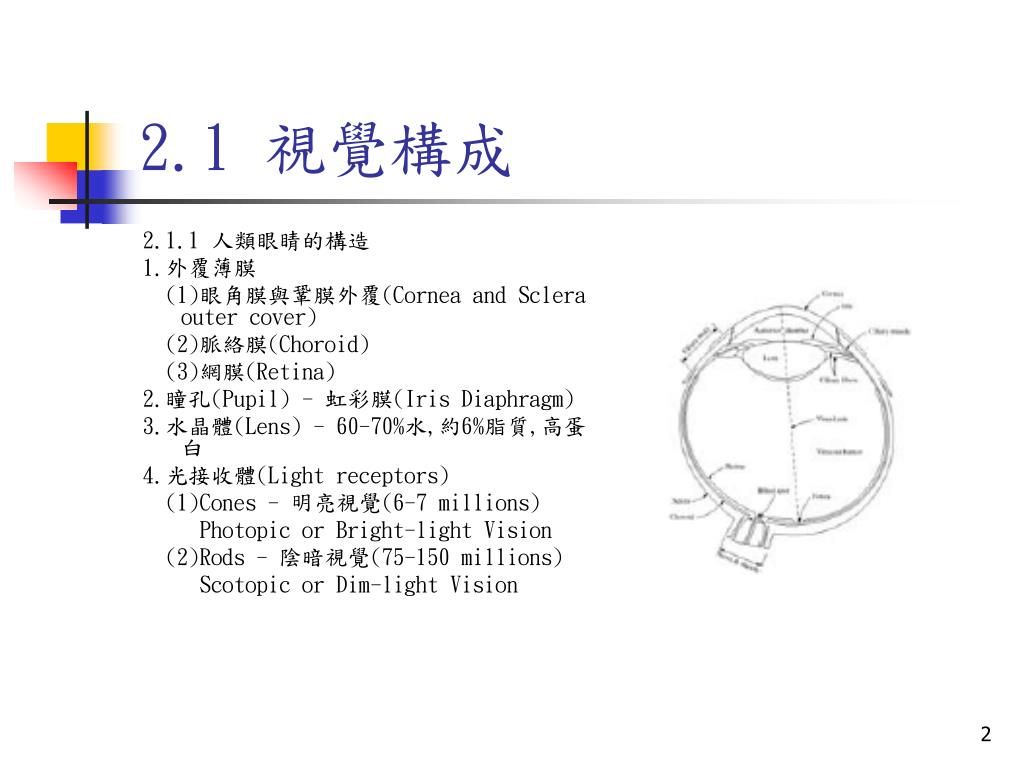

2.1 視覺構成 2.1.1 人類眼睛的構造 1.外覆薄膜 (1)眼角膜與鞏膜外覆(Cornea and Sclera outer cover) (2)脈絡膜(Choroid) (3)網膜(Retina) 2.瞳孔(Pupil) - 虹彩膜(Iris Diaphragm) 3.水晶體(Lens) - 60-70%水,約6%脂質,高蛋白 4.光接收體(Light receptors) (1)Cones - 明亮視覺(6-7 millions) Photopic or Bright-light Vision (2)Rods - 陰暗視覺(75-150 millions) Scotopic or Dim-light Vision

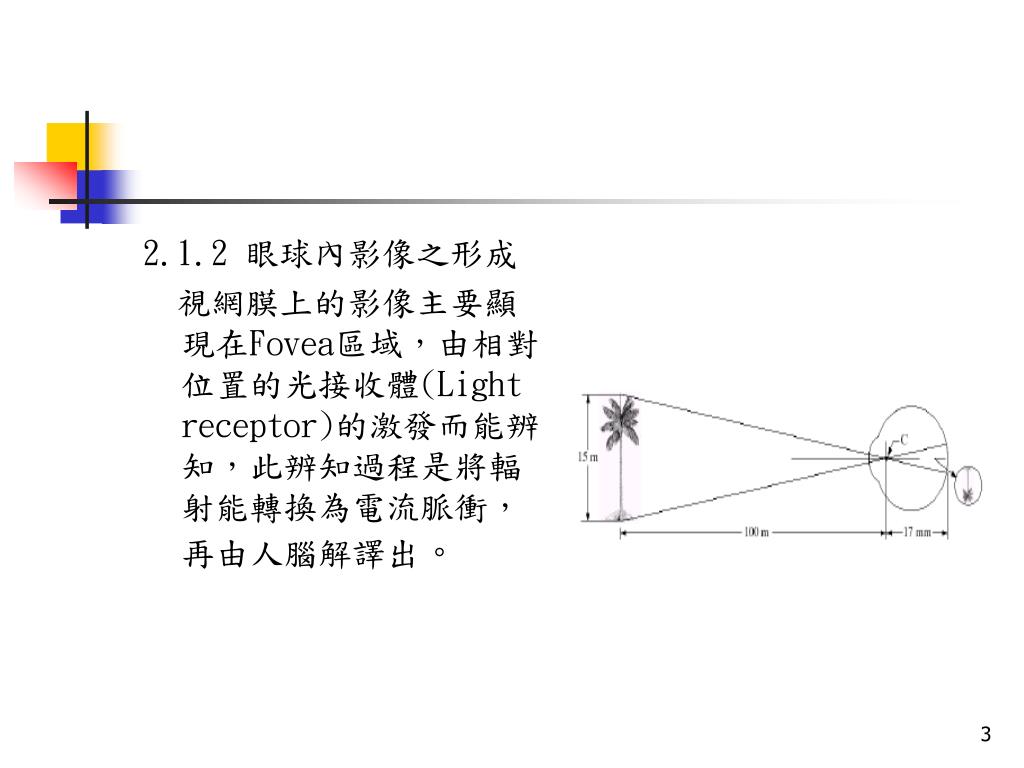

2.1.2 眼球內影像之形成 視網膜上的影像主要顯現在Fovea區域，由相對位置的光接收體(Light receptor)的激發而能辨知，此辨知過程是將輻射能轉換為電流脈衝，再由人腦解譯出。

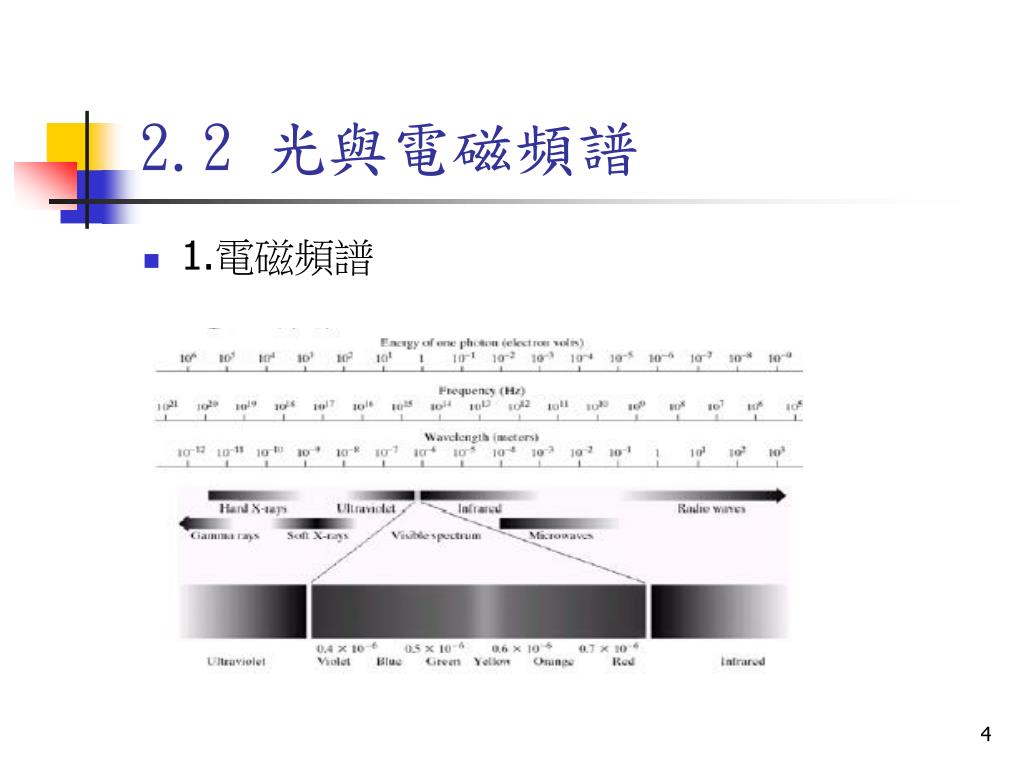

2.2 光與電磁頻譜 • 1.電磁頻譜
2. 波長與能量 λ= c/ν c = 2.998 x 108 m/s E=hv Planck’s constant h = 6.626196 x 10-34 J-s

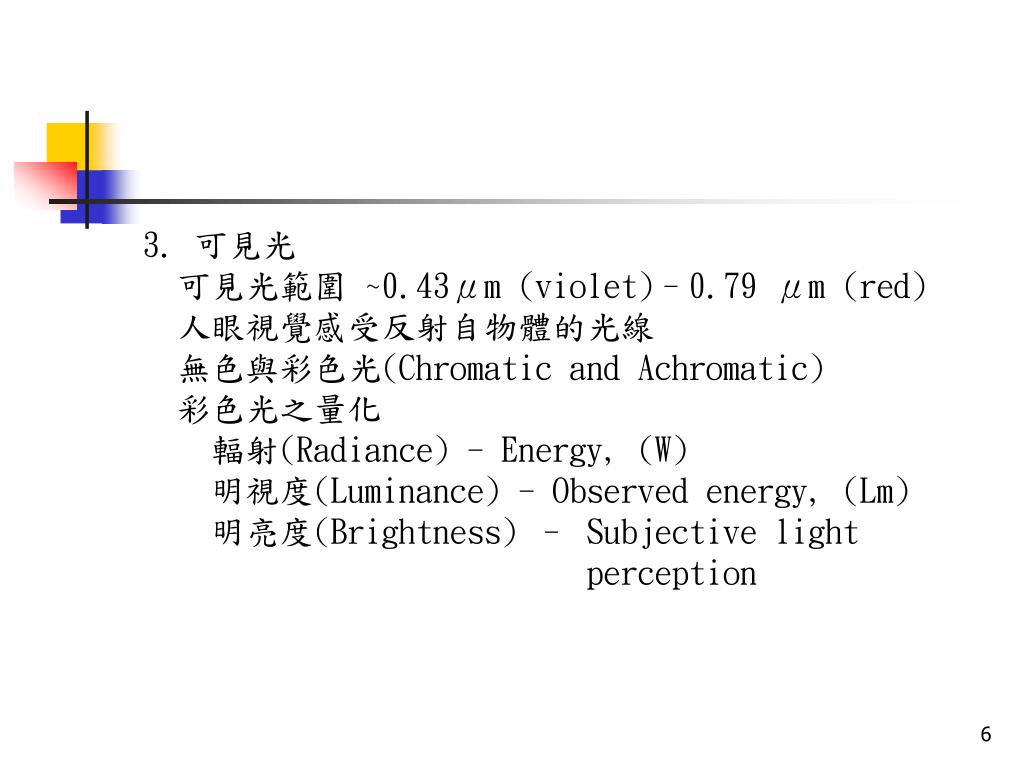

3. 可見光 可見光範圍 ~0.43μm (violet)–0.79 μm (red) 人眼視覺感受反射自物體的光線 無色與彩色光(Chromatic and Achromatic) 彩色光之量化 輻射(Radiance) - Energy, (W) 明視度(Luminance) - Observed energy, (Lm) 明亮度(Brightness) – Subjective light perception
2.3 影像感測與擷取 以單一感測器擷取影像 光二極體(Photodiode) Microdensitometers 掃描影像方式 以線型感測器擷取影像 平台式掃描器 CAT, MRI, PET 以陣列型感測器擷取影像

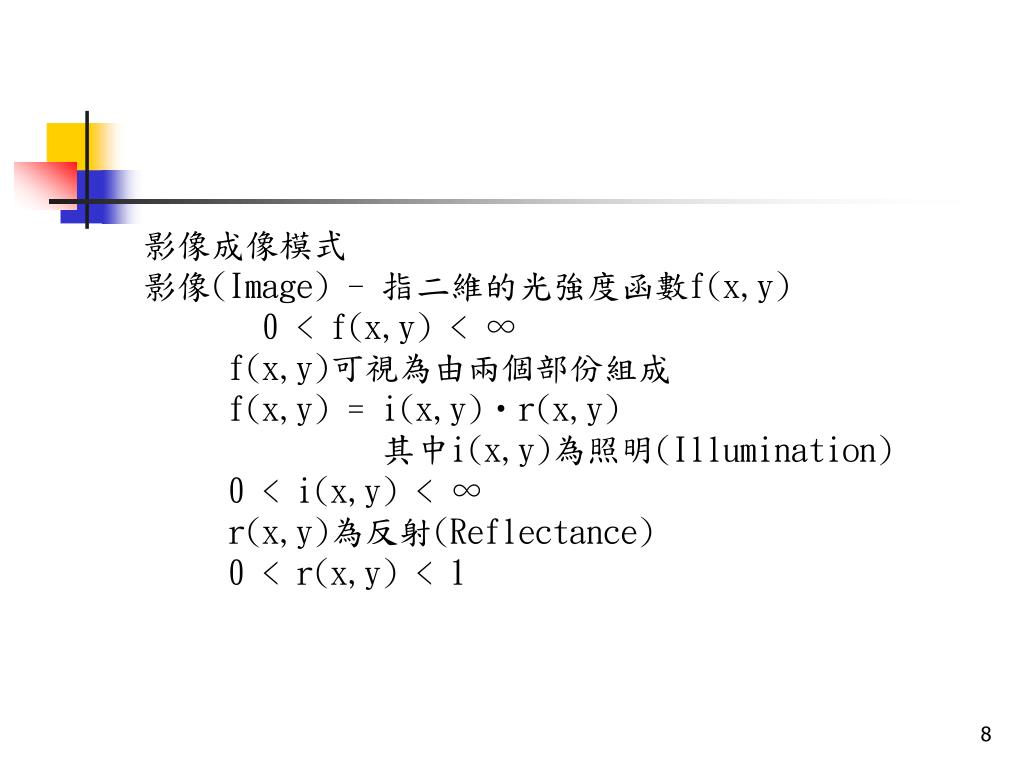

影像成像模式 影像(Image) - 指二維的光強度函數f(x,y) 0 < f(x,y) < ∞ f(x,y)可視為由兩個部份組成 f(x,y) = i(x,y)‧r(x,y) 其中i(x,y)為照明(Illumination) 0 < i(x,y) < ∞ r(x,y)為反射(Reflectance) 0 < r(x,y) < 1

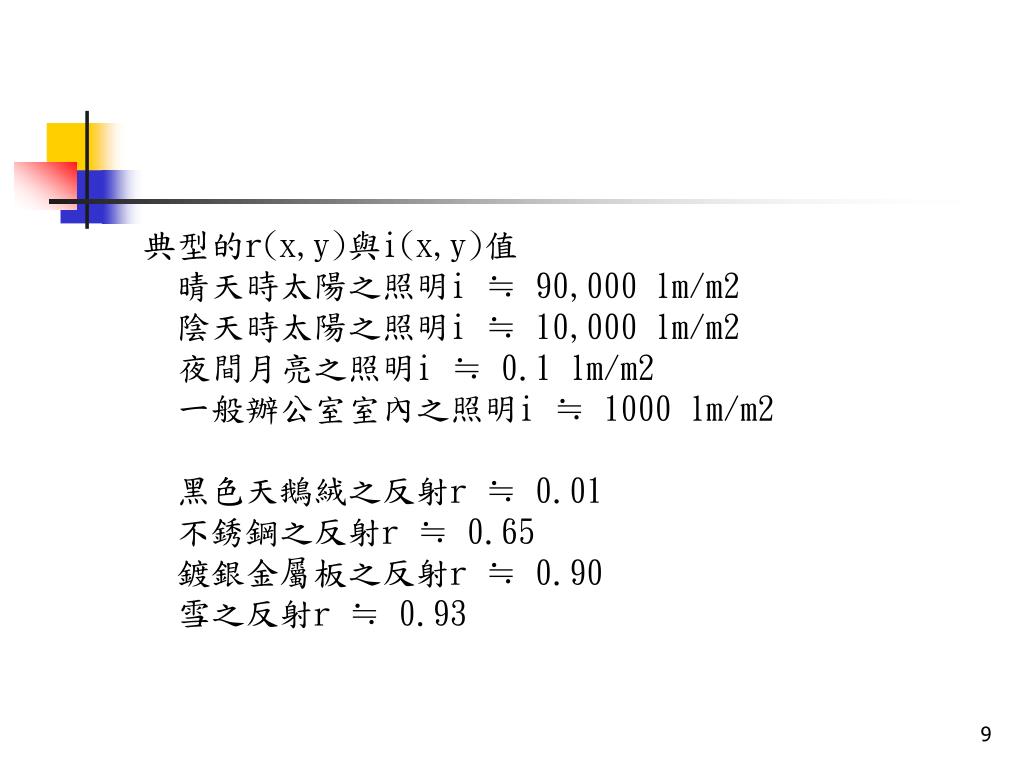

典型的r(x,y)與i(x,y)值 晴天時太陽之照明i ≒ 90,000 lm/m2 陰天時太陽之照明i ≒ 10,000 lm/m2 夜間月亮之照明i ≒ 0.1 lm/m2 一般辦公室室內之照明i ≒ 1000 lm/m2 黑色天鵝絨之反射r ≒ 0.01 不銹鋼之反射r ≒ 0.65 鍍銀金屬板之反射r ≒ 0.90 雪之反射r ≒ 0.93

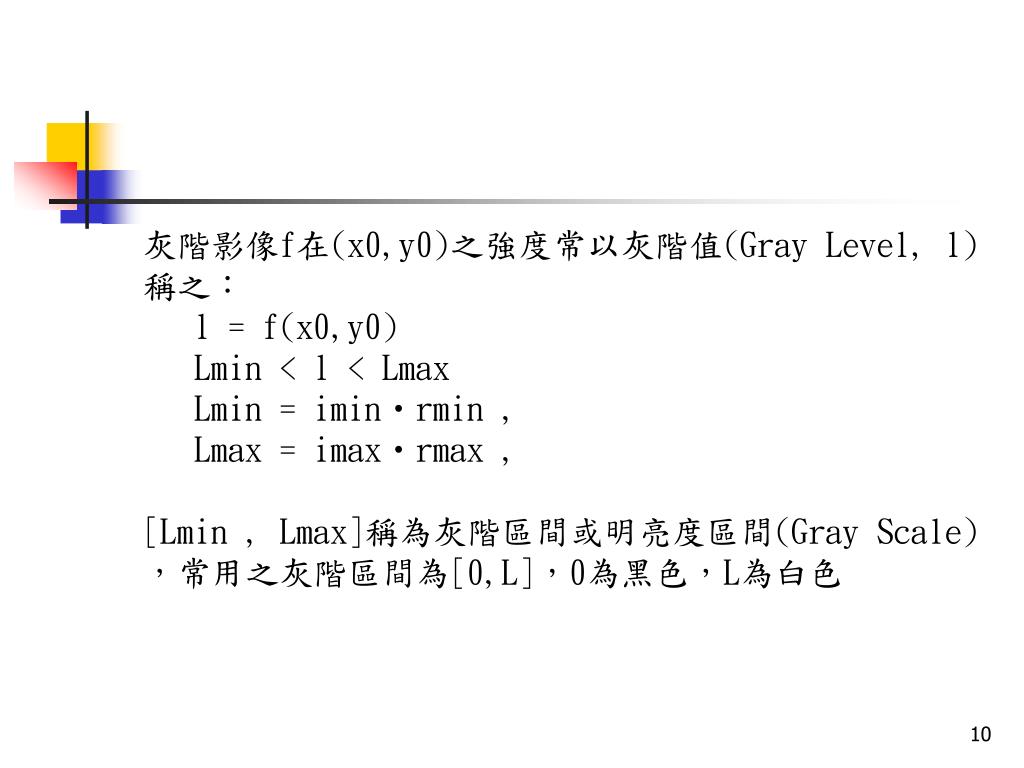

灰階影像f在(x0,y0)之強度常以灰階值(Gray Level, l) 稱之： l = f(x0,y0) Lmin < l < Lmax Lmin = imin‧rmin , Lmax = imax‧rmax , [Lmin , Lmax]稱為灰階區間或明亮度區間(Gray Scale) ，常用之灰階區間為[0,L]，0為黑色，L為白色

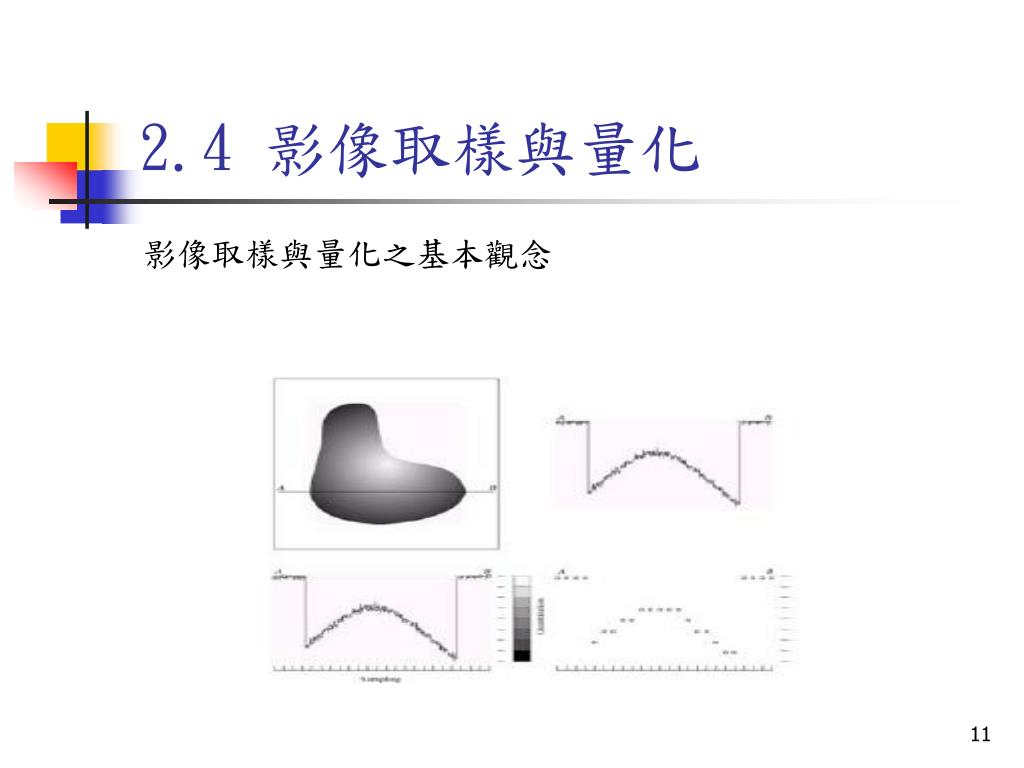

2.4 影像取樣與量化 影像取樣與量化之基本觀念

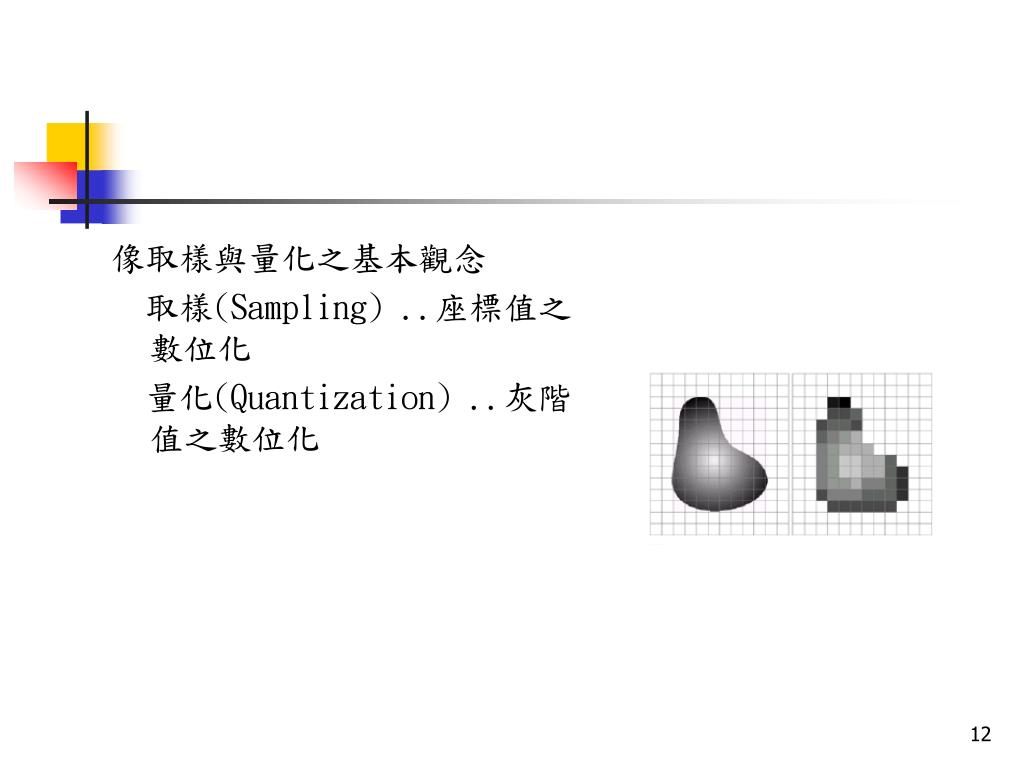

像取樣與量化之基本觀念 取樣(Sampling) ..座標值之數位化 量化(Quantization) ..灰階值之數位化

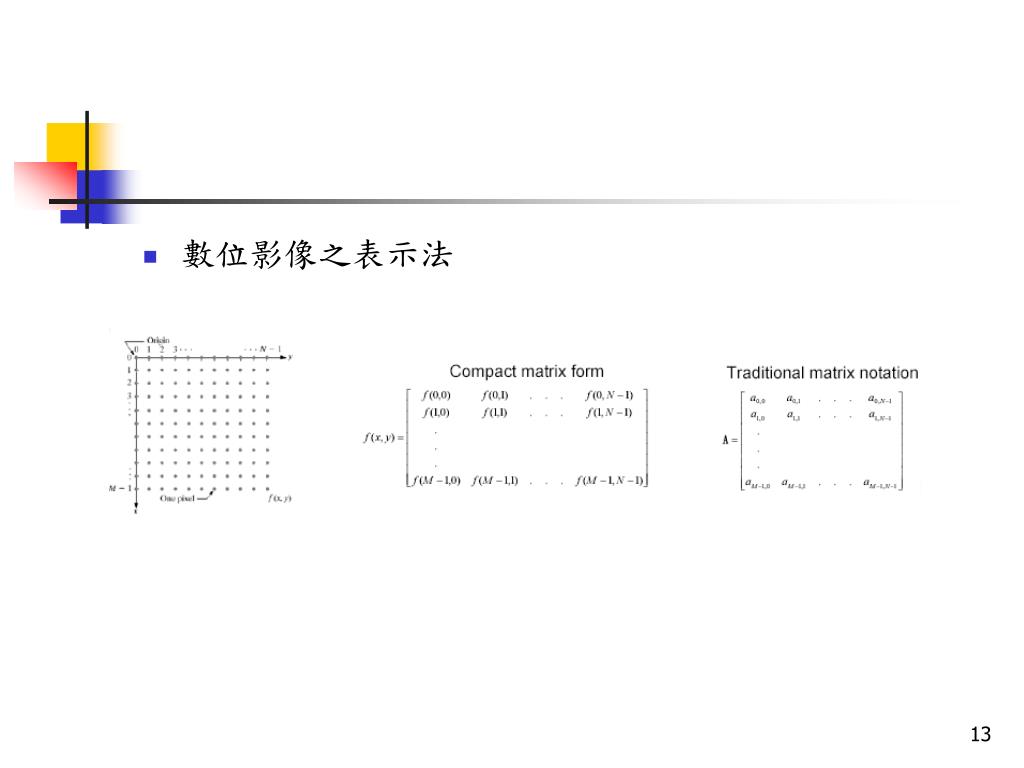

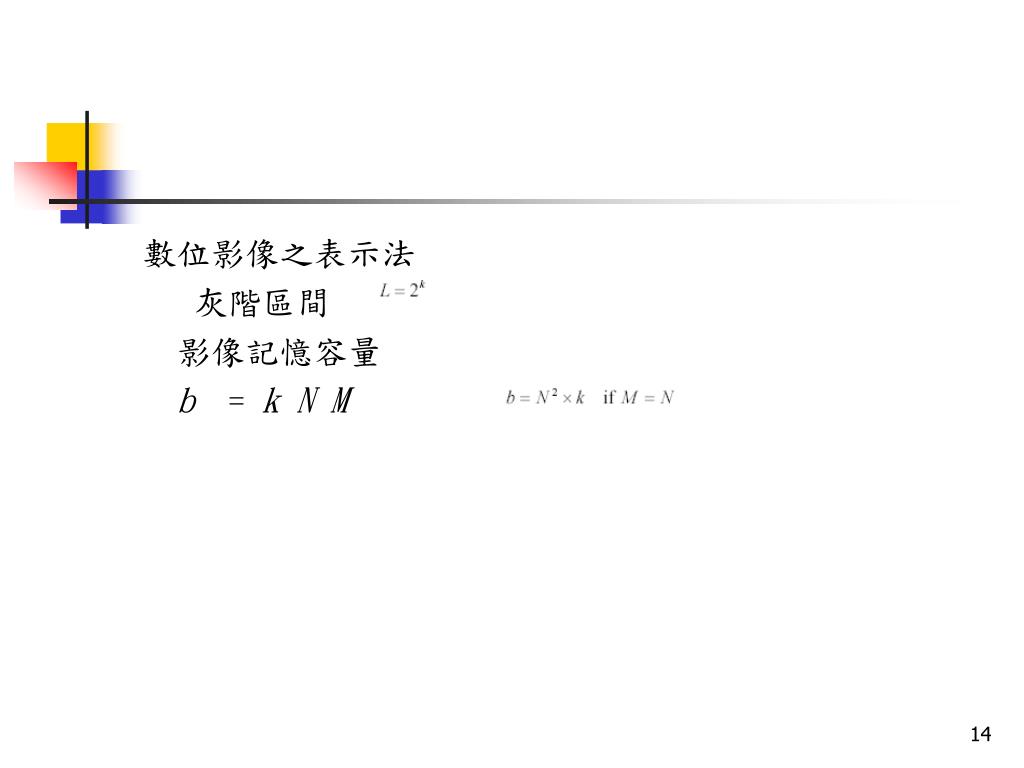

數位影像之表示法 灰階區間 影像記憶容量 b = k N M

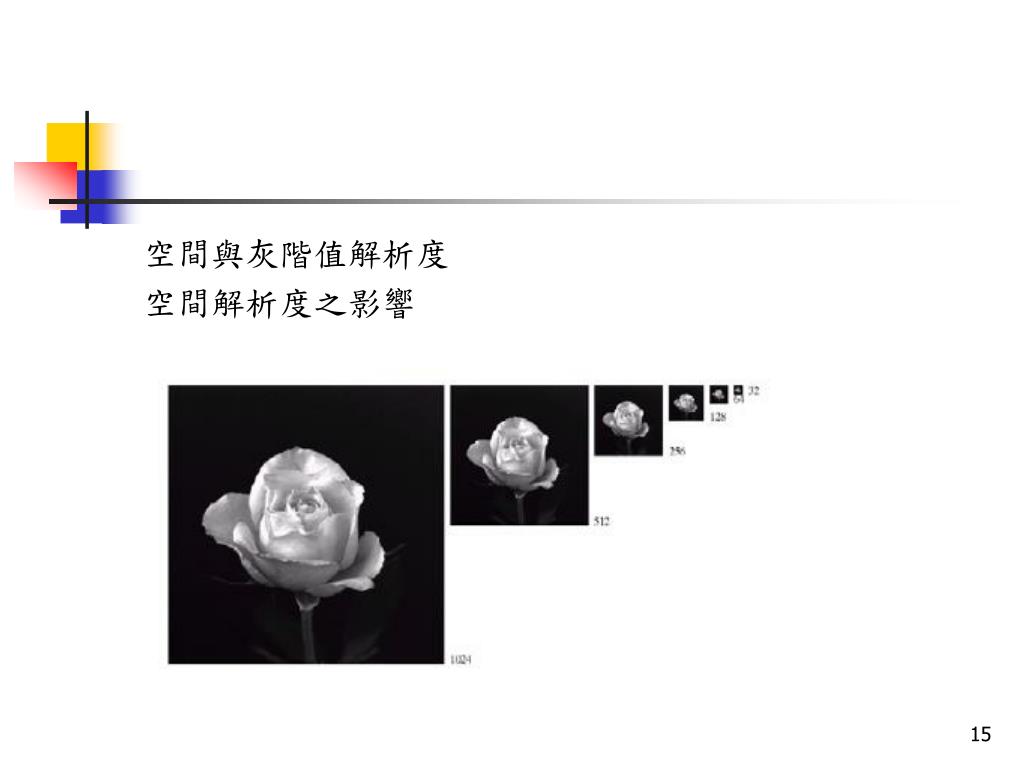

空間與灰階值解析度 空間解析度之影響
數位影像的放大與縮小 最近相鄰內插法(Nearest neighbor interpolation) 雙線性內插法(Bilinear interpolation) v(x’,y’) = ax’+by’+cx’y’+d
2.5 影像元素間之基本關係 影像元素之鄰近點(Neighbors) 1.基本符號定義 f(x,y)， p， q， S 2.四相鄰N4(p)：(4-neighbors of p) (x+1, y)， (x-1, y)， (x, y+1)， (x, y-1) 3.四對角相鄰ND (p)：(4-diagonal neighbors of p) (x+1, y+1)， (x-1, y-1)， (x-1, y+1)， (x+1, y-1) 4.八相鄰N8(p)：(8-neighbors of p) N8(p) = N4(p) ∪ ND(p)

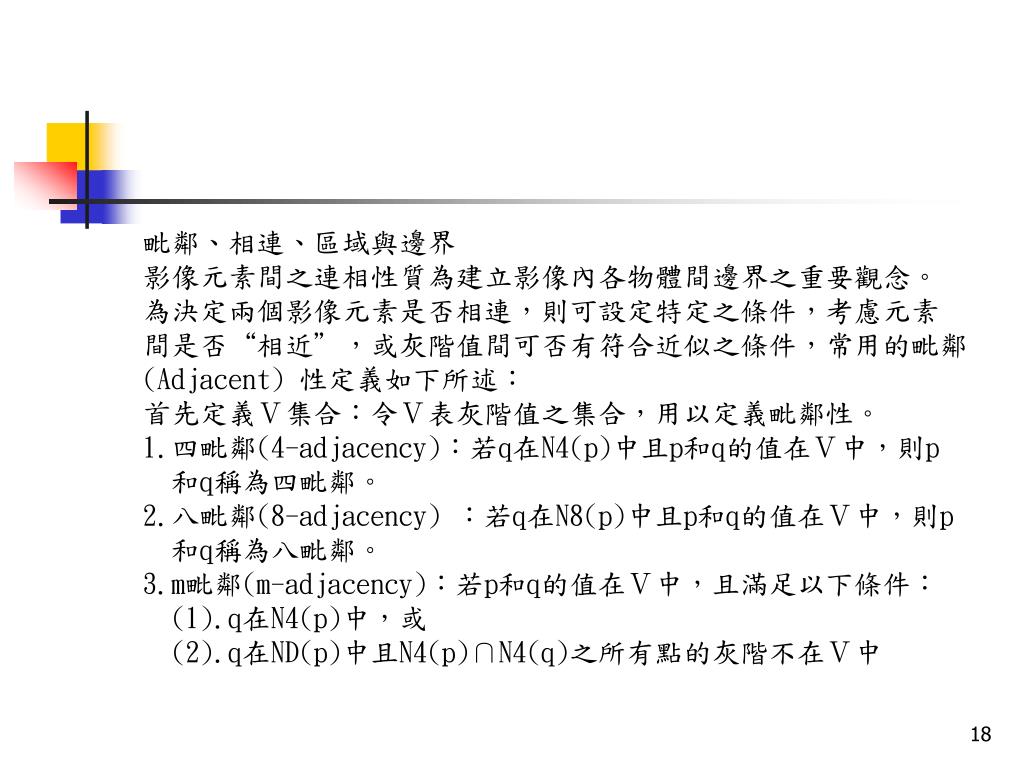

毗鄰、相連、區域與邊界 影像元素間之連相性質為建立影像內各物體間邊界之重要觀念。 為決定兩個影像元素是否相連，則可設定特定之條件，考慮元素 間是否“相近”，或灰階值間可否有符合近似之條件，常用的毗鄰 (Adjacent) 性定義如下所述： 首先定義Ｖ集合：令Ｖ表灰階值之集合，用以定義毗鄰性。 1.四毗鄰(4-adjacency)：若q在N4(p)中且p和q的值在Ｖ中，則p 和q稱為四毗鄰。 2.八毗鄰(8-adjacency) ：若q在N8(p)中且p和q的值在Ｖ中，則p 和q稱為八毗鄰。 3.m毗鄰(m-adjacency)：若p和q的值在Ｖ中，且滿足以下條件： (1).q在N4(p)中，或 (2).q在ND(p)中且N4(p)∩N4(q)之所有點的灰階不在Ｖ中

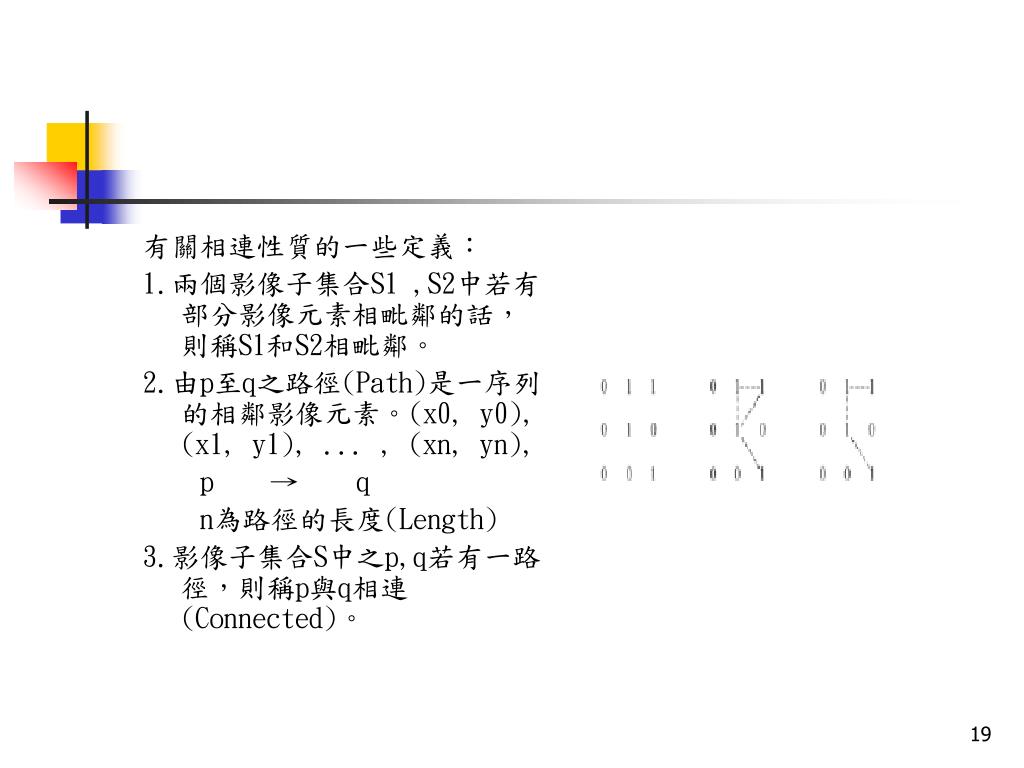

有關相連性質的一些定義： 1.兩個影像子集合S1 ,S2中若有部分影像元素相毗鄰的話，則稱S1和S2相毗鄰。 2.由p至q之路徑(Path)是一序列的相鄰影像元素。(x0, y0), (x1, y1), ... , (xn, yn), p→q n為路徑的長度(Length) 3.影像子集合S中之p,q若有一路徑，則稱p與q相連(Connected)。

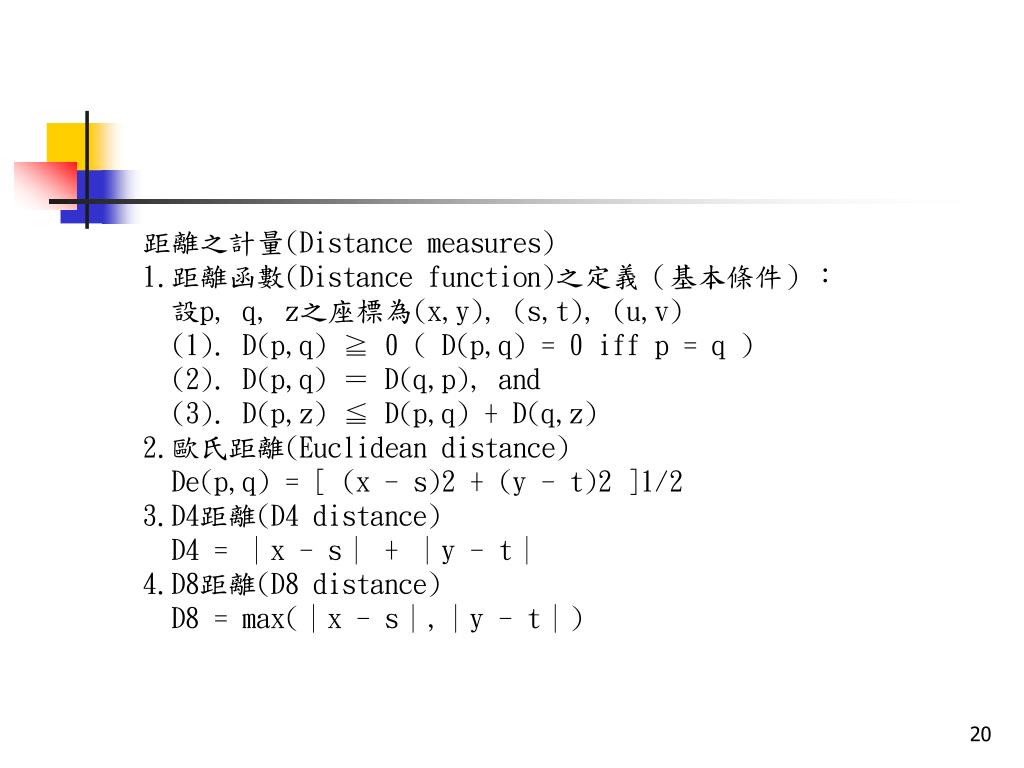

距離之計量(Distance measures) 1.距離函數(Distance function)之定義（基本條件）： 設p, q, z之座標為(x,y), (s,t), (u,v) (1). D(p,q) ≧ 0 ( D(p,q) = 0 iff p = q ) (2). D(p,q) ＝ D(q,p), and (3). D(p,z) ≦ D(p,q) + D(q,z) 2.歐氏距離(Euclidean distance) De(p,q) = [ (x - s)2 + (y - t)2 ]1/2 3.D4距離(D4 distance) D4 = │x - s│ + │y - t│ 4.D8距離(D8 distance) D8 = max(│x - s│,│y - t│)

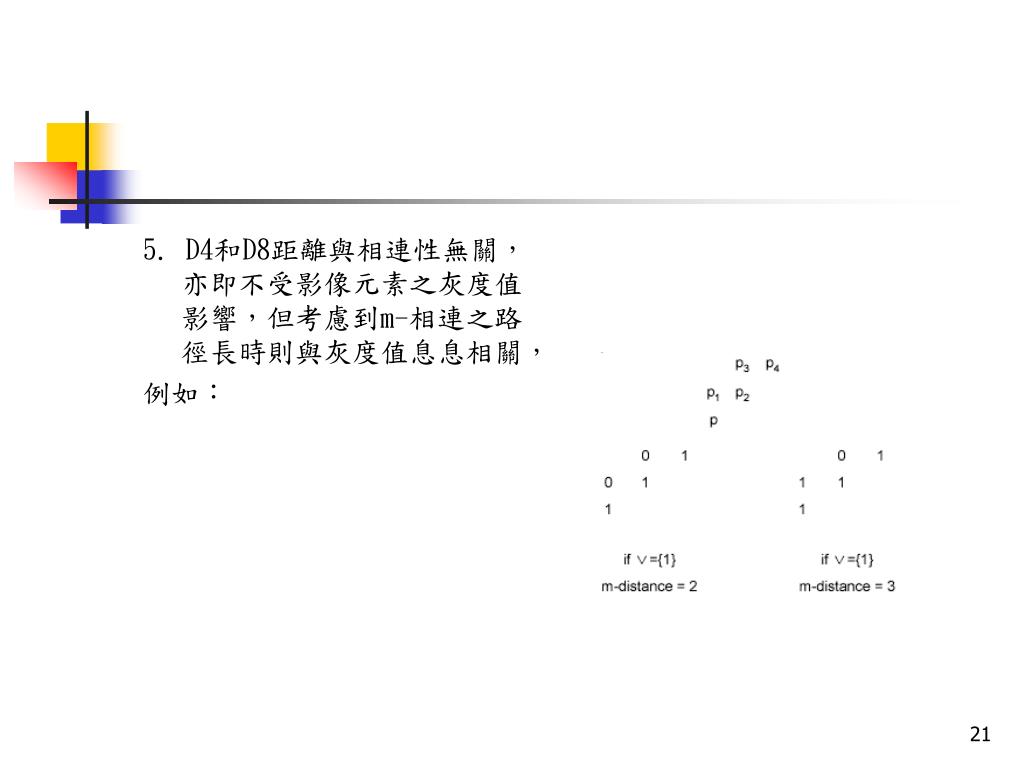

5. D4和D8距離與相連性無關，亦即不受影像元素之灰度值影響，但考慮到m-相連之路徑長時則與灰度值息息相關， 例如：

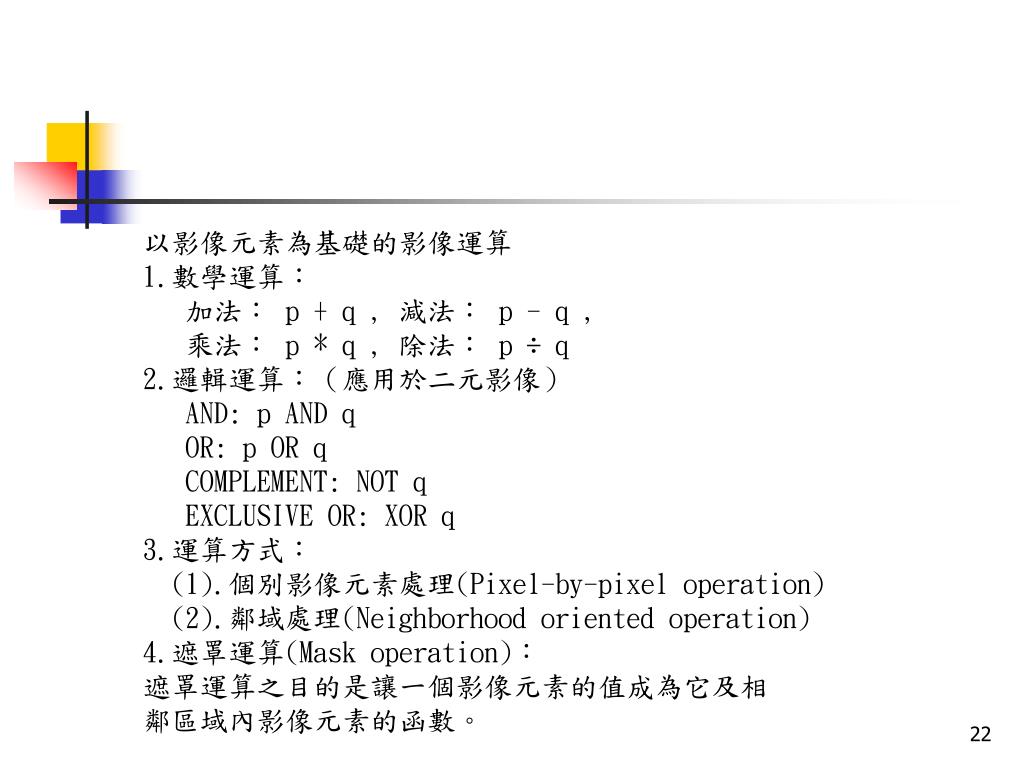

以影像元素為基礎的影像運算 1.數學運算： 加法： p + q , 減法： p - q , 乘法： p * q , 除法： p ÷ q 2.邏輯運算：（應用於二元影像） AND: p AND q OR: p OR q COMPLEMENT: NOT q EXCLUSIVE OR: XOR q 3.運算方式： (1).個別影像元素處理(Pixel-by-pixel operation) (2).鄰域處理(Neighborhood oriented operation) 4.遮罩運算(Mask operation)： 遮罩運算之目的是讓一個影像元素的值成為它及相 鄰區域內影像元素的函數。

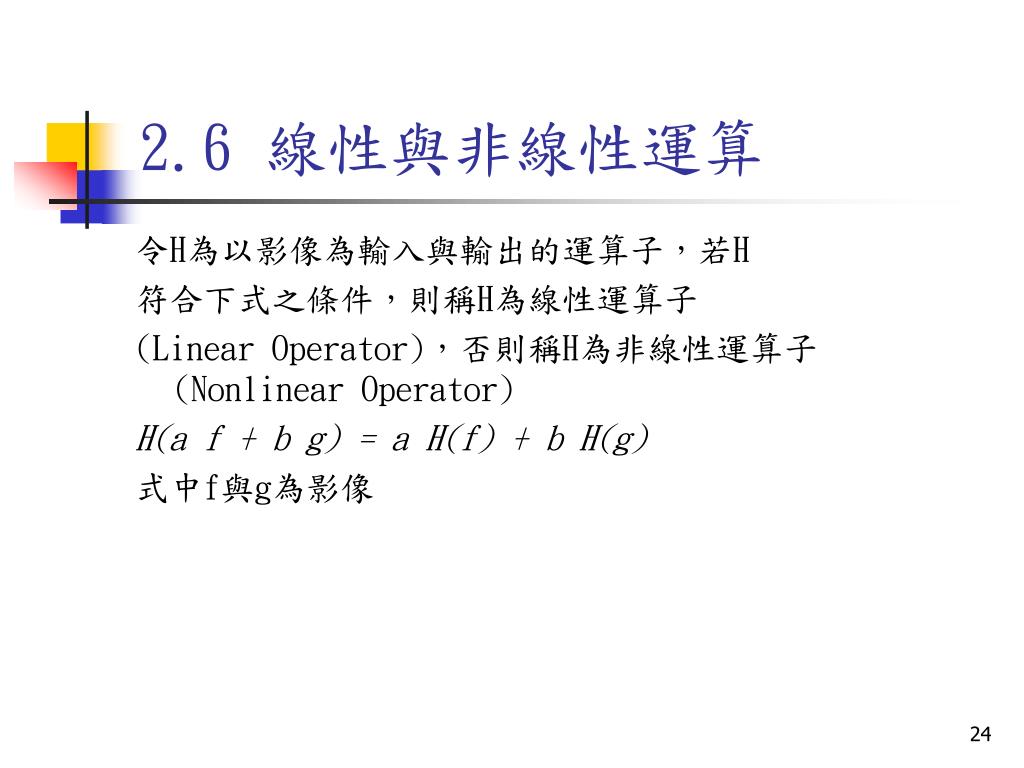

2.6 線性與非線性運算 令H為以影像為輸入與輸出的運算子，若H 符合下式之條件，則稱H為線性運算子 (Linear Operator)，否則稱H為非線性運算子(Nonlinear Operator) H(a f + b g) = a H(f) + b H(g) 式中f與g為影像
