Presentation Transcript

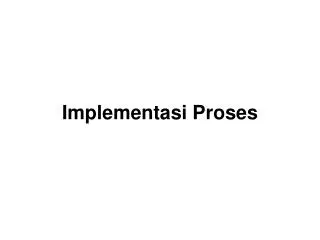

  1. Implementasi Proses

  2. Implementasi Proses • Tiap proses -> state proses -> dicatat SO -> beragam tabel/senarai • Tabel memori • Tabel I/O • Tabel berkas • Tabel proses

  3. Tabel Memori • Menjaga keutuhan antara memori utama & memori sekunder • Informasi: • Alokasi memori utama yang dipakai proses • Alokasi memori sekunder yang dipakai proses • Atribut segmen memori utama dan sekunder • Informasi2 lain yang digunakan utk pengelolaan memori

  4. Tabel I/O • Pada waktu digunakan proses tertentu -> dijaga agar tidak digunakan proses lain • Informasi: • Status operasi I/O • Lokasi memori utama • Transfer data dengan perangkat I/O

  5. Tabel Berkas • Berisi informasi mengenai ekstensi berkas, lokasi pada memori sekunder, status saat itu & atribut berkas lainnya

  6. Tabel Proses • Mengelola informasi proses pada SO • Proses -> memori utama -> lokasi ruang alamat tertentu/tersendiri -> • Ruang alamat = process image (citra proses) • Data pemakai • Program pemakai • Stack sistem • PCB (Program Control Block)

  7. Struktur Umum Tabel Kendali Tabel-Tabel Memori Citra Proses Proses 0 Tabel-Tabel Peralatan Tabel-Tabel Berkas Tabel Proses Citra Proses Proses n Proses n

  8. Process Control Block (PCB) • SO -> banyak informasi -> masing-masing proses -> berada di PCB • Tiga kelompok elemen informasi pada PCB: • Identifikasi proses • Informasi status pemroses • Informasi kendali proses • Identifier numerik meliputi: • Identifier proses • Identifier proses yang menciptakan • Identifier pemakai

  9. Informasi Kendali Proses • Informasi penjadwalan dan status • Status proses • Prioritas • Informasi berkaitan dengan penjadwalan • Kejadian • Penstrukturan data • Komunikasi antarproses • Kewenangan proses • Manajemen memori • Kepemilikan dan utilisasi resource • Berkas yang dibuka • Pemakaian pemroses • Pemakaian sumber daya lainnya

  10. Informasi Status Pemroses • Terdiri dari register-register pemroses • Ketika running -> berada di register-register • Ketika proses diinterupsi -> semua informasi disimpan -> dikembalikan ketika proses dieksekusi kembali

  11. Isi Struktur Citra Proses • PCB • Stack pemakai (user stack) • Ruang alamat proses eksklusif • Ruang alamat -> dipakai bersama proses lain • Lihat gambar.

  12. Process Control Block (PCB)

  13. PCB • Status proses: new, ready, running, waiting, dll • Program Counter: stack yg berisi alamat dari instruksi selanjutnya untuk dieksekusi • CPU register • Informasi manajemen memori • Informasi pencatatan • Informasi status I/O

  14. CPU Berpidah-Pindah dari Satu Proses ke Proses yang Lain

  15. PCB & Senarai Proses • Tiap PCB berisi semua informasi mengenai proses • Lihat gambar • Hanya ada satu PCB berada pada senarai running (sistem multiprogramming) • Proses selesai -> dijalankan operasi terminasi sehingga PCB tak ada lagi • Proses blocked -> PCB dipindah ke senarai blocked • Proses timeout-> PCB dipindah ke senarai ready

  16. PCB

  17. Pengaksesan Informasi di PCB • Tiap proses dilengkapi ID unik • Dua masalah utama proteksi PCB: • Bug pada interrupt handler -> merusak PCB -> menghancurkan kemampuan sistem mengelola proses2 yang diasosiasikan dg PCB itu. • Perubahan rancangan struktur PCB berdampak pada sejumlah modul sistem operasi yg memakai PCB • Solusi : semua rutin SO melewati satu rutin khusus yaitu rutin penanganan PCB dlm mengakses PCB. • Tugas rutin ini memproteksi PCB & menjadi perantara pembacaan & penulisan PCB.

  18. Solusi I: Rutin penanganan PCB akan selalu menjaga agar interface tidak perlu harus diubah • Solusi II: Interface terhadap rutin2 lain masih tetap dipertahankan walau rincian2 PCB telah diubah

  19. Pengendalian Proses • Beberapa Masalah Pengalihan Proses: • Kejadian2 apa saja pemicu pengalihan proses? • Terdapatnya perbedaan antara pengalihan proses (process-switching) dan pengalihan konteks (context-switching).

  20. Kejadian-Kejadian Penyebab Pengalihan Proses • Interupsi Sistem • Trap • Supervisor Call

  21. Interupsi Sistem • Disebabkan oleh kejadian eksternal dan tak bergantung proses yang saat itu sedang running • Contoh: selesainya operasi I/O. • Tipe-tipe interupsi • Interupsi Clock (clock interrupt) • SO (penjadwal) menentukan apakah proses yg sedang running telah mengeksekusi selama jatah waktunya. Jika YA -> proses dialihkan ke status ready -> proses lain dijadwalkan running • Interupsi I/O (I/O interrupt) • Peralatan I/O melakukan interupsi meminta layanan SO • Page/Memory Fault • Pemroses menemukan pengacuan alamat memori maya yg tdk terdapat di memori utama (fisik). SO segera memerintahkan utk mengambil page yg terdapat alamat yg dimaksud untuk dipindah ke memori utama

  22. Trap • Interupsi karena terjadinya kesalahan/kondisi2 pengecualian (exception conditions) yg dihasilkan proses yg running, seperti usaha2 ilegal dalam mengakses berkas • SO menentukan apakah kesalahan yg dibuat fatal? Jika YA, proses disingkirkan dan terjadilah pengalihan proses. Jika TIDAK, maka tergantung sifat kesalahan dan rancangan SO. Kemungkinan yg dilakukan adalah menjalankan prosedur pemulihan/memperingatkan pemakai • Saat terjadi trap, mungkin terjadi pengalihan proses, mungkin pula me-resume proses itu.

  23. Supervisor Call • Panggilan meminta/mengaktifkan bagian2 SO • Contoh: proses pemakai running meminta layanan I/O seperti membuka berkas

  24. Tahap-Tahap Pengalihan Proses • Terjadi jika proses yg running beralih menjadi status lain (ready, blocked) • Langkah-langkah yg terlibat dlm pengalihan proses: • Simpan konteks pemroses, termasuk register PC, dan register2 lain • Perbarui PCB proses yg running. • Pindahkan PCB proses ke senarai yg cocok • Pilih satu proses lain utk dieksekusi sesuai jadwalnya • Perbarui PCB proses yg dipilih • Perbarui struktur2 data manajemen memori • Kembalikan konteks pemroses dg konteks simpanan yg memberitahu konteks proses terakhir saat dialihkan tadi.

  25. Pelaksanaan Eksekusi Sistem Operasi • SO juga perangkat lunak, yaitu program yg perlu dieksekusi pemroses. • Jika SO hanya kumpulan program dan dieksekusi pemroses spt program lainnya, apakah SO juga merupakan proses? • Jawabannya bergantung pada struktur SO yang dipilih. Antara lain: • SO sbg kernel tersendiri berbeda dg proses2 lain (kernel sebagai non-proses) • Fungsi2 SO dieksekusi dalam proses pemakai • SO juga sebagai kumpulan proses (process-based operating system)

  26. Kernel Sebagai Non-Proses P0 P1 Pn Kernel

  27. Dieksekusi dalam Proses Pemakai P0 P1 Pn Fungsi- fungsi Sistem Operasi Fungsi- fungsi Sistem Operasi Fungsi- fungsi Sistem Operasi Fungsi-fungsi pengalihan proses (process switching functions)

  28. Sistem Operasi Sebagai Kumpulan Proses U0 U1 Un OS0 OS1 Uk Fungsi-Fungsi Pengalihan Proses (Process Switching Functions)
