  1. 平面图形的绘制

  2. 比 例 图纸幅面 字 体 图 线 绘图仪器 尺寸注法 圆 弧 连 接 椭圆斜锥度 制图基本知识

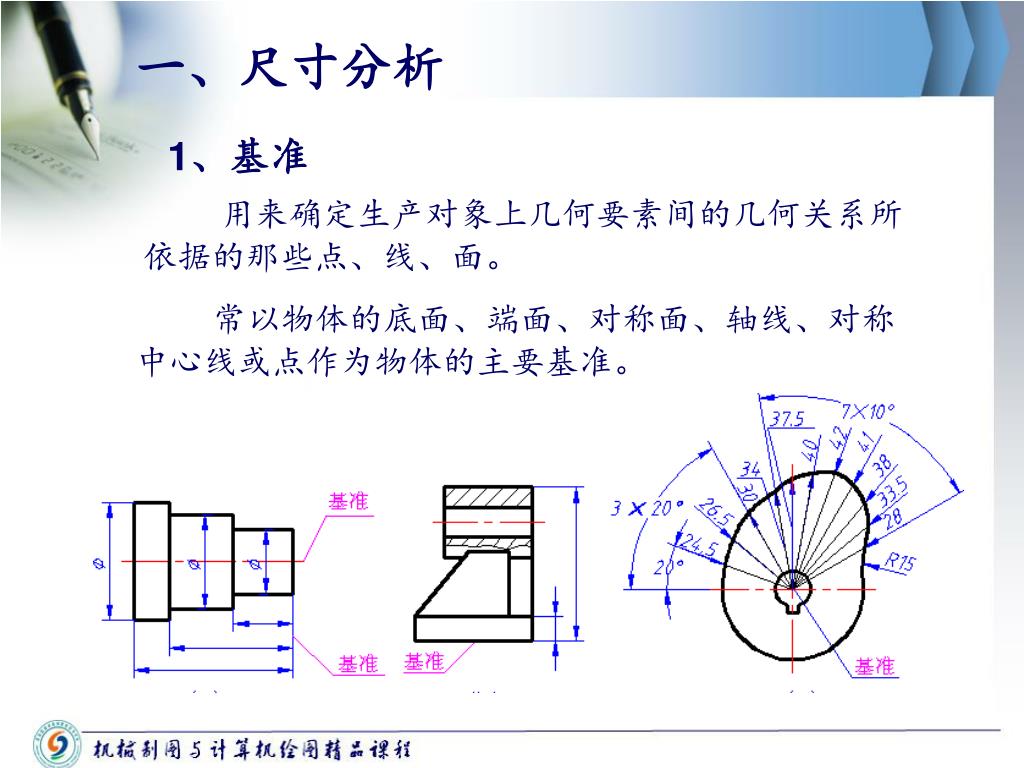

  3. 一、尺寸分析 1、基准 用来确定生产对象上几何要素间的几何关系所依据的那些点、线、面。 常以物体的底面、端面、对称面、轴线、对称中心线或点作为物体的主要基准。

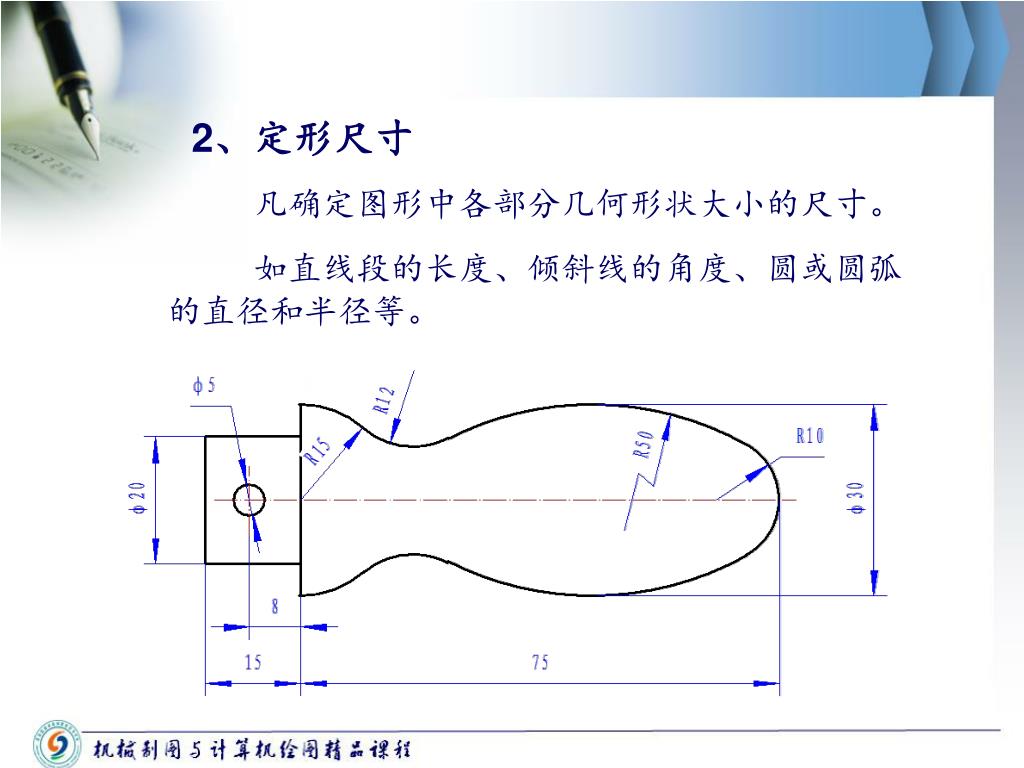

  4. 2、定形尺寸 凡确定图形中各部分几何形状大小的尺寸。 如直线段的长度、倾斜线的角度、圆或圆弧的直径和半径等。

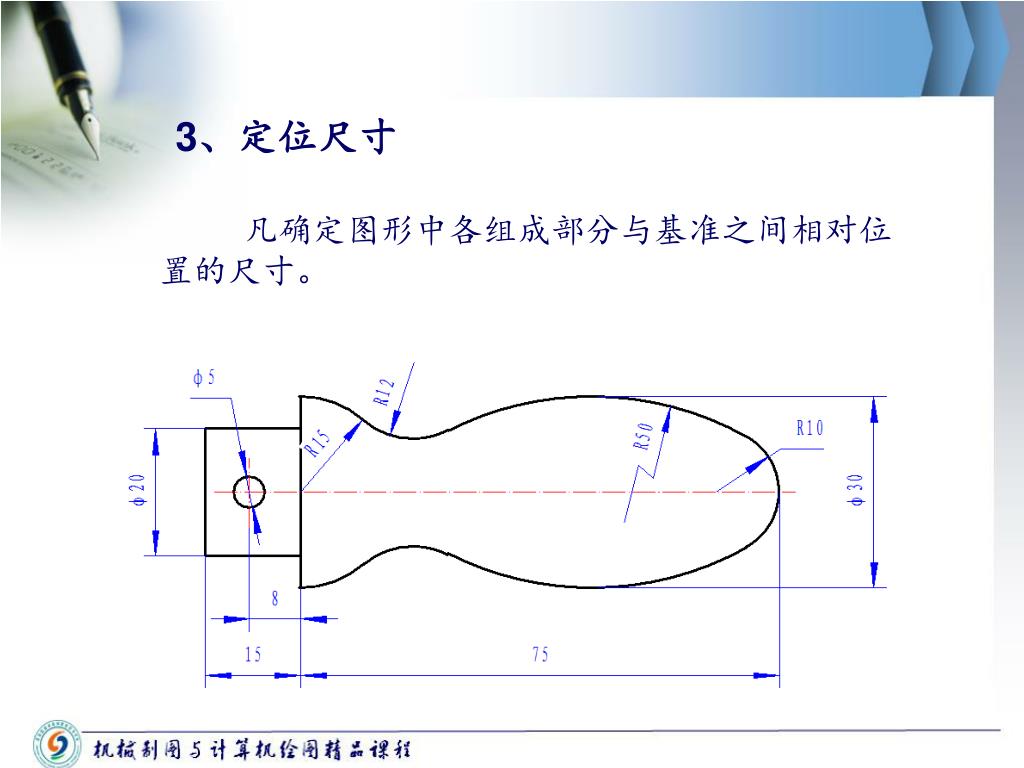

  5. 3、定位尺寸 凡确定图形中各组成部分与基准之间相对位置的尺寸。

  6. 练一练 试对下述“扳手”平面图进行尺寸分析，找出图中的基准、定形尺寸和定位尺寸。

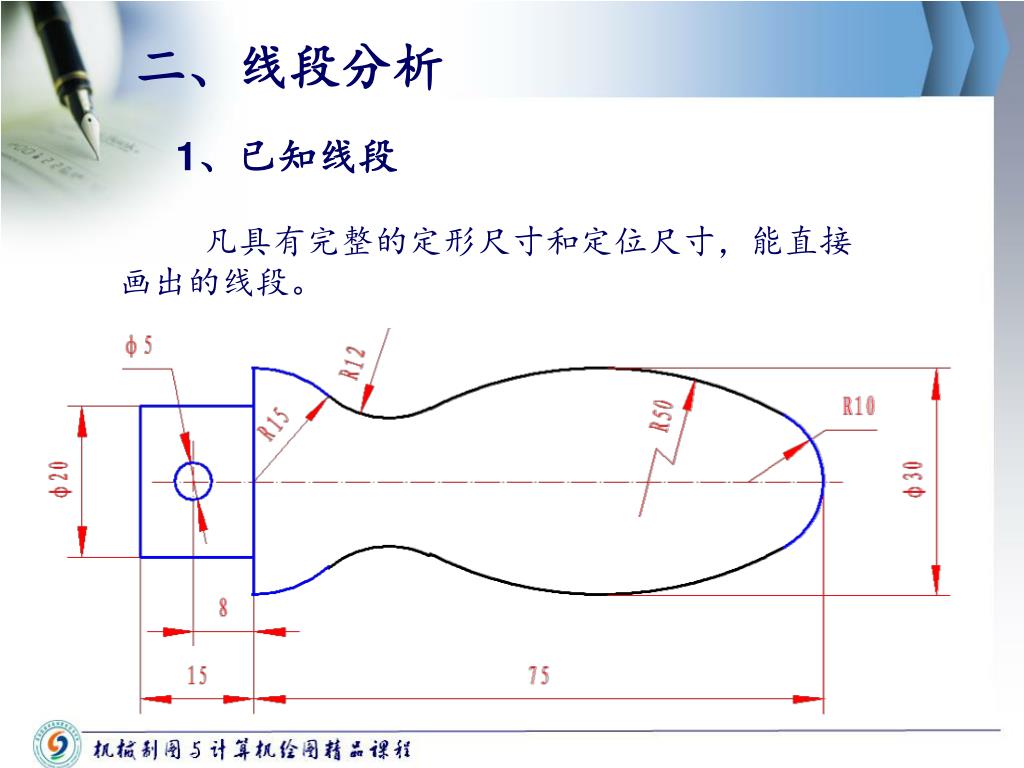

  7. 二、线段分析 1、已知线段 凡具有完整的定形尺寸和定位尺寸，能直接画出的线段。

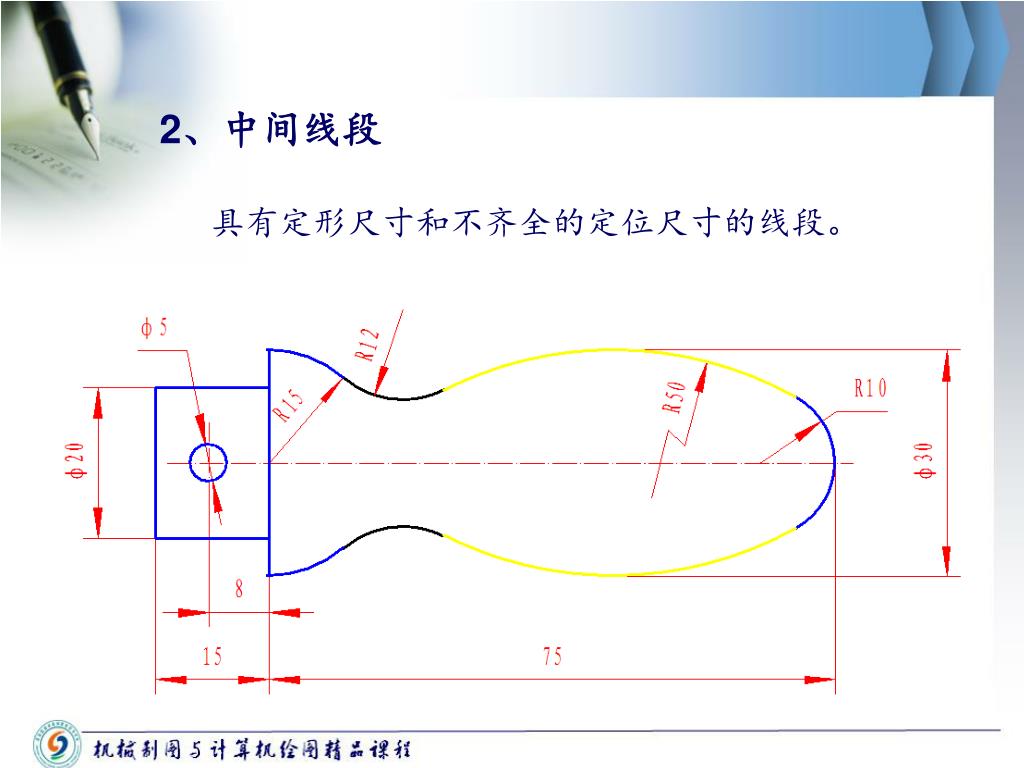

  8. 2、中间线段 具有定形尺寸和不齐全的定位尺寸的线段。

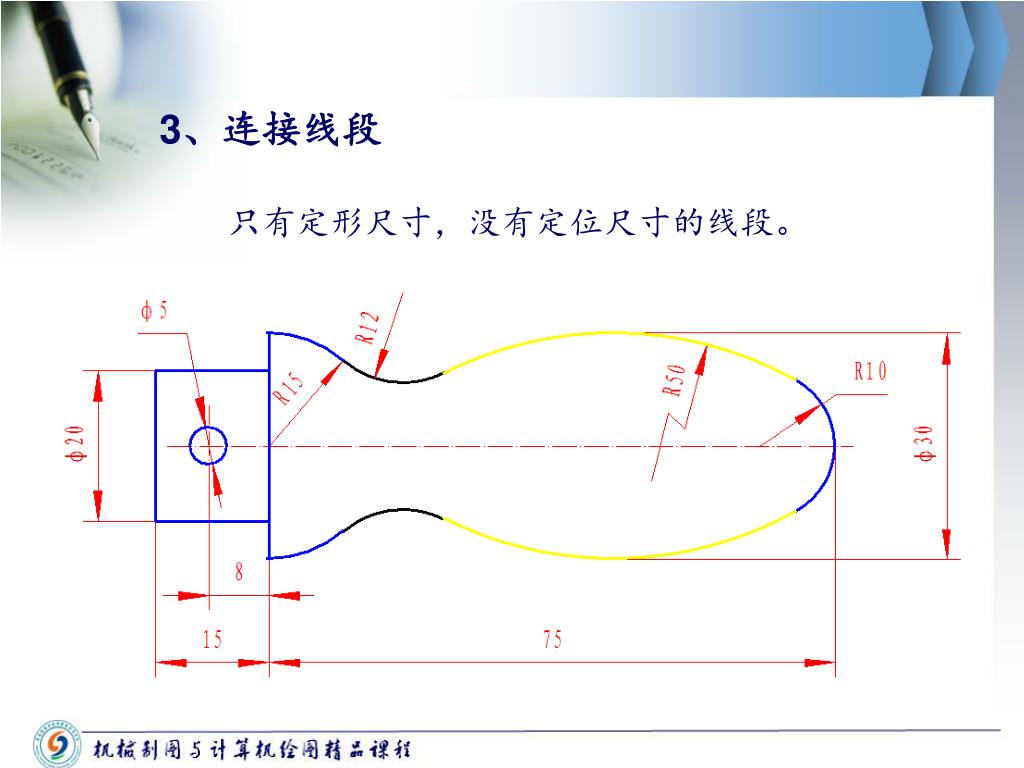

  9. 3、连接线段 只有定形尺寸，没有定位尺寸的线段。

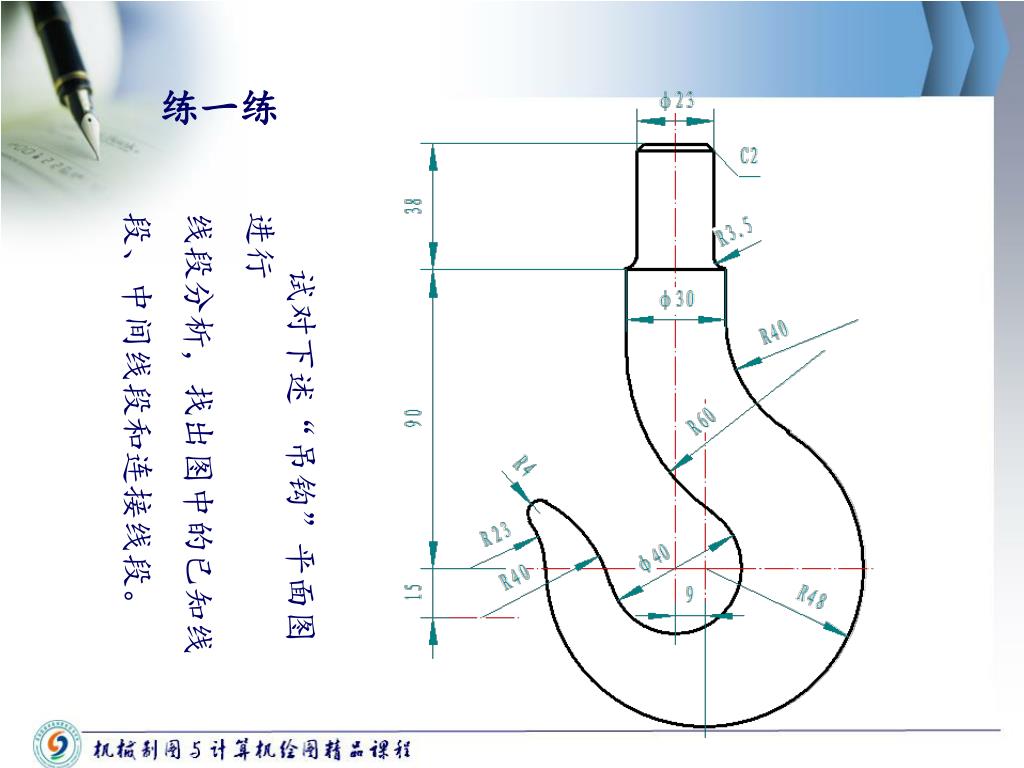

  10. 练一练 试对下述“吊钩”平面图进行 线段分析，找出图中的已知线 段、中间线段和连接线段。

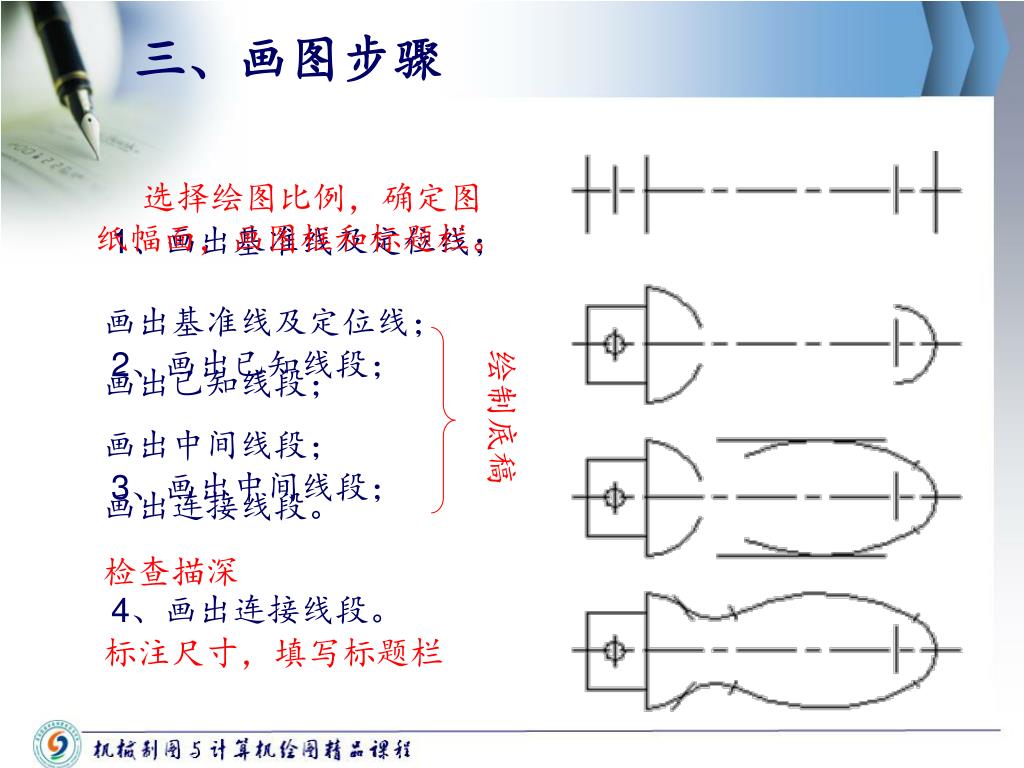

  11. 三、画图步骤 选择绘图比例，确定图纸幅面，画图框和标题栏。 1、画出基准线及定位线； 2、画出已知线段； 3、画出中间线段； 4、画出连接线段。 画出基准线及定位线； 画出已知线段； 画出中间线段； 画出连接线段。 绘制底稿 检查描深 标注尺寸，填写标题栏

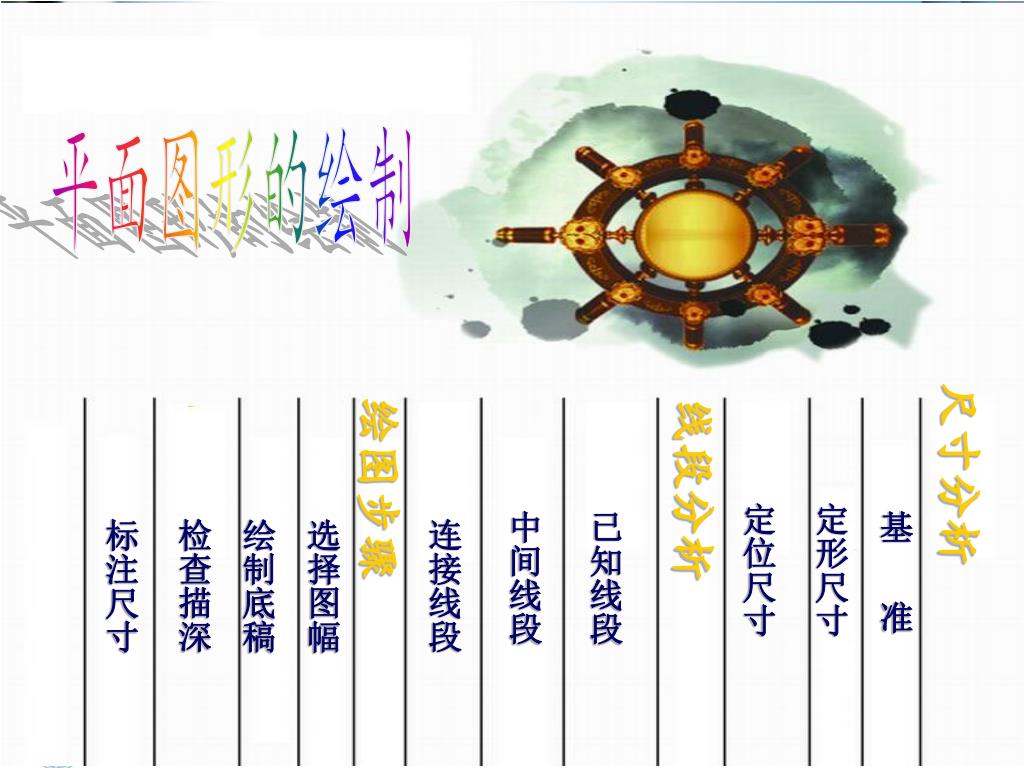

  12. 平面图形的绘制 尺寸分析 绘图步骤 线段分析 定位尺寸 定形尺寸 中间线段 已知线段 基 准 连接线段 标注尺寸 检查描深 绘制底稿 选择图幅

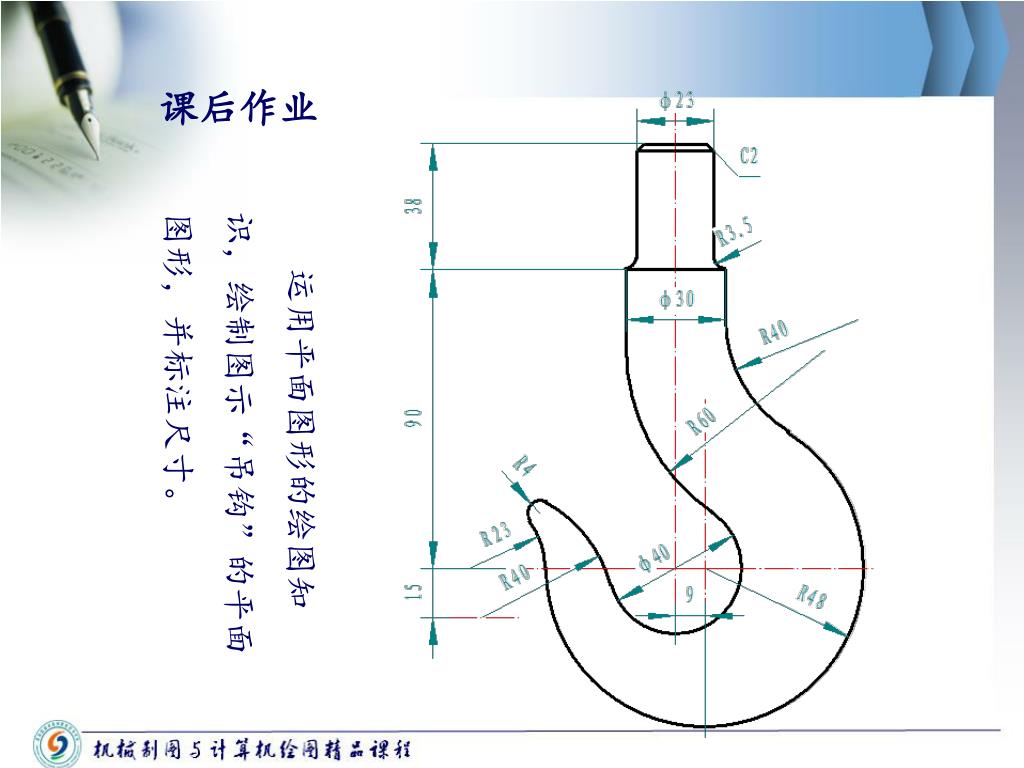

  13. 课后作业 运用平面图形的绘图知 识，绘制图示“吊钩”的平面 图形，并标注尺寸。

  14. 教师寄语 赠 言 迈开脚步，再长的路也不在话下；停滞不前，再短的路也难以到达。

  15. 谢谢大家！
