第 4 章 汇编语言程序设计

第 4 章 汇编语言程序设计. 4. 1 概 述. 4. 2 简单程序. 4. 3 分支程序. 4. 4 循环程序. 4. 5 查表程序. 4. 6 子程序的设计及调用. 4. 7 程序设计举例. 下页. ① 占用的内存单元和 CPU 资源少. ② 执行速度快. ③ 有效的利用计算机的专有特性。. ④ 适合实时控制 ⑤可计算程序运行时间. 4.1 概 述. 一、汇编语言和高级语言相比具有下列优点：. 如： 输出操作. 专有特性. MOV P1 ， A. 上页. 下页. 回目录.

paley
Download Presentation

第 4 章 汇编语言程序设计

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

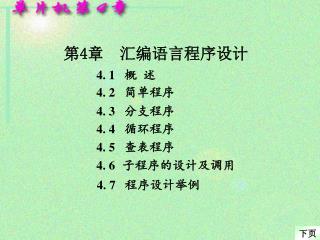

  1. 第4章 汇编语言程序设计 4. 1 概 述 4. 2 简单程序 4. 3 分支程序 4. 4 循环程序 4. 5 查表程序 4. 6 子程序的设计及调用 4. 7 程序设计举例 下页

  2. ①占用的内存单元和CPU资源少 ②执行速度快 ③有效的利用计算机的专有特性。 ④适合实时控制 ⑤可计算程序运行时间 4.1 概 述 一、汇编语言和高级语言相比具有下列优点： 如： 输出操作 专有特性 MOV P1， A 上页 下页 回目录

  3. ①建立数学模型 ②确定算法 ③制定流程图 ④确定数据结构 ⑤写出源程序 ⑥上机调试 ①定义有关字符名 ②定义程序的起始地址 ③程序主体 ④汇编结束标志 二、汇编语言程序设计的步骤： 三、汇编语言程序的结构 上页 下页 回目录

  4. ORG 2000H START：MOV R0，#DATA1 ; 首址送R0 MOV R1, DATA1 ；长度送R1 ；检查长度是否为零 CJNE R1, #0 , NEXT HERE:SJMP $ ；为零则结束 NEXT: CLR A ；不为零则开始运算 LOOP:INC R0 ；加一个数 ADD A，@R0 DJNZ R1, LOOP ；长度减1不为零则转移 MOV SUM , A ；存和 SJMP HERE DATA1 DATA 20H SUM DATA 1FH END 例1：内部RAM从DATA1单元有一数据块，存放若干无符号数， 第一单元为数据块长度，求这些无符号数之和。 起始地址 标号 注释 程序主体 汇编结束标志 上页 下页 回目录

  5. 概念 四、评价程序质量的标准： ① 程序的执行时间 时 间 空 间 ② 程序所占用的内存字节数目 ③ 程序的逻辑性、可读性 ④ 程序的兼容性、可扩展性 ⑤ 程序的可靠性 上页 下页 回目录

  6. RAM 20H ASCII码 21H 22H 4.2 简单程序 简单程序的特点： 既无分支，又无循环，按照顺序执行 可完成一定的基本功能，是编写复杂程序的基础 例4-2：将一个字节内的两个BCD码拆开并变成ASCII码， 存入两个RAM单元。BCD码放在内RAM的20H， 转换后高半字节放到21H，低字节放22H。 方法1： BCD码0~9对应的ASCII码为30H~39H 转换时，将20H中的BCD码拆开， 高四位置为“0011”即可。 BCDH BCDL 0011 BCDH 0011 BCDL 上页 下页 回目录

  7. 程序： ORG 1000H ;R0 22H A MOV R0, #22H ; 22H 0 MOV @R0，#0 MOV A, 20H XCHD A, @R0 BCDH BCDL ORL 22H, #30H SWAP A RAM @R0 ORL A, #30H 20H MOV 21H, A 21H SJMP $ 22H END 0011 BCDH 0000 BCDH BCDL 0000 ;两个BCD数送A ;BCDL数送22H ;完成转换 ;BCDH数送A的低4位 0011 BCDH BCDL 0011 0000 0000 ;完成转换 ;存数 ;原地踏步，相当与停机 上页 下页 回目录

  8. B A B A A B ORL ， #30H 方法1小结： 以上程序用了8条指令，15个内存字节，执行时间为9个 机器周期。 方法2： 采用除10H取余法将两个BCD数拆开 BCDH BCDL 0000 BCDH DIV AB 0001 0000 0000 BCDL 上页 下页 回目录

  9. 程序： ORG 1000H MOV A, 20H ;除10H取余，使BCDH A 、BCDL B MOV B，#10H DIV AB ORL B, #30H BCDH BCDL MOV 22H, B B A B A ORL A, #30H RAM MOV 21H, A 20H SJMP $ 21H END 22H ;取BCD码至A ; 完成转换 ;存ASCII码 0011 BCDH ;完成转换 0011 BCDL ;存ASCII码 BCDH BCDL DIV AB 0000 BCDH 0011 0001 0000 0011 0000 BCDL 上页 下页 回目录

  10. 00H 00H 原码 R1 R0 R3 R2 方法2小结： 以上程序用了7条指令， 16个内存字节， 执行时间为13个机器周期。 例4-3： 双字节求补 设：两个字节原码数存在R1、R0中 求补后结果，存在R3、R2中。 方法： -） 求补采用“模 -原码”的方法 即用“0”去减“原码” 上页 下页 回目录

  11. 程序： ;CY 0 ; A 0 ORG 1000H CLR C CLR A ;低字节求补 SUBB A, R0 MOV R2, A ;送R2 CLR A ;A清零 ;高字节求补 SUBB A, R1 MOV R3 , A ;送R3 SJMP $ END 上页 下页 回目录

  12. 例4-4： 将内部RAM的20H单元中的8位无符号二进制数， 转换为3位BCD码，并将结果存放在FIRST（百位）和 SECOND（十位、个位）两个单元中。 解： 可将被转换数除以100，得百位数；余数除以10 得十位数；最后余数即为个位数。 例如：255（十进制）除以100，得 2（百位数） 余数除以10，得5（十位数） 最后余数5即为个位数 编程如下： 上页 下页 回目录

  13. 程序（设（20H）=0FFH）： B A 0FFH ;取数 ORG 1000H MOV A, 20H ; 除数 B MOV B，#64H DIV AB MOVFIRST，A MOV B，#0AH DIV AB SWAP A RAM ORL A，B 20H MOV SECOND，A 21H FIRST DATA 21H SJMP $ 22H SECOND DATA 22H END FIRST 0 2 H 5 5 H SECOND ; 除100 ;百位BCD MOV A，B 0 2H 5 0H 0FFH 6 4H 0 5H 0 AH 3 7H 0 5H 3 7H 5 5H ;除数10 → B ;除10 ;十位数送高位 ;A为十位、个位BCD ;存十位、个位数 上页 下页 回目录

  14. 4.3 分支程序 简单分支： 测试标志位 判断程序设置的条件 被称为复合条件 多重分支： 判断2个以上的条件 根据程序运行情况，可以有N种选择 N路分支： 利用散转指令JMP @A+DPTR可转向任一处理程序 简单分支程序举例： 例4-5设内RAM 30H，31H存放两个无符号数，试比较 两数的大小，较小的数存入30H单元，较大的数 存入31H单元。 解： 这是一个简单分支程序，可以使两数相减，若CY=1， 则被减数小于减数。用JC指令进行判断。 程序的流程图如下： 上页 下页 回目录

  15. 程序： 流程图： START ORG 1000H ;CY 0 CLR C (30H)-(31H) MOV A，30H Y CY=1? SUBB A, 31H N JC NEXT 交换两数 MOV A，30H END XCH A，31H MOV 30H，A NEXT ：NOP SJMP $ END ;做减法比较两数 ;若（30H）小，则转移 CY=1则转移 若CY≠1则顺序执行 ;交换两数 上页 下页 回目录

  16. 内部RAM 故障标志 排出温度值 进入温度值 40H 41H 42H 例4-6：空调机制冷时，若排出的空气温度比吸入的空气 温度低8℃则认为工作正常，否则便认为是故障， 并设置故障标志。 解： 首先定义一些工作单元 为了可靠的监控空调机的工作情况，做两次减法： 第一次（40H）-（41H），若CY=1 ，则肯定有故障； 第二次两个温度的差值减去8 ℃，若CY=1 ，则肯定 有故障 置热? 高 低 置冷能力不足? 程序的流程图如下： 上页 下页 回目录

  17. START A←(40H)-(41H) Y CY=1? N （A）-8℃ Y CY=1? N 42H←0 42H←FFH END 流程图： 入 出 故 障 故 障 正常 上页 下页 回目录

  18. ORG 1000H START：MOV A，40H CLR C ；吸入温度值送A SUBB A，41H ; 0 → CY JC ERROR SUBB A，#8 JC ERROR MOV 42H，#0 SJMP EXIT ERROR：MOV 42H，#0FFH EXIT： SJMP $ END 程序： ; A←(40H)-(41H) ;CY=1，则故障 ;温度小于8℃？ 若CY≠1顺序执行 CY=1转移 ;是则故障 ;工作正常标志 ;转出口 若CY≠1顺序执行 CY=1转移 ;设置故障标志 ；停机 上页 下页 回目录

  19. 多重分支程序举例 例4-7：设30H单元存放的是一元二次方程ax2+bx+c = 0 根的判别式△= b2 – 4ac的值。 试根据30H单元的值，编写程序， 判断方程根的三种情况。 在31H中存放“0”代表无实根， 存放“1”代表有相同的实根， 存放“2”代表两个不同的实根。 解： △为有符号数，有三种情况，这是一多重分支程序 即小于零，等于零、大于零。 可以用两个条件转移指令来判断， 首先判断符号位，用指令JNB ACC.7, rel判断， 若ACC.7 = 1，则一定为负数；此时0 若ACC.7 = 0，则△≥0。此时再用指令JNZ rel 判断 若△≠0，则△> 0，否则△= 0 上页 下页 回目录

  20. START A←△ N Acc.7=0? Y Y （A）= 0? N 31H←2 31H←1 31H←0 END 流程图： P124 △ 0，则2个实根 △ 0，则无实根 △= 0，则 1个实根 上页 下页 回目录

  21. ORG 1000H START：MOV A，30H ；△值送A JNB ACC.7，YES ; △≥0 转YES MOV 31H，#0 SJMP FILISH YES： JNZ TOW MOV 31H，#1 SJMP FILISH TOW： MOV 31H，#2 FILISH：SJMP $ END 程序： ; △< 0 无实根 ; △> 0转 TOW ; △= 0 有相同实根 ;有两个不同实根 P124 上页 下页 回目录

  22. 4.4 循环程序 循环程序：一些有规可循而又反复处理的问题 利用比较转移指令CJNE、减1不为“0”转移指令DJNZ等实现 例4-13：在内部RAM 30H~4FH连续32个单元中存放了 单字节无符号数，求32个无符号数之和， 并存入内部RAM 51H，50H中。 解： 这是重复相加问题，要设置一些工作单元 设： R0 做加数地址指针， R7 做循环次数计数器， R3 做和数的高字节寄存器。 地址指针 循环次数计数器 程序的流程图如下： 上页 下页 回目录

  23. START #31→R7 #0→R3 （30H）→A #31H→R0 (A)+((R0))→A CY=0? （R3）+1→R3 （R0+1）→R0 N （R7）-1=0? Y 51H←（R3） 50H← (A) END 流程图： (A)+((R0))→A N （R3）+1→R3 Y N P130 Y 上页 下页 回目录

  24. 程序： ORG 0200H START：MOV R7，#31 MOV R3，#0 ;R7作循环次数计数器 MOV A，30H ;R3作和数高字节寄存器 MOV R0，#31H LOOP：ADD A， @R0 JNC NEXT INC R3 NEXT ：INC R0 DJNZ R7，LOOP 循环控制 MOV 51H，R3 MOV 50H，A SJMP $ END 循环程序的结构 初始化部分 ;取被加数 ;R0作加数地址指针 ;作加法 ;CY=0，和<256,则转 循环体部分 ;CY=1，加到高字节 ;修改R0指针 ;未完，重复加 循环 控制 循环执行 直到R7=0 结束部分 ;存和数 P129 上页 下页 回目录

  25. 例4-14：从外部RAM BLOCK单元开始有一无符号数数据块， 数据块长度存入LEN单元， 求出其中最大数存入MAX单元。 解：这是一个基本搜索问题,采用两两比较法。 取两者较大的数再与下一个数进行比较， 若数据块长度LEN=n则应比较n-1次， 最后较大的数就是数据块中的最大数。 为了方便进行比较， 我们使用CY标志来判断两数的大小， 使用B寄存器作比较与交换的寄存器， 使用DPTR作外部RAM地址指针。 P130 请阅读!! 阅读 程序的流程图如下： 上页 下页 回目录

  26. START DPTR←#BLOCK LEN←LEN-1 A←（DPTR） CY←0 B←（A） （DPTR）+1 A←（DPTR） A←（A）-（B） Y CY=0? 若（A）>（B） 则A←(B)+(A) N 若（A）<（B）则A←(B) N LEN-1=0? Y MAX←最大数 END 流程图： 初始化 工作单元 较大数 交换至A 恢复 较大数至A A中 的数总是较大 上页 下页 回目录

  27. 编程： ORG 0200H BLOCK DATA 0100H MAX DATA 31H LEN DATA 30H ;定义数据块首址 ;数据块首址送DPTR FMAX： MOV DPTR，#BLOCK DEC LEN ;长度减1 ;定义最大数暂存单元 MOVX A，@DPTR LOOP: CLR C MOV B, A INC DPTR MOVX A，@DPTR SUBB A, B JNC NEXT MOV A, B SJMP NEXT1 NEXT: ADD A, B NEXT1: DJNZ LEN, LOOP MOV MAX, A SJMP $ END ;定义长度计数单元 ;取数至A ;0→CY ;暂存于B ;修改指针 ;取下一数 ;作减法比较 ;大者送A ;若（A）>（B）则恢复A ;未完继续比较 ;存最大数 RET ;*若用RET指令结尾则 该程序可作子程序调用 上页 下页 回目录

  28. 例4-15：从外部RAM BLOCK单元开始有一数据块， 数据块长度存入LEN单元， 试统计其中正数、负数和零的个数, 分别存入PCOUNT、MCOUNT、ZCOUNT单元。 解：这是一个多重分支的单循环问题。数据块中是带符号数 • 先用JB ACC.7，rel 指令判断符号位。 • 若ACC.7=1，则该数一定是负数，MCOUNT单元加1； • 若ACC.7=0，则该数可能是正数，也可能是零； • 用JNZ rel 判断A是否为零 • 若A≠0，则一定是正数，PCOUNT单元加1； • 若既不为正也不为负，则一定是零，ZCOUNT单元加1； 程序的流程图如下： P132请阅读!! 阅读!! 上页 下页 回目录

  29. 流程图： START DPTR←#BLOCK PCOUNT←0 MCOUNT←0 ZCOUNT←0 A←（DPTR） N ACC.7=0? MCOUNT+1 Y N (A)=0? PCOUNT+1 Y ZCOUNT+1 DPTR+1 N LEN-1=0? Y END 负数 正数 零 P132 上页 下页 回目录

  30. ;定义数据块首址 ;定义长度计数单元 ORG 0200H BLOCK DATA 2000H LEN DATA 30H ;定义正计数单元 PCOUNT DATA 31H MCOUNT DATA 32H ;定义负计数单元 ZCOUNT DATA 33H ;定义零计数单元 程序： 上页 下页 回目录

  31. START：MOV DPTR，#BLOCK MOV PCOUNT，#0 ;计数单元清零 MOV MCOUNT，#0 ;数据块首址送DPTR MOV ZCOUNT，#0 LOOP: MOVX A，@DPTR ;取数 JB ACC.7，MCON ;若ACC.7=1 转负计数 JNZ PCON ;若（A）≠0，转正计数 INC ZCOUNT ;若（A）=0，则零的个数加1 AJMP NEXT MCON： INC MCOUNT ;负计数单元加1 AJMP NEXT PCON：INC PCOUNT ;正计数单元加1 NEXT: INC DPTR ;修正指针 DJNZ LEN，LOOP ;未完继续 SJMP $ END P132 上页 下页 回目录

  32. 作业 P156: 1、4、5、6 ！！！

  33. 16位数据指针 不能 4.5 查表程序 对于复杂参数的计算如: 非线性参数 用汇编编程十分困难 甚至无法建立数学模型 对数、指数、三角函数 用查表的方法简单便捷 微分、积分等 MCS-51指令系统中有两条指令具有极强的查表功能 寻址64KB 长查表指令 （1） MOVC A，@A+DPTR 作基址寄存器 作变址寄存器 指向表格的第 i 项 指向表格首址 （2） MOVC A，@A + PC 短查表指令 页内查表指令 作基址寄存器 第i项加 变址调整值 作变址 上页 下页 回目录

  34. 查表程序： 先用伪指令 DB 或 DW 把表格的数据存入ROM 利用查表指令 MOVC A，@A+DPTR MOVC A，@A+PC 来获得数据 例4-20：一个十六进制数放在HEX单元的低四位， 将其转换成ASCII码 解： 十六进制 0~9 的ASCII码为 30H~39H， A~F 的ASCII码为 41H~46H， ASCII码表格的首址为ASCIITAB 上页 下页 回目录

  35. ORG 0200H HEX EQU 30H HEXASC： MOV A，HEX ANL A，#0FH MOV DPTR，#ASCTAB MOVC A，@A+DPTR MOV HEX，A RET DPTR ASCTAB：DB 30H，31H，32H，33H DB 34H，35H，36H，37H DB 38H，39H，41H，42H DB 43H，44H，45H，46H END 编程1： （A）= 15 （A）= 3 0 1 2 3 4 5 6 7 8 9 33H A B C D E F 46H 上页 下页 回目录

  36. ORG 0200H HEX EQU 30H ;变址调整 HEXASC： MOV A，HEX ANL A，#00001111B ADD A，#3 MOVC A，@A+PC MOV HEX，A RET ASCTAB：DB 30H，31H，32H，33H DB 34H，35H，36H，37H PC PC DB 38H，39H，41H，42H DB 43H，44H，45H，46H END 编程2： ;变址调整 #3 ;2字节 ;1字节 上页 下页 回目录

  37. 0200H HEXASC：MOV A，HEX 0202H ANL A，#0FH 0204H ADD A，#3 0206H MOVC A，@A+PC 0207H MOV HEX，A 0209H 020AH A RET 020BH 30H 31H … … PC PC PC PC PC 46H 查十六进制数“01H”的ASCII码（PC做基址） (PC) =0207H 04H 01H 31H ＋ ALU 上页 下页 回目录

  38. DPTR MOV A，HEX 0200H 0202H ANL A，#0FH 0204H MOV DPTR，#ASCTAB 0207H MOVC A，@A+DPTR 0208H MOV HEX，A 020AH RET 30H DPTR 020BH A 31H 020CH … … 46H PC PC PC PC PC 查十六进制数“01H”的ASCII码（DPTR做基址） 01H 31H 020BH ＋ ALU 上页 下页 回目录

  39. 4.6 子程序的设计及调用 一、子程序的概念 • 把能完成某种基本操作,并具有相同操作的程序段,单独 编成子程序。 • 如：函数、±、×、 运算、代码转换、数据采集、延时等 • 利用调用子程序指令（ACALL或LCALL）和从子程序返回指令RET 使用子程序的优点 • ⑴ 不必重复书写同样的程序，提高编程效率 • ⑵ 程序的逻辑结构简单，便于阅读 • ⑶ 缩短了源程序和目标程序的长度，节省了存储器空间 • ⑷ 使程序模块化、通用化、便于交流共享资源 • ⑸ 便于按某种功能调试 上页 下页 回目录

  40. RET LCALL addr16 ； PC7～0 ((SP)) ,（SP） （SP）-1 ； PC15～8 ((SP)) ,（SP） （SP）-1 ; PC addr16 转向子程序 ；在调用子程序之前，保护断点地址 ；SP (SP)+1,(SP) PC15～8 ；SP (SP)+1,(SP) PC7～0 ；(PC） （PC）+3 二、调用子程序的要点 1、子程序的结构 ⑴ 子程序开头的标号段必须有一个标志，该标志既是 子程序的名字又是其入口地址，以便主程序调用。 在主程序中利用指令ACALL或LCALL可转入子程序。 该指令具有保护断点的功能 例如：调用延时子程序 LCALL（ACALL） DELY ⑵ 子程序结尾必须使用一条从子程序返回指令RET， 它具有恢复断点的功能 主程序 CALL断点 子程序 RET 上页 下页 回目录

  41. 2、参数传递 子程序入口条件： 在调用一个子程序时，主程序应先把有关参数放到 某些约定的位置，子程序运行时，可以从约定的位置得 到有关参数。 子程序出口条件： 子程序结束前，也应把处理结果送到约定位置 参数传递的方法： ⑴ 子程序无须传递参数 这类子程序中所需要的参数是子程序赋予， 不需要主程序给出 上页 下页 回目录

  42. . . . . . . LCALL DELY DELY: MOV R7, #100 DLY0: MOV R6, #98 NOP DLY1: DJNZ R6, DLY1 DJNZ R7, DLY0 RET 例4-23调用延时子程序DELY 设：主频为12MHZ 意味着每个机器周期为1µs 调用子程序 主程序： 子程序开始的标号 1µs 子程序： 1µs 1µs 98×2=196µs 2µs 子程序返回指令 2µs 不需主程序提供入口参数，从子程序开始到子程序返回，大约为20ms =20003µs = 20.003ms （196+2+2）× 100 +3 +3 上页 下页 回目录

  43. ⑵ 用累加器和工作寄存器传递参数 入口参数： 放在累加器A和工作寄存器中R0 ~ R7中 出口参数： 放在累加器A和工作寄存器中R0 ~ R7中 例4-24双字节求补子程序CPLD 解：采用“变反加1”的方法，十六位数变反加1， 不仅低字节要加1，高字节要加低字节的进位。 故采用ADD指令，不采用INC指令。 INC指令不影响CY位 上页 下页 回目录

  44. CPLD：MOV A，R6 CPL A ADD A，#1 MOV R6，A MOV A，R7 CPL A ADDC A，#0 MOV R7，A RET 入口参数：（R7R6）=16位数 R7R6 出口参数：（R7R6）=求补后的16位数 R7R6 Cy + Cy 上页 下页 回目录

  45. 内部RAM CPLN：MOV A，@R0 CPL A ADD A，#1 @ R0 @ R0 @ R0 @ R0 @ R0 字节1 MOV @R0，A 字节2 字节3 NEXT: INC R0 … MOV A，@R0 … CPL A 字节n ADDC A，#0 MOV @R0，A DJNZ R7, NEXT RET 地址 ⑶ 通过操作数地址传递参数 例4-25 n字节求补子程序CPLN 入口参数：（R0）=求补数低字节指针,（R7）=n-1 出口参数：（R0）=求补后高字节指针 上页 下页 回目录

  46. . . 例4-26在HEX单元存放两个十六进制数，将它们分别 . . . . 转换成ASCII码并存入ASC和ASC+1单元 MAIN: ;压入 被转换数 PUSH HEX ;转子 *PC LCALL HASC ;ASCL→ASC POP ASC ;取被转换数 SP+1 SP SP+3 SP+2 MOV A, HEX ;处理高四位 ;压入 SWAP A PUSH ACC ;转子程序 LCALL HASC ;ASC→ASC+1 POP ASC+1 ⑷ 通过堆栈传递参数 解： 由于要进行两次转换，故可调用查表子程序完成 主程序 *PCH 断点地址 *PCL HEX 栈底 下页 上页 回目录

  47. HASC： DEC SP ; ;修改SP指向HEX DEC SP POP ACC ;弹出 *PCH ANL A，#0FH ;屏蔽高四位 *PCL ADD A，#5 ;变址调整 HEX 栈底 MOVC A，@A+PC ;查表 PUSH ACC ;结果入栈 A ; INC SP ;修改SP指向断点位置 INC SP SP+3 SP+2 SP+1 SP+3 SP+2 SP SP+1 ; RET ASCTAB: DB ‘0 1 2 … 7’ DB ‘8 9 A … F’ 子程序 PC HEX Result Result 上页 下页 回目录

  48. 子程序 HASC：DEC SP . . DEC SP . . . . POP ACC PC ANL A，#0FH 64H ADD A，#5 63H MOVC A，@A+PC PUSH ACC 62H PUSH HEX INC SP 61H LCALL HASC INC SP 60H POP ASC RET MOV A, HEX ASCTAB: DB ‘0 1 2 … 7’ SWAP A DB ‘8 9 A … F’ A PUSH ACC LCALL HASC SP SP SP SP SP SP SP SP SP POP ASC+1 0000 HEXL ASC 主程序 断点 *PCH *PCL HEX HEX ASC 上页 下页 回目录

  49. 3、现场保护 现场保护:如果子程序使用的寄存器与主程序使用的寄存器 有冲突，在转入子程序前，特别是进行中断服务 子程序时，要进行现场保护。 冲突 保护内容: 主程序使用的内部 RAM 内容，各工作寄存器内容， 累加器 A 和 DPTR 以及 PSW 等寄存器内容。 保护方式: 将要保护的单元压入堆栈。 R0~R7 中断保护时:还可以用 RS1 RS0 来选择其他通用寄存器组， 以便保护主程序现场。 上页 下页 回目录

  50. BCDCB： PUSH ACC ; ; PUSH PSW ; 保护现场 PUSH DPL ; PUSH DPH ; 十翻二 ; POP DPH ; POP DPL ; 恢复现场 . POP PSW . . ; POP ACC RET 例如：十翻二子程序的现场保护 推入与弹出应按照“先进后出”，或“后进先出”的顺序 上页 下页 回目录
