  1. Eletricidade básica Aula 07: Circuitos em paralelo Prof. Diovani Milhorim

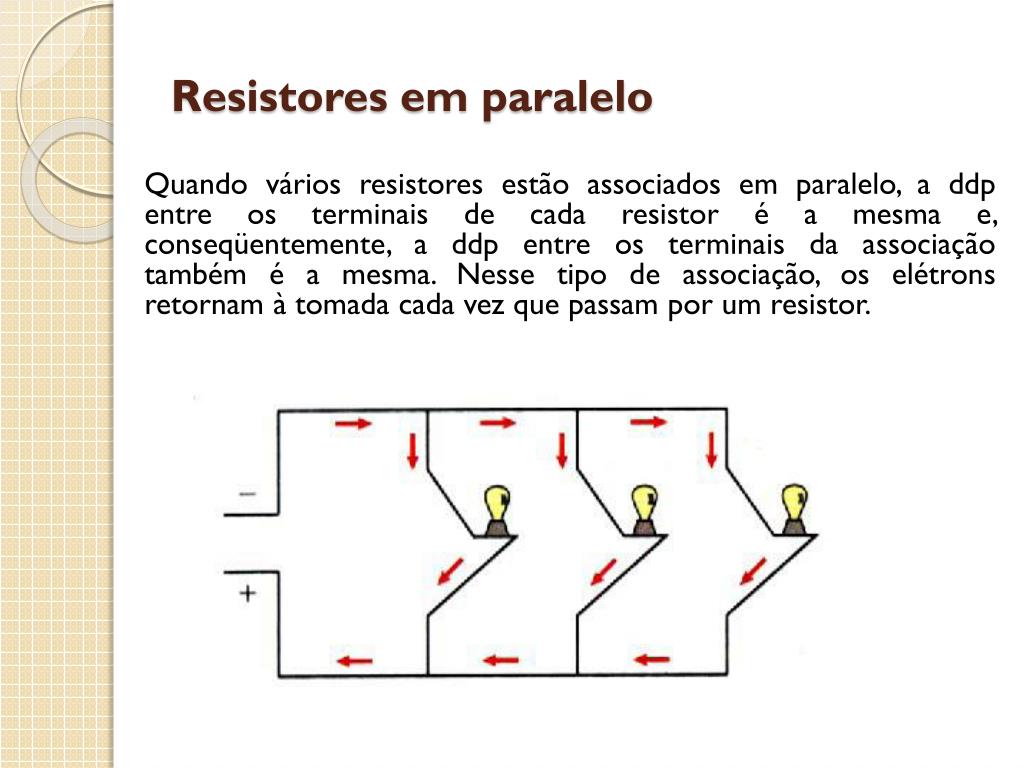

  2. Resistores em paralelo Quando vários resistores estão associados em paralelo, a ddp entre os terminais de cada resistor é a mesma e, conseqüentemente, a ddp entre os terminais da associação também é a mesma. Nesse tipo de associação, os elétrons retornam à tomada cada vez que passam por um resistor.

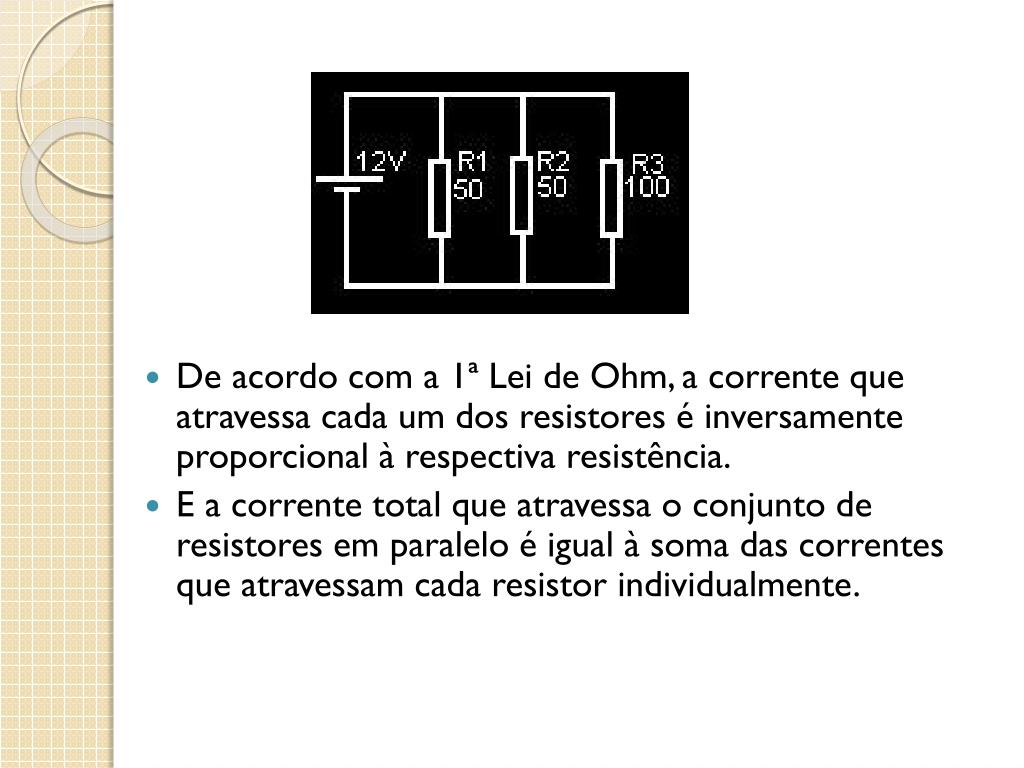

  3. De acordo com a 1ª Lei de Ohm, a corrente que atravessa cada um dos resistores é inversamente proporcional à respectiva resistência. • E a corrente total que atravessa o conjunto de resistores em paralelo é igual à soma das correntes que atravessam cada resistor individualmente.

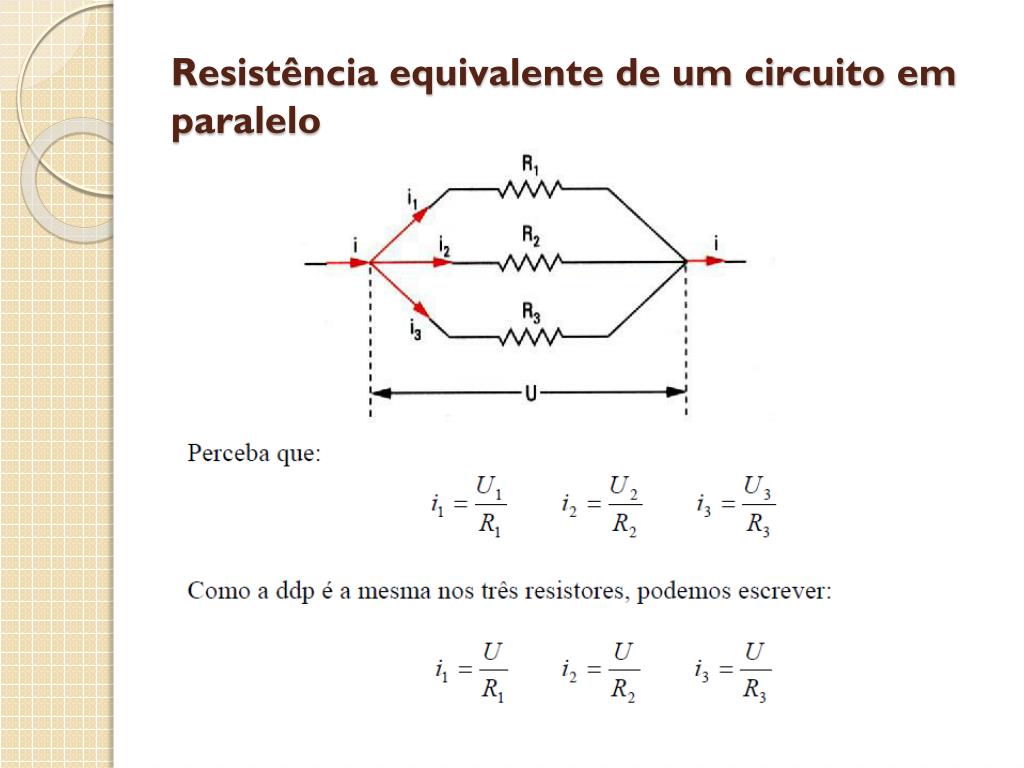

  4. Resistência equivalente de um circuito em paralelo

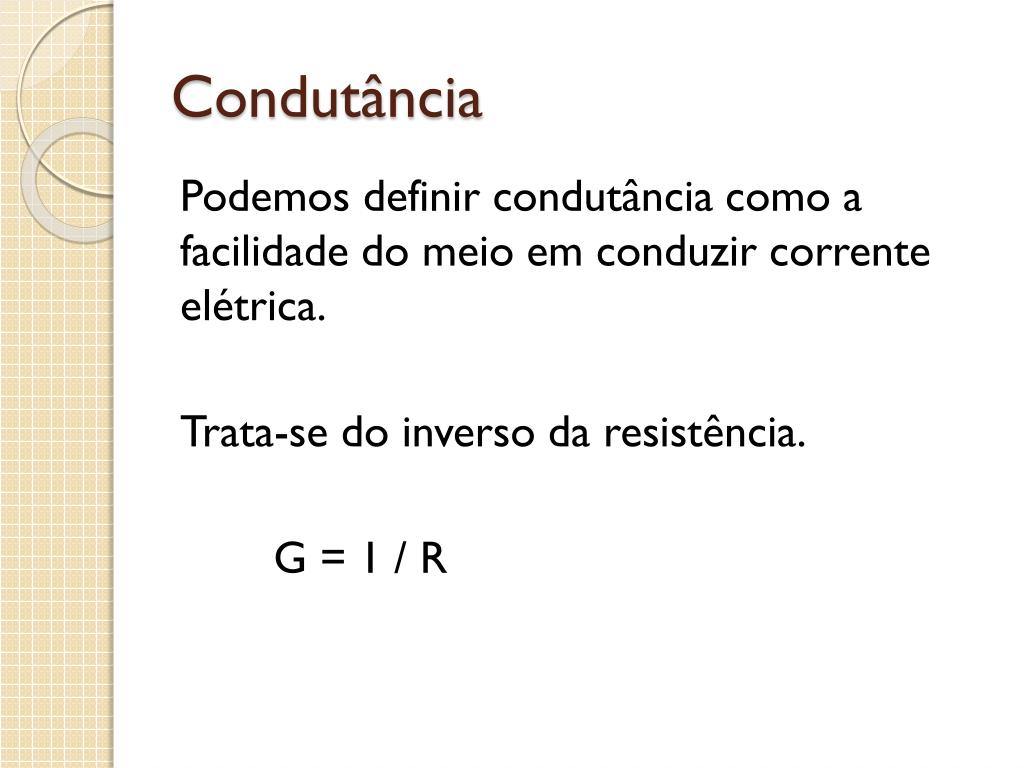

  5. Condutância Podemos definir condutância como a facilidade do meio em conduzir corrente elétrica. Trata-se do inverso da resistência. G = 1 / R

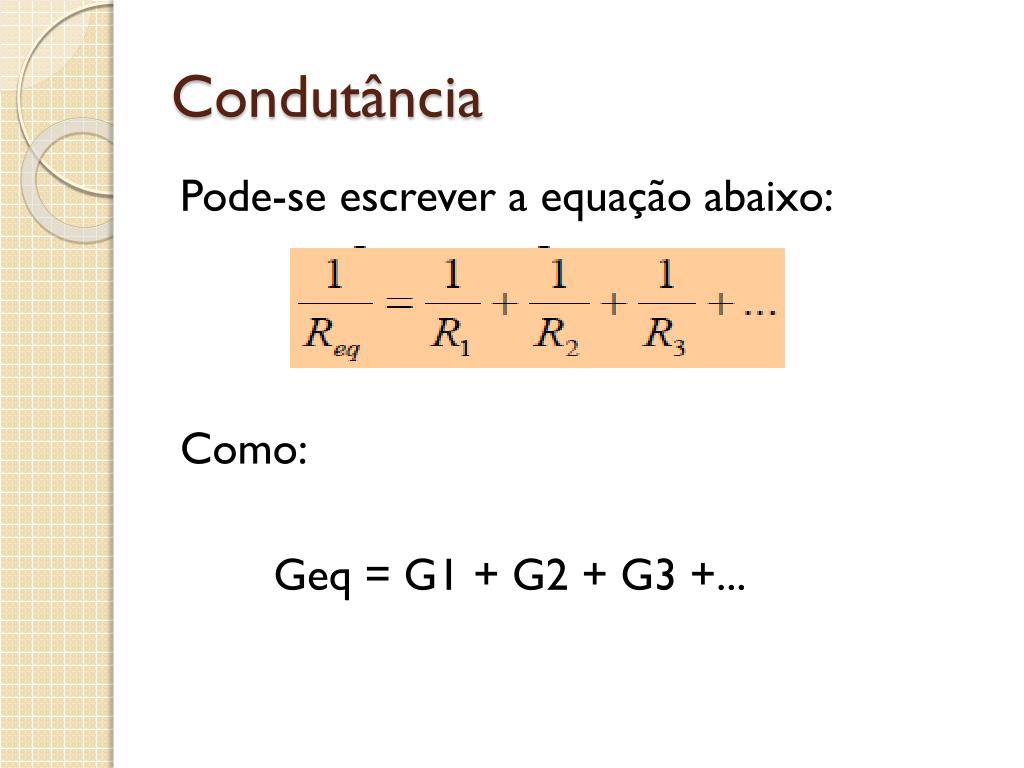

  6. Condutância Pode-se escrever a equação abaixo: Como: Geq = G1 + G2 + G3 +...

  7. Exercício Determine a condutância e a resistência total para o circuito abaixo:

  8. Exercício

  9. Exercício Refaça o exercício anterior se uma resistência de 10 ohm for colocada em paralelo com o circuito.

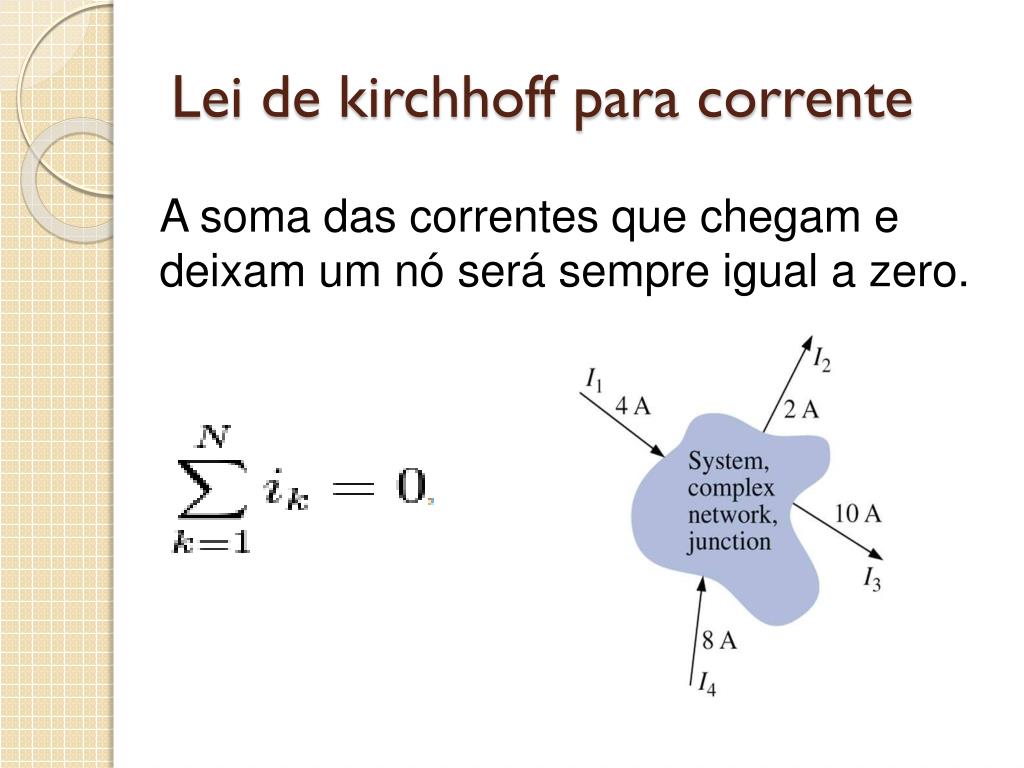

  10. Lei de kirchhoff para corrente A soma das correntes que chegam e deixam um nó será sempre igual a zero.

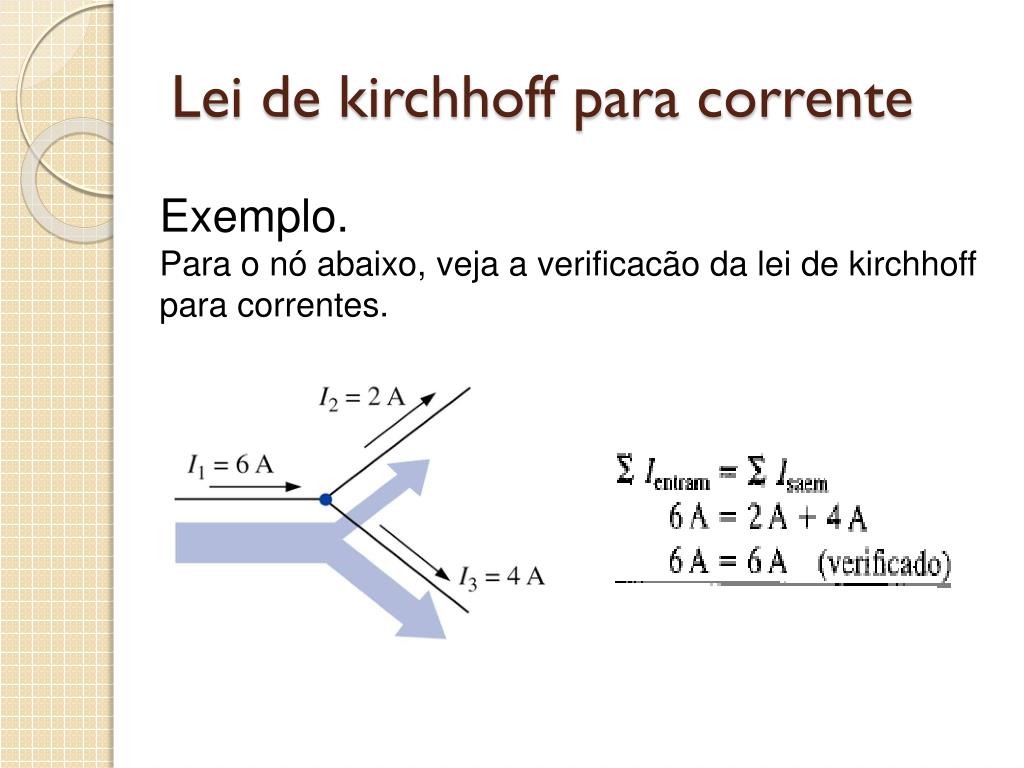

  11. Lei de kirchhoff para corrente Exemplo. Para o nó abaixo, veja a verificacão da lei de kirchhoff para correntes.

  12. Lei de kirchhoff para corrente Exemplo.Determine a corrente I3 e I4 no circuito abaixo.

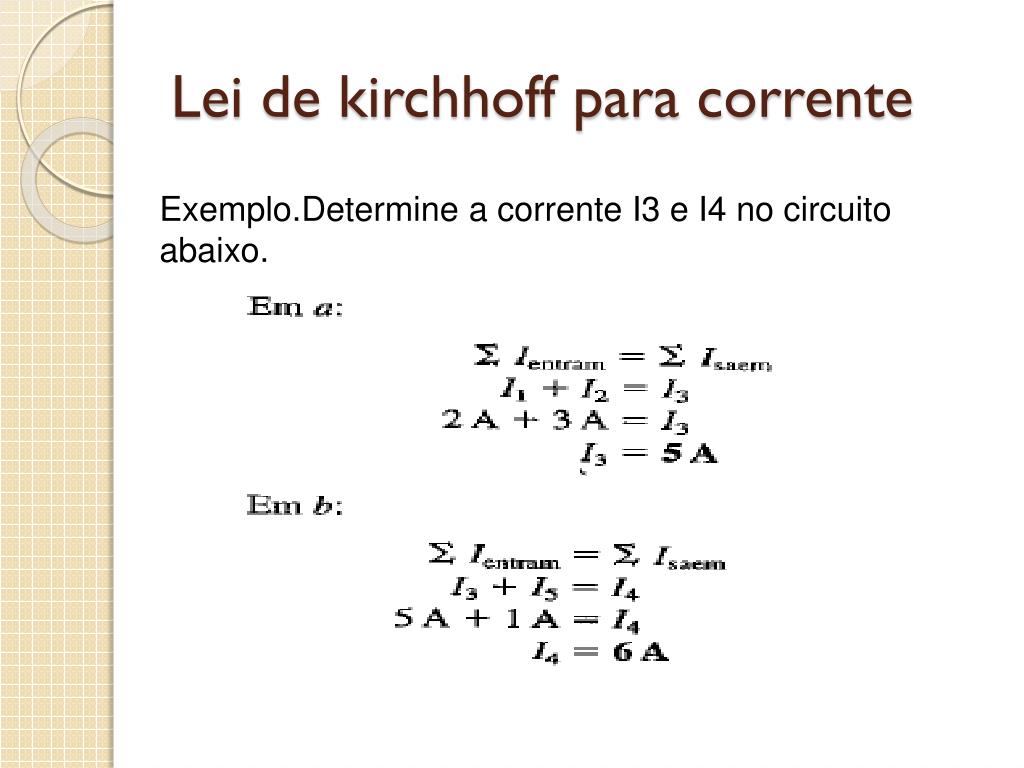

  13. Lei de kirchhoff para corrente Exemplo.Determine a corrente I3 e I4 no circuito abaixo.

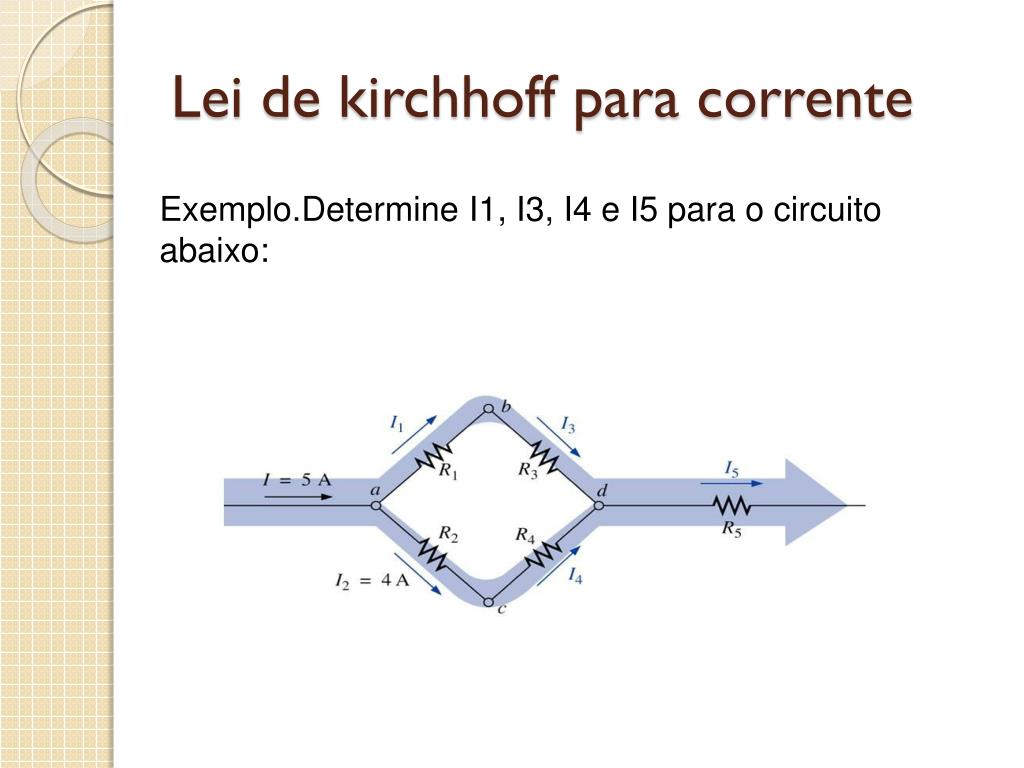

  14. Lei de kirchhoff para corrente Exemplo.Determine I1, I3, I4 e I5 para o circuito abaixo:

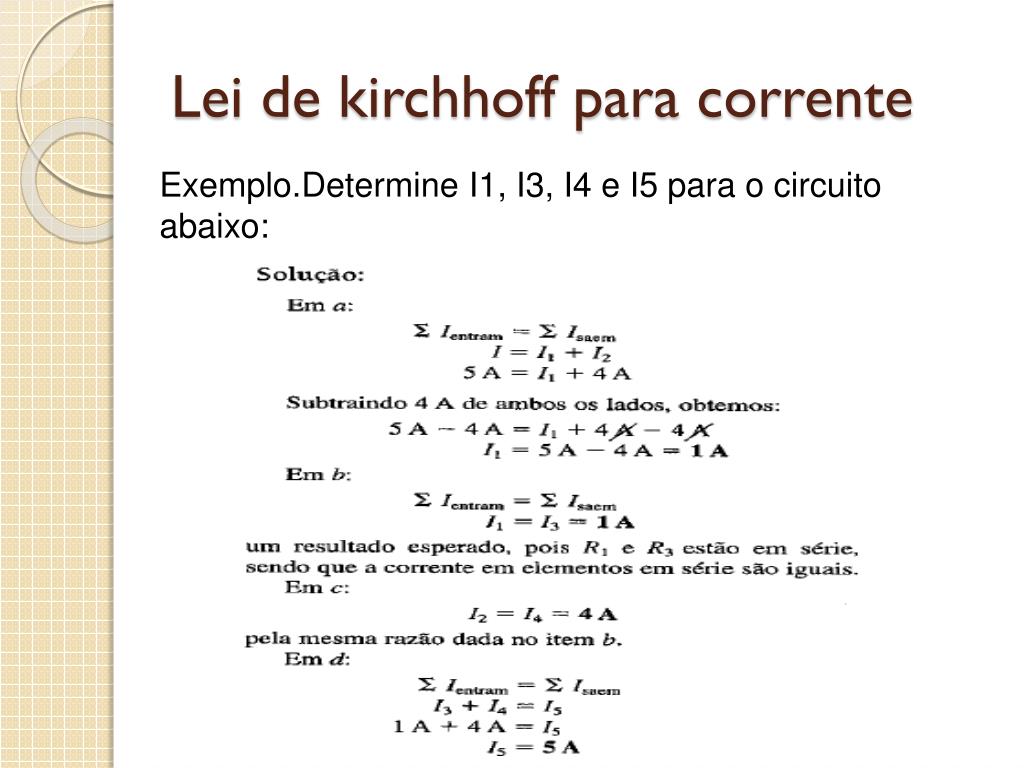

  15. Lei de kirchhoff para corrente Exemplo.Determine I1, I3, I4 e I5 para o circuito abaixo:

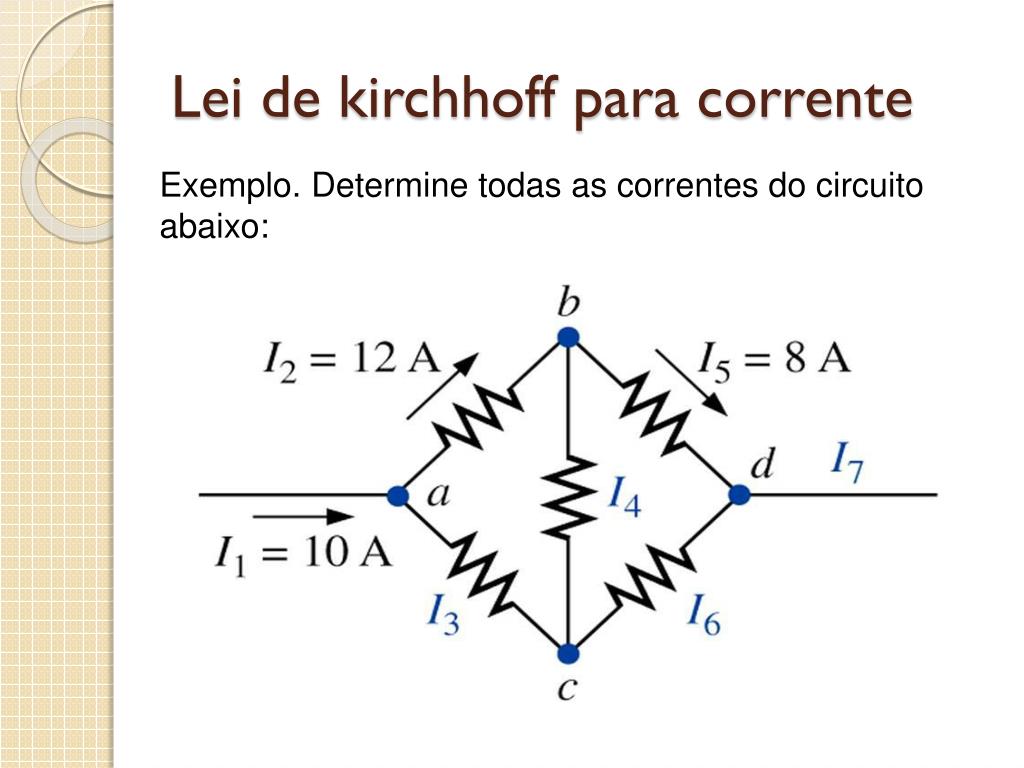

  16. Lei de kirchhoff para corrente Exemplo. Determine todas as correntes do circuito abaixo:

  17. Lei de kirchhoff para corrente Exemplo. Determine todas as correntes do circuito abaixo:

  18. Regra do divisor de corrente A corrente que passa por um ramo do circuito é inversamente proporcional á resistência deste ramo U = Rt . I total então I total = U / Rt Para um ramo do circuito I total = Ii Ri / Rt Ii = Rt I total Ri

  19. Regra do divisor de corrente Para o caso particular de dois resistores em paralelo;

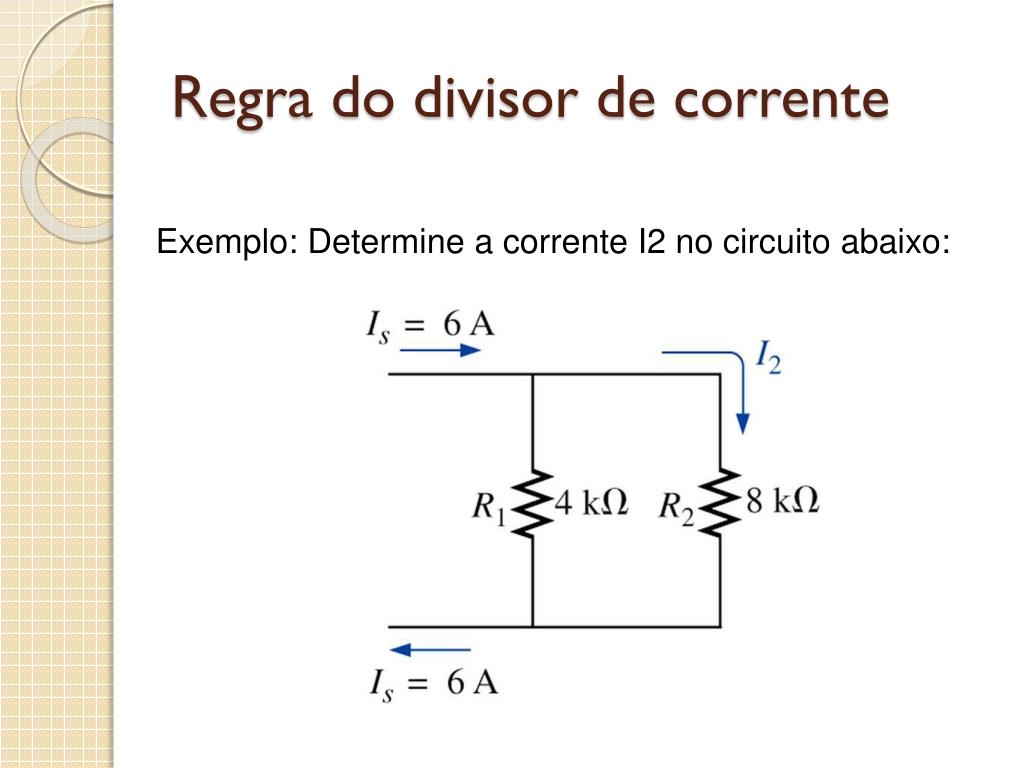

  20. Regra do divisor de corrente Exemplo: Determine a corrente I2 no circuito abaixo:

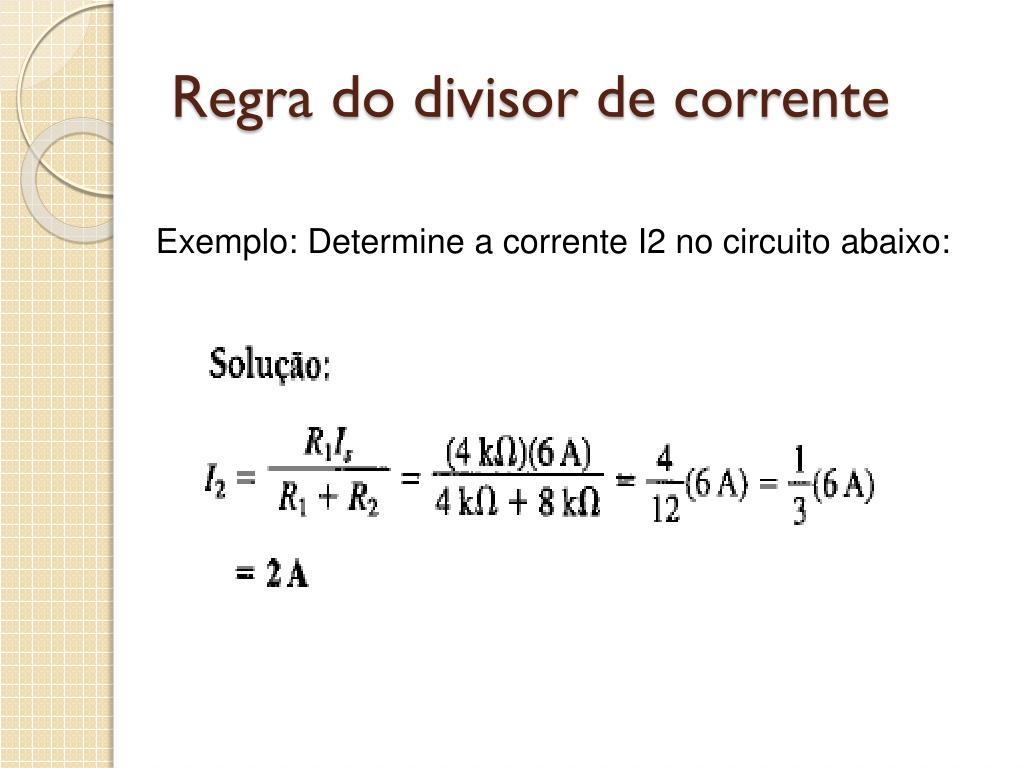

  21. Regra do divisor de corrente Exemplo: Determine a corrente I2 no circuito abaixo:

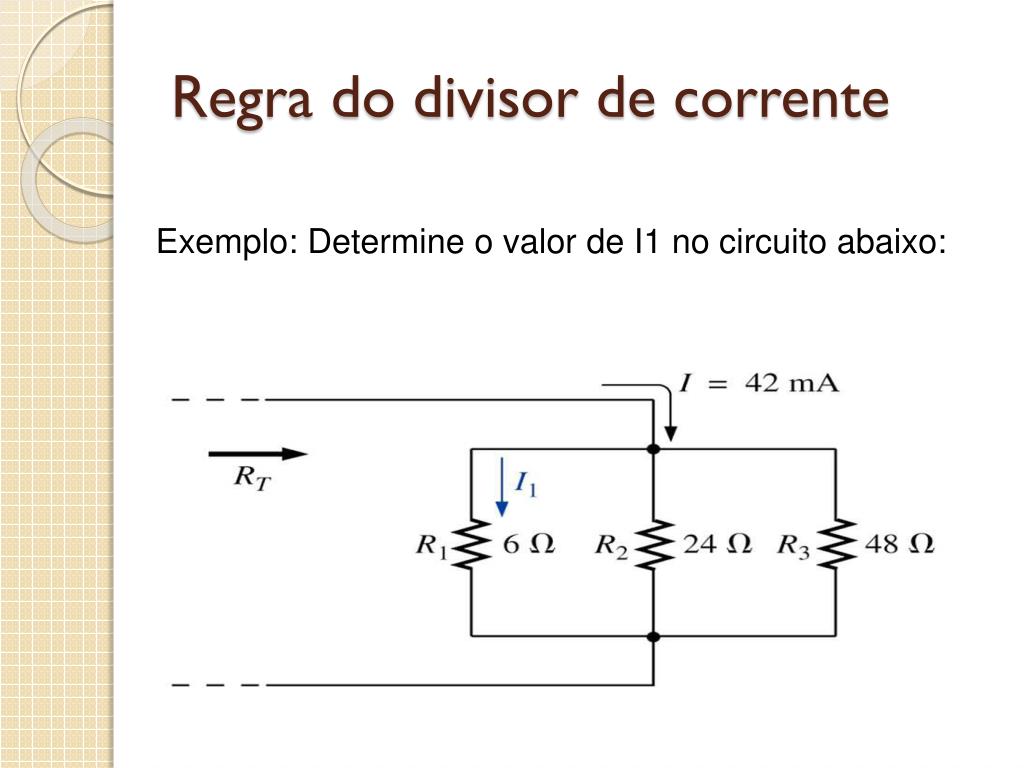

  22. Regra do divisor de corrente Exemplo: Determine o valor de I1 no circuito abaixo:

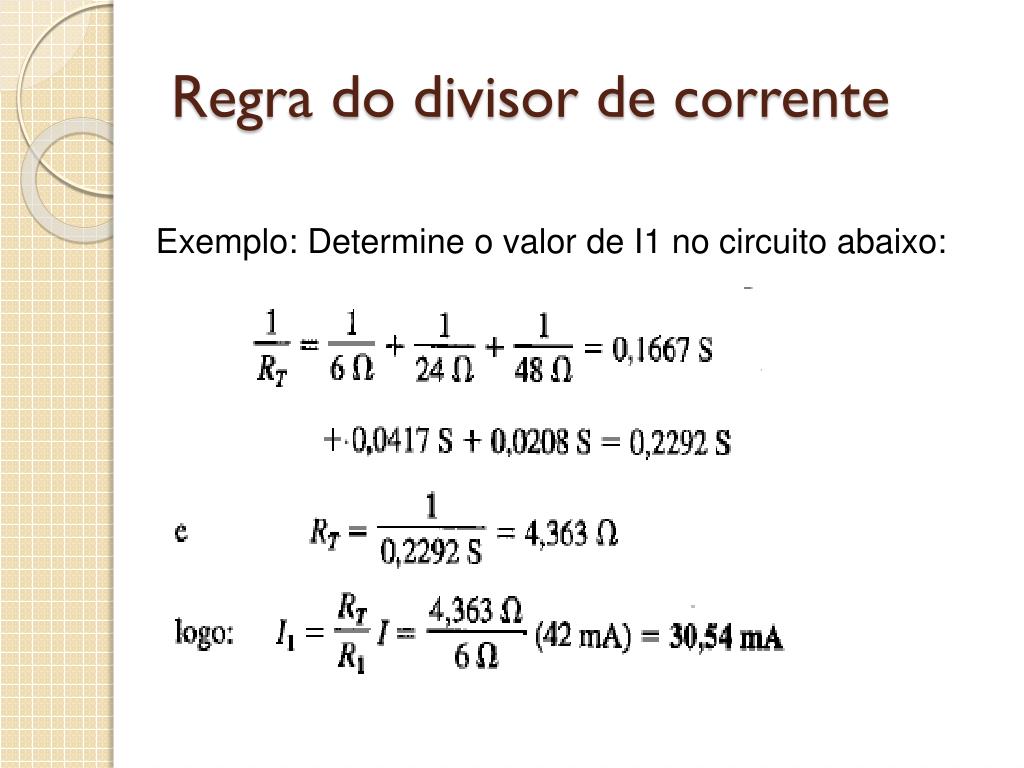

  23. Regra do divisor de corrente Exemplo: Determine o valor de I1 no circuito abaixo:

  24. Regra do divisor de corrente Exemplo: Determine o valor de i1, i2 e i3 no circuito abaixo:

  25. Regra do divisor de corrente Exemplo: Determine o valor de i1, i2 e i3 no circuito abaixo:

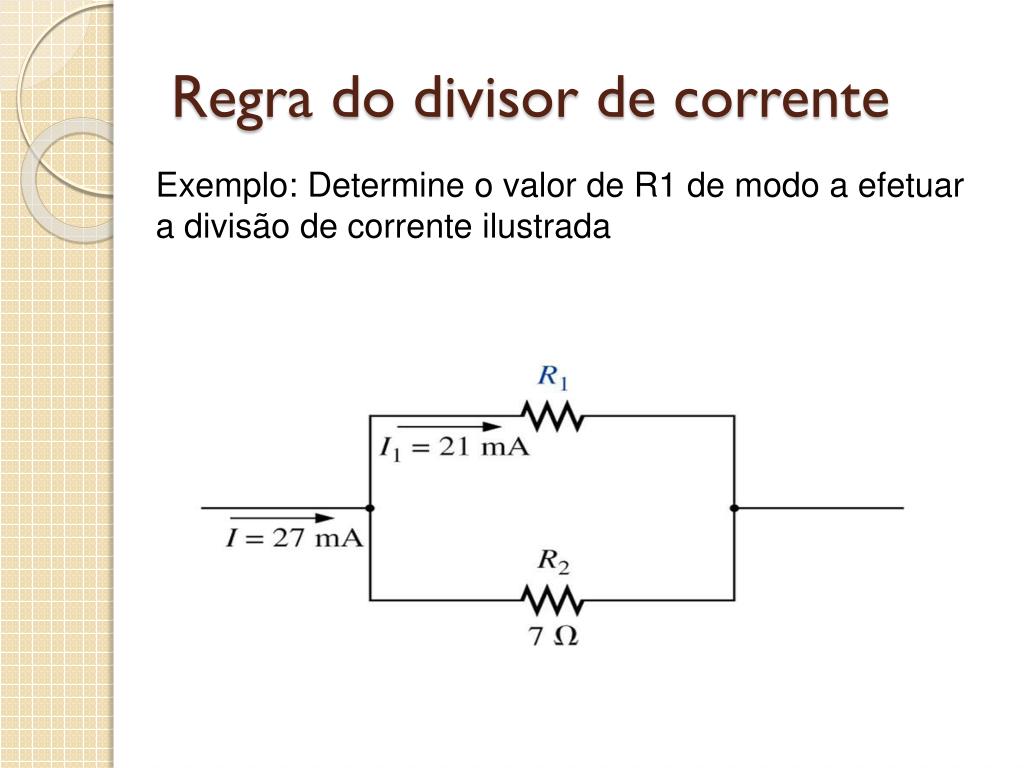

  26. Regra do divisor de corrente Exemplo: Determine o valor de R1 de modo a efetuar a divisão de corrente ilustrada

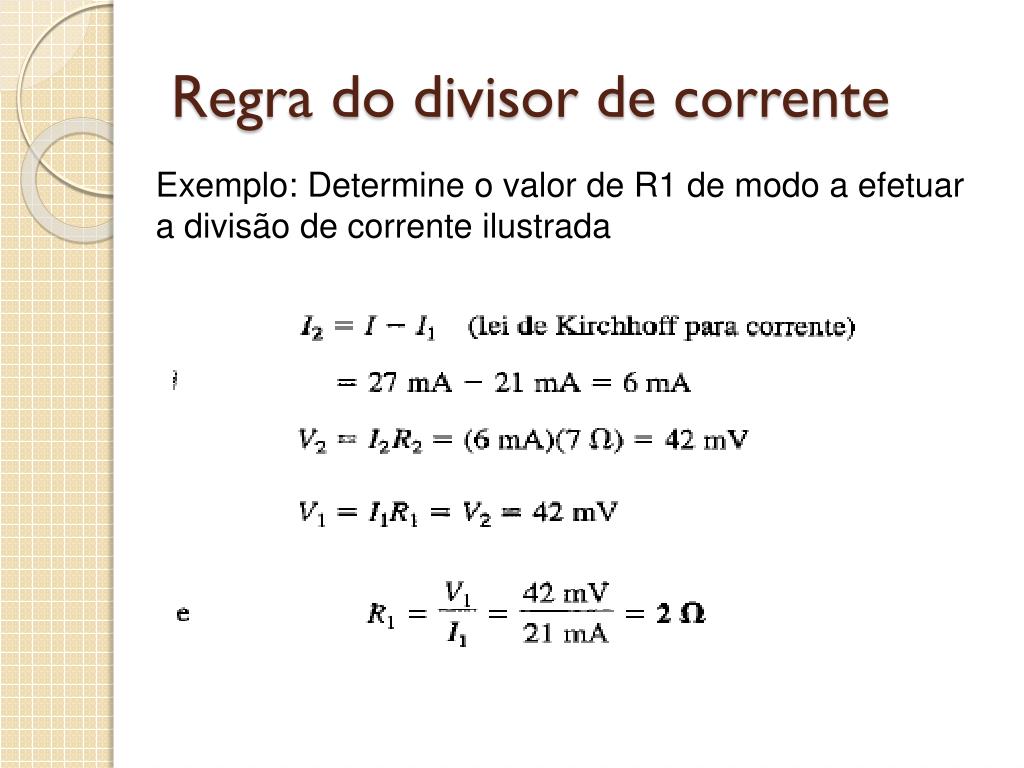

  27. Regra do divisor de corrente Exemplo: Determine o valor de R1 de modo a efetuar a divisão de corrente ilustrada
