  1. PIX 3.6～24kV空气绝缘开关柜 施耐德电气能源事业部 市场部

  2. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  3. PIX型中压空气绝缘开关柜 全范围的 国际化的 PIX • 12~24kV • 4000A, 40kA • 7.2~12kV • 5000A, 50kA PIX • 12~17.5kV • 5000A, 50kA PIX-H PIX-M « …积100年开关设备的制造经验»

  4. PIX型中压空气绝缘开关柜 应用领域 • 输配电 • 工业项目 • 石油和天然气 • 发电厂 • 海洋石油平台及船用

  5. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  6. PIX (24 kV) PIX (12, 17.5 kV) 50 kA PIX H (12, 17.5 kV) PIX M (12kV) 40 kA 31.5 kA 25 kA PIX (24 kV) 20 kA 16 kA 1250 A 2000 A 4000 A 630 A 1600 A 3150 A 2500 A 5000 A PIX型中压空气绝缘开关柜 产品系列

  7. PIX型中压空气绝缘开关柜 技术参数

  8. PIX型中压空气绝缘开关柜 • 电缆出线柜结构 • 母线室 • 电缆室 • 断路器室 • 低压间 4 4 1 1 3 3 2 2

  9. PIX型中压空气绝缘开关柜 • 模块化，人性化设计 • 各独立的模块化功能小室由多道折弯的敷铝锌钢板经高强度铆钉铆接而成 • 各功能小室再用螺栓连接成完整的开关柜 • 开关柜内中隔板可移开，便于电缆、互感器及母线的安装

  10. PIX型中压空气绝缘开关柜 • 抗内部电弧泻压通道 断路器室、母线室、电缆室均设置独立朝上的压力释放装置

  11. PIX型中压空气绝缘开关柜 • 排列的开关柜两端以及柜与柜之间均有双层钢板保护，使设备强度更高，抗内部电弧能力更强。

  12. PIX型中压空气绝缘开关柜 • 电动操作（可选） 电动移动功能小车 电动操作的接地开关

  13. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  14. PIX型中压空气绝缘开关柜 • 母线室内部结构 • 母线搭界处导圆角、镀银 • 母线采用复合绝缘 • 分支母线无须支撑绝缘子 • 绝缘件的爬电距离大于240mm 母线套管 均流罩 主母线 触头盒 分支母线

  15. PIX型中压空气绝缘开关柜 • 可选项：全绝缘母线

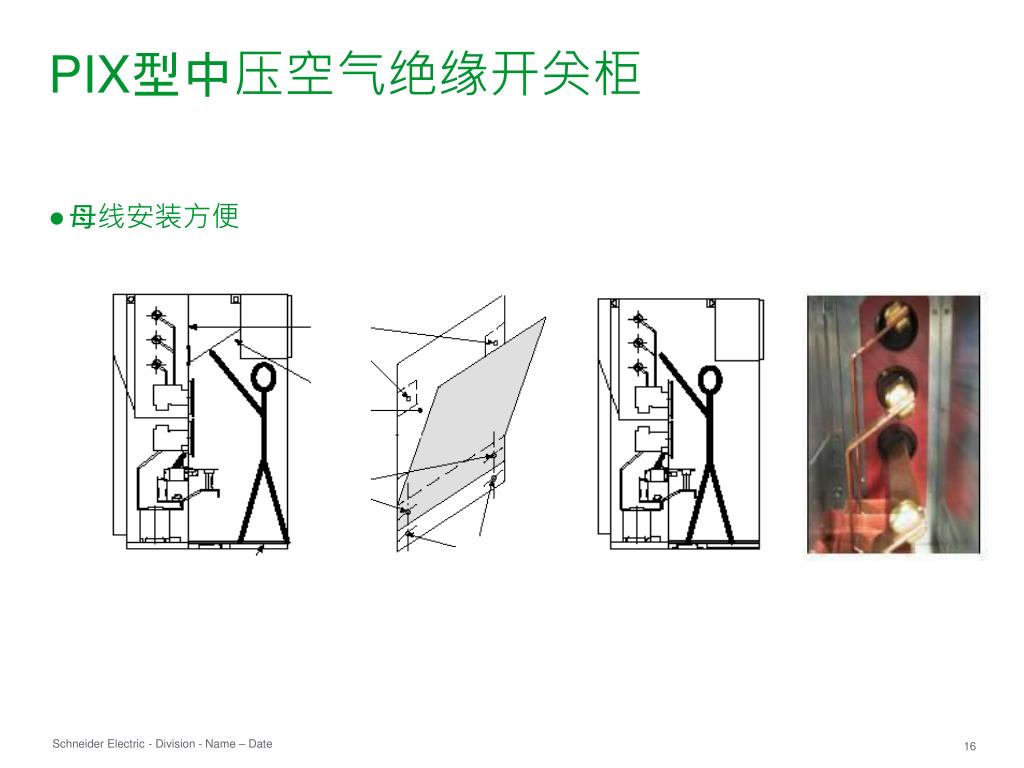

  16. PIX型中压空气绝缘开关柜 • 母线安装方便

  17. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  18. PIX型中压空气绝缘开关柜 • 断路器室结构及联锁 二次插头联锁 金属帘门 接地母线 防爆门的扣板设计 手车与门的闭门联锁 手车位置开关 接地开关与手车联锁

  19. PIX型中压空气绝缘开关柜 • 二次插头联锁 • 只有插上二次插头，手车才能从试验位置摇到工作位置 • 只有插上二次插头，手车才能从试验位置摇到工作位置 • 二次插头及金属软管储存在手车室隔层中，既美观又不易损坏

  20. PIX型中压空气绝缘开关柜 • 手车室门与手车位置的联锁 只有手车室门关闭，手车才能从试验位置摇到工作位置 手车只有在试验位置门才能被打开

  21. PIX型中压空气绝缘开关柜 • 手车移动，门提升和打开的操作 手车移动的操作 门提升和打开的操作

  22. PIX型中压空气绝缘开关柜 • 紧急手动操作杆分、合闸 在所有的门均安全可靠的关闭下可安全的实现所有操作程序

  23. PIX型中压空气绝缘开关柜 • 紧急手动按钮分、合闸（可选） 在所有的门均安全可靠的关闭下可安全的实现所有操作程序

  24. 接地开关的闭锁 (可选项：钥匙锁) 解锁 > 插入操作手柄 > 操作接地开关 PIX型中压空气绝缘开关柜 • 接地开关的闭锁及操作 接地开关与断路器的联锁

  25. 锁住接地开关 锁住手车 (1) 锁住手车 (2) 分别锁住帘门 PIX型中压空气绝缘开关柜 • 挂锁（可选）

  26. PIX型中压空气绝缘开关柜 • 4000A时的风冷箱

  27. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  28. PIX型中压空气绝缘开关柜 • 元器件的安装简单、方便 • 电缆室与断路器室间中隔板可以拆除，可以获得更大的空间来安装电缆 • 电缆安装方式有前接线和后接线两种选择 • 电缆连接高度500和700mm

  29. PIX型中压空气绝缘开关柜 • 完整的型式试验报告 • 按照GB标准通过西高所试验。 • 按照IEC标准通过荷兰KEMA试验。 • 符合标准：IEC60694、IEC62271; GB11022、GB3906、GB1984

  30. PIX型中压空气绝缘开关柜 • 足够高的电缆连接高度

  31. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  32. PIX型中压空气绝缘开关柜 • 低压间结构 • 模块化的低压箱可以与柜体隔离 • 低压箱与断路器操作机构间的接线通过插头连接 • 可安装表计及综合保护继电器，安装空间大。 • 端子排采用魏德米勒产品

  33. PIX型中压空气绝缘开关柜 • 应用领域及系列简介 • 技术参数及结构 • 母线室结构 • 手车室结构及联锁 • 电缆室结构 • 低压室结构 • 断路器手车 • 典型结线方案及外形尺寸 • 运行业绩 • 卖点总结

  34. PIX型中压空气绝缘开关柜 • HVX真空断路器发展历史 收购 阿尔斯通输配电 收购 Sprecher & Schuh (瑞士) Alsthom 收购 AEG (德国) 1983 1988 1998 2010 1928 1986 1996 2004 与 GEC(英国)合并 收购 CEM (法国) 收购 Cegelec – 输配电 (法国) 并入施耐德电气 收购Schlumberger Industrie (法国)的保护继电器和互感器业务 通 过 合 并 和 收 购 , 集众家之所长，不断发 展 壮 大

  35. PIX型中压空气绝缘开关柜 • HVX两种结构 • 可选经典组装式极柱或固封式极柱结构 • 集GEC, AEG等公司的实践经验； • 小形化尺寸； • 采用纵、横两种磁场的灭弧原理 • 低回路电阻； • 采用绝对一次封排技术； • 采用高强度的电流和电压老练 • 高的机械 (30000操作) 和电气 (额定电流下10000次, 满容量短路电流下100次)寿命；  3150 A

  36. PIX型中压空气绝缘开关柜 • HVX型真空断路器特征 • 额定值可达~5000A,50KA • 通过满容量的100次额定短路分断电流试验 • 通过30,000次机械操作循环试验 • 单轴单盘簧操作机构,简单可靠，操作功率仅40W • 采用Cucr触头材料的纵向或横向磁场的VG系列灭弧室 • 主导电回路采用复合绝缘或空气绝缘

  37. PIX型中压空气绝缘开关柜 • 最优化的单轴单盘簧操作机构 ON合 OFF分 Vacuum interrupter Chamber真空灭弧室 Vacuum interrupter Chamber真空灭弧室 Drive housing 驱动单元 Drive housing 驱动单元 盘簧鼓 Main shaft 主轴 盘簧存储一个完整的开关操作循环所需的能量，合分闸为同一个传动系统

  38. PIX型中压空气绝缘开关柜 • 最优化的单轴单盘簧操作机构 1 2 3 4 5 6 1、 凸轮盘组 2、 分闸掣子 3、 凸轮盘组 4、 拐臂 5、 合闸掣子 6、 凸轮盘组 7、 手动储能机构 8、 盘簧鼓 9、 电动储能机构 10、拐臂 9 8 7 10

  39. 力/ N 盘簧弹簧特性 螺旋弹簧特性 真空开关要求的特性 行程/mm PIX型中压空气绝缘开关柜 • 最优化的单轴单盘簧操作机构：盘簧 • 高的初始力 • 平稳的输出 • 更优越的特性 符合真空断路器特性要求

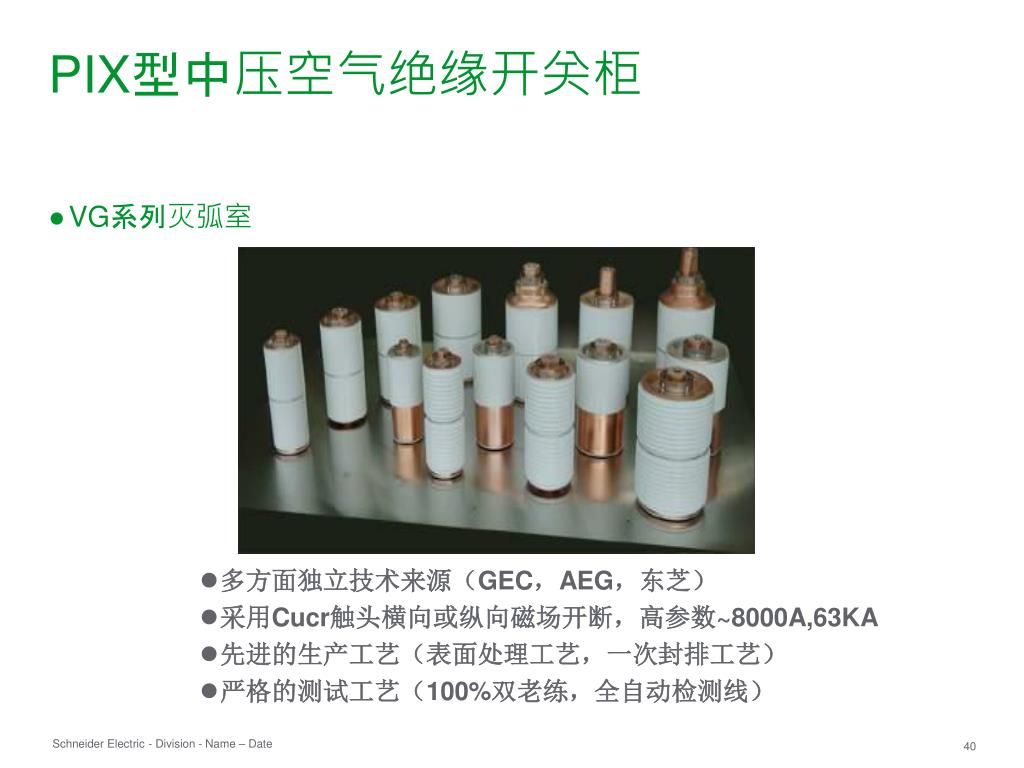

  40. PIX型中压空气绝缘开关柜 • VG系列灭弧室 • 多方面独立技术来源（GEC，AEG，东芝） • 采用Cucr触头横向或纵向磁场开断，高参数~8000A,63KA • 先进的生产工艺（表面处理工艺，一次封排工艺） • 严格的测试工艺（100%双老练，全自动检测线）

  41. PIX型中压空气绝缘开关柜 • VG系列真空灭弧室的结构 静导电杆 触头: 合位置 分位置 陶瓷外壳 金属屏蔽 波纹管 动导电杆

  42. PIX型中压空气绝缘开关柜 • 真空灭弧室的分断过程

  43. B F B PIX型中压空气绝缘开关柜 • HVX型真空断路器灭弧原理：横向磁场 B B RMF

  44. B B PIX型中压空气绝缘开关柜 • HVX型真空断路器灭弧原理：纵向磁场 AMF

  45. PIX型中压空气绝缘开关柜 • VG系列灭弧室零部件表面处理工艺 全自动智能化表面处理线，最大程度减少人为因素的干扰

  46. PIX型中压空气绝缘开关柜 • VG系列真空灭弧室一次封排工艺 • VG系列真空灭弧室的100%电压及电流双老炼工艺 • 电流老炼 • 电压老炼

  47. PIX型中压空气绝缘开关柜 • VG灭弧室加工工艺及全自动出厂检验 VG系列真空灭弧室采用严格的检测程序 2次真空度检测 1次X光探伤 2次工频耐压测试 1次冲击耐压测试 高品质的VG系列真空灭弧室

  48. PIX型中压空气绝缘开关柜 • 主导电回路加倍安全设计 • 绝缘外壳集支撑与绝缘于一体 • 提高相间及相对地的绝缘性能,结构紧凑 • 聚酯绝缘外壳在中间分为两部分，对上下连接触头起到机械支撑作用 • 触头之间的真空管不受机械应力

  49. PIX型中压空气绝缘开关柜 • 主导电加倍安全设计 上下二点受力 散热好

  50. PIX型中压空气绝缘开关柜 • 真空断路器手车的基本特征 • 采用先进可靠的卷簧操动机构操作功减少30%，可靠性大大提高，增加其使用寿命(机械寿命达3万次,电气寿命达1万次，开断短路电流达100次)。 • 采用带纵向磁场设计的真空管使电弧尽量成为扩散状，减少触头的烧损，提高熄弧能力。 • 采用先进的触头材料使断路器开断电流大、截流小、操作过电压低。 • 通过操作和信号元件的功能排列为用户提供应用提示。 • 绝缘外壳集支撑与绝缘于一体 • 提高相间及相对地的绝缘性能，结构紧凑。 • 绝缘支撑外壳使开关具有较高的机械防护性能。
