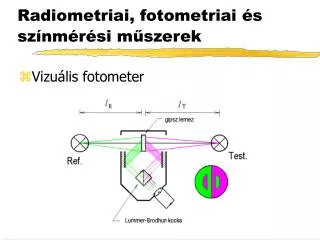

  1. Radiometriai, fotometriai és színmérési műszerek • Vizuális fotometer

  2. Objektív műszerek • színképi illesztés • bemenő optika • besugárzás & megvilágítás • sugár- & fénysűrűség • képernyő mérés feltapadó optikával • képalkotó rendszerek • spektrométerek • letapogató rendszer • teljes színkép egy menetben való felvétele

  3. Színképi illesztés szűrőzött Si-fényelem

  4. Illesztési jóság mérőszáma f1’= =1,5 ...3 %

  5. Megvilágítás & besugárzás mérő mérőfeje

  6. Megvilágítás & besugárzás mérő műszer elvi felépítése

  7. Sugár- & fénysűrűségmérő

  8. Sugár- & fénysűrűségmérő bemenő optikája látószög méretek: 0,1°--- 2°

  9. Képi információ felvétele video-jel: NTSC, PAL, SECAM, HDTV TV szabványok fénysűrűség + szín jel analóg és digitális rendszerek gamma-korrekció

  10. Színkép-bontó eszközök • interferenciás szűrő

  11. Féminterferenciás szűrő merőleges és ferde beesési szög esetén eltérő áteresztési görbe!

  12. Interferenciaszűrő-ékes monokromátor elvi felépítése

  13. Optikai rács erősítés: d (sin+sin) = m, m a rendszám

  14. Optikai rács • különböző rendek egymásra-rakódása:merőleges beesés eseténmásodrendű színkép 500 nmés harmadrendű színkép 333 nmazonos irányba térül el! • blaze-szög • holografikus rácsok

  15. Rácsos monokromátor magasabb rendű színképek vágása prizmás elő-monokromátor-ral vagy vágó-szűrővel

  16. CCD érzékelős spektrométer

  17. Rácsos monokromáter felbontása • szögdiszperzió, függ a rács rácsállandójától, szokásos a látható színképtartományra készített rácsok esetén: 300 – 600 vonal/mm • felbontóképesség:(/) = mNahol N a színkép kialakításában résztvevő rácsvonalak száma • sík- és gömb-felületű rácsok • sávszélesség, szórt fény

  18. Prizmás monokromátor elve
