  1. TemamødeVarmeanlæg 19. juni 2012

  2. Temamøde - Varmeanlæg (Fokus: Energibesparelser) For at finde og fastholde energibesparelser kræver det, at man kender sit varmeanlæg og den energi det leverer til bygningen. Derfor gennemgås: Varmeanlæggets opbygning Kedelanlæg/Fjernvarme Centralvarme-/radiatoranlægget Varmt brugsvand Drift og besparelsesmuligheder

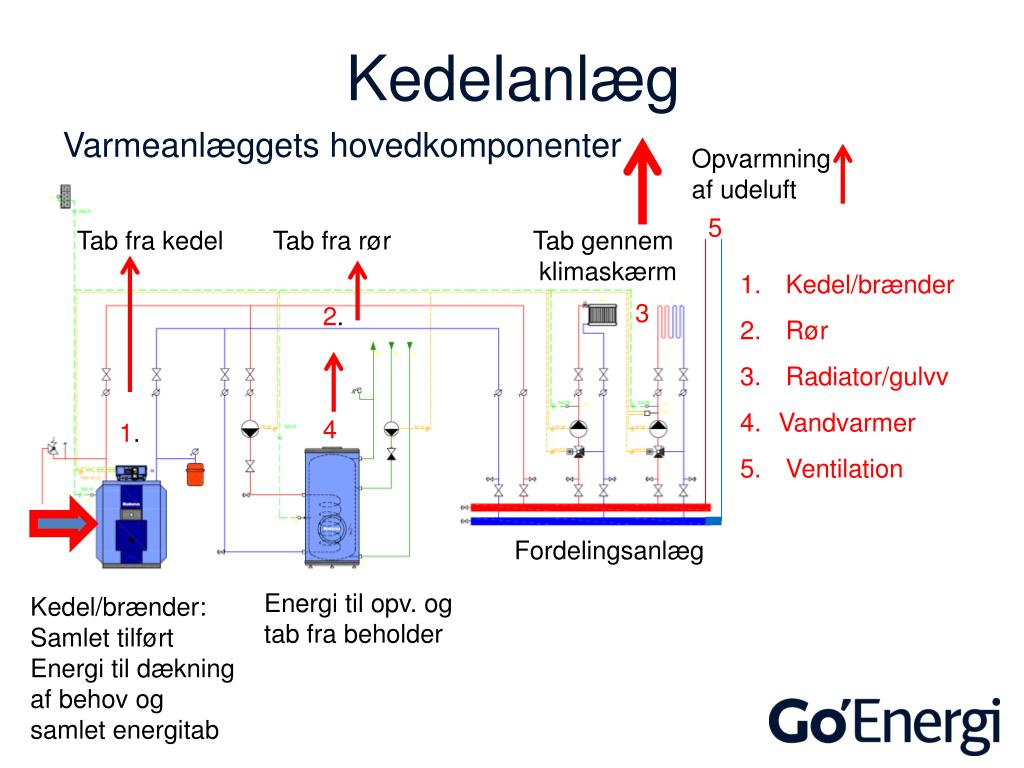

  3. Kedelanlæg Varmeanlæggets hovedkomponenter Opvarmning af udeluft 5 Tab fra kedel Tab fra rør Tab gennem klimaskærm Kedel/brænder Rør Radiator/gulvv Vandvarmer Ventilation 3 2. 4 1. Fordelingsanlæg Energi til opv. og tab fra beholder Kedel/brænder: Samlet tilført Energi til dækning af behov og samlet energitab

  4. Anlæg - kedler

  5. Anlæg - kedler Kedel med røggaskøler

  6. Anlæg Kondenserende drift - Vanddampdugpunkttemperatur

  7. Anlæg Kondenserende drift – Forbedring af fyringsøkonomi

  8. Anlæg - kedler - drift Indflydelse på nyttevirkning (virkningsgrad) Røggastab Strålingstab Indflydelse på årsnyttevirkning Røggastab Strålingstab Gennemtrækstab (tomgangstab)

  9. Anlæg - kedler - drift Tilpas kedeltemperaturen til ca. (maks.) 5 gr. over ”dårligste forbruger” Ved to-trins brændere indstilles trin 1 termostat til ca. (min.) 5 gr. højere end trin 2 termostat Begræns tomgangstabet: Brænder med luftlukkespjæld Afspær kedler der ikke skal være i drift

  10. Anlæg - kedler - drift Begræns røggastabet: Hold øje med røggastemperaturen Stiger røggastemperaturen med 25 ºC stiger røggastabet med 1 %-point! Kontrolmåling (oliekedler min. 1 gang årligt) 0-1

  11. Fjernvarmeanlæg Hovedkomponenter

  12. Fjernvarmeanlæg Hovedkomponenter

  13. Fjernvarmeanlæg Rør-varmeveksler Bemærk god isolering af veksler, rør og ventiler

  14. Fjernvarmeanlæg Plade-varmeveksler, loddet udførelse

  15. Fjernvarmeanlæg - regulering Indreguler varmeanlæg Termostatventil? Så lav fremløbstemperatur som mulig. Godt indreguleret radiatoranlæg kan sparer 10-15% af varmeforbruget

  16. Fjernvarmeanlæg Fokuspunkt AFKØLING AF FJERNVARMEVANDET Hold øje med: • Fjernvarme-returtemperatur • Centralvarme-returtemperatur Ved stigende temperaturforskel: • Veksler skal muligvis renses Tilpas fremløbstemperatur til maks. 5 gr. over ”dårligste forbruger”.

  17. Anlæg - sikkerhed

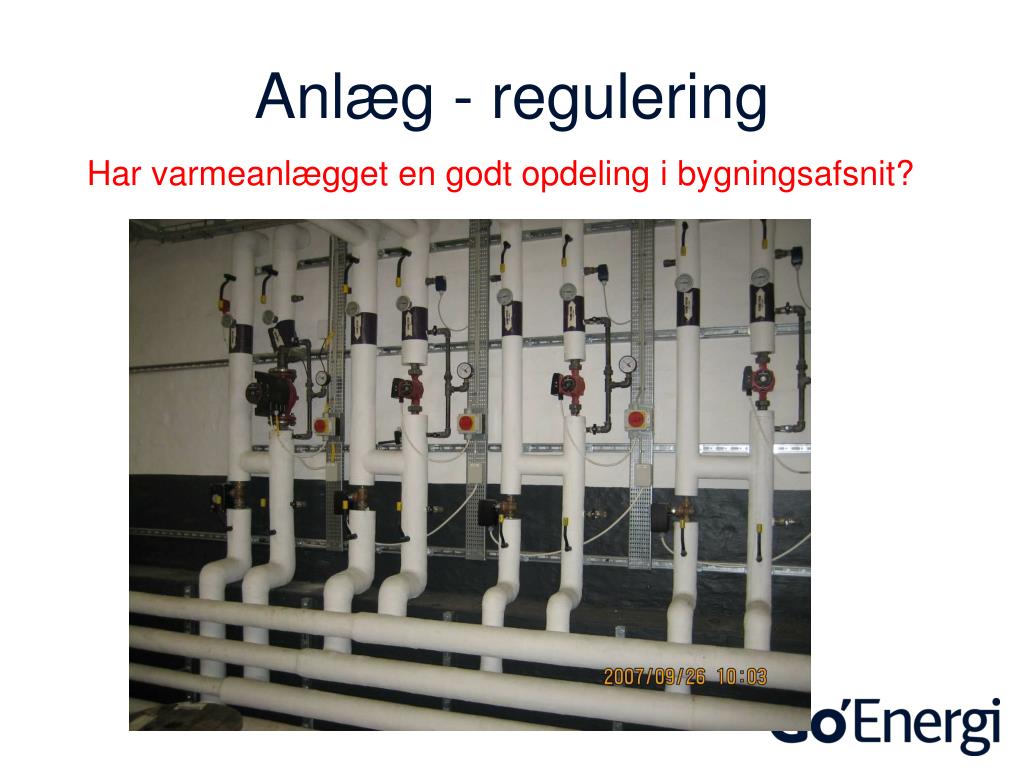

  18. Anlæg - regulering Har varmeanlægget en godt opdeling i bygningsafsnit?

  19. Anlæg - regulering Ældre varmereguleringspaneler

  20. Anlæg - regulering

  21. Anlæg - pumper Eksempel på Isoleringskappe Set til 120 kr. Sparet hjem på 1 år

  22. Anlæg - pumper

  23. Pumpeudskiftning Ved udskiftning af pumper skift til A-pumper www.goenergi.dk/erhverv/vaerktoejer-og-beregnere/beregnere/a-pumpeberegner

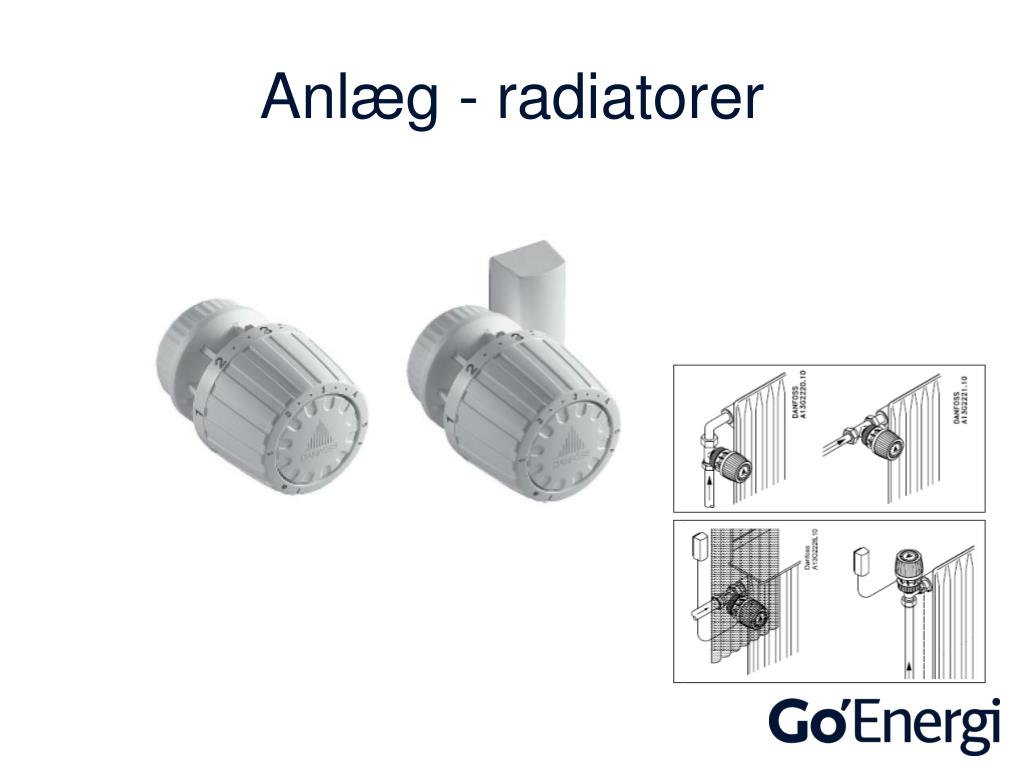

  24. Anlæg - radiatorer

  25. Anlæg - radiatorer Svært at få en lav returtemperatur, overvej ændring til 2-strenget anlæg (fremløb + returløb)

  26. Anlæg - radiatorer

  27. Anlæg - radiatorer

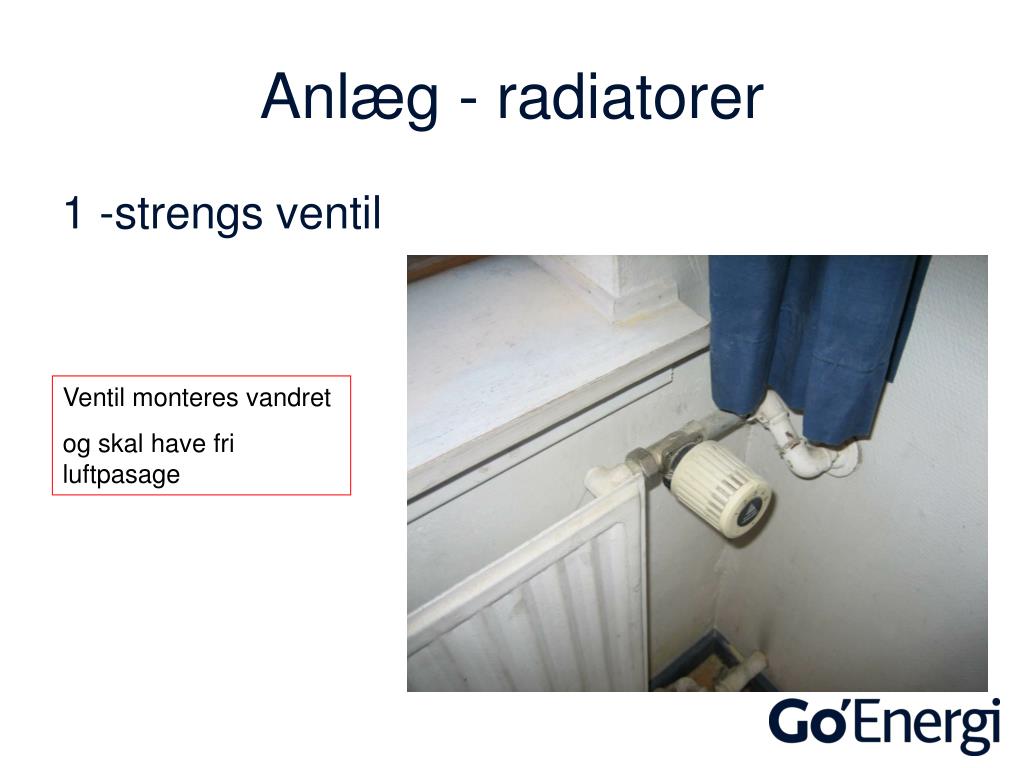

  28. Anlæg - radiatorer 1 -strengs ventil Ventil monteres vandret og skal have fri luftpasage

  29. Anlæg - radiatorer - drift

  30. Anlæg - radiatorer - drift

  31. Anlæg - drift Husk at ”fordele” varmen = > Reducerer trækgener / kuldenedfald Bedre indeklima

  32. Energibesparelser Tjek i lokaler: • Termostatventiler alle steder? • Korrekt og ens termostatindstillinger • Rumtemperatur max 21 ºC om morgenenmax 19 ºC i børneinstitutioner • Ved 1-strengsanlæg – er der uisolerede rør, er der problemer med høj rumtemperatur? • Husk: DER VIL ALTID VÆRE NOGEN DER ER UTILFREDSE

  33. Anlæg - varmt brugsvand Stort energitab fra varmtvandssystemer. Isoler og begræns cirkulation hvor det er muligt

  34. Anlæg - varmt brugsvand Forskellige undersøgelser, senest SBi-rapport nr. 2009:10 viser stigende varmtvandsforbrug Tallerkenbruser • Vi tager bad: • Der hjemme • Til sport/fitness • På ferien • På arbejdspladsen

  35. Anlæg - varmt brugsvand Eksempler på forskel i fordelingen af energitab i varmtvandsinstallationer uden stop af pumpe. 1. Parcelhus (100%~4MWh/år) 2. Boligejendom (100%~90MWh/år) 3.Erhvervsbygning, kontor (100%~12MWh/år)

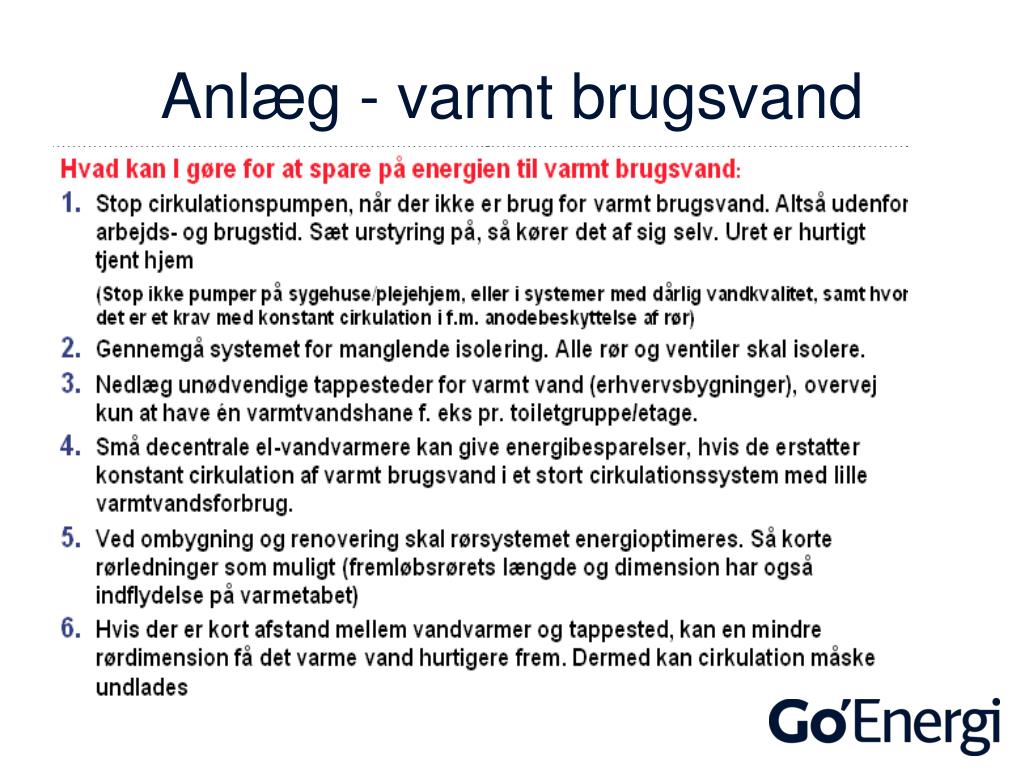

  36. Anlæg - varmt brugsvand

  37. Anlæg - varmt brugsvand Uisolerede rør, energitab 6-10 gang større end isolerede.

  38. Anlæg - varmt brugsvand

  39. Anlæg - varmt brugsvand

  40. Anlæg - varmt brugsvand - drift Skal dryppe!

  41. Energiforbrug – varmt brugsvand Tomgangstab (50 - 90 %) • Varmetab fra rør og beholder • Dårlig afkøling ved fjernvarme • Cirkulationspumpe Varmt vand, som aftappes (50 - 10 %) • Opvarme 1 m3 vand koster ca. 50 kWh (~ 5 liter olie / 4,5 m3 N-gas => kr. 35,- ekskl. moms) ved 50% tomgangstab bliver den reelle udgiften 70 kr/m3 ved 90% tomgangstab bliver den reelle udgiften 350 kr/m3

  42. Anlæg - rør/ventiler - drift Varmetab fra rør – besparelse ved isolering Rumtemperatur 20 ºC, medietemperatur 50 ºC, 5000 årlige drifttimer 1 m DN 50 - uisoleret ~ 60 W alm. glødepære 1 m DN 50 - uisoleret ~ 44 liter olie ~ 300 kr/år ekskl. moms 1 m DN 50 - 40 mm isolering ~ 5 liter olie ~ 35 kr. ekskl. moms Besparelse ~ 265 kr. ekskl. moms pr. år Investering ~ 300 kr. ekskl. moms pr. år Tilbagebetalingstid ~ 1,1 år

  43. Anlæg - rør/ventiler - drift Varmetab fra ventil – besparelse ved isolering Rumtemperatur 20 ºC, medietemperatur 50 ºC, 5000 årlige drifttimer 1 stk. DN 50 - uisoleret ~ 66 liter olie ~ 450 kr. ekskl. moms 1 stk. DN 50 - 40 mm isolering ~ 7 liter olie ~ 50 kr. ekskl. moms Besparelse ~ 400 kr. ekskl. moms pr. år Investering ~ 500 - 1000 kr. ekskl. moms pr. år Tilbagebetalingstid < 2 år

  44. Anlæg - drift

  45. Anlæg - drift

  46. Opsummering – fokuspunkter (1) Kedelanlæg: • Tjek fremløbstemperatur og kedeltermostaters indstilling(ved to-trinsbrænder: trin 1 min. 5 gr. højere end trin 2)Aflæs timetællere (registrer fremdrift) • Ved flerkedelanlæg – kun de nødvendige kedler i drift! • Tjek røggastemperatur – stigende temperatur er tegn på belægninger. F.eks. kalkaflejringer på vandsiden, ved oliefyrede kedler evt. sod. • Tjek returtemperatur til kedel • Er der regelmæssig service? Oliefyrede kedler kontrolmåles min. 1 gang årligt

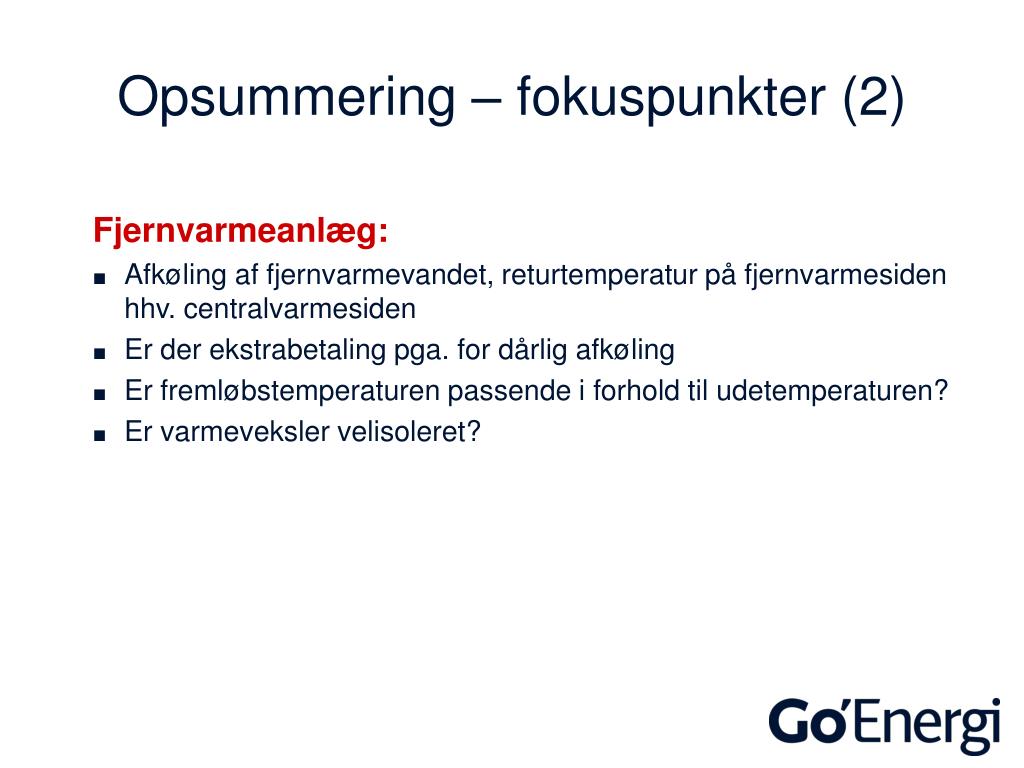

  47. Opsummering – fokuspunkter (2) Fjernvarmeanlæg: • Afkøling af fjernvarmevandet, returtemperatur på fjernvarmesiden hhv. centralvarmesiden • Er der ekstrabetaling pga. for dårlig afkøling • Er fremløbstemperaturen passende i forhold til udetemperaturen? • Er varmeveksler velisoleret?

  48. Opsummering – fokuspunkter (3) Fordelingssystemet / Radiatorsystemet: • Er fremløbstemperaturer til radiatorer, passende til udetemperaturen? 1 gr. lavere rumtemperatur => ca. 5 % varmebesparelse • Lukkes der ned om sommeren? • Er der periodevis (nat/weekends) sænkning af fremløbstemperaturen? • Ved flere (facadeopdelte) blandekredse – er fremløbstemperaturen forskellig ift. de forskellige facader eller bygninger? • Ved 1-strengsanlæg - Kan cirkulationspumper indstilles til en lavere omdrejninger? • Ved 2-strengsanlæg - Er cirkulationspumper med automatisk omdrejningsregulering? • Er der lokale ”hjælpepumper”? • Stoppes pumper uden for varmesæsonen?

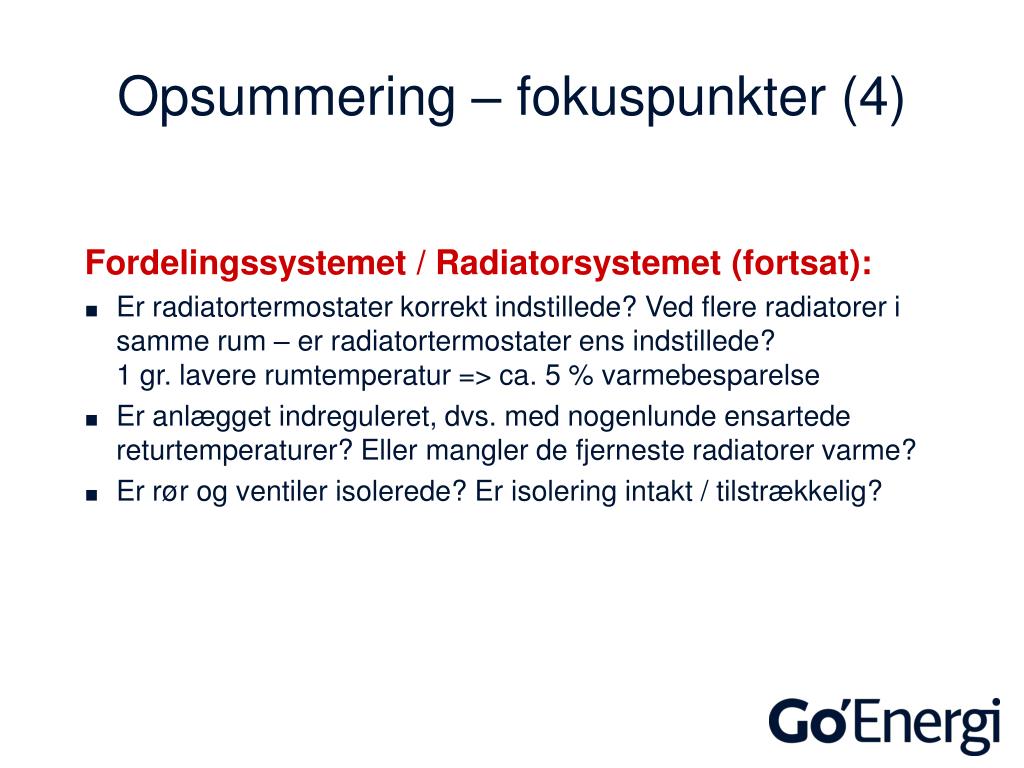

  49. Opsummering – fokuspunkter (4) Fordelingssystemet / Radiatorsystemet (fortsat): • Er radiatortermostater korrekt indstillede? Ved flere radiatorer i samme rum – er radiatortermostater ens indstillede?1 gr. lavere rumtemperatur => ca. 5 % varmebesparelse • Er anlægget indreguleret, dvs. med nogenlunde ensartede returtemperaturer? Eller mangler de fjerneste radiatorer varme? • Er rør og ventiler isolerede? Er isolering intakt / tilstrækkelig?

  50. Opsummering – fokuspunkter (5) Varmt brugsvand: • Er varmtvandstemperaturen passende? (Ca. 55 gr. i beholder) • Er cirkulationen tilfredstillende. Ventetid ? (maks. 10 sek.?) • Er cirkulationspumper i drift konstant? Kan stoppes via ur/timer. • Er der lokale ”hjælpepumper”. Klarlæg og fjern årsag, fjern pumper • Beholdertop bør være varm / beholderbund bør være kold => veldimensioneret beholder, god vandkvalitet, kort opholdstid. • Tjek afkøling af primærsiden. God lagdeling er en forudsætning for god fjernvarmeafkøling. • Kan varmt vand produceres decentralt? El-vandvarmere på steder med lille forbrug og langt fra centrale beholdere • Ved elektrolyseanlæg – Er der serviceaftale / Udslammes beholder regelmæssigt? Renses varmespiraler for evt. kalk og belægninger? • Er beholder og rør isoleret tilstrækkelig/intakt? • Er mandedæksel og ventiler isoleret?
