DP500025 BGP 反射与联盟

DP500025 BGP 反射与联盟. ISSUE 1.0. 前 言. 在 AS 内部，为保证 IBGP 对等体之间的连通性，需要在 IBGP 对等体之间建立全连接关系。当 IBGP 对等体数目很多时，建立全连接网的开销很大。使用路由反射器或者联盟，可以解决这个问题。在大规模的 AS 中，它们可以被同时使用。. 参考资料. RFC 2796 (BGP Route Reflection - An Alternative to Full Mesh IBGP) RFC 3065 (Autonomous System Confederations for BGP).

ozzy
Download Presentation

DP500025 BGP 反射与联盟

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

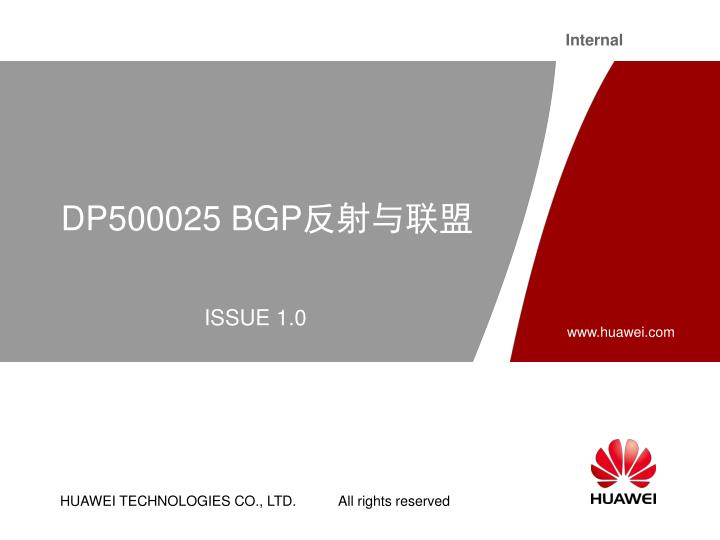

  1. DP500025 BGP反射与联盟 ISSUE 1.0

  2. 前 言 在AS 内部，为保证IBGP 对等体之间的连通性，需要在IBGP 对等体之间建立全连接关系。当IBGP 对等体数目很多时，建立全连接网的开销很大。使用路由反射器或者联盟，可以解决这个问题。在大规模的AS 中，它们可以被同时使用。

  3. 参考资料 • RFC 2796 (BGP Route Reflection - An Alternative to Full Mesh IBGP) • RFC 3065 (Autonomous System Confederations for BGP)

  4. 目 标 学习完此课程，您将会： • 知道BGP反射器的工作原理 • 知道BGP联盟的工作原理

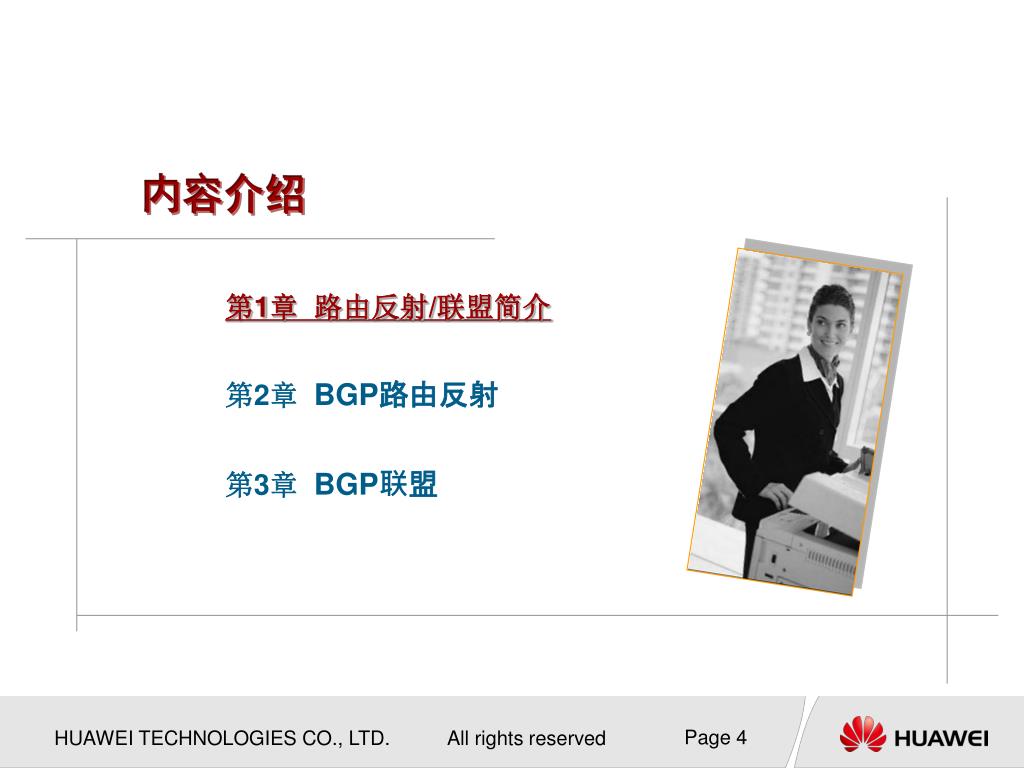

  5. 内容介绍 第1章 路由反射/联盟简介 第2章 BGP路由反射 第3章 BGP联盟

  6. IBGP扩展性的问题 BGP的环路防止机制 • BGP是怎样防止环路的？ • EBGP • 通过AS-Path属性，丢弃从EBGP对等体接收到的包含自身AS号的任何更新信息 • IBGP • IBGP宣告者不会宣告任何更新信息给该IBGP对等体

  7. IBGP扩展性的问题 IBGP全互连 • IBGP环路防止机制带来的问题 • 为保证更新信息可以到达所有IBGP对等体 • IBGP Speaker与IBGP Speaker之间的全互连 • 从而又带来IBGP会话数n(n-1)/2的问题 • 解决方案： • 路由反射 (RFC2796) • 联盟 (RFC3065)

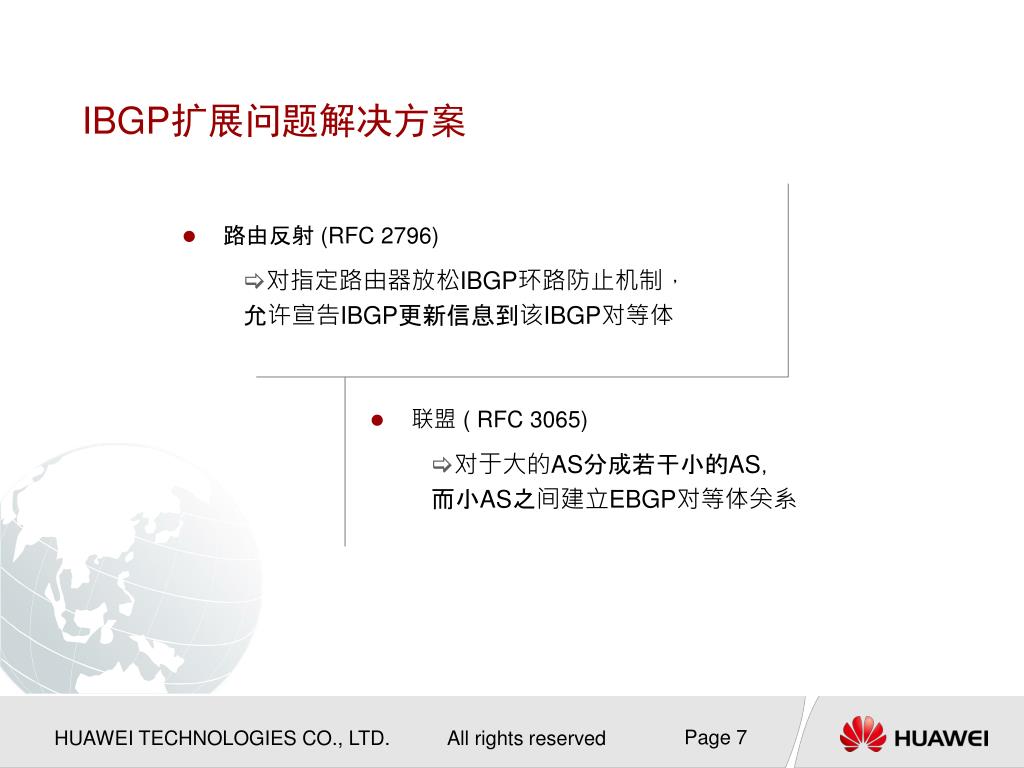

  8. 路由反射 (RFC 2796) 对指定路由器放松IBGP环路防止机制，允许宣告IBGP更新信息到该IBGP对等体 联盟 ( RFC 3065) 对于大的AS分成若干小的AS，而小AS之间建立EBGP对等体关系 IBGP扩展问题解决方案

  9. BGP路由反射 路由反射器 (Route Reflector) Client RR EBGP AS 100 IBGP Client Client AS 101 AS 102

  10. BGP联盟 EBGP 联盟 (Confederation) IBGP EBGP_Confed AS 1001 AS 100 AS 1003 AS 101 AS 1002

  11. 内容介绍 第1章 路由反射/联盟简介 第2章 BGP路由反射 第3章 BGP联盟

  12. 内容介绍 • 第2章 BGP路由反射 • 2.1 路由反射宣告原则 • 2.2 路由反射簇 • 2.3 路由反射环路防止机制

  13. 路由反射宣告原则 Cluster 对等体的不同角色 • 一个AS内的IBGP对等体可以被分为： • 客户对等体 (Client Peers) • 指定路由反射的对等体 • 非客户对等体 (Non-Client Peers) • 非指定路由反射的对等体 • 反射路由器 (Route Reflector) • 负责反射路由信息的对等体 Client Client RR Non-Client Non-Client IBGP

  14. 路由反射宣告原则 对等体之间的关系 • Client只需维护与RR之间的IBGP会话 • RR与RR之间需要建立IBGP的全互连 • Non-Client与Non-Client之间需要建立IBGP全互连

  15. 路由反射宣告原则 Cluster 宣告三步曲 • 第一步：按照BGP的基本选路原则，选出最佳路由 • 第二步：路由来自Non-Client IBGP对等体 • 只反射到所有Client对等体 Client Client RR Non-Client Non-Client IBGP

  16. 路由反射宣告原则 Cluster 宣告三步曲 (续) • 第三步：路由来自Client IBGP对等体 • 反射到所有Client对等体以及Non-Client对等体 Client Client RR Non-Client Non-Client IBGP

  17. 路由反射宣告原则 RR之间的反射 • 由于RR相互之间也存在着Client与Non-Client关系 • RR与RR之间如果是Non-Client关系，则各RR之间需要IBGP全连接 RR RR Client Client Client RR RR IBGP

  18. 内容介绍 • 第2章 BGP路由反射 • 2.1 路由反射宣告原则 • 2.2 路由反射簇 • 2.3 路由反射环路防止机制

  19. 路由反射簇 簇 (Cluster) • 当一个AS内存在多台RR为Client提供冗余时，RR间的路由更新很有可能会造成环路，为防止该现象，引入了Cluster RR RR Cluster Client Cluster Client Client RR RR IBGP

  20. 路由反射簇 簇 (Cluster) • 通过4字节的Cluster_ID来标识Cluster，通常会使用LoopBack地址作为Cluster_ID • 一个Cluster里可以包括一个或多个RR；一个Client可以同时属于多个Cluster RR RR Cluster 10.1.1.2 Client Cluster 10.1.1.1 Client Client RR RR IBGP

  21. 路由反射簇 簇 (Cluster) • 拥有相同Cluster_ID的路由更新会被丢弃 RR RR Cluster 10.1.1.2 Client Cluster 10.1.1.1 Client Client RR RR IBGP

  22. 路由反射簇 层次化路由反射 2级RR 1级RR/Client Client

  23. 内容介绍 • 第2章 BGP路由反射 • 2.1 路由反射宣告原则 • 2.2 路由反射簇 • 2.3 路由反射环路防止机制

  24. 路由反射环路防止机制 Originator_ID • Originator_ID是一个可选，非过度属性，属性类型为9 • 由第一个反射器创建，并且不被后续的反射器所更改 • 是一个32bit长的数值，并且只应该从IBGP里接收到 • 是以下这些路由器的Router ID • 本地AS始发路由：BGP宣告者的Router ID • 非本地AS始发路由：本地AS的边界路由器的Router ID • 反射器会丢弃Originator_ID与Router_ID一样的路由更新信息

  25. 路由反射环路防止机制 Cluster_List • Cluster_List是一个可选，非过度属性，属性类型为10 • 记录路由所经过的所有Cluster_ID列表，并把最新的Cluster_ID添加到Cluster_List的前面 • 如果在Cluster_List里发现存在与本地Cluster_ID，则反射器丢弃该路由更新

  26. 内容介绍 第1章 路由反射/联盟简介 第2章 BGP路由反射 第3章 BGP联盟

  27. 内容介绍 • 第3章 BGP联盟 • 3.1 联盟的简介 • 3.2 联盟AS-Path • 3.3 联盟的操作过程

  28. 联盟AS AS 1001 成员AS AS 1003 AS 1002 EBGP_Confed 联盟的简介 联盟术语 AS 100 EBGP AS 101 IBGP

  29. 内容介绍 • 第3章 BGP联盟 • 3.1 联盟的简介 • 3.2 联盟AS-Path • 3.3 联盟的操作过程

  30. 数值 类型 ＝＝＝＝＝＝＝||＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ AS_SET AS_SEQUENCE AS_CONFED_SEQUENCE AS_CONFED_SET 1 2 3 4 联盟AS-Path AS_Confed_Sequence / AS_Confed_Set • AS-Path共有四种类型：

  31. 联盟AS-Path AS_Confed_Sequence / AS_Confed_Set (续) • AS_SET • 一系列无序的AS号的组合 • AS_SEQUENCE • 一系列有序的AS号的组合 • AS_CONFED_SEQUENCE • 一系列有序的联盟成员AS号的组合 • AS_CONFED_SET • 一系列无序的联盟成员AS号的组合

  32. 内容介绍 • 第3章 BGP联盟 • 3.1 联盟的简介 • 3.2 联盟AS-Path • 3.3 联盟的操作过程

  33. AS 1001 AS:(1003),101 AS:(1001,1003),101 AS 1003 AS:101 AS 1002 EBGP_Confed 联盟的操作过程 AS-Path的变化 AS 100 EBGP AS 101 IBGP

  34. AS 1001 AS:(1002, 1001) AS:(1002) AS: 空 AS 1003 AS:100 AS 1002 EBGP_Confed 联盟的操作过程 AS-Path的变化 AS 100 EBGP AS 101 IBGP

  35. 问题 • 请回顾BGP反射器的宣告原则? • BGP联盟的AS-Path变化?

  36. BGP反射器与联盟主要解决的问题? • BGP反射器的工作原理 • BGP联盟中AS-Path的变化 小结
