第十三章 热成型

主讲:林志丹


3722232

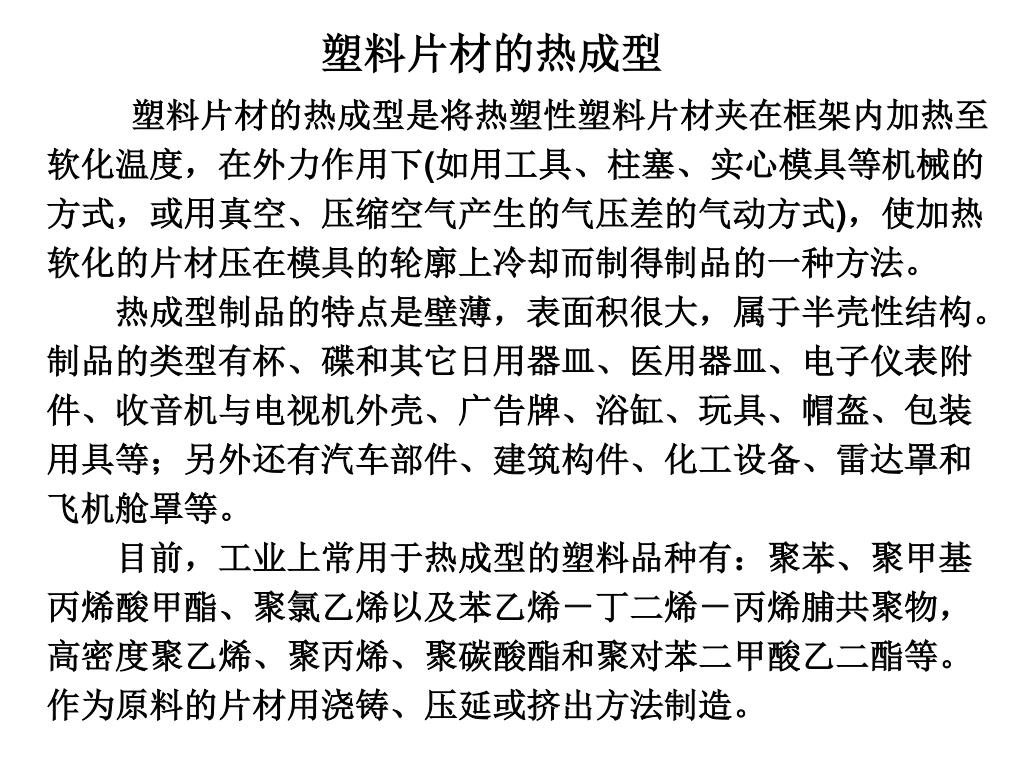

塑料片材的热成型

塑料片材的热成型是将热塑性塑料片材夹在框架内加热至软化温度,在外力作用下(如用工具、柱塞、实心模具等机械的方式,或用真空、压缩空气产生的气压差的气动方式),使加热软化的片材压在模具的轮廓上冷却而制得制品的一种方法。

  热成型制品的特点是壁薄,表面积很大,属于半壳性结构。制品的类型有杯、碟和其它日用器皿、医用器皿、电子仪表附件、收音机与电视机外壳、广告牌、浴缸、玩具、帽盔、包装用具等;另外还有汽车部件、建筑构件、化工设备、雷达罩和飞机舱罩等。

  目前,工业上常用于热成型的塑料品种有:聚苯、聚甲基丙烯酸甲酯、聚氯乙烯以及苯乙烯-丁二烯-丙烯脯共聚物,高密度聚乙烯、聚丙烯、聚碳酸酯和聚对苯二甲酸乙二酯等。作为原料的片材用浇铸、压延或挤出方法制造。


3722232

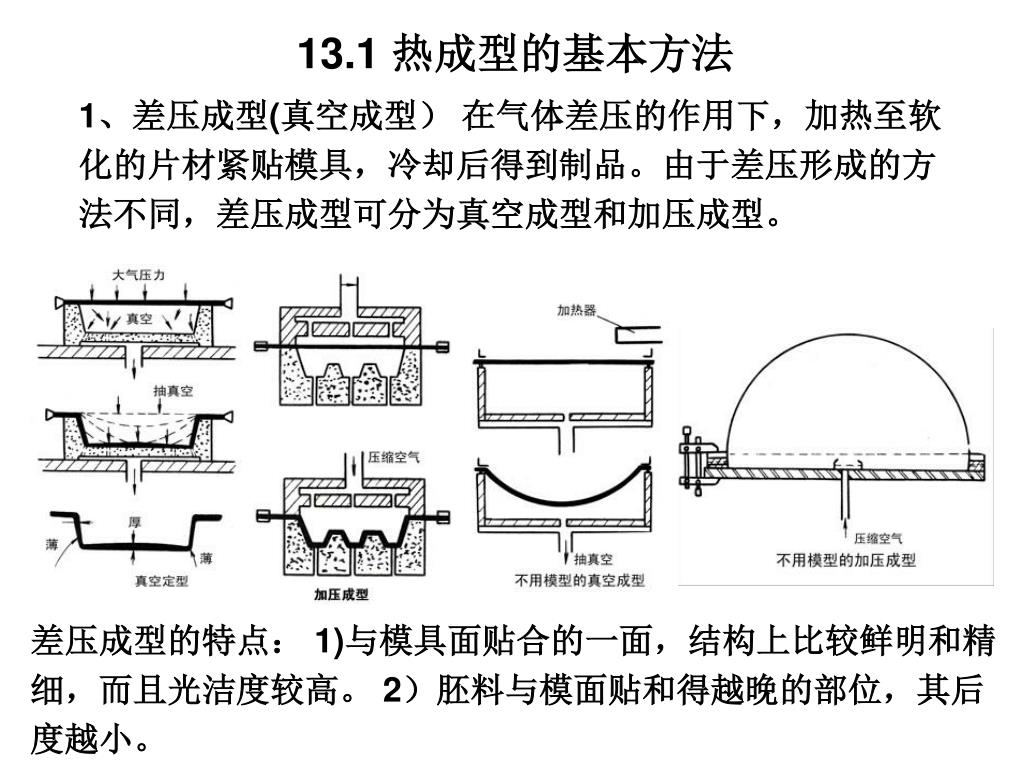

13.1 热成型的基本方法

1、差压成型(真空成型) 在气体差压的作用下,加热至软化的片材紧贴模具,冷却后得到制品。由于差压形成的方法不同,差压成型可分为真空成型和加压成型。

差压成型的特点: 1)与模具面贴合的一面,结构上比较鲜明和精细,而且光洁度较高。 2)胚料与模面贴和得越晚的部位,其后度越小。


3722232

2、覆盖成型

主要特点:1)胚覆盖后有一个拉伸的过程,制品厚度均匀性好。2)壁厚最大部位在顶部,最薄的部位在测和底面交界线。 3)牵伸,冷却条纹贴和时间先后造成的。


3722232

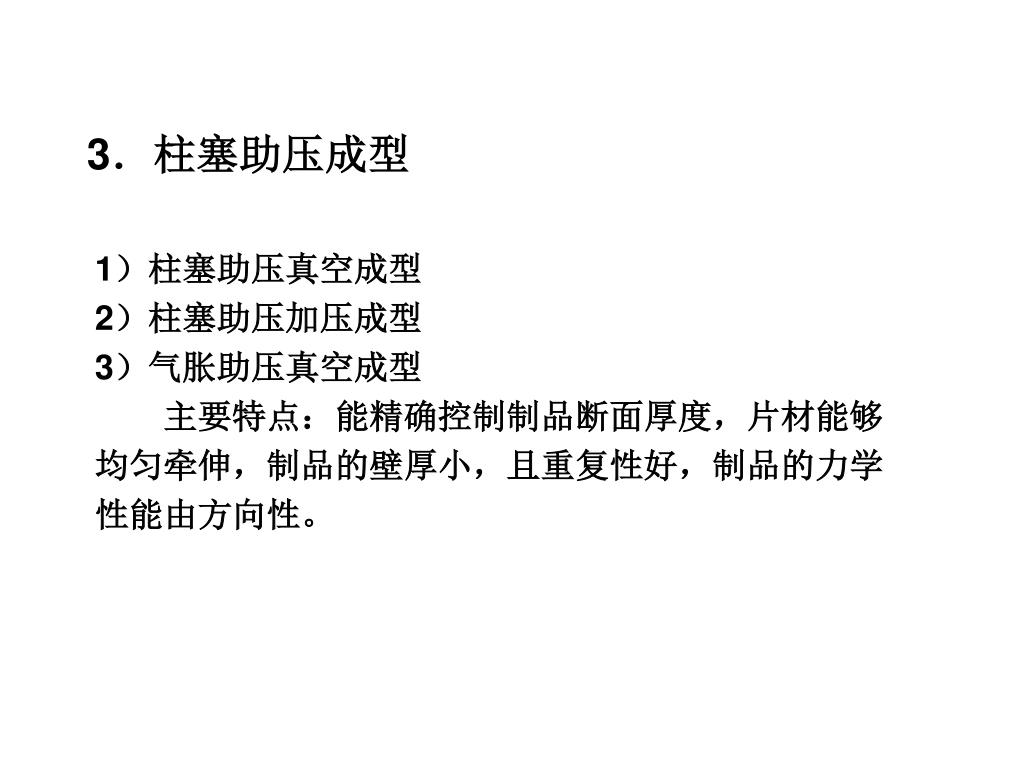

3.柱塞助压成型

1)柱塞助压真空成型

2)柱塞助压加压成型

3)气胀助压真空成型

  主要特点:能精确控制制品断面厚度,片材能够均匀牵伸,制品的壁厚小,且重复性好,制品的力学性能由方向性。


3722232

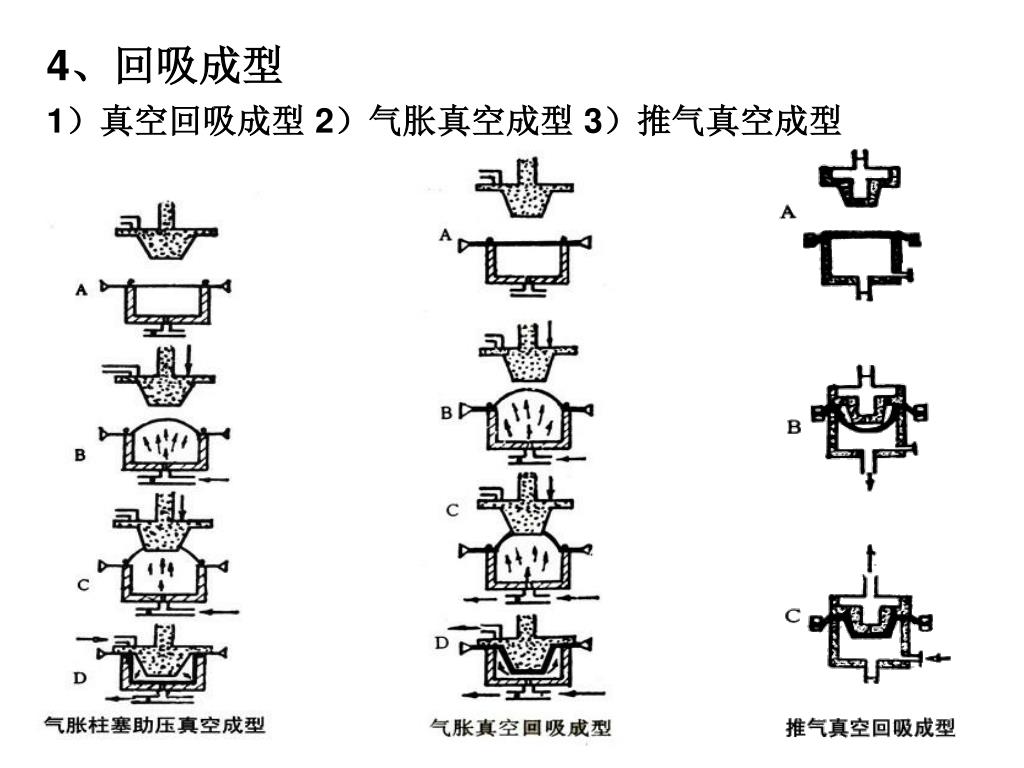

4、回吸成型

1)真空回吸成型 2)气胀真空成型 3)推气真空成型


3722232

5、 对模成型

是采用两个彼此扣合的单模配对成型。

6、双片成型

两块已加热到足够温度塑料片材,放在半合模具模框上夹紧吹针插入两片材之间,吹入压缩空气,同时两半合模抽气抽空贴合在两半合模内腔,经脱模修模得到制品。


3722232

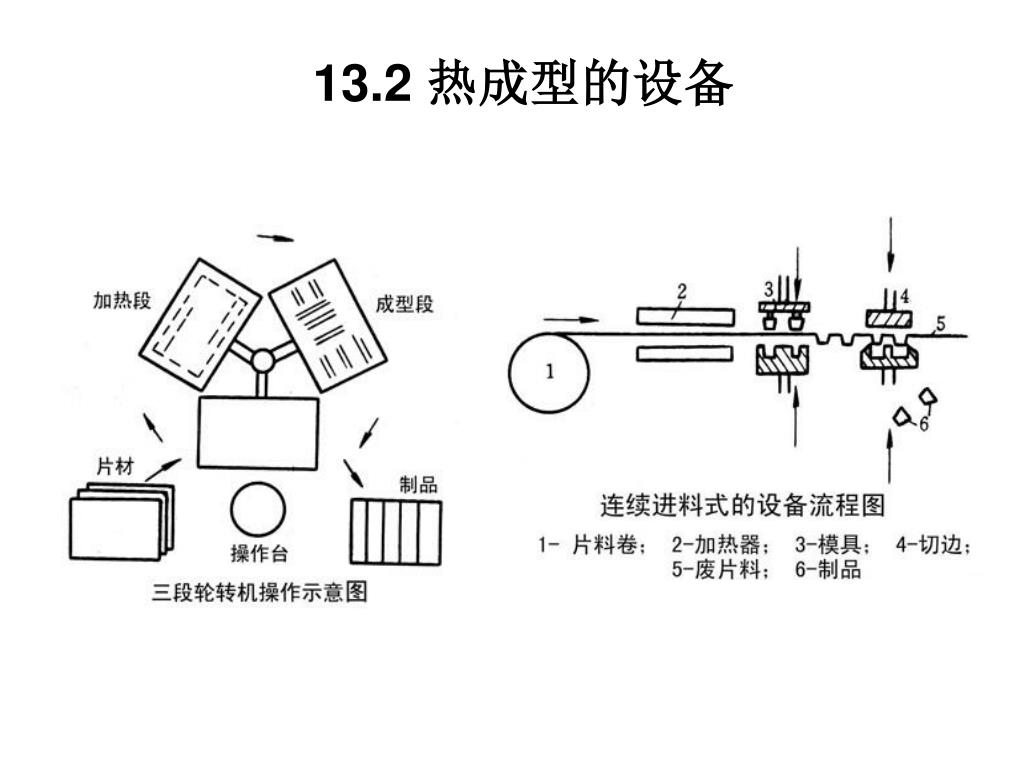

13.2 热成型的设备


3722232

13.3 模具


3722232

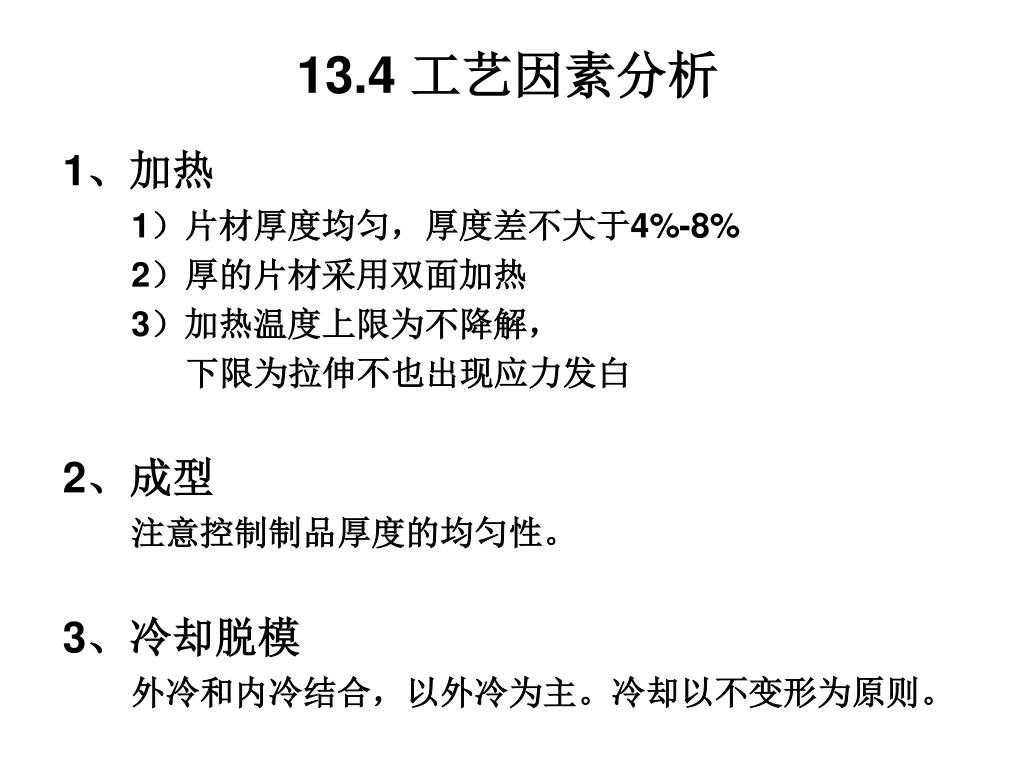

13.4 工艺因素分析


3722232

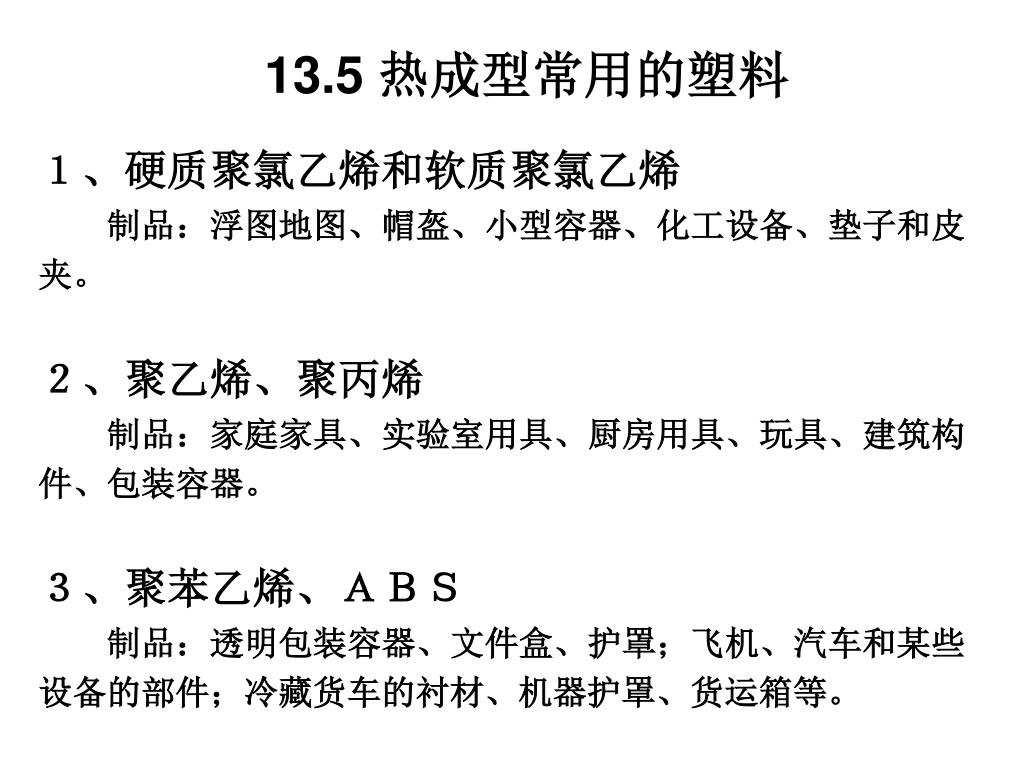

13.5 热成型常用的塑料

1、硬质聚氯乙烯和软质聚氯乙烯

  制品:浮图地图、帽盔、小型容器、化工设备、垫子和皮夹。

2、聚乙烯、聚丙烯

  制品:家庭家具、实验室用具、厨房用具、玩具、建筑构件、包装容器。

3、聚苯乙烯、ABS

  制品:透明包装容器、文件盒、护罩;飞机、汽车和某些设备的部件;冷藏货车的衬材、机器护罩、货运箱等。


3722232

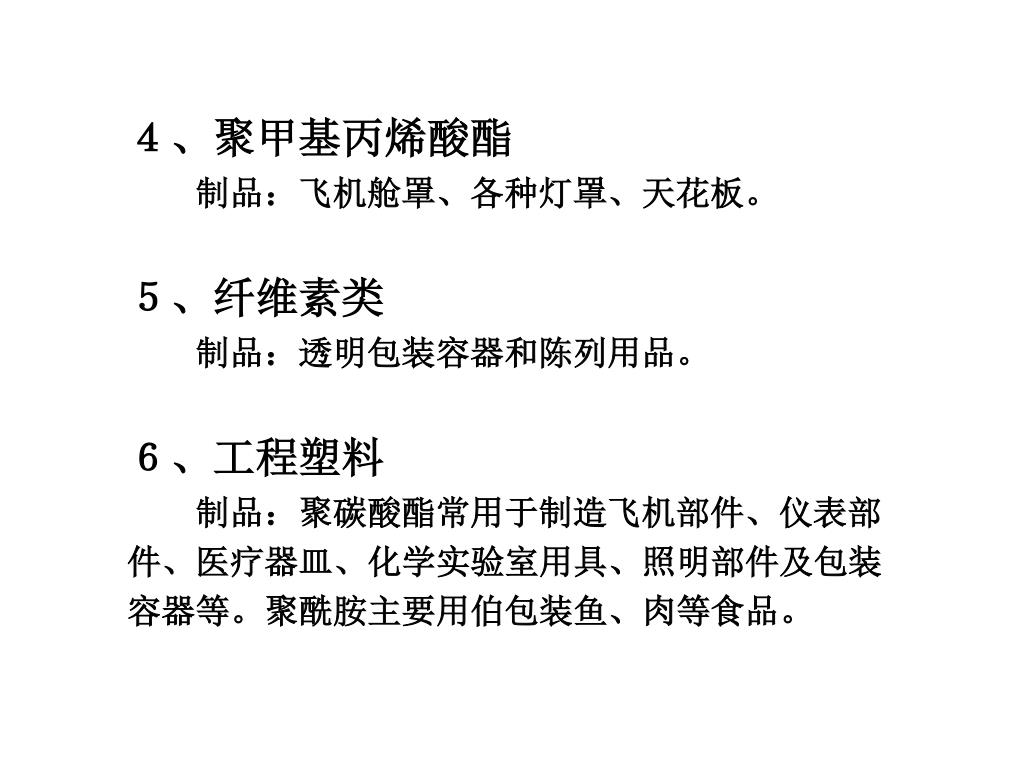

4、聚甲基丙烯酸酯

  制品:飞机舱罩、各种灯罩、天花板。

5、纤维素类

  制品:透明包装容器和陈列用品。

6、工程塑料

  制品:聚碳酸酯常用于制造飞机部件、仪表部件、医疗器皿、化学实验室用具、照明部件及包装容器等。聚酰胺主要用伯包装鱼、肉等食品。
