DIODA SEMICONDUCTOARE

DIODA SEMICONDUCTOARE. DIODA – este o joncţiune PN prevăzută cu doi electrozi ANOD( + ) şi CATOD( - ) care permite trecerea curentului electric într-un singur sens. A( +). K ( -). DIODA – este alc ătuită din materiale semiconductoare (seleniu, germaniu, siliciu). REGIMUL DE CONDUCŢIE:

owen
Download Presentation

DIODA SEMICONDUCTOARE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

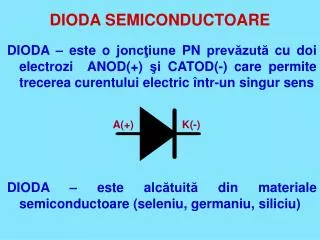

  1. DIODA SEMICONDUCTOARE DIODA – este o joncţiune PN prevăzută cu doi electrozi ANOD(+) şi CATOD(-) care permite trecerea curentului electric într-un singur sens A(+) K(-) DIODA – este alcătuită din materiale semiconductoare (seleniu, germaniu, siliciu)

  2. REGIMUL DE CONDUCŢIE: - dioda este polarizată direct - dioda prezintă o rezistenţă mică şi permite trecerea curentului electric prin ea - dioda se comportă ca un contact închis A(+) K(-) K(-) A(+) - -

  3. REGIMUL DE BLOCARE: - dioda este polarizată invers - dioda prezintă o rezistenţă mare şi NUpermite trecerea curentului electric prin ea - dioda se comportă ca un contact deschis K(-) A(+) K(-) A(+) - -

  4. REDRESAREA TENSIUNII SCHEME DE REDRESARE OBIECTIVELE PRINCIPALE ALE LECŢIEI: O1. DEFINIREA REDRESORULUI O2.IDENTIFICAREA PĂRŢILOR COMPONENTE O3. REALIZAREA SCHEMELOR ELECTRICE DE REDRESOARE ŞI EXPLICAREA MODULUI DE FUNCŢIONARE A ACESTORA

  5. REDRESAREA-transformarea tensiunii alternative in tensiune continuă • O schemă de redresare cuprinde: • transformatorul de alimentare - are rolul de a adapta tensiunea de intrare la valoarea necesară tensiunii de ieşire • diode redresoare - transformă tesiunea alternativă în tensiune continuă pulsatorie • elementul de filtrare – “netezeşte” tensiunea redresată

  6. CLASIFICAREA REDRESOARELOR Clasificare după numărul de alternanţe redresate: 1. REDRESOARE MONOALTERNANŢĂ 2. REDRESOARE BIALTERNANŢĂ 2.1 Cu transformator cu priză mediană(2 diode) 2.2 În punte (4 diode)

  7. 1. REDRESORUL MONOALTERNANŢĂ

  8. C

  9. 2. REDRESORUL BIALTERNANŢĂ

  10. C

  11. 3. PUNTEA REDRESOARE ~ + - PR ~ D1D3 D2D4 D1D3
