实验五典型信号的观测与测量

实验五典型信号的观测与测量 主讲教师：余善好基础实验教学中心

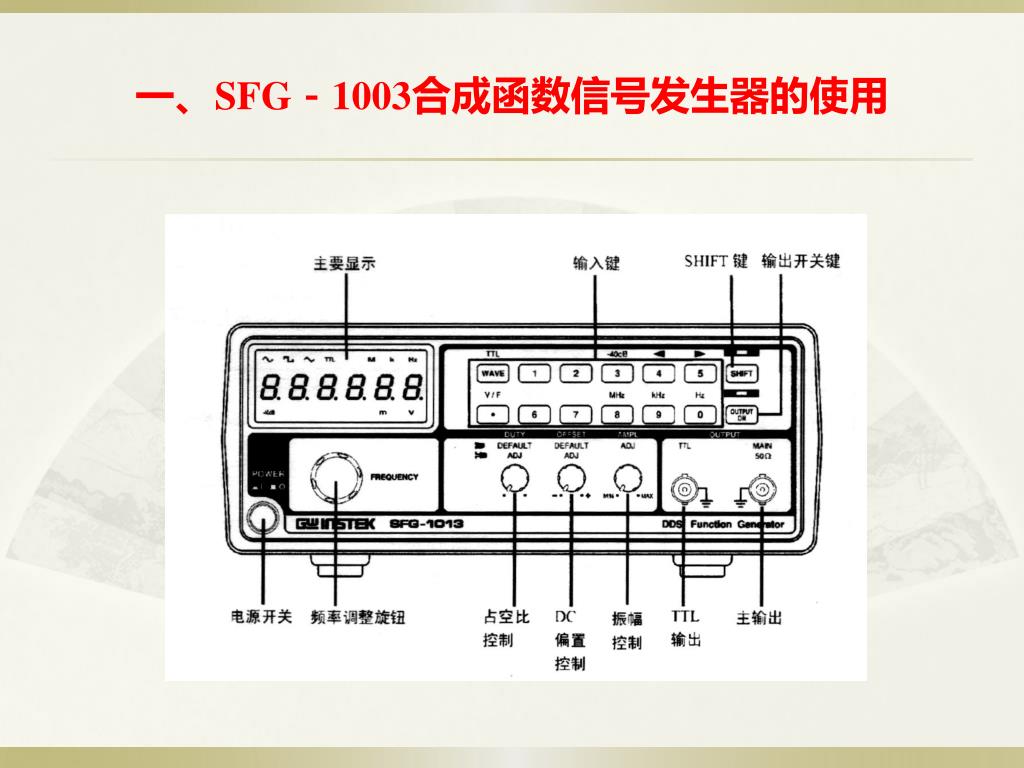

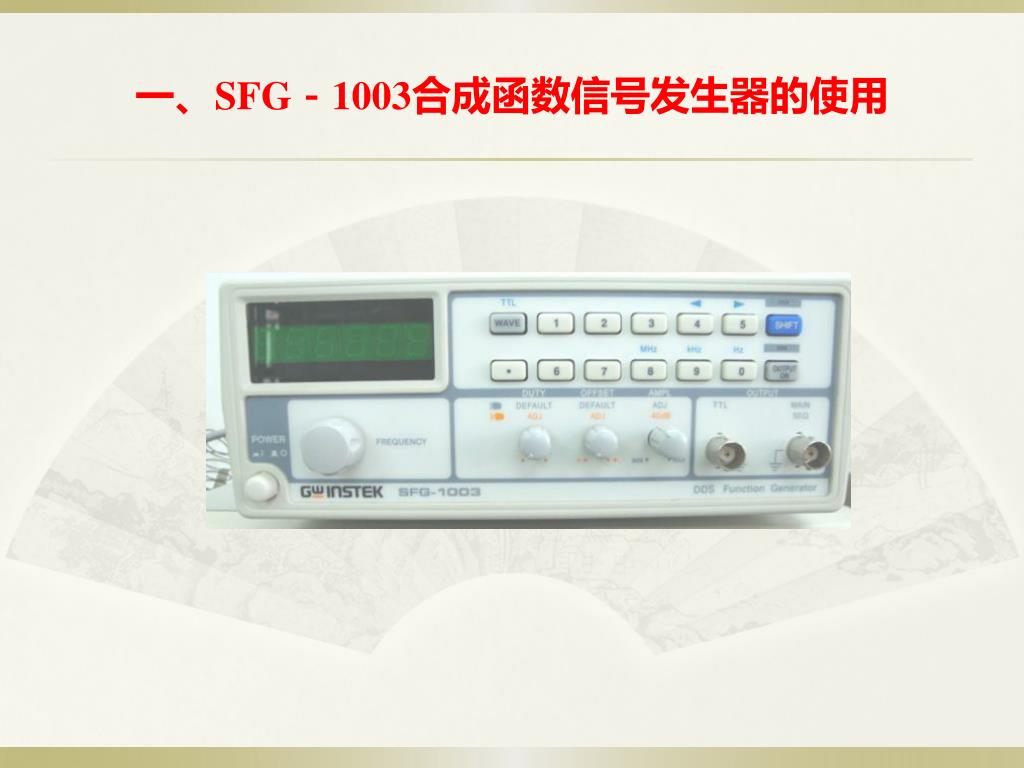

一、SFG－1003合成函数信号发生器的使用

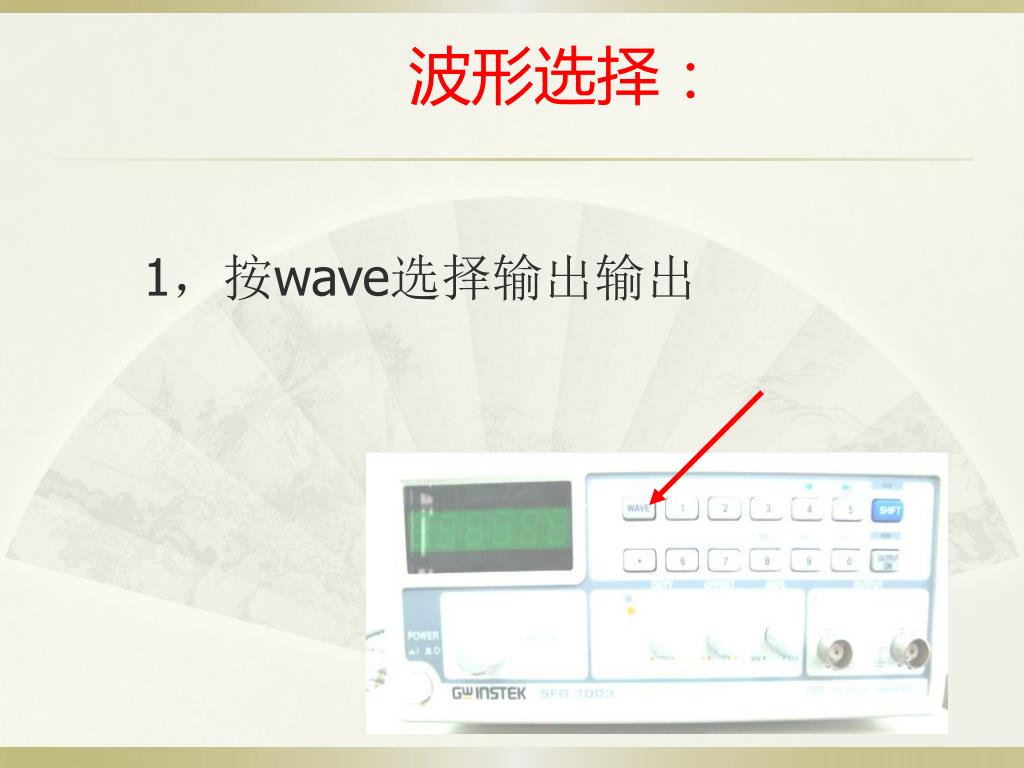

波形选择： 1，按wave选择输出输出

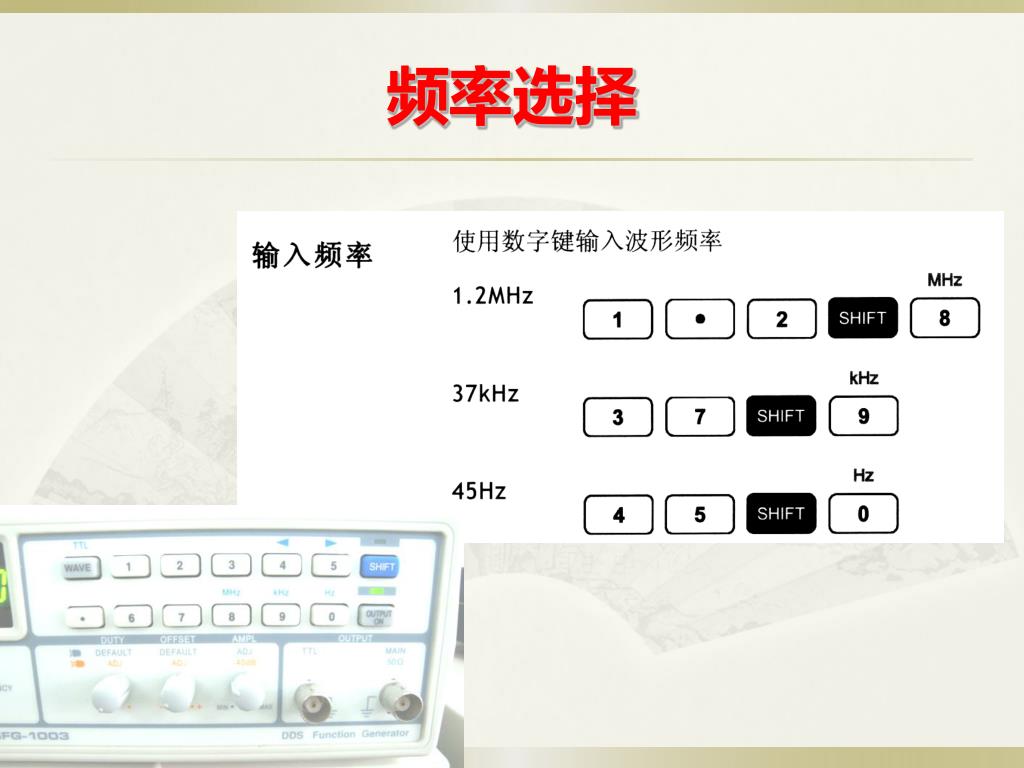

频率选择

输出波形： 3，按OUTPUT输出（模拟信号从main通道输出，数字信号从TTL输出。）

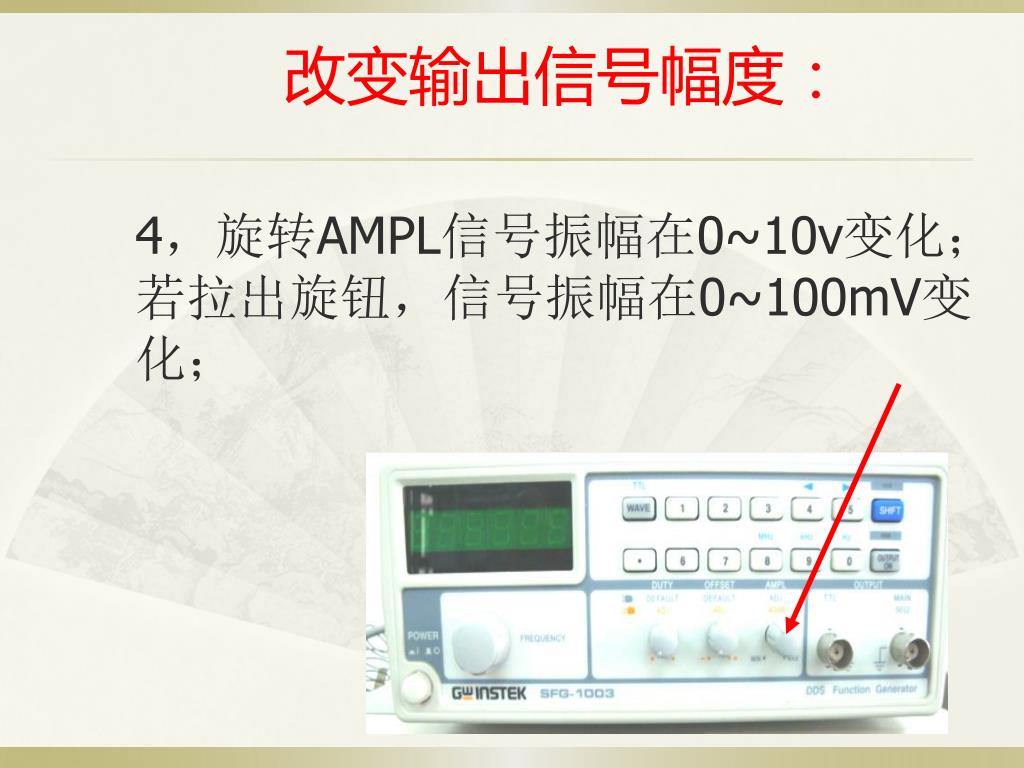

改变输出信号幅度： 4，旋转AMPL信号振幅在0~10v变化；若拉出旋钮，信号振幅在0~100mV变化；

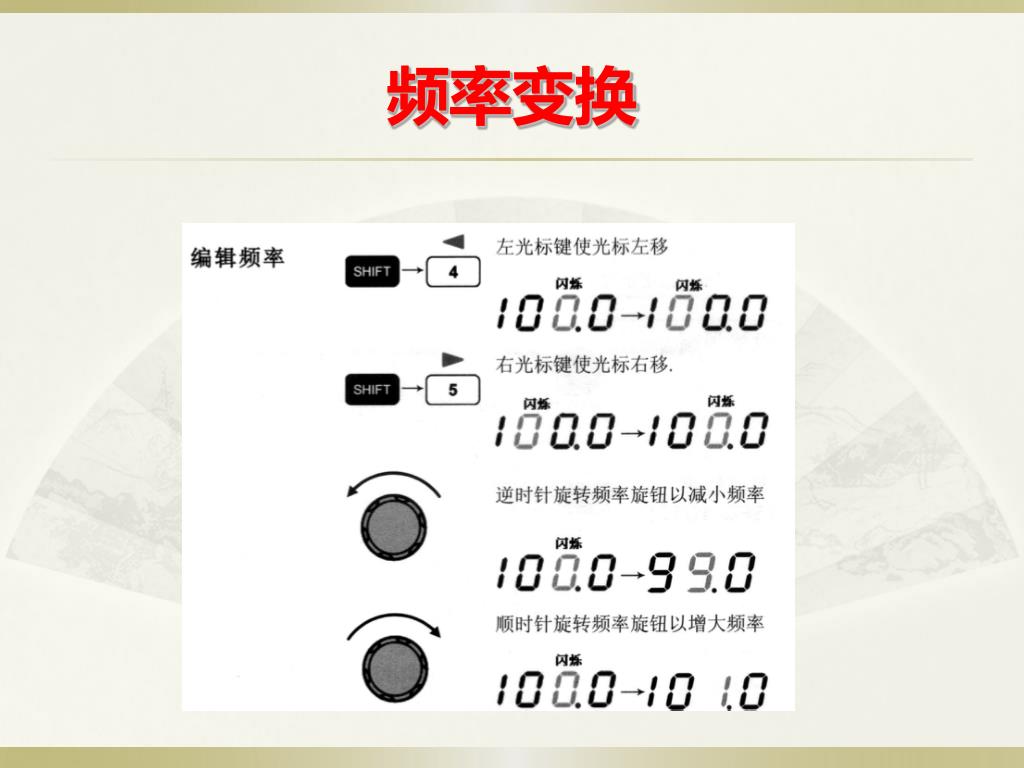

频率变换

信号发生举例--1

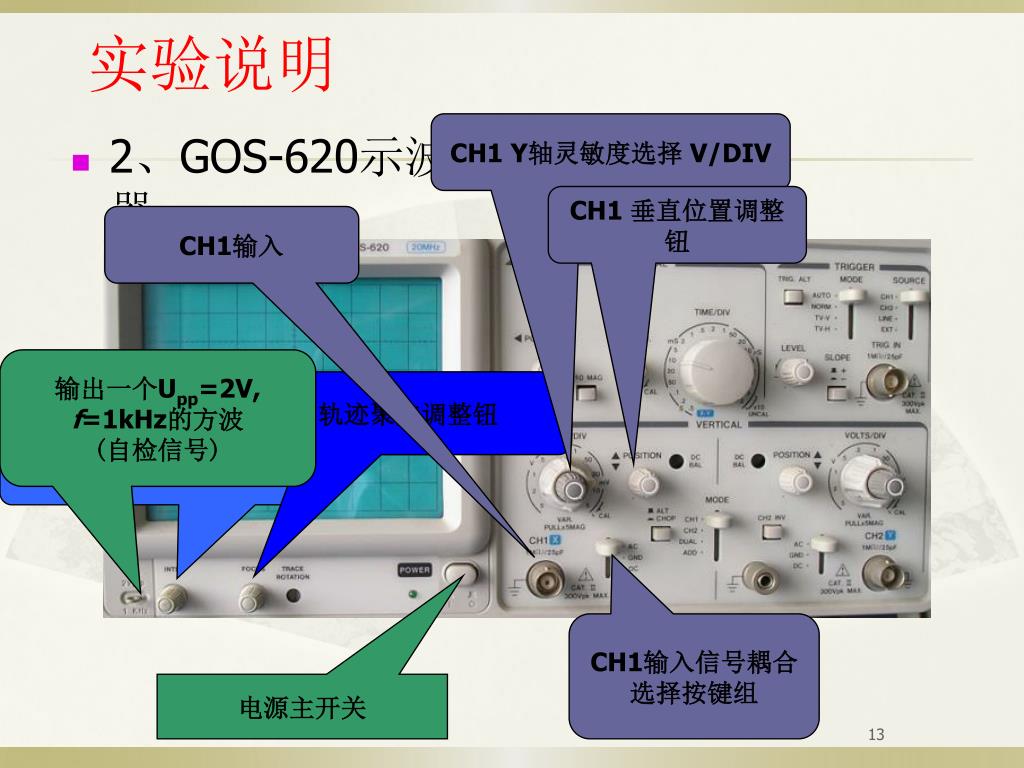

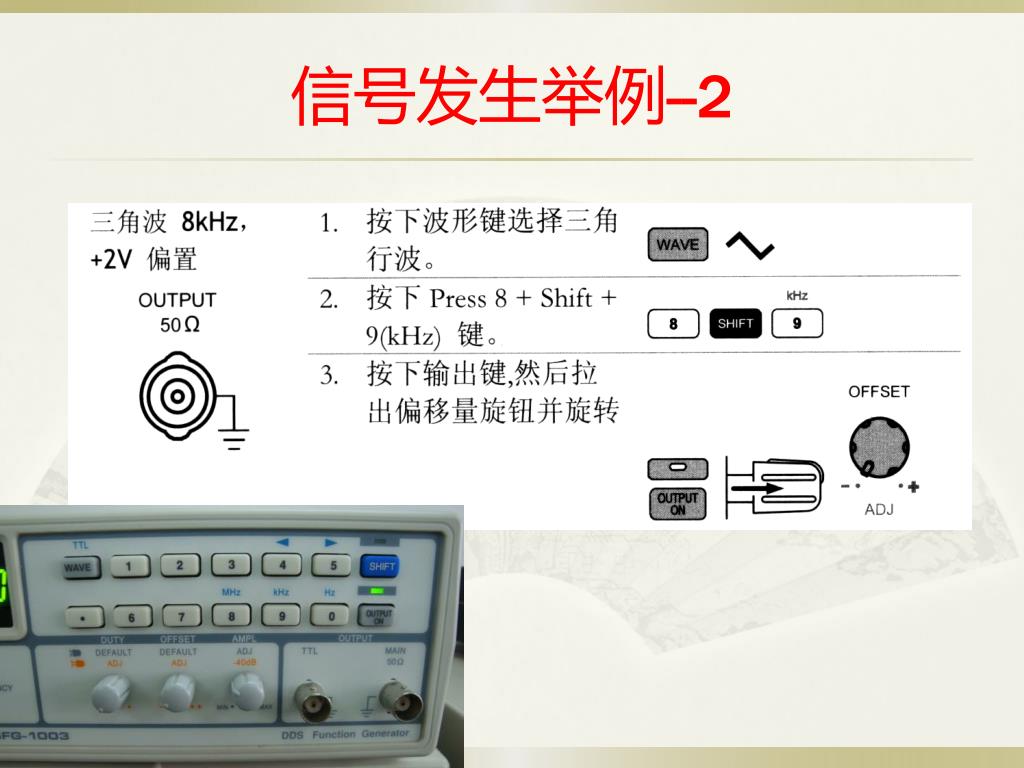

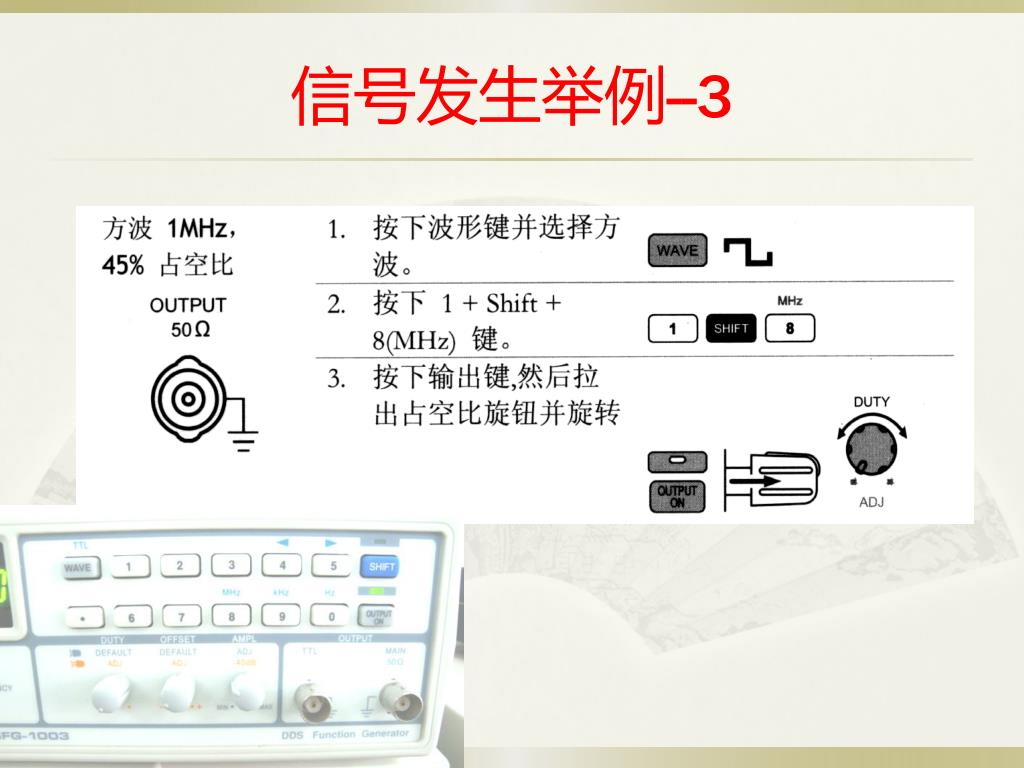

实验说明 CH1 Y轴灵敏度选择 V/DIV • 2、GOS-620示波器 CH1垂直位置调整钮 CH1输入输出一个Upp=2V, f=1kHz的方波 (自检信号) 轨迹聚焦调整钮轨迹及光点亮度控制钮 CH1输入信号耦合选择按键组电源主开关

实验说明 • 2、GOS-620示波器 CH2 Y轴灵敏度选择 V/DIV CH2输入 CH2垂直位置调整钮 CH1：以CH1单一方式工作。 CH2：以CH2单一方式工作。 DUAL：以CH1及CH2双频道方式工作﹐此时并可切换ALT/CHOP模式来显示两轨迹。 ADD：CH1及CH2的相加信号﹔当CH2 INV键为压下状态时﹐即可显示CH1及CH2的相减信号。 CH1及CH2选择垂直操作模式 CH1&CH2以交替方式显示或切割方式显示 CH2输入信号耦合选择按键组

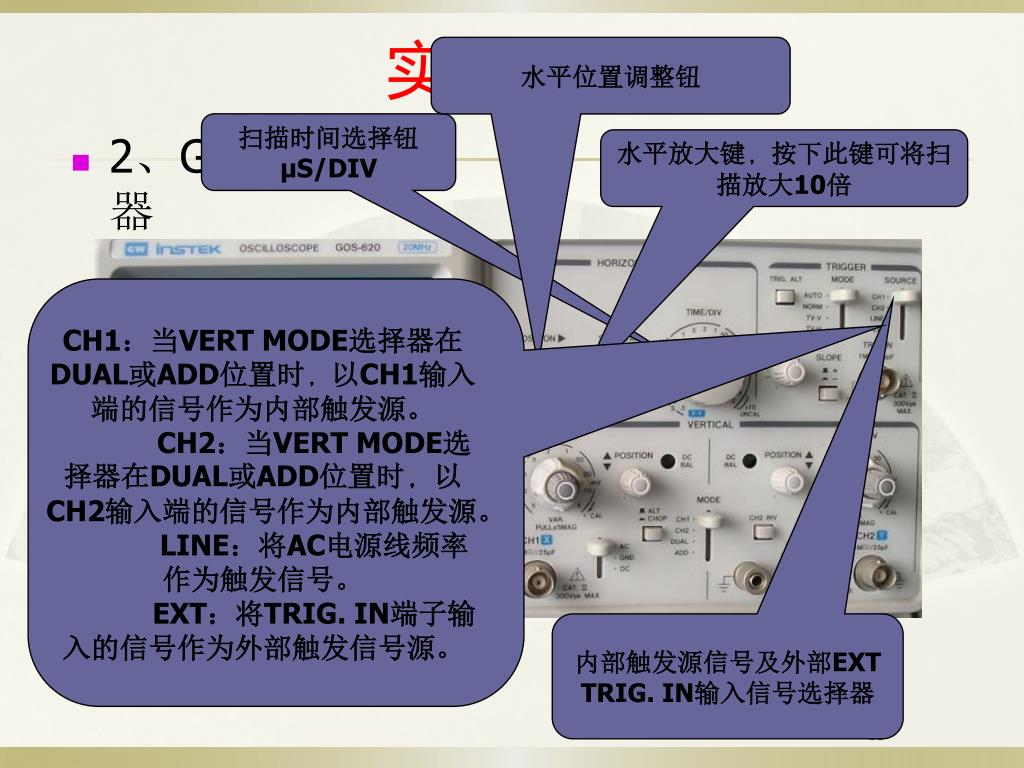

实验说明 水平位置调整钮扫描时间选择钮 µS/DIV • 2、GOS-620示波器水平放大键﹐按下此键可将扫描放大10倍 CH1：当VERT MODE选择器在DUAL或ADD位置时﹐以CH1输入端的信号作为内部触发源。 CH2：当VERT MODE选择器在DUAL或ADD位置时﹐以CH2输入端的信号作为内部触发源。 LINE：将AC电源线频率作为触发信号。 EXT：将TRIG. IN端子输入的信号作为外部触发信号源。内部触发源信号及外部EXT TRIG. IN输入信号选择器

实验说明 触发准位调整钮 (稳定波形) • 2、GOS-620示波器触发模式选择开关 AUTO：当没有触发信号或触发信号的频率小于25Hz时﹐扫描会自动产生。(一般置AUTO) NORM：当没有触发信号时﹐扫描将处于预备状态﹐屏幕上不会显示任何轨迹。本功能主要用于观察≤25Hz之信号。 TV-V：用于观测电视讯号之垂直画面讯号。 TV-H：用于观测电视讯号之水平画面讯号。

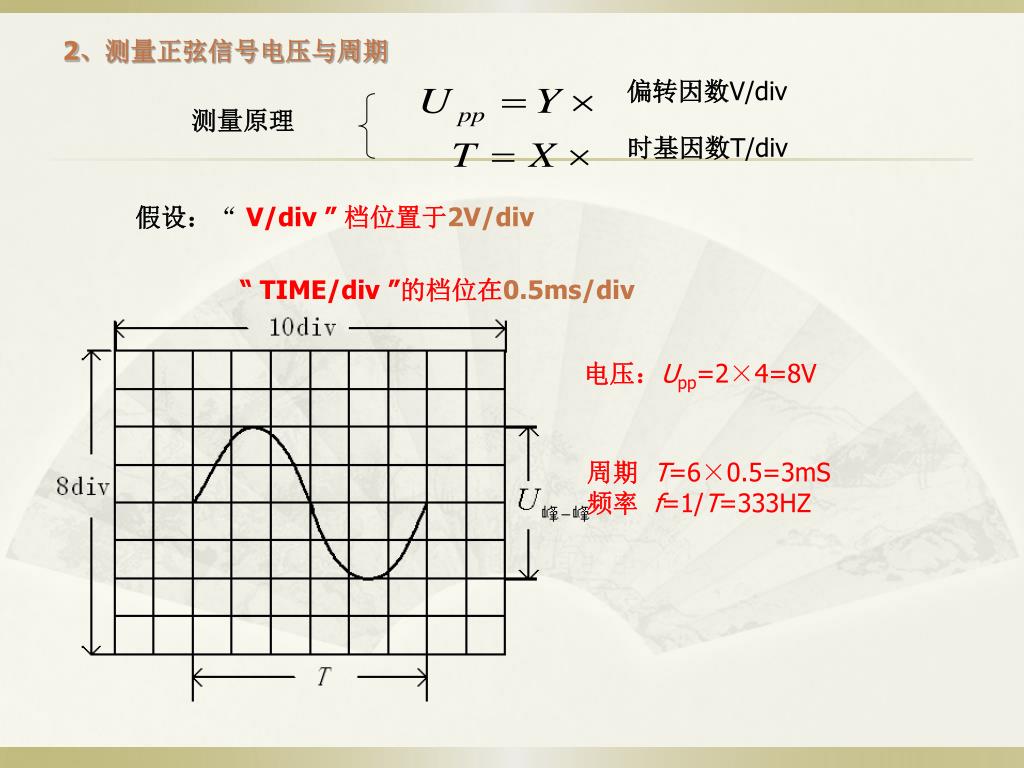

偏转因数V/div 时基因数T/div 2、测量正弦信号电压与周期测量原理假设：“ V/div ” 档位置于2V/div “ TIME/div ”的档位在0.5ms/div 电压：Upp=2×4=8V 周期 T=6×0.5=3mS 频率 f=1/T=333HZ

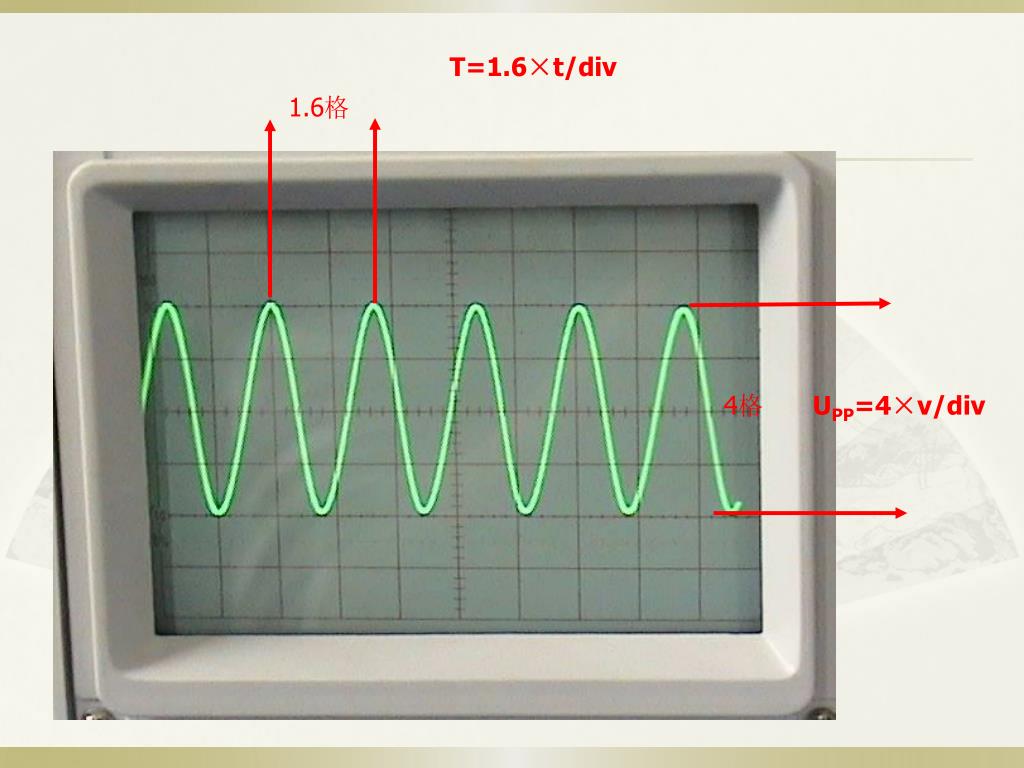

T=1.6×t/div 1.6格 4格 UPP=4×v/div

实验五 典型信号的观测与测量
