Osi

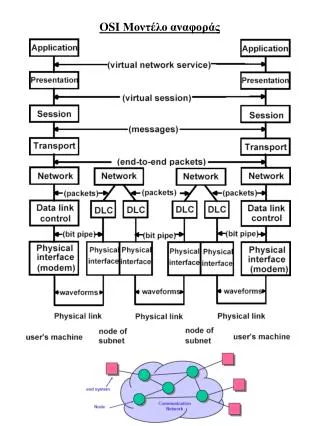

OSI Μοντέλο αναφοράς


Osi

Φυσικό Επίπεδο (physical layer – modem)

modulator & demodulator

  • Yπηρεσία που παρέχεται στο DLC: (αναξιόπιστος) σωλήνας bit (bit pipe).

  • Λειτουργία: σχεδίασηκυματομορφών(waveform design) .

  • Συγχρονισμός της ακολουθίας των bits

  • Σύγχρονος σωλήνας bit

  • Διακοπτόμενα σύγχρονος (intermittent synchronous) σωλήνας bit

  • Ασύγχρονος σωλήνας bit

(συνήθως σε δίκτυα υψηλών ταχυτήτων)

(συνήθως σε τοπικά δίκτυα)

(αργή επικοινωνία,

π.χ. τερματικό με υπολογιστή)


Osi

Περιβάλλον Επικοινωνίας (interface) μεταξύ

DLC & modem

Επικοινωνία από DTE προς DCE

DTE = Data Termination Equipment (Συσκευή τερματισμού δεδομένων)

DCE = Data Communications Equipment (Συσκευή επικοινωνίας δεδομένων)


Osi

Επίπεδο Ελέγχου Δεδομένων Συνδέσμου (DLC)

  • Λειτουργίες: πλαισίωση (framing), έλεγχος λαθών, επαναμετάδοση.

    • Λαμβάνονται πακέτα από το επίπεδο δικτύου.

    • Ο DLC προσθέτει σε κάθε πακέτο μια επικεφαλίδα (header) και μια απόληξη (trailer) σχηματίζοντας έτσι τα πλαίσια.

    • Ο DLC μεταδίδει πλαίσια (και κενά δεδομένα –idle fill για σύγχρονους σωλήνες bit) προς το κατώτερο επίπεδο.

    • Ο DLC ανιχνεύει λάθη και απαιτεί επαναμεταδόσεις.


Osi

Επίπεδο Δικτύου

Κάθε εσωτερικός κόμβος (PSE) ή host (external site) έχει ένα επίπεδο δικτύου και έναν DLC για κάθε σύνδεσμο.

PH = Packet Header (Επικεφαλίδα πακέτου)

FH = Frame Header (Επικεφαλίδα πλαισίου)

FT = Frame Trailer (Απόληξη πλαισίου)

  • Υπηρεσία που παρέχει: αποστολή πλαισίων από μια πηγή σε ένα δέκτη.

  • Λειτουργίες: δρομολόγηση & έλεγχος ροής δεδομένων.

    • Το επίπεδο δικτύου μπορεί να παράγει και δικά του πακέτα.

    • Το επίπεδο δικτύου μπορεί να λείπει (π.χ. σε επικοινωνιακά συστήματα πολλαπλής προσπέλασης).


Osi

Λειτουργία Επιπέδου Δικτύου

Δρομολόγηση: τα πακέτα παραδίδονται στα υψηλότερα επίπεδα είτε στη σωστή (χρήση εικονικών κυκλώματων) είτε σε λάθος

(χρήση datagrams) σειρά.

Έλεγχος ροής δεδομένων: ελέγχει αν ο δέκτης μπορεί να απορροφήσει τα πακέτα που λαμβάνει – αν όχι τότε περιορίζει τη ροή των πακέτων.

Διάδοση πληροφοριών: συμφόρηση & καθυστερήσεις σε ουρές, κατάσταση κόμβων και συνδέσμων κ.τ.λ.


Osi

Επίπεδο MAC (Medium Access Control)

Υπηρεσία: διακοπτόμενα σύγχρονος σωλήνας bit.

Λειτουργία: κατανέμει το κανάλι στους κόμβους, αντιμετωπίζει τις συγκρούσεις κ.τ.λ.


Osi

Επίπεδο Μεταφοράς

  • Λειτουργίες:

    • Σπάσιμο μηνυμάτων σε πακέτα (και επανασυναρμολόγηση στο δέκτη)

    • Πολυπλεξία πολλαπλών συνόδων που έχουν κοινό προορισμό σε μία σύνοδο.

    • Διάσπαση συνδιαλέξεων υψηλού ρυθμού μετάδοσης σε αρκετές μικρότερες χαμηλότερου ρυθμού συνόδους.

    • Έλεγχος λαθών.

    • Έλεγχος ροής.


Osi

Επίπεδο Διαδικτύου

Χρειάζεται σε κόμβους (πύλες – gateways) όπου συναντώνται δυο ασύμβατα μεταξύ τους δίκτυα.

  • Λειτουργίες: δρομολόγηση και έλεγχος ροής μεταξύ των δικτύων, μετατροπή του format των πακέτων κ.τ.λ.

    • Συνήθως θεωρούμε ότι βρίσκεται πάνω από το επίπεδο δικτύου.

    • Πύλες που ενώνουν δυο δίκτυα ίδιου τύπου λέγονται γέφυρες (bridges).


Osi

Δρομολόγηση στο διαδίκτυο


Osi

Επίπεδο Συνόδου (Session layer): παρέχει χρηματικές επιβαρύνσεις, δικαιώματα πρόσβασης, συναρτήσεις σύνδεσης (loginfunctions).

Επίπεδο Παρουσίασης (Presentation layer): παρέχει κώδικες μετατροπής χαρακτήρων, κρυπτογράφηση δεδομένων, συμπίεση δεδομένων.

Επίπεδο Εφαρμογών (Application layer): παρέχει στους χρήστες συγκεκριμένες υπηρεσίες μεταφοράς δεδομένων (π.χ. ftp,rlogin, e-mail, telnet κ.τ.λ.).


Osi

Επικεφαλίδες κάθε επιπέδου

Κάθε επίπεδο κοιτάζει μόνο την επικεφαλίδα που του αντιστοιχεί.


Osi

ARQ: Στρατηγικές Επαναμετάδοσης

  • ΑRQ = Automatic Repeat reQuest (αυτόματη ζήτηση επαναμετάδοσης)

  • Επίπεδο DLC (επίπεδο μεταφοράς)

  • Υποθέτουμε:

    • Ότι η ανίχνευση λαθών δεν κάνει ποτέ λάθος.

    • Ότι το κανάλι διατηρεί τη σειρά των πακέτων.

    • Ότι τα πακέτα μπορεί να καθυστερήσουν για τυχαίο χρονικό διάστημα ή και να χαθούν.

    • Το αντίστροφο κανάλι (από το λήπτη στο δέκτη) είναι επίσης επιρρεπές σε λάθη.

Θέλουμε ο DLC του Β να λάβει όλα τα πακέτα που του στέλνει ο DLC του A μια φορά το καθένα και με τη σωστή σειρά.


Osi

Μοντέλο μετάδοσης πλαισίων

Το πακέτο 2 χάνεται.

Το πακέτο 4 περιέχει λάθη.

Τα πακέτα 1, 3 και 5 γίνονται αποδεκτά από τον B.


Osi

Καθαρά πρωτόκολλο Στάσης και Αναμονής

(pure stop and wait protocol)

  • ACK = ACKnowledgement (επιβεβαίωση)

  • NAK = Negative AcKnowledgement (απόρριψη)

  • CRC = Cyclic Redundancy CheckCode (είδος κώδικα ανίχνευσης λαθών)

  • Αφού ο Α στείλει ένα πακέτο, περιμένει κάποιο σήμα ACK (επιβεβαίωση) ή NAK (απόρριψη):

    • Αν λάβει ACK, ο Α στέλνει το επόμενο πακέτο.

    • Αν λάβει NAK, ο Α στέλνει το ίδιο πακέτο.

  • Αν ο A δεν λάβει ούτε ACK ούτε NAK μέσα σε ένα προκαθορισμένο χρονικό διάστημα (time-out), τότεξαναστέλνει το ίδιο πακέτο (πλάισιο).


Osi

H χρησιμοποίηση ορίων χρόνου (timeouts) για τα χαμένα πακέτα απαιτεί τη χρήση αριθμών ακολουθίας (sequence numbers - SN)

Τα ACK πακέτα πρέπει να περιέχουν κάποιον αριθμό που (να καθορίζει ποιο είναι το πακέτο που επιβεβαιώνεται κάθε φορά).


Osi

Παράδειγμα χρήσης αριθμών ακολουθίας

  • Αριθμοί αίτησης (request numbers - RN)

    • Αντί για τον αριθμό του πακέτου που επιβεβαιώνεται κάθε φορά στα ACK και NAK, ο δέκτης στέλνει τον αριθμό του πακέτου που περιμένει.

    • Οι αριθμοί ακολουθίας και αίτησης μπορούν να στέλνονται mod 2 (επειδή τα πακέτα n & n+2 δε μπορούν να βρίσκονται ταυτόχρονα στο σύστημα.


Osi

  • Αυτό δουλεύει σωστά για κάθε τιμή καθυστερήσεων και χρονικών ορίων, υπό τις προϋποθέσεις:

    • Ότι τα πακέτα ταξιδεύουν με τη σωστή σειρά στους συνδέσμους.

    • Ότι ο CRC ανιχνεύει πάντα λάθη αν υπάρχουν.

    • Ότι το σύστημα αρχικοποιείται σωστά.

Αρχική κατάσταση με τον Β να περιμένει να στείλει ο A

Ο Β λαμβάνει το πακέτο 1 αλλά ο Α δεν το ξέρει

Ο Β λαμβάνει το πακέτο 0 αλλά ο Α δεν το ξέρει

SN του Α, RN του Β


Osi

Γράφημα Πρωτοκόλλων του Διαδικτύου

FTP = File Transfer Protocol

HTTP = Hyper-Text Transport Protocol

NV = Network Video

TFTP = Trivial File Transfer Protocol

TCP = Transport Control Protocol

UDP = User Datagram Protocol

IP = Internet Protocol


  • Login
